塔吊安装安全技术交底三篇篇一:塔吊安装拆除安全技术交底篇二:塔吊安装拆除安全技术交底篇三:塔吊安装安全技术交底一、施工条件:三通一平已形成,施工现场与相邻周边已做好临时围挡,施工区与生活区、办公区分区围挡已做好,施工手续基本到位,具备开工条件。

二、塔吊安装前的准备工作:1、了解现场布局和土质情况,清理障碍物。

2、施工项目部提供塔机的基础图以及有关技术资料,以便按照要求制作基础,达到安装条件。

3、据建筑物和施工需要确定地基位置,按基础图所规定技术要求进行地基设置。

4、了解现场布局和土质情况,清理安装区域内地面和空间的障碍物,保证拆塔时附近场地能满足临时堆放塔身构件和地面上吊车及安装人员的工作环境。

备吊装机械,枕木,木楔以及足量的铅丝,杉木,旧钢丝绳,绳卡等常用工具。

5、安装注意事项:(1)、起重机的安装与拆卸须按说明书规定的要求和顺序进行。

(2)、本机采用三项四线共电,临本不与本机身相接,塔身采用专线设的接地线可靠接地,接地电阻不得大于4欧姆(重复接地电阻不大于10欧姆)。

(3)、塔机回转半径以外的5—10M不应有高低压线杆,(低压杆力星药业项目塔吊安拆施工安全技术交底5M,高压杆10M)。

(4)、在安装时,对部件接通电源前或安装完毕对整机各部接通电源前,应摇测各部对地的绝缘电阻,电动机绝缘电阻不应低于0.5兆欧.,导线间,导线与地之间的绝缘电阻不小于1兆欧.。

三、塔式起重机的安装与拆卸:采用16T汽车起重机及其它邻近的塔式起重机等进行本独立式塔机安装作业,其安装步骤为: 1、安装底架2、吊装第二个标准节,注意有踏步的一面要与建筑长度方向垂直。

3、在地面组装好提升架整体吊装,将提升架套装在塔身的外面,注意,如起重设备的起吊能力不足25T,液压系统只能分开吊装。

4、吊装上、下支座。

在地面先将上、下支座、回转支承、回转机构连接好,一起进行吊装,为便于提升架与下支座对接,在吊装下支座前先使顶升横梁两端销轴落入踏步槽内,临时启动油泵顶升提升架,使提升架上端连接法兰上。

塔吊安装技术交底15篇

塔吊安装技术交底15篇

塔吊安装技术交底15篇(经典版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的经典范文,如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!塔吊安装技术交底15篇【第1篇】塔吊安装工程安全技术交底(1)专人指挥,相互配合,确保安全生产。

塔吊安装技术交底流程

塔吊安装技术交底流程

塔吊安装技术交底流程一、交底前的准备。

咱得先说说交底前的那些事儿。

这就像是一场大戏开演前的准备工作,可不能马虎。

施工单位得把参与塔吊安装的人员都召集起来,就像开个大家庭会议一样。

这里面包括安装工人啦,还有现场的安全管理人员,一个都不能少。

然后呢,交底资料得准备齐全。

这资料可不是随便弄弄的,得详细得很。

要有塔吊的说明书,就像它的出生证明和使用手册一样重要。

还有安装方案,这方案得写得明明白白,从塔吊的型号,到安装的具体步骤,再到安全注意事项,都得在里面。

这些资料就像是演员的剧本,每个人都得好好熟悉。

二、安装人员的资质审查。

这一步可关键啦。

咱们不能让没有本事的人去安装塔吊,那可就像让不会开车的人去开赛车一样危险。

安装人员得有相关的资格证书,得是经过正规培训的。

比如说,塔式起重机安装拆卸工,那得有这个证才能上岗。

而且,这些人员的经验也很重要。

就像老司机一样,经验丰富的安装人员在安装过程中能更好地应对各种突发情况。

施工单位要把这些人员的证书都检查一遍,就像检查入场券一样严格。

三、塔吊的基本情况介绍。

这时候,就该把塔吊这个“主角”好好介绍一下啦。

要告诉大家塔吊的型号,不同的型号就像不同性格的人一样,安装的方式和注意点也有差别。

比如说,有些塔吊可能比较小巧灵活,有些就比较大型笨重。

再说说塔吊的组成部分,什么起重臂啦,平衡臂啦,标准节啦,就像介绍人的四肢和身体一样。

让大家知道每个部分是干什么的,这样在安装的时候才能心里有数。

还有塔吊的性能参数,像最大起重量啊,最大起升高度啊,这就像是塔吊的能力值,大家得清楚它能做多少事,可不能让它干超出能力范围的活儿。

四、安装场地的要求。

安装塔吊的场地那也是有讲究的。

就像我们盖房子得选个好地基一样。

场地得平整坚实,不能坑坑洼洼的,要是场地不平,塔吊站在上面就像人站在摇晃的船上一样,多危险呀。

周围的空间也得够,塔吊在工作的时候起重臂是要转动的,要是周围的建筑物或者其他障碍物离得太近,那起重臂就施展不开了。

塔吊工程施工技术交底

塔吊工程施工技术交底

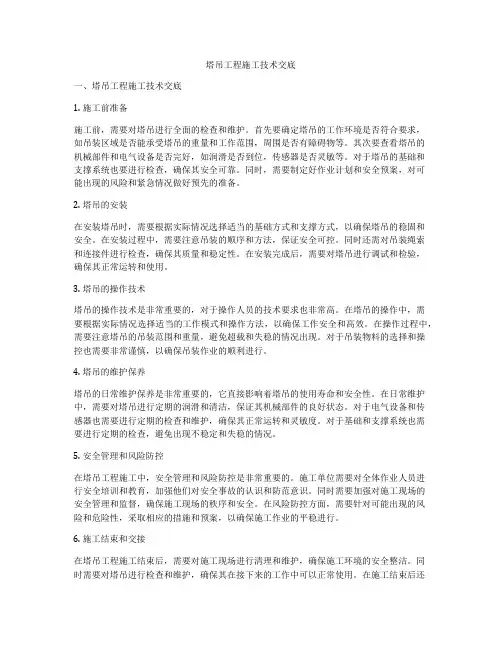

塔吊工程施工技术交底一、塔吊工程施工技术交底1. 施工前准备施工前,需要对塔吊进行全面的检查和维护。

首先要确定塔吊的工作环境是否符合要求,如吊装区域是否能承受塔吊的重量和工作范围,周围是否有障碍物等。

其次要查看塔吊的机械部件和电气设备是否完好,如润滑是否到位,传感器是否灵敏等。

对于塔吊的基础和支撑系统也要进行检查,确保其安全可靠。

同时,需要制定好作业计划和安全预案,对可能出现的风险和紧急情况做好预先的准备。

2. 塔吊的安装在安装塔吊时,需要根据实际情况选择适当的基础方式和支撑方式,以确保塔吊的稳固和安全。

在安装过程中,需要注意吊装的顺序和方法,保证安全可控。

同时还需对吊装绳索和连接件进行检查,确保其质量和稳定性。

在安装完成后,需要对塔吊进行调试和检验,确保其正常运转和使用。

3. 塔吊的操作技术塔吊的操作技术是非常重要的,对于操作人员的技术要求也非常高。

在塔吊的操作中,需要根据实际情况选择适当的工作模式和操作方法,以确保工作安全和高效。

在操作过程中,需要注意塔吊的吊装范围和重量,避免超载和失稳的情况出现。

对于吊装物料的选择和操控也需要非常谨慎,以确保吊装作业的顺利进行。

4. 塔吊的维护保养塔吊的日常维护保养是非常重要的,它直接影响着塔吊的使用寿命和安全性。

在日常维护中,需要对塔吊进行定期的润滑和清洁,保证其机械部件的良好状态。

对于电气设备和传感器也需要进行定期的检查和维护,确保其正常运转和灵敏度。

对于基础和支撑系统也需要进行定期的检查,避免出现不稳定和失稳的情况。

5. 安全管理和风险防控在塔吊工程施工中,安全管理和风险防控是非常重要的。

施工单位需要对全体作业人员进行安全培训和教育,加强他们对安全事故的认识和防范意识。

同时需要加强对施工现场的安全管理和监督,确保施工现场的秩序和安全。

在风险防控方面,需要针对可能出现的风险和危险性,采取相应的措施和预案,以确保施工作业的平稳进行。

6. 施工结束和交接在塔吊工程施工结束后,需要对施工现场进行清理和维护,确保施工环境的安全整洁。

塔吊安装与拆除安全技术交底(三篇)

塔吊安装与拆除安全技术交底(三篇)

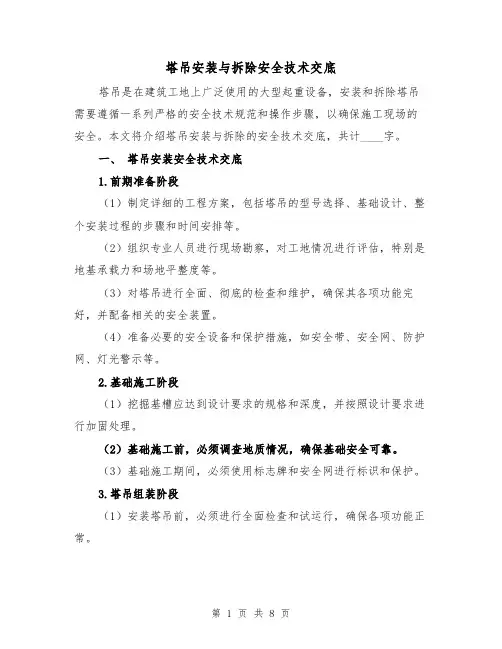

塔吊安装与拆除安全技术交底塔吊是在建筑工地上广泛使用的大型起重设备,安装和拆除塔吊需要遵循一系列严格的安全技术规范和操作步骤,以确保施工现场的安全。

本文将介绍塔吊安装与拆除的安全技术交底,共计____字。

一、塔吊安装安全技术交底1.前期准备阶段(1)制定详细的工程方案,包括塔吊的型号选择、基础设计、整个安装过程的步骤和时间安排等。

(2)组织专业人员进行现场勘察,对工地情况进行评估,特别是地基承载力和场地平整度等。

(3)对塔吊进行全面、彻底的检查和维护,确保其各项功能完好,并配备相关的安全装置。

(4)准备必要的安全设备和保护措施,如安全带、安全网、防护网、灯光警示等。

2.基础施工阶段(1)挖掘基槽应达到设计要求的规格和深度,并按照设计要求进行加固处理。

(2)基础施工前,必须调查地质情况,确保基础安全可靠。

(3)基础施工期间,必须使用标志牌和安全网进行标识和保护。

3.塔吊组装阶段(1)安装塔吊前,必须进行全面检查和试运行,确保各项功能正常。

(2)安装过程中,必须按照设计要求进行组装,严禁任意改变或省略任何部件。

(3)安装过程中,必须设置防护网和安全带,保护工人的安全。

4.塔吊调试阶段(1)调试前,必须逐层检查各项功能,确保各项指标符合安全要求。

(2)调试过程中,必须遵循操作规程,确保操作正确、准确。

(3)调试过程中,必须设置警示标志和安全带,确保工人的安全。

5.塔吊投用阶段(1)投用前,必须对塔吊进行最后的检查和试运行,确保其安全可靠。

(2)投用后,必须对塔吊进行定期检查和维护,保障其正常运行和安全使用。

(3)投用后,必须进行安全培训,使操作人员熟悉塔吊的使用和维护。

二、塔吊拆除安全技术交底1.前期准备阶段(1)制定拆除方案,包括拆除的步骤、时间安排和必要的安全措施等。

(2)组织专业人员进行现场勘察,对拆除环境和条件进行评估。

(3)准备必要的安全设备和保护措施,如安全带、安全网、防护网、灯光警示等。

塔吊安装与拆除安全技术交底范本(二篇)

塔吊安装与拆除安全技术交底范本(二篇)

塔吊安装与拆除安全技术交底范本第一章总则为确保塔吊的安装与拆除过程中的安全,保障作业人员的生命财产安全,本范本针对塔吊的安装与拆除过程中所需的安全技术措施进行交底,以期能够提高作业人员的安全意识和安全技能水平,减少事故的发生。

第二章安全技术交底要求2.1 交底人员应具备高度的责任心和专业知识,熟悉塔吊的安装与拆除操作程序和相关安全技术措施。

2.2 交底人员应将安全技术交底的内容进行详细说明,确保作业人员的理解。

2.3 交底人员应进行现场演示,演示中应注意安全,严格按照操作规程进行。

2.4 交底人员应注重培训记录的完整性,包括培训的时间、地点、内容和参加人员等信息。

第三章安全技术交底内容3.1 塔吊安装前的准备工作3.1.1 施工现场应进行周边隐患的排查,确保安装过程中的安全。

3.1.2 确保塔吊的基础安全可靠,满足安装的要求。

3.1.3 确保塔吊的各个部件完好无损,能够正常工作。

3.2 塔吊安装操作流程3.2.1 针对不同型号的塔吊,制定相应的安装方案。

3.2.2 按照安装方案进行塔吊的部件组装,严格按照操作规程进行。

3.2.3 在塔吊安装完成后,进行吊装试验,确保塔吊的工作稳定可靠。

3.3 塔吊拆除前的准备工作3.3.1 在拆除前,对塔吊进行全面检查,确认各个部件的可靠性。

3.3.2 清理施工现场,确保拆除过程中的安全。

3.4 塔吊拆除操作流程3.4.1 制定拆除方案,根据实际情况确定拆除的顺序和方法。

3.4.2 做好拆除过程中的固定和支撑工作,确保拆除的安全性。

3.4.3 拆除完成后,对施工现场进行清理,恢复原状。

第四章安全技术措施4.1 塔吊安装过程中的安全技术措施4.1.1 作业人员应穿戴统一的个人防护装备,包括安全帽、安全鞋、防护眼镜等。

4.1.2 确保吊装工具和设备的安全可靠,做好固定和支撑工作。

4.1.3 严禁在吊装过程中超负荷作业,确保塔吊的稳定性。

4.1.4 在危险区域设置警示标志,保持施工现场的安全通畅。

塔吊安装安全技术交底大全

塔吊安装安全技术交底大全

塔吊安装安全技术交底大全XXXX工程项目部经理部塔吊安全技术交底工程项目部名称分项工程名称技术交底人作业班组人施工作业主要容:塔吊安装项目经理所属单位项目副经理路桥项目总工职务或职称工程处长技术交底危险因素告知与安全注意容:一、作业过程中存在的危险因素1、高处坠落2、物体打击3、起重伤人4、触电5、其他危险因数二、安装作业过程中的安全防护措施1、所有施工人员必须带好安全帽、上塔吊的作业人员必须拴安全带与其它安全防护设施。

2、塔吊作业工人不得穿带钉与硬底鞋,严禁酒后作业。

3、所有操作人员,必须持证上岗。

4、所有人员必须严格遵守安全操作规程和有关法律、法规与工程的安全管理制度。

5、年龄未满18岁者;患有心脏病、贫血、高血压、低血脂、癫痫病、其他病症者制止塔吊安装作业。

6、施工现场的一切电源、电路的安装和拆除必须有持证电工操作;电器必须严格接地、接零和利用漏电保护器。

严禁一闸多用。

卷扬机电缆、电线必须有防磨损、防潮、防断等保护步伐。

7、施工人员离开施工现场或停电时,必须切断一切电源;施工现场应设立明显警戒标志。

8、严格按照设计施工规程施工,杜绝简化作业程序。

9、必须经过专业培训,掌握安装作业的安全技能知识并经考核合格后持证上岗。

三、安装前的安全检查在安装作业开始前,应举行一次周全检查,以防止由于忽略而使任何隐患存在,确保安全作业。

1、检查路基和混凝土固定基础是否符合技术要求。

2、对塔吊的各机构、各部位、布局焊缝、重要部位螺栓、肖轴、卷扬机构和钢丝绳、吊钩、吊具以与电气设备、线路等举行仔细检查,发现问题应立即办理。

3、对顶升液压系统的液压缸和油管、顶升套架结构、导向轮、挂靴爬爪等进行检查,发现问题与时处理。

4、对旋转塔身法拆装的主副地锚架、起落塔卷扬钢丝绳,以与起升机构制动系统等进行检查,确认无误后方可使用。

5、对拆装人员所使用的工具、安全带、安全帽等进行全面检查,不合格者立即更换。

6、检查拆装作业中的辅助机器,如起重机、运输汽车等必须机能良好,技术要求能保证拆装作业需要。

塔吊施工安全技术交底

塔吊施工安全技术交底

塔吊施工安全技术交底一、工程概述在本次建筑施工项目中,塔吊将被广泛应用于材料的吊运和垂直运输工作。

为确保塔吊施工的安全、高效进行,特向所有参与塔吊施工的相关人员进行本次安全技术交底。

二、塔吊基础施工1、塔吊基础的选址应经过严格的地质勘察和计算,确保基础能够承受塔吊的重量和工作时产生的各种荷载。

2、基础的施工应严格按照设计图纸进行,包括钢筋的布置、混凝土的强度和浇筑工艺等。

3、在基础混凝土浇筑完成后,应进行充分的养护,以确保混凝土达到设计强度。

三、塔吊安装1、塔吊的安装必须由具备相应资质的专业安装队伍进行。

2、安装前,应对塔吊的各个部件进行检查,确保其完好无损,不存在变形、裂纹等缺陷。

3、安装过程中,应严格按照安装说明书的要求进行操作,使用的工具和设备必须符合安全要求。

4、安装人员必须佩戴好个人防护用品,如安全帽、安全带等。

四、塔吊调试与验收1、塔吊安装完成后,应进行全面的调试工作,包括电气系统、机械系统、安全装置等的调试。

2、调试完成后,应由建设单位、施工单位、监理单位和安装单位共同进行验收,验收合格后方可投入使用。

五、塔吊操作人员要求1、塔吊操作人员必须经过专业培训,取得相应的操作资格证书,严禁无证上岗。

2、操作人员应熟悉塔吊的性能、操作规程和安全注意事项,严格按照操作规程进行操作。

3、在操作塔吊前,应对塔吊进行日常检查,包括各部位的连接、润滑、电气系统等,确保塔吊处于良好的工作状态。

六、塔吊使用过程中的安全注意事项1、严禁超载吊运,应根据塔吊的起重性能和吊运物体的重量合理选择吊运方式和吊运位置。

2、吊运过程中,应保持吊运物体的平稳,避免剧烈晃动和摆动。

3、遇有恶劣天气,如大风、大雨、大雾等,应停止塔吊作业。

4、塔吊在吊运过程中,下方严禁站人,应设置警示区域,并有专人负责监护。

七、塔吊的维护与保养1、定期对塔吊进行维护保养,包括润滑、紧固、调整、清洁等工作。

2、对塔吊的易损部件,如钢丝绳、吊钩、滑轮等,应定期进行检查和更换。

塔吊基础施工技术交底

塔吊基础施工技术交底

塔吊基础施工技术交底一、施工前准备在进行塔吊基础施工前,需要做好以下准备工作:1.1 地理环境勘察地理环境勘察是在选定塔吊设备施工场地后,进行勘察和规划。

主要内容包括:•地形状况:主要是场地周边的高度和坡度等情况。

•地质状况:确定场地土壤的质地和状态,以及地下水位和岩石等情况。

•空间环境:确定场地周边的建筑物和配套设施等情况,以及影响施工的道路、电力、通讯等情况。

1.2 施工方案编制在地理环境勘察和场地平面布置确定后,需要编制塔吊基础的施工方案。

施工方案主要包括以下内容:•地基处理方案:包括挖掘、排水和灌注等处理方法。

•塔吊安装方案:包括塔吊吊装方法、使用的配重、操作人员要求等内容。

•安全保障方案:包括施工期间的安全措施、应急预案等。

二、塔吊基础施工2.1 土方开挖根据前期的地理环境勘察报告,确定开挖的深度和形状。

在开挖过程中,需要注意以下几点:•根据材料的不同,使用合适的工具进行开挖。

•安排相关人员对现场进行管理和疏导,防止交通事故的发生。

•保持施工过程中的通讯联系,及时处理施工现场的问题和应急情况。

2.2 灌注混凝土在挖掘完成后,需要对基础进行浇筑混凝土。

在灌注混凝土的过程中,需要注意以下几点:•灌注前,需要对模板进行检查和清理。

•控制混凝土浆比、保证浆水比适当。

•在灌注过程中加强浇注控制和检查,防止局部塌陷。

2.3 塔吊安装当混凝土固结后,就可以开始进行塔吊的安装。

在塔吊安装的过程中,需要注意以下几点:•按照厂家提供的指导书进行塔吊的吊装和租赁。

•对塔吊进行验收和检查,确保设备完好并能正常使用。

•安排专业人员进行塔吊操作,保障施工安全和塔吊操作效率。

三、施工验收在完成基础施工后,需要进行验收和整改。

在验收过程中,需要注意以下几点:•对基础的尺寸、水平、垂直和倾斜进行检查。

•检测混凝土的质量,并进行力学性能测试。

•对塔吊的操作和动作进行模拟测试。

四、施工后维护完成基础施工后,需要对基础进行维护和保养。

(完整)塔吊安装安全技术交底

(完整)塔吊安装安全技术交底
6、高处安装作业身携带,需要他人传递工具时,不得抛掷;
7、安装区域必须设置安全警戒线,整个安装过程必须设专人指挥,严禁无关人员进入安装区域下方停留或经过;
8、安装作业应在风力小于5级的情况下进行,遇到大雨、大雾等恶劣天气必须停止安装;
18、在工作中做到不违章指挥,不违章操作,不违反劳动纪律,确保安全生产,文明施工。
交底人:
接受人:
年 月 日
9、安装作业应在白天进行,严禁晚上进行安装作业;
10、安装作业必须有专人看管电源、专人操作液压系统和专人紧固螺栓,专人负责顶升横梁;
11、顶升作业必须在4级风力以下进行,安装时如突然遇到风力增大、天气变恶劣时,必须停止作业,并紧固好连接螺栓(销),使上下塔身连为一体;
12、顶升前必须预先将电缆线放松,放松程度略大于顶升高度;
13、在顶升过程中,严禁旋转塔帽及其它作业;
14、顶升时,如发生故障,必须立即停机检查,在未排除故障前,不得继续顶升作业。
15、每次顶升前后,都必须认真做好准备工作和收尾检查工作,特别是顶升结束后,必须检查各连接销、螺栓是否按规定紧固,有无松动,外套架滚轮与塔身标准节的间隙量是否调整好,操作杆是否回到中间位置,液压系统的电源是否切断;
3、安装人员必须取得特种作业人员操作证,禁止有心脏病、高血压、癫疯病等人员进行高空安拆维修作业,严禁酒后作业,严禁在同一竖直面上进行高空立体交叉作业;
4、安装人员必须了解并严格按照说明书中所规定的安装程序及安装书的要求进行作业,严禁对产品说明书规定的拆装程序进行擅自改动;
5、必须了解、熟知各安装部件的拼装和相连处采用的连接形式和连接部件的尺寸、规定及要求,并了解各吊装件重量和吊点位置;
1、每个作业人员在思想上必须重视安全,通过安全教育,提高安全意识,自觉遵守项目部各项安全管理制度,严格遵守安全技术操作规程进行作业;

(完整版)塔吊安装技术交底

(完整版)塔吊安装技术交底
3.5:变幅限位的调试,空钩小车往前走至——米,调整变幅至限位动作,小车往后,至大臂根部——米,调整变幅限位动作,用同样方法将小车移动至离大臂——米和——米处,三档向后和向前——米三档停止,继续向后向前——米二档停止,再向后和向前——米一档停止。重复多次,确保灵敏可靠。
4、施工安全措施
4.2在安装塔吊前,必须按公司“安全技术交底制度”做好技术交底工作并做好书面记录,安装施工人员应严格执行高空作业的安全要求,包括戴安全帽、系安全带、穿防滑鞋等。
2.15.2附着架的安装及使用。禁止使用非原制造厂制造的附着装置。
2.15.2.1在塔身需要附着处,在塔身标准节上搭设脚手架,将环梁包在塔身外,然后用16个M24的高强螺栓连接起来,再提升到附着点的位置;
2.15.2.2调整顶块调节螺栓,使顶块能顶紧塔身;
2.15.2.3根据工地塔机位置与建筑物的距离,制作四根撑杆,吊装并调节调整螺栓,使之符合长度的要求。
2.12.1进行电器安全装置调试,根据说明书的要求进行调试、验收,合格后方可进行试运作。
2.12.2避雷接地装置与塔身做电器连接,并摇测合格。
2.13按公司“塔机安装后验收和交付使用制度”进行安装技术试验和验收,并填写好“塔式起重机安装质量验收书”,并经市建筑机械检测中心要求试检测通过后,方可投入正式使用。
2.11.5在地面上先将四个引进滚轮固定在塔身标准节的四个角上(无定位销轴一端).然后吊起标准节并安放在外伸框架上。调整小车的位置,使得塔吊的上部重心落在顶升油缸梁的位置上。实际操作中观察爬升架上四周16个导轮基本上与塔身标准节主弦杆脱开时,即为理想位置。然后,将爬升架与
技术交底记录
鲁JJ—005
工程名称
3.3:超重限位的调试,项目部配合一个吊物——吨,塔机使用二绳,起吊,吊物在大臂根部,调整超重限位至接通,加重物5%,调整超重限位器至断开,重复多次,确保超重限位在5吨时能慢档起钩,超过时,能使超重限位动作,且灵敏可靠.

塔吊安装安全技术交底内容范本

塔吊安装安全技术交底内容范本

塔吊安装安全技术交底内容范本1. 前言大家好!今天我们要聊的可是大事情,塔吊安装安全技术交底!话说这可不是小儿科,一不小心可是会出大事儿的。

你们知道,塔吊可不是玩具,是工地上最顶天立地的“大家伙”。

要是安装不当,可真会让人提心吊胆。

咱们先从基础说起,确保每一个细节都不漏掉,安全才是我们工作的第一要务。

2. 塔吊的基本结构和工作原理2.1 塔吊的基本结构塔吊主要分为四个部分:塔身、回转部分、臂架和吊篮。

塔身就像塔楼一样,稳稳地站在地上,负责承重。

回转部分是塔吊的“大脑”,负责转动塔吊,搞定各种角度。

臂架则是伸展的“手臂”,用来搬运重物。

吊篮就像一个“超级大兜子”,专门装重物。

每一部分都得稳稳当当的,咱们才敢放心使用。

2.2 工作原理塔吊的工作原理其实挺简单的,讲究的是杠杆原理和重力配平。

通过电机和钢丝绳的配合,塔吊可以将重物从地面提升到很高的地方。

就像是我们平时玩儿的那种翻滚的木偶,塔吊的每一个动作都得精准无误,才能顺利完成任务。

这里面可是大有学问的,要是不小心操作错了,那可真是不堪设想的。

3. 安全技术交底内容3.1 前期准备工作在塔吊安装之前,咱们得做足功课。

首先,施工现场要进行全面的勘查,确认地基是否足够稳固。

别小看这点,地基不稳可是塔吊“摔跤”的根源。

接着,要确认塔吊的各个部件是否完整,安装所需的工具和配件也得准备齐全。

然后,人员的培训也不能马虎,大家要了解塔吊的基本操作和紧急处理措施。

3.2 安装过程中的注意事项安装塔吊时,安全第一!操作人员必须佩戴好安全帽、安全带这些基本的安全装备。

塔吊安装的过程像是在搭积木,但这积木可是“超大号”的,一不小心可能会砸到自己或者他人。

所以,作业区域要设立明显的警示标志,提醒路过的人员保持距离。

此外,塔吊的每一个连接点、每一个螺栓,都要仔细检查,确保紧固。

安装过程中,大家一定要做到心细如发,确保每个环节都没问题。

3.3 安装后的检查和试运行安装完成后,可不能急着就开始使用。

塔吊安装安全技术交底

塔吊安装安全技术交底

塔吊安装安全技术交底篇一:塔吊安装安全技术交底一、前置条件1、塔吊的基础施工要符合国家标准和规范要求;2、塔吊需要选择适宜的地理环境;3、每一个安装过程中,都需要有特定的安全检查。

二、塔吊安装前的检查1、检查和确认吊装起重机械的吨位和吊装位置;2、检测塔吊安装设备的完整性,确认各个组件和配件是否齐备;3、检查塔吊的最大载荷,确认吊装工作过程中,不能超过这个载荷;4、检测塔吊的支撑结构,保证其可以承受视频作业的重量;5、检查喷淋系统是否正常,以便在喷淋和防爆方面进行必要的预防措施。

三、安装过程中的注意事项1、对于塔吊的主梁和塔架进行正确的组装和调整,以确保塔吊的垂直度和水平度;2、在安装的过程中,需要对其进行加固和固定,以保证安全防护;3、在塔吊安装的过程中,应该进行定位、标记和最终确认;4、对于吊装的走锁杆、油缸、浏览台等进行彻底检查,保证其作业的正常进行。

四、塔吊安装后的注意事项1、塔吊安装完成后,应该及时进行必要的维保措施;2、在正式使用前,需要进行吊装验收,保证其可以正常、安全地进行工作;3、需要对塔吊进行必要的定期检查和维护,以及在必要的时候更换部件和配件;4、对于塔吊的结构、支架和电气系统等进行定期检查和维护。

五、塔吊安全操作建议1、在使用过程中,需要遵守所有的安全规定和要求;2、禁止在塔吊时进行变形、拉伸或挤压等操作;3、需要使用专业的检查设备对塔吊进行定期检查;4、在吊装过程中,需要对周围的工作人员进行安全防护和警示。

以上就是对于塔吊安装安全技术交底的详细介绍,做好安全防护可以保证工人的身体和生命安全,也可以保证工作顺利进行。

塔吊安装安全技术交底

塔吊安装安全技术交底

安全技术交底3.立塔吊时,统一指挥,分工明确,地面设立警戒区,并有明显标志,现场派专人监护。

4.严禁酒后进行安装操作。

5.塔式起重机安装的人员,应身体健康,并应每年进行一次体检,凡患有高血压、心脏病、色盲、高度近视、耳背、美尼尔症、癫痫、晕高或严重关节炎等疾病者,不适宜从事此操作。

6.安装人员必须熟知被安装的塔式起重机的构造、性能和工艺规定。

必须懂得起重知识,对所安装的部件应选择适宜的吊点和吊挂部位,严禁由于吊挂不当造成零部件损坏或造成钢丝绳的断裂。

7.操作前必须对所使用的钢丝绳、卡环、吊钩、板钩、等多个吊具、索具进行检查,凡不合格者不得使用。

8.起重同一重物时,不得将钢丝绳和链条等混合同时使用捆扎或吊重物。

9.在安装过程中的任何一种部分发生故障及时报告,必须由专业人员进行检修,严禁自行动手修理。

10.安装过程中发现不符合技术规定的零部件不得安装,特殊状况必须由主管技术负责人审查同意,方可安装。

11.塔式起重机安装后,在无负荷状况下,塔身与地面的垂直偏差不得超出2‰,塔式起重机的安装必须认真执行专项安全施工组织设计(施工方案)和安全技术方法交底,并由同一指挥、专人监护。

塔身上不得悬挂任何标语牌。

12.安装高处作业时,必须穿防滑鞋、系好安全带。

13.塔尖安装完毕后,必须确保塔身平衡,严禁只上一侧臂就下班或离开安装作业现场。

14.拆除和安装塔吊附着前,应先检查附着平台与构造和塔身连接与否牢固再上平台作业。

15.附着装置在塔身和建筑物上的框架必须固定牢固,不得有任何松动。

16.顶升前必须检查液压顶升系统各部件连接状况,并调节好爬升架滚轮与塔身的间隙,然后放松电缆。

接受交底人签名。

(完整版)塔吊安装技术交底

(完整版)塔吊安装技术交底
塔机塔身标准节需按使用说明书要求配备。
塔机的附着架
2.15.1附着是由四个撑杆和一套环梁组成,使用时环梁套在标准节上,四角用八个调节螺栓通过顶块把标准节顶牢,其撑杆长度可以调正。四根撑杆端部有大耳环与建筑物附着处铰接。四根撑杆应保持在同一水平面内,调整顶块及撑杆长度使塔身轴线垂直。
2.15.2附着架的安装及使用。禁止使用非原制造厂制造的附着装置。
:力矩限位的调试,根据说明书要求项目部配合使用一个吊物——吨,吊在吊钩上,小车向前只——米时,调整力矩限位,使它动作,重复多次,确保其灵敏。
:变幅限位的调试,空钩小车往前走至——米,调整变幅至限位动作,小车往后,至大臂根部——米,调整变幅限位动作,用同样方法将小车移动至离大臂——米和——米处,三档向后和向前——米三档停止,继续向后向前——米二档停止,再向后和向前——米一档停止。重复多次,确保灵敏可靠。
安装好液压系统,做好搁置系统,装爬升套架于回转支承下座,装好平台、拉杆,引进横梁。
调整调试好液压系统、电器系统,合格后方可进行顶升操作。
顶升过程中,塔机必须处于最佳平衡状态,调整套架上下导向装置间隙均为2-3mm,确认撑脚定位可靠稳固及回转制动。风力≤9m/s时方可进行顶升作业。
将塔机逐节顶升至本工程所需自由端高度(按项目实际需要确定高度)
施工单位
交底部位
工序名称
塔吊安装
交底提要:
塔吊安装的相关材料、机械设备、质量要求及施工工艺。
交底内容:
下支座的8个 M39的连接螺栓。
8.11.6将顶升横梁顶在塔身的踏步上,开动油压系统使活塞杆全部伸出。稍缩活塞杆,使爬爪搁在塔身的踏步上。然后,油缸全部缩回,重新使顶升横梁顶在塔身踏步上,再次全部伸出油缸。此时塔身上方恰好能有装入一节标准节的空间。利用引进滚轮在外伸框架滚动,把标准节引到塔身的正上方,对准标准节的螺栓连接孔,缩回油缸至上下标准节接触时,用8个M39高强度螺栓将上下塔身标准节连接牢固。卸下引进滚轮,调整油缸的伸缩长度,将下支座与塔身连接牢固,即完成一节标准节的加节工作,若连续加几节标准节,则可按照以上步骤连续几次即可。注意:1.顶升过程中必须利用回转机构制动器将吊臂锁住,严禁吊臂回转。保证起重臂与引入塔身标准节的方向一致。2.若连续加几个标准节,则每加完一节,用塔机自身起吊下一个标准节前,塔身节各主弦杆和下支座必须有一个M39 螺栓连接牢固。3。所有的标准节上的踏步必须与已有的塔身对准。4。塔身加节完毕,应转臂架至不同的角度,检查塔身节各接头处高强度螺栓的拧紧问题(哪一根塔身弦杆位于平衡臂正下方时,就把此弦杆上从上到下的所有螺栓拧紧)

塔吊安装施工技术交底

塔吊安装施工技术交底

SG-006技术交底图1-1 塔机预埋脚柱安装塔机预埋脚柱安装浇注混凝土,待混凝土强度达到施工要求后,方能拆除预埋连接框架或加强节。

特别是在振捣混凝土时,震动机械或其它辅助机械会造成预埋脚柱的偏位等现象,无任何可补救整改措图5-3b 回转机构的吊装方向6X37S+FC-1770-22(GB 8918)。

)的四角的吊装孔内,缓缓图所示,将引进梁支架所在面转向塔身有顶升踏步的相反侧,塔头节的吊装图5-6 平衡臂的配置平衡臂的吊装部件包括跟部平衡臂、图5 -7 平衡臂18 平衡臂2图5-9 吊索的穿绕规定图5-11 平衡臂吊装汽车吊吊索固定在根部平衡臂上专用吊点的四吊装孔位置,将此段平衡臂缓缓吊起,在离地约1m高度时暂停,观察其水平度与稳定性正常后,再继续缓缓吊起至稍高于塔头节的销接连接点,然后徐徐下放Ø125mm×292mm的销轴连接锁定,穿上弹簧销锁定。

图5-12 第一节起重臂吊装图5-13 第二节起重臂吊装)继续下降汽车吊吊钩将起重臂慢慢放下,使此段起重臂的下部主弦杆销定在塔头节上的定的高强螺栓进行安装紧固。

)解除起重臂前、后端的导向牵引,汽车吊退出此安装工序。

长度组合的起重臂选择“起重臂安装阶段的配重图”(见图5)的配重进行安装,并应注意安装配重的型号及安置的位置。

图5-18 平衡重的安装)配重块全部安放完毕后,在它们的中间孔内穿入固定杆,在固定杆上装上连接叉,并将其放在预定的孔内,然后连同固定杆转动1/4转,以便将连接叉锁住,最后重新安放后封闭杆。

起重臂、平衡臂安装全过程图5-20 起升钢丝绳的穿绕图5-21 钢丝绳端的固定)双小车的滑轮组钢丝绳穿绕(见图5-20B);单小车的滑轮组钢丝绳穿绕(见图5-20C)。

)变幅钢丝绳分前钢丝绳及后钢丝绳。

不同长度的起重臂应配置不同长度的前钢丝绳及后钢丝绳。

)将小车开至起重臂根部挡块处,从绳盘上卷下后钢丝绳,将不带环套的钢丝绳一端穿入可拆将这端头固定在卷筒2上(见图5-22B);;在主卷筒上卷绕钢丝绳,直到钢丝绳另外带环套的一端到达其销定点4,用轴销5和开图5-23 变幅前钢丝的穿绕左右距离,通过调解托绳前车上的两件钢丝绳来调整辅助变幅绳的松紧,最后用两件钢丝绳卡将托绳后车固定在辅助变幅绳处。

塔吊安装、拆除、施工作业安全技术交底

塔吊安装、拆除、施工作业安全技术交底
3.3法律法规更新
关注安全法律法规的更新,及时调整施工方案和安全管理措施,确保与法律法规保持一致。
四、安全文化建设
4.1安全文化宣传
4.2安全活动开展
定期组织安全活动,如安全知识竞赛、安全演练等,营造良好的安全文化氛围。
4.3安全奖励与惩罚
设立安全奖励基金,对表现突出的个人或团队给予奖励,同时对违反安全规定的行为进行惩罚,形成正向激励机制。
四、塔吊施工作业安全改进措施
4.1安全问题反馈
收集施工现场的安全问题反馈,及时分析原因,制定改进措施。
4.2安全管理制度优化
根据实际施工情况,不断优化安全管理制度,提高安全管理水平。
4.3安全培训与教育
定期对作业人员进行安全培训和教育,提高其安全意识和操作技能,降低事故发生率。
第五部分:塔吊施工作业安全责任与监督
塔吊安装、拆除、施工作业安全技术交底
第一部分:塔吊安装安全技术交底
一、塔吊安装前期准备
1.1施工单位资质审查
在进行塔吊安装前,必须对安装单位的相关资质进行审查,确保其具备相应的安装资质和安全生产许可证。
1.2塔吊选型及验收
根据工程需求,合理选型塔吊,并对塔吊的合格证、使用说明书、检测报告等进行验收,确保塔吊质量合格。
1.3塔吊检查与维护
在施工前对塔吊进行全面检查和维护,保证塔吊处于良好的工作状态。
二、塔吊施工作业流程
2.1吊装前的准备
确认吊装物件的重量、尺寸和吊点,选择合适的吊具,并检查吊具的完好性。
2.2吊装作业
按照施工方案进行吊装作业,操作人员应严格遵守操作规程,确保吊装过程平稳、安全。
2.3吊装完成后检查
一、安全责任分配
1.1明确各级责任

塔吊安装安全技术交底

塔吊安装安全技术交底

塔吊安装安全技术交底1. 引言塔吊是建筑工地中常见的起重设备,用于搬运和安装各种建筑材料。

由于塔吊的高度和复杂性,它的安装过程必须严格遵守相关的安全规定和技术要求。

本文将详细介绍塔吊安装的安全技术交底。

2. 安装前准备工作2.1 现场勘察在安装塔吊之前,必须进行现场勘察,以确定塔吊的位置和周围环境。

勘察工作包括以下内容: - 确定塔吊的基础条件,包括地基承载能力和稳定性; - 评估塔吊所需的施工空间,包括高度和周围的建筑物; - 检查周围的电力、通信和交通设施,确保塔吊安装不会对其造成影响。

2.2 材料准备在安装前,需要准备以下材料: - 塔吊及其组件; - 塔吊基础材料; - 安装工具和设备; - 安全防护设备,如安全帽、安全带等。

2.3 安装计划根据现场勘察的结果,制定详细的安装计划。

安装计划应包括以下内容: - 塔吊的安装顺序和步骤; - 安全措施,如使用安全带、搭设安全防护网等; - 风险评估和应对措施,如遇到恶劣天气的情况。

3. 塔吊安装过程3.1 基础施工塔吊的安装必须先进行基础施工。

基础施工包括以下步骤:1. 清理基础位置,确保无障碍物和杂物。

2. 根据设计要求进行基础的布置和浇筑。

3. 严格按照基础设计进行养护和固结。

3.2 塔吊组装塔吊的组装是一个关键的环节,需要严格按照操作手册和安装要求进行。

组装步骤如下: 1. 安装起重臂和起重臂配重,确保平衡和稳定。

2. 安装塔身和塔帽,确保连接紧固。

3. 执行预紧和检查,确保所有螺栓和连接件牢固可靠。

3.3 安装调试安装完成后,需要对塔吊进行调试,确保其正常工作。

安装调试过程包括以下步骤: 1. 调试电气系统,如检查电缆连接和控制箱的功能。

2. 调试机械系统,如测试起吊和旋转机构的工作状态。

3. 进行负荷试验,确保塔吊的额定载荷能够达到设计要求。

3.4 安全措施在整个安装过程中,必须遵循严格的安全措施,以确保工作人员和周围环境的安全。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

. SG-006技术交底工程名称建设单位监理单位施工单位交底部位塔吊安装施工技术交底交底日期交底人签字接收人签字交底容:1、塔机设置概况根据施工部署,在总承包工程(4~5)/(AA~AB)轴区域安装永茂1 台STT153-8t固定式塔机(项目编号1#),以满足商业裙楼及地下室结构建筑材料的的垂直运输的需要。

本次安装是1#STT153-8t固定式塔机,起重臂臂端额定起重量2.25t(2倍率),塔机安装高度45.6m(1节L68G20基础节+12节L68A1标准节,±0.00以上25.0m),套架开口方向朝东(即大臂指向地铁出入口);1#吊STT153-8t塔式起重机基础位于5轴线往西4200mm,AA轴线往北2400mm。

塔机基础按照现场基础施工的条件,塔机的混凝土基础6.45m×6.45m×1.40m其见方围的混凝土基础的钢筋配筋,必须按基础实施方案执行。

根据永茂STT153-8t固定式塔机的技术参数:塔机安装高度:45.6m(1节L68G20基础节+12节L68A1标准节,±0.00以上25.0m)塔身的截面:2.0m x 2.0m x 3.0m;起重臂长:55.0m;最大吊重:8.0t /4.0t(回转半径:18.23m / 34.19m)臂端吊重:2.25t (回转半径:55m处,2倍率)起升机构:30LFV20 30 kW回转机构:RTC190 2 x 95N.m变幅机构:DTC95 95N.m电源电压:380V(±19V)50HZ电源功率:95KVA2、塔机预埋脚柱安装与施工1)混凝土基础表面应设置集水井,便于将基础表面的积水抽干。

基础坑不得积水。

2)建筑物的总接地上引出二根扁铁至基础表面露出300mm。

作为塔机的接地,其接地电阻不大于4Ω。

3)预埋脚柱的固定:(见图1-1)① 预埋脚柱可与预埋连接框架或7.5m的基础节连成安装基准;② 用轴销3将预埋连接框架2或3.0m的加强节固定于预埋脚柱上,在轴销3上装上插销4和开口销;③ 组合成的预埋脚柱安装基准应与混凝土地基中心对称安装;④ 预埋脚柱安装基准插入基坑时,要做好塔机的接地措施。

4)预埋脚柱的混凝土浇注施工:(见图1-2)① 将组合成的预埋脚柱安装基准放入基坑的钢筋中,并在预埋脚柱下设置一可调调整垫块或铁凳;图1-1 塔机预埋脚柱安装② 预埋脚柱插入基坑时,不得剪断钢筋或减少钢筋数量;③ 严格保证锚固脚外露尺寸150mm;④ 以主弦杆上端为基准,测量预埋脚柱的平面度;平面度误差:小于标准节横截面的1/1000。

可用相应厚度的薄钢片进行调整。

调整合格后,用电焊作调整垫块或铁凳及预埋脚柱的焊接固定处理,以防在浇注混凝土时走动偏位;图1-2 塔机预埋脚柱安装⑤ 浇注混凝土,待混凝土强度达到施工要求后,方能拆除预埋连接框架或加强节。

注意:混凝土基础浇注不宜采用其他施工方法,特别是在振捣混凝土时,震动机械或其它辅助机械严禁碰触预埋固定支脚,否则待混凝土强度达标后,会造成预埋脚柱的偏位等现象,无任何可补救整改措施!图5-1 汽车吊定位示意图4.2.2 混凝土固定式基础安装工序4.2.2.1 拆除预埋脚柱安装基准上的预埋连接框或标准节,然后安装一节高7.5m 型号为L68G20的标准节作为加强节(标准节顶升踏步的位置置于设定顶升油缸的一侧)。

7.5mL68G20塔身的标准节重量为3.865t;50t汽车吊就位,离塔机基础中心10m,开到基础边第一次就位,回转半径控制在10m以,主臂伸长25.4m,额定吊载10.6t,满足吊装要求。

安装时,应选择四点吊;吊索的规格为:6X37S+FC-1770-22(GB 8918)。

吊装时,用卸扣将四点吊吊索固定在基础节上部四角的销轴孔,徐徐降落至锚脚上。

4.2.2.2 锤击安装二个互相垂直的Ø65mm×165mm销轴(锤击时必须对准二互相垂直的Ø65mm×165mm销轴的插销孔),用Ø20插销将Ø65销轴固定,装上开口销并予以锁定。

(下同后续的相关安装工艺)。

注意:安装时,混凝土基础的强度与预埋框的水平度必须完全达到安装施工技术要求,方能进行安装。

该过程的安全风险辩识:所有的作业人员要按照规牢固的系好安全带;作业时指挥信号要明确,听从专人指挥,汽车吊起吊时要确保吊物装平稳。

安装区域15m围设置警戒线,并设专人看守图5-2 顶升套架的吊装图5-3a 回转机构的吊装无关人员一律不得入。

4.3 塔机安装工序4.3.1顶升套架的吊装(图5-2)(套架重量4.76t)汽车吊回转半径控制在10m以,主臂伸长25.40m,额定吊载10.6t,满足起重吊装要求。

1)顶升套架整体吊装包括顶升套架、顶升横梁、顶升油缸和液压站,重量:4.76t。

2)吊装时,应选择四点吊;吊索的规格为:6X37S+FC-1770-22(GB 8918)。

3)吊装时,用卸扣将四点吊吊索固定在顶升套架上部四角的销轴孔,缓缓吊起,徐徐降落套进标准节与基础节组合的塔身节。

(顶升套架上有油缸的一侧要对准塔身有踏步的一侧)。

将顶升套架上的爬爪固定在底部标准节的顶升踏步上。

(套架开口方向朝正南面)4.3.2 回转机构的吊装(见图5-3a)(回转机构的吊装重量:5.90t)汽车吊回转半径控制在10m以,主臂伸长25.40m,图5-3b 回转机构的吊装方向额定吊载10.6t,满足起重吊装要求。

吊装时,应选择四点吊;吊索的规格为:6X37S+FC-1770-22(GB 8918)。

吊装时,用卸扣将四点吊吊索固定在A图1(见图5-3b)的四角的吊装孔,缓缓吊起,(注意:此时应将回转机构按B图所示,将引进梁支架所在面转向塔身有顶升踏步的相反侧,或根据起重臂的方向确定)徐徐降落至标准节与基础节组合的塔身节上部鱼尾板2,锤击安装Ø65mm×165mm销轴,并用Ø20插销将Ø65销轴固定并装上开口销。

4.3.3 塔头节的安装4.3.3.1 塔头节的组装汽车吊回转半径控制在10m以,主臂伸长25.40m,额定吊载10.6t,满足起重吊装要求。

1)驾驶室的组装(见图5-4左)将驾驶室1安置在驾驶室专用支架2上,并用相应的紧固件紧固。

用相应的紧固件安装驾驶室的护栏。

2)驾驶室的吊装(见图5-4右)吊装时,应选择四点吊;吊索的规格为:6X37S+FC-1770-22(GB 8918)。

图5-4 驾驶室的吊装①吊装时,用卸扣将吊索安装在驾驶室顶部的四个吊装孔;②缓缓吊起,徐徐降落至回转机构的上支座3上;③用相应的连接轴销将驾驶室的支架2固定在回转机构的上支座上。

注意:在驾驶室吊装过程中,操作者应使用固定在回转机构上的安全带!3)安装塔头节的平台和护栏;4)清理轴销连接面和连接孔;4.3.3.2 塔头节的吊装(见图5-5)重量:3.82t。

汽车吊回转半径控制在10m以,主臂伸长25.40m,额定吊载10.6t,满足起重吊装要求。

吊装时,应选择四点吊;吊索规格:6X37S+FC-1770-22(GB 8918)。

1)吊装时,用卸扣将四点吊吊索固定在塔头节的四个吊装孔;图5-5 塔头节的吊装2)缓缓吊起,在离地约1m高度时暂停,观察其水平度与稳定性正常后,再继续缓缓吊起至回转支座上部,将塔头节的四根支腿垂直插入回转上支座耳座中,对准销孔,分别打入四个Ø70mm×165mm螺纹销轴。

3)用槽型螺母分别将螺纹销轴、圆垫紧固,插入开口销锁定。

4.3.4 起重臂、平衡臂的安装4.3.4.1 平衡臂的组装(见图5-6)汽车吊回转半径控制在10m以,主臂伸长25.40m,额定吊载10.6t,满足起重吊装要求。

图5-6 平衡臂的配置1)15.63m平衡臂的吊装部件包括跟部平衡臂、配重平衡臂、起升机构、护栏、拉杆及连接销轴;重量:平衡臂1:3.37t 长度11.87m(见图5-7);平衡臂2:0.88t;3.2m (见图5 -7 平衡臂1图5-8);起升机构:30LFV20B = 1.50t;在吊装起升机构前,必须了解掌握安装塔机所使用的起升机构型号。

2)在平衡臂上安装双侧护栏或单侧护栏,图5-8 平衡臂2并用弹簧销将护栏固定。

4.3.4.2起重臂的组合1)起重臂的吊装部件包括各分段的起重臂、变幅机构、带有滑轮组和吊钩的双小车等。

各分段的起重臂重量:YCJ1001=2.50t,YCJ1002=2.305t,YCJ1003=1.77t,LJ1003=1.355t,LJ1004=1.090t,YCJ1506=0.360t;2)其具体各分段起重臂、平衡臂及平衡重的选用及安装工序(见图5-10)。

3)在安装工序④以后的各分段起重臂的安装,原则上为分段起重臂单独安装,(即:按工序的规定,每次仅吊装一节分段起重臂)(见图5-10);在特殊情况下,允许按工序的规定,组合二节分段起重臂进行吊装。

4.3.4.3 起重臂、平衡臂的吊装★吊装的特殊规定:吊索应在起重臂的上弦杆上(见图5-9)。

图示的A / B / C均为正确的吊索穿绕;图示的D是不可取的吊索穿绕;注意:在吊点处不要将起重臂的拉杆锁紧在吊索之间。

注意:在整套起重臂、平衡臂的安装过程中应保持连续,不得中断!注意:在整个起重臂、平衡臂的吊装过程中,操作者应在每道工序所要求的相应位置选择各自的安全站位,并使用固定在安全站位周边能附着牢靠的安全带!图5-9 吊索的穿绕规定图5-10 起重臂、平衡臂及平衡重的吊装工序4.3.4.4 平衡臂的安装(重量:5.3t 配置15.63m长平衡臂;)(见图5-11)汽车吊回转半径控制在10m以,主臂伸长25.40m,额定吊载10.6t,满足起重吊装要求。

吊装时,应选择四点吊;吊索的规格为:图5-11 平衡臂吊装6X37S+FC-1770-22(GB8918)。

1)在根部平衡臂前、后各系1根30m的导向牵引绳;2)汽车吊吊索固定在根部平衡臂上专用吊点的四吊装孔位置,将此段平衡臂缓缓吊起,在离地约1m高度时暂停,观察其水平度与稳定性正常后,再继续缓缓吊起至稍高于塔头节的销接连接点,然后徐徐下放吊钩,使此段平衡臂的根部的耳板插入联板中,用Ø125mm×292mm的销轴连接锁定,穿上弹簧销锁定。

汽车吊稍稍起钩,平衡臂尾部翘起,将平衡臂拉杆和塔头节的拉杆用销轴连接锁定,最后将插销安装Ø4mm×40mm的开口销并开口予以锁定。

3)继续下降汽车吊吊钩将起重臂慢慢放下,平衡臂拉杆绷直受力。

4)解除平衡臂前、后端的导向牵引,解除钢丝绳,汽车吊退出此安装工序。

4.3.4.5 起升机构的安装(型号30LFV20B机构重量1.50t;)汽车吊回转半径控制在10m以,主臂伸长25.40m,额定吊载10.6t,满足起重吊装要求。

相关文档
最新文档
