高档住宅小区深度覆盖解决方案
独栋高层建筑无线覆盖方案分析

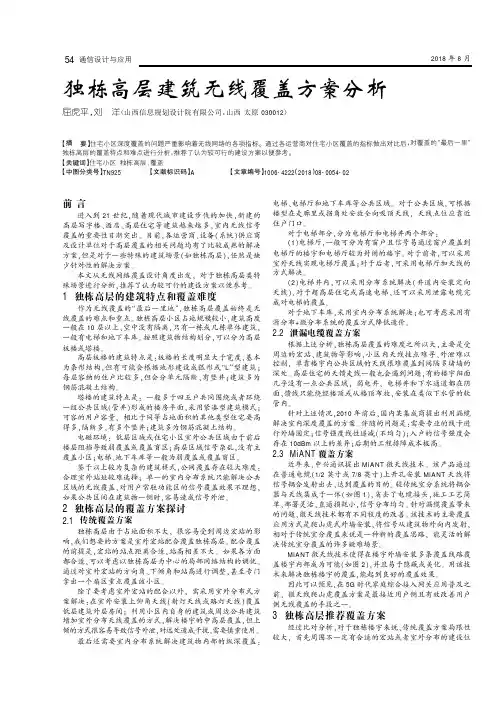

2018年8月独栋高层建筑无线覆盖方案分析屈虎平，刘洋（山西信息规划设计院有限公司，山西太原030012）【摘要】住宅小区深度覆盖的问题严重影响着无线网络的各项指标。
通过各运营商对住宅小区覆盖的指标做出对比后，对覆盖的“最后一里”独栋高层的覆盖特点和难点进行分析，推荐了认为较可行的建设方案以便参考。
【关键词】住宅小区；独栋高层；覆盖【中图分类号】TN925【文献标识码】A【文章编号】1006-4222（2018）08-0054-02前言进入到21世纪,随着现代城市建设步伐的加快,新建的高层写字楼、酒店、高层住宅等建筑越来越多,室内无线信号覆盖的重要性日渐突出。
目前,各运营商、设备(系统)供应商及设计单位对于高层覆盖的相关问题均有了比较成熟的解决方案,但是对于一些特殊的建筑场景(如独栋高层),任然是缺少针对性的解决方案。
本文从无线网络覆盖设计角度出发,对于独栋高层类特殊场景进行分析,推荐了认为较可行的建设方案以便参考。
1独栋高层的建筑特点和覆盖难度作为无线覆盖的“最后一里地”,独栋高层覆盖始终是无线覆盖的难点和重点。
独栋高层小区占地规模较小,建筑高度一般在10层以上,空中没有隔离,只有一栋或几栋单体建筑,一般有电梯和地下车库。
按照建筑物结构划分,可以分为高层板楼或塔楼。
高层板楼的建筑特点是:板楼的长度明显大于宽度,基本为条形结构,但有可能会根据地形建设成弧形或“L”型建筑;每层容纳的住户比较多,但会分单元隔断,有竖井;建筑多为钢筋混凝土结构。
塔楼的建筑特点是:一般多于四五户共同围绕或者环绕一组公共区域(管井)形成的楼房平面,采用紧凑型建筑模式;可容的用户容量,相比于同等占地面积的其他类型住宅要高得多,隔断多,有多个竖井;建筑多为钢筋混凝土结构。
电磁环境:低层区域或住宅小区室外公共区域由于前后楼层阻挡导致弱覆盖或覆盖盲区;高层区域信号杂乱,没有主覆盖小区;电梯、地下车库等一般为弱覆盖或覆盖盲区。
鉴于以上较为复杂的建筑样式,公网覆盖存在较大难度:合理室外站址较难选择;单一的室内分布系统只能解决公共区域的无线覆盖,对用户常驻功能区的信号覆盖效果不理想,如果公共区间在建筑物一侧时,容易造成信号外泄。
高密度住宅覆盖指导意见(2019年版)
高密度住宅覆盖指导意见（2018年版）（暂行稿）中国电信广东公司2019年3月目录1覆盖原则 (1)2高密度住宅的覆盖方案 (1)2.1场景特点分析 (1)2.2频率选取及覆盖方式 (1)2.2.1800M与1.8G/2.1G的对比 (1)2.2.2覆盖频率选择 (2)2.2.3覆盖方式 (2)2.3住宅室内区域的覆盖 (3)2.3.1由住宅外的宏站或微站往内定向覆盖 (3)2.3.2楼间对打覆盖 (4)2.3.3小区内部覆盖 (7)2.4停车场覆盖 (8)2.5电梯覆盖 (8)3案例 (8)3.1案例1：龙湖香域春天高层住宅800M覆盖 (8)3.1.1基本情况 (8)3.1.2解决方案 (8)3.2案例2：祈福新村移动网综合方案 (9)1 覆盖原则光移协同、融合发展，充分发挥电信800M频率覆盖优势，结合电信光网宽带覆盖优势，有序推进住宅楼盘的深度覆盖。
2 高密度住宅的覆盖方案2.1场景特点分析高密度住宅根据楼宇的特点可分为高层楼宇、多层住宅小区、环抱型小区、综合大型小区、别墅等5种典型场景。
楼宇密集，高层通话质量差，频繁切换，无主覆盖；低层信号差，电梯、地下室为盲区。
总体业务量大，业务量高峰集中在晚上。
高密度住宅基本都已有光网覆盖，而且是光纤到户；用户在室内的数据业务可通过WiFi来解决。
2.2频率选取及覆盖方式2.2.1800M与1.8G/2.1G的对比表2.2- 1 800M与1.8G/2.1G的覆盖能力对比频段带宽功率（W）通道数容量覆盖能力（m）密集市区站间距（理论计算）密集市区室外站到室内深度覆盖距离（测试数据）800M 10M 2*60W/2*802T2R/2T4R激活态200个用户，连接态600个用户927 3101.8G 15M 2*40W/2*602T2R/2T4R激活态300个用户，连接态900个用户524 3032.1G 20M 2*40W/2*602T2R/2T4R激活态400个用户，连接态1200个用户501 –在广覆盖的情况，800M平均RSRP较1.8G提升12dB，800M的覆盖半径约为1.8G的2倍（VoLTE、数据业务一致）。
5G优化案例：创新安装5G AAU提升高层深度覆盖方案
创新安装 5G AAU 提升高层深度覆盖方案XX【摘要】根据现网站点情况，针对原有现网5G 站高较低导致对周边高层楼宇建筑覆盖不佳的场景，通过创新或典型场景分析，打破原有固化思维，采用 5G 天线倒挂创新方案选择抱杆上倾安装方式，有效增强高层楼宇建筑室内 5G 覆盖效果，很大程度改善了建筑中高层的覆盖和业务能力。
通过这次的创新专题可以看出，在实际测试中满足相关条件的高档高层写字楼与高层住宅楼可以考虑使用这种方法来解决部分高楼覆盖问题。
【关键字】5G AAU 抱杆下倾安装覆盖速率【业务类别】无线目录一、背景介绍 (2)二、方案介绍 (2)2.15G AAU 设备方案介绍 (2)2.2场景实例 (3)2.3覆盖场景测试要求 (4)2.3.1测试方法 (4)三、测试评估 (5)3.1 测试准备 (5)3.1.1覆盖评估标准 (5)3.1.2场景的DT 路线与CQT 楼宇 (6)3.1.35G 天线倒挂方案实施 (6)3.2周边道路及室内DT 测试评估分析 (7)3.2.1测试指标趋势图对比 (8)3.2.2覆盖评估数据覆盖图层对比 (10)3.3高层室内CQT 测试评估分析 (11)3.3.1覆盖评估数据覆盖图层对比 (12)3.3.2低中高楼层情况对比 (14)四、方案总结 (16)一、背景介绍XX 电信分公司为达成集团公司精神，尽快建设“覆盖全市、技术先进、品质优良的 5G 精品网络”的目标，确保 5G 网络工程建设质量和进度，提高 5G 客户满意度，全面做好 5G 攻坚相关工作部署，XX 电信工建中心以网络质量提升为主导，联合设计院及中兴厂家人员在 5G 建设过程中，积极总结往期工程建设经验和教训，根据现网站点情况，针对原有现网挂高较低或存在楼面吸收、屋面阻挡等问题站点，导致对周边高层小区住宅覆盖不佳的场景，通过创新或典型场景分析，打破原有固化思维，优化改善 5G 天线安装方式，实现 5G 天线倒挂创新方案，保证高层小区住宅 5G 覆盖达到最优的效果，以此打造高质量、全面领先的 5G 精品网络，打造XX 电信优质 5G 品牌形象。
高层居民小区NR2.1G覆盖方案深讨
高层居民小区NR 2.1G覆盖方案深讨发布时间：2022-01-18T07:29:04.830Z 来源：《现代电信科技》2021年第16期作者：冯斯麒周捷[导读] ５Ｇ时代，作为移动数据业务主要应用区域，室内场景的覆盖极为重要。
（中通服咨询设计研究院有限公司江苏省南京市 210006）５Ｇ时代，作为移动数据业务主要应用区域，室内场景的覆盖极为重要。
而近年来随着城市经济建设的快速发展，高层住宅日益增多，居民小区已成为投诉多发区域。
如何进行小区覆盖，为用户提供良好的业务体验就显得尤为重要。
本文根据高层居民区的特点，深入讨论了NR 2.1G在高层住宅小区的对打方案和覆盖效果，总结了高层居民区低成本覆盖的建设方案，为电信运营商5G深度覆盖建设提供参考。
0 引言随着城市经济建设的快速发展，大量高价值的高层居民区拔地而起，而伴随的是城区范围内落地塔的大量拆除搬迁，使用周边宏基站进行小区覆盖已基本无可能。
即使在小区内部建设宏站，也容易因为楼宇遮挡，无法全面覆盖。
目前主流方案为对于独栋的高层塔楼居民区，采用无源分布系统，天线布放到楼层走廊内；对于成片的板式居民区，采用楼间对打方案，并在电梯、地下室采用无源分布系统补充覆盖。
无源分布系统方案与4G建设基本相同，本文重点就5G楼间对打方案进行讨论。
1、高层居民小区楼间对打方案分析 1.1 电联5G可用频段中国电信和中国联通从2019年开始共建共享5G无线接入网，已打造了一张基于3.5GHz频段（3400~3600MHz）的优质5G网络。
同时随着R16标准冻结发布，NR 2.1G的产业链逐渐成熟，电联正加速打造3.5G+2.1G FDD/TDD高低频协同5G目标网。
目前电信在2.1GHz频点上可用2*20M带宽，联通实际已用2*25M，剩余2*10M未分配，结合3GPP协议中规定的系统带宽设置，近期以2*40M（下行2110~2150MHz，上行1920~1960MHz）部署为主，后续可逐步演进至2*50M的FDD单载波。
