开关插座安装技术交底
灯具、开关、插座安装技术交底
工程名称陈巴尔虎旗森林草原防火工作站及林业工作站业务用房附属设施工程规划2号楼交底日期年月日施工单位安徽省宿州市建筑安装工程总公司分项工程名称灯具、开关、插座安装交底提要灯具、开关、插座安装分项工程技术交底交底内容：4)对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。
塑料台板应具有足够的强度，且平整，无弯翘变形等现象，并有产品合格证书。
木台应完好，无劈裂，油漆完好无脱落。
胀管、木螺丝、螺栓、螺母、圈垫、灯头铁件、吊链、粘塑料带、黑胶布、金属膨胀螺栓、镀锌机螺丝等。
3机具准备：红铅笔、卷尺、线坠、程度尺、绝缘手套、高凳等。
2手锤、錾子、剥线钳、尖嘴钳、活扳子、电烙铁、电钻、万用表等。
1.4劳动力安排：根据工程的实际情况合理科学地安排劳动力。
1.5 作业条件：对灯具来说，在构造施工中做好预埋工作〔包括预埋螺栓、预下吊杆〕。
对灯具安装有影响的模板、脚手架已撤除，顶棚墙面的抹灰工作、室内装饰浆活及地面清理工作均已完毕。
墙面的浆活油漆及壁纸等内装修工作均已完成。
各种管路盒子已经敷设完毕，盒子收口平整。
线路的导线已穿完，并已做好绝缘摇测。
2.操作工艺：2.1 灯具安装的工艺流程：灯具检查：检查灯具是否符合安装场所的要求及灯内配线是否符合设计要求及有关规定，对于特殊灯具那么检查各种标志灯的指向是否正确；应急灯是否灵敏可靠；事故照明灯是否有特殊标志等。
携带式局部照明灯具用的导线宜采用橡套导线，接地或接零线应在同一护套内。
灯具安装：同一室内或场所成排安装的灯具，其中心线偏向不应大于5mm。
灯具固定应结实可靠。
每个灯具固定用的螺钉或螺栓不应少于2个；当绝缘台直径为75mm及以下时可采用1个审核人交底人承受交底人工程名称陈巴尔虎旗森林草原防火工作站及林业工作站业务用房附属设施工程规划2号楼交底日期年月日施工单位安徽省宿州市建筑安装工程总公司分项工程名称灯具、开关、插座安装交底提要灯具、开关、插座安装分项工程技术交底交底内容：螺钉或螺栓固定。
水电安装全套技术交底
水电安装全套技术交底水电安装是建筑工程中的重要环节，其质量直接关系到建筑物的使用功能和安全性。
为了确保水电安装工程的顺利进行，现将全套技术交底内容详述如下。
一、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解设计意图，明确各类水电设备的位置、规格、型号等技术参数。
同时，要进行技术交底，确保施工人员掌握施工工艺和质量标准。
2、材料准备根据施工图纸和施工进度计划，提前准备好所需的水电材料，如电线、电缆、管材、管件、配电箱、灯具、开关、插座等。
材料应符合国家标准和设计要求，并有质量合格证明文件。
3、工具准备准备好施工所需的工具，如电钻、电锤、电焊机、切割机、弯管器、试压泵等。
工具应性能良好，安全可靠。
4、现场准备施工现场应清理干净，保持道路畅通，具备良好的施工条件。
预留孔洞、预埋件应位置准确，符合设计要求。
二、管道安装1、给水管安装（1）给水管采用 PPR 管，热熔连接。
（2）管道安装前，应清除管内杂物，测量管段长度，进行断管。
断管应采用专用工具，切口应平齐。
（3）热熔连接时，应将管材和管件同时插入热熔器的模头中加热，加热时间应符合要求，达到规定时间后迅速将管材和管件拔出，无旋转地直线插入，使接头处形成均匀凸缘。
（4）管道安装应横平竖直，支架间距应符合规范要求。
（5）给水管应进行水压试验，试验压力为工作压力的 15 倍，但不得小于 06MPa。
试验时间为 1 小时，压力降不得超过 005MPa，然后降至工作压力进行检查，不渗不漏为合格。
2、排水管安装（1）排水管采用 UPVC 管，粘接连接。
（2）管道安装前，应检查管材和管件的质量，如有损坏、变形等缺陷，不得使用。
（3）管道安装应按设计要求设置坡度，一般排水坡度为2%～3%。
（4）粘接连接时，应先将管材和管件的承插口擦拭干净，然后涂抹胶粘剂，插入深度应符合要求，保持一定时间后方可移动。
（5）排水管道应进行通球试验，通球球径不小于排水管道管径的2/3，通球率应达到 100%。
开关-插座安装质量技术交底卡
内
7.5 电气照明器具及其配电箱（盘）安装分项工程质量检验评定记录。
容
专业技术负责人：
交底人：
接受人：
6.4 固定面板的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。
6.5 同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正。
6.6 铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。
6.7 开关、插座面板已经上好，但盒子过深（大于2.5c线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或者
采用LC安全型压线帽压接总头后，再分支进行导线连接。
7 应具备的质量记录
交
7.1 各型开关、插座及绝缘导线产品合格证。
7.2 开关、插座安装工程、预检、自检、互检记录。
底
7.3 设计变更洽商记录、竣工图。
7.4 电气绝缘电阻测试记录。
6 应注意的质量问题
6.1 开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其
紧贴建筑物表面。
6.2 开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。
6.3 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并
保证开关方向一致。
开关、插座安装 分项工程质量技术交底卡
总承包施工单位 单位(子单位)工程名称
分部工程 交底部位
GD2301003
建筑电气工程
开关、插座安装
日期
年月日
5 成品保护
5.1 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。
5.2 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。
5.3 其它工种在施工时，不要碰坏和碰歪开关、插座。

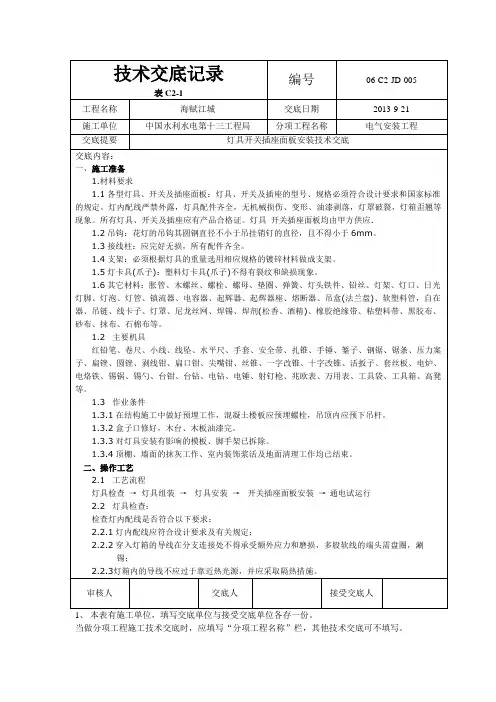

灯具开关插座面板安装技术交底资料
1、本表有施工单位，填写交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、本表有施工单位，填写交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
3、本表有施工单位，填写交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
4、本表有施工单位，填写交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
5、本表有施工单位，填写交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
电气施工插座、开关安装分项工程质量技术交底
注： 1、本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。 2、本表由交底人填写。 3、本表设计被交底单位各留存一份。
工程名称： 项目名称 分部工程 交底级别
接受交底人Байду номын сангаас名：
电气安装技术交底记录
编号：
交底单位
插座、开关安装分项
交底日期
公司级 项目部级 工地级
交底作业项目：质量制度
主要交底内容： 一、插座安装 1、插座安装高度应符合设计的要求，当设计无规定时，符合下列要求： （1）距地面高度不宜小于1.3m，托儿所、幼儿园及小学不宜小于1.8m;同一场所安装的插座 高度应一致。 （2）车间及试验室的插座安装高度距地面不宜小于0.3m，特殊场所暗装的插座不应小于 0.15m；同一室内安装的插座高度差不宜大于5mm；并列安装的相同型号的插座高度差不宜大 于1mm。 （3）落地插座应具有牢固可靠的保护盖板。 2、单相两孔插座，面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔 插座，右孔与相线相接，左孔与零线相接。 3、单相三孔、三相四孔及三相五孔插座的接地线或接零线均应接在上孔，插座的接地端子 不应与零线端子直接连接。 4、当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择 不同结构、不同规格和不能互换的插座；其配套的插头，应按交流、直流或不同电压等级区 别使用。 5、同一场所的三相插座，其接线的相位必须一致。 6、暗装的插座应采取专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。 7、在潮湿场所，应采用密封良好带有保护地线触点的防水防溅插座，安装高度不低于1.5m 。 二、开关安装 1、安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品，开关的通断位置应一 致，且操作灵活、接触可靠。 2、开关安装的相同型号开关距地面高度应一致，高度差不应大于1mm；同一室内安装的开关 高度差不应大于5mm；并列安装的拉线开关的相邻间距不宜小于20mm。 3、相线应经开关控制，民用住宅无软线引至床边的床头开关。 4、暗装的开关应采用专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。
电路改造安全技术交底模板
一、交底目的为确保电路改造施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，特进行本次安全技术交底。
二、施工范围本次电路改造施工范围包括：室内外电线、电缆敷设，插座、开关安装，配电箱、配电柜改造等。
三、安全注意事项1. 人员资质要求：所有参与电路改造施工人员必须具备相应的电工资质，并经过专业培训。
2. 施工前的准备工作：- 仔细检查施工现场，确认无易燃、易爆物品。
- 清理施工区域，确保施工环境整洁，无障碍物。
- 确认电源已断开，并采取有效措施防止误合闸。
3. 施工过程中的安全操作：- 使用符合国家标准的电气材料和工具。
- 严格按照施工图纸和规范要求进行操作。
- 电线敷设应保持横平竖直，不得扭曲、打结。
- 线管内导线面积不得超过线管截面的40%。
- 电线接头须涮锡或使用专用连接件处理，确保连接牢固。
- 厨房、卫生间等潮湿环境应采用防水接线盒。
- 火线进开关，零线进灯头，插座接线应符合“左零右火接地在上”的规定。
- 空调及大功率电器应单独设管，并使用阻燃管。
- 线径必须根据载流量确定，推荐照明2.5平方毫米，普通插座2.5平方毫米，空调4平方毫米，中央空调及快速电热水器10平方毫米。
- 空调、普通插座、照明等独立回路严禁混用，每个独立回路须带漏电保护装置。
- 电源线等强电不得与电视线、电话线及网线等弱电装入同一个管道内。
- 弱电与强电如需要平行走线，管与管的平行距离大于50厘米，条件不允许可采用屏蔽线。
- 在增加底盒时，相近底盒须在同一水平线和垂直线上。
新加底盒需与墙平，安装牢固周正。
- 线管在三个弯以上，需加连接盒，不得使用接头。
4. 个人防护：- 施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。
- 高处作业时，必须使用安全带，并确保安全带固定牢固。
5. 紧急情况处理：- 如发现电线、电缆破损，应立即停止施工，切断电源，并及时报告上级。
- 如发生触电事故，应立即切断电源，对伤员进行急救，并拨打急救电话。
开关插座安装技术交底
开关插座安装技术交底关键信息1、安装项目名称：＿___________________________2、安装地点：＿___________________________3、安装开始时间：＿___________________________4、安装预计完成时间：＿___________________________5、安装质量标准：＿___________________________6、安装费用：＿___________________________7、验收标准：＿___________________________8、质保期限：＿___________________________11 协议目的本协议旨在明确开关插座安装的技术要求、施工流程、质量标准以及双方的责任和义务，确保开关插座安装工作的顺利进行和安装质量的合格。
111 适用范围本协议适用于指定安装地点内的所有开关插座安装工程。
112 安装准备1121 施工人员应熟悉施工图纸，了解开关插座的型号、规格、数量及安装位置。
1122 检查安装现场的电源线路是否符合安装要求，如有不符合的应及时整改。
1123 准备好所需的安装工具和材料，如电钻、螺丝刀、电线、开关插座等。
12 施工流程121 定位根据施工图纸，在墙面上确定开关插座的安装位置，并做好标记。
122 开槽使用电钻或开槽工具，在标记处开槽，槽的深度和宽度应符合电线敷设和开关插座安装的要求。
123 布管穿线将电线管敷设在槽内，并将电线穿过电线管。
电线的规格和型号应符合设计要求。
124 安装底盒将开关插座底盒安装在槽内，并用水泥砂浆固定。
底盒应安装平整、牢固，与墙面平齐。
125 连接电线将电线与开关插座的接线端子连接牢固，注意连接的正确性和可靠性。
126 安装面板将开关插座面板安装在底盒上，并用螺丝固定。
面板应安装端正、美观，与墙面贴合紧密。
13 质量标准131 开关插座的安装位置应符合设计要求，偏差不应超过 5mm。
开关插座安装工艺
开关插座安装工艺
1、安装前清理
应将盒内异物、积尘除去，铁管管口应戴上护口，再进行导线接头和与开关、插座连接，开关、插座的接线应有明显的标识，相线用黄、绿、红色表示，单相负荷开关的二次线也可专用红色表示，零线用淡蓝色，保护线用黄绿相间色表示等，如不用颜色表示，也可用端子牌以符号或文字标注。
2、导线预留长度
盒内导线应有足够的预留长度。
在开关、插座上压接的导线预留长度从墙面算起，不应少于100mm o
3、安装
1）如插座与邻近插座的导线需要在盒分支，应采用导线接头的方法，不应将根分支导线共同压接在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路。
2）开关、插座的导线压接螺丝，每只宜接一根导线，最多不得超过两根导线。
在压接一根导线时，如接线孔孔过大，不易压牢，可以将导线线芯折回并在一起，再插入接线孔内，以增加螺丝的压接面积。
如果采用导线挪环，压接环直径的大小应以螺丝帽压接牢固为准，被压接的线芯长度，应不小于圆环周长的3/4o
3 ）装开关、插座应固定在底台上，底台要固定在暗埋盒上。
圆形底台可用直
径75mm或100mm的方形底台，可根据需要采用双联或三联等。
底台安装固定均不得少于2个螺钉。
面板开关均直接固定在暗设盒上。
固定用的螺钉必须用镀操或镀锌的。
4 ）开关、插座安装在墙面上要平贴，端正周边不得缺灰，有洞或有壁纸,涂料的毛边、毛茬。
开关插座安装技术交底
1.导线绝缘电阻测试合格。
2.顶棚、墙面油漆施工完成。
二、材料质量要点
1、开关、插座的型号、规格符合设计要求；
2、进场验收符合下列规定：
2.1 查验合格证和出厂检验报告：内容应填写齐全完整；
2.2 外观检查：开关、插座面板完整、无碎裂、零件齐全，
2.3 电气性能抽样检测；对开关、插座的电气性能和机械性能抽样检测，并应符合下列规定：不同极性带电部件之间的电气间隙不应小于3mm，爬电距离不应小于3mm;绝缘电阻值不应小于5MΩ;
八、环境文明措施
1．使用各种机械必须控制噪音污染。
2．施工时要注意现场材料、成品、半成品的防护，避免污染和损坏。
3．施工要做到工完、料尽、场地清，做到不污染、不损坏、不丢失。
4．包装物回收到指定地点统一处理。
会签栏
质量
安全
环保
时间
时间
时间
交底人
被交底人
交底时间
注：交底卡由专业工程师负责编制，与施工计划安排相配套，交底卡中安全、质量要求应分别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。当地方主管部门对技术交底表格另有设备必须严格遵守操作规程。
2、开关插座安装高度符合设计要求，相线，零线接线要正确，接地线不得在插座间串接。
七、成品保护
1、安装插座开关严禁碰坏墙面，应保持墙面的整洁。
2、开关插座安装完毕后，不得再次喷浆，以保持面板的整洁；
3、严禁插接超过插座允许的临时负荷。
4、其它工种施工时严禁碰坏开关插座。
（3）“人、机、料”的配置供应情况是各个时期落实进度的关键。在定期召开的计划调度会议上，物资供应人员应详细汇报供应情况，确保各项工作按计划实施。
灯具、开关、插座安装技术交底
灯具、开关、插座安装技术交底一、前言灯具、开关、插座是现代家居中常用的设施。
其安装质量对家庭生活质量和安全具有至关重要的影响。
因此，对于灯具、开关、插座的安装必须严格按照技术规范进行操作。
本文将介绍灯具、开关、插座的安装技术要点，以供参考。
二、灯具安装1.安装前准备•关闭电源开关（如不确定，请关闭总电闸断电）。
•准备必要的工具，如电笔、测量工具、螺丝刀等。
•选择合适的灯具，并检查是否齐全。
•检查灯具线路是否与房屋线路匹配，电线是否符合国家标准。
•确定好灯具安装位置。
2.连接电源线将灯具的电源线与房屋电路线连接。
一般情况下，灯具有两个电线，一个为火线，一个为零线。
如果灯具具有接地线，则也需要与房屋接地线连接。
注意：一定要确保火线、零线、接地线连接正确，以免安装后出现安全隐患。
3.安装灯泡灯泡的安装需要根据具体的灯具型号进行，一般来说，将灯泡插入灯具插座即可。
注意事项如下：•灯泡型号必须与灯具匹配。
•安装灯泡时，先关闭电源开关或拔出电源插头，避免触电。
•手握灯泡时，不能触摸到灯丝，以免留下手印影响灯泡寿命。
4.安装灯具安装灯具需要将灯具安装支架上，并固定好螺丝和螺母。
在灯具固定之前，要检查灯具是否处于整齐状态。
5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。
确定无电后，再次检查灯具是否工作正常。
三、开关安装1.安装前准备•断开电源，确认已经切断电源。
•检查开关的型号和数量是否与实际需要一致。
•确认好开关的安装位置。
2.拆卸旧开关使用螺丝刀拆卸旧开关。
需要注意的是，在拆卸开关时，一定要格外小心，避免拆卸时导致电线脱落，留下安全隐患。
3.连接电线连接新开关时，需要将电线连接到新开关上，一般来说，开关上会有明确的线路安装标识。
需要注意的是，一定要确保连接正确，以免留下安全隐患。
4.安装开关将新开关安装到开关支架或开关盒中。
在安装的过程中，要确保开关与支架或盒子紧密连接，并且位置正确。
5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。
照明灯具开关插座和风扇安装安全技术交底
照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。
照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。
2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。
3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。
4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。
5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。
6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。
4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。
开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。
2.打上标记，在安装孔位置处进行打孔、铰扣。
3.将底座插到铰扣上，然后拧紧螺丝。
4.连接电线，保证接头安全可靠，颜色对应正确。
5.安装面板并拧紧螺丝。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.切断电源后，应使用电笔等测试工具检查线路是否带电。
4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。
5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。
风扇安装安装流程1.按照设计方案进行风扇的选型。
2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。
3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。
4.连接电源，启动风扇进行试运行，确保安装牢固。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
灯具开关插座面板安装施工技术交底(20201003015610)
交底内容：A、施工准备1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录编号表C2-1工程名称北京****公寓交底日期施工单位******** 有限公司分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。
涮锡；323灯箱内的导线不应过于靠近热光源，并应采取隔热措施。
324使用螺灯口时，相线必须接在灯芯柱上；325日光灯接线见下图3.3 灯具组装：3.3.1组合式吸顶花灯的组装：（a）首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。
（b）确定出线和走线的位置，将端子板＜瓷接头）用机螺丝固定在托板上。
（c）根据已固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。
然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。
3.3.2吊顶花灯组装：（a）首先将导线从各个灯口穿到灯具本身的接线盒里。
一端盘圈、涮锡后压入各个灯口。
（b）理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线。
（c）将电源引入线从吊杆中穿出。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录编号mas交底内容：3.4、灯具安装：1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
3.5.2.1照明开关安装，应符合以下要求：3.5.2.2灯的开关位置应便于操作，安装的位置必须符合设计要求和规范的规定。
12、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
灯具开关插座面板安装技术交底.doc
2.6开关安装应符合以下要求
，应符合以下要求：
，安装的位置必须符合设计要求和规范的规定。
，宜采用同一系列的产品，开关的通断位置应一致mm。
，应符合以下要求：
1)相线应经开关控制。接线时应仔细辩认，识别导线的相线与零线，严格做到一控制（即分断或接通）电源相线，应使开关断开后灯具上不带电。
1.2吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。
1.3接线柱：应完好无损，所有配件齐全。
1.4支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。
1.5灯卡具(爪子)：塑料灯卡具(爪子)不得有裂纹和缺损现象。
1.6其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒(法兰盘)、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂(松香、酒精)、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。
2)扳把开关通常为两个静触点，分别由两个接线桩连接；连接时除应把相线接到开关上外，并应接成扳把向上为开关，扳把向下为关灯。接线时不可接反，否则维修灯具时，易造成意外的触电或短路事故。接线后将开关芯固定在开关盒上，将扳把上的白点（红点）标记朝下面安装；开关的扳把必须安正，不得卡在盖板上；盖板与开关芯用机螺丝固定牢固，盖板应紧贴建筑物表面。
开关插座面板施工技术交底
施工技术交底记录交底提要动力与照明工程/开关插座面板安装交底内容：一、施工准备1、劳动力组织进行各类开关、插座安装作业，主要需电工5人，另需普工6人配合。
2、工机具准备常用电工工具、兆欧表、万用表、电笔、手电钻、钳形电流表、电烙铁、电流表、手动工具等。
3、材料准备电线、接地线、压线鼻子、各类开关插座等。
4、作业条件各风、水、电专业设备安装、调试完成，涉及交叉作业的弱电专业安装完成，装修工程结束后，可安排开关、插座的安装。
二、安装流程及作业步骤1、安装流程2、作业步骤安装前先将底盒清理干净，按照设计图纸进行接线，接好线检查无误后进行面板安装，最后通电试运行。
三、施工技术要求1、本工程必需管路导线，底盒已敷设完毕，底盒收口平整，并需要与接地线连接，线路绝缘摇测已确认无误，墙面的批荡、油漆等内墙装修工作已完成后进行；2、插座的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一房间内开关方向应一致；同一室内安装的开关、插座高度差小于5mm，成排安装高度应一致，高度差小于0.5mm；3、安装前需对盒内进行清理，将杂物清除干净，并再次核实校线后的标记是否正确，电线的绝缘部分不能切剥过多，以刚好能完全插入接线孔的长度为宜，要尽量减少盒内导线裸露的部分。
压接螺丝一定要拧紧。
注意区分相线、零线及保护地线，不得混乱。
4、插座接线：单相两孔在接线时，面对插座，左极接零线、右极接相线或上极为相线、下极接零线。
单相三孔地线在上方，零线在左方，相线在右方。
接地（PE）线在插座间不串联连接。
5、开关、插座安装：翘板式开关安装高度为底边距地1.3m，距门口为200mm，暗装开关的面板要端正、严密，与墙面平齐，成排开关安装的高度应一致，高低差不大于2mm。
6、暗装插座底边距地面0.3m，其中卫生间、冷水机房及各泵房内采用防水型插座安装高度底边距地面1.5m。
插座面板要端正、严密与墙面平齐。
成排安装的插座高度一致，高低差不大于2mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底人：
接受人：
山东省建设工程质量监督总站监制
2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。
3)接地(PE)或接零(PEN)线在插座间不串联连接。
3、特殊情况下插座安装应符合下列规定：
1)当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；
8、开关安装规定
①安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致，且操作灵活，接触可靠。
②开关安装的位置应便于操作，开关边缘距门框的距离为0.15～0.2m；若设计无特殊要求，扳把开关下底距地面高度为1.4米。③相线应经开关控制；民用住宅严禁装设床头开关。
2)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤、装饰帽齐全；
3)地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
6、照明开关安装应符合下列规定：
1)开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，开关距地面高度1.3m；拉线开关距地面高度2～3m，层高小于3m时，拉线开关距顶板不小于lOOmm，拉线出口垂直向下；
2)潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。
4、照明开关安装应符合下列规定：
1)同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠：
2)相线经开关控制；民用住宅无软线引至床边的床头开关。
5、插座安装应符合下列规定：
1)当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8；
技术(安全)交底记录
鲁DQ—004
工程名称
施工单位分项工程名称开关、插座安装交底日期
交底内容：
1、当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。
2、插座接线应符合下列规定：
1)单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；
2)相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm；3)暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。
7、插座接线规定：
①单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。②单相三孔及三相四孔的接地或接零线均应在上方，接线：先将盒内甩出的导线留出维修长度(15～20cm)削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。
