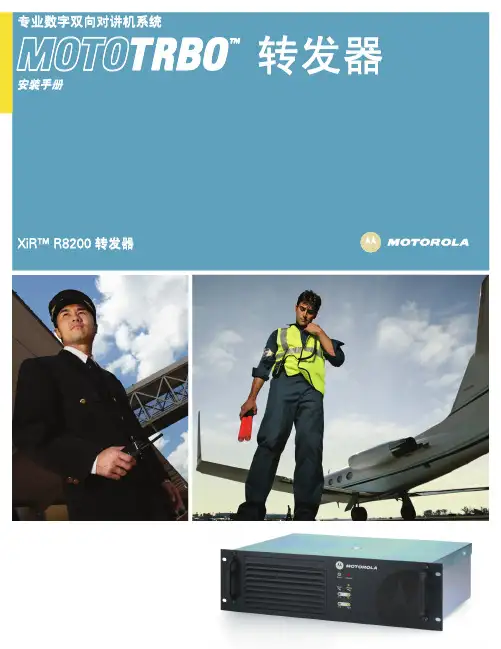

R8200数字中继中文说明
MOTOROLA、 M 格式商标均为美国专利商标局注册商标。所有的产品或服务的名字均由所有者拥有。 © 2007, 2008 摩托罗拉公司 。
i
安装要求符合射频 (RF) 能量辐射安全标准
注意！
本对讲机旨在用于某些职业 / 受控应用，在这些应用中使用者完全了解辐射的可能性，而且能够采取措施来控 制辐射并符合 FCC 的规定。本机没有授权用于普通大众、消费者或其他用途。 为确保符合射频能量安全标准：
产品安全和射频辐射说明 ..............................................................................................................................i 手册修订 .......................................................................................................................................................i 定购部件 .......................................................................................................................................................i 计算机软件版权 ............................................................................................................................................i 文档版权 .......................................................................................................................................................i 免责声明 .......................................................................................................................................................i 商标 ..............................................................................................................................................................i

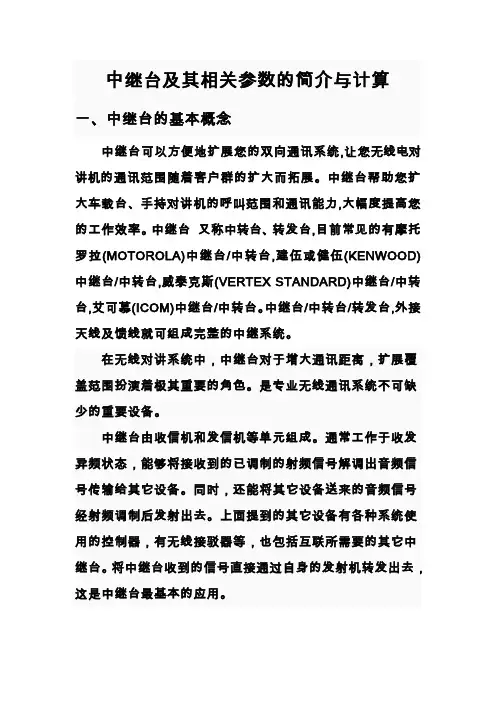

中继台及其相关参数的简介与计算(精)
中继台及其相关参数的简介与计算一、中继台的基本概念中继台可以方便地扩展您的双向通讯系统,让您无线电对讲机的通讯范围随着客户群的扩大而拓展。
中继台帮助您扩大车载台、手持对讲机的呼叫范围和通讯能力,大幅度提高您的工作效率。
中继台又称中转台、转发台,目前常见的有摩托罗拉(MOTOROLA)中继台/中转台,建伍或健伍(KENWOOD)中继台/中转台,威泰克斯(VERTEX STANDARD)中继台/中转台,艾可慕(ICOM)中继台/中转台。
中继台/中转台/转发台,外接天线及馈线就可组成完整的中继系统。
在无线对讲系统中，中继台对于增大通讯距离，扩展覆盖范围扮演着极其重要的角色。
是专业无线通讯系统不可缺少的重要设备。
中继台由收信机和发信机等单元组成。
通常工作于收发异频状态，能够将接收到的已调制的射频信号解调出音频信号传输给其它设备。
同时，还能将其它设备送来的音频信号经射频调制后发射出去。
上面提到的其它设备有各种系统使用的控制器，有无线接驳器等，也包括互联所需要的其它中继台。
将中继台收到的信号直接通过自身的发射机转发出去，这是中继台最基本的应用。
因此，中继台必须能够全双工工作，即收发同时工作，并且发射时不能影响接收机的正常工作。
由于中继台工作的基本特点，再加上多台中继台组合一起使用的特点，对中继台的技术指标相对于移动台要有更高的和更特殊的要求。
除一台中继台组成的单信道常规地面通讯系统之外，还可以利用中继台经同轴电缆，功分器，架设多幅分布天线，实现楼宇、酒店等建筑物地下和地面的覆盖通讯，此外多台中继台组成集群系统以及各种带状或星形结构的通讯网。
中继台调试集成安装的指标直接影响到系统的通讯距离和系统网络语音质量及功能。
二、中继台通讯距离的工程计算1．无线电波传输损耗工程实用公式LM(dB)=88.1+20lgF-20lgh1h2+40lgd式中：F—通讯工作频率(MHz)h1—通讯对象A点天线高度(m)h2—通讯对象B点天线高度(m)d—A点和B点的通讯距离(m)上述实用公式仅限于VHF 150MHz和UHF 400～470MHz频段，并且地形起伏高度在15m左右，通讯距离在65km范围内。
8200系列网络视频服务器 快速使用指南
8200系列网络视频服务器快速使用指南8200系 列 网 络 视 频 服 务 器 （Network Video Server）快 速 使 用 指 南 (版本 3.0)第 1 页共 50 页8200系列网络视频服务器快速使用指南注 明：非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
本手册的内容将根据产品功能的增强而更新，并将定期改进或更新。
本手册中描述的产品，更新的内容将会在本手册的新版本中加入，恕不另行通知。
第 2 页共 50 页8200系列网络视频服务器快速使用指南目 录第一章：产品简介 (5)1.1主要功能及特点 (5)1.2 技术规格 (7)1.3 主要应用 (9)第二章 安装 (9)2.1 注意事项 (9)2.2 外观及接口说明 (10)2.3 硬件安装 (13)2.3.1 网络拓扑图 (13)2.3.2 报警输出连接说明 (14)2.4客户端软件的安装 (14)第三章 参数配置 (20)3.1 通过 IE 浏览器进行参数配置 (21)3.2 通过客户端软件进行参数配置 (25)第四章 广域网接入 (31)4.1 使用 PPPoE 接入 (31)4.2 广域网访问 (34)第五章 常见问题解答 (43)第 3 页共 50 页8200系列网络视频服务器快速使用指南附录出厂默认参数表 (48)第 4 页共 50 页8200系列网络视频服务器快速使用指南第一章：产品简介网络视频服务器是用于数字音视频在以太网实时传输的设备,采用特别针对多媒体处理而设计的可编程高速数字信号处理器（DSP）,结合高性能的操作系统和音、视频压缩算法，使得图像传输更加流畅并且显示更加清晰细腻；它内置WEB服务器,可以增强传统监视系统的性能，并为在一个安全的局域网或互联网上发布监控图像提供网络连通性。
视频摄像机的管理、配置和监控等功能都很容易通过浏览器（Internet Explore）来完成,操作简单方便。
motorola中继台irr设备参数
设备参数：
1、XIRR8200
专业无线对讲机常规通讯系统是无线通讯领域唯一尚未实现数字化的系统。
摩托罗拉在全球引领无线对讲机系统数字化进程。
XiR R8200数字中继台作为摩托罗拉首款数字中继台，帮您实现有限的模拟技术无法逾越的无限的数字技术功
利用互联网可以最多互联15个数字中继台，可以实现无线信号的大
区域覆盖，以及跨城市、跨国家的基站互联。
➢支持漫游
XIRR8200数字中继台支持漫游功能。
设置为漫游的数字对讲机当接
收到的数字中继台的信号低于设定值时，会自动搜索更强的中继台
信号，自动切换并锁定。
用户无需关注信道，尽享跨区通讯的便利。
➢远程诊断和控制软件RDAC*
系统管理员可以使用RDAC软件远程诊断、控制和管理数字中继台。
实现功能：
●中继台状态诊断
●有效/失效
●模拟/数字
●联网/本地转发
●可以根据客户需求配置
技术参数
一般规格
-30C +60 C。
工程设备技术参数汇总
MOTOTRBO R8200中继台专业无线对讲机常规通讯系统是无线通讯领域唯一尚未实现数字化的系统。
摩托罗拉在全球引领无线对讲机系统数字化进程。
XiR R8200数字中继台作为摩托罗拉首款数字中继台，帮您实现有限的模拟技术无法逾越的无限的数字技术功能，为您带来无限的使用价值。
XiR R8200中转台是MOTOROLA公司生产的一款高性能、高可靠性的产品，采用了先进的电路技术和模块结构技术，提供了一个全频段覆盖的高性能，高可靠，稳定的无线收发功能。
设备特点TDMA(时分多址) 2时隙工作一个数字中继台相当于2个模拟中继台。
TDMA(时分多址) 2时隙工作节省了频率资源一对频率相当于模拟中继台两对频率具有网络接口和USB接口支持第三方软件供应商开发调度软件实现数据/短信/GPS等应用具有网络接口支持最多15个中继台的IP互联，实现：(1)无线信号的大区域覆盖；(2)跨城市/跨国家的基站互联支持双机热备份：当主机出现故障时自动切换到备用机工作支持远程诊断和控制软件RDAC，可以实现中继台远程监控支持第三方内置双工器支持IP互联利用互联网可以最多互联15个数字中继台，可以实现无线信号的大区域覆盖，以及跨城市、跨国家的基站互联。
支持漫游XIRR8200数字中继台支持漫游功能。
设置为漫游的数字对讲机当接收到的数字中继台的信号低于设定值时，会自动搜索更强的中继台信号，自动切换并锁定。
用户无需关注信道，尽享跨区通讯的便利。
远程诊断和控制软件RDAC*系统管理员可以使用RDAC软件远程诊断、控制和管理数字中继台。
实现功能：●中继台状态诊断●有效/失效●模拟/数字●联网/本地转发●发射功率（高/低）●可用信道●信号场强●IP地址和UDP端口●中继台报警●接收机故障报警●发射机故障报警●温度过热报警●电源故障报警●主风扇故障报警●中继台控制●中继器打开/关闭●切换信道●切换发射功率（高/低）●重启中继台●RDAC远程监控管理界面图●可以根据客户需求配置技术参数一般规格XiR R8200UHF VHF信道容量16典型射频输出25-40 W 25-45 W 频率403-470 MHz 136-174 MHz 外形尺寸(高x宽x厚) 132.6 x 482.6 x 296.5毫米5.22 x 19 x 11.67英寸电压要求100 – 240 VAC (13.6 VDC)重量14千克(31磅)电流消耗待机发射1.0A (100 VAC), 0.5A (240 VAC) 4.0A (100 VAC), 1.8A (240 VAC)工作温度范围-30C+60 C最大工作周期100%FCC说明ABZ99FT4025 ABZ99FT3025接收机频率403-470 MHz 136-174 MHz 信道间隔12.5 kHz/ 25 kHz频率稳定度(-30°C、+60°C、+25°C)(-30°C+60°C+25°C) +/- 0.5 ppm模拟灵敏度0.3 uV (12 dB SINAD0.4 uV (20 dB SINAD)0.22 uV（典型）数字灵敏度5% BER: 0.3 uV互调TIA603C ETS 75 dB 70 dB邻近信道选择性60 dB @ 12.5 kHz70 dB @ 25 kHz杂散抑制TIA603C ETS 75 dB70 dB80 dB70 dB音频失真@ 额定音频3%（典型）交流声与噪声-40 dB @ 12.5kHz-45 dB @ 25kHz音频响应+ 1、-3 dB传导杂散发射-57 dBm发射机频率403-470MHz 136-174MHz信道间隔12.5kHz/25kHz频率稳定度(-30°C、+60°C、+25°C) +/- 1.5 ppm (XiR M8260) +/- 0.5 ppm (XiR M8268)功率输出25-40W 25-45W 调制限制+/- 2.5kHz @ 12.5kHz+/- 5.0kHz @ 25kHzFM交流声和噪声-40 dB @ 12.5kHz-45 dB @ 25kHz传导/辐射发射-36 dBm < 1GHz-30 dBm > 1GHz邻近信道功率-60 dB @ 12.5kHz-70 dB @ 25kHz 音频响应+1、-3 dB音频失真3%FM调制方式12.5 kHz：11K0F3E25 kHz：16K0F3E4FSK数字调制12.5kHz仅数据：7K60FXD12.5kHz数据和语音：7K60FXE 数字声码器类型AMBE+2™数字协议ETSI-TS102 361-1SYFY型物理发泡皱纹铜管外导体同轴电缆型号SYFY-50-7-3A(1/4＂) SYFY-50-9-3(3/8＂) SYFY-50-12(1/2＂) 执行标准Q/YC20224-97 Q/YC20224-97内导体结构铜包铝线铜包铝线铜包铝线绝缘结构泡沫聚乙烯泡沫聚乙烯泡沫聚乙烯外导体皱纹铜管皱纹铜管皱纹铜管外导体外径(mm) 8.7 10.8 14.0护套黑色聚乙烯黑色聚乙烯黑色聚乙烯护套外径(mm) 10.2 12.6 16.0最小弯曲半径(mm)80 100 125电缆重量(kg/m) 0.15 0.18 0.22工作温度(℃) -40~+80 -40~+80 -40~+80特性阻抗(Ω) 50±1 50±1 50±1最高使用频率(MHz)15000 12000 8000工作电压 1.0 1.16 1.59传输速比(%) 85 88 88衰减(dB/100m) 平均功率(kw)额定衰减额定衰减平均功率额定衰减平均功率30MHz 2.44 1.66 2.83 1.22 4.16 100MHz / 3.06 1.53 2.25 2.25 200MHz 6.31 4.37 1.08 3.22 1.57 300MHz / 5.38 0.87 3.98 1.27 400MHz / 6.25 0.75 4.63 1.1 900MHz / 9.60 0.67 7.2 0.67 1000MHz 14.95 10.02 0.47 7.56 0.67 2300MHz / 16.20 0.47 12.3 0.41 3000MHz 26.88 18.35 0.26 13.92 0.37 4000MHz / 22.10 0.22 / / 5000MHz 39.75 24.41 0.19 / / 8000MHz / 31.96 0.15 / /电压驻波比30-894(MHz)≤1.10 894-2300(MHz)≤1.15 2300-4000(MHz)≤1.22GF-400干线放大器性能指标项目指标下行上行频率范围GSM、CDMA、DCS、400MHz对讲增益≥45dB,按需确定输出功率33-43dBm 27-35dBm增益调节步长≥25dB/ 1dB Step ≥25dB/1dB Step自动电平控制输入信号电平增加10dB时，输出功率应保持在±1个dB内（2个dB内或关闭）频率误差≤输入频率的±5 X 10－8增益调整线性-10dB ±1.0dB -20dB ±1.0dB -30dB ±1.5dB带内波动≤2.0dB (P-P)互调衰减@信道间隔100KHz 工作频带内≤-56 dBc ≤-56dBc 工作频带外（偏离工作频段边沿2.5MHz）9KHz~1GHz:≤－36dBm/30KHz1GHz~12.75GHz: ≤－30dBm/30KHz杂散发射工作频带内≤－15dBm/30KHz工作频带外（偏离工作频段边沿2.5MHz）9KHz~1GHz: ≤－36dBm/30KHz1GHz~12.75GHz: ≤－30dBm/30KHz带外抑制≥70dB时延≤1.5 μs驻波比≤1．4:1噪声系数≤5 dB直放站底部噪声≤-55dBm ≤－42dBm 阻抗50 Ohms输入输出接口N型（阴头）耦合器用途GSM、CDMA、DCS、数字集群室内分布系统工作频带400-470MHz ， 800-2200MHz耦合度5dB：5±0.3dB 10dB：10±0.5dB 15dB：15±1dB 20dB：20±1dB插损5dB：≤2.2dB 10dB：≤0.5dB 15dB：≤0.5dB 20dB：≤0.4dB阻抗50Ω驻波比≤1.3 功率50W 接头类型N-K 环境温度-30～55℃相对湿度≤95％室内天线产品规格书400MHZ全向吸顶天线DZXD-400G天线性能指标电性能指标机械性能工作频段（MHz）403-425 外形最大尺寸（mm）￠165X95 增益（dB i）≥3.2 重量（kg）150g 方向图圆度（dB）土2 辐射体材料RF板水平平面（°）360 天线罩材料阻然ABS 垂直平面（°）40 工作温度（℃）-30～+45 三阶互调（dB m）≤107 存储温度（℃）-40～+55 电压驻波比≤2 吊紧罗杆长度(mm) 50 mm 功率容量（W）20 连接电缆型号5DFB极化方式垂直连接电缆长度0.3M输入阻抗（∩）50接头形式N-K功分器用途GSM、CDMA、DCS、数字集群室内分布系统工作频带400-520 MHz ，800-1000MHz ，800-2200MHz插损（不包含分配比）二功分：≤0.4dB 三功分：≤0.5dB 四功分：≤0.6dB阻抗50Ω驻波比≤1.3功率50W 接头类型N-K环境温度-30～55℃相对湿度≤95％室外天线产品名称玻璃钢全向天线产品说明应用方向:400MHz 频段λ点对多点λλ无线视频系统无线集群系统λ特点:高增益，小体积λ宽带宽λ玻璃钢封装λλ环境适应性强牢固的钢制安装套件λ电气参数型号TQJ-400C频率范围-MHz 400～480带宽－MHz 16增益-dBi 7.8垂直面波瓣宽度－°17驻波比≤1.5输入阻抗-Ω50极化方式垂直最大功率-W 100接头型号SL16或用户指定机械参数天线长度-m 1.8重量-kg 2支撑杆直径-mm φ40～50。
大厦的无线对讲系统设计方案
目c:\iknow\docshare\data\cur_work\附件二----轨道交通办公楼无线对讲设备清单价格表.xls录2.12.22.34.14.24.34.4附件一附件二九：成功案例 8一、概述本大厦由南北楼两栋高层组成，南楼为办公楼，北楼为五星级酒店，南楼地上18层，北楼地上19层，地下2层为停车场。
大楼总建筑面积为15.47万平方米。
由于楼内建筑结构复杂及电子设备的影响，造成无线对讲信号无法达到楼内各个区域，尤其是楼梯及消防梯。
建设楼宇内无线对讲系统对于客服、保安等部门各项管理工作将带来极大的便利。
可实现高效、即时的处理各种事件，最大限度地减少可能造成的损失。
尤其是紧急事件发生时，一套覆盖整个中心（包括楼梯、电梯）的无线对讲系统，无处不通，一呼百应，呼之即来，能够快速组织调动人员，进行逃生、抢险、救援等工作，有效实施应急预案。
因此楼宇内的无线对讲覆盖系统是大厦不可或缺的硬件设备。
二、设计依据2.1有关文件2.1.1 GB/T15844.1-1995《移动通信调频无线电话机通用技术条件》2.1.2 GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》2.1.3 GB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》2.1.4 GB/T50314-2000《智能建筑设计标准》2.1.5 GB6282-86《25-1000MHz陆地移动通讯网通过用户线接入公用通信网的接口参数》2.1.6系统选用设备的有关技术参数---见附后。
2.2用户需求2.2.1 系统场强要能够覆盖整个建筑群的地下和地面各层以及周边区域,达到无盲区通信（包括楼梯及电梯）。
2.2.2 系统主要设备采用知名品牌产品,要求运行可靠，性能价格比高，经济实用。
2.2.3 系统按3条话路即3个独立信道设置，对讲机编程相应的频道，达到一呼百应的效果。
2.3无线电管理部门对建网的要求2.3.1 按照无线电管理部门《设台组网管理工作程序》申请使用频率。
无线对讲系统设备参数详解
·无线对讲系统设备参数详解设计单位：河南讯罗通信技术有限公司日期：2013年07月14日1.1XiR R8200数字中继转发站摩托罗拉的XiR R8200系列中继转发信道机可以在 UHF、VHF和低频段下工作,适合各种应用,能够与现有的基础设施集成,以满足您的需要。
19”标准机柜的设计,让使用更加灵活。
频率范围：136-174MHz 403~470MHz信道间隔：12.5KHz射频输出功率：45W频率稳定性：+/-0.5PPM接收机互调：75dB接收机邻近信道选择：60dB/12.5kHz支持数字TDMA模式下2个同步语音或数据信道高功率下100%连续工作周期可在模拟或数字模式下工作耐用性和可靠性符合美国军标810C、D、E和F显示屏：LED 指示灯可显示开启、中继台禁用、数字模式、模拟模式机身颜色：黑色产品尺寸：132.6x482.6x296.5mm1.2合路分路平台合路器FH420-2(品牌：讯罗通信)频率范围：400～430MHz插损：≤3.5信道间隔：≥80dB输入端口电压驻波比：≤1.25:1输出端口电压驻波比：≤1.25:1输入功率：100W接口：Ｎ型温度范围:零下25至55℃尺寸:1U分路器JF420-2((品牌：讯罗通信)频率范围：400～430MHz增益：0~5dB输入端电压驻波比：≤1.5：1输出端电压驻波比：≤1.5：1IP3：≥5dBm系统供电电压：AC-220V接口：N尺寸：1U1.3双工器SGQ-420D((品牌：讯罗通信)频率范围：400～470MHz收、发频率间隔：10MHz插入损耗:≤1.25dBRx端对Tx抑制度:≥80dBTx端对Rx抑制度：≥80dB承受功率:≥50w接口类型：N尺寸:1U1.4室内全向吸顶天线TX-420(品牌：讯罗通信)频率范围: 400-490 MHz带宽:16 MHz增益:2.15 dBi驻波比:≤2.0阻抗:50Ω极化方式:垂直最大功率:50 W接头型号:N座天线尺寸:Ф165×94 mm重量:250 g安装方式:螺母板固定于天花板1.5室外全向吸顶天线TQJ-420(品牌：讯罗通信)频率范围: 400~480 MHz带宽:16 MHz增益:7.8 dBi驻波比:≤1.5阻抗:50Ω极化方式:垂直最大功率:100 W接头型号:N座天线尺寸:1.8m重量:2Kg1.6避雷器BLQ-420(品牌：讯罗通信)工作频率：0~2500MHz驻波：≤1.1插损：≤0.2dB放电开始电压：DC350V±15%冲击波放电电压：1000V冲击波电流耐量：6000A接头类型：N型尺寸：77X41X21重量：114g1.7同轴电缆HCAAYZ-50-12(品牌：中天日立)为减少信号在传输过程中的衰减及干扰，我们建议采用符合移动通信规范标准的低烟无卤波纹管通信同轴线缆，具备一下优点：直径12-22mm管径信号衰减小于普通线缆一半 2.5~4.9dB/100米；屏蔽层全铜覆盖，抗干扰能力强，泄露量小；低烟无卤符合消防要求；最大使用频率：8.8 GHZ速度系数：88%电容：76 pF/m额定功率峰值： 58 KW内导体直流电阻：1.62Ω/Km外导体直流电阻：2.08Ω/Km绝缘介电强度：6000 DC.V最大电压驻波比：≤1.15特性阻抗：50±1Ω三阶交调：≥155 dBc平均功率：VSWR 1.0环境温度：40℃，内导体温度100℃1.8耦合器与功分器耦合器OHQ-420(品牌：讯罗通信)频率范围：350～480MHz端口驻波：≤1.30端口隔离：≥20dB互调：≤-120dB工作湿度：≤95%最大输入功率：50w接口：Ｎ型温度范围：零下25至55℃尺寸：175×55×18mm功分器GFQ-420-2（讯罗通信）频率范围：400～500MHz端口驻波:≤1.25端口隔离:≥28dB插入损耗:≤3.3dB工作湿度:≤95%接口:Ｎ型温度范围:零下20至55℃尺寸:95×70×24mm1.9干线放大器GF-420（品牌：讯罗通信）频率范围：403-470MHz收发间隔：10MHz带宽：2MHz输入功率:10mw、20mw、30mw、40mw输出功率:600mw、10w、16w、20w增益:13dB带内波动:≤2dB波形质量：≥0.96频率误差：≤3.3Hz电压驻波比：≤1.25传输时延：≤3μS阻抗：50Ω接口：N型尺寸：500×300×100mm（挂墙安装）1.10数字对讲机XiR P8200（品牌：摩托罗拉）频率范围：136-174MHz 403~470MHz射频输出功率：3W频道数量：32个信道间隔：12.5KHz频率稳定性：+/-1.5PPM接收机互调：70dB接收机邻近信道选择：60dB/12.5kHz耐用性和可靠性符合美国军标810C、D、E和F供电时间：数字模式下13小时，模拟模式下9小时机身颜色：黑色产品尺寸：131.5x63.5x35.2mm1.11数字对讲机XiR P8260（品牌：摩托罗拉）率：136 — 174 MHz , 350-400MHz ,403 — 470MHz功率输出：1~4W (UHF)，1~5W (VHF)信道： 160信令： ETSI DMR Tier 2选件板：有键盘：有显示屏：有紧急报警按键：有文本消息传送：有电池寿命： 9 小时（模拟），13 小时（数字）—配有 IMPRES 1500 mAH 锂电池军用标准：符合军标 MIL-STD 810C、D、E 和 F 及 IP57 标准本质安全：是重量：360 克（含 IMPRES 1500 mAH 锂电池）外形尺寸： 131.5 毫米 x 63.5 毫米 x 35.2 毫米1.12遥距控制组件XiR M8268（品牌：摩托罗拉）频率：136 - 174 MHz, 350-400MHz, 403 - 470MHz信道：160功率输出：UHF - 1 至 25W（低功率），25 至 40W（高功率），VHF - 1 至 25W（低功率），25 至 45W（高功率）信道间隔：12.5 kHz（模拟/数字），25 kHz（模拟）电源：13.8 VDC显示屏：双行显示重量：1800 克内置 GPS ：有外形尺寸：51 毫米 x 175 毫米 x 206 毫米利用 TDMA 技术，在一个许可频率，可获得两倍的呼叫容量可以为模拟或数字运行进行专门的软件配置 - 实现模拟到数字的平稳转换集成的 GPS 模块开拓了新的跟踪和定位服务应用，同时提高了安全性集成语音和数据，既可以提高无线对讲机的工作效率，又可以为多种应用提供支持。
摩托罗拉XiR P8200 8208系列无屏手持对讲机--中文版
8200说明书
放大/缩小：放大、缩小键。按下“放大”、“缩小”键，即可缩放屏幕上 的图像。
- 14 -
HV-8200
遥控器操作指南
电源
1 旋转
存储
4 负片
7 文本 删除
投 影 切换 机
2 冻结
5 镜像
8 黑白
放大
设置 运行
聚远
电脑 展台
自动 缩小
音量+ 亮度+
画面 上移
音量- 亮度-
画面 下移
3 灯光
6 9
退出
展示台与其它设备连接图（连接其它设备之前，请先关掉电源）
调部件
调节镜头方向
垂直旋转330度
- 10 -
调节臂灯方向
HV-8200
收藏展示台
1. 将臂灯倒向展示台面。
- 11 -
HV-8200 2. 小心地把镜头从上向内方向旋转到镜头朝外位置，然后把镜头支杆
倒向控制面板。
注意：请将展示台平放，严禁用展示台的侧面或后面着地，请勿将镜头 支杆用作搬移提手。
MIC：
麦克风输入接口；
PROJECTOR： 展台控制投影机 RS232 接口；
-7-
HV-8200
遥控面板 遥控器上按键的使用方法，请参考“操作指南”。
电源
1 旋转
存储
4 负片
7 文本 删除
投 影 切换 机
2 冻结
5 镜像
8 黑白
放大
3 灯光
6 9
退出
设置 聚远 自动
运行
电脑 展台
缩小
音量+ 亮度+
HV-8200
部件名称
镜头
镜头支杆
底灯 遥控器插槽
MOTOROLA中继台XIRR8200设备参数
MOTOROLA中继台XIRR8200设备参数设备参数：1、XIRR8200专业⽆线对讲机常规通讯系统是⽆线通讯领域唯⼀尚未实现数字化的系统。
摩托罗拉在全球引领⽆线对讲机系统数字化进程。
XiR R8200数字中继台作为摩托罗拉⾸款数字中继台，帮您实现有限的模拟技术⽆法逾越的⽆限的数字技术功能，为您带来⽆限的使⽤价值。
XiR R8200中转台是MOTOROLA公司⽣产的⼀款⾼性能、⾼可靠性的产品，采⽤了先进的电路技术和模块结构技术，提供了⼀个全频段覆盖的⾼性能，⾼可靠，稳定的⽆线收发功能。
设备特点TDMA(时分多址) 2时隙⼯作⼀个数字中继台相当于2个模拟中继台。
TDMA(时分多址) 2时隙⼯作节省了频率资源⼀对频率相当于模拟中继台两对频率具有⽹络接⼝和USB接⼝⽀持第三⽅软件供应商开发调度软件实现数据/短信/GPS等应⽤具有⽹络接⼝⽀持最多15个中继台的IP互联，实现：(1)⽆线信号的⼤区域覆盖；(2)跨城市/跨国家的基站互联⽀持双机热备份：当主机出现故障时⾃动切换到备⽤机⼯作⽀持远程诊断和控制软件RDAC，可以实现中继台远程监控⽀持第三⽅内置双⼯器⽀持IP互联利⽤互联⽹可以最多互联15个数字中继台，可以实现⽆线信号的⼤区域覆盖，以及跨城市、跨国家的基站互联。
⽀持漫游XIRR8200数字中继台⽀持漫游功能。
设置为漫游的数字对讲机当接收到的数字中继台的信号低于设定值时，会⾃动搜索更强的中继台信号，⾃动切换并锁定。
⽤户⽆需关注信道，尽享跨区通讯的便利。
远程诊断和控制软件RDAC*系统管理员可以使⽤RDAC软件远程诊断、控制和管理数字中继台。
实现功能：●中继台状态诊断●有效/失效●模拟/数字●联⽹/本地转发●发射功率（⾼/低）●可⽤信道●信号场强●IP地址和UDP端⼝●中继台报警●接收机故障报警●发射机故障报警●温度过热报警●电源故障报警●主风扇故障报警●中继台控制●中继器打开/关闭●切换信道●切换发射功率（⾼/低）●重启中继台●RDAC远程监控管理界⾯图●可以根据客户需求配置技术参数⼀般规格接收机发射机。
motorola中继台xirr8200设备参数
设备参数：1、XIRR8200专业无线对讲机常规通讯系统是无线通讯领域唯一尚未实现数字化的系统。
摩托罗拉在全球引领无线对讲机系统数字化进程。
XiR R8200数字中继台作为摩托罗拉首款数字中继台，帮您实现有限的模拟技术无法逾越的无限的数字技术功能，为您带来无限的使用价值。
XiR R8200中转台是MOTOROLA公司生产的一款高性能、高可靠性的产品，采用了先进的电路技术和模块结构技术，提供了一个全频段覆盖的高性能，高可靠，稳定的无线收发功能。
设备特点TDMA(时分多址) 2时隙工作一个数字中继台相当于2个模拟中继台。
TDMA(时分多址) 2时隙工作节省了频率资源一对频率相当于模拟中继台两对频率具有网络接口和USB接口支持第三方软件供应商开发调度软件实现数据/短信/GPS等应用具有网络接口支持最多15个中继台的IP互联，实现：(1)无线信号的大区域覆盖；(2)跨城市/跨国家的基站互联支持双机热备份：当主机出现故障时自动切换到备用机工作支持远程诊断和控制软件RDAC，可以实现中继台远程监控支持第三方内置双工器支持IP互联利用互联网可以最多互联15个数字中继台，可以实现无线信号的大区域覆盖，以及跨城市、跨国家的基站互联。
支持漫游XIRR8200数字中继台支持漫游功能。
设置为漫游的数字对讲机当接收到的数字中继台的信号低于设定值时，会自动搜索更强的中继台信号，自动切换并锁定。
用户无需关注信道，尽享跨区通讯的便利。
远程诊断和控制软件RDAC*系统管理员可以使用RDAC软件远程诊断、控制和管理数字中继台。
实现功能：中继台状态诊断有效/失效模拟/数字联网/本地转发发射功率（高/低）可用信道信号场强IP地址和UDP端口中继台报警接收机故障报警发射机故障报警温度过热报警电源故障报警主风扇故障报警中继台控制中继器打开/关闭切换信道切换发射功率（高/低）重启中继台RDAC远程监控管理界面图可以根据客户需求配置技术参数一般规格-30C +60C 接收机发射机。
无线对讲
目录1.系统功能概述 (2)2.系统设计原则 (2)3.系统特点 (2)4.系统结构设计及原理叙述 (3)5.系统设备技术指标 (4)3.1 数字对讲系统基站 (4)3.2 中心调度台（遥距控制组件） (5)3.3 数字手持对讲机 (7)3.4 室内天线分布系统设备 (8)1.系统功能概述无线对讲系统具有机动灵活，操作简便，语音传递快捷，使用经济之特点，是实现生产调度自动化和管理现代化的基础手段。
由于项目建筑结构复杂及电子设备的影响，造成无线对讲机信号无法到达项目内各个区域，尤其是地下室、消防通道、电梯等区域。
建设无线对讲系统对于安保、工程、保洁等部门各项管理工作将带来极大的便利。
可实现高效、即时的处理各种突发事件，最大限度地减少可能造成的损失。
尤其是紧急事件发生时，一套覆盖整个项目的无线对讲系统，无处不通，一呼百应，呼之即来，能够快速组织调度人员，进行逃生、抢险、救援等工作，有效实施应急预案。
因此无线对讲覆盖系统是各类大型项目不可或缺的硬件设备。
2.系统设计原则（1）在保证系统覆盖信号的质量的前提下，尽可能降低工程造价成本，采用适宜的线缆及器件。
（2）设计避免施工的难度：尽量在设计时考虑施工过程中，原器件安装牢固，馈线的铺设简便、易行，保证施工时最小程度破坏楼宇结构和美观，确定合理的走线方式。
（3）场强与信号情况：设计中尽量作到室内场强均匀，并有足够的边缘信号强度，合理选择天线的类型和规划天线的输出功率及布放位置，使在满足设计要求达到良好的均匀覆盖同时，采用的天线数量最少。
（4）控制信号泄漏：为建立较完美的无线覆盖网络，在设计时兼顾边缘场强的计算，保证不会产生明显的信号泄漏，同时覆盖网络必须对外界的干扰小,并且不易受到其他同类设备的干扰。
3.系统特点本项目无线对讲系统具有保密性强、频率利用率高、通话质量提高、语音和数据并存、调度管理易实现等特点。
4.系统结构设计及原理叙述本系统采用常规无线通讯系统，按讲通话，一呼百应，达到楼宇内通信无盲区、建筑群内部通信覆盖率接近100%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备参数：
1、XIRR8200
专业无线对讲机常规通讯系统是无线通讯领域唯一尚未实现数字化的系统。
摩托罗拉在全球引领无线对讲机系统数字化进程。
XiR R8200数字中继台作为摩托罗拉首款数字中继台，帮您实现有限的模拟技术无法逾越的无限的数字技术功能，为您带来无限的使用价值。
XiR R8200中转台是MOTOROLA公司生产的一款高性能、高可靠性的产品，采用了先进的电路技术和模块结构技术，提供了一个全频段覆盖的高性能，高可靠，稳定的无线收发功能。
设备特点
➢TDMA(时分多址) 2时隙工作一个数字中继台相当于2个模拟中继台。
➢TDMA(时分多址) 2时隙工作节省了频率资源一对频率相当于模拟中继台两对频率
➢具有网络接口和USB接口支持第三方软件供应商开发调度软件实现数据/短信/GPS等应用
➢具有网络接口支持最多15个中继台的IP互联，实现：(1)无线信号的大区域覆盖；(2)跨城市/跨国家的基站互联
➢支持双机热备份：当主机出现故障时自动切换到备用机工作
➢支持远程诊断和控制软件RDAC，可以实现中继台远程监控
➢支持第三方内置双工器
➢支持IP互联
利用互联网可以最多互联15个数字中继台，可以实现无线信号的大
区域覆盖，以及跨城市、跨国家的基站互联。
➢支持漫游
XIRR8200数字中继台支持漫游功能。
设置为漫游的数字对讲机当接
收到的数字中继台的信号低于设定值时，会自动搜索更强的中继台
信号，自动切换并锁定。
用户无需关注信道，尽享跨区通讯的便利。
➢远程诊断和控制软件RDAC*
系统管理员可以使用RDAC软件远程诊断、控制和管理数字中继台。
实现功能：
●中继台状态诊断
●有效/失效
●模拟/数字
●联网/本地转发
●发射功率（高/低）
●可用信道
●信号场强
●IP地址和UDP端口
●中继台报警
●接收机故障报警
●发射机故障报警
●温度过热报警
●电源故障报警
●主风扇故障报警
●中继台控制
●中继器打开/关闭
●切换信道
●切换发射功率（高/低）
●重启中继台
●RDAC远程监控管理界面图
●可以根据客户需求配置
技术参数
一般规格
-30C +60
C
接收机
发射机。
