C80型铝合金运煤敞车介绍
![C80型铝合金运煤敞车介绍](https://img.taocdn.com/s3/m/b586e077a45177232f60a2c9.png)

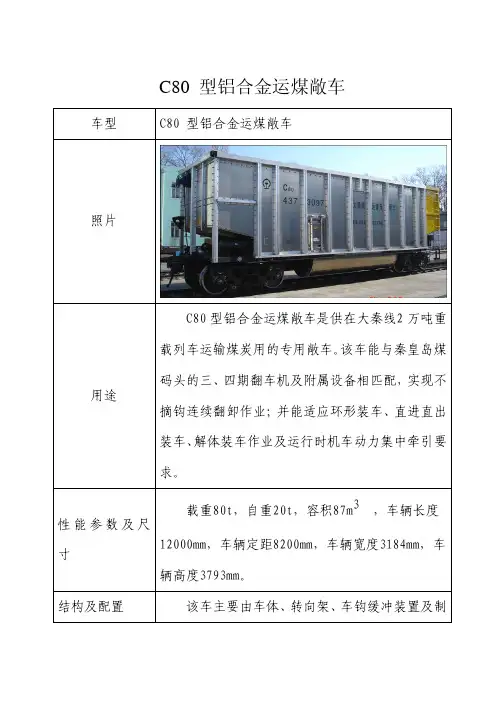

C80 型铝合金运煤敞车
车型 C80 型铝合金运煤敞车 照片
用途
C80 型铝合金运煤敞车是供在大秦线2 万吨重载列车运输煤炭用的专用敞车。
该车能与秦皇岛煤码头的三、四期翻车机及附属设备相匹配,实现不摘钩连续翻卸作业;并能适应环形装车、直进直出装车、解体装车作业及运行时机车动力集中牵引要求。
性能参数及尺寸
载重80t,自重20t,容积87m 3 ,车辆长度12000mm,车辆定距8200mm,车辆宽度3184mm,车辆高度3793mm。
结构及配置 该车主要由车体、转向架、车钩缓冲装置及制
动装置等组成。
1 车体
该车车体为双浴盆式、铝合金铆接结构,主要由底架、浴盆、侧墙、端墙和撑杆等组成。
其中:底架(中梁、枕梁、端梁)为全钢焊接结构;浴盆、侧墙和端墙均采用铝合金板材与铝合金挤压型材的铆接结构;浴盆、侧墙、端墙与底架之间的连接采用铆接结构。
2 空气制动装置
采用制动主管压力满足500kPa 和600kPa 的制动装置。
主要包括1 个120 型控制阀、2 个8″×10″整体旋压密封式制动缸、两套ST2-250 型双向闸瓦间隙自动调整器、直端球芯塞门、KZW-4G 型或TWG-1 型无级空重车自动调整装置、新型高摩合成闸瓦、压紧式管接头、编织制动软管总成、不锈钢管系及配件。
3 手制动装置
采用NSW 型手制动机。
C80B型不锈钢运煤敞车
![C80B型不锈钢运煤敞车](https://img.taocdn.com/s3/m/83d5d601dd36a32d7375818f.png)
C80B 型不锈钢运煤敞车
车型
C80B 型不锈钢运煤敞车
照片
用途 该车是我国适应2万吨编组运输的80t 级煤炭运输重
载专用车辆,能与秦皇岛三、四、五期煤码头的拨车机、列车定位机和三车翻车机等地面设施相匹配,实现不摘钩连续翻卸作业,并能适应环形装车、直进直出装车和解体装车作业。
性能参数及尺寸 载重80t,自重20t,容积84.8m3,车辆长度12000mm,车辆定距8200mm,车辆宽度3184mm,车辆高度3767mm。
结构及配置 该车主要由车体、转向架、车钩缓冲装置及制动装置等组成。
1 车体
该车车体为有中梁、平地板全钢焊接结构,主要由底架、侧墙、端墙、撑杆和车门等组成。
与货物接触的侧、端墙主要型材、板材及地板采用屈服强度为345MPa 的T4003不锈钢,底架(地板除外)主要型材、板材采用Q450NQR1高强度耐候钢。
2 空气制动装置
采用主管压力满足500kPa 和600kPa 的空气制动装置。
主要由120-1型控制阀、305x254的整体旋压密封式制动。
C80、C80A、C80B、C80C型系列运煤专用敞车和大秦线运用情况
![C80、C80A、C80B、C80C型系列运煤专用敞车和大秦线运用情况](https://img.taocdn.com/s3/m/37d5697449649b6648d747f0.png)
精品课件
按该车研制总体计划安排,为深入了解 和掌握不锈钢在国外铁路重载货车上的应用情况, 进一步提升我国铁路货车的技术水平,满足铁路重 载专用货车载重达80t升级换代新的使用要求,齐车 公司、太原钢铁集团、北京交通大学共同组团,于 2005年8月8~29日赴南非、澳大利亚、英国对不锈 钢煤车、矿石车的设计、制造、运用、检修等情况 进行了实地考察。
C80、C80A、C80B、C80C型 系列运煤专用敞车 及大秦线运用情况
中国北车集团 齐齐哈尔铁路车辆(集团)有限责任公司
精品课件
目 录
一、 国外铁路重载技术装备的发展概述 二、 国内铁路重载技术装备的现状 三、 大秦铁路2万吨重载运输用新型专用货车
开发研制的必要性 四、 C80型铝合金运煤敞车 五、 C80B型不锈钢运煤敞车
(4)南非铁路早期耐候钢煤车使用8年后需 对车体墙板进行一次截换的主要原因是:为最大限 度地降低车辆自重、增加车辆载重,南非铁路早期 的耐候钢煤车车体墙板厚度较薄(端、侧板厚均为 4mm);由于腐蚀及磨损的共同作用,导致车体墙板 过快减薄(一般为0.1mm/年),故该车通常在使用8 年时需对车体墙板进行一次全面截换。
精品课件
3 主要技术性能指标
载重(t) 自重(t) 总重(t) 轴重(t) 自重系数 每延米重(t/m) 容积(m3) 比容(m3/t)
80 ≤20
100 25 0.25 8.33 87 1.09
精品课件
车辆长度(mm)
12000
车辆定距(mm)
8200
车辆最大高度(mm)
3793
车辆最大宽度(mm)
大秦线开行重载列车新技术的应用(1)
![大秦线开行重载列车新技术的应用(1)](https://img.taocdn.com/s3/m/5cb868415ef7ba0d4a733bdc.png)
大秦线开行重载列车新技术的应用(1)线的概况。
结合大秦线的具体特点,从机务设备、车辆、通信信号、站场及装卸车点、工务设备、供电系统和安全保障措施等7个方面,介绍了大秦线开行重载列车的新技术。
重载铁路运输因其运能大、效率高、运输成本低而受到世界各国铁路的广泛重视,得到迅速发展。
20世纪8O年代以后,由于新材料、新工艺、电力电子、计算机控制和信息技术等现代高新技术在铁路的广泛应用,机车、车辆、机车无线同步操纵与电空制动以及线路等方面的技术及装备水平不断发展,重载列车的牵引重量也有很大提高。
目前,国外重载列车牵引重量一般为1~3万t.我国在大秦线已开行2万t列车,列车编组为210辆C80型货车。
大秦线途经山西、河北、北京、天津四省市,全长653km,是我国第一条开行重载列车的双线自动闭塞电气化铁路运煤专线,成为我国北路煤炭运输的重要通道。
大秦线与京承、京秦、津山、迁曹等多条干线接轨,地形复杂、山区多、隧道长、站间距离大,重车线最大上坡道为4,最大下坡道为l2。
(化稍营至涿鹿、延庆至茶坞2段为长大下坡道),最小曲线半径为400m,共设有23个车站。
2004年、2005年、2006年大秦线相继进行了接触网和站场的2亿t扩能改造施工。
改造后大秦线有11个车站到发线有效长为2800m,可接发2万t列车,有3个车站到发线有效长为1700m,可接发1万t列车。
目前,大秦线全部开行1万t和2万t列车,在开行重载列车技术方面进行了大胆探索,取得了成功的经验。
1.机务设备1.1机车采用大功率机车,轴重为23t/25t.机车装设:2000监控装置、无线通信平台(车机联控)、400K+400M电台(用于机车之间联系)、列尾控制盒、LOCOTROL控制设备(开行组合列车)及配套设备(800MHz电台、OCU设备、CCB2制动机等)、E级钢车钩及尾框、大容量胶泥缓冲器、自动过分相装置等。
单元机车采用双机重联。
1.2机务段整备场改造为具备整备双机的能力,检查坑长为80m.配设重载机车设备的各种检测设备及维修基地。
C80、C80A、C80B、C80C型系列运煤专用敞车和大秦线运用情况复习课程
![C80、C80A、C80B、C80C型系列运煤专用敞车和大秦线运用情况复习课程](https://img.taocdn.com/s3/m/21dd0dd4a26925c52dc5bf09.png)
情况
一、国外铁路重载技术装备的发展概述
目前世界铁路重载运输发展较快的国家有美国、加拿大、南非、 澳大利亚、巴西等,其主要运输对象是煤炭、矿石等大宗散粒货物。
世界铁路重载运输的最新纪录是澳大利亚于2001年6月创造的, 列车由8台AC6000机车和682辆漏斗车编组而成,该试验牵引总重为 99732t、全长7.35 km。在1996年5月,该公司曾开行由10台牵引机车 和540辆满载货车编组而成的重载列车,列车总重72191t、全长5892m、 平均运行速度为57.8km/h、最高速度为75km/h,也是当时的世界最高 纪录。
为此,铁道部提出了在大秦线开行2万 吨 重 载 列 车 , 2005 年 达 到 年 运 量 2 亿 吨 、 2010年运量达4亿吨的战略目标。按照“先 进、成熟、可靠、经济、适用”的十字方针, 借鉴美国、加拿大、南非等国家开行重载列 车的成功经验,实施以系统引进关键技术与 自主创新相结合的技术发展路线,开发研制 25t轴重新一代专用运煤敞车,提高专用运 煤货车的装备水平是实现上述目标的最有效 途径。
美国铁路货车的发展一直 以重载为主,也是世界铁路重 载运输发展较快的国家。早在 1967年,美国就开行了编组 500辆、全长6500m、总重 44066t的重载单元试验列车。
美国煤炭运输重载列车 (铝合金煤车)
现在美国典型的重载单元煤炭列车一般由120~135辆铝合金煤车 和4~5台机车组成,采用动力集中牵引方式,列车总长约1900~ 2200m、牵引吨位为15500t~17500t,也有达到2万吨的运煤专列,运 行速度一般为80~90km/h。
C63A型敞车
2. 25t轴重运煤专用车辆的发展历程
C80型车辆
![C80型车辆](https://img.taocdn.com/s3/m/5bb1a23cee06eff9aef80787.png)
密封原理
当紧固锁紧螺母时,弹性卡套受两个分力作用, 其一水平向右,压紧密封圈产生密封作用,其二指向 管路中心线,使弹性卡套闭合,箍紧管路,满足紧固 要求。
车钩缓冲装置
车辆的1位端采用17型车钩及配套的17型铸造钩尾框, 2位端采用16型车钩及配套的16型铸造钩尾框。采用MT-2 型缓冲器、合金钢钩尾销。将3辆车设为一组时,车组中 部车辆间的连接可以采用RFC型牵引杆。
主要类型、特点与技术参数
主要类型
80 t级运煤专用敞包括C80(H)型铝合金运 煤专用敞车、C80A(H)型全钢运煤专用敞车、 C80B(H)型不锈钢运煤专用敞车和C80C、 C80CA全钢运煤专用敞车。 C80、C80A和C80B型车装用转K6转向架, C80H、C80AH、C80BH型车装用转K5转向 架,C80C和C80CA装用转K7型转向架。
主要类型、特点与技术参数
车型类型 参数类型 车体尺寸 (长*宽*高)(mm) 最高运行速度(km/h)[3] 轴重(t) 车辆定距(mm) 空车重心高(mm) 重车重心高(mm) C80(C80H) 12000*3184*3752 100 25 8200 1325 1997 C80A(C80AH) 12000x3244x3762[1] 12000x3244x3769[2] 100 C80B(C80BH) 12000*3284*3767 100 25 8200 1010 2126
外观检查:
有下列情形之一者,需更换相应的零件。控制型转向架 a)钩身磨耗板磨耗深度大于板厚的一半(3mm)或丢失者; b)具有过渡锈蚀、磨耗影响车钩作用性能者; c)焊补修理不当者; d)目视可见的扭曲或弯曲者; e)破损或零件丢失者; f)钩头、钩舌有裂纹者; g)开口销丢失者。
C80、C808型运煤专用敞车
![C80、C808型运煤专用敞车](https://img.taocdn.com/s3/m/d856adf2d4bbfd0a79563c1ec5da50e2524dd190.png)
C80、C808型运煤专用敞车
安琪
【期刊名称】《铁道知识》
【年(卷),期】2009(000)003
【摘要】@@ 为满足大秦铁路开行重载运煤列车的需要,近年来,我国机车车辆工业企业研制了一批载重80吨级的运煤专用敞车.其中,C80、C808型敞车均投入批量运用或运行考验.
【总页数】1页(P20)
【作者】安琪
【作者单位】(Missing)
【正文语种】中文
【相关文献】
1.神华铁路C80型运煤专用敞车旁承滚子轴折断问题原因分析
2.C80B(C80BH)型不锈钢运煤敞车的研制
3.大秦线C80BF型运煤专用敞车轮瓦及轮轨关系试验研究
4.集成制动技术在C80B型专用运煤敞车上的应用
5.C80B型不锈钢运煤专用敞车钢结构制造工艺分析
因版权原因,仅展示原文概要,查看原文内容请购买。
C80、C80A、C80B、C80C型系列运煤专用敞车和大秦线运用情况
![C80、C80A、C80B、C80C型系列运煤专用敞车和大秦线运用情况](https://img.taocdn.com/s3/m/21c2fc14964bcf84b9d57b9e.png)
按该车研制总体计划安排,为深入了解和掌握 不锈钢在国外铁路重载货车上的应用情况,进一步 提升我国铁路货车的技术水平,满足铁路重载专用 货车载重达80t升级换代新的使用要求,齐车公司、 太原钢铁集团、北京交通大学共同组团,于2005年 8月8~29日赴南非、澳大利亚、英国对不锈钢煤车、 矿石车的设计、制造、运用、检修等情况进行了实 地考察。 考察团组先后考察了南非Spoornet公司和其所 属的重载运煤线及埃尔梅洛车辆维修厂、澳大利亚 太平洋国际公司(PN)和墨尔本的ATLAS集团有限 公司、英国奥托空普(OUTOkumpu)公司谢菲尔 德(Sheffield)不锈钢厂,并与有关人员进行了技 术交流,详细了解了不锈钢煤车、矿石车的设计、 制造、运用、检修等情况。
3. 满足2万吨重载列车编组要求,实现列车不解
编连续装卸作业。 4. 关键零部件实行寿命管理,并延长检修周期,
实现运行160万公里进行一次大修的目标。
5. 完成样车试制并形成批量生产能力。
3 主要技术性能指标
载重(t) 自重(t) 总重(t) 轴重(t) 80 ≤20 100 25
自重系数
每延米重(t/m) 容积(m3) 源自容(m3/t)运用和万吨列车试验中发现现有的车辆载重量小、运行速度低,车
辆的强度考核标准低、运用安全 可靠性较差,不适应开行2万吨
重载列车的要求,也难以实现大
秦线年运量达2亿吨的运输需要。
C63A型敞车
2. 25t轴重运煤专用车辆的发展历程
C76A
C80A
C76B
C76C
C76
C80
C80B
C80C
C76A型敞车
美国铁路货车的发展一直 以重载为主,也是世界铁路重 载运输发展较快的国家。早在 1967年,美国就开行了编组 500辆、全长6500m、总重 44066t的重载单元试验列车。
重载铁路知识及我国重载铁路发展情况10300
![重载铁路知识及我国重载铁路发展情况10300](https://img.taocdn.com/s3/m/7f032e226ad97f192279168884868762caaebb15.png)
(一) 世界铁路重载运输概况
巴西:维多利亚-米纳斯铁 路标准编组列车为320辆编 组,列车牵引重量31000吨
(一) 世界铁路重载运输概况
2001年6月21日,澳大利 亚纽曼山—海德兰铁路线, 8台AC 6000型机车牵引 682辆货车,列车全长 7353m,总重99734吨,净 载重82000吨,创造了重 载列车新的试验记录。
特别是重载机车技术、重载货车技术、同步操纵和 电空制动技术、线路技术等方面的新突破,更大地 促进了重载运输的发展
(三)世界铁路重载运输技术发展趋势 1.机车技术
南非、瑞典等较多采用电力机车 美国、加拿大、澳大利亚等较多采用内燃机车 重载电力机车的功率可达5000kW以上、最大达到
9600kW 重载内燃机车的最大功率可达6000hp(4476kW)
(一) 世界铁路重载运输概况
美国:重载列车编组通常为 108辆货车,牵引重量为13600 吨
(一) 世界铁路重载运输概况
加拿大:典型单元重载列车编组为124辆货车,牵引 重量为16000吨
(一) 世界铁路重载运输概况
南非:重载列车的牵引重量 一般为18500吨~20000吨
(一) 世界铁路重载运输概况
通信信号、牵引供 电、线桥站场技术
GSM-R数字移动通信系统 800MHz无线通信系统 通信信号技术
牵引供电技术
光缆传输及数字调度通信 主体化机车信号
分散自律调度集中系统 ZPW-2000A自动闭塞系统
牵引变电所 接触网
远动系统
线桥站场技术
线桥强化技术 站场技术
运输组织技术
集疏运能力协调技术 车流组织技术
C80型货车
![C80型货车](https://img.taocdn.com/s3/m/982c508acc22bcd126ff0cce.png)
C80型货车一、构造C80型铝合金运煤敞车结构,主要由车体、转向架、制动装置、钩缓装置等部分组成。
车体采用双浴盆结构,除底架外采用铝合金型材与板材的铆接结构,车体自重轻,容量大,载重达80t;同时铝合金材料耐腐蚀性强,延长了车辆检修周期及使用寿命。
车辆结构按2万t列车的考核标准进行设计,底架中梁采用屈服强度为450Mpa的高强度耐候钢,并对牵引梁部分进行了加强。
制动装置采用制动主管压力能满足500Kpa和600Kpa的空气制动装置,同时预留ECP有线电控制动系统安装位置。
转向架采用转K6型或转K5型转向架,具有运行速度高、动力学性能稳定等特点。
(一)车体1、车体结构该车车体为双浴盆式、铝合金铆接结构,主要由底架、浴盆、侧墙、端墙和撑杆等组成。
2、车体材料该车车体使用的铝合金板材材质为5083-H321,铝合金型材材质为6061-T6,高强度耐候钢板材材质为Q450NQR1,高强度中梁材质为B450NbRE或PQ450NQR。
(二)转向架1、转K6型转向架转K6型转向架为25t轴重转向架,最高商业运营速度为120km/h,现装用于C76型全钢双浴盆运煤专用敞车;属于带变摩擦减振装置的铸钢三大件式货车转向架。
转K6型转向架有下列7项主要结构特点:(1)摇枕、侧架材质为B级钢,侧架采用宽导框式结构。
(2)两侧架之间装用下交叉支撑装置,使两个侧架在水平面内实现弹性联结,以达到控制两侧架之间菱形变形的目的,抗菱刚度与常规转向架相比大大提高,从而提高了转向架抗蛇形运动的临界速度。
(3)中央悬挂系统采用二系悬挂。
一系悬挂采用改进型轴箱橡胶弹性剪切垫,减轻了簧下质量,改善了轮轨间的作用力;二系悬挂装用带变摩擦减振装置、两级刚度弹簧的中央枕簧悬挂系统,提高了空车弹簧静挠度;改善了车辆运行品质。
(4)采用了双作用常接触弹性旁承,为空、重车提供了合适的回转阻力矩,提高了空、重车高速运行时的平稳性。
