某配电工程20台KYN28型中置柜壳体设计图(含一次方案图)
KYN28-12中置柜全套总装图
?H ???S f??? ?8段保东$
??
S? / %? m? 8MY.043.010中山明阳电器有限公司KYN28A-12(Z)敷铝锌板 ??d2支架
? :??s????? ? ?g?? %? ? ?? %?8MY.043.010技术要求弯内1角21DZn...4R;2.? 8MY.043.010KYN28A-12(Z)d2支架
? :?s?8MY.043.010技术要求弯内1角2..4R;明阳电器}加工处12.5技 术 要 求去毛刺
?s :??KYN28A-12(Z)去毛刺技 术 要 求8MY.043.01012.5421加工处.弯内.R角技术要求;张 为}材 料设 计}制 图}工 艺}标准化}校 核}审 定}批 准}标记}处数}更改文件号}签字}日期}材 料}数 量 }比 例}重 量}1d2明阳电器}张 为}设 计}制 图}工 艺}标准化}校 核}审 定}批 准}标记}处数}更改文件号}签字}日期}材 料}数 量 }比 例}重 量}18MD.GCS.001.111mm±1.825002000～1.2±1000～20001000400～±0.8120～400±0.530～120±0.36～30±0.20.1±0.5～6未注公差原则差公单位（ ）基本尺寸表面喷塑4.36.85未注尺寸公差按%%p1/2IT12未注倒角技术要求0.5x45%%d1.2.3.冲孔方向向内，工件表面无飞边1冷轧钢板δ2左侧板}GZ013L001? 7 ?? %? %8? ? 7?设 计校 对标准化工 艺标 记 ??ACD? ?? ?批 准审 定更改文件号审 核分 区处 数签 字日 期GZ013L001共 张 第 张重 量阶 段 标 记材 料数 量件比 例1:10明阳龙源电力电子}111000H14/7004002003005006GZS1
KYN28-12中置柜详细介绍
KYN28A-12中置柜详细介绍硕高电气科技有限公司KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用。
本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。
1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。
1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A 650 800 分支母线额定电流达至1250A，热稳定电流40kA 800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500 架空进出线1660重量（kg）700-1200 注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz 50额定电压kV 3 6 10最高工作电压kV 3.6 7.2 12额定绝缘水平工频耐受电压kV 42 雷电冲击电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150、4000 分支母线额定电流 A 630、1250、1600、2000、2500、3150、4000 额定短时耐受电流（4S）kA 20、25、31.5、40、50额定短时峰值耐受电流kA 50、63、80、100、125防护等级IP 外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据序号项目单位数值1 额定频率Hz 502 额定电压kV 3.6 7.2 123 额定雷电冲击耐受电压（峰值）kV 相间、对地：75 断口：854 额定短时耐受电压（有效值）kV 相间、对地：42 断口：485 额定短路开断电流kA 20 25 31.5 40 506 额定电流 A 630 1250 1600 2000 2500 3150 40007 额定短时耐受电流（有效值）kA 20 25 31.5 40 508 额定峰值耐受电流（峰值）kA 50 63 80 100 1259 额定短路关合电流（峰值）kA 50 63 80 100 12510 额定短路持续时间S 411 额定单个电容器组开断电流 A 63012 额定背对背电容器组开断电流 A 40013 机械寿命次2000014 二次回路工频耐受电压（1min）V 200015 额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。

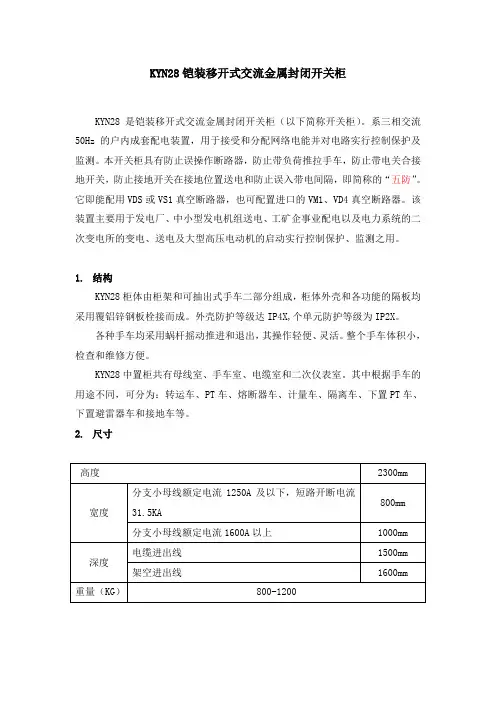

KYN28中置式开关柜
KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。
整个手车体积小，检查和维修方便。
手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。
根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。
一、准备工作1、分析客户要求：（1）依据客户一次系统图及技术清单得出下列内容：1）CT、PT型号、规格2）熔断器、避雷器型号、规格3）手车数量、型号、规格4）单台手车中元器件的数量（2）根据交底确定项目单得出主要元器件的开孔尺寸（3）根据交底确定项目单和订货协议书得出客户的其它特殊要求2、分析技术要求：（1）分析技术是否按要求进行元器件和自制件配置（2）分析技术的开孔尺寸和外型尺寸是否满足了客户的要求.二、装配要求和内容对小车装配分为转运车和其它手车：1、转运车: 标准的高度为625土1mm，下降60的高度为565土1mm，下降240的高度为385土1mm。
800柜车的总宽度为665土1mm，1000柜车的总宽度为865土1mm（1）核对该批合同所配转运车的数量、规格、高度和宽度（2）万向轮必须在其后方，定向轮必须在其前方（3）转运车与柜体配合必须灵活、可靠（4）托板的调节升降轮必须能轻松拧动（5）外观无脏污、紧固件必须紧到位2、手车1）零部件要求1）车架应有足够强度，保证运输及成套元器件安装后不产生变形2）所有喷塑件的涂覆层应无积积粉、漏底现象3）所有绝缘件应无气孔、裂纹和破损，材质必须符合图纸要求4）所有铜排、触臂和梅花触头不得有碰伤，电镀层不得缺料和有氧化现象5）触臂和梅花触头必须经过防腐处理6）底盘车辅助开关S8（实验位置）、S9（工作位置）的触点必须符合合同要求7）闭锁电磁铁的操作电压符合合同要求(AV\DC)（2）零部件配合要求：1）闭锁电磁铁和解锁装置灵活可靠2）程序锁安装不得高出手车左边防护条的最左端3）三相触臂相间、断口和对地安全距离误差不超过正负1、5MM4）接线手车应按《高、低压成套设备二次（辅助回路）下线配置工艺守则》进行接线，要求走线工整，吸盘粘贴牢固且不影响客户安装元器件，线路的通路、开路符合图纸要求5）外观无脏污，紧固件必须紧到位（3）手车与柜体配合要求：1）从试验位置至工作位置至试验位置活门开合正常、灵活，不得有磕碰、卡涩现象，且无异常声音2）接地排和中隔板接地排接触面积大于80%，压力正常3）锁板灵活可靠，S8、S9动作灵活4）总行程不小于197MM5）手车从转运车上推入、拉出必须灵活6）手车在试验位置时，柜门必须能关上，操作孔能对齐7）经5次摇入、摇出，均无异常现象8）满足《五防》要求9）手车在工作位置时，梅花触头和静触头配合的咬合深度必须大于7MM，小于15MM三、装配方法及细则根据不同规格手车，装配细则如下：1、PT车、PT+避雷器车相间距：800柜车为210土1mm，1000柜车为275土1mm。
