2.6透镜和视觉(第二课时)
2-6透镜和视觉(解析版)
浙教版七年级下册第二章第6节透镜和视觉【知识点分析】一.透镜和视觉1.透镜及应用：能透过光的镜片都是透镜，透镜广泛应用在放大镜、显微镜、望远镜、眼镜镜片、望远镜等。
2.透镜的分类：（1）凸透镜：中间厚边缘薄（2）凹透镜：中间薄边缘厚3.凸透镜对光有会聚光线，凹透镜对光有发散作用：4.透镜的焦距、焦点等主光轴：通过透镜两个球面球心的直线叫主光轴，画主光轴应用点划线光心：透镜中有个特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心，用字母“O”主光轴表示焦点：平行于主光轴的光经过凸透镜会聚的一点。
或平行于主光轴的光经凹透镜发散的光反向延长线交于的点（虚焦点）。
焦距(f)：焦点与光心的距离。
5.凸透镜成像的规律（1）物距（u）：物体与光心的距离（2）像距(v)：像与光心的距离6.凸透镜成像的实验：（1）蜡烛的焰心、凸透镜的光心，光屏的中心在一条线上（2）移动蜡烛后，调整光屏的位置，直到出现一个最清晰的像。
（3）读出物距和像距七．人眼球的作用1.眼球的结构2.视觉的形成：物体反射的光线经过角膜、晶状体和玻璃体，在__视网膜__上形成像，经视神经传入__大脑__，形成视觉。
在视神经离开视网膜的地方，也是视网膜上唯一没有任何__感光细胞__的地方，这个地方叫做__盲点__。
若像成在这个位置，我们是看不到的。
3.近视的原因主要是眼球的前后径过长或晶状体曲度过大，来自远处物体的光线聚焦在__视网膜前__，使物像模糊不清(戴__凹透镜__矫正)。
远视的原因主要是眼球的前后径过短或晶状体曲度过小，使来自近处物体的光聚焦在__视网膜的后面__(戴__凸透镜__矫正)。
4.失去正常人辨别颜色能力的先天性色觉障碍，称为__色盲__。
【例题分析】1．如图所示，能说明近视眼或远视眼的成像光路图及矫正方法正确的是（）A．近视眼矫正图B．远视眼成像原理C．近视眼成像原理D．近视眼矫正图【答案】D【解析】ACD．近视眼是由于晶状体曲度变大，汇聚能力增强，即折光能力增强，像成在视网膜的前方，所以应该佩戴发散透镜，即凹透镜，使光线推迟会聚，因此图C不能够说明近视眼的成像原理，图A不能说明近视眼的矫正方法，图D给出了近视眼的矫正方法，故AC错误，D正确；B．远视眼是由于晶状体曲度变小，汇聚能力减弱，即折光能力减弱，像成在视网膜的后方，所以图B不能够说明远视眼的成像原理，故B错误。
浙教版科学七年级下册第二章第六节-透镜和视觉 练习题(无答案)
2·6透镜和视觉（1）1形状作用生活中的应用凸透镜中间厚，边缘薄对光线有作用老花镜、放大镜凹透镜中间薄，边缘厚对光线有作用近视镜2．透镜的结构。
（1）主光轴：透镜两个球面球心的连线。
（2）光心：位于透镜的中心，光通过它时传播方向。
（3）焦点：凸透镜能使平行于主光轴的光线会聚在一点，这个点叫焦点（F）。
一个凸透镜有2个焦点。
一个凹透镜也有2个焦点。
（4）焦距：焦点到光心的距离叫焦距（f）。
（5）每个凸透镜的焦距是一定的。
3．凸透镜成像实验用到的实验器材是：、、、。
实验时在光具座上从左到右依次放置蜡烛、凸透镜和光屏，为了使烛焰的像能成在光屏的中间，首先要调整的高度，使它们的中心跟烛焰的中心大致在。
4．三条特殊光线的光路图。
a．凸透镜：b．凹透镜：5．凸透镜成像规律。
（1）u>2f，f<v<2f，像物异侧，成倒立、缩小的实像。
应用：照相机。
（2）u=2f，v=2f，像物异侧，成倒立、等大的实像。
（3）f<u<2f，v>2f，像物异侧，成倒立、放大的实像。
应用：幻灯机。
（4）u=f，不成像点。
（5）u<f，像物同侧，成正立、放大的虚像。
应用：放大镜。
凸透镜成像的五种情况图示6．应注意的问题：（1）二倍焦距处为放大实像与缩小实像的转折点；（2）焦点处是成实像与成虚像的转折点；（3）物离焦点越近，像越大，像距也越大。
题型一透镜的成像规律1．在研究凸透镜成像的实验中，如果把点燃的蜡烛放在距凸透镜40厘米处，就会在凸透镜另一侧成一个倒立、等大的实像；如果把物体放在距凸透镜20厘米处，则经凸透镜后产生一个（）A．放大、正立的虚像B．放大、倒立的实像C．缩小、倒立的实像D．不能成像2．当蜡烛位于凸透镜某一位置时，在透镜另一侧的光屏上得到一个倒立、放大的像。
若保持凸透镜的位置不变，把蜡烛和光屏的位置相互交换，则光屏上将出现一个（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．得不到实像题型二透镜成像的应用1．2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课．如图是她做水球透镜实验时的情景，通过水球可以看到她的像。
教学课件：透镜和视觉第二课时
物距u 与焦距f、
像的情况
2f比较
cm
像距v 倒或正
放大缩小
虚或实
25
u>2f20源自15105凸透镜成像规律及其应用
物距(u) 像距(v) 像的性质 像物 应用
u >2f f <v<2f 倒立 缩小 实像 异侧 照相机 u=2f v= 2f 倒立 等大 实像 异侧

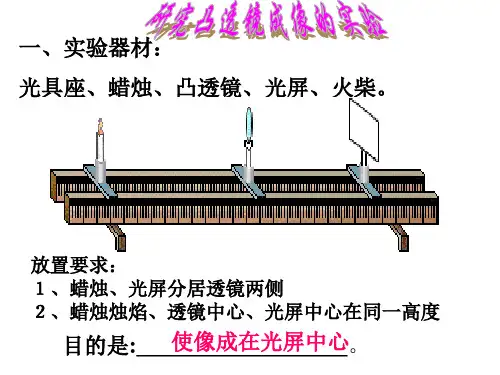

一、实验器材： 光具座、蜡烛、凸透镜、光屏、火柴。
放置要求： １、蜡烛、光屏分居透镜两侧 ２、蜡烛烛焰、透镜中心、光屏中心在同一高度
目的是: 使像成在光屏中心。
几个名词:
u
v
焦距( f ) —— 焦点到凸透镜中心的距离叫 焦距。用 f 表示
物距( u) —— 物体到凸透镜中心的距离叫 物距，用 u 表示；
两倍焦距： 是成放大的像还是缩小的像的分界点。
u<2f，成放大实像。 u>2f时,成缩小实像。
一倍焦距分虚实；两倍焦距分大小
物近像远且变大；虚像正立实像倒
例1．当物体从2f处沿着光具座向f处移动时， 所形成的像 （ ）
A 正立的实像并且逐渐变小。 B 正立的虚像并且逐渐变小。 C 倒立的实像并且逐渐变大。 D 倒立的实像并且逐渐变小。
像距( v ) —— 像到凸透镜中心的距离叫像 距， 用 v 表示
实验过程
（已知透镜的焦距10cm）： １、将蜡烛放在离透镜25cm、20cm、15cm。移动光 屏，使光屏中得到清晰的像。记录像距和像的情况。 2、蜡烛放在离透镜10厘米，移动光屏，是否可以得到像。 3、将蜡烛放在离透镜5厘米，移动光屏，是否可以得到像。
例2．在研究凸透镜成像的实验中，先在光屏上得到 了倒立缩小的实像，要想在光屏上得到一个倒立放大 的实像，透镜不动，将物、光屏怎样移动 （ ）
2.6透镜和视觉(第2课时)精选练习(原卷版+解析)
第二章对环境的察觉第6节透镜和视觉——凸透镜成像规律精选练习一、夯实基础1．（2019•江苏盐城）小明利用太阳光测量凸透镜的焦距。
下列操作最合理的是（）A．B．C．D．2．（2019•浙江温州）将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。
该像的性质是（）A．缩小的虚像B．放大的虚像C．缩小的实像D．放大的实像3．（2017•江苏常州）香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）A．B．C．D．4．（2019·广西百色）（2019•百色）在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．该透镜的焦距f小于9cmC．将点燃的蜡烛移至距透镜9cm处，不能观察到烛焰放大的虚像D．透镜位置不变，蜡烛和光屏位置互换，光屏上也得到烛焰清晰的像5．（2014•江苏盐城）将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。
若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（）A．一定小于l B．一定等于lC．一定大于l D．可能小于l，也可能大于l6．（2019•四川达州）甲图为电影放映机，其成像原理如图乙所示。
为让观众看到清晰的实像，应将胶片放在距离透镜________的位置（选填序号：①一倍焦距以内②一倍焦距到二倍焦距之间③二倍焦距以外），白色银幕是为了________所有颜色的光（选填“反射”或“吸收”）。
7．（2019•浙江舟山）如图，保持矿泉水瓶与白纸的位置不变，当向空瓶中倒入水后，可观察到“黑白颠倒”的现象，这是由于倒入水后的矿泉水瓶相当于形成了一块________镜。
此时，若要将“黑白颠倒”的现象重新颠倒回来，白纸应________矿泉水瓶（选填“靠近”或“远离”）。
【精品讲义】浙教版 科学 7年级下册 2.6.2 透镜和视觉——凸透镜成像应用、眼睛(学生版)
浙教版七年级下科学同步学习精讲精练第2章对环境的感觉2.6-2透镜和视觉——凸透镜成像应用、眼睛目录 (1) (4) (5) (10) (13)一、眼的结构和功能1.人的眼睛的结构和功能与照相机非常相似，眼睛主要由眼帘和眼球组成。
眼球前有眼帘，可随时合上以防止其他物体进入眼睛，具有保护眼睛功能.眼睛眼球2.眼球如图所示，晶状体相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像。
瞳孔在虹膜的中央，根据环境中光的强弱，控制进入眼睛的光的量；睫状肌起到改变晶状体的形状，从而改变晶状体的焦距的作用。
(1)角膜：眼球最外层，光线通过透明的角膜进入眼里。
(2)瞳孔：在虹膜的中央，可随时调节进入眼里的光线强弱。
(3)晶状体：相当于一个凸透镜，能使物体的像成在视网膜上。
(4)玻璃体：一种透明的胶状物质充满着整个眼球的内部。
(5)白色巩膜：眼球的一层坚韧的保护外壳。
(6)视网膜：相当于光屏，有很多对光很敏感的感光细胞，物体的图象成在视网膜上。
(7)视神经：把感光细胞感受到的信息传入大脑。
3.虹膜：瞳孔周围有颜色的一圈。
虹膜的作用：可以改变瞳孔的大小。
【活动】仔细观察同桌同学的眼睛，观察他的虹膜的颜色和瞳孔。
并用小手电照这位同学的一只眼，观察瞳孔有什么变化。
现象：(1)虹膜的颜色是棕褐色的；(2)用小手电照同学眼时观察到瞳孔会变小。
瞳孔缩小是为了减少进入眼睛光线的量。
虹膜的颜色具有人种差异，是由虹膜含有的色素的细胞决定，随着色素的不同，眼珠的颜色也不同。
黄种人含色素较多，呈现棕褐色，远看如黑色。
而白种人色素少，呈浅灰色或淡蓝色。
颜色的深浅体之间也有区别，通常是由所含色素的多寡而定。
二、视觉的形成1.眼睛的工作原理(如下图所示)眼睛中的角膜、房水、晶状体和玻璃体共同作用，形成一个折光系统(凸透镜)，折射后的光线在视网膜上形成一个倒立、缩小的实像。
视网膜上有很多感光细胞，这些细胞受到光刺激后发出信息，信息沿着视神经传到大脑而形成视觉。

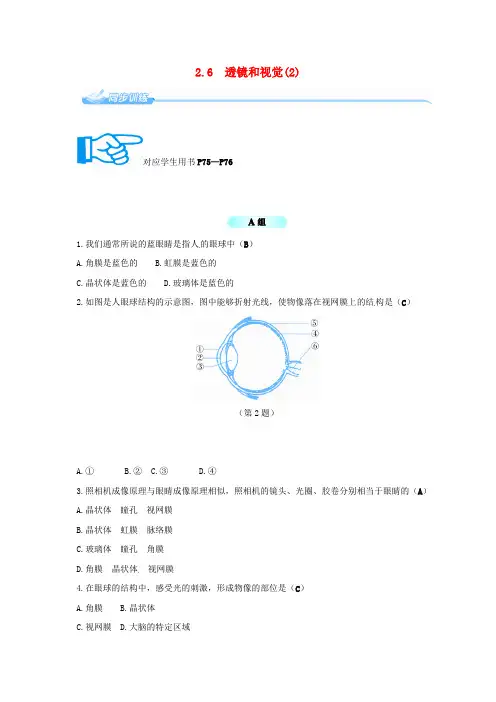

七年级科学下册 2.6 透镜和视觉(2)同步练习 (新版)浙教版
2.6 透镜和视觉(2)对应学生用书P75—P761.我们通常所说的蓝眼睛是指人的眼球中（B）A.角膜是蓝色的B.虹膜是蓝色的C.晶状体是蓝色的D.玻璃体是蓝色的2.如图是人眼球结构的示意图，图中能够折射光线，使物像落在视网膜上的结构是（C）（第2题）A.①B.②C.③D.④3.照相机成像原理与眼睛成像原理相似，照相机的镜头、光圈、胶卷分别相当于眼睛的（A）A.晶状体瞳孔视网膜B.晶状体虹膜脉络膜C.玻璃体瞳孔角膜D.角膜晶状体视网膜4.在眼球的结构中，感受光的刺激，形成物像的部位是（C）A.角膜B.晶状体C.视网膜D.大脑的特定区域5.老奶奶用放大镜看报时，为了看到更大的像，她常常要做的是（B）A.报纸与放大镜不动，眼睛离报纸远一点B.报纸与眼睛不动，放大镜离报纸远一点C.报纸与放大镜不动，眼睛离报纸近一点D.报纸与眼睛不动，放大镜离报纸近一点6.视觉形成的正确途径是（D）A.物体反射的光线→晶状体→玻璃体→角膜→瞳孔→视网膜→视神经→视觉中枢B.物体反射的光线→瞳孔→玻璃体→角膜→晶状体→视网膜→视神经→视觉中枢C.物体反射的光线→角膜→晶状体→视网膜→玻璃体→视神经→视觉中枢D.物体反射的光线→角膜→晶状体→玻璃体→视网膜→视神经→视觉中枢7.如图是人眼球结构模式图，请据图回答下列问题：（第7题）（1）外界物体反射来的光线，依次通过眼球折光系统中的[1]角膜、房水、[2]晶状体和[9]玻璃体到达[7]视网膜形成物像。
（2）从暗室走到阳光下，[3]瞳孔会变小，这种变化是由[4]虹膜内的平滑肌收缩引起的。
8.如图所示，甲是照相机的工作原理图，乙是放大镜的工作原理图。
（第8题）9.如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。
摄像头的镜头相当于一个凸透镜，它的工作原理与照相机（填“照相机”“投影仪”或“放大镜”）相似。
图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐远离（填“靠近”或“远离”）摄像头的。
浙教版七年级下册科学课件第二章2.6.2放大镜和照相机 凸透镜的应用
对调，光屏上将不 (2)把一个凸透镜放在水滴的上方，使箭头、小水滴、凸透镜在同一直线上，并且保持凸透镜是水平放置的，并调整到水滴的距离，且
眼睛不要离太近，边观察、边微微调节凸透镜的位置，即可看到箭头被放大的虚像。
会出现清晰的像 A．教学中使用的投影仪就是利用了图中的成像规律
夯实基础·巩固练
9．常用体温计的刻度部分为三棱体，其横截面如图所示 ，它的正面呈圆弧形，这样设计是因为圆弧形玻璃的 作用相当于_放__大_____镜，使我们能看到水银柱放大的 ____虚____(填“实”或“虚”)像。
夯实基础·巩固练
10．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息。 该摄像机镜头相当于__凸__透镜，它的成像与__照__相__机__(填“ 照相机”“投影仪”或“放大镜”)相似，所成的是________(填 “放缩大小”“缩小”或“等大”)的实像，已知镜头焦距为f，人脸 到镜头的距离
夯实基础·巩固练
6．【中考·温州】将一蜡烛放在装有水的烧瓶前，调整蜡烛和 烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性
质是( D ) A．缩小的虚像 C．缩小的实像
B．放大的虚像 D．放大的实像
【点拨】烧瓶相当于凸透镜，蜡烛是物体，墙壁相当于光屏，物 距小于像距，成倒立放大的实像。
夯实基础·巩固练
12．如图所示，手机扫描二维码相当于给二维码拍了一张照 片，手机摄像头相当于凸透镜。下列说法正确的是( ) A．物体上的二维码是光源 B．凸透镜可以成正立的实像 C．摄像头发光照亮了二维码 D．平行光通过摄像头会发生折射
整合方法·提升练
【点拨】二维码本身不发光，不是光源，摄像头相当于 凸透镜，成倒立、缩小的实像；摄像头不是光源，不能 发光照亮二维码。扫描二维码获取信息，是二维码反射 的平行光通过摄像头对光的折射而形成的像。
浙教版七年科学下册第2章第6节透镜和视觉第2课时(习题)
《透镜和视觉第2课时》习题一、基础练习1.（2018郴州）回顾眼球结构，找出在功能上类似于显微镜光圈的那一项是（）A．角膜B．晶状体C．瞳孔D．视网膜2.为了预防近视，下列习惯不正确的是（）A．看书时，眼与书本的距离随光线亮暗进行调节B．经常做眼保健操，注意用眼卫生C．看书时间不能太长，连续看书1小时左右要休息片刻D．躺、卧、走路、乘车时不要看书3.（2018长沙）驾驶员在夜晚会车时应将远光灯转换为近光灯，因为强光照射会影响对面驾驶员观察路况。
在眼球结构中，感受光线刺激的是（）A．角膜B．瞳孔C．晶状体D．视网膜4.不论较近或较远的物体，对于正常人来说，都能使物像落在视网膜上，这主要是因为（）A．视网膜可以前后移动调节B．眼球的前后径可以调节C．瞳孔可以缩小和放大D．晶状体的曲度可以调节5.晚上，当人们从明亮的屋内走入漆黑的夜幕中时，什么也看不清。
但一会儿后，就能看见周围的事物，在这个过程中，瞳孔的变化是（）6.检查视力时，视力表上的落在被检查者视网膜上的图像是（）A．B．C．D．7.照相机成像原理与眼睛成像原理相似，照相机的镜头、光圈、胶卷分别相当于眼睛的（）A．晶状体瞳孔视网膜B．晶状体虹膜脉络膜C．玻璃体瞳孔角膜D．角膜晶状体视网膜8.（2014·绍兴）小敏对眼球成像原理进行模拟实验。
如图所示，将蜡烛放在A处时，光屏上成一个清晰的像，把此时凸透镜和光屏模拟成正常人眼球模型，光屏相当于眼球的视网膜，在原位置上，换一个凸透镜后，发现要将蜡烛移动到B处才能在光屏上得到清晰的像，此时凸透镜和光屏相当于模拟________ （填“近”或“远”）视眼的眼球。
二、提升练习9.（2018滨州）2018年5月，山东省眼科医院院长史伟云教授用动物角膜代替人角膜让万名患者复明，获得了山东省科学技术最高奖，如图中角膜是（）A．①B．②C．③D．⑤10.（2017邵阳）图是小明同学根据所学知识画的近视成像情况及矫正方法图，其中正确的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁11.如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是（）A．这不可能是同一个人的眼B．这说明眼睛是一个自动变焦（距）系统C．看近处的物体晶状体更薄一些D．看远处的物体常常需要眯起眼睛看12.如图是眼球结构及成像示意图，下列叙述正确的是（）A．如图表示正常眼成像过程B．近视眼原因之一是结构[2]过度变凸C．结构[3]既是成像也是视觉形成的部位D．远物和近物都能看清是因为结构[1]有调节作用13.如图是“模拟眼球成像的实验”操作示意图，请观察思考后回答问题：（1）模拟实验中左边的白纸板相当于眼球中的________，中间的凸透镜相当于眼球中的________。
2.6透镜和视觉2
2.6 透镜和视觉(2)1、知道凸透镜成像规律。
2、进一步理解虚象和实象概念。
3、通过研究凸透镜成像规律的过程，体验科学研究的过程与方法。
4、学习从科学现象中归纳科学规律的方法。
重点：了解凸透镜的成像规律。
难点：根据猜测设计凸透镜成像规律的实验、实验数据的分析、实像和虚像。
1．如何测定凸透镜的焦距（f ） 。
2．焦点到光心的距离叫做 ，用f 表示，物体到凸透镜的距离叫做 ，用u 表示， 像到凸透镜的距离叫做 ，用v 表示。
3. 实像由 光线会聚而成，能在 上呈现的像。
虚像不是由实际光线会聚而成，而是由实际光线的 相交而成， （填“能”或“不能”）在光屏上呈现的像。
4、照相机照相时，物体离照相镜头比较远，成的是 、 的 像；投影仪投影胶片时，物体离投影仪比较近，成的是 、 的 像； 放大镜看物体时，物体离放大镜很近，成的是 、 的 像。
5、阅读：探究凸透镜成像规律实验过程。
思考物体经凸透镜所成的像的大小，正倒跟什么有关？一、探究凸透镜成像规律：实验器材： 实验准备：1．测定凸透镜的焦距f 并做好记录。
方法： 。
2．将实验器材按如图所示摆放。
注意：将 、 、 依次放在光具座上，调整它们的高度，使它们的中心大致在 。
这样做的目的是 。
3、实验步骤：（1）把蜡烛放在较远处，使物距u ＞2f ，使烛焰在光屏上成清晰的实像，观察实像的大小和正倒情况，然后测出物距和像距（像到凸透镜的距离）。
（2）把蜡烛向凸透镜移近，使物距在2f 和f 之间，即2f ＞u ＞f ，重复以上操作，进行观察和测量。
（3）继续移近蜡烛，使物距u＜f，在屏上还能得到蜡烛的像吗？怎样才能观察到蜡烛的像？是虚像还是实像？观察像的大小、正倒、测出物距，估测出像距。
（4）按上述计划操作，把数据和观察结果填入下表中。
透镜焦距f =_____cm分析上表的记录，我们可得出以下结论：物体通过凸透镜成像的性质与凸透镜的有关，并随的变化而变化。
二6透镜和视觉2
《透镜和视觉2》教案课型：新授课课时：一课时备课人：莫美雅【教学目标】科学探究目标（科学过程与方法目标）：（1）学会根据文字描述制作模型，培养自学能力；（2）观察眼球模型、观察同桌的眼睛、凸透镜成像实验，培养观察能力、动手能力；（3）通过对眼睛各个部分的作用的分析、培养分析能力语言表达能力。
科学知识与技能目标：（1）了解眼球的结构及各部分的功能；（2）掌握视觉的形成过程（3）理解近视远视的成因（4）知道近视远视的矫正。
科学情感态度价值观目标：（1）树立结构与功能相适应的意识（2）树立保护眼睛和用眼卫生的意识科学、技术、社会、环境目标：了解近视眼、远视眼的形成原因，知道用相应的透镜进行矫正【教材分析与学情分析】教材分析：本节内容节选自浙教版《科学》七年级下第一章《对环境的察觉》中的第六节“眼和视觉”第二课时，上一节课的学习内容是透镜的光学性质,以及探索透镜的成相规律。
本节课是前一节课的延续，主要任务是让学生运用上节课透镜的知识,了解眼睛的结构和视觉的形成,通过一系列的探究活动总结出近视远视的成因和矫正,另外还有人类视觉上的限制。
学情分析：教学对象是七年级学生。
学生通过学习，已初步形成结构与功能相适应的认识。
学生对成像原理的物理知识知之甚少，而视觉的形成却需要光学成像的知识作基础，而且该知识点比较抽象，在设计时，只需让学生了解光线经过晶状体和玻璃体发生折射、汇集一处形成物象。
在实际生活中，有很多学生被近视困扰，他们对近视的成因、预防和纠正的兴趣较大。
之前学生掌握了透镜的成像原理,这为下来学习近视远视成因打下了基础。
通过学习让学生意识到养成良好的用眼习惯是非常重要的,从饮食到习惯的形成有所进步。
达到理论联系实际,学以致用。
【教学重点与教学难点】教学重点：眼睛的结构以及各部分的功能；视觉的形成过程；近视眼远视眼的成因；近视远视的矫正方法。
教学难点：视觉的形成过程；近视和远视的矫正方法。
【教学方法与教学准备】教法：本节课主要借助多媒体与实物模型，将教学内容直观化，便于学生对眼球结构的掌握。
jp
2.6 透镜和视觉第二课时【学习目标】1、理解凸透镜的成像规律，知其物距、像距变化，像距变化的规律。
2、认识凸透镜成实像、虚像的条件。
【学习重难点】重点：理解凸透镜成像规律难点：知道物距、像距的变化规律【课前预学与课堂互学】一、课前预学1、请同学们认真预习课本P75-P76。
2、你通过梳妆镜可以观察到自己在镜中成一个、的像。
这个像（能/不能）被光屏接收，所以是。
3、【做一做】你用放大镜观察课本上的字，看到的是字的立、（放大/缩小/等大）的像。
凸透镜是不是只能成放大的像？拿起放大镜，观察离你较远的同学，看到的像是立、（放大/缩小/等大）的。
小结：凸透镜既能成的像，也能成的像，它的成像性质明显比平面镜复杂和丰富。
4、物距（u）是指；像距（v）是指5、以上的体验让你想到，凸透镜的成像性质可能与哪些因素有关？二、课堂互学1、探究凸透镜的成像规律（1）提出问题：物体经凸透镜所成像的大小、正倒跟物体的位置有什么关系？（2）建立猜想：（3）设计实验方案：①实验器材：②实验步骤：③怎样安装实验仪器：④怎样才能得清晰的像：（4）进行实验，获取数据：本次实验中所用凸透镜f= 10cm，则2f= cm。
【甲组】探究当物体距离凸透镜较远时凸透镜的成像规律，请大家将实验所发现的结果记录实验次数物距U/厘米像距v/厘米像的性质实、虚大、小正、倒【乙组】探究当物体距离凸透镜较近时凸透镜的成像规律，请大家将实验所发现的结果记录实验次数 物距U/厘米 像距 v/厘米 像的性质实、虚 大、小正、倒（5）分析得出结论物距与焦距的关系物距u/cm像的性质像距v/cm实、虚 大、小正、倒①分析表1和表2的结果，物体成的像由缩小至变大，是否存在某一个位置成的像既不缩小又不变大？猜猜看会在哪？如何比较像与物大小是相同的？②当物体离凸透镜很近的时候，光屏上还能接受到像吗？撤掉光屏，眼睛直接通过光屏观察蜡烛？能看到怎么样的像？③在凸透镜成实像时，随物距的减小，像距是怎样变化的呢？（7）实验结论①当u f 时，在光屏上可看到 、 的 像 ②当u f 时，在光屏上可看到 、 的 像 ③当f u f 时，在光屏上可看到 、 的 像 ④当u f 时，可透过凸透镜看到 、 的 像 【随堂固学】1、小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示，a 、b 、c 、d 、e 是主光轴上的五个点，F 点和2F 点分别是凸透镜的焦点和二倍焦距点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平行光
A、二倍焦距处是缩小实像和放大实像的分界点
B、焦点是实像和虚像的分界点
（一焦变虚实，二焦变大小）
2、物、像的移动方向一致
A、当物体从远处向凸透镜的焦点靠近时， 实像不断变大，像距也不断变大； B、当物体从透镜向焦点靠近时，虚像不 断变大。
(A:成实像时，物近像远像变大) （B:成虚像时：物近像近像变小）
|v|＞u 放大 虚像 正立 物、像在镜的同侧
物距
像距
缩放 倒正 虚实
物、镜、像 的位置关系
等大 像 放大 倒立 正立 实像 虚像 物和像在镜的两侧 物和像在镜的同侧 缩小 fu ＜ u u ＝ ＝ ＞ ＜ uf ＜ 2f 2f f 2f f|v| v v ＞ ＝ ＞ 2f 2f u ＜ v ＜ 2f成 不
3、实像和虚像的区别
A、实像是折射光线（或反射光线） 实际会聚而成的，虚像是折射光线 （或反射光线）的反向延长线相交而 成的。 B、实像既能呈现在光屏上观察，又 能用眼睛直接观察，虚像只能用眼睛 观察。
C、实像总是倒立的， 虚像总是正立的。
思考：如果用纸板从上、下、左、右 或中心挡住凸透镜的一部分，那所成 的像又如何呢？ 所成像的大小、虚实、倒正都没有 变化，只是像的亮度变暗了，并且 像始终是完整的。
①、
F
O
F
F
O
②、
F
F
③、
O
F
凹透镜的三条特殊光线
1）平行于主光轴的光线经凹透镜折射后 折射光 线的反向延长线将会聚于焦点
F
F
2）延长线通过焦点的光线经凹透镜折射 后折射光线将平行于主光轴 3）通过光心的光线，传播方向不改变。
F
F
F
F
在桌子上放一块凸透镜，在凸透镜 的一侧点燃一支蜡烛，调节蜡烛与 凸透镜的距离，观察光屏上的变化。
1、透镜有
和
。
2、凸透镜对光线有 作用。 一束平行光经过凸透镜的折射后， 将 ______ 。 3、凹透镜对光线有 作用。 一束平行光经过凹透镜的折射后， 将__ 。
注意：对于不平行光通过 凸透镜后也有汇聚作用， 宽度会减小（即偏向于主 光轴），但不一定会汇聚 于一点
对于不平光也有发散作用
凸透镜的三条特殊光线是：
思考：20cm是物距还是像距？
1、无限远处的太阳光垂直射在凸透镜上， 则（ ） B • A．成像在2倍焦距处
• B．成像在焦点上
• C．成像在焦点内
• D．不成像
2．电影机的镜头相当于一个凸透镜，当放 电影时，银幕上的像不清晰，需（ B ） A．选择一个能清楚地看到影片的位置 B．调节镜头与电影片之间的距离 C．换一个凸透镜
D．电影片本身出问题，换一卷新的
4.用圆形的鱼缸或透明的罐头瓶养鱼，从 侧面观赏缸内的鱼，你看到的那条鱼是 （ D） • A．实物 • B．等大的实像
• C．放大的实像
• D．放大的虚像
5．下列说法正确的是（ A
）
A．照相机拍摄照片时，物距应大于2倍焦距
B．幻灯机放映幻灯片时，物距应大于2倍焦距
7. 投影仪是利用 凸透 镜能成一个 倒立 、 放大 的 实 像的原理制成。当我们想在屏幕 得到大一些的像时，应该使投影仪离屏幕 远 些，且使镜头离幻灯片 近 些。
书本P76
flash 1
移动蜡烛并找到蜡烛经透镜折 射后所成的像
物距
u＞2f
像距
缩放 虚实 倒正
物、镜、像 的位置关系
f＜v＜2f 缩小 实像 倒立 物、像在镜的两侧
u＝2f
f＜u＜2f u＝f
v＝2f
等大 实像 倒立 物、像在镜的两侧 放大 实像 倒立 物、像在镜的两侧
v＞2f
不
成
像
0＜u＜fຫໍສະໝຸດ 凸透镜的应用1、放大镜
利用物距小于一倍焦距，成 正立放大的虚像。即：u < f 时，在凸透镜后面形成虚像。 所以用放大镜看书时，镜子要 靠近书，远了则看不清除。
凸透镜的应用
讨论：举例说明在生活中凸透镜还 有哪些用处？
探照灯、投影仪、显微镜、幻灯机
凸透镜的应用 3、幻灯机、投影仪
利用物距大于一倍焦距 小于二倍焦距，在屏幕上 成倒立放大的实像这一原 理。
探究凸透镜成像规律
物体经凸透镜所成像的大小、正 提出问题：
倒跟物体的位置有什么关系？
建立猜想： 物体经凸透镜所成像的大小、 正倒可能跟物体与凸透镜 的距离有关。
实验器材
光具座
点燃的蜡烛
光屏
凸透镜
物距u
像距v
物距： 物体到凸透镜中心的距离； 像距：光屏到凸透镜中心的距离；
如何保证蜡烛的像始终能成在光屏上？
调整凸透镜和光屏的高度，使烛焰中心、 凸透镜中心、光屏中心在同一高度上。
设计实验：
（1）仪器：光具座、蜡烛、凸透镜、光屏、火柴 测出凸透镜的焦距：f= 10 。
（2）操作： ①将蜡烛、凸透镜、光屏放在光具座上， 调节烛焰、凸透镜和光屏的高度，使它们的 中心在同一高度。 ②先移动凸透镜到一定位置确定u，来回移动光屏 直到出现烛焰清晰的像，再读出v。 ③要多次实验，总结出规律，使结论具有科学性。 ④每次实验记录像的特点：位置、大小、 正倒、虚实。
幻灯机
在照相时，你觉得底片上的人像太小， 你该怎么办？
人离镜头再近一些，同时底片离镜头再远一些
调节物距，也就是使照相机 靠近 被 增大 拍摄的人，并 底片与镜头的距离。 在放幻灯时，屏幕上的像太大，应该 使幻灯机 靠近屏幕，同时使幻灯片远离镜头
1、已知 f=10cm，如果把物体放在25cm的地 缩 小 方，则在光屏上会得到一个（ ）， 倒 立 （ ）的（ 实 ）像。 2、人们使用的放大镜是利用物体到透镜的距 离在（ 小于一倍焦距 ）成正立的、放大的、 虚像的原理工作。
C ．用放大镜观察物体时，物距应大于 1 倍焦距 小于2倍焦距 D．使用放大镜时，物体只能成放大的虚像
6.将一物体放在凸透镜前，使物距依次为6cm， 18cm和24cm，分别得到放大的虚像、放大 的实像和缩小的实像，则凸透镜的焦距f满足 关系式（ C ）
• A．f<6cm • B．6cm<f<18cm • C．9cm<f<12cm • D．18cm<f<24cm
3、如果要得到一个放大的实像应把物体放 在（ 一倍焦距 )与（ 二倍焦距）之间， 如果 要得到一个放大的虚像应把物体放在( 一倍焦距） 之内。
1、物体放在凸透镜前，在离透镜 20cm的光屏上物体成一个清晰放 大的像， 则凸透镜的焦距可能 （ A ） A、8cm B、10cm C、15cm D、25cm
