5G-NR物理层过程(控制)

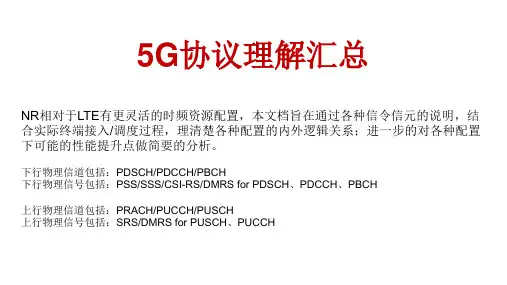

5G 物理层协议解读
pdcch-ConfigSIB1:
Determines a common ControlResourceSet (CORESET), a
common search space and necessary PDCCH parameters.
subCarrierSpacingCommon:
SSB周期内只能搜一个频点，则GSCN在20*70=1.4s内完成搜网，而ARFCN方式需要133.34s，ARFCN方式在NSA架构下可以由
LTE直接告知终端频点，无需盲搜，但在SA架构下这是不可忍受的，只能使用GSCN方式。
MIB消息：信元
Cell search完成后，终端下行时频同步并解调PBCH信道获取MIB消息内容；获取MIB的目的是由此获取其他系统消息，最终让终端
2
10ms 无线帧
9
10
U
D
8
U
3
4
11
D
12
D
5
13
S
14
U
6
15
D
7
16
D
17
S
8
18
U
19
U
9
第一个2.5ms pattern1：
nrofDownlinkSlots:3,下行3个slot，从2.5ms的第一个slot开始数3个；
nrofUplinkSlots：1，上行1个slot，从2.5ms的最后一个slot开始数1个；
CRB27
CRB26
CRB25
CRB24
CRB23
CRB22
CRB21
CRB20
CRB19
5G无线通信网络物理层关键技术分析
5G无线通信网络物理层关键技术分析随着信息技术的不断发展和进步，5G无线通信网络已经逐渐成为信息社会的基础设施之一。
作为下一代无线通信技术，5G无线通信网络以其更高的速度、更低的延迟以及更大的容量，将为人们提供更好的网络连接和通信体验。
在5G无线通信网络中，物理层作为整个系统中的关键部分，承担着传输和接收数据的重要任务。
物理层的性能直接影响着整个通信系统的性能和用户体验。
本文将对5G无线通信网络物理层的关键技术进行分析，并探讨其在实际应用中的作用和意义。
1. 多输入多输出（MIMO）技术多输入多输出（MIMO）技术是5G无线通信网络中的重要物理层技术之一。
MIMO技术利用多个天线同时发送和接收信号，从而增加了信号传输的可靠性和容量。
在5G网络中，MIMO技术将进一步得到发展和应用。
通过增加天线数量和利用波束赋形技术，5G网络可以实现更高的数据传输速率和更好的覆盖范围。
MIMO技术还可以降低信号的功率消耗，提高系统的能效性能。
2. 新型调制技术在5G无线通信网络中，新型调制技术是物理层的另一个重要技术。
传统的调制技术往往在提高数据传输速率的会增加信号的功耗和干扰。
为了满足5G网络对高速率和低延迟的需求，新型调制技术应运而生。
5G网络中引入了更高阶的调制技术，如256QAM （Quadrature Amplitude Modulation），通过增加调制比特数，可以实现更高的数据传输速率。
5G网络还引入了新的载波调制技术，如新颖的OFDM（Orthogonal Frequency Division Multiplexing）和FBMC（Filter Bank Multicarrier）技术，这些载波调制技术可以有效减少信号间的干扰，提高信号的传输效率和可靠性。
3. 大规模天线阵列技术4. 自适应调制和功率控制技术在5G无线通信网络中，自适应调制和功率控制技术是物理层的另一项重要技术。
通过自适应调制技术，5G网络可以根据信道质量和用户需求实时调整调制方式，从而最大化信号传输速率和质量。

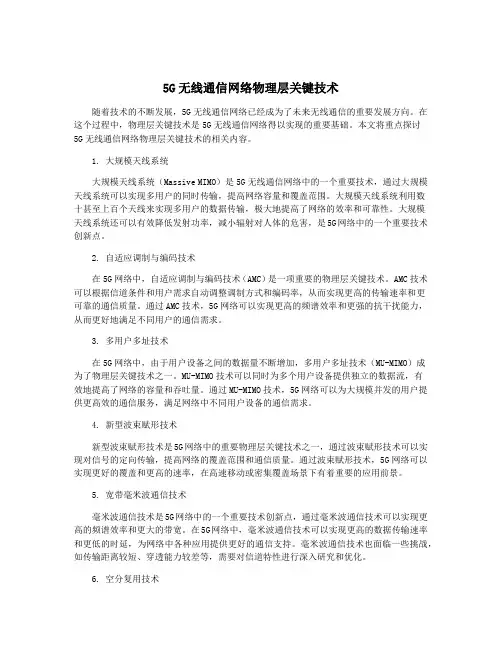

5G无线通信网络物理层关键技术
5G无线通信网络物理层关键技术随着技术的不断发展，5G无线通信网络已经成为了未来无线通信的重要发展方向。
在这个过程中，物理层关键技术是5G无线通信网络得以实现的重要基础。
本文将重点探讨5G无线通信网络物理层关键技术的相关内容。
1. 大规模天线系统大规模天线系统（Massive MIMO）是5G无线通信网络中的一个重要技术，通过大规模天线系统可以实现多用户的同时传输，提高网络容量和覆盖范围。
大规模天线系统利用数十甚至上百个天线来实现多用户的数据传输，极大地提高了网络的效率和可靠性。
大规模天线系统还可以有效降低发射功率，减小辐射对人体的危害，是5G网络中的一个重要技术创新点。
2. 自适应调制与编码技术在5G网络中，自适应调制与编码技术（AMC）是一项重要的物理层关键技术。
AMC技术可以根据信道条件和用户需求自动调整调制方式和编码率，从而实现更高的传输速率和更可靠的通信质量。
通过AMC技术，5G网络可以实现更高的频谱效率和更强的抗干扰能力，从而更好地满足不同用户的通信需求。
3. 多用户多址技术在5G网络中，由于用户设备之间的数据量不断增加，多用户多址技术（MU-MIMO）成为了物理层关键技术之一。
MU-MIMO技术可以同时为多个用户设备提供独立的数据流，有效地提高了网络的容量和吞吐量。
通过MU-MIMO技术，5G网络可以为大规模并发的用户提供更高效的通信服务，满足网络中不同用户设备的通信需求。
4. 新型波束赋形技术新型波束赋形技术是5G网络中的重要物理层关键技术之一，通过波束赋形技术可以实现对信号的定向传输，提高网络的覆盖范围和通信质量。
通过波束赋形技术，5G网络可以实现更好的覆盖和更高的速率，在高速移动或密集覆盖场景下有着重要的应用前景。
5. 宽带毫米波通信技术毫米波通信技术是5G网络中的一个重要技术创新点，通过毫米波通信技术可以实现更高的频谱效率和更大的带宽。
在5G网络中，毫米波通信技术可以实现更高的数据传输速率和更低的时延，为网络中各种应用提供更好的通信支持。

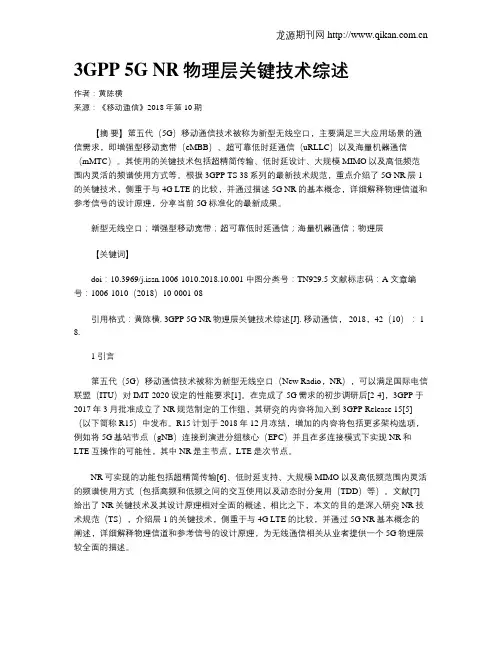

3GPP 5G NR物理层关键技术综述
3GPP 5G NR物理层关键技术综述作者：黄陈横来源：《移动通信》2018年第10期【摘要】第五代（5G）移动通信技术被称为新型无线空口，主要满足三大应用场景的通信需求，即增强型移动宽带（eMBB）、超可靠低时延通信（uRLLC）以及海量机器通信（mMTC）。
其使用的关键技术包括超精简传输、低时延设计、大规模MIMO以及高低频范围内灵活的频谱使用方式等。
根据3GPP TS 38系列的最新技术规范，重点介绍了5G NR层1的关键技术，侧重于与4G LTE的比较，并通过描述5G NR的基本概念，详细解释物理信道和参考信号的设计原理，分享当前5G标准化的最新成果。
新型无线空口；增强型移动宽带；超可靠低时延通信；海量机器通信；物理层【关键词】doi：10.3969/j.issn.1006-1010.2018.10.001 中图分类号：TN929.5 文献标志码：A 文章编号：1006-1010（2018）10-0001-08引用格式：黄陈横. 3GPP 5G NR物理层关键技术综述[J]. 移动通信， 2018，42（10）： 1-8.1 引言第五代（5G）移动通信技术被称为新型无线空口（New Radio，NR），可以满足国际电信联盟（ITU）对IMT-2020设定的性能要求[1]。
在完成了5G需求的初步调研后[2-4]，3GPP于2017年3月批准成立了NR规范制定的工作组，其研究的内容将加入到3GPP Release 15[5]（以下简称R15）中发布。
R15计划于2018年12月冻结，增加的内容将包括更多架构选项，例如将5G基站节点（gNB）连接到演进分组核心（EPC）并且在多连接模式下实现NR和LTE互操作的可能性，其中NR是主节点，LTE是次节点。
NR可实现的功能包括超精简传输[6]、低时延支持、大规模MIMO以及高低频范围内灵活的频谱使用方式（包括高频和低频之间的交互使用以及动态时分复用（TDD）等）。

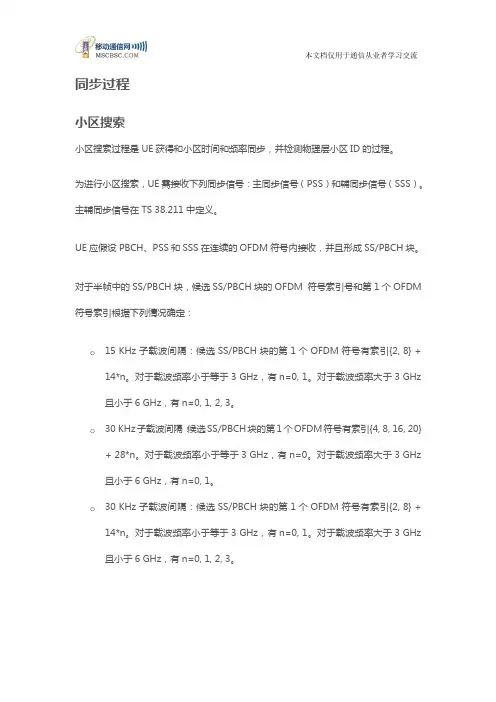

5G-NR物理层过程(控制)
同步过程小区搜索小区搜索过程是UE获得和小区时间和频率同步，并检测物理层小区ID的过程。
为进行小区搜索，UE需接收下列同步信号：主同步信号（PSS）和辅同步信号（SSS）。
主辅同步信号在TS38.211中定义。
UE应假设PBCH、PSS和SSS在连续的OFDM符号内接收，并且形成SS/PBCH块。
对于半帧中的SS/PBCH块，候选SS/PBCH块的OFDM符号索引号和第1个OFDM 符号索引根据下列情况确定：o15KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{2,8}+ 14*n。
对于载波频率小于等于3GHz，有n=0,1。
对于载波频率大于3GHz且小于6GHz，有n=0,1,2,3。
o30KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{4,8,16,20} +28*n。
对于载波频率小于等于3GHz，有n=0。
对于载波频率大于3GHz且小于6GHz，有n=0,1。
o30KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{2,8}+ 14*n。
对于载波频率小于等于3GHz，有n=0,1。
对于载波频率大于3GHz且小于6GHz，有n=0,1,2,3。
o120KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{4,8,16, 20}+28*n。
对于载波频率大于6GHz，有n=0,1,2,3,5,6,7,8,10,11,12, 13,15,16,17,18。
o240KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{8,12,16, 20,32,36,40,44}+56*n。
对于载波频率大于6GHz，有n=0,1,2,3,5,6,7, 8。
一个半帧中的候选SS/PBCH块在时域上以升序从0到L−1]L−1]进行编号。
对于L=4L=4或L>4L>4，UE应根据与每个半帧内SS/PBCH块索引一一对应的PBCH 中传输的DM-RS序列索引，分别确定SS/PBCH块索引的2或3个LSB比特。
5GNR物理层5GPHY层概述
5GNR物理层5GPHY层概述简介：2017年12⽉发布了第⼀个规范，该规范⽀持NSA（⾮独⽴），其中符合5G规范的UE依赖现有LTE进⾏初始访问和移动性。
2018年6⽉，SA版本的5G NR规格已完成，可独⽴于LTE运⾏。
5G NR技术有3个不同的⽤例，即。
eMBB（增强型移动宽带），mMTC（⼤型机器类型通信）和URLLC（超可靠的低延迟通信）。
3GPP TS 38.200系列⽂档中指定了5G PHY层。
5G NR⽹络即有两个主要组成部分。
UE（即移动⽤户）和gNB（即基站）。
5G NR⽀持两个频率范围FR1（低于6GHz）和FR2（毫⽶波范围，24.25⾄52.6 GHz）。
NR使⽤从LTE中使⽤的基本15 KHz⼦载波间隔中得出的灵活⼦载波间隔。
因此，选择CP长度。
µΔF= 2 µ 0.15循环前缀015KHz普通的130 KHz普通的260KHz普通，扩展3120KHz普通的4240KHz普通的5480KHz普通的⼀个5G NR帧的持续时间为10ms。
⼀帧具有10个⼦帧，每个⼦帧具有1ms的持续时间。
每个⼦帧的时隙数取决于⼦载波间隔。
根据循环前缀类型，每个时隙可以具有14个OFDM符号或12个OFDM符号。
对于15 KHz为1 ms，对于30 KHz为500 µs，依此类推。
15 KHz的⼦载波间隔每个⼦帧占⽤1个时隙，30 KHz的⼦载波间隔每个⼦帧占⽤2个时隙，依此类推。
每个时隙分别基于正常CP和扩展CP占⽤14个OFDM符号或12个OFDM符号。
每个5G NR帧被分为两个相等⼤⼩的半帧，每个半帧中有5个⼦帧。
半帧-0由⼦帧0⾄4组成，半帧1由⼦帧5⾄9组成。
上⾏链路帧i在下⾏链路帧i之前的提前的开始时间为T TA 。
T TA =（N TA + N TA，偏移量）* Tc其中，物理层时间单位Tc = 1 /（Δfmax* Nf）Δfmax= 480 KHz，Nf = 4096Tc = 0.509 ns 在时域中称为采样时间K = LTE采样时间/ 5G NR采样时间= Ts / Tc➤K= 64N TA，偏移量在TS 38.133⽂件中按表7.1.2-2定义。
5G NR详解,看完秒变大神
20年前，人们远程沟通的方式是打电话， 10年前是打电话、PC上网视频聊天，5年前随着移动宽带的飞速发展，绝大部分的应用开始通过移动宽带（MBB）来实现。
手机逐渐成为人们日常不可分开的部分，吃饭玩“吃鸡”、走路“打农药”、出行共享单车、购物扫码，可以随时随地享受移动宽带开来的便利与娱乐体验。
也就是我们所说的，无线通信在2G时代是语音，3G时代是数据，4G时代是移动宽带MBB。
天下功夫，唯快不破！ 5G时代的eMBB（增强移动宽带）业务，可以带你体验20Gbps的峰值速率，AR/VR, 超高清视频直播等；uRLLC（超高可靠超低时延通信）业务，可以带你体验炫酷的无人驾驶、远程驾驶；mMTC(大规模机器通信)业务，可以通过打造智能工厂、智慧城市、智慧农业等实现万物互联。
今天，工信部IMT-2020(5G)推进组正式发布了5G第三阶段研发试验规范，5G 第三阶段研发试验已启动。
该研发试验基于3GPP 5G标准，构建统一环境，开展系统验证，指导5G面向商用的产品研发，推动产品成熟和产业链协同。
该试验将对核心网、基站、终端和互操作性等支撑5G商用的关键特性进行测试验证，预计完成时间为2018年第4季度。
本阶段研发试验将基于3GPP最新发布的5G NSA标准开展测试验证工作。
简单来说NSA使用4G核心网（EPC），以4G作为控制面的锚点，采用LTE 与 5G NR（New Radio，新空口）双连接的方式，利用现有的LTE网络部署5G，以满足领先运营商快速实现5G 部署的需求。
下面就让小编给大家具体讲讲有哪些创新性的新技术...全新频谱宽频支持大带宽兵马未动，粮草先行。
频谱是无线通信技术的基础资源。
未来全球5G先发频段是C-band （频谱范围为 3.3GHz-4.2GHz， 4.4GHz-5.0GHz）和毫米波频段26GHz/28GHz/39GHz。
相应地，3GPP量身打造了n77，n78，n79，n257，n258和n260。
5G物理层深度解析(下)
的关键参数是这种格式的子载波间隔较宽，达到5KHz，可以有效对抗多普勒频偏。 • Format2 长度为4.3ms，是中移推动的，这种格式强调加强前导序列的累计能量，从而可以对抗普通覆盖下
value Unrestrictedset
0
0
1
13
2
15
3
18
4
22
5
26
6
32
7
38
65
➢ 以L=839为例，逻辑根序列索引为20时，对应的u=2，下一个根序列索引 对应u=837，zeroCorrelationZoneConfig=6，即 NCS=32
➢ v=0,1.....,25 (839/32)下取整=26个循环移位 ➢ C v =0,32,64,....832
69
PRACH短格式
n 短序列：5G NR支持9种长度为139的Preamble格式，支持子载波间隔为 {15,30,60,120}KHz（低频FR1时支持15及30KHz，高频FR2时支持60,120KHz），短格式 不需要配置限制集，仅支持非限制集。
短序列的子载波间隔通过RACH参数msg1-SubcarrierSpacing配置
n ZC序列的定义
➢ ZC根序列的定义，长度为139或 839，u值由系统消息下发的逻辑 根索引配置值查表得出。
jui(i1)
xu(i) e LRA ,i 0,1,...,LRA 1
➢ 经过循环移位后的ZC序列集合。
5GNR系列（四）物理下行共享信道（PDSCH）物理层过程详解
5GNR系列（四）物理下⾏共享信道（PDSCH）物理层过程详解⼀、传输块CRC附加（⼀）⽅法步骤通过循环冗余校验(CRC)在每个传输块上提供错误检测。
整个传输块⽤于计算CRC奇偶校验⽐特。
传送到层1的传输块⽐特记为\(a_{0}, a_{1}, a_{2}, a_{3}, \dots, a_{A-1}\)，奇偶校验⽐特记为\(p_{0}, p_{1}, p_{2}, p_{3}, \dots, p_{L-1}\)，其中\(A\)是有效载荷的⼤⼩，\(L\)是校验⽐特的位数。
最低阶信息位\(a_{0}\)被映射到传输块的最有效位。
奇偶校验位根据协议所述规则计算并附加到DL-SCH传输块。
当\(A>3824\)时，设置\(L\)为24⽐特，并使⽤⽣成多项式\(g_{\mathrm{CRC} 24 \mathrm{A}}(D)\)；否则，设置\(L\)为16⽐特，并使⽤⽣成多项式\(g_{\mathrm{CRCl} 6}(D)\)。
CRC附加之后的⽐特记为\(b_{0}, b_{1}, b_{2}, b_{3}, \ldots, b_{B-1}\)，其中\(B=A+L\)。
（⼆）流程图⼆、码块分割及CRC附加（⼀）⽅法步骤码块分割的输⼊⽐特序列记为\(b_{0}, b_{1}, b_{2}, b_{3}, \dots, b_{B-1}\)，其中\(B>0\)。
如果\(B\)⼤于最⼤码块长度\(K_{\mathrm{cb}}\)，则需要进⾏码块分割，并对分割后得到的各个码块添加24⽐特CRC校验序列。
码块分割的输出⽐特记为\(c_{r 0}, c_{r 1}, c_{r 2}, c_{r 3}, \dots, c_{r\left(K_{r}-1\right)}\)，其中\(0 \leq r<C\)表⽰码块编号，\(K_{r}=K\)表⽰每个码块中的⽐特数。
1.确定最⼤码块长度\(K_{\mathrm{cb}}\)对于BG1，最⼤码块长度为：\(K_{\mathrm{cb}}=8448\)对于BG2，最⼤码块长度为：\(K_{\mathrm{cb}}=3840\)2.确定码块数\(C\)当\(B \leq K_{\mathrm{cb}}\)时，不需要进⾏码块分割，即码块数\(C=1\)，码块长度\(B^{\prime}=B\)，不添加CRC，\(L=0\)。
5G NR无线通信网络物理层关键技术
２０１９ 年第 ０２ 期 １
移动通信
图 １ （ 基于 ３８．３００⁃５．１） 下行链路和上行链路的波形生成的示意流程图
表 １ ＮＲ 支持的相关参数
Ｎｕｍｅｒｏｌｏｇｙ ０ １ ２ ３ ４
Ｓｕｂｃａｒｒｉｅｒ Ｓｐａｃｉｎｇ（ ｋＨｚ） １５ ３０ ６０ １２０ ２４０
ＳＣＳ（由基准 ＳＣＳ 乘以整数 Ｎ 扩展而成） 中，ＮＲ 选用 １５ ｋＨｚ 作为基准 ＳＣＳ。 ＮＲ 配置了 ５ 种子载波间隔：１５ ｋＨｚ、３０ ｋＨｚ、６０ ｋＨｚ、１２０ ｋＨｚ 和 ２４０ ｋＨｚ，值得注意的 是在 ＬＴＥ 只支持一种子载波间隔 １５ ｋＨｚ。
移动通信
５Ｇ＋ＮＲ 无线通信网络物理层关键技术
张祥宾
广东南方电信规划咨询设计院有限公司惠州分公司，广东 惠州 ５１６０００
摘要：为满足多样化的业务需求，５Ｇ 网络将在帧结构、多址接入、信道编码、频谱和架构演进等方面进行全面的创 新，从而对 ５Ｇ 网络建设提出了巨大的挑战。 物理层是形成任何无线技术的骨干，５Ｇ 物理层需具有更加灵活和可 伸缩的设计，以支持具有极端（ 有时是矛盾的） 需求的各种场景，以及广泛的频率和部署选项。 关键词：波形；帧结构；子载波；帧结构技术；带宽频率 中图分类号：ＴＮ９２９．５
另外，由于 ＮＲ 频段可能在 １００ ＧＨｚ 以上，因此波 形设计也取决于频率范围。 除高频所需带宽较大，天 线增益高也会形成更窄的波束，还需要应对范围减小 （ｒｅｄｕｃｅｄ ｒａｎｇｅ）、高相位噪声以及多普勒频移高等方 面的挑战，这些都需要通过采用新波形和参数设计（ 如 能量效率、子载波间隔和导频密度）来解决［２］ 。
别的要求也有所不同。 （１） 对于 ｅＭＢＢ（ 包括毫米波） ，波形设计应当满
5G_NR_物理层资源介绍
2）检查SSB频域是否在BWP内 计算BWP频域范围：带宽20M， DL_ARCN428000， BWP下边界：428000*5/1000-10+0.46=2130.46 M上边界： 428000*5/1000+10-0.46=2149.54M BWP频域范围 2130.46~2149.54
0.46M
part1 Guardband
offset to carrier
part2
PointA
NR 物理层资源配置 —— SSB(NSA)
NSA 中在已知PointA 和 中心频点的位置后，SSB position 并不唯一，只需满足以下两个条件即可；
1，NR中由于带宽较大，为减少UE搜网时间，单独规划了SSB的同步栅格，SSB 的ARFCN需要满足 SSB GSCN规则，table 5.4.3.1-1显示了SSB GSCN 频率规划。
LTE中RB代表了频域12个子载波，时域1个slot,频域大小固定为180K， 在NR中，RB仅代表频域12个子载波， 大小取决于子载波间隔，且不同的频域资源的子载波间隔是分别配置的。
3 NR中频域有哪些栅格。
1）全局频率栅格，NR的最小栅格， 最基础的频率栅格，协议中针对不同的频率范围，规划了三种全局频 率栅格。 2）频段栅格， NR 中针对不同的band重新规划了频段栅格，频段栅格是栅格的子集，0不同band步长不同， 网络规划中心频点的时候需要依据band栅格来配置。 3）同步栅格,为较少UE扫频时间新规划的更宽的栅格。
5G无线通信网络物理层关键技术分析
5G无线通信网络物理层关键技术分析5G无线通信网络是第五代无线通信技术，是基于4G技术的升级和创新，旨在提供更高的带宽、更低的延迟和更稳定的连接。
物理层是5G网络中至关重要的一部分，负责处理无线信号的传输和接收，是实现高速、稳定通信的关键。
以下是5G物理层的关键技术分析。
1. 多址技术（MA）：多址技术是实现多用户同时访问无线通信网络的关键技术。
在5G 网络中，引入了更多的多址技术，如正交频分多址（OFDMA）、多用户正交转移（MU-MIMO）等，以提高网络的容量和效率。
2. 高频段技术：5G网络采用了更高的频段，如毫米波频段，以增加网络的带宽和容量。
高频段技术也面临着衰减、穿透力不足等问题，因此需要采用波束成形技术、中继技术等来增强信号的覆盖和传输能力。
3. 多天线技术：多天线技术在提高信号质量和容量方面起着重要作用。
5G网络中引入了Massive MIMO技术，通过利用大量的天线和用户之间的空间分集，提高信号的传输速率和覆盖范围。
4. 高速调制技术：高速调制技术是实现高速数据传输的关键。
5G网络采用了更高阶的调制技术，如64QAM、256QAM等，以增加数据传输速率。
高阶调制技术也对信号的传输质量和抗干扰能力提出了更高的要求。
5. 新型信道编码技术：5G网络采用了新的信道编码技术，如Polar码、低密度奇偶校验码（LDPC）等，以提高信号的纠错能力和抗干扰能力。
新型信道编码技术可以在高速传输和高可靠性之间找到平衡，从而实现高速、稳定的通信。
6. 软定义无线电（SDR）技术：软定义无线电技术是5G网络的关键技术之一。
它通过可编程的硬件和软件定义的网络架构，实现了灵活、高效的无线资源管理和频谱利用。
SDR技术可以根据不同的网络需求和环境条件，动态地调整信道配置和参数，以实现更好的网络性能。
7. 高密度小区技术：5G网络采用了更高的小区密度，以增加网络的容量和覆盖范围。
高密度小区技术可以有效地利用有限的频谱资源，提高网络的容量和效率。
5G学习总结NR的物理层过程
5G学习总结NR的物理层过程5G是当前最新的无线通信技术标准，其核心技术之一是NR（New Radio），它定义了5G网络的物理层过程。
本文将总结NR的物理层过程，以便更好地理解5G的通信原理。
首先，NR的物理层过程包括以下几个方面：物理层信号传输、调制与解调、信道编码和解码、自适应调制和编码、波束成形和小区。
物理层信号传输是NR物理层的基础。
在NR中，无线信号的传输通过天线和信道完成。
天线是将数字信号转换为无线信号的设备，而信道则是无线信号传输的媒介。
NR中，信道有多种类型，包括下行信道（来自基站到终端设备）和上行信道（来自终端设备到基站），以及广播信道、控制信道和数据信道等。
物理层信号传输的目标是在各种复杂的信道环境下实现可靠的数据传输。
调制与解调是NR物理层的另一个重要过程。
调制是将数字信息转换为模拟信号的过程，而解调则是将模拟信号转换回数字信号的过程。
在NR中，常用的调制方式是正交频分复用（OFDM），它将频域分割为多个子载波，每个子载波上传输不同的数据。
调制与解调过程是在发送端和接收端之间进行的，使得无线信号能够在传输过程中保持稳定和可靠。
信道编码和解码是为了提高信号的可靠性和抗干扰性而进行的。
在NR中，采用了特定的编码和解码算法，例如低密度奇偶校验（LDPC）和极化码。
编码的目的是在发送端对数据进行冗余处理，以便在接收端可以更好地恢复数据。
解码则是在接收端通过对接收到的信号进行反向计算，消除干扰并还原出原始数据。
自适应调制和编码是NR中的一项重要技术，用于根据信道条件和传输要求动态地选择合适的调制方式和编码方式。
自适应调制和编码使得系统能够根据不同的信道环境和用户需求灵活地调整传输参数，以提供更好的用户体验和网络性能。
波束成形是NR中的另一个关键技术，用于在有限的天线资源条件下提高信号的传输效率。
波束成形利用信号的相位和幅度差异来形成窄束，将信号能量聚焦在特定的方向上。
通过将信号能量聚焦在特定的用户上，可以提高系统的信号强度和传输速率。
5g nr 物理层流程
5g nr 物理层流程一、引言随着移动通信技术的不断发展，人们对通信的需求也越来越高。
5G NR作为第五代移动通信技术的代表，具有更高的速度、更低的延迟和更大的容量，能够满足人们对高清视频、虚拟现实、物联网等新兴应用的需求。
而5G NR的物理层流程是实现这些特性的基础。
二、物理层流程介绍5G NR物理层流程可以分为以下几个关键步骤：1. 射频前端处理：在通信过程中，首先需要将数字信号转换为无线信号。
这一步骤包括数据的调制、编码、信道编码等处理，以及功率放大和滤波等射频前端处理。
2. 射频信号传输：经过射频前端处理后，信号需要通过天线进行传输。
在传输过程中，需要考虑天线的位置、天线的增益和方向性等因素，以获得更好的信号覆盖和传输质量。
3. 多址接入：在5G NR中，多址接入是实现多用户同时通信的关键技术。
多址接入可以通过时分多址（TDMA）、频分多址（FDMA）、码分多址（CDMA）等方式实现，以提高系统的容量和效率。
4. 小区搜寻与同步：在建立通信连接之前，终端需要进行小区搜寻和同步过程。
小区搜寻是指终端搜索周围的基站信号，以确定要连接的基站。
而同步是指终端通过接收基站的同步信号，校准自己的时钟和频率，以与基站进行正常通信。
5. 预编码与调制：在通信过程中，为了提高信号的传输效率和可靠性，需要对数据进行预编码和调制。
预编码可以通过空间域或频域的方式实现，以减小信号的相关性和提高频谱效率。
调制则是将数字信号映射到模拟信号的过程，常用的调制方式包括正交频分复用（OFDM）和单载波频分复用（SC-FDMA）等。
6. 信道编码与调制：为了提高信号的可靠性和抗干扰能力，5G NR 采用了强大的信道编码和调制技术。
信道编码可以通过加入冗余信息和纠错码等方式，提高信号的容错能力。
而信道调制则是将编码后的信号映射到调制符号的过程，以满足不同信道环境和应用需求。
7. 多天线技术：5G NR采用了大规模天线阵列（Massive MIMO）等多天线技术，以提高无线信号的覆盖范围和传输质量。
5G物理层深度解析(上)
逻辑信道 传输信道 物理信道
逻辑信道 传输信道 物理信道
物理信道
n 下行定义的物理信道如下：
u 物理下行共享信道 Physical Downlink Shared Channel （PDSCH） u 物理下行控制信道 Physical Downlink Control Channel （PDCCH） u 物理广播信道 Physical Broadcast Channel（PBCH）
n 下行物理信号：
u 解调参考信号（Demodulation reference signals，DM-RS）PDSCH、PDCCH和PBCH使用 u 相位跟踪参考信号（Phase-tracking reference signals，PT-RS） u 信道状态信息参考信号（Channel-state information reference signal，CSI-RS） u 主同步信号（Primary synchronization signal，PSS） u 辅同步信号（Secondary synchronization signal，SSS）
n PSS/SSS映射到12个PRB中间的连续127个子载波，占用 144个子载波，两侧分别为8/9个子载波作为保护带宽，以 零功率发送，PBCH RE = 432，使用天线端口4000
n UE搜索到PSS和SSS后，可以获得小区PCI，共1008个
NR物理信号
n 上行物理信号：
u 解调参考信号（Demodulation reference signals，DM-RS）PUCCH和PUSCH使用 u 相位跟踪参考信号（Phase-tracking reference signals，PT-RS） u 探测参考信号（Sounding reference signal，SRS）
5GNR-总体架构与物理层
5GNR-总体架构与物理层⼀ NR总体架构与功能划分1.1 总体架构 NG-RAN节点包含两种类型： l gNB：提供NR⽤户平⾯和控制平⾯协议和功能 l ng-eNB：提供E-UTRA⽤户平⾯和控制平⾯协议和功能 gNB与ng-eNB之间通过Xn接⼝连接，gNB/ng-eNB通过NG-C接⼝与AMF（Access and Mobility Management Function）连接，通过NG-U接⼝与UPF（User Plane Function）连接。
5G总体架构如下图所⽰，NG-RAN表⽰⽆线接⼊⽹，5GC表⽰核⼼⽹。
1.2 功能划分 5G⽹络的功能划分如下图所⽰。
NG-RAN包含gNB或ng-eNB节点，5G-C⼀共包含三个功能模块：AMF，UPF和SMF（Session Management Function）。
1.2.1gNB/ng-eNB l ⼩区间⽆限资源管理Inter Cell Radio Resource Management（RRM） l ⽆线承载控制Radio Bear（RB）Control l 连接移动性控制 Connection Mobility Control l 测量配置与规定Measurement Configuration and Provision l 动态资源分配Dynamic Resource Allocation1.2.2AMF l NAS安全Non-Access Stratum（NAS） Security l 空闲模式下移动性管理Idle State Mobility Handling1.2.3UPF l 移动性锚点管理 Mobility Anchoring l PDU处理（与Internet连接）PDU Handling1.2.4SMF l ⽤户IP地址分配 UE IP Address Allocation l PDU Session控制1.3 ⽹络接⼝1.3.1NG接⼝ NG-U接⼝⽤于连接NG-RAN与UPF，其协议栈如下图所⽰。
5G NR物理层概述
5G NR物理层概述(第16版)目录1范围 (2)2参考文献 (3)3定义、符号和缩写 (3)3.1定义 (3)3.2符号 (3)3.3专业缩写词 (4)4第一层的一般描述 (5)4.1与其他层的关系 (5)4.1.1通用协议架构 (5)4.1.2向更高层提供的服务 (6)4.2第1层的一般描述 (6)4.2.1多路访问 (6)4.2.2物理通道和调制 (6)4.2.3信道编码 (7)4.2.4物理层协议 (7)4.2.5物理层测量 (8)5物理层规范的文档结构 (8)5.1概览 (8)5.2TS 38.201:物理层；概述 (8)5.3TS 38.202:物理层提供的物理层服务 (8)5.4TS 38.211:物理信道和调制 (9)5.5TS 38.212:多路复用和信道编码 (9)5.6TS 38.213:物理层控制程序 (9)5.7TS 38.214:数据的物理层程序 (10)5.8TS 38.215:物理层测量 (10)5.9TS 37.213:共享频谱信道接入的物理层程序 (10)1范围本文件提供了天然橡胶无线电接口物理层的一般描述。
本文档还描述了3GPP物理层规范，即TS 38.200系列的文档结构。
2参考文献下列文件所载条款，通过在本文件中的引用，构成本文件的条款。
[1]3GPP TR 21.905:“3GPP规范词汇”[2]3GPP TS 38.202:“NR；物理层提供的服务”[3]3GPP TS 38.211:“NR；物理信道和调制”[4]3GPP TS 38.212:“NR；多路复用和信道编码”[5]3GPP TS 38.213:“NR；物理层控制程序”[6]3GPP TS 38.214:“NR；数据的物理层程序”[7]3GPP TS 38.215:“NR；物理层测量”3定义、符号和缩写3.1定义就本文件而言，TR 21.905 [1]中给出的术语和定义及以下内容适用。
本文件中定义的术语优先于TR 21.905 [1]中相同术语的定义(如果有)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步过程小区搜索小区搜索过程是UE获得和小区时间和频率同步，并检测物理层小区ID的过程。
为进行小区搜索，UE需接收下列同步信号：主同步信号（PSS）和辅同步信号（SSS）。
主辅同步信号在TS38.211中定义。
UE应假设PBCH、PSS和SSS在连续的OFDM符号内接收，并且形成SS/PBCH块。
对于半帧中的SS/PBCH块，候选SS/PBCH块的OFDM符号索引号和第1个OFDM 符号索引根据下列情况确定：o15KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{2,8}+ 14*n。
对于载波频率小于等于3GHz，有n=0,1。
对于载波频率大于3GHz且小于6GHz，有n=0,1,2,3。
o30KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{4,8,16,20} +28*n。
对于载波频率小于等于3GHz，有n=0。
对于载波频率大于3GHz且小于6GHz，有n=0,1。
o30KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{2,8}+ 14*n。
对于载波频率小于等于3GHz，有n=0,1。
对于载波频率大于3GHz且小于6GHz，有n=0,1,2,3。
o120KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{4,8,16, 20}+28*n。
对于载波频率大于6GHz，有n=0,1,2,3,5,6,7,8,10,11,12, 13,15,16,17,18。
o240KHz子载波间隔：候选SS/PBCH块的第1个OFDM符号有索引{8,12,16, 20,32,36,40,44}+56*n。
对于载波频率大于6GHz，有n=0,1,2,3,5,6,7, 8。
一个半帧中的候选SS/PBCH块在时域上以升序从0到L−1]L−1]进行编号。
对于L=4L=4或L>4L>4，UE应根据与每个半帧内SS/PBCH块索引一一对应的PBCH 中传输的DM-RS序列索引，分别确定SS/PBCH块索引的2或3个LSB比特。
对于L=64L=64，UE应根据高层参数[SSB-index-explicit]确定每个半帧内SS/PBCH块索引的3个MSB比特。
注：DM-RS序列索引在TS38.211中定义。
UE可通过参数[SSB-transmitted-SIB1]被配置，SS/PBCH块索引对于与SS/PBCH块对应重叠的REs，UE不应接收其他信号或信道。
UE也可通过高层参数[SSB-transmitted]在每个服务小区被配置，SS/PBCH块索引对于与SS/PBCH块对应重叠的REs，UE不应接收其他信号或信道。
[通过[SSB-transmitted]配置优先于通过[SSB-transmitted-SIB1]配置。
]注：May be removed and captured in38.211。
对于每个服务小区中SS/PBCH块的接收，UE可以在每个服务小区通过高层参数[SSB-timing]每半帧周期性地被配置。
如果对于SS/PBCH块的接收，UE没有每半帧被周期性配置，则UE应假设以半帧为周期。
UE应假设在服务小区中，对于所有SS/PBCH块，周期是相同的。
对于初始小区的选择，UE可以假设SS/PBCH块半帧出现的周期为2帧。
传输定时调整Timing for secondary cell activation/deactivation无线链路监测为了向高层指示失步/同时状态，UE应监测主小区的下行无线链路质量。
此处暂省略300+字，具体内容详见原文档。
[链路重配置过程]在一个服务小区内为了[RSRP x或SINR]测量，UE可以配置一组CSI-RS资源或一组SS/PBCH块索引。
UE应假设SCI-RS采用非零传输功率。
每个CSI-RS资源参数通过高层信令配置，这些参数包括：o[资源配置]o[周期]o[天线端口]o[传输功率]o[伪随机序列生成参数]o[QCL参数]o[…][Editor’s note:For reconfiguration request,there are also no existing agreements to describe preamble retransmissions,or the window for the UE to receive a response,or the configuration of the CORESET where the PDCCH scheduling the response is transmitted,etc.]上行功率控制物理上行共享信道UE behaviourPower headroom物理上行控制信道UE behaviour探测参考信号物理随机接入信道在时隙i i内，对于服务小区c c，UE通过下式确定PRACH传输功率：P PRACH,c(i)=min{P CMAX,c(i),P PRACH,target+PL c}PPRACH,c(i)=min{PCMAX,c (i),PPRACH,target+PLc}dBm其中P CMAX,c(i)PCMAX,c(i)是在TS38.133中定义的服务小区c c中在时隙i i的UE 传输功率，P PRACH,target PPRACH,target由高层参数[preambleReceivedTargetPower]提供，PL c PLc是UE计算对于服务小区c c的路径损耗，单位为dB。
为了确定P PRACH,c(i)PPRACH,c(i)，UE计算路径损耗PL c PLc。
路径损耗根据SS/PBCH块得到，即PL c PLc=SS/PBCHBlockPower–higher layer filtered RSRP，其中SS/PBCHBlockPower由[SystemInformationBlockType1]提供，RSRP在TS38.215中定义，高层滤波器配置在TS38.331中定义。
如果一个随机接入响应窗口内，如5.2小节中描述，UE不接收随机接入响应，随机接入响应包含了一个与UE发送的前导序列对应的前导ID，UE将为随后的PRACH传输确定传输功率，如果有的话。
[TS38.321]载波聚合双连接随机接入过程在进行初始化的物理随机接入过程之前，L1应该从高层接收一组SS/PBCH块索引，并且应向高层提供一组对应的RSRP测量。
在进行初始化的物理随机接入过程之前，L1应该从高层接收以下信息：o PRACH传输参数（PRACH前导格式，用于PRACH传输的时域和频域资源）o用于决定小区中根序列及其在前导序列集合中的循环移位值的参数（逻辑根序列表格索引、循环移位N CS NCS、集合类型（受限集合和非受限集合））从物理层来看，物理层随机接入过程包括PRACH中随机接入前导（Msg1）的发送，PDSCH（Msg2）中的随机接入响应（RAR），PUSCH中的Msg3和PDSCH中的Msg4。
批注：Tentatively,Msg3and Msg4will be described as part of theRA procedure due to various differences from PUSCH/PDSCHafter RRC connection.随机接入前导L1过程通过PRACH传输请求被触发，PRACH传输由高层来配置。
高层对PRACH传输的配置包括：o对于PRACH传输，高层参数[PRACH-config]提供的配置o对于PRACH传输，高层参数[PRACH-cell-idx]提供的服务小区索引o前导索引，PRACH格式，P PRACH,target PPRACH,target，相应的RA-RNTI，PRACH资源o[对于PRACH传输的重复次数，也作为请求的一部分由高层指示]A PRACH format is selected from the preamble sequence set for the corresponding preamble sequence length using the preamble index.在所指示的PRACH资源上，前导使用所选择的PRACH格式发送，传输功率为4.4节描述的P PRACH PPRACH。
定时随机接入响应UE通过高层[TS38.321]在一个约束窗内，采用所指示的RA-RNTI尝试检测PDCCH。
窗口开始于最早的CORESET的符号。
对于Type1-PDCCH公共搜索空间，UE配置了CORESET。
Type1-PDCCH公共搜索空间在7.1节进行了定义，在前导序列传输的[X]个符号之后。
随机接入响应窗口的长度由高层参数[rar-windowlength]提供。
如果UE在时间窗内，采用所指示的RA-RNTI和相应的DL-SCH传输块检测PDCCH，UE将传输块传递到高层。
高层分析传输块并向物理层指示上行授权。
如果在时间窗内，UE不检测PDCCH或相应的DL-SCH传输块，则UE过程如[TS38.321]中的描述。
如果UE在时间窗内，采用所指示的RA-RNTI和相应的DL-SCH传输块检测PDCCH，高层指示[XX]比特的上行授权到物理层。
这一过程被称为物理层的随机接入响应（RAR）。
UE应接收PDCCH和PDSCH。
作为包含[SystemInformationBlockType1]的PDSCH的接收，PDSCH包含了具有相同子载波间隔和相同CP的DL-SCH传输块。
[XX]比特的内容，开始于MSB，结束于LSB：[…]批注：To be completed as the contents of the UL grant in the RARare determined.Msg3PUSCH对于Msg3PUSCH传输，高层参数[msg3-tp]指示UE是否应用变换预编码（transform precoding），变换预编在[TS38.211]中描述。
Msg3PUSCH传输的子载波间隔由高层参数[msg3-scs]提供。
UE应在相同的服务小区内发送PRACH和Msg3PUSCH。
Msg4PDSCHMsg4PDSCH传输的子载波间隔与PDSCH相同提供随机接入响应。
UE procedure for reporting control informationUE procedure for HARQ-ACK codebook determination CBG-based HARQ-ACK codebook determination批注：[HARQ-ACK information bits]The actual number of bits toreport can be different–e.g.with bundling.批注：[initial]For retransmissions,decisions are needed fordynamic/semi-static HARQ-ACK codebook determination and forpossible DCI indications.批注：[a]No decision currently exists for2TBs(e.g.same number for both TBs,separately configured number per TB).批注：[the UE determines whether or not a CBG is retransmitted based on a corresponding value of the CBGTI field]Placeholder text–will be modified once the specifics for the operation of the CBGTI field are decided.批注：[cc]LTE terminology for indicating semi-static codebook (can be modified once RRC terminology is finalized).Statement in brackets will be removed if only semi-static codebook determination is supported for CBG-based HARQ-ACK.UE procedure for reporting HARQ-ACKHARQ-ACK reporting in physical uplink shared channelHARQ-ACK reporting in physical uplink control channel如果UE没有配置为PUSCH和PUCCH同时传输，并且UE不传输PUSCH，且不传输CSI或positive/negative SR，则UE应传输HARQ-ACKo on PUCCH format0ifo the transmission is over1symbol or2symbols,o the number of HARQ-ACK information bits is1or2o on PUCCH format1ifo the transmission is over4or more symbols,o the number of HARQ-ACK information bits is1or2o on PUCCH format2ifo the transmission is over1symbol or2symbols,o the number of HARQ-ACK information bits is more than2o on PUCCH format3ifo the transmission is over4or more symbols,o the number of HARQ-ACK information bits is more than[2]UE在一个时隙的N slot,μsymb Nsymbslot,μ个符号上发送一个或多个PUCCH。
