Date: 2013-3-5
4: 当使用感性负载（如灯、电动机等）时，其瞬 消除背景物的影响 态冲击电流较大，可能劣化或损坏交流二线的光电 开关，在这种情况下，请经过交流继电器作为负载 来转换使用。 5：红外线光电开关的透镜可用擦镜纸擦拭，禁用 稀释溶剂等化学品，以免永久损坏塑料镜。 6：本厂针对用户的现场实际要求，在一些较为恶 劣的条件下，如灰尘较多的场合，所生产的光电开 关在灵敏度的选择上增加了 50%，以适应长期使用 中延长光电开关的维护周期。 7：本厂产品均为 SMD 工艺生产制造，并经严格的 测试合格后才出厂，在一般情况下使用均不会出现 损坏。为了保证意外性发生，请用户在接通电源前 检查接线是否正确，核定电压是否为额定值。
引起理想漫反射的光度分布
局部较强漫反射时的光度分布
-1-
Date: 2013-3-5
2.镜反射式光电开关 镜反射式光电开关亦是集发射器与接收器于一体， 光电开关发射器发出的光线经过反 射 镜 ，反射回接 收器，当被检测物体经过且完全阻断光线时，光电开 关就产生了检测开关信号。 3.对射式光电开关 对射式光电开关包含在结构上相互分离且光轴相对 放置的发射器和接收器，发射器发出的光线直接进入 接收器。当被检测物体经过发射器和接收器之间且阻 断光线时，光电开关就产生了开关信号。当检测物体 是不透明时，对射式光电开关是最可靠的检测模式。 4.槽式光电开关 槽式光电开关通常是标准的 U 字型结构，其发射器 和接收器分别位于 U 型槽的两边，并形成一光轴，当 被检测物体经过 U 型槽且阻断光轴时，光电开关就产 生了检测到的开关量信号。槽式光电开关比较安全可 靠的适合检测高速变化，分辨透明与半透明物体。 5.光纤式光电开关 光纤式光电开关采用塑料或玻璃光纤 传感器来引导光线，以实现被检测物体 不在相近区域的检测。通常光纤传感器 分为对射式和漫反射式。 型号说明
对射光电开关接线图
对射光电开关接线图对射光电开关三线和二线接线图对射光电开关，特征：辨别不透明的反光物体。
对射光电开关的使用注意事项避免强光源光电开关在环境照度较高时，一般都能稳定工作。
但应回避将传感器光轴正对太阳光、白炽灯等强光源。
在不能改变传感器（受光器）光轴和强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。
防止相互干扰光电开关通常都具有自动防止相互干扰的作用，因而不必担心相互干扰。
然而，对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。
防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。
当然，使用不同频率的机种也是一种好办法。
镜面角度影响当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器和检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。
排除背景物影响使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。
因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。
自诊断作用使用在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。
这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断作用而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。
对射光电开关应避免使用的场所灰尘较多的场所；腐蚀性气体较多的场所；环境温度变化超出产品规定范围的场所；振动、冲击大，而未采取避震措施的场所。

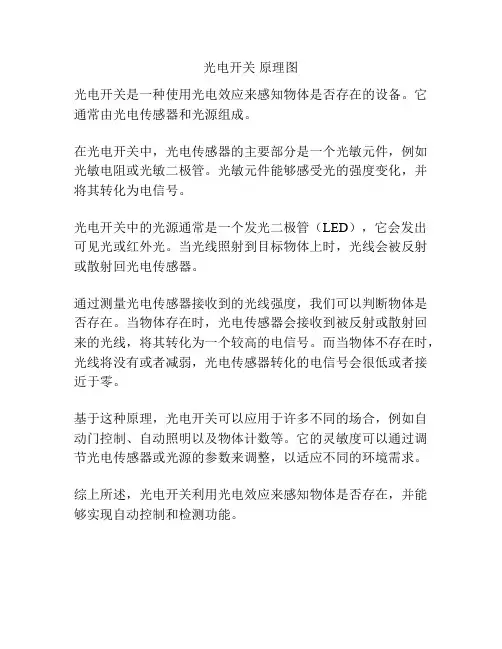

光电开关 原理图
光电开关原理图
光电开关是一种使用光电效应来感知物体是否存在的设备。
它通常由光电传感器和光源组成。
在光电开关中，光电传感器的主要部分是一个光敏元件，例如光敏电阻或光敏二极管。
光敏元件能够感受光的强度变化，并将其转化为电信号。
光电开关中的光源通常是一个发光二极管（LED），它会发出可见光或红外光。
当光线照射到目标物体上时，光线会被反射或散射回光电传感器。
通过测量光电传感器接收到的光线强度，我们可以判断物体是否存在。
当物体存在时，光电传感器会接收到被反射或散射回来的光线，将其转化为一个较高的电信号。
而当物体不存在时，光线将没有或者减弱，光电传感器转化的电信号会很低或者接近于零。
基于这种原理，光电开关可以应用于许多不同的场合，例如自动门控制、自动照明以及物体计数等。
它的灵敏度可以通过调节光电传感器或光源的参数来调整，以适应不同的环境需求。
综上所述，光电开关利用光电效应来感知物体是否存在，并能够实现自动控制和检测功能。
光电开关接线图资料
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。
PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。
千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
第四节氨硝酸硫酸一、氨的性质3．氨水的性质①氨水中含有：H2O、NH3、NH3·H2O、NH＋4、OH－、极少量H＋。
②NH3·H2O是一种弱碱，但不要写成NH4OH。
③氨水中氮元素主要以NH3·H2O的形式存在，但氨水的溶质是NH3而非NH3·H2O。
④液氨与氨水的区别(1)定义：铵根离子(NH ＋4)和酸根离子构成的化合物。
(2)物理性质：都是无色或白色晶体，易溶于水。
(3)化学性质： ①不稳定性。
NH 4Cl 受热分解：NH 4Cl=====△NH 3↑＋HCl ↑，现象：白色固体消失，在试管上方重新凝结成白色固体。

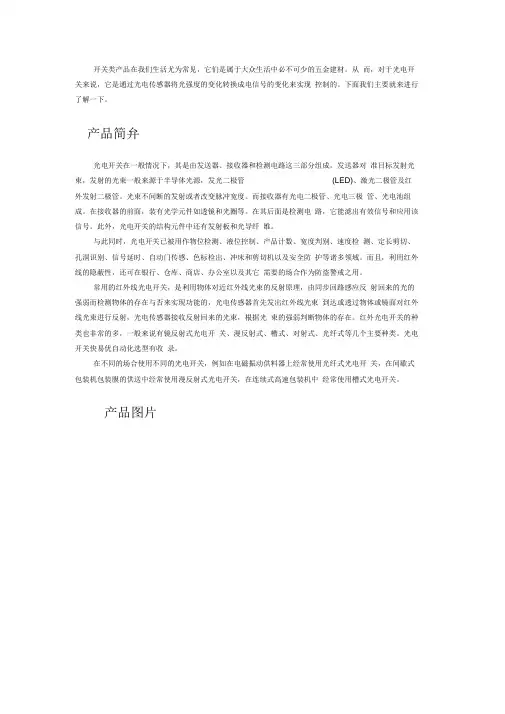

光电开关接线图详解
开关类产品在我们生活尤为常见，它们是属于大众生活中必不可少的五金建材。
从而，对于光电开关来说，它是通过光电传感器将光强度的变化转换成电信号的变化来实现控制的。
下面我们主要就来进行了解一下。
产品简弁光电开关在一般情况下，其是由发送器、接收器和检测电路这三部分组成。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。
光束不间断的发射或者改变脉冲宽度。
而接收器有光电二极管、光电三极管、光电池组成。
在接收器的前面，装有光学元件如透镜和光圈等。
在其后面是检测电路，它能滤出有效信号和应用该信号。
此外，光电开关的结构元件中还有发射板和光导纤维。
与此同时，光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。
而且，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。
红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。
光电开关快易优自动化选型有收录。
在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。
产品图片参数说明光电开关接线图2号：PNP型9号：通过不同的接线方式可接成五种不同的输出形式（适用于光电开关）接成NPN常闭型接成吋常开型接成附常闭型接成双电平谕出型6VDC6VDC OVDC OVDC 黄一黄一S-1A-X 红黄黑—OVDCc O—1Z0YDC3号：NPN—开一闭型4号：PNP—开一闭型红黄黒兰HO 30YDC5号：直流二线7号:交流五线型8号：模拟量输出型o90-250VACoO黄/黑Th Ml :10 0V Vo2:0-l(h-1号:NPN型红/棕黄/黑TSn兰/兰 --- - OVDCOVDC红- 0] ---- +10 30VDC兰--------- 0VDC红/棕------- +l“30VDC兰/兰----- 」0VDC公司介绍以上即是有关光电开关方面的内容介绍，仅供大家进行参考。

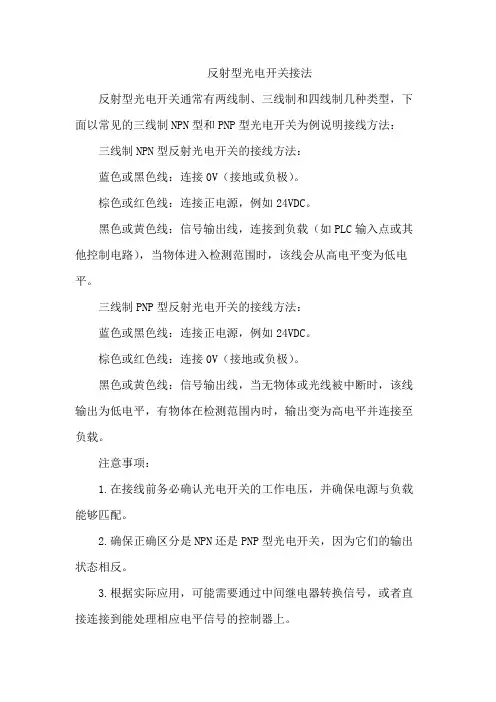

反射型光电开关接法
反射型光电开关接法
反射型光电开关通常有两线制、三线制和四线制几种类型，下面以常见的三线制NPN型和PNP型光电开关为例说明接线方法：三线制NPN型反射光电开关的接线方法：
蓝色或黑色线：连接0V（接地或负极）。
棕色或红色线：连接正电源，例如24VDC。
黑色或黄色线：信号输出线，连接到负载（如PLC输入点或其他控制电路），当物体进入检测范围时，该线会从高电平变为低电平。
三线制PNP型反射光电开关的接线方法：
蓝色或黑色线：连接正电源，例如24VDC。
棕色或红色线：连接0V（接地或负极）。
黑色或黄色线：信号输出线，当无物体或光线被中断时，该线输出为低电平，有物体在检测范围内时，输出变为高电平并连接至负载。
注意事项：
1.在接线前务必确认光电开关的工作电压，并确保电源与负载能够匹配。
2.确保正确区分是NPN还是PNP型光电开关，因为它们的输出状态相反。
3.根据实际应用，可能需要通过中间继电器转换信号，或者直接连接到能处理相应电平信号的控制器上。
在使用过程中，如果光电开关工作正常，当有反光物体进入其检测范围时，会根据光电开关类型触发相应的输出信号。

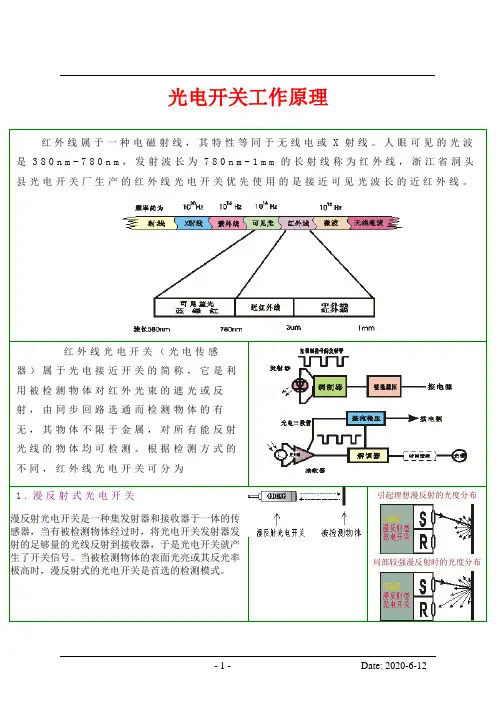

光电开关工作原理
光电开关工作原理（返回）之老阳三干创作电感式接近开关电容式接近开关红外线光电开关位移传感器霍尔开关磁性开关光电开关工作原理型号说明术语解释接线图号经常使用发射镜应用图例注意事项眼可见的光波是380n m-780n m，发射波长为780n m-1m m的长射线称为红外线，浙江，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其外线光电开关可分为器发射的足够量的光线反射到接收器，于是光电开关就发生了开关信号。
当被检测物体的概况光亮或其反光率极高时，漫反射式的射回接收器，当被检测物体经过且完全阻断光线时，光电开关就发生了检测开关信号。
入接收器。
当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就发生了开关信号。
当检测物体是不透明时，对射式光，当被检测物体经过U型槽且阻断光轴时，光电开关就发生了检测到的开关量信号。
槽式光电开关比较平安可靠的适合检测高速变更被检测物体不在相近区域的检测。
通常光纤传感器分为对射式和漫反射式。
开关的感应概况）到开关动作时测得的基准位置到检次数。
的负载，由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载到接收器的途径的分歧，可分为漫反射式，镜反射式，对射式等。
(详见工作原理说明)线，p n p四线，A C二线，A C五线（自带继电器），及直流N P N/P N P/常开/常闭多功能等几种经常漫反射式光电开关镜反射式光电开关对射式光电开关足够的光线反射回漫反射开关的接受器，所以检测距离和被检测物体的概况反射率将是决定接受发射光线。
经常使用资料的反射率参考图如下所示：资料反射率资料反射率白画纸90%不透明黑色塑料14%报纸55%黑色橡胶4%餐巾纸47%黑色布料3%包装箱硬纸板68%未抛光白色金属概况130%洁净松木70%光泽浅色金属概况150%干净粗木板20%不锈钢200%透明塑料杯40%木塞35%半透明塑料瓶62%啤酒泡沫70%不透明白色塑料87%人的手掌心75%于最大检测距离状态时，由于光学透镜会被环境中的污物粘住，甚至会被一些强酸性物质腐蚀，以至降低使用参数特性，这些变量尽位移传感器工作原理和参数（返回）1. 原理简介感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器我厂所生产的是电感式位移传感器。
系列3——光电开关与PLC之间的接线
光电开关与plc接线和接近开关与plc接线相同npn型三线开关引出的3根线棕色线接plc传感器输出电源24v端子蓝色线接plc传感器输出电源负极端子com黑色线为控制信号线接plc输人端子x图中为x0
系列3——光电开关与PLC之间的接线
光电开关是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无， 其物体不限于金属， 对所有能反射光线的物体均可检测。光电开关与PLC接线和接近开关与PLC接线相同，NPN型三线开关引出的3根线， 棕色线接PLC传感器输出电源+24V端子， 蓝色线接LC传感器输出电源负极端子COM， 黑色线为控制信号线， 接PLC输人端子x（图中为X0）。
三线对射光电开关接法
三线对射光电开关接法：
三线对射光电开关的接法如下：
1.确认光电开关的工作电源，直流12-24V供电。
2.确认光电开关的输出类型，是NPN型还是PNP型。
3.根据光电开关的接线图，将火线接到光电开关的火线接口，零线接到零线接口。
如
果是NPN型输出，褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载4号脚输入负，负载3号脚接电源24V+；如果是PNP型输出，褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载3号脚输入正，负载4号脚接电源0V。
4.确认光电开关的负载类型和接线方式，根据负载类型和接线方式将负载接入对应的
输出接口。
5.确认光电开关的触发方式，如果需要控制多个灯具或者其他设备，需要根据控制要
求将对应的控制线接入对应的控制接口。
6.连接完成后，检查接线是否正确，确保电源和负载的接线正确无误。
7.测试光电开关的功能是否正常，可以通过手动或其他方式触发光电开关，观察负载
是否按照预期工作。
光电开关接线图
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN 型和 PNP 型，它们的接线是不同的。
请见下图所示：
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V 端；黄（黑）线为信号，应接负载。
而负载的另一端是这样接的：对于NPN 型接近开关，应接到电源正端；
对于 PNP 型接近开关，则应接到电源0V 端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC 的数字量输入模块。
5）需要特别注意接到 PLC 数字输入模块的三线制接近开关的型式选择。
PLC 数字量输入模块一般可分为两类：一类的公共输入端为电源0V ，电流从输入模块流出（日本模式），此时，一定要选用NPN 型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP 型接近开关。
千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一
定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不
利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情
况，请按产品说明书具体接线。
PNP光电开关接线图
PNP光电开关接线图
一、接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：
二、两线制接近开关的接线比较简单，接近开
关与负载串联后接到电源即可。
三、三线制接近开关的接线：红（棕）线接电
源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
四、接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
五、需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。
PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。
千万不要选错了。
六、两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
七、有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
附图。
三线制光电开关接线方法
三线制光电开关接线方法
嗨，宝子们！今天咱们来唠唠三线制光电开关的接线方法，可简单啦。
三线制光电开关呢，一般有棕色线、蓝色线和黑色线。
这棕色线啊，那可是电源正极线呢。
就像是小光电开关的“活力源泉”，要接到电源的正极上哦。
你可以想象它是一个小吸管，从电源正极那里吸取能量。
蓝色线就不一样啦，它是电源的负极线。
它和棕色线就像一对小搭档，一个负责进电，一个负责出电。
把蓝色线接到电源的负极，这样电流就能形成一个小回路啦。
重点来咯，黑色线是信号线。
这根线可神奇啦，它就像是小光电开关的“小嘴巴”，会把探测到的信号传递出去呢。
这个信号线要接到你需要它控制的设备上，比如说继电器或者PLC之类的。
如果光电开关检测到物体了，就会通过黑色信号线把这个消息告诉它连接的设备，然后设备就会根据这个信号做出反应啦。
在接线的时候呢，宝子们一定要小心哦。
先把电源断开，可别在有电的时候就开始乱接线，那可就像在雷区里蹦跶一样危险呢。
接好线之后，再仔细检查一遍，看看有没有接错的地方。
要是你接好线之后，发现光电开关不太正常工作，也别慌。
先看看电源有没有接好，是不是正负极接反了。
有时候就是这么个小失误，就像穿反了鞋子一样，虽然看起来是小事，但是会让整个事情变得很糟糕呢。
再检查一下信号线是不是接到正确的设备上啦。
光电开关点动控制接触器的实物接线图详解
光电开关点动控制接触器的实物接线图详解1、光电开关点动控制接触器的电气原理图：对电气原理图的详解：N零线，R1、S1、T1为三相进线电源，QF 为空气开关，KA为直流24伏小型中间继电器，FR为热继电器的常闭点（此处为DZ108-20空开的常开触点），KM为接触器，3M~为三相异步电动机。
备注：电气原理图接触器线圈电压为AC220V，此电路中用到了DC24V开关电源。
--------------------------------------------------------------------------2、光电开关点动控制接触器的实物连线图：下面对光电开关点动控制接触器的实物连线图进行详解：下面对线的颜色进行讲解：黄色（粗）代表三相电R,绿色（粗）代表三相电S,红色（粗）代表三相电T,黑色（粗）代表零线,蓝色（细）代表DC24V-,棕色（细）代表DC24V+,黑色（细）代表光电开关的信号线,粉色线代表二次回路的控制线。
下面讲解控制回路：首先将DZ108-20空开的绿色按钮按下，此时用物体靠近光电开关，小型中间继电器得电吸合，使其本身常开触点闭合，控制回路电流导通，接触器吸合，从而三相异步电动机运转，运行指示灯点亮。
当物体离开光电开关，小型中间继电器失电断开，使其本身常开触点断开，控制回路电流断开，接触器随即断开，三相异步电动机停止运转，运行指示灯熄灭。
如果三相异步电动机超负荷运转导致电流过载，空开就会自动断开，此时，红色按钮进去，绿色按钮弹出来，控制回路断开，同时三相电随即断开，电动机停止运转，起到过载保护功能，此时，空开常闭点闭合，跳闸报警指示灯报警，通知用户此回路出线问题。
备注：此实物连接图中选用的空开为DZ108-20型，接触器为CJX2-1210，线圈电压为AC380V，选接触器时线圈电压千万不要选错，切记切记，报警灯线圈电压为AC220V.光电开关采用的是直流24伏NPN常开三线制，棕色（细）代表DC24V+,黑色（细）代表光电开关的信号线。
PLC光电开关、编码器三极管接线详图
说明１：输入部分有两个相反方向的发光二极管，所以，输入部分无极性限制，输入端子的公共接线端子Ｍ接正负都可以，ＰＮＰ编码器接法如图所示。 说明２：ＨＳＣＯ 模式１０ 的接法 说明３：ＨＳＣＯ 模式１０ 的接法，Ａ、Ｂ、Ｚ分别接Ｉ０．０、Ｉ０．１、Ｉ０．２
!
" #$%
þ
Ï[Ì«þ
欧姆龙Ｅ３Ｚ光电开关接线图详细
说明：输入部分有两个相反方向的发光二极管，所以，输入部分无极性限制，输入端子的公共接线端子Ｍ接正负都可以，ＮＰＮ光电三极管接法如图所示。
说明１：右上角Ｍ Ｌ＋为ＰＬＣ ＣＰＵ单元工作电源用电接入端，分别接直流开关电源的负极与正极。 说明２：每一路输出端子驱动能力为０．７５Ａ，而常用ＤＣ２４Ｖ中间继电器线圈一般为１．８Ｗ也就是７５ｍａ，所以可以直接接。 说明３：直流中间继电器一般有正负极之分，连接的时候主意正负极，接反会无法恒常使用。 说明４：右上角模块接地，是真正的接地可以与交流接地一起接地，不要接零线，接 ＰＥ． 说明５：其它Ｍ接地，接开关电源的接地即可形成完整的回路。 说明６：输入部分有限流电阻，并且有两个相反方向的发光二极管，所以，输入部分无极性限制，ＮＰＮ、ＰＮＰ光电开关都可以接。 说明７：分组是为了减小公共输入端Ｍ电流，防止烧坏。 不使用的组可以不接。
说明：输入部分有两个相反方向的发光二极管，所以，输入部分无极性限制，输入端子的公共接线端子Ｍ接正负都可以，ＰＮＰ光电开关接法如图所示。
说明：ＨＳＣＯ 模式１０ 的接法，Ａ、Ｂ、Ｚ分别接Ｉ０．０、Ｉ０．１、Ｉ０．２
说明１：输入部分有两个相反方向的发光二极管，所以，输入部分无极性限制，输入端子的公共接线端子Ｍ接正负都可以，ＮＰＮ编码器接法如图所示。 说明２：ＨＳＣＯ 模式１０ 的接法 说明３：ＨＳＣＯ 模式１０ 的接法，Ａ、Ｂ、Ｚ分别接Ｉ０．０、Ｉ０．１、Ｉ０．２
光电开关接线图详解
开关类产品在我们生活尤为常见，它们是属于大众生活中必不可少的五金建材。
从而，对于光电开关来说，它是通过光电传感器将光强度的变化转换成电信号的变化来实现控制的。
下面我们主要就来进行了解一下。
光电开关在一般情况下，其是由发送器、接收器和检测电路这三部分组成。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。
光束不间断的发射或者改变脉冲宽度。
而接收器有光电二极管、光电三极管、光电池组成。
在接收器的前面，装有光学元件如透镜和光圈等。
在其后面是检测电路，它能滤出有效信号和应用该信号。
此外，光电开关的结构元件中还有发射板和光导纤维。
与此同时，光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。
而且，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。
红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。
光电开关快易优自动化选型有收录。
在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。
以上即是有关光电开关方面的内容介绍，仅供大家进行参考。
同时，若是想要了解更多资讯，您可直接致电南京凯基特电气有限公司进行了解。
该公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温以及安装调试方便，使用寿命长等特点。
