LM386的工作原理与特点
LM386的工作原理与特点目录LM386是集成OTL型功放电路的常见类型，是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器;与通用型集成运放的特性相似，是一个三级放大电路：第一级为差分放大电路;第二级为共射放大电路;第三级为准互补输出级功放电路。
LM3861.引脚功能① 1与8脚为增益调整端，当两脚开路时，电压放大数为20倍，当两脚间接10uf容时，电压放大倍数为200倍;② 2脚为反相输入端;③ 3脚为同相输入端;④ 4脚为地端;⑤ 5脚为输出端;⑥ 6脚为电源正端;⑦ 7脚为旁路端;⑧ 6脚与地之间接10uf电容可消除可能产生的自激震荡，如无震荡7脚可悬空不接。
引脚图LM386的外形和引脚的排列如图所示。
LM386外形和引脚排列查LM386的datasheet，电源电压4-12V或5-18V(LM386N-4);静态消耗电流为4mA;电压增益为20-200;在1、8脚开路时，带宽为300KHz;输入阻抗为50K;音频功率0.5W。
2.内部电路原理LM386内部电路原理如图所示。
内部电路基于典型的音频功率放大器配置，通常称为Lin拓扑。
尽管很老，但它仍然几乎是无与伦比的，几乎所有的固态功率放大器都遵循它。
LM386 内部电路分为输入级，电压放大器级(VAS)，输出级(OPS)和反馈网络：LM386内部电路原理2.1输入级第一个模块是PNP发射极跟随器放大器(Q 1，Q 3)，它设置输入阻抗并定义DC工作点，使输入电压离地升高，因此电路将接受负输入信号至-0.4V。
两个50k输入电阻(R 1，R 3)都建立了到基极电流接地的路径，需要将输入耦合，以免干扰内部偏置，因此输入阻抗由这些电阻决定，并设置为50K。
电压增益分析：差分放大器长尾对(Q 2，Q 4)的增益由两个增益设置电阻1.35K +150Ω(R5 + R5)调节。
外部引脚1和8可以将增益从20(最小)调整到200(最大)。
智能产品LM386音频放大电路的设计与制作
LM386音频放大电路的设计与制作1、概述1.1、音频功率放大器产品功能音频功率放大器是通过功率放大器(简称功放)给音频放大器的负载RL（扬声器）提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。
1.2、性能指标1.2.1、信噪比(S/N)又称为讯噪比，信号的有用成份与杂音的强弱对比，常常用分贝数表示。
设备的信噪比越高表明它产生的杂音越少。
1.2.2、灵敏度对放大器来说，灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小，因此也称为输入灵敏度；对音箱来说，灵敏度是指给音箱施加1W的输入功率, 在喇叭正前方1米远处能产生多少分贝的声压值。
1.2.3、阻尼系数负载阻抗与放大器输出阻抗之比。
使用负反的晶体管放大器输出阻抗极低，仅零点几欧姆甚至更小，所以阻尼系数可达数十到数百。
1.2.4、动态范围信号最强的部分与最微弱部分之间的电平差.对器材来说,动态范围表示这件器材对强弱信号的兼顾处理能力。
1.2.5、响应频率响应：简称频响，衡量一件器材对高、中、低各频段信号均匀再现的能力。
对器材频响的要求有两方面，一是范围尽量宽，即能够重播的频率下限尽量低，上限尽量高；二是频率范围内各点的响应尽量平坦，避免出现过大的波动。
1.2.6、屏蔽在电子装置或导线的外面覆盖易于传导电磁波的材料，以防止外来电磁杂波对有用信号产生干扰的技术。
1.3、生产成本电路简单，成本不高。
1.4、应用领域甲类功放失真最小，效率最低，发热最大。
功率不易做的很大。
乙类功放正负半周分别放大（推挽），引入多种失真，但效率高。
甲乙类功放小信号时工作于甲类大信号时工作于乙类，兼顾失真和效率，是目前主流功放类型，合理设计电路精选元器件，可以做出很高的指标。
丁类功放就是近年来兴起的数字功放，有极高的效率，也有相当高的技术指标，广泛用于小型电子产品中，比如汽车音响中。
但丁类功放在音响发烧友中还没有得到普遍认可。
LM386电路原理音频放大器
LM386电路原理音频放大器首先，我们来了解一下LM386的引脚功能。
LM386一共有8个引脚，其中1、8脚为电源引脚，2脚为音频输入引脚，3脚为反馈引脚，4脚为电源地引脚，5脚为输出引脚，6脚为增益选择引脚，7脚为旁路引脚。
LM386的电路原理如下：首先，输入信号通过2脚输入引脚进入IC。
在IC内部，输入信号经过一个多级放大器，增益可通过6脚的电阻选择来设定。
在放大器的输出端，通过5脚输出引脚输出放大后的信号。
同时，反馈引脚3和电源地引脚4之间的电容C2连接在放大器输出端，用于提供电流反馈，提高放大器的稳定性和线性度。
在输入信号通过放大器放大后，输出信号通过5脚输出引脚进入电容C3，然后再经过输出耦合电容C4，最终输出到扬声器或耳机等负载上。
为了提供电源供电，通常我们将1脚接到正电源，8脚接到地。
此外，为了提高抗干扰能力和音频品质，可在电源引脚和地之间再添加一个滤波电容C1在LM386电路中，还可以通过六脚增益选择引脚来设置增益的大小。
当增益选择引脚6未连接时，增益为20倍。
当将增益选择引脚6接地时，增益为200倍。
当将增益选择引脚6接到VCC电源上时，增益为指定的10倍。
另外，LM386还具有一个旁路引脚7、如果将旁路引脚接地，表示选择普通的电路工作模式。
如果将旁路引脚连接到VCC电源上，则选择旁路模式，可以实现更低的功耗。
需要注意的是，由于LM386是低功耗集成电路，因此在选择电源时要注意其电流输出能力。
同时，为了保证音频质量，应尽可能降低输入信号的幅度，避免出现过载，以及合理选择反馈和耦合电容的数值。
总之，LM386是一款功能齐全且易于使用的音频放大器集成电路。
我们可以根据实际需要调整增益和工作模式，实现不同的音频放大应用。
希望以上内容能对你理解LM386电路原理有所帮助。
智能产品LM386音频放大电路的设计和制作

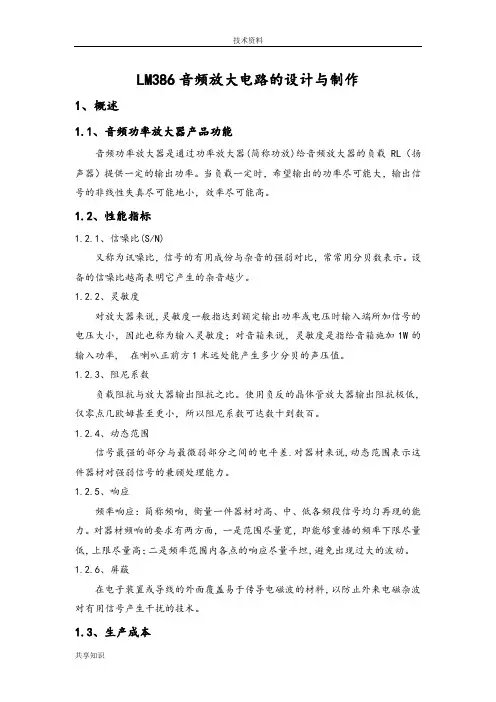

技术资料LM386音频放大电路的设计与制作1、概述1.1、音频功率放大器产品功能音频功率放大器是通过功率放大器(简称功放)给音频放大器的负载RL（扬声器）提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。
1.2、性能指标1.2.1、信噪比(S/N)又称为讯噪比，信号的有用成份与杂音的强弱对比，常常用分贝数表示。
设备的信噪比越高表明它产生的杂音越少。
1.2.2、灵敏度对放大器来说，灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小，因此也称为输入灵敏度；对音箱来说，灵敏度是指给音箱施加1W的输入功率, 在喇叭正前方1米远处能产生多少分贝的声压值。
1.2.3、阻尼系数负载阻抗与放大器输出阻抗之比。
使用负反的晶体管放大器输出阻抗极低，仅零点几欧姆甚至更小，所以阻尼系数可达数十到数百。
1.2.4、动态范围信号最强的部分与最微弱部分之间的电平差.对器材来说,动态范围表示这件器材对强弱信号的兼顾处理能力。
1.2.5、响应频率响应：简称频响，衡量一件器材对高、中、低各频段信号均匀再现的能力。
对器材频响的要求有两方面，一是范围尽量宽，即能够重播的频率下限尽量低，上限尽量高；二是频率范围内各点的响应尽量平坦，避免出现过大的波动。
1.2.6、屏蔽在电子装置或导线的外面覆盖易于传导电磁波的材料，以防止外来电磁杂波对有用信号产生干扰的技术。
1.3、生产成本电路简单，成本不高。
1.4、应用领域甲类功放失真最小，效率最低，发热最大。
功率不易做的很大。
乙类功放正负半周分别放大（推挽），引入多种失真，但效率高。
甲乙类功放小信号时工作于甲类大信号时工作于乙类，兼顾失真和效率，是目前主流功放类型，合理设计电路精选元器件，可以做出很高的指标。
丁类功放就是近年来兴起的数字功放，有极高的效率，也有相当高的技术指标，广泛用于小型电子产品中，比如汽车音响中。
但丁类功放在音响发烧友中还没有得到普遍认可。
[lm386功放电路图]lm386制作的随身听、小功放电路
![[lm386功放电路图]lm386制作的随身听、小功放电路](https://img.taocdn.com/s3/m/71b47f25366baf1ffc4ffe4733687e21af45ffc7.png)
[lm386功放电路图]lm386制作的随身听、小功放电路扩音机的实验可以作为随身听、微弱信号放大器，当你在家自制一扩音机，把随身听中美妙的音乐通过扩音机放出，不再用耳机，你不觉很有成就感吗？扩音机的基本原理是利用功放集成电路LM386进行控制，其电路原理图如图1所示。
lm386的功放电路电路原理LM386由于它的应用广泛，有万能功放电路之称。
它的工作电压范围宽，最小为4V，最大为15V。
静态功耗为4mA，最大增益为46dB,即200倍。
LM386的封装形式如图2所示，它有2个输入端：同相输入端3脚和反相输入端2脚，输入信号可从任意端输入，将另1个输入端接地。
增益控制端为1、8脚，调整RP2可调整增益高低。
5脚为功放输出端，R与C4组成高频衰减电路以提高音质。
7脚接C3，避免增益过高时产生自激。
6脚接电源正极，4脚接地。
LM（)386引脚图LM386实物图篇二 : LM386应用电路实例_LM386简单功放电路图之前写了简单的延时电路_RC电阻电容延时电路，很多朋友很表示很有用，这次写点别的。
LM386这主要是个音频放大芯片，说白了就是放大声音的。
具体的引脚介绍可以看器件手册，毕竟这个是最权威的，查询器件手册的网址是datasheet5，百度一搜就是。
芯片分为几个系列，有M系列，有N系列：LM386N-1，LM386M-1，LM386美眉-1，供电电压6V，负载8欧姆，最大功率0.325W；LM386N-3，电压9V，负载8欧姆，最大功率0.7W；LM386N-4，电压16V，负载32欧姆，最大功率1W。
敲这些型号很累，我就不写了，具体参数看文档。
这个电路是用到光话机上面的，本来只用耳麦就好了，但是老板一定要加外放。
于是就想到了386.看了下器件手册，挺简单的1个芯片，照着图接就行了，根本没啥难度。
但是，我用的声音信号是从MIC里过来的，然后板子上供电电压稳定的只有5V，所以单功放声音不给力，我用了双功放的电路。
LM386低电压音频功率放大器的原理与典型应用电路
LM386低电压音频功率放大器的原理与典型应用电路一、原理1.放大器电路LM386的输入引脚，可以通过调整外部元件电路调整增益，增益范围从20倍到200倍。
放大器电路包括输入、放大和输出级，其中输入有一个偏置电压，可以控制输入信号的直流偏置点。
输入级接收输入信号，并经过放大级放大，通过负反馈控制放大倍数。
2.功率放大器电路功率放大器电路主要是通过电阻分压来控制放大倍数，输出级通过高频电容分离耦合，使得直流分量被滤除。
功率放大器电路接受放大器电路的输出信号，并经过功率放大，输出给负载。
同时，电路还包括一个输出级，用于调整输出电平。
1.单端输入单端输出应用该电路适用于将单声道音频信号放大输出。
其中输入端是音频信号源，通过输入电阻分压至适合的放大范围，然后接入LM386芯片的PIN3引脚。
通过调节电阻和电容，设定合适的放大倍数和频率响应。
最后，从PIN5引脚获得放大的单声道音频信号，通过耳机等设备输出。
2.双端输入单端输出应用该电路适用于将双声道音频信号混合后放大输出，适合于立体声音频放大。
首先，将左声道音频信号经由电容耦合至LM386芯片的PIN2引脚，右声道信号经由电阻耦合至PIN3引脚。
然后，将两路信号通过电流相加，通过Rf电阻反馈至OP-AMP的控制端，使得两路信号进行混音。
最后，调节电阻和电容，得到合适的增益和频率响应。
3.平衡差动输入双端输出应用该电路适用于将左右两个声道信号分别放大输出，实现立体声播放。
先将左声道信号通过电容耦合至LM386芯片的PIN2引脚，右声道信号经由电容耦合至PIN3引脚。
然后，将两路信号分别通过对应的电阻反馈至OP-AMP的控制端，使得两路信号分别放大输出。
最后，通过输出级的电容和电流限制等元件，实现双端输出。
总结：LM386低电压音频功率放大器的原理基于运放放大器设计，包括放大器电路和功率放大器电路。
典型应用电路有单端输入单端输出、双端输入单端输出和平衡差动输入双端输出等，分别适合不同的音频放大需求。
功率放大器LM386的工作原理
功率放大器LM386的工作原理LM386是一种经典的功率放大器，广泛应用于音频放大和功率放大器电路中。
其工作原理如下：1.内部结构：LM386是一款单声道的音频功率放大器芯片，内部包含多个电路模块，如放大器、调节增益、音量控制等。
其主要特点是使用方便、稳定性好、功耗低等。
2.输入级：LM386的输入级主要是一个可控增益的放大器，用于接收音频信号。
它包括一个开环放大器和一个反馈电阻，通过调节反馈电阻的阻值可以改变放大倍数。
当输入的音频信号经过放大器放大后，将进入下一级电路。
3.中间级：LM386的中间级是一个用于控制增益并产生电流的电路。
它主要由两个电阻和一个电容组成，通过调节这两个电阻的阻值和电容的容值，可以控制功率放大器的增益和频率响应。
4.输出级：LM386的输出级主要是一个功率放大器，用于放大中间级输出信号的电流。
它包含一个输出电感和一个输出电容，通过调节这两个元件的参数可以控制输出信号的频率响应和幅度。
同时，输出级还包括一个管脚用于连接外部负载。
5.反馈回路：LM386的反馈回路主要是通过改变反馈电阻的阻值，将一部分输出信号重新引入到输入级，从而实现对放大倍数的控制。
当反馈电阻的阻值增大时，放大倍数将减小；反之，当阻值减小时，放大倍数将增大。
6.供电电路：LM386的供电电路主要是外部提供的两个直流电源，一个是正电源VCC，一个是负电源VSS。
这两个电源用于给芯片的不同部分提供正负的直流电压，从而使芯片能够正常工作。
在工作时，LM386将外部输入的音频信号经过放大、控制增益、输出等一系列处理后，输出到外接负载上。
通过控制芯片内部的电路结构和元件参数，可以调节放大倍数、频率响应和音量等参数，从而满足不同应用的需求。
总之，LM386功率放大器的工作原理主要是通过控制输入级、中间级和输出级之间的相互作用，将输入信号放大并输出到负载上。
同时，通过反馈回路和供电电路的控制，实现对放大倍数、频率响应和音量等参数的调节。
功率放大器LM386的工作原理
LM386说明：一、概述(Des cription):LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。
为使外围元件最少,电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。
输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
LM386的封装形式有塑封8引线双列直插式和贴片式。
二、特性(Features):静态功耗低,约为4mA,可用于电池供电。
工作电压范围宽,4-12V or 5-18V。
外围元件少。
电压增益可调,20-200。
低失真度。
典型应用电路\LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。
封装形式LM386的封装形式有塑封8引线双列直插式和贴片式。
特性静态功耗低，约为4mA，可用于电池供电；工作电压范围宽，4-12V or 5-18V；外围元件少；电压增益可调，20-200；低失真度；应用特点LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。
输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
编辑本段LM386电气参数极限参数电源电压（LM386N-1，-3，LM386M-1）15V电源电压（LM386N-4）22V封装耗散（LM386N）1.25W（LM386M）0.73W（LM386MM-1）0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接（10秒）260℃小外形封装（SOIC和MSOP）气相（60秒）215℃红外（15秒）220℃热电阻qJC （DIP）37℃/WqJA （DIP）107℃/WqJC （SO封装）35℃/W qJA （SO封装）172℃/W qJA （MSOP封装）210℃/W qJC （MSOP封装）56℃/W电气特性Parameter 参数测试条件最小典型最大单位Operating Supply Voltage (VS) 操作电源电压- -LM386N-1,-3,LM386M-1,LM386MM-1 - 4 - 12 V LM386N-4 - 5 - 18 V Quiescent Current (IQ) 静态电流VS = 6V, VIN =0 4 8 mA Output Power (POUT) 输出功率- -LM386N-1,LM386M-1,LM386MM-1 VS = 6V, RL =8W, THD =10%250 325 - mWLM386N-3 VS = 9V, RL =8W, THD =10%500 700 - mWLM386N-4 VS=16V, RL =32W, THD =10%700 1000 - mWVoltage Gain (AV) 电压增益VS = 6V, f = 1 kHz 26 - dB 10 μF from Pin 1 to 846 - dBBandwidth (BW) 宽带VS = 6V, Pins 1 and 8Open300 - kHzTotal Harmonic Distortion (THD)总谐波失真VS = 6V, RL =8W,POUT =125 mW f = 1 kHz, Pins1 and 8 Open- 0.2 - %Power Supply Rejection Ratio (PSRR) 电源抑制比VS=6V, f=1kHz, CBYPASS=10 μF Pins 1 and 8Open,Referred toOutput- 50 - dBInput Resistance (RIN) 输入电阻- 50 - kΩInput Bias Current (IBIAS) 输入偏置电流VS = 6V, Pins 2 and 3Open- 250 - nA编辑本段详细介绍一、LM386内部电路LM386内部电路原理图如图所示。
lm386中文资料LM386
LM386是一种音频集成功放，具有自身功耗低、电压增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点，广泛应用于录音机和收音机之中。
一、LM386内部电路LM386内部电路原理图如图所示。
与通用型集成运放相类似，它是一个三级放大电路。
第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。
使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益。
第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数。
第三级中的T8和T9管复合成PNP型管，与NPN型管T10构成准互补输出级。
二极管D1和D2为输出级提供合适的偏置电压，可以消除交越失真。
引脚2为反相输入端，引脚3为同相输入端。
电路由单电源供电，故为OTL电路。
输出端（引脚5）应外接输出电容后再接负载。
电阻R7从输出端连接到T2的发射极，形成反馈通路，并与R5和R6构成反馈网络，从而引入了深度电压串联负反馈，使整个电路具有稳定的电压增益。
二、LM386的引脚图LM386的外形和引脚的排列如右图所示。
引脚2为反相输入端，3为同相输入端；引脚5为输出端；引脚6和4分别为电源和地；引脚1和8为电压增益设定端；使用时在引脚7和地之间接旁路电容，通常取10μF。
查LM386的datasheet，电源电压4-12V或5-18V(LM386N-4)；静态消耗电流为4mA；电压增益为20-200dB；在1、8脚开路时，带宽为300KHz；输入阻抗为50K；音频功率0.5W。
尽管LM386的应用非常简单，但稍不注意，特别是器件上电、断电瞬间，甚至工作稳定后，一些操作（如插拔音频插头、旋音量调节钮）都会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声。
1、通过接在1脚、8脚间的电容（1脚接电容+极）来改变增益，断开时增益为20dB。
lm386
电子发烧友
二、特性(Features): 静态功耗低,约为 4mA,可用于电池供电。 工作电压范围宽,4-12V or 5-18V。 外围元件少。 电压增益可调,20-200。 低失真度。
典型应用电路
电子发烧友
须外接一个电解电容到地，起滤除噪声的作用。工作稳定后，该管脚电
压值约等于电源电压的一半。增大这个电容的容值，减缓直流基准电压
的上升、下降速度，有效抑制噪声。在器件上电、掉电时的噪声就是由
该偏置电压的瞬间跳变所致，这个电容可千万别省啊！
6、减少输出耦合电容。此电容的作用有二：隔直 + 耦合。隔断直流电
第二级为共射放大电路，T7 为放大管，恒流源作有源负载，以增 大放大倍数。
第三级中的 T8 和 T9 管复合成 PNP 型管，与 NPN 型管 T10 构成准互 补输出级。二极管 D1 和 D2 为输出级提供合适的偏置电压，可以消除 交越失真。
引脚 2 为反相输入端，引脚 3 为同相输入端。电路由单电源供电， 故为 OTL 电路。输出端（引脚 5）应外接输出电容后再接负载。
查 LM386 的 datasheet，电源电压 4-12V 或 5-18V(LM386N-4)；静态消 耗 电流为 4mA；电压增益为 20-200dB；在 1、8 脚开路时，带宽为 300KHz； 输入阻抗为 50K；音频功率 0.5W。
尽管 LM386 的应用非常简单，但稍不注意，特别是器件上电、断电 瞬 间，甚至工作稳定后，一些操作（如插拔音频插头、旋音量调节钮）都 会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声。 1、通过接在 1 脚、8 脚间的电容（1 脚接电容+极）来改变增益，断开 时 增益为 20dB。因此用不到大的增益，电容就不要接了，不光省了成本， 还会带来好处--噪音减少，何乐而不为？ 2、PCB 设计时，所有外围元件尽可能靠近 LM386；地线尽可能粗一些； 输入音频信号通路尽可能平行走线，输出亦如此。这是死理，不用多说 了吧。 3、选好调节音量的电位器。质量太差的不要，否则受害的是耳朵；阻
lm386-电路原理---音频放大器
lm386-电路原理---音频放大器
lm386是一种常用的音频放大器，适用于低功率音响系统和电子设备。
它的特点是简
单易懂，工作可靠，价格低廉，在DIY音响的世界中广泛应用。
那么，它的电路原理是什
么呢？
lm386的电路原理可以简单地分为两部分，输入放大器和输出放大器。
输入放大器：
输入放大器是一种放大器电路，把输入信号的电压放大，输出电压变成一个更高的信号，经过一个低通滤波器后去除高频噪声。
在lm386中，输入信号通过C1电容进入放大器，并且经过R1和R2电阻分压降低信号电平。
接着信号通过放大器U1的非反向输入端，通过R3电阻形成负反馈，使放大器的放大倍数稳定，同时降低了噪声。
输出放大器将放大后的信号通过一个大功率晶体管输出到喇叭，将电信号转换成声音。
在lm386中，输出放大器也采用负反馈控制的方式，控制输出电压，稳定功率。
U1的输出通过C4电容进入输出级别放大器，驱动晶体管Q1的基极。
经过高通滤波器C8，将基极引到电源电压的一半，同时降低直流偏置。
晶体管Q1的输出将声音发出，同时反馈到放大器的非反向输入。
总体来说，lm386基本是一个放大器电路，通过输入和输出放大器的组合，可以实现
低功率的音频放大。
除了基本的电路原理，还可以结合其他元件组合出多种不同的效果，
如有源音量控制、三合一音量控制、失真音效等等。
从硬件上选择经典的 lm386芯片，再结合趣味DIY的组合美学，很容易得出简单、实用和覆盖大部分音响需求的二合一放大器
方案。
llm386内部电路图_m386音频放大电路原理图解
llm386内部电路图_m386音频放大电路原理图解每个人的心中都有那么一块芯片：你对它了如指掌，典型应用电路烂熟于胸，一旦出现了某种需求立刻就能想到它。
虽然它可能早已不是完成任务的最佳选择，但是你总是割舍不下它。
不同的人有不同的答案。
但是对于模拟音频放大领域，这片芯片一般是LM386。
虽然它很老，需要外置部分元件才能获得最好效果，噪声也不满足高保真的需求，而且也不支持时兴的3.3V供电。
但是如果你经常自己动手做一些会发出声音的小电路的话，那么这片芯片肯定是你的首选。
进入现代，低电压和锂电池供电的时代，有很多时兴的音频放大芯片可以供你选择。
甚至在3.3V供电的电路中也有适合使用的放大器芯片。
这种芯片一般以桥式负载的方式连接进电路——即同时驱动扬声器的两边，这样会提供更好的输出效果。
并省去了输出级的大电容。
同理，这种芯片一般用于内部空间有限的电子设备里，并多采用贴片封装。
在这个领域内竞争，LM386没有任何机会。
然而，如果你不擅长焊接贴片封装、对空间没有要求，或是只需要用面“扶我起来，包板搭建设计原型，那么LM386仍然是设计的一把好手。
我还可以再战！”基本电路LM386——作为一片老将级芯片，一直生产到现在并不是只是因为其常见的DIP封装，真正的原因在于其过硬的设计思路。
它的内部是一个典型的推挽式放大器（又称推拉式），其主要结构由两个输出晶体管组成，其中一个用来放大电压波形的上半边，而另一个则用来放大电压波形的下半边。
问题在于，这样的设计可能出现交越失真，通过良好的调整三极管的工作区域，可以尽量消除该现象。
你也可以使用一只运算放大器来提供反馈，并使其退出这个死区。
在LM386里，这两种方式都有采用。
如果LM386这种神奇的芯片不存在，而你又想实现这样的功能，该怎么办呢？你可以使用一只优秀的运算放大器来进行电压放大，并使用两只组成图腾柱结构的三极管构成提供电流的部分。
这样所组成的电路起到的作用和LM386是一样的。
LM386音频放大电路的设计与制作
LM386音频放大电路的设计与制作一、电路原理+-----------------+Input+------+18，+---++--C1--+---LM386-+-+-R2--+Audio In ，3 2 ，，Speaker+----R1-+-R3-----++------++---+Output+-----------------+1.选取合适的电源电压2.确定输入电路在音频输入端加入一个耦合电容C1(一般选择1uF左右的电容)，将音频信号输入到LM386芯片的pin 33.设计反馈网络芯片的pin 1是一个反馈引脚，可以通过接入一个电阻R1和一个电容C2，来设置输出音频增益。
4.设计输出阻抗匹配为了匹配LM386的输出阻抗和音箱的输入阻抗，可以在输出端加入一个电阻R25.选择一个合适的电阻R3电阻R3决定了输出功率和音量的大小。
根据需要选择一个合适的电阻值。
通常选择10K左右的电阻。
6.连接音箱连接一个适配器，将输出引脚连接到扬声器上。
7.电路布线根据原理图布线，注意避免干扰和短路。
8.制作电路板设计好电路布局，制作电路板，焊接元件。
9.测试电路接入电源，通过输入音频信号测试输出音频效果。
可以通过调整电阻和电容的数值，来调整音量和增益。
10.完善外壳和电源等细节根据需要设计外壳，安装开关、电源插座等细节。
三、总结LM386是一种简单易用的音频放大器芯片，通过调整电阻和电容，可以实现音量和增益的调整。
设计与制作LM386音频放大电路，主要包括选取合适的电源电压、设计输入电路、反馈网络、输出阻抗匹配，选择合适的电阻、布线、制作电路板、测试电路和完善外壳等步骤。
通过这些步骤，我们可以制作一个简单的LM386音频放大电路，用于相应的应用。
基于IM386的音频放大器制作
LM386是为低电压应用设计的音频功率放大器、集成电路适用于调幅- 调频，无线电放大器、便携式磁带重放设备、内部通信电路、电视音频系统、线性驱动器、超声波驱动器和功率变换电路。
LM386是为低电压应用设计的音频功率放大器。
增益在内部设定到20可使外部元件数少，在引脚 1 和 8 之间连接电阻和电容可使增益超过200 。
该集成电路适用于调幅- 调频无线电放大器、便携式磁带重放设备、内部通信电路、电视音频系统、线性驱动器、超声波驱动器和功率变换电路。
本设计是一个基于LM386的音频功率放大器，在设计中运用了功率放大的知识，结合放大电路与LM386芯片对功率放大实现音频的放大。
利用LM386芯片集成特性，再与固定电阻，电容构成简单的放大电路。
集成功率放大电路大多工作在音频范围，除具有可靠性高、使用方便，性能好、重量轻、造价低等集成电路的一般特点外，还具有功耗小,非线性失真小和温度稳定性好等优点。
并且集成功率放大器内部的各种过流、过压、过热保护齐全，其中很多新型的功率放大器具有通用模块化的特点，被称之为“傻瓜”型的集成功放，使用更加方便安全。
集成功率放大器是模拟集成电路的一个重要组成部分，广泛应用于各种电子电气设备中.由此可以看来它的原理简单，制作起来比较方便，它还具有操作灵活、使用方便、价格便宜、易于携带等特方案四，是低频提升电路，总体来说，它不适合我们设计的音频放大的电路。
所以我们选用了方案三放大器增益为200的设计。
LM386是美国国家半导体公司生产的音频功率放大器，主要应用于电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。
输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
LM386内部电路原理图和外形和引脚如图所示结果分析课程设计是让我们通过解决一、两个实际问题，巩固和加深在通信电子线路技术基础课程中所学的理论知识和实践技能，基本掌握电子电路一般设计方法，提高电子电路的设计和实践能力，为以后从事生产和科研工作打下一定的基础。
智能产品LM386音频放大电路的设计与制作
LM386音频放大电路的设计与制作1、概述1.1、音频功率放大器产品功能音频功率放大器是通过功率放大器（简称功放）给音频放大器的负载RL （扬声器）提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。
1.2、性能指标1.2.1 、信噪比（S/N）又称为讯噪比，信号的有用成份与杂音的强弱对比，常常用分贝数表示。
设备的信噪比越高表明它产生的杂音越少。
1.2.2 、灵敏度对放大器来说，灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小，因此也称为输入灵敏度；对音箱来说，灵敏度是指给音箱施加1W的输入功率, 在喇叭正前方 1 米远处能产生多少分贝的声压值。
1.2.3、阻尼系数负载阻抗与放大器输出阻抗之比。
使用负反的晶体管放大器输出阻抗极低，仅零点几欧姆甚至更小，所以阻尼系数可达数十到数百。
1.2.4、动态范围信号最强的部分与最微弱部分之间的电平差.对器材来说,动态范围表示这件器材对强弱信号的兼顾处理能力。
1.2.5 、响应频率响应：简称频响，衡量一件器材对高、中、低各频段信号均匀再现的能力。
对器材频响的要求有两方面，一是范围尽量宽，即能够重播的频率下限尽量低，上限尽量高；二是频率范围内各点的响应尽量平坦，避免出现过大的波动。
1.2.6 、屏蔽在电子装置或导线的外面覆盖易于传导电磁波的材料，以防止外来电磁杂波对有用信号产生干扰的技术。
1.3、生产成本电路简单，成本不咼。
1.4、应用领域甲类功放失真最小，效率最低，发热最大。
功率不易做的很大。
乙类功放正负半周分别放大（推挽），引入多种失真，但效率高。
甲乙类功放小信号时工作于甲类大信号时工作于乙类，兼顾失真和效率，是目前主流功放类型，合理设计电路精选元器件，可以做出很高的指标。
丁类功放就是近年来兴起的数字功放，有极高的效率，也有相当高的技术指标，广泛用于小型电子产品中，比如汽车音响中。
但丁类功放在音响发烧友中还没有得到普遍认可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM386 电路原理
LM386是一种音频集成功放，具有自身功耗低、电压增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点，广泛应用于录音机和收音机之中。
一、 LM386内部电路
LM386内部电路原理图如图所示。
与通用型集成运放相类似，它是一个三级放大电路。
第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。
使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益。
第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数。
第三级中的T8和T9管复合成PNP型管，与NPN型管T10构成准互补输出级。
二极管D1和D2为输出级提供合适的偏置电压，可以消除交越失真。
引脚2为反相输入端，引脚3为同相输入端。
电路由单电源供电，故为OTL电路。
输出端（引脚5）应外接输出电容后再接负载。
电阻R7从输出端连接到T2的发射极，形成反馈通路，并与R5和R6构成反馈网络，从而引入了深度电压串联负反馈，使整个电路具有稳定的电压增益。
二、 LM386的引脚图
LM386的外形和引脚的排列如右图所示。
引脚
2为反相输入端，3为同相输入端；引脚5为
输出端；引脚6和4分别为电源和地；引脚1
和8为电压增益设定端；使用时在引脚7和地
之间接旁路电容，通常取10μF。
LM386的外形和引脚的排列如右图所示。
引脚2为反相输入端，3为同相输入端；引脚5为输出端；引脚6和4分别为电源和地；引脚1和8为电压增益设定端；使用时在引脚7和地之间接旁路电容，通常取10μF。
查LM386的datasheet，电源电压4-12V或5-18V(LM386N-4)；静态消耗电流为4mA；电压增益为20-200dB；在1、8脚开路时，带宽为300KHz；输入阻抗为50K；音频功率0.5W。
尽管LM386的应用非常简单，但稍不注意，特别是器件上电、断电瞬间，甚至工作稳定后，一些操作（如插拔音频插头、旋音量调节钮）都会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声
查LM386的datasheet，电源电压4-12V或5-18V(LM386N-4)；静态消耗电流为4mA；电压增益为20-200dB；在1、8脚开路时，带宽为300KHz；输入阻抗为50K；音频功率0.5W。
尽管LM386的应用非常简单，但稍不注意，特别是器件上电、断电瞬间，甚至工作稳定后，一些操作（如插拔音频插头、旋音量调节钮）都会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声。
1、通过接在1脚、8脚间的电容（1脚接电容+极）来改变增益，断开时增益为20dB。
因此用不到大的增益，电容就不要接了，不光省了成本，还会带来好处--噪音减少，何乐而不为？
2、PCB设计时，所有外围元件尽可能靠近LM386；地线尽可能粗一些；输入音频信号通路尽可能平行走线，输出亦如此。
这是死理，不用多说了吧。
3、选好调节音量的电位器。
质量太差的不要，否则受害的是耳朵；阻值不要太大，10K最合适，太大也会影响音质，转那么多圈圈，不烦那！
4、尽可能采用双音频输入/输出。
好处是：“＋”、“－”输出端可以很好地抵消共模信号，故能有效抑制共模噪声。
5、第7脚（BYPASS）的旁路电容不可少！实际应用时，BYPASS端必须外接一个电解电容到地，起滤除噪声的作用。
工作稳定后，该管脚电压值约等于电源电压的一半。
增大这个电容
的容值，减缓直流基准电压的上升、下降速度，有效抑制噪声。
在器件上电、掉电时的噪声就是由该偏置电压的瞬间跳变所致，这个电容可千万别省啊！
6、减少输出耦合电容。
此电容的作用有二：隔直+ 耦合。
隔断直流电压，直流电压过大有可能会损坏喇叭线圈；耦合音频的交流信号。
它与扬声器负载构成了一阶高通滤波器。
减小该电容值，可使噪声能量冲击的幅度变小、宽度变窄；太低还会使截止频率（fc＝1/(2π*RL*Cout)）提高。
分别测试，发现10uF/4.7uF最为合适，这是我的经验值。
7、电源的处理，也很关键。
如果系统中有多组电源，太好了！由于电压不同、负载不同以及并联的去耦电容不同，每组电源的上升、下降时间必有差异。
非常可行的方法：将上电、掉电时间短的电源放到+12V处，选择上升相对较慢的电源作为LM386的Vs，但不要低于4V，效果确实不错！
LM386典型应用电路
电压增益为20的放大电路:
电压增益为50的放大电:
电压增益为200的放大电路:
在85Hz具有6db增益的放大电路: 用于收音机中的LM386:。
