金属氧化物压敏电阻(MOV)工作寿命的鉴定和维护评定程序和方法
金属氧化物压敏电阻(mov)工作寿命的鉴定和维护评定程序和方法
附录 A（资料性附录）工作寿命的鉴定和维护评定程序和方法A.1概述MOV 的工作寿命评定，包括三个方面：a)在最高工作温度和最大连续工作电压（U/T 应力）下的失效前平均时间（MTTF ）。
实验证明，在最高工作温度和最大连续工作电压下，MOV 的失效率t 接近常数，因此可以采用“失效率抽样方案和程序”（GJB2649A-2011）进行MTTF 的初始鉴定，以及失效率等级的维持和升级。
寿命年限按市场需要，优先值确定为5、10、15、20、30年。
b)脉冲电流寿命MOV 的脉冲电流寿命，以电流峰值（P I ）、脉冲等效方波宽度（）和能够耐受的次数（n ）三者的数量关系来表达, ,PI fn。
依据实际使用要求，若无特别规定，的数值范围是17.5s ～10 ms ，n 的数值范围是1～106次。
实验证明，MOV 在脉冲电流应力下的失效分布是Weibull 分布，从这个分布函数，可以计算出“特征寿命”，“平均寿命”，“中位寿命”和最小寿命。
若无特别规定，寿命次数n是指中位寿命med n ,在必要时可以规定最小寿命min n 。
c)脉冲寿命次数转换到MOV 在安装地点的寿命年限。
A.2 U/T 应力下,失效前平均时间（MTTF ）的评定程序和方法A.2.1 鉴定试验A.2.1.1鉴定试验抽样表依据要求的寿命（年）或MTTF 值，置信度，和允许试验失效数，从表 D.1，确定试验的累积元件-小时数【NH 】。
表A.1MTTF 鉴定试验抽样表寿命（年）5 10 15 20 30 寿命（千元件小时 khrs ）44 88 132 176 264 MTTF （失效数 /106hrs ）22.7 11.4 7.57 5.7 3.8 失效率等级(%/1000) 代号L2.27L1.14M0.76M0.57M0.38置信度(%) 允许失效数 C M 级累积元件-小时数（×106）试验的累积元件-小时数[UH]（×106）60 0 0.0916 0.0404 0.0804 0.1205 0.1607 0.2411 6010.2020.0890.17720.26580.35440.531660 2 0.311 0.137 0.273 0.409 0.546 0.81890 0 0.230 0.1013 0.2018 0.3026 0.4035 0.605390 1 0.389 0.1714 0.3412 0.5118 0.6825 1.023790 2 0.532 0.234 0.467 0.794 0.933 1.4注：表中M级的累积元件-小时数用作计算其他各级累积元件-小时数的基准，它不是本表的构成项目。
压敏电阻测试仪的计量特性和校准方法
表 4 直流参考电压误差及变差测试结果
示 值 /V 400 800 1 200
2 校准条件 2.1 环境条件
环 境 温 度 ： （20±15） ℃ ； 相 对 湿 度 ： 35%～70% ； 电 源 电 压 ： （220±11) V， 频 率 ： （50±0.5） Hz； 周 围 无影响校准系统正常工作的电磁干扰。 2.2 测量标准
在校准过程中， 由标准器、 配套设备及环境条件等 所引入的扩展不确定度 （k=2） 应小于测试仪 最大允许 误差的 1/3。 2.2.1 标准分压器与直流数字电压表
图 3 校准电流示意图
ÃÂÁ计量：ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ
将被校测试仪电压高端输出端与负载连接， 从电流 表低端返回的引线需和被校测试仪回路端连接， 被校测 试仪接地端应可靠接地。 调节调压旋钮， 将直流参考电 压调节至 500 V 以上， 在被测额定电流的 20%～100%范 围内均匀选取 5 个点进行校准。
[2] IEC 61643-11： 2011 低 压 电 涌 保 护 器-第 11 部分： 低压配电系统的电 涌保护器-要求和试验方
1 500
1 504.4
-0.3
法 [S] ．
（上接第 42 页） 4 结束语
在各种测量中， 都需要测试人员对测量结果进行分 析、 判定， 从而进一步完善测量的各个环节， 提高测量 的准确性。 以上的评测内容是个人理解， 有不妥之处欢 迎大家批评指正。
使用直流数字电流表作标准。 按图 3 连接标准器与
压敏电阻器安全检验实施细则

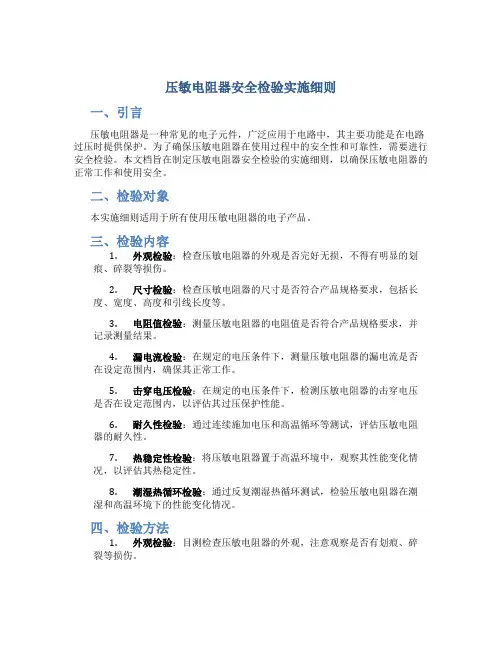

压敏电阻器安全检验实施细则一、引言压敏电阻器是一种常见的电子元件，广泛应用于电路中，其主要功能是在电路过压时提供保护。
为了确保压敏电阻器在使用过程中的安全性和可靠性，需要进行安全检验。
本文档旨在制定压敏电阻器安全检验的实施细则，以确保压敏电阻器的正常工作和使用安全。
二、检验对象本实施细则适用于所有使用压敏电阻器的电子产品。
三、检验内容1.外观检验：检查压敏电阻器的外观是否完好无损，不得有明显的划痕、碎裂等损伤。
2.尺寸检验：检查压敏电阻器的尺寸是否符合产品规格要求，包括长度、宽度、高度和引线长度等。
3.电阻值检验：测量压敏电阻器的电阻值是否符合产品规格要求，并记录测量结果。
4.漏电流检验：在规定的电压条件下，测量压敏电阻器的漏电流是否在设定范围内，确保其正常工作。
5.击穿电压检验：在规定的电压条件下，检测压敏电阻器的击穿电压是否在设定范围内，以评估其过压保护性能。
6.耐久性检验：通过连续施加电压和高温循环等测试，评估压敏电阻器的耐久性。
7.热稳定性检验：将压敏电阻器置于高温环境中，观察其性能变化情况，以评估其热稳定性。
8.潮湿热循环检验：通过反复潮湿热循环测试，检验压敏电阻器在潮湿和高温环境下的性能变化情况。
四、检验方法1.外观检验：目测检查压敏电阻器的外观，注意观察是否有划痕、碎裂等损伤。
2.尺寸检验：使用量具测量压敏电阻器的各项尺寸，确保其符合产品规格要求。
3.电阻值检验：使用万用表等测试仪器，连接压敏电阻器的两个引线，测量电阻值，并与产品规格要求进行比对。
4.漏电流检验：在规定的电压条件下，使用测量仪器测量压敏电阻器的漏电流值，确保其在设定范围内。
5.击穿电压检验：在规定的电压条件下，使用电源和电压表等设备，测量压敏电阻器的击穿电压，并与产品规格要求进行比对。
6.耐久性检验：根据产品规格要求，循环施加电压和高温测试，观察压敏电阻器的性能变化情况。
7.热稳定性检验：将压敏电阻器放置在高温环境中，记录并评估其性能变化情况。
(MOV)层叠金属氧化物压敏电阻
（MOV）层叠金属氧化物压敏电阻Metal Oxide Varistor 金属氧化物压敏电阻，今天要探讨的就是这个器件，一般的我们使用的贴片的较多，这里简称层叠的MOV为MLV（Multilayer Varistor s）。
我们选取一个5.6V和14V的MOV看VI特性曲线：等效电路如下图：MOV的特性一般从Datasheet来看以下几个：汽车级MOV参数（直流）压敏电压(Breakdown Voltage)：流过压敏电阻器的电流为1mA时，加在它两端的电压降称为压敏电压。
漏电流(Leakage Current at Vdc)：压敏电阻器在进入击穿区之前在正常工作电压时所流过的电流，称为漏电流。
工作电压(Working Voltage)：压敏电阻器正常工作时的电压，此时流过的电流为漏电流。
最大能量吸收能力(Energy Load-Dump)&(Energy 10*1000μs)施加能量为某一定值的规定波形(这里我们一般分两种，一种是ISO7637中规定的抛负载波形，另外一种是上升时间10μs，持续时间1000μs的脉冲)的冲击电流，冲击后压敏电压变化的绝对值小于10%且样品无机械破损所能通过的最大能量。
耐浪涌电流能力(Peak Current @ Amp. 8*20μs)压敏电阻器经大脉冲电流冲击后，其U/I特性会产生蜕变。
蜕变的结果会使漏电流增大，压敏电压下降。
把满足下降要求的压敏电阻器所承受的最大冲击电流，称为压敏电阻器的通流容量，也称为通流能力或通流量，它是表征压敏电阻器耐受高浪涌电流冲击的能力的一个参量。
此参数与脉冲幅度，脉冲持续时间及所承受的脉冲次数有关。
工业级MOV参数最大交流工作电压（URMS）在最高工作温度下连续施加1000小时的交流电压，然后在室温和正常湿度下存放1-2小时，压敏电阻器的压敏电压的变化绝对值小于10%所能施加的最大电压。
最大直流工作电压（UDC）在最高工作温度下连续施加1000小时的直流电压，然后在室温和正常湿度下存放1-2小时，压敏电阻器的压敏电压的变化绝对值小于10%所能施加的最大电压。
压敏电阻器安全操作及保养规程
压敏电阻器安全操作及保养规程压敏电阻器是一种常见的电子元器件，用于保护电路中其他元器件不受过电压损坏，它的操作与维护对于电子行业有着重要的意义。
本文将介绍关于压敏电阻器的安全操作和保养规程，希望能够帮助读者更好地了解压敏电阻器和避免潜在的危险。
一、压敏电阻器的基本原理压敏电阻器是由氧化锌、二氧化锰等多种元素复合而成的材料，其具有非线性的电阻特性。
在正常工作状态下，压敏电阻器的电阻值很大，相当于一个开路状态。
当电路中出现过电压时，压敏电阻器会自动接通，电阻值急剧下降，起到限制过电压的作用，从而保护其它元器件不被过电压所损坏。
二、压敏电阻器的安全操作在使用压敏电阻器时，一定要注意以下几点：1. 压敏电阻器的极性压敏电阻器是有极性的，要根据元器件标记确定正负极，接线时要正确。
2. 工作电压的选择压敏电阻器的最大工作电压（即击穿电压）是固定的，必须小于它才能正常工作。
因此在使用压敏电阻器时，一定要有正确的电路设计，在额定电压范围内进行使用。
在实际应用中，还需考虑到过电压能否造成其它元器件的损坏。
3. 电路保护元器件的配合在实际应用中，压敏电阻器常常被用于保护其它元器件。
常见的保护方式是与熔断器、保险丝、双向瞬变抑制器等元器件配合使用。
在设计保护电路时，需要根据所使用的其它元器件的特性，确保其能够正常工作。
三、压敏电阻器的保养规程压敏电阻器是一种电子元器件，要正确使用和保养，以下是压敏电阻器的保养规程：1. 安装环境压敏电阻器应安装在干燥、无腐蚀气体和通风良好的环境中，避免潮湿、灰尘和腐蚀气体对它的影响。
2. 温度和湿度压敏电阻器应在0℃～40℃的环境温度下使用。
在较高湿度的环境会导致压敏电阻器吸水，影响正常使用，因此湿度也应控制在70%以下。
3. 清洁压敏电阻器应定期进行清洁，以减少灰尘、污染物等的影响，避免出现故障。
清洁时应使用酒精等溶剂进行擦拭。
4. 易损件更换对于长时间使用的压敏电阻器，应根据实际情况定期检查并更换其易损件，以保证压敏电阻器的正常使用。
金属氧化膜电阻检验规范
文件制修订记录
1、适用范围：本标准规定了金属氧化膜电阻器的检验要求和检验方法。
2、检验项目和检验方法
2.1外观和标志：技术要求：表面不应有锈蚀、裂痕、压痕和其它机械性损伤，标志应清晰、正确、牢固。
检验方法：目测。
2.2外形尺寸：符合检验卡片要求。
游标卡尺测量。
2.3 电气性能
2.1.1 电阻阻值:符合产品规格书规定的阻值和容许偏差。
用LCR表进行测量。
2.1.2 耐压：用耐压仪测量，施加产品规格书规定的电压而无击穿或飞弧现象。
2.1.3 耐焊接热：技术要求:无可见损伤、标志清楚。
2.1.4 耐久性：技术要求:温度125C，放入高温箱中，调至规定温度，保持高温。
2.4 可焊性：上锡率≥90%。
3、检验流程
仓库管理员对进料货物进行产品名称、型号、数量及其他随货相应文件进行收料确认（暂存），在物料接收确认后立即开《送检单》通知品质部，IQC接送检单后应对产品初步核对，若不合格产品直接做退货处理，如实对检验状况进行记录，开立品质异常通知单交送各相关部门进行处理。
4、环保检查：若有需要，供方应提供具有权威性检测机构出示的有效期内的环保资料证书。
5、交收检验：按GB/T2828.1-2012 （AQL：主0.065 次0.65）抽样标准进行随机抽检。
6、缺陷分类
6.1重缺陷：混料，电阻裂、变形，电性能不符合，引脚不上锡。
6.2轻缺陷：尺寸略超差，但不影响使用；外观轻微缺陷，但不影响使用。
7、金属氧化膜电阻检验。
mov金属氧化物
金属氧化物压敏电阻（MOV）是一种可变电阻，具有轻微的扭曲特性。
其电阻值会随着输入电压的变化而改变。
MOV由大约90%的氧化锌和有限的其他金属氧化物的数量制成。
这种电阻器广泛应用于电源和信号口的过电压保护。
当电压增加时，MOV的电阻值会急剧减小，因此可以承受高电流。
这使得它特别适合用作过电压保护元件。
此外，MOV具有优异的非线性伏安特性、高通流容量、低残压、无续流且成本较低等优点。
然而，MOV的通流容量虽然很大，但其能量容量却不大，即它的额定连续功率很小。
例如，在U=53V电路中，如果MOV运行时老化产生漏电流100μA，其发热功耗将达到5.3mW，与MOV本身的功率相当。
当MOV 漏电流达到毫安级时，这可能会超过其所能承受的连续功率，引起燃烧问题。
为了解决这一问题，目前业界主要采用堵的方法，但这种方法存在很多缺点，无法真正解决MOV燃烧问题。
最新的研究技术通过疏的方法来提前预防告警和处理，从而真正杜绝MOV发生燃烧问题。
金属氧化物压敏电阻
金属氧化物压敏电阻金属氧化物压敏电阻（MetalOxideVaristor，MOV）是一种广泛应用于电力电子、通信、家电等领域的电子元器件。
它能够在电压达到一定阈值时，自动调节电流，起到保护电路的作用，防止因过压而导致的电路损坏。
本文将介绍金属氧化物压敏电阻的原理、结构、制造工艺、特性及应用等方面的内容。
一、原理金属氧化物压敏电阻是一种非线性电阻，其阻值随着电压的变化而变化。
当电压低于某一阈值时，金属氧化物压敏电阻的阻值非常高，几乎不导电；但当电压超过阈值时，金属氧化物压敏电阻的阻值急剧下降，电流大幅度增加，起到保护电路的作用。
这种阻值随电压变化的特性称为压敏特性。
金属氧化物压敏电阻的压敏特性是由其内部结构和材料决定的。
其内部结构是由一个金属氧化物陶瓷芯片和两个金属电极组成。
金属氧化物陶瓷是一种绝缘材料，但同时也是一种半导体材料。
当电压低于阈值时，金属氧化物陶瓷的导电性很差，只有极少数电子能够通过它；但当电压超过阈值时，金属氧化物陶瓷的导电性急剧增强，大量电子能够通过它，从而导致阻值急剧下降。
二、结构金属氧化物压敏电阻的主要结构包括金属氧化物陶瓷芯片、金属电极、导线和外壳等部分。
其中，金属氧化物陶瓷芯片是整个元件的核心部分，其结构和材料的质量直接影响着元件的性能和可靠性。
金属氧化物陶瓷芯片通常采用氧化锌、氧化锆等材料制成，具有高压敏系数、低失真度、快反应速度等特点。
金属电极通常采用银、铜等材料制成，具有优良的导电性和可焊性。
导线通常采用铜线或镀锡铜线等材料制成，具有良好的导电性和可靠性。
外壳通常采用环氧树脂、塑料等材料制成，具有良好的绝缘性能和耐高温性能。
三、制造工艺金属氧化物压敏电阻的制造工艺主要包括陶瓷粉末制备、陶瓷制备、电极制备、烧结、测试和封装等环节。
其中，陶瓷粉末制备和陶瓷制备是整个工艺的关键环节，其制备的陶瓷材料的质量直接影响着元件的性能和可靠性。
陶瓷粉末制备是将氧化锌、氧化锆等原料经过球磨、混合、干燥等处理，制成粉末。
设有合金型温度保险丝的压敏电阻 产品说明书
设有合金型温度保险丝的压敏电阻(T M O V)产品说明书锐达光电科技（厦门）有限公司电话：0592--5593126传真：0592--3761781E-mail：139****************设有合金型温度保险丝的压敏电阻产 品 说 明 书一、产品简介：金属氧化物压敏电阻器（MOV）,简称为压敏电阻器,它以其优越的非线性伏安特性，广泛用作线路、设备及元器件的过电压保护和浪涌吸收元件。
MOV虽有卓越的功能和作用，但是它在各种应力的作用下,总是会失效的,而它的失效模式,多为短路失效模式。
当MOV有数千安到数百千安的脉冲大电流通过或数百安的较小的脉冲电流重复作用,会造成MOV的高阻的晶界层一个接一个地逐渐受到破坏,在电源电压下,MOV中就会有连续的电流流过,电流值由劣化前的数微安增加至数十毫安级，MOV的本体温度不断升高，随着温度的升高，又使得漏电流更加增大，会形成一种恶性循环，致使MOV失去其优异的非线性伏安特性，这样一来，就会形成高阻抗短路失效；在暂时过电压(是指MOV在持续受到时间以秒计的超过MOV的最大连续工作的电压)作用下压敏电阻器，可能会被迅速击穿，其电阻值可能降低到几欧或几十欧，使短路电流迅速达到几安或几十安或更大,这就是低阻抗短路失效模式。
这两种失效最终都会使MOV发生短路。
如果没有有效的迅速的保护措施，将失效了的MOV及时的从线路中脱离，会造成整个供电线路的短路事故，并引起着火或爆炸。
设有合金型温度保险丝的压敏电阻（以下简称TMOV），就是针对MOV的上述问题精心研制的，它能避免因MOV劣化、失效产生过热而存在火灾隐患。
这是在MOV的过热保护领域是一次重大的技术进展和突破。
现已申请国内和国际多项专利。
该产品主要为符合IEC61643-1、UL1449等安全标准的电涌保护器配套，提供了合乎需要的保护元件。
它既可以作为一个单独元件在电子设备中使用，也可以安装在各种过电压保护器（如TVSS和SPD）中。
低压电涌保护器元件第331部分金属氧化物压敏电阻mov性能要求和试验方法编制说明
22主题1、如何帮助学生增强自信心？
2、如何帮助学生学会准确评价自己？
3、如何帮助学生提高抗挫能力？
4、如何帮助学生调控消极情绪？
5、如何帮助学生提高自控能力？
6、如何帮助学生提高某一种学习能力
7、如何帮助学生增强学习意志？
8、如何帮助学生养成某种良好的学习习惯？
9、如何帮助学生改善学习方法？
10、如何帮助学生克服考试焦虑？
11、如何帮助学生学会正确地与异性同学交往？
12、如何帮助学生与同伴更好地交往？
13、如何帮助学生改善亲子关系？
14、如何帮助学生正确对待青春期自我形象？
15、如何帮助学生适应新的学习环境？
16、如何帮助学生正确对待网络或游戏机？
17、如何帮助学生正确选择升学志愿？（高中教师专用）
18、如何帮助学生学会合理的消费？
．如何帮助学生克服自我中心意识？19．20．如何帮助学生克服厌学情绪？
21．如何帮助学生懂得珍爱生命？
．如何帮助学生学会预防危机事件的发生？22．。
压敏电阻器安全检验实施细则
压敏电阻器安全检验实施细则压敏电阻器是一种常见的电子元器件，其具有电压响应性能良好、使用寿命长等优点，因此被广泛应用于电力、通信、计算机等领域。
然而，由于压敏电阻器在使用过程中对环境变化、电路故障等因素非常敏感，因此在对其进行使用前需要进行安全检验，以确保其正常使用。
下面我们将就压敏电阻器的安全检验实施细则进行认真的介绍。
一、检验人员的要求对于压敏电阻器的安全检验，需要具有相关的电子学问和安全操作技能，因此检验人员需要具备以下的要求：1、具有相应的电子工程、电路设计、电力电子等专业背景学问，谙习压敏电阻器的结构、原理以及工作特性。
2、具有基本的安全意识和责任心，能够严格依照检验标准进行检验，保证检验过程的合法性和精准性。
3、谙习相关检验工具和设备的使用方法，具有肯定的检验阅历，能够快速精准地判定问题。
二、检验范围在对压敏电阻器进行安全检验时，需要涉及到以下的范围：1、压敏电阻器的外观检查：重要检查电阻器的外部结构是否完整，有无严重的受损或碰撞等损坏情况，有无异常的气味或颜色变化。
2、电阻值测量：电阻值的测量是检验压敏电阻器安全的紧要一环，需要通过各种工具和设备进行有效的检测，以保证电阻值的精准性。
3、电压响应测试：在检验过程中，需要将特定的电压加到压敏电阻器上，察看其电压响应的情况，检测其是否正常工作。
4、环境温度检测：在对压敏电阻器进行安全检验时，需要检测其工作环境的温度情况，确保其在正常的温度下工作。
三、检验步骤在对压敏电阻器进行安全检验时，需要依据以下的步骤进行：1、准备工具和仪器：检验人员需要准备相关的检验仪器和设备，包括电阻计、电压计、温度计等，以及钳子、镊子等手工工具。
2、外观检查：检验人员需要先对压敏电阻器进行外观检查，检查电阻器的外表是否有损坏、污染或变色的情况，同时要检查引线的连接情况。
3、电阻值检测：检验人员需要使用电阻计对压敏电阻器电阻值进行检测，检测时需要确保使用合适的测量范围。
压敏电阻器安全检验实施细则
压敏电阻器安全检验实施细则压敏电阻器是一种用于高频和微波电路的重要元件，能够对电路中的过电压进行限制。
然而，在使用压敏电阻器时，由于可能存在的不良质量控制问题以及操作员的使用不当，可能会导致电阻器发生故障，进而对电路设备和操作人员造成安全威胁。
为了确保电路设备和操作人员的安全，需要对压敏电阻器进行安全检验。
本文档将阐述压敏电阻器的安全检验实施细则，以期提高操作人员的安全意识，减少电路故障的发生。
1.检验前的准备工作1.1 检验设备的准备对于压敏电阻器的安全检验，需要准备一些检验设备，包括：•数字电表：用于测量电阻值、电容值、电压等•恒压电源：用于提供稳定的电压•示波器：用于显示电压波形•万用表：用于测量电阻、电容、电流、电压等多种参数•信号发生器：用于产生各种测试信号1.2 清洁工作在进行检验前，需要对压敏电阻器等待测设备进行清洁，以保证测试的准确性。
清洁内容包括：•清洁工作台、测试台等检验场所•清洁测试仪器及夹具等检验工具•清洁待测设备，用精细干擦或软刷除去灰尘、污渍、指纹等物质。
1.3 书写测试报告准备在测试期间需要及时记录测试过程、参数和结果，生成测试报告。
测试报告不仅是证明产品测试合格的权威证明，也是以后产品维护、产品质量改进的参考依据。
测试报告应包括：•产品基本信息，如厂家、型号、规格等基本参数•测试人员，测试日期、测试时所在天气情况•测试结果和参数，如电阻值、电容值、电压等数据•测试结论和处置意见。
2.检验步骤2.1 视觉检查首先，需要视觉检查压敏电阻器的外观，以确定是否存在明显的缺陷或损坏。
具体检查事项包括：•观察外观是否有变形、裂纹、焊接虚焊、锡珠脱落、刮花、污迹等；•判断焊接是否均匀、是否接触良好；•检查标识是否清晰、完整；•检查电路板等周围器件是否全部齐全、无缺陷。
2.2 电压容限测试接下来进行电压容限测试，测试步骤如下：•选择合适的电压信号，一般选择额定工作电压的1.5倍进行测试；•将测试仪器与电阻器相连，启动测试；•观察电阻器的电压波形图和曲线图，确保电压波形和曲线在额定容限范围内，无任何异常情况。
《有可靠性指标的金属氧化物压敏电阻器总规范》
《有可靠性指标的金属氧化物压敏电阻器总规范》编号、名称、主要内容等一览表：
序号
标准编号
标准名称
主要内容
代替标准号
实施
日期
1
T/CECA27-2019
有可靠性指标的金属氧化物压敏电阻器总规范
本规范规定了有可靠性指标的金属氧化物压敏电阻器的性能要求，试验方法和质量评ห้องสมุดไป่ตู้程序。这些MOV安装在交流1000V（50/60Hz、有效值）以下或直流1500 V以下的电源、通信及信号系统中，用来保护设备和人员免受高瞬态电压危害,提高被保护设备的抗扰度。
本规范适用于金属氧化物压敏电阻器，包括带有内置过热脱离器的热保护金属氧化物压敏电阻器。不适用于金属氧化物压敏电阻器与其他过电压保护元件构成的组件。
2019-05-11
发布单位：中国电子元件行业协会
发布日期：2019年3月11日实施日期：2019年5月11日
SPD的工作原理
SPD的工作原理SPD，即“Surge Protective Device”，是一种用于保护电气设备免受过电压冲击的装置。
它能够有效地限制过电压对设备的损害，确保设备的正常运行和延长设备的使用寿命。
本文将详细介绍SPD的工作原理。
1. SPD的结构和组成SPD通常由以下几个部分组成：1.1. 金属氧化物压敏电阻器（MOV）：是SPD的核心组件，用于吸收过电压的能量。
1.2. 电流保护器：用于保护设备免受电流过载的损害。
1.3. 熔断器：用于短路保护，当电流超过设定值时，熔断器会自动断开电路。
1.4. 接地电阻：用于将过电压引导到地线上，保护设备免受过电压的侵害。
2. SPD的工作原理SPD的工作原理可以分为以下几个步骤：2.1. 监测：SPD会不断监测电路中的电压变化。
当电压超过设定的阈值时，SPD会进入工作状态。
2.2. 响应：一旦监测到过电压，SPD会迅速响应并将过电压引导到地线上。
金属氧化物压敏电阻器（MOV）起到了关键作用，它能够吸收过电压的能量并将其导向地线。
2.3. 分流：SPD会将过电压分流到接地电阻上，以确保电压不会对设备造成损害。
接地电阻会将过电压迅速导向地线，保护设备免受过电压的侵害。
2.4. 保护：SPD还配备了电流保护器和熔断器，用于保护设备免受电流过载和短路的损害。
当电流超过设定的阈值时，电流保护器会自动断开电路，熔断器会自动熔断，以保护设备的安全运行。
3. SPD的优势和应用SPD具有以下几个优势和应用：3.1. 保护设备：SPD能够有效地保护设备免受过电压的损害，延长设备的使用寿命。
3.2. 安全性：SPD能够迅速响应过电压，并将其引导到地线上，确保设备和人员的安全。
3.3. 可靠性：SPD具有高可靠性，能够在短时间内迅速响应过电压，保护设备免受损害。
3.4. 广泛应用：SPD广泛应用于各种电气设备，如电力系统、通信设备、计算机、工业控制系统等。
4. SPD的选型和安装注意事项在选择和安装SPD时，需要注意以下几点：4.1. 防雷标准：根据不同的应用场景，选择符合相应防雷标准的SPD。
金属氧化物压敏电阻（MOV）的基础知识
金属氧化物压敏电阻（MOV）的基础知识金属氧化物压敏电阻(MOV)的基础知识-工作原理-规格与作用压敏电阻的基础知识压敏电阻/电压相关电阻（VDR）是一种具有电压特性的元件，其电流特性与二极管非常相似。
该组件用于保护电气设备免受高瞬态电压的影响。
它们以这样的方式种植在器件中，即当由于高电压产生高电流时它们将自身短路。
因此，设备中的电流相关组件将保持安全，不受突然激增的影响。
还应注意，压敏电阻（VDR）主要是非欧姆可变电阻器。
在欧姆可变电阻器的情况下，通常使用电位计和变阻器。
金属氧化物压敏电阻（MOV）金属氧化物压敏电阻-基础知识MOV是最常用的压敏电阻。
这被称为使得该组件由氧化锌和其他金属氧化物如钴，锰等的混合物制成，并且在两个基本上是金属板的电极之间保持完整。
金属氧化物压敏电阻（MOV）是保护重型设备免受瞬态电压影响最常用的组件。
在晶粒的每个边界与其直接邻居之间形成二极管结。
因此，MOV基本上是大量彼此并联连接的二极管。
它们设计为并联模式，因为它具有更好的能量处理能力。
但是，如果该组件用于提供更好的额定电压，则最好将它们串联连接。
当在电极上施加外部微小电压时，在每个边界的二极管结上出现反向漏电流。
产生的电流也将非常小。
但是，当在电极上施加大电压时，二极管边界结由于电子隧穿和雪崩击穿的结合而破坏。
因此，据说该器件显示出高水平的非线性电压-电流特性。
从特性来看，还应注意，该部件在高电压下具有低电阻量，在低电压下具有高电阻。
该组件的唯一问题是它们不能承受超过超过额定值的瞬态电压。
它们在一定程度后趋于恶化。
如果是这样，他们有时必须更换。
当它们吸收瞬态电压时，它们倾向于将其作为热量消散。
当该过程重复持续一段时间时，由于过热，设备开始磨损。
它们可以并联连接，以提高能量处理能力。
金属氧化物压敏电阻（MOV）也可以串联连接，以提供更高的额定电压或提供标准增量之间的额定电压。
金属氧化物压敏电阻（MOV）-规格1.最大工作电压-是最大稳态直流电压。
压敏电阻MOV详解
压敏电阻MOV详解⼀、压敏电阻⼯作原理⽬前，东沃电⼦所供应的压敏电阻MOV，主要应⽤于低压电器浪涌保护，多为氧化锌压敏电阻。
它是以氧化锌为主体，掺杂多种⾦属氧化物，采⽤典型的电⼦陶瓷⼯艺制成的多晶半导体陶瓷元器件。
压敏电阻具有对称的伏安特性曲线，流过MOV的电流随MOV两端电压的增⼤呈指数规律增⼤。
在实际应⽤过程中时，MOV⼀般并联在电路中，当电路正常⼯作时，它处于⾼阻状态，不影响电路正常⼯作。
当电路出现异常瞬时过电压并达到其导通电压（压敏电压）时，MOV迅速由⾼阻状态变为低阻状态，泄放由异常瞬时过电压导致的瞬时过电流，同时把异常瞬态过压钳制在⼀个安全⽔平之内，从⽽保护后级电路免遭异常瞬时过电压的损坏。
MOV具有较⾼的瞬时脉冲吸收能⼒，电容量较⼤，⼀般应⽤于AC 交流输⼊端防雷保护。
由于压敏电阻的浪涌吸收能⼒取决于它的物理尺⼨，为此可通过制造不同⼤⼩的MOV⽽获得不同的瞬态浪涌电流值。
⽬前，东沃电⼦（DOWOSEMI）所供应的压敏电阻产品可分为：1）直插：05D系列、 07D系列、10D系列、14D系列、20D系列、25D系列；2）贴⽚系列：0603系列、0805系列、1206系列、1210系列、1812系列、2220系列、3220系列；⼆、压敏电阻特性特点• ⾼浪涌吸收能⼒，多种浪涌吸收能⼒：标准、⾼浪涌、超⾼浪涌，压敏电阻的物理尺⼨决定其浪涌吸收能⼒；• 响应速度快ns级• 电压范围为18V~1800V，电压精度通常为±10%，满⾜低压到⾼压的应⽤需求；• MOV均为插件器件，尺⼨多样，东沃电⼦可提供直径尺⼨为5mm-53mm的MOV；• 单体通流量可达到⼏百安培⾄⼏⼗千安培• ⼀种⽼化型元器件，在⼤功率电源端⼝保护时，常与⽓体放电管串联使⽤，减缓⽼化，延长使⽤寿命；• 寄⽣电容⼤，在⾼频信号系统中会引起⾼频信号传输畸变；三、压敏电阻选型指南1）压敏电阻电压值要⼤于实际电路中的电压峰值，即连续施加在压敏电阻两端的电源电压，要⼩于压敏电阻规格书中的“最⼤持续⼯作电压值”；2）压敏电阻的箝位电压要⼩于被保护设备承受的最⼤电压；3）压敏电阻的标称放电电流要⼤于线路中可能出现的最⼤浪涌电流；4）对于⾼频率传输信号的线路，电容要尽量的⼩；5）要考虑使⽤环境，具体要求的浪涌电压情况；具体还需要根据电路设计需求来定夺，专业的事情找专业的⼈做，少⾛弯路。
压敏电阻检验规范
适用于压敏电阻的来料检验2、引用文件
《抽样方法规定》
文件名称压敏电阻检验规范文件编号版本
编制审核批准生效日期修订日期
序号检验
项目检验内容
缺陷判定/ AQL值
检验方法
及仪器
C RI/0 MA/1.5 MI/4.0
6可
焊
性
目视，必要按下要求实验
炉温：235 ± 5 C
浸锡时间：2± 0.5S
浸入深度：距器件主体 2mm
检验引出端，以浸润引出端的焊料自由流动和着锡面大于90%来
说明包锡良好。
①焊料层的覆盖面积：S v 70%
②焊料层的覆盖面积：70%c S W 90%
锡
炉
温
度
计
V
V
7 解剖
检验
首先将产品外包环氧去除，每批次解剖5PCS。
①、与样品比较
②、测量磁片直径与厚度
③、测量晶元直径
④、检查引脚点焊是否在晶元中心
⑤、检查引脚点焊的可靠性
V目视
注：具体参数值参考相应压敏电阻检验附页。
