《数控加工中心操作与加工》
数控加工中心操作与加工

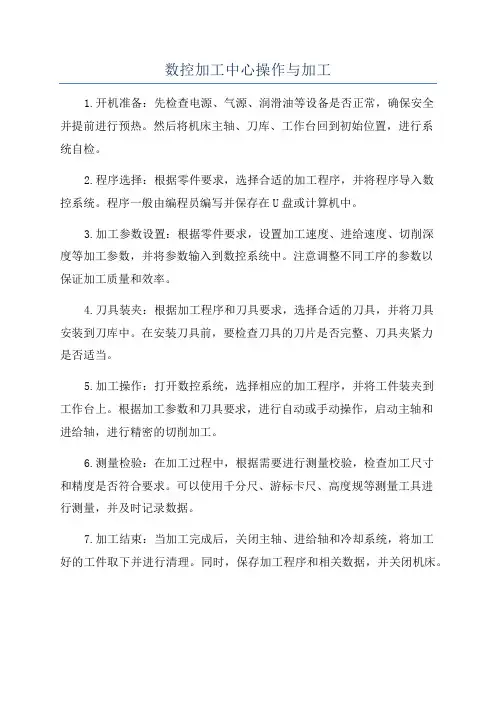

数控加工中心操作与加工1.开机准备：先检查电源、气源、润滑油等设备是否正常，确保安全并提前进行预热。
然后将机床主轴、刀库、工作台回到初始位置，进行系统自检。
2.程序选择：根据零件要求，选择合适的加工程序，并将程序导入数控系统。
程序一般由编程员编写并保存在U盘或计算机中。
3.加工参数设置：根据零件要求，设置加工速度、进给速度、切削深度等加工参数，并将参数输入到数控系统中。
注意调整不同工序的参数以保证加工质量和效率。
4.刀具装夹：根据加工程序和刀具要求，选择合适的刀具，并将刀具安装到刀库中。
在安装刀具前，要检查刀具的刀片是否完整、刀具夹紧力是否适当。
5.加工操作：打开数控系统，选择相应的加工程序，并将工件装夹到工作台上。
根据加工参数和刀具要求，进行自动或手动操作，启动主轴和进给轴，进行精密的切削加工。
6.测量检验：在加工过程中，根据需要进行测量校验，检查加工尺寸和精度是否符合要求。
可以使用千分尺、游标卡尺、高度规等测量工具进行测量，并及时记录数据。
7.加工结束：当加工完成后，关闭主轴、进给轴和冷却系统，将加工好的工件取下并进行清理。
同时，保存加工程序和相关数据，并关闭机床。
除了以上常规操作，数控加工中心还可以进行其他操作，如换刀、刀具磨损检测、切削液更换和维护保养等。
这些操作需要根据具体情况进行，并且需要进行定期的维护保养，以确保机床的长期稳定运行。
总的来说，数控加工中心的操作相对繁琐，需要对机床结构和加工工艺有一定的了解。
只有熟练掌握各项操作技巧，才能保证加工质量和效率，并确保数控加工中心的长期稳定运行。
数控加工中心操作与编程实训教程

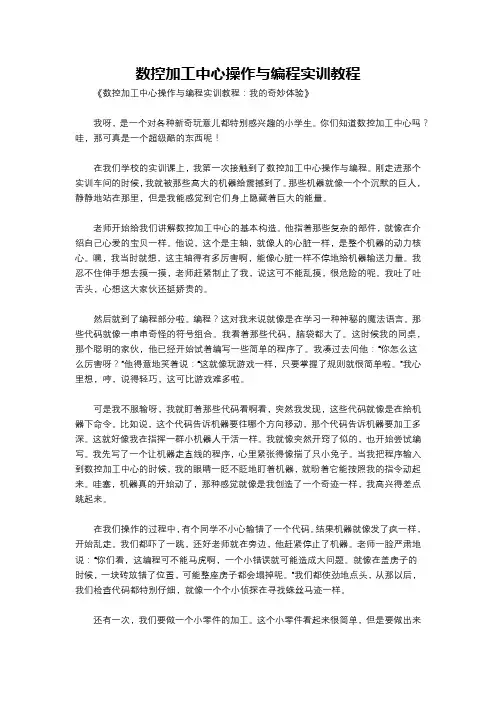

数控加工中心操作与编程实训教程《数控加工中心操作与编程实训教程：我的奇妙体验》我呀，是一个对各种新奇玩意儿都特别感兴趣的小学生。
你们知道数控加工中心吗？哇，那可真是一个超级酷的东西呢！在我们学校的实训课上，我第一次接触到了数控加工中心操作与编程。
刚走进那个实训车间的时候，我就被那些高大的机器给震撼到了。
那些机器就像一个个沉默的巨人，静静地站在那里，但是我能感觉到它们身上隐藏着巨大的能量。
老师开始给我们讲解数控加工中心的基本构造。
他指着那些复杂的部件，就像在介绍自己心爱的宝贝一样。
他说，这个是主轴，就像人的心脏一样，是整个机器的动力核心。
嘿，我当时就想，这主轴得有多厉害啊，能像心脏一样不停地给机器输送力量。
我忍不住伸手想去摸一摸，老师赶紧制止了我，说这可不能乱摸，很危险的呢。
我吐了吐舌头，心想这大家伙还挺娇贵的。
然后就到了编程部分啦。
编程？这对我来说就像是在学习一种神秘的魔法语言。
那些代码就像一串串奇怪的符号组合。
我看着那些代码，脑袋都大了。
这时候我的同桌，那个聪明的家伙，他已经开始试着编写一些简单的程序了。
我凑过去问他：“你怎么这么厉害呀？”他得意地笑着说：“这就像玩游戏一样，只要掌握了规则就很简单啦。
”我心里想，哼，说得轻巧，这可比游戏难多啦。
可是我不服输呀，我就盯着那些代码看啊看，突然我发现，这些代码就像是在给机器下命令。
比如说，这个代码告诉机器要往哪个方向移动，那个代码告诉机器要加工多深。
这就好像我在指挥一群小机器人干活一样。
我就像突然开窍了似的，也开始尝试编写。
我先写了一个让机器走直线的程序，心里紧张得像揣了只小兔子。
当我把程序输入到数控加工中心的时候，我的眼睛一眨不眨地盯着机器，就盼着它能按照我的指令动起来。
哇塞，机器真的开始动了，那种感觉就像是我创造了一个奇迹一样，我高兴得差点跳起来。
在我们操作的过程中，有个同学不小心输错了一个代码。
结果机器就像发了疯一样，开始乱走。
我们都吓了一跳，还好老师就在旁边，他赶紧停止了机器。
数控铣床加工中心编程与操作课程标准
《数控铣床 / 加工中心编程与操作》学习领域（课程）教课标准一、课程说明课程名称数控铣床 / 加工中心编程开课分院（系部）与操作合用专业数控技术应用专业课程代码学时先修课程后续课程编制人判定人制（修）定日期二、课程性质与任务在机械制造行业，数控加工技术岗位主要有：数控机床操作员（中心岗位）、数控工艺编程员（中心岗位）。
数控机床操作工按工种又可分为：数控车、数控铣、加工中心操作工等。
本课程是为培育数控铣、加工中心操作员、数控工艺编程员的数控镗铣类机床操作、数控工艺剖析与编程、数控加工以及质量控制等方面技术而设置的一门专业骨干课程，它与《数控车床编程与操作》课程一同对数控专业学生的职业能力的形成起要点支撑作用。
本课程先修课程有《机加工岗位与工作过程认识实训》、《工程图识读与使用软件画图》、《使用手动工具的部件加工》、《使用一般机床的部件加工》；后修学习领域有《顶岗实训》、《机械创新设计》。
同修的课程有《数控车床编程与操作》、《计算机协助造型与自动编程》。
本课程合用于数控技术专业。
三、课程设计思路本课程标准是以就业为导向拟订。
其课程内容以过程性知识为主、陈说性知识为辅，即以实质应用的经验和策略的习得为主、以适量够用的观点和原理的理解为辅。
由实践情境构成的以过程逻辑为中心的行动系统，重申的是获得过程性知识，主要解决“怎么做”（经验）和“怎么做更好” （策略）的问题。
课程内容的选择应按照三个原则：（1）科学性原则（2）情境性原则（ 3）人天性原则。
课程内容的选用既表现职业性，也表现开放性；既服务于地方经济，知足公司的需要，也便于教课活动的展开。
所以本课程标准就以数控铣床和加工中心作为学习平台，选择最常用、最常有、最适用、最有代表性的典型部件加工过程为教课内容。
实现能力为本位的培育目标，是《数控铣床/ 加工中心编程与操作》课程内容定位的方向。
四、课程教课目的( 一) 素质目标经过本课程教课，正直学生的学习态度，能够锻炼学生的思想方法和思想能力，提升学生的职业素质和职业能力。
数控加工中心操作与加工
行业模块加工中心操作与加工项目1 加工中心的操作编程学习单元1 加工中心的手动方法一、FANUC 0i—MATE系统加工中心控制面板FANUC 0i—MATE数控系统分为4个部分,分别是CNC操作面板,屏幕显示区,屏幕软键和机床控制面板,如图所示;图 FANUC数控系统加工中心控制面板1 FANUC数控系统CNC操作面板FANUC数控系统CNC操作面板各按键功能见表;图 FANUC数控系统CNC操作面板表： FANUC数控系统操作面板各键功能CNC操作面板屏幕显示区屏幕软键机床控制面板键名称功能说明0~9 地址、数字键输入输入字母、数字和符号SHIFT 上档键切换字符EOB 段结束符键每条语句结束后加“；”POS 加工操作区域键显示加工状态PROG 程序操作区域键显示程序界面OFS/SET 参数操作区域键显示参数和设置界面SYSTEM 系统参数键设置系统参数MESSAGE 报警参数键显示报警参数CSTM/GR 图像显示键显示当前走刀路线INSERT 插入键手动编程时插入字符ALTER 替换键编程时替换字符CAN 回退键编程时回退清除字符DELETE 删除键删除程序及字符INPUT 输入键输入各种参数RESET 复位键复位数控系统HELP 帮助键获得帮助信息翻页键程序编辑时进行翻页光标移动键移动光标2 机床控制面板如图所示图 FANUC数控系统机床控制面板FANUC数控系统机床控制面板各按钮说明类型按钮/名称功能说明模式选择自动按此按钮后,进入自动加工编辑按此按钮后,进入程序编辑MDI按此按钮后,进入MDI,手动输入程序DNC 按此按钮后,可进行输入输出程序在线加工回原点模式按此按钮后,机床进入回原点模式JOG按此按钮后,进入手动状态增量按此按钮后,进入增量模式手轮按此按钮后,进入首轮模式,可手轮操作机床电源开接通电源电源关关闭电源主轴倍率调节主轴转速急停按钮按下急停按钮机床立即停止所有移动进给倍率可调节机床进给速度手轮键按此键可用手轮操作机床转动手轮控制器操作机床移动改变控制的坐标轴循环启动程序运行开始,在自动加工与MDI状态下有效循环暂停在自动加工中可暂停程序,再按继续加工单段运行程序时每次运行一段程序跳段按下此键,会跳过程序段头输入‘/’的程序段选择性停止按下此键,会在程序中有M01处停止辅助功能锁按下此键,所有辅助功能指令被锁定空运行按下此键,机床移动进入空运行状态机床锁按下此键,机床所有轴被锁调节增量/手轮倍率增量/手轮倍率主轴吹气把主轴内异物排出在主轴没有刀的情况下主轴松开安装刀具锁住主轴安装刀具排屑按下此键,可将机床内铁屑排出工作灯打开机床工作照明灯主轴正转主轴正转主轴反转主轴反转主轴停止主轴停止超程解除解除机床各轴超程1.打开机床电闸；2.点击”电源开”按钮；3.打开急停按钮；4.机床回参考点,按“回零”键,回零键变亮进入机床回零状态,先按“+Z”键,再按“+X”“+Y”键,“+Z”“+X”“+Y”键的指示灯变亮即回原点完成;或查看屏幕显示机床坐标系各轴是否回零完毕,如图所示;图机床坐标系回参考点注意：机床回参考点一定要先回Z轴,避免先回其他轴时发生与工件的撞刀三、对刀方法数控编程一般按照工件坐标系编程,对刀过程一般就是建立工件坐标系与机床坐标系之间的联系;下面具体说明立式加工中心对刀方法;以工件中心为对刀点;如图所示零件加工外轮廓,X Y方向以工件中心为基准,对刀步骤如下：图零件加工外轮廓图寻边器1．在”机械回零”使用刀具返回参考点;2．在主轴上安装寻边器,如图所示,然后使主轴正转,转速为300—400r/min;3. X 、Y方向对刀：用寻边器先轻微接触X正方向到寻边器同轴为止,打开POS界面,将当前相对坐标系清零,抬起主轴,将寻边器移到工件X负方向,将主轴向下,寻边器轻微接触X负方向到寻边器同轴为止,纪录此时坐标值,然后将主轴移到纪录的坐标值的1/2处,按X键,然后按清零；按同样方法将刀具Y方向相对坐标系移到坐标系的1/2处,按Y键,然后按清零;打开工件坐标系键,按 OFS/SET 键显示界面如图,将光标移到G54位置,在键盘上输入X0,然后按屏幕下方软键测量键完成刀具X轴坐标的测量,然后按照同样方法测量出Y轴坐标中点的位置;图建立G54工件坐标系方向对刀Z方向对刀：考虑到对刀的工艺性,一般将工件的上表面做为工件坐标系的Z方向零点;Z方向对刀主要有试切对刀法,Z向测量仪对刀等几种方法;1试切对刀法试切对刀法简单,但是会在工件上留下切痕,对刀精度低,适用于粗加工对刀;其对刀方法如下：主轴装上铣刀,主轴正转,用手轮将刀具刀尖轻微接触工件上表面,打开建立工件坐标系界面如图所示,在G54 Z轴位置输入0,然后按测量键;Z轴对刀完成;2Z向测量仪对刀Z向测量仪对刀对精度高,特别是在加工中心进行多把刀对刀的效率较高,对刀操作如下：1主轴装上铣刀,主轴不允许转；2移动刀具到Z向测量仪上方,用手轮移动刀具到刀尖接触到Z向测量仪上表面,此时测量仪灯亮,如图所示;3如对刀仪高度50mm,打开建立工件坐标系界面,在G54 Z轴坐标中输入,然后按测量键;Z向对刀结束;图 Z向测量仪对刀学习单元2 加工中心的自动加工一、加工中心加工前准备工作1.准备主要内容加工以前完成相关准备工作,包括工艺分析及工艺路线设计、刀具及夹具的选择、程序编制等;2.操作步骤及内容：1闭合机床电闸；2点击”电源开”按钮；3打开急停按钮;4机床回参考点,按“回零”键,回零键变亮进入机床回零状态,先按“+Z”键,再按“+X”“+Y”键,“+Z”“+X”“+Y”键的指示灯变亮即回原点完成;或查看屏幕显示机床坐标系各轴是否回零完毕;3．根据工艺安排合理选择所需刀具;4．将已装夹好刀具的刀柄采用手动方式放入刀库, 即1在MDI模式下输入“T01 M06” ,执行；2手动将 T01 刀具装上主轴；3按照以上步骤依次将其他刀具放入刀库；4清洁工作台,安装夹具和工件将平口虎钳清理干净装在干净的工作台上,通过百分表找正平虎钳,再将工件装正在虎钳上；5用对刀仪进行对刀,并将参数输入机床;二、程序的输入1．根据工艺安排合理编制出加工程序;2．将编好的程序输入到数控系统中,先按程序编辑键 ,再按程序操控键 PROG 进入程序编辑界面,进入程序编辑界面后首先输入程序号,例如O 9001,在键盘上输入O 9001,然后按EOB键,程序号输入到机床系统中;最后将其余程序输入到数控系统中;如图所示 ;图程序输入面板三、自动加工1．程序输入完毕后,不能马上进行加工,应先检查程序输入无误后方可加工;具体步骤如下：1按自动加工键进入自动加工状态,再按图像显示键CSTM/GR,屏幕进入图像显示界面;之后将加床锁住,按机床锁键再按空运行键 ,最后按循环启动键;程序运行,观察程序是否有误,如果无误将机床锁与空运行键关闭,机床回参考点,最后按下自动加工键与循环启动键,进行工件的加工；2加工完工件后对工件进行测量,合格后取下工件；3清理机床；4关机;学习单元3 加工中心的加工编程一、常用地址及含义其中有模态指令和非模态指令之分：非模态指令：只在书写了该代码的程序段中有效,下一段程序中无效；如；M30 模态指令：一组可相互注销的指令,这些指令在被同一组的另一个指令注销前一直有效;如M05 M30等1．程序字也称为指令程序中,是分行书写的,程序中每一行,称为一个程序段,整个程序有多个程序段组成;每个程序段由若干个指令组成如G01 X0,指令是数控程序中的基本信息单元,代表机床的一个位置或一个动作;2．常用地址每个指令由英文字母和数字组成,其中英文字母成为地址;各种地址码代表不同功能,加工程序中使用的地址码及其功能;如：程序号：O 给程序指定程序号顺序号：N 程序段的顺序号准备功能：G 指定移动方式尺寸字：X Y 坐标轴移动指令进给功能：F 指定每分钟进给速度辅助功能：M 机床上的开关控制主轴功能：S 指定主轴转速准备功能：G00—G99辅助功能：M00—M991程序号O0000—O9999格式：程序号是数控程序的名称,用英文字母O加四位以内数字构成,在程序的开头指定程序号,每个程序都需要程序号,用来识别存储的程序,在程序目录中检查,调用所需程序2顺序号N~~~N0000—N9999N1 G90G54G0X0.....N2N3顺序号：由地址N和后面的4位数字组成,可组成由O和9999程序段的顺序号,程序段顺序号放在程序段的开头,顺序号可以按任意顺序指定,并且任何号都可以跳过,但是一般情况下为方便起见,按加工步骤的顺序指定顺序号;3G指令：准备功能指令G~~ISO国际标准化协会常用功能代码： G00 快速移动G01 直线切削进给G02 顺时针圆弧G03 逆时针圆弧G90 绝对编程G91 增量编程G54 工件坐标系原点G00 指令刀具相对于工件以各轴预先设定的速度,从当前的位置快速移动到程序段指令的定位点;G01 指令刀具以联动的方式,按F规定的合成进给速度,从当前位置按线性路线移动到程序指定的终点;G02 顺时针圆弧插补指令;G03 逆时针圆弧插补指令;4M指令：辅助功能指令 M~~常用功能代码： M00 程序停止M01 选择停止M02 程序结束M03 主轴正转M04 主轴反转M05 主轴停止M30 程序结束M00：指令使正在运行的程序在本段停止运行,不执行下段,同时现场的模态信息,全部被保存下来,相当于程序暂停,使用M00停止程序运行后,当按下控制面板上的循环启动后;可继续执行下一段;M01：与M00相似,不同的是若使该指令有效,必须先按下在机床面板上的“选择停止”键,当程序运行到M01时程序即停止,若不按下“选择停止”键,则M01指令不起作用,程序继续执行;M02：该指令表示加工程序全部结束,它使主轴、进给、切削液都停止,机床复位;该指令必须编在程序的最后;M30：该指令是执行完程序段的所有指令后,使主轴、进给停止,冷却液停止,使程序段执行顺序指针返回到程序的开头位置,以便继续执行同一程序,为加工下一个工件做好准备,因此,该指令必须编在最后一个程序段中;5程序图bO~~~ 建立程序号N1 G90 G54 G00 X0 Y0 S500 M03; 建立G54坐标系,主轴正转,转速500r/mm N2 ; Z向下刀到参考高度N3 ; Z向下刀到安全高度N4 G1 Z-5.0 F50; Z向下刀到工件指定深度N5 G01 X0 Y-90.0 F100; 开始加工N6 ;N7 ;N8 ;;N10 X0 ;N11 X0 Y0;N12 G00 ; 刀具抬到安全高度N13 M5; 主轴停止N14 M30; 程序停止打孔指令X__Y__ 在定位平面上加工孔的位置坐标;Z__ 孔底位置;R__ 是加工循环中刀具快速进给到工件表面上方的R点位置; Q__ 在G73 G83啄孔往复进给切削中,每次切削深度;F__ 进给速度;钻孔循环G81 G83格式为 G81 X__Y__Z__R__F__；G83 X__Y__Z__R__Q__F__例 G90 G54 G00 X0 Y0 M3 S800；G99 G81 R5.0 F80；···G98·······；G80；M05；M30；G90 G54 G00 X0 Y0 M3 S800；G99 G83 Q5.0F80；···G98·······；G80；M05；M30；项目2 刀具夹具的选择学习单元1 加工中心常用刀具的选择一、加工中心刀具基础知识1．数控刀具必须适应数控机床高速、高效和自动化程度高的特点;一般包括通用刀具、通用连接刀柄及少量专用刀柄;刀柄要连接刀具并安装到机床主轴上,因此已标准化和系列化;数控刀具分类有多种方法;根据刀具结构分为：整体式、镶嵌式与特殊型式,如复合式刀具,减震式刀具等;按刀具材料分为：高速钢刀具、硬质合金刀具、金刚石刀具、立方氮化硼与陶瓷刀具;常用铣刀类型如图a所示;硬质合金立铣刀球头铣刀镶嵌式铣刀常用铣刀类型图a2.数控刀具的特点（1）刚性好,精度高（2）互换性好,便于快速换刀（3）寿命高,切削性能稳定（4）刀具尺寸便于调整,减少换刀调整时间（5）系列化,标准化,便于编程和刀具管理3.刀具的选择刀具的选择是在数控编程的人机交互状态下进行的;应根据机床的加工能力、工件材科的性能、加工工序切削用量以及其它相关因素正确选用刀具及刀柄;刀具选择总的原则是：安装调整方便、刚性好、耐用度和精度高;在满足加工要求的前提下,尽量选择较短的刀柄,以提高刀具加工的刚性;1选取刀具时,要使刀具的尺寸与被加工工件的表面尺寸相适应;生产中平面零件周边轮廓的加工,常采用立铣刀；铣削平面时,应选硬质合金刀片铣刀,加工凸台、凹槽时,选高速钢立铣刀；加工毛坯表面或粗加工孔时,可选取镶硬质合金刀片的玉米铣刀；对一些立体型面和变斜角轮廓外形的加工,常采用球头铣刀、环形铣刀、锥形铣刀和盘形铣刀;2在进行自由曲面模具加工时,由于球头刀具的端部切削速度为零,因此,为保证加工精度,切削行距一般采用顶端密距,故球头常用于曲面的精加工;而平头刀具在表面加工质量和切削效率方面都优于球头刀,因此,只要在保证不过切的前提下,无论是曲面的粗加工还是精加工,都应优先选择平头刀;另外,刀具的耐用度和精度与刀具价格关系极大,必须引起注意的是,在大多数情况下,选择好的刀具虽然增加了刀具成本,但由此带来的加工质量和加工效率的提高,则可以使整个加工成本大大降低;3在上,各种刀具分别装在刀库上,按程序规定随时进行选刀和按刀动作;因此必须采用标准刀柄,以便使钻、镗、扩、铣削等工序用的标准刀具迅速、准确地装到机床主轴或刀库上去;编程人员应了解机床上所用刀柄的结构尺寸、调整方法以及调整范围,以便在编程时确定刀具的径向和轴向尺寸;目前我国的加工中心采用TSG工具系统,其刀柄有直柄3种规格和锥柄4种规格2种,共包括16种不同用途的刀柄;加工中心常用刀柄如图所示;图4在经济型数控机床的加工过程中,由于刀具的刃磨、测量和更换多为人工手动进行,占用辅助时间较长,因此,必须合理安排刀具的排列顺序,一般应遵循以下原则：1尽量减少刀具数量；2一把刀具装夹后,应完成其所能进行的所有加工步骤；粗精加工的刀具应分开使用,即使是相同尺寸规格的刀具；3先铣后钻；4先进行曲面精加工,后进行二维轮廓精加工；5在可能的情况下,应尽可能利用数控机床的自动换刀功能,以提高生产效率等;各种刀具功能如所示;各种刀具功能图学习单元2 加工中心常用夹具的选择一、加工中心夹具的基本概述加工中心的工件装夹一般都是以平面的工作台为安装基准,定位夹具或工件,并通过夹具最终定位加紧工件,使工件在整个加工过程中始终与工作台保持正确的相对位置;二、工件装夹的基本要求为适应加工中心对工件进行铣、钻、镗等加工工艺的特点,加工中心加工对工件装夹和夹具通常有如下的基本要求：1．加工中心夹具应具有足够的夹紧力、刚度和强度;为了承受较大的铣削力和断续切削所产生的振动,加工中心夹具应具有足够的加紧力、刚度和强度;2．尽量减小夹紧变形加工中心有集中工序加工的特点,一般是一次装夹完成粗、精等加工,粗加工时,切削力大,需要的夹紧力也大,但是夹紧力又不能太大,否则加工完取下工件会产生变形;因此必须谨慎选择夹具的支撑点、定位点和加紧点;3．定位要求工件相对夹具一般应完全定位,且工件的基准相对于加工中心坐标系原点应具有严格的确定位置,以满足刀具相对于工件正确运动的要求;同时,夹具在加工中心上也应完全定位,夹具上的每个定位面相对于数控加工中心的坐标系原点均应有精确的坐标尺寸,以满足数控加工中心简化定位和安装的要求;4.敞开性要求加工为刀具自动进给加工;夹具及工件应为刀具的快速移动和换刀等快速动作提供较为宽敞的运行空间;尤其对需要多次进出工件的多刀、多工序加工,夹具的结构更应尽量简单、开敞,使刀具容易进入,以防刀具运动中与夹具及装夹在夹具中的工件想碰撞;此外,夹具的敞开性还应体现排屑通畅、清除切屑方便的特点;5.快速装夹要求为适应高效、自动化的加工需要,夹具结构应适应快速装夹的需要,以尽量减少工件装夹辅助时间,提高加工中心切削运转利用率.三、加工中心常用夹具种类1.通用夹具：如平口钳和三爪夹盘等；用平口钳装夹工件：加工中心常用夹具是平口钳,先把平口钳固定在工作台上,找正钳口,再把工件装在平口钳上,这种方法装夹方便简单,应用广泛,适用于装夹形状规则的小型零件,在机床上用平口钳装夹工件,如图所示;工件在平口钳上装夹,应注意下列事项：装夹工件时,必须将工件的基准面紧贴固定钳口或导轨面；在钳口平行于刀杆的情况下,承受铣削力的钳口必须是固定钳口;工件的铣削加工余量层必须高出钳口,以免在加工时铣刀接触钳口,导致铣刀或钳口损坏;如果工件低于钳口平面时,可以在工件下面垫相应的垫铁;平口钳外形三爪卡盘的应用：在需要加紧圆柱表面时,选取三爪卡盘为夹具最为合适;安装卡盘时应使卡盘的基准面与工作台基准面紧密贴合;装夹工件不宜过高,如果过高加工时会产生振动,加剧刀具的损害和加工质量,安装卡盘时可以将卡盘直接用螺栓固定在工作台上,如图所示;图三爪卡盘的安装2.组合夹具：组合夹具由一套结构以标准化、尺寸已经规格化的通用元件组合元件所构成；组合夹具是一种标准化、系列化、通用化程度很高的工艺装备;组合夹具由一套预先制造好的不同形状、不同规格、不同尺寸的标准元件及部件组装而成,组合夹具具有安全的互换性和极高的耐磨性;由于组合夹具具有很多优点,又特别适用于新产品的试制和多品种小批量生产,所以近年来发展迅速应用广泛;但是由于组合夹具体积大,刚性差,成本高,使组合夹具的推广受到了一定的限制;图为组合夹具;图组合夹具3.专用夹具：专为某一项或类似的几项加工设计制造的夹具；对于工厂的某些产品批量较大、精度较高的关键性零件,在加工中心上加工时,选用专用夹具是非常必要的;专用夹具是根据某些零件的结构特点专门设计的夹具,具有结构合理、刚性强、装夹可靠稳定、操作方便,能提高安装精度和装夹速度等特点;选用这种夹具,一批工件加工后,尺寸比较稳定,互换性较好,可大大提高生产效率;但是专用夹具只能为一种零件的加工,所专用的狭隘性,和产品品种不断变化的形式不相适应,特别是专用夹具的设计和制造时间较长,花费劳动力较大,不适合加工比较简单的零件;图为专用夹具;图某产品专用夹具3-2-1加工中心夹具图4.可调夹具：组合夹具与专用夹具的结合,既能保证加工的精度,装夹更具灵活性；可调夹具特点是只要更换或调整个别定位、加紧或导向元件,即可用于形状和工艺相似、尺寸相近的多种工件的加工;不仅适合多品种、小批量的使用,也能应用在少品种、大批量的生产中,可以大大减少专用夹具的数量,缩短生产准备周期,降低产品成本;可调夹具是比较先进的夹具;四、加工中心夹具的选用加工中心夹具的选择方法是：在选择夹具时根据产品的生产批量、生产效率、质量保证及经济性可参照下列原则选用;1.在单件或研制新产品、且零件教简单时,应尽量选用平口钳或三爪卡盘等通用夹具；2.在生产量小或研制新产品时,应尽量采用组合夹具；3.成批生产时可选用专用夹具,但应尽量简单;项目3加工中心工件加工学习单元1 较复杂工件的加工一、学习目标1.根据零件图纸制定加工工艺2.根据工艺正确选择夹具、刀具3.正确编制零件的程序4.用同一程序完成粗、精加工通过不同的刀具半径二、工艺分析毛坯为预先处理好的96×96×50的铝制材料,其中五边形外接圆直径为80mm,如图a所示;图加工实例图1.本例中毛坯较规矩,可选择平口钳为夹具;使毛坯上表面高出钳口17-20mm,用木锤或橡胶锤敲击工件边加紧钳口;2.采用以下刀具进行加工：1号刀为φ20四刃立铣刀横刃过中心,用于加工外轮廓;2号刀为φ20键槽铣刀,用于加工φ40孔;3号刀为φ3中心钻,用于打孔定位;4号刀为φ10钻头,钻φ10孔;3.设定工件坐标系,根据工艺分析可将工件坐标系设定在工件的中心,然后对刀;4.先加工90×90×15的凸台,再加工五边形,然后加工φ40孔,最后加工φ10孔;三、程序的编制O0001;G91G28Z0; 机床回换刀点T1M6; 换1号刀φ20mm54G-60.0M; 主轴转速500r/min; 1号刀长度补偿;G1Z-15.0F60;; 建立1号刀具半径补偿,铣削909015;;;铣削909015完毕; 刀具抬到五边形深度; 建立2号刀具半径补偿,铣削五边形;;;G40X-60.;G00Z100.;M05; 五边形铣削完毕,M05刀具主轴停转G91G28Z0; 机床回换刀点T2M6; 换2号键槽铣刀,加工φ40mm圆孔G90G54G0X0Y0M3S500;; 2号刀具长度补尝;G1Z-8.0F50; 由于孔较深分两次进刀; 建立2号刀具半径补偿;G01G40X0Y0;;G41 ;;G01G40X0Y0;;M05; φ40mm孔铣削完毕,主轴停止G91G28Z0; 机床回换刀点T3M6; 换3号中心钻G90G54G0X0Y0M3S3000; 主轴转速3000r/mm; 3号刀具长度补偿99G5.0F 钻孔循环;;;G80;;M05; 中心孔加工完毕G91G28Z0; 机床回换刀点T4M6; 换4号钻头,钻φ10mm孔G90G54G0X0Y0M3S800;; 4号刀具长度补偿G99G5.0F100;由于孔较深,选用啄孔循环G83指令;;;G80;;M05; 主轴停止M30; 零件加工完毕,程序停止几点说明：1.编写程序时,有些比较简单的轨迹不一定要用刀具半径补偿功能;2.手工编程是相对比较麻烦的,在可能的情况下,尽量用CAM软件进行自动编程;学习单元2 较复杂零件的加工测绘一、零件测绘概念1.对现有的零件实物进行测量、绘图和确定技术要求的过程,称为零件测绘;2.零件测绘要求：测绘零件大多在车间现场进行,由于场地和时间限制,一般都不用或只少数用简单绘图工具,徒手目测绘出图形,其线型不可能像用绘图工具那样均匀笔直,但也绝不能马虎,应尽量做到图形正确、表达清晰、尺寸完整、线形分明、图面整洁、字体工整并注写出技术要求等有关内容;二、零件测绘的步骤1.分析零件了解零件测绘的任务和目的,决定测绘工作的内容和要求;通过观察实物,了解部件的性能、功能、工作原理、和工作情况;2.目测徒手绘制零件图1确定绘图比例并定位布局：根据零件大小、视图数量、现有图纸大小确定适当的比例;粗略确定各视图应占的图纸面积,在图纸上作出主要视图的作图基准线,中心线;注意留出标注尺寸和画其他补充视图的方法;2详细画出零件内外结构和形状,检查、加深有关图线;注意各部分结构之间的比例应协调;3将应该标注的尺寸的尺寸界线、尺寸线全部画出来,然后集中测量、注写各个尺寸;注意遗漏、重复和注错尺寸;4注写技术要求：确定表面粗糙度,确定零件的材料、尺寸公差、形位公差及热处理等要求;5最后检查、修改全图并填写标题栏,完成草图;3.绘制零件图由于绘制零件草图时,往往受某些条件的限制,有些问题处理的不够完善,一般应将草图零件整理、修改后画成正式的零件图,经批准后才能投入生产;再画零件图时,要对草图进一步检查和校对,对于零件上的标准结构,查表并正确注出尺寸;用仪器或计算机画出零件图,画出零件工作图后,整个零件的测绘工作就完成了;三、常用测量工具常用测量工具有直尺、游标卡尺、千分尺、卡钳、R规、万能角度尺等;四、零件测绘注意事项1.测量尺寸时,应正确选择测量基准,以减少测量误差;零件上磨损部位的尺寸,应参考其配合的零件的相关尺寸,或参考有关的技术资料予以确定;。
电子课件-《数控铣床加工中心编程与操作(FANUC系统)(第二版)》-A0第二章 数控铣床加工中心的操作
机床操作面板
第二节 数控铣床/加工中心的基本操作
第二节 数控铣床/加工中心的基本操作
一、 开机与关机操作
1. 开机准备 2. 机床开机操作 3. 机床关机操作
第二节 数控铣床/加工中心的基本操作
二、 回原点操作
1. 操作步骤 (1)按下回原点键 ，系统进入回原点模式。 (2)依次选择相应的坐标轴如 “ 、 、 ”，然后按下正向移动键 ， 使各轴分别回原点。 2. 注意事项
(2)用 G54~G59指令建立工件坐标系 1)参数输入。 2)实例。
G54参数设置
输入参数
第二节 数控铣床/加工中心的基本操作
建立工件坐标系
第二节 数控铣床/加工中心的基本操作
参考程序
第二节 数控铣床/加工中心的基本操作
五、 程序的输入与编辑
1. 程序的新建与传输 (1)新建一个程序 (2)程序的传输
第二节 数控铣床/加工中心的基本操作
2. 程序的编辑 (1)翻页及光标移动 (2)插入字符 (3)删除输入域中的数据 (4)删除字符 (5)查找 (6)替换
第二节 数控铣床/加工中心的基本操作
3. 程序管理 (1)选择程序 (2)删除一个数控程序 (3)删除全部数控程序
第二节 数控铣床/加工中心的基本操作
六、 程序校验与自动加工
1. 程序校验 2. 自动加工 (1)自动连续加工 (2)加工的暂停与停止 (3)单段加工
第二节 数控铣床/加工中心的基本操作
七、 数控机床的操作规程
1. 机床启动前的注意事项 2. 调整程序时的注意事项 3. 机床运转中的注意事项 4. 加工完毕时的注意事项
第三节 数控铣床/加工中心的维护与保养
2. 数控铣床/加工中心常用的对刀方法 (1)X、Y 向对刀 1)试切对刀法。 2)刚性靠棒对刀法。 3)寻边器对刀法。 4)百分表对刀法。 5)对刀仪对刀法。
数控加工编程与操作及答案
《数控加工编程与操作》一、填空题（每空1分,共30分）1数控机床由数控系统和机床本体两大部分补偿。
2 数控系统由输入输出设备、计算机数控装置、伺服驱动系统、辅助控制装置等部分组成。
3 数控机床的伺服驱动系统分主轴伺服驱动系统和进给伺服驱动系统。
4 机床本体主要包括主传动装置、进给传动装置、床身、工作台等。
5 数控机床按伺服驱动系统分为开环控制、闭环控制、半闭环控制。
6 刀具补偿功能包括刀具位置补偿、刀具半径补偿和刀具长度补偿。
7 数控机床加工精度一般在0.005-0.1 mm之间。
8 数控加工程序的编制方法主要有手工编程和计算机自动编程。
9 数控程序结构由四部分组成，分别为程序名、开始符、程序内容和程序结束。
10 绝对坐标指令为G90，相对坐标指令为G91，快速点定位指令为G00。
11 M30指令含义为程序结束并返回程序起点，M06为换刀指令，M98为调用子程序指令。
12 铣削加工的切削用量包括：切削速度、进给速度、背吃刀量和侧吃刀量。
13 铣削的切削速度与刀具的耐用度、每齿进给量、背吃刀量成反比，而与铣刀直径成正比。
14 数控系统控制刀具的运动轨迹，准确地说是控制刀位点的运动。
15刀具半径补偿的过程分为刀具半径补偿的建立阶段、进行阶段和撤消阶段。
16 D为刀具半径补偿地址，H为刀具长度补偿号地址。
17 G43为刀具长度正向补偿指令；G44为刀具长度负向补偿；G49为刀具长度补偿撤消指令。
18 进刀平面一般离加工表面5mm左右。
19 刀具在加工零件的过程中，刀具首先定位到起始平面(初始平面)，快速下刀至进刀平面，在一个区域加工完毕后，退至退刀平面，再抬刀至安全平面，在零件加工完毕后，抬刀至返回平面。
20 一般认为带有自动刀具交换装置的数控镗铣床称为加工中心，简称MC。
21 将当前主轴刀具更换为刀库一号位置刀具的指令是M06 T01.22 二维轮廓的铣削加工常见的进退刀方式有垂直进退刀、侧向进退刀和圆弧进退刀。
数控加工中心操作指导书
数控加工中心操作指导书操作指导书：数控加工中心章节一：概述1.1 目的本操作指导书的目的是提供数控加工中心操作的详细步骤和注意事项，以确保操作者能够正确、安全地操作数控加工中心。
1.2 范围本操作指导书适用于所有使用数控加工中心进行加工的操作者。
1.3 定义1.3.1 数控加工中心：一种自动化机床，能够在一次装夹的情况下自动完成多种不同的加工操作。
1.3.2 操作者：使用数控加工中心进行加工操作的人员。
章节二：设备准备2.1 环境检查2.1.1 检查数控加工中心的工作环境是否干燥、通风良好。
2.1.2 检查操作区域是否整洁有序，杂物是否清理干净。
2.1.3 检查加工中心周围是否有危险物品，如有应进行清理。
2.2 设备准备2.2.1 检查数控加工中心的各个部件是否完好无损。
2.2.2 确认加工刀具、夹具、工件等材料是否准备齐全。
2.2.3 检查数控加工中心的润滑系统是否正常运行，油液是否充足。
章节三：操作步骤3.1 加工程序加载3.1.1 打开数控加工中心的电源，确保电源稳定。
3.1.2 启动控制系统，登录操作界面。
3.1.3 选择需要的加工程序，并加载到数控加工中心。
3.2 夹具安装3.2.1 根据工件和加工要求选择合适的夹具。
3.2.2 将夹具安装到数控加工中心的工作台上，并进行固定。
3.2.3 确保夹具和工件之间有足够的间隙，避免碰撞和损坏。
3.3 刀具安装3.3.1 根据加工程序需求选择合适的刀具。
3.3.2 将刀具插入刀具刀柄，并用扳手固定。
3.3.3 将刀柄插入数控加工中心的主轴。
3.4 工件装夹3.4.1 将工件放置在夹具上，并进行调整，确保工件固定。
3.4.2 使用卡尺、角度尺等工具检查工件的位置和角度是否准确。
3.5 加工参数设置3.5.1 根据加工要求设置加工参数，如进给速度、切削速度等。
3.5.2 确认加工参数设置无误，避免因参数错误导致加工问题。
3.6 开始加工3.6.1 确认加工区域安全，没有人员靠近。
CNC数控加工中心操作规程（三篇）
CNC数控加工中心操作规程一、前言本操作规程适用于CNC数控加工中心的操作人员，旨在规范操作流程，确保生产安全和生产质量。
二、操作前准备1. 检查设备：确认CNC数控加工中心设备工作正常，电源接地良好。
2. 检查刀具：检查所需刀具的状况，如有损坏或磨损，及时更换。
3. 设备调整：根据加工要求，调整设备参数和工件夹具。
三、安全操作流程1. 佩戴个人防护设备：包括安全帽、防护眼镜、耳塞等。
2. 加工程序下载：将正确的加工程序下载到CNC数控加工中心上。
3. 设备启动：按照设备操作手册的要求，正确启动设备。
4. 加工前准备：将工件放置在工作台上，调整工件夹具，确保工件固定牢固。
5. 安全定位：使用手轮或数控编程实现安全定位，确保加工过程中不会出现碰撞。
6. 刀具选择：根据加工要求选择合适的刀具，检查刀具固定螺丝是否拧紧。
7. 零点坐标设置：根据加工程序要求，设置工件的零点坐标。
8. 检查程序：在加工前，通过手动运行或模拟运行程序，检查程序的正确性。
9. 加工运行：按下“加工开始”按钮，开始加工运行。
10. 监控加工过程：观察加工过程中的各项参数，如温度、速度等，及时调整。
11. 加工完成：加工完成后，将工件从工作台上取下，并进行质量检查。
12. 设备关机：按照设备操作手册的要求，正确关机。
四、操作注意事项1. 刀具更换：刀具更换时，必须先将设备停止，确保刀具更换时安全。
2. 预热时间：在冷机状态下启动加工中心，应先进行预热，等待设备温度稳定后再开始加工。
3. 加工速度：加工过程中遵循合理的加工速度，不得过快或过慢，以免影响加工质量。
4. 切削液使用：在适当的时候，使用切削液进行冷却和润滑，提高加工效率和刀具使用寿命。
5. 保养检修：定期清洁设备，保持设备的良好工作状态，并定期进行设备的保养和检修。
6. 紧急停机：在发生紧急情况时，立即按下急停按钮停止设备运行，保证操作人员的生命安全。
五、常见故障处理1. 加工误差：检查加工程序和工件夹具，重新调整设备参数。
数控加工中心操作流程步骤
数控加工中心操作流程步骤数控加工中心是一种高精度、高效率的加工设备，广泛应用于各种金属和非金属材料的加工领域。
下面将介绍数控加工中心的操作流程步骤。
1. 设定加工参数：在进行数控加工之前，首先需要根据加工零件的要求，设定加工参数，包括刀具转速、进给速度、切削深度等。
这些参数的设定将直接影响到加工质量和效率。
2. 载入加工程序：将事先编写好的加工程序通过U盘或网络等方式导入数控加工中心的控制系统中。
加工程序包括加工路径、刀具轨迹、加工顺序等信息，是数控加工中心进行加工的指导文件。
3. 定位工件：将待加工的工件固定在数控加工中心的工作台上，并通过手动或自动的方式进行定位，确保工件与刀具的相对位置正确。
4. 校准工件坐标系：在进行数控加工之前，需要对工件的坐标系进行校准，确保加工程序中的坐标与实际工件的位置一致。
这一步骤是保证加工精度的重要环节。
5. 启动加工程序：确认所有参数设置正确无误后，通过数控系统启动加工程序。
数控加工中心将按照预设的加工路径和顺序，自动进行切削、铣削、钻孔等加工操作。
6. 监控加工过程：在加工过程中，操作人员需要时刻监控数控加工中心的运行状态，确保加工过程平稳进行。
同时，及时调整加工参数，以保证加工质量和效率。
7. 完成加工：当加工程序执行完毕后，数控加工中心会自动停止运行。
操作人员需要检查加工件的质量和尺寸是否符合要求，如有问题需要及时调整或重新加工。
8. 清洁维护：在完成加工后，及时清洁数控加工中心的工作台、刀具和冷却液等部件，确保设备的正常运行。
同时，定期对数控加工中心进行维护保养，延长设备的使用寿命。
总的来说，数控加工中心的操作流程步骤包括设定加工参数、载入加工程序、定位工件、校准工件坐标系、启动加工程序、监控加工过程、完成加工和清洁维护等环节。
只有严格按照操作流程进行操作，才能保证数控加工中心的正常运行和加工质量。
《数控加工编程与操作》教学教案
《数控加工编程与操作》教学教案第一章：数控加工概述1.1 教学目标让学生了解数控加工的定义、特点和应用领域。
让学生掌握数控加工的基本原理和流程。
1.2 教学内容数控加工的定义和特点数控加工的应用领域数控加工的基本原理数控加工的流程1.3 教学方法讲授法：讲解数控加工的定义、特点和应用领域。
案例分析法：分析具体的数控加工应用案例。
1.4 教学评价学生参与度：观察学生在课堂上的积极参与情况。
学生理解度：通过提问和小组讨论评估学生对数控加工基本原理的理解。
第二章：数控编程基础2.1 教学目标让学生了解数控编程的基本概念和常用代码。
让学生掌握数控编程的基本步骤和注意事项。
2.2 教学内容数控编程的基本概念数控编程常用代码数控编程的基本步骤数控编程的注意事项2.3 教学方法讲授法：讲解数控编程的基本概念和常用代码。
实操演示法：演示数控编程的基本步骤和注意事项。
2.4 教学评价学生参与度：观察学生在课堂上的积极参与情况。
学生理解度：通过提问和小组讨论评估学生对数控编程基本概念的理解。
第三章：数控机床与刀具选择3.1 教学目标让学生了解数控机床的分类和结构。
让学生掌握刀具选择的原则和方法。
3.2 教学内容数控机床的分类和结构刀具选择的原则刀具选择的方法3.3 教学方法讲授法：讲解数控机床的分类和结构。
实操演示法：演示刀具选择的原则和方法。
3.4 教学评价学生参与度：观察学生在课堂上的积极参与情况。
学生理解度：通过提问和小组讨论评估学生对数控机床和刀具选择的理解。
第四章：数控加工工艺与参数设置4.1 教学目标让学生了解数控加工工艺的基本概念和步骤。
让学生掌握数控加工参数设置的原则和方法。
4.2 教学内容数控加工工艺的基本概念和步骤数控加工参数设置的原则数控加工参数设置的方法4.3 教学方法讲授法：讲解数控加工工艺的基本概念和步骤。
实操演示法：演示数控加工参数设置的原则和方法。
4.4 教学评价学生参与度：观察学生在课堂上的积极参与情况。
数控铣床和加工中心编程与操作
二、数控铣床基本编程指令
3、工件坐标系选择G54-G59
G54 G55 格式：GG5567 G58 G59
Z G54 原点
G54 工件坐标系 Y
Z 。。。
G59 工件坐标系
G59 原点
Y
X 工件零点偏置 X 机床原点
图 11 工件坐标系选择(G54~G59)
第十三页，编辑于星期五：九点 十五分。
刀具半径左补偿
刀具半径右补偿
代码 组 号
G43 10 G44 G49
G50 04 G51
G52 00 G53
G54 11 G55 G56 G57 G58 G59
G60 00 G61 12 G64
G65 00 G68 05 G69
意义
刀具长度正向补偿 刀具长度负向补偿 刀具长度补偿取消 缩放关 缩放开 局部坐标系设定 直接机床坐标系编程 选择坐标系 1 选择坐标系 2 选择坐标系 3 选择坐标系 4 选择坐标系 5 选择坐标系 6 单方向定位 精确停止效验方式 连续加工方式 子程序调用 旋转变换 旋转取消
三、进给控制指令
1、快速定位指令G00
• 格式：G00 X_Y_Z_A_
其中，X、Y、Z、A为快速定位终点，
G90时为终点在工件坐标系中的坐标；
G91时为终点相对于起点的位移量。 G00为模态功能，可由G01、G02、G03或G33功能注销。
第二十页，编辑于星期五：九点 十五分。
二、数控铣床基本编程指令
二、数控铣床基本编程指令
二、有关单位的设定(本课件以FANUC系统为例） 1、尺寸单位选择G20，G21，G22
• 格式： G20 G21 G22
本系统采用3种尺寸输入制式：英制由G20指定，公制由G21指定， 脉冲当量由G22指定，缺省时采用公制。
数控机床的加工中心编程与操作规范
数控机床的加工中心编程与操作规范数控机床作为现代制造业中的重要设备之一，广泛应用于各个行业的加工领域。
在数控机床的使用过程中，编程与操作规范是至关重要的，它们直接影响到加工质量、效率和安全。
本文将对数控机床的加工中心编程与操作规范进行详细介绍，以帮助操作人员更好地掌握这一技能。
一、加工中心编程规范在进行数控机床的编程时，需要遵循以下规范以确保编程的准确性和可操作性：1. 选择合适的编程语言：数控机床的编程语言有G代码和M代码两种。
在编程时，应根据具体加工要求选择合适的编程语言。
同时，要了解不同的数控系统对编程语言的支持情况。
2. 建立合理的坐标系：在进行加工过程中，建立合理的坐标系是非常重要的。
应根据实际工件的尺寸和形状来确定坐标系，保证加工精度和位置准确。
3. 设置合理的切削参数：切削参数直接影响到加工质量和效率。
根据材料的硬度、刀具的材料和几何形状等因素，合理设置切削速度、进给速度和切削深度。
4. 合理选择刀具路径：刀具路径对加工质量和效率有重要影响。
应避免切入刀具前部和顶部，避免刀具碰撞，并优化刀具路径，减少空走时间，提高加工效率。
5. 编写详细注释：在进行编程时，应编写详细的注释，以便后续的调试和修改。
注释应包括程序的功能、参数设置、注意事项等内容，便于操作人员理解和掌握程序。
二、操作规范在进行数控机床的操作时，需要遵循以下规范以确保操作的安全和准确性：1. 校正机床：在每次操作前，应对机床进行校正。
包括检查各轴的零位、刀库的刀具位置、润滑系统的工作情况等。
确保机床处于良好的工作状态。
2. 安全操作：在操作数控机床时，要根据相关的操作规程和安全标准来进行操作。
包括穿戴好个人防护装备、保持工作区整洁、避免使用磁性物体等。
同时，要保持警惕，及时排除设备故障和异常情况。
3. 严格遵循操作流程：在进行加工操作时，要严格按照操作流程进行。
包括设定工件坐标、选择加工程序、调整刀具、设置加工参数等。
同时，要注意程序的选择和设定，并进行预览和验证，确保操作的准确性。
数控加工中心编程与操作试题
数控加工中心编程与操作试题一、多选题1.下面哪些加工可以通过数控加工中心完成？A. 手工铣削B. 钻孔C. 切割D. 磨削答案：B、C、D2.数控加工中心编程中，G代码用于控制加工中心的哪些功能？A. 进给速度控制B. 主轴转速控制C. 加工路径控制D. 工作台移动控制答案：A、B、C、D3.数控加工中心编程中的M代码主要用于控制哪些功能？A. 冷却液开关B. 吸尘装置开关C. 刀具更换D. 程序停止答案：A、B、C、D4.数控加工中心的坐标系按照传统标准分为哪几类？A. 绝对坐标系B. 相对坐标系C. 指令坐标系D. 机床坐标系答案：A、B、D5.在数控加工中心编程中，下面哪些指令用于控制进给运动？A. G00B. G01C. G02D. G03答案：B、C、D二、填空题1.数控加工中心的坐标表示方式包括______坐标表示和______坐标表示。
答案：绝对、相对2.在数控加工中心编程中，______命令用于设定刀具的切削进给速度。
答案：F3.在数控加工中心加工中，_____命令用于设定主轴的转速。
答案：S4.在数控加工中心编程中，______命令用于选用加工刀具。
答案：T5.在数控加工中心编程中，_____命令用于停止程序的执行。
答案：M30三、简答题1.请简要介绍数控加工中心的工作原理。
数控加工中心是一种高精度、高效率的数控加工设备。
它通过加工程序，控制主轴转速、进给速度、切削路径和切削深度等参数，实现对工件的精确加工。
数控加工中心根据预先设定的工艺要求，自动进行切削、铣削、钻孔等加工操作，精度高，效率高。
2.数控加工中心编程中的G代码有哪些常用指令？请简要解释其功能。
常用的G代码指令包括：–G00: 高速定位指令，用于将刀具从当前位置快速移动到目标位置，不做切削；–G01: 直线插补指令，用于控制刀具沿直线路径进行切削；–G02: 圆弧插补指令，用于控制刀具沿圆弧路径进行切削；–G03: 逆时针圆弧插补指令，用于控制刀具沿逆时针圆弧路径进行切削。
数控铣床及加工中心的操作与加工
第4章数控铣床及加工中心的操作与加工（一）教学内容1 数控铣床的结构2 数控铣床的加工工艺3 数控铣床及加工中心编程基础4 SIEMENS 802D数控系统加工中心基本操作5 加工中心的加工操作（二）教学要求1、掌握数控铣床及加工中心的程序编制的方法和基本指令。
能编写中等复杂典型零件的铣削程序。
2、熟悉数控铣床及加工中心的传动与结构，能掌握数控铣床及加工中心的操作。
3、了解数控铣床及加工中心的布局及主要技术参数。
4 1 数控铣床的结构4 1 1 数控铣床的典型布局数控铣床是机床设备中应用非常广泛的加工机床，它可以进行平面铣削、平面型腔铣削、外形轮廓铣削、三维及三维以上复杂型面铣削，还可进行钻削、镗削、螺纹切削等孔加工。
加工中心、柔性制造单元等都是在数控铣床的基础上产生和发展起来的。
数控镗铣床和加工中心(MC，Machine Center)在结构、工艺和编程等方面有许多相似之处。
特别是全功能型数控镗铣床与加工中心相比，区别主要在于数控镗铣床没有自动刀具交换装置( ATC , Automatic Toos Changer )及刀具库，只能用手动方式换刀，而加工中心因具备ATC及刀具库，故可将使用的刀具预先安排存放于刀具库内，需要时再通过换刀指令，由ATC自动换刀。
数控镗铣床和加工中心都能够进行铣削、钻削、镗削及攻螺纹等加工。
数控铣削机床的加工对象与数控机床的结构配置有很大关系。
立式结构的铣床一般适应用于加工盘、套、板类零件，一次装夹后，可对上表面进行铣、钻、扩、镗、锪、攻螺纹等工序以及侧面的轮廓加工；卧式结构的铣床一般都带有回转工作台，一次装平后可完成除安装面和顶面以外的其余四个面的各种工序加工，适宜于箱体类零件加工；万能式数控铣床，主轴可以旋转90°或工作台带着工件旋转90°，一次装夹后可以完成对工件五个表面的加工；龙门式铣床适用于大型零件的加工。
数控铣床的典型布局有四种，如图4－1(P109)4 1 2 数控铣床的组成及分类一、数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等组成。
数控加工中心操作指导书
引言数控加工中心是一种高精度、高效率的数控机床，广泛应用于各个行业的金属加工中。
操作数控加工中心需要经过专门的培训和了解相关知识才能确保操作的准确性和安全性。
本操作指导书旨在向操作者提供详细的操作指导，帮助他们正确、高效地操作数控加工中心。
概述正文1.数控加工中心的基本知识1.1数控加工中心的工作原理1.2数控加工中心的结构和组成部分1.3数控加工中心的常见故障及排除方法1.4数控加工中心的安全操作规程1.5数控加工中心的维护和保养方法2.数控编程和程序的输入2.1G代码和M代码的基本概念和应用2.2数控编程的基本规则和方法2.3数控编程中常见的格式和指令2.4数控编程中的常见错误和调试方法2.5数控编程的实际应用场景和案例3.加工参数的设定3.1刀具的选择和装夹方法3.2工件的夹持和定位方法3.3加工速度和进给量的设定原则3.4加工深度和切削宽度的设定原则3.5加工参数的优化和调整方法4.操作流程和注意事项4.1开机和关机的步骤和注意事项4.2加工程序的加载和设置方法4.3进行自动和手动操作的步骤和要点4.4实时监控和调整加工过程中的参数4.5加工结束后的整理和清洁工作5.操作技巧和应用案例5.1操作数控加工中心的基本技巧和要点5.2数控加工中心在钣金加工中的应用5.3数控加工中心在零部件加工中的应用5.4数控加工中心在模具制造中的应用5.5数控加工中心在航空航天制造中的应用总结本操作指导书详细介绍了数控加工中心的操作方法和技巧。
通过了解数控加工中心的基本知识、数控编程和程序的输入、加工参数的设定、操作流程和注意事项以及操作技巧和应用案例，读者可以更加全面地掌握数控加工中心的操作技能。
同时，本操作指导书还强调了操作中的安全性和准确性，帮助读者在实际操作中避免常见的错误和故障，并提高操作效率和加工质量。
在实际操作中，读者还可以根据不同的应用场景和需求，灵活地调整和优化加工参数，实现更高效、更精确的数控加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行业模块《加工中心操作与加工》项目1 加工中心的操作编程 学习单元1 加工中心的手动方法一、FANUC 0i —MATE 系统加工中心控制面板FANUC 0i —MATE 数控系统分为4个部分，分别是CNC 操作面板，屏幕显示区，屏幕软键和机床控制面板，如图H.1.1所示。
图H.1.1 FANUC 数控系统加工中心控制面板1 FANUC 数控系统CNC 操作面板FANUC 数控系统CNC 操作面板如图H.1.2所示，各按键功能见表H1.1。
CNC 操作面板屏幕显示区屏幕软键机床控制面板图H.1.2 FANUC数控系统CNC操作面板表H1.1： FANUC数控系统操作面板各键功能键名称功能说明0~9 地址、数字键输入输入字母、数字和符号SHIFT 上档键切换字符EOB 段结束符键每条语句结束后加“；”POS 加工操作区域键显示加工状态PROG 程序操作区域键显示程序界面OFS/SET 参数操作区域键显示参数和设置界面SYSTEM 系统参数键设置系统参数MESSAGE 报警参数键显示报警参数CSTM/GR 图像显示键显示当前走刀路线INSERT 插入键手动编程时插入字符ALTER 替换键编程时替换字符CAN 回退键编程时回退清除字符DELETE 删除键删除程序及字符INPUT 输入键输入各种参数RESET 复位键复位数控系统HELP 帮助键获得帮助信息翻页键程序编辑时进行翻页光标移动键移动光标2 机床控制面板如图H.1.3所示,面板各按钮说明见表H.1.2所示。
图H.1.3 FANUC数控系统机床控制面板表H.1.2: FANUC数控系统机床控制面板各按钮说明类型按钮/名称功能说明模式选择自动按此按钮后，进入自动加工编辑按此按钮后，进入程序编辑MDI按此按钮后，进入MDI，手动输入程序DNC 按此按钮后，可进行输入输出程序（在线加工）回原点模式按此按钮后，机床进入回原点模式JOG按此按钮后，进入手动状态增量按此按钮后，进入增量模式手轮按此按钮后，进入首轮模式，可手轮操作机床电源开接通电源电源关关闭电源主轴倍率调节主轴转速急停按钮按下急停按钮机床立即停止所有移动进给倍率可调节机床进给速度手轮键按此键可用手轮操作机床转动手轮控制器操作机床移动改变控制的坐标轴循环启动程序运行开始，在自动加工与MDI状态下有效循环暂停在自动加工中可暂停程序，再按继续加工单段运行程序时每次运行一段程序跳段按下此键，会跳过程序段头输入‘/’的程序段选择性停止按下此键，会在程序中有M01处停止辅助功能锁按下此键，所有辅助功能指令被锁定空运行按下此键，机床移动进入空运行状态机床锁按下此键，机床所有轴被锁调节增量/手轮倍率增量/手轮倍率主轴吹气把主轴内异物排出（在主轴没有刀的情况下）主轴松开安装刀具锁住主轴安装刀具排屑按下此键，可将机床内铁屑排出工作灯打开机床工作照明灯主轴正转主轴正转主轴反转主轴反转主轴停止主轴停止超程解除解除机床各轴超程刀库正转在手动状态下刀库正转刀库反转在手动状态下刀库反转冷却液冷却液开气冷气冷开坐标轴控制键在手动状态下控制各个轴的正负移动按住此键加快各轴移动速度二、开机步骤1.打开机床电闸；2.点击”电源开”按钮；3.打开急停按钮；4.机床回参考点，按“回零”键,回零键变亮进入机床回零状态，先按“+Z”键，再按“+X”“+Y”键，“+Z”“+X”“+Y”键的指示灯变亮即回原点完成。
或查看屏幕显示机床坐标系各轴是否回零完毕，如图H.1.4所示。
图H.1.4 机床坐标系回参考点注意：机床回参考点一定要先回Z轴，避免先回其他轴时发生与工件的撞刀三、对刀方法数控编程一般按照工件坐标系编程，对刀过程一般就是建立工件坐标系与机床坐标系之间的联系。
下面具体说明立式加工中心对刀方法。
以工件中心为对刀点。
如图H.1.5所示零件加工外轮廓，X Y方向以工件中心为基准，对刀步骤如下：图H.1.5 零件加工外轮廓图H.1.6 寻边器1．在”机械回零”使用刀具返回参考点。
2．在主轴上安装寻边器，如图H.1.6所示，然后使主轴正转，转速为300—400r/min。
3. X 、Y方向对刀：用寻边器先轻微接触X正方向到寻边器同轴为止，打开POS界面，将当前相对坐标系清零，抬起主轴，将寻边器移到工件X负方向，将主轴向下，寻边器轻微接触X负方向到寻边器同轴为止，纪录此时坐标值，然后将主轴移到纪录的坐标值的1/2处，按X键，然后按（清零）；按同样方法将刀具Y方向相对坐标系移到坐标系的1/2处，按Y键，然后按（清零）。
打开工件坐标系键，按 OFS/SET 键显示界面如图H.1.7所示，将光标移到G54位置，在键盘上输入X0，然后按屏幕下方软键测量键完成刀具X轴坐标的测量，然后按照同样方法测量出Y轴坐标中点的位置。
图H.1.7 建立G54工件坐标系4.Z方向对刀Z方向对刀：考虑到对刀的工艺性，一般将工件的上表面做为工件坐标系的Z方向零点。
Z方向对刀主要有试切对刀法，Z向测量仪对刀等几种方法。
（1）试切对刀法试切对刀法简单，但是会在工件上留下切痕，对刀精度低，适用于粗加工对刀。
其对刀方法如下：主轴装上铣刀，主轴正转，用手轮将刀具刀尖轻微接触工件上表面，打开建立工件坐标系界面如图H.1.7所示，在G54 Z轴位置输入0，然后按测量键。
Z轴对刀完成。
（2）Z向测量仪对刀Z向测量仪对刀对精度高，特别是在加工中心进行多把刀对刀的效率较高，对刀操作如下：1）主轴装上铣刀，主轴不允许转；2）移动刀具到Z向测量仪上方，用手轮移动刀具到刀尖接触到Z向测量仪上表面，此时测量仪灯亮，如图H.1.8所示。
3）如对刀仪高度50mm，打开建立工件坐标系界面，在G54 Z轴坐标中输入50.0，然后按测量键。
Z向对刀结束。
图H.1.8 Z向测量仪对刀学习单元2 加工中心的自动加工一、加工中心加工前准备工作1.准备主要内容加工以前完成相关准备工作，包括工艺分析及工艺路线设计、刀具及夹具的选择、程序编制等。
2.操作步骤及内容：（1）闭合机床电闸；（2）点击”电源开”按钮；（3）打开急停按钮。
（4）机床回参考点，按“回零”键,回零键变亮进入机床回零状态，先按“+Z”键，再按“+X”“+Y”键，“+Z”“+X”“+Y”键的指示灯变亮即回原点完成。
或查看屏幕显示机床坐标系各轴是否回零完毕。
3．根据工艺安排合理选择所需刀具。
4．将已装夹好刀具的刀柄采用手动方式放入刀库，即（1）在MDI模式下输入“T01 M06” ，执行；（2）手动将 T01 刀具装上主轴；（3）按照以上步骤依次将其他刀具放入刀库；（4）清洁工作台，安装夹具和工件将平口虎钳清理干净装在干净的工作台上，通过百分表找正平虎钳，再将工件装正在虎钳上；（5）用对刀仪进行对刀，并将参数输入机床。
二、程序的输入1．根据工艺安排合理编制出加工程序。
2．将编好的程序输入到数控系统中，先按程序编辑键，再按程序操控键 PROG 进入程序编辑界面，进入程序编辑界面后首先输入程序号，例如O 9001，在键盘上输入O 9001，然后按EOB键，程序号输入到机床系统中。
最后将其余程序输入到数控系统中。
如图H.1.9所示。
图H.1.9程序输入面板三、自动加工1．程序输入完毕后，不能马上进行加工，应先检查程序输入无误后方可加工。
具体步骤如下：（1）按自动加工键进入自动加工状态，再按图像显示键CSTM/GR，屏幕进入图像显示界面。
之后将加床锁住，按机床锁键再按空运行键，最后按循环启动键。
程序运行，观察程序是否有误，如果无误将机床锁与空运行键关闭，机床回参考点，最后按下自动加工键与循环启动键，进行工件的加工；（2）加工完工件后对工件进行测量，合格后取下工件；（3）清理机床；（4）关机。
学习单元3 加工中心的加工编程一、常用地址及含义其中有模态指令和非模态指令之分：非模态指令：只在书写了该代码的程序段中有效，下一段程序中无效；如；M30模态指令：一组可相互注销的指令，这些指令在被同一组的另一个指令注销前一直有效。
如M05 M30等1．程序字（也称为指令）程序中，是分行书写的，程序中每一行，称为一个程序段，整个程序有多个程序段组成。
每个程序段由若干个指令组成（如G01 X0），指令是数控程序中的基本信息单元，代表机床的一个位置或一个动作。
2．常用地址每个指令由英文字母和数字组成，其中英文字母成为地址。
各种地址码代表不同功能，加工程序中使用的地址码及其功能。
如：程序号：O 给程序指定程序号顺序号：N 程序段的顺序号准备功能：G 指定移动方式尺寸字：X Y 坐标轴移动指令进给功能：F 指定每分钟进给速度辅助功能：M 机床上的开关控制主轴功能：S 指定主轴转速准备功能：G00—G99辅助功能：M00—M99（1）程序号O0000—O9999格式：程序号是数控程序的名称，用英文字母O加四位以内数字构成，在程序的开头指定程序号，每个程序都需要程序号，用来识别存储的程序，在程序目录中检查，调用所需程序（2）顺序号N~~~N0000—N9999N1 G90G54G0X0.....N2N3顺序号：由地址N和后面的4位数字组成，可组成由O和9999程序段的顺序号，程序段顺序号放在程序段的开头，顺序号可以按任意顺序指定，并且任何号都可以跳过，但是一般情况下为方便起见，按加工步骤的顺序指定顺序号。
（3）G指令：准备功能指令G~~（ISO国际标准化协会）常用功能代码： G00 快速移动G01 直线切削进给G02 顺时针圆弧G03 逆时针圆弧G90 绝对编程G91 增量编程G54 工件坐标系原点G00 指令刀具相对于工件以各轴预先设定的速度，从当前的位置快速移动到程序段指令的定位点。
G01 指令刀具以联动的方式，按F规定的合成进给速度，从当前位置按线性路线移动到程序指定的终点。
G02 顺时针圆弧插补指令。
G03 逆时针圆弧插补指令。
（4）M指令：辅助功能指令 M~~常用功能代码： M00 程序停止M01 选择停止M02 程序结束M03 主轴正转M04 主轴反转M05 主轴停止M30 程序结束M00：指令使正在运行的程序在本段停止运行，不执行下段，同时现场的模态信息，全部被保存下来，相当于程序暂停，使用M00停止程序运行后，当按下控制面板上的循环启动后。
可继续执行下一段。
M01：与M00相似，不同的是若使该指令有效，必须先按下在机床面板上的“选择停止”键，当程序运行到M01时程序即停止，若不按下“选择停止”键，则M01指令不起作用，程序继续执行。
M02：该指令表示加工程序全部结束，它使主轴、进给、切削液都停止，机床复位。
该指令必须编在程序的最后。
M30：该指令是执行完程序段的所有指令后，使主轴、进给停止，冷却液停止，使程序段执行顺序指针返回到程序的开头位置，以便继续执行同一程序，为加工下一个工件做好准备，因此，该指令必须编在最后一个程序段中。
