matlab电力电子仿真教程

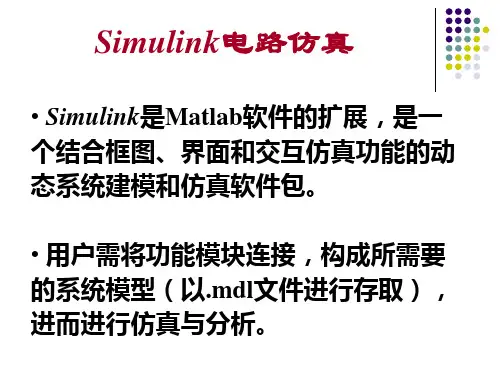

matlab电路仿真教程
在MATLAB窗口的工具栏中单击
图标
在命令窗口中输入命令： >>simulink
2. Simulink浏览器
标题栏 菜单栏 工具栏 模块说明框
基本模块库
已安装专用 模块库
模块查找框 模块显示框
Simulink基本模块库包括8类子库 ： Continuous（连续模块） Discrete（离散模块） Function&Tables（函数和平台模块） Math（数学模块） Nonlinear（非线性模块） Signals&Systems（信号和系统模块） Sinks（接收器模块） Sources（输入源模块）
基于MATLAB/Simulink的直流电路仿真分析
电路如图所示，参数如下：R1=2，R2=4，R3=12，R4=4，R5=12，R6=4， R7=2，Us=10V。求i3，U4，U7；
仿真结果
（2）启动仿真
启动方式： (1) Simulink模块编辑窗口菜单栏“ Simulation /Start” (2)单击工具栏上的 图标
举例说明 Sim6_1.mdl
三、Simulink常用模块介绍
在模块浏览器中的Simulink节点下包含了搭建一个Simulink模块所 需要的基本模块。本节主要对其中的Sources模块库、Sinks 模块库、 Simpower systeems模块库中的常用模块进行介绍。
输入已有的函数作为仿真的激励信号。首先要在MATLAB环境下建立一
个时间向量和相应的函数值向量，然后将时间向量和函数值向量的名称
[T, U]填入该图标的对话框中。
Sinks模块
Sinks模块库中的模块主要功能是接受信号，并且将接受的信号显示出来。
电力电子MatLab
SIMULINK仿真工具简介SIMULINK是Mathworks公司开发的MATLAB仿真工具之一,其主要功能是实现动态系统建模﹑仿真与分析. SIMULINK支持线性系统仿真和非线性系统仿真;可以进行连续系统仿真,也可以进行离散系统仿真,或者两者混合的系统仿真;同时也支持具有多种采样速率的采样系统仿真.利用SIMULINK对系统进行仿真与分析,可以对系统进行适当的实时修正或者按照仿真的最佳效果来调试及确定控制系统的参数,以提高系统的性能,减少设计系统过程中反复修改时间,从而实现高效率地开发实际系统的目标.实验一电力电子器件仿真过程：首先点击桌面的MATLAB图标，进入MA TLAB环境，点击工具栏中的Simulink选项。
进入我们所需的仿真环境，如图1.1所示。
点击File/New/Model新建一个仿真平台。
这时我们可以在上一步Simulink环境中拉我们所需的元件到Model平台中，具体做法是点击左边的器件分类，这里我们一般只用到Simulink跟SimPowerSystems两个，分别在他们的下拉选项中找到我们所需的器件，用鼠标左键点击所需的元件不放，然后直接拉到Model平台中。
图1.1实验一的具体过程：第一步：我们首先按照之前的方法打开仿真环境新建一个仿真平台，现在我们先仿真新提取出来的器件模型如图1.2所示：图1.2第二步，元件的复制跟粘贴。
有时候相同的模块在仿真中需要多次用到，这时按照我们常规的方法可以进行复制跟粘贴，可以用一个虚线框复制整个仿真模型。
还有一个常用方便的方法是在选中模块的同时按下Ctrl键拖拉鼠标，选中的模块上会出现一个小“+”好，继续按住鼠标和Ctrl键不动，移动鼠标就可以将模块拖拉到模型的其他地方复制出一个相同的模块，同时该模块名后会自动加“1”，因为在同一仿真模型中，不允许出现两个名字相同的模块。
第三步，我们把元件的位置调整好，准备进行连接线，具体做法是移动鼠标到一个器件的连接点上，会出现一个“十字”形的光标，按住鼠标左键不放，一直到你所要连接另一个器件的连接点上，放开左键，这样线就连好了，如果想要连接分支线，可以要在需要分支的地方按住Ctrl键，然后按住鼠标左键就可以拉出一根分支线了。
《电力电子技术》单相半波可控整流电路MATLAB仿真实验
《电力电子技术》单相半波可控整流电路MATLAB仿真实验一、实验目的：(1) 单相半波可控整流电路（电阻性负载）电路的工作原理电路设计与仿真。
(2) 单相半波可控整流电路（阻-感性负载）电路的工作原理电路设计与仿真。
(3) 单相半波可控整流电路（阻-感性负载加续流二极管）电路的工作原理电路设计与仿真。
（4）了解三种不同负载电路的工作原理及波形。
二、电阻性负载电路1、电路及其工作原理图1.1单向半波可控整流电路（电阻性负载）如图1.1所示，单向半波可控制整流电路原理图，晶闸管作为开关，变压器T起到变换电压与隔离的作用。
其工作原理：（1）在电源电压正半波(0~π区间)，晶闸管承受正向电压，脉冲uG在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。
（2）在ωt=π时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。
（3）在电源电压负半波(π~2π区间)，晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零。
（4）直到电源电压u2的下一周期的正半波，脉冲uG 在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。
2、MATLAB下的模型建立2.1 适当连接后，可得仿真电路。
如图所示：2.2 仿真结果与波形分析下列所示波形图中，波形图分别代表了晶体管VT上的电流、晶体管VT 上的电压、电阻加电感上的电压。
设置触发脉冲α分别为30°、60°、90°、120°时的波形变化。
α=30°α=60°α=90°α=120°分析：与电阻性负载相比，负载电感的存在，使得晶闸管的导通角增大，在电源电压由正到负的过零点也不会关断，输出电压出现了负波形，输出电压和电流平均值减小；大电感负载时输出电压正负面积趋于相等，输出电压平均值趋于零。
电力电子的matlab仿真实验指导书(改)
“电力电子”仿真实验指导书MATLAB仿真实验主要是在simulink环境下的进行的。
Simulink是运行在MATLAB环境下，用于建模、仿真和分析动态系统的软件包。
它支持连续、离散及两者混合的线性和非线性系统。
由于它具有直观、方便、灵活的特点，已经在学术界、工业界的建模及动态系统仿真领域中得到广泛的应用。
Simulink提供的图形用户界面可使用鼠标的拖放操作来创建模型。
Simulink本身包含sources、sinks、Discrete、math、Nonlinear和continuous 等模块库。
实验主要使用Sinks、Sources、Signals & System和Power System Blockset这四个模块库中的一些模块搭建电力电子课程中的典型电路进行仿真。
在搭建成功的电路中使用scope显示模块显示仿真的波形、验证电路原理分析结果。
这些典型电路包括：1)单相半波可控整流电路（阻性负载和阻感负载）2)单相全控桥式整流电路（阻性负载和阻感负载）3)三相全控桥式整流电路（双窄脉冲阻性负载和双窄脉冲阻感负载）4)降压斩波电路、升压斩波电路5)三相半波逆变电路、三相全波逆变电路。
一、matlab、simulink基本操作多数学生在做这个实验是时候可能是第一次使用matlab中的simulink来仿真，因此下面首先介绍一下实验中要掌握得的一些基本操作（编写试验指导书时所使用的matlab6.1版本）。
若实验过程中使用matlab的版本不同这些基本操作可能会略有不同。
图0-1 matlab启动界面matlab的启动界面如图0-1所示，点击matlab左上方快捷键就可以进入simulink程序界面（在界面右侧的Command Window中输入simulink命令回车或者在Launch Pad窗口中点击simulink子菜单中Library Browser都可以进入simulink程序界面）如图0-2所示。
Matlab 电力电子仿真教程.
第5章 电力电子电路仿真分析
SimPowerSystems库提供的二极管模块图标如图5-3所示。
图5-3 二极管模块图标
第5章 电力电子电路仿真分析
2. 外部接口
二极管模块有2个电气接口和1个输出接口。2个电气接 口(a，k)分别对应于二极管的阳极和阴极。输出接口(m)输 出二极管的电流和电压测量值[Iak，Vak]，其中电流单位为A， 电压单位为V。 3. 参数设置 双击二极管模块，弹出该模块的参数对话框，如图5-4 所示。在该对话框中含有如下参数： (1) “导通电阻”(Resistance Ron)文本框：单位为Ω，当 电感值为0时，电阻值不能为0。 (2) “电感”(Inductance Lon)文本框：单位为H，当电阻
第5章 电力电子Байду номын сангаас路仿真分析
(7) “缓冲电路阻值”(Snubber resistance Rs)文本框：并
联缓冲电路中的电阻值，单位为Ω。缓冲电阻值设为inf时将 取消缓冲电阻。 (8) “缓冲电路电容值”(Snubber capacitance Cs)文本框： 并联缓冲电路中的电容值，单位为F。缓冲电容值设为0时， 将取消缓冲电容；缓冲电容值设为inf时，缓冲电路为纯电 阻性电路。 (9) “测量输出端”(Show measurement port)复选框：选 中该复选框，出现测量输出端口m，可以观测晶闸管的电流 和电压值。 【例5.2】如图5-10所示，构建单相桥式可控整流电路，
电力电子的MATLAB仿真(54)

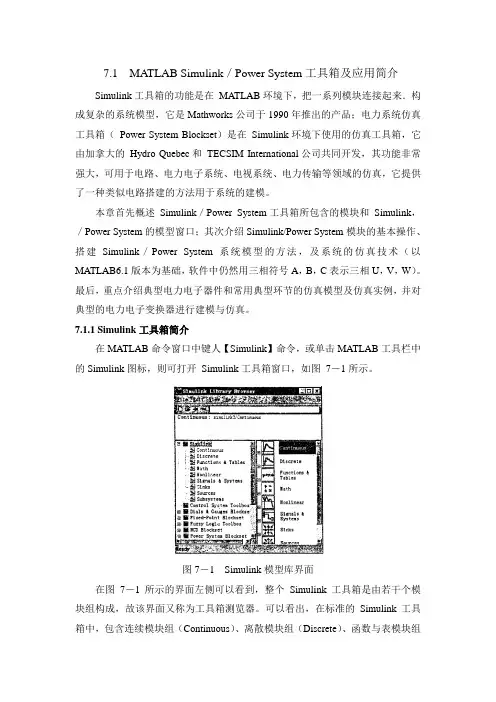

7.1 MATLAB Simulink／Power System工具箱及应用简介Simulink工具箱的功能是在MATLAB环境下，把一系列模块连接起来．构成复杂的系统模型，它是Mathworks公司于1990年推出的产品；电力系统仿真工具箱（Power System Blockset）是在Simulink环境下使用的仿真工具箱，它由加拿大的Hydro Quebec和TECSIM International公司共同开发，其功能非常强大，可用于电路、电力电子系统、电视系统、电力传输等领域的仿真，它提供了一种类似电路搭建的方法用于系统的建模。
本章首先概述Simulink／Power System工具箱所包含的模块和Simulink，／Power System的模型窗口；其次介绍Simulink/Power System模块的基本操作、搭建Simulink／Power System系统模型的方法，及系统的仿真技术（以MATLAB6.1版本为基础，软件中仍然用三相符号A，B，C表示三相U，V，W）。
最后，重点介绍典型电力电子器件和常用典型环节的仿真模型及仿真实例，并对典型的电力电子变换器进行建模与仿真。
7.1.1 Simulink工具箱简介在MATLAB命令窗口中键人【Simulink】命令，或单击MATLAB工具栏中的Simulink图标，则可打开Simulink工具箱窗口，如图7－1所示。
图7－1 Simulink模型库界面在图7－1所示的界面左侧可以看到，整个Simulink工具箱是由若干个模块组构成，故该界面又称为工具箱测览器。
可以看出，在标准的Simulink工具箱中，包含连续模块组（Continuous）、离散模块组（Discrete）、函数与表模块组（Function ＆Tables）、数学运算模块组（Math）、非线性模块组（Nonlinear）、信号与系统模块组（Signals ＆Systems）、输出模块组（Sinks）、信号源模块组（Sources）和子系统模块组（Subsystems）等。
MATLAB与电力系统仿真
2．电力系统元件库简介 与电力系统建模与仿真有关的一些元件 ：
1）电源元件（Electrical Sources） 直流电压源
交流电压源
交流电流源
三相压电源
受控电压源 受控电流源 三相可编程电压源
MATLAB应用技术
➢三相电源参数设置：
电源内部连接方式： Y：Y形连接，中性点不引出 Yn：Y形连接，中性点引出，可以 接外电路（如：中性点经电阻或消 弧线圈接地） Yg：Y形连接，中性点直接接地。
形式汇报
听口诀写算 式
扔骰子说口 诀
MATLAB应用技术
第四个环节：总结提升，升华课堂
说一说本节 课的收获
评一评自己 的课堂表现
根据学生的 回答总结全
课
评价学生
MATLAB应用技术
七．说作业设计
60页第1题：根据口诀写算式，巩固一个口诀可以写出两个乘法算式的知识 61页第1题：回顾口诀之间的联系，后一个口诀的得数是前一个口诀的得数加6 62页第7题：先找规律，再根据算式说口诀，复习编口诀的过程。
3
cos( 2 )
3 1
2
sin( cos(
2
3
2
3
)
)
ia ib
1
ic
2
在MATLAB中，使用abc坐标系统转换为dq0坐标系统（abc_to_dq0
Transformation）元件可以实现这种变换。
abc_to_dq0 Transformation在电力系统元件库（PowerLib）中的附加元件（Extras）
MATLAB应用技术
六．说教学过程
第一个环节：创设情境，导入新知 第二个环节：观察比较，探究新知 第三个环节：巩固练习，学以致用 第四个环节：总结提升，升华课堂
Matlab 电力电子仿真教程
降到0到晶闸管能重新施加正向电压而不会误导通的时间。
第5章 电力电子电路仿真分析
(a)
(b)
图5-7 晶闸管模块的电路符号和静态伏安特性 (a) 电路符号；(b) 静态伏安特性
第5章 电力电子电路仿真分析
SimPowerSystems库提供的晶闸管模块一共有两种：一
种是详细的模块(Detailed Thyristor)，需要设置的参数较多； 另一种是简化的模块(Thyristor)，参数设置较简单。晶闸管 模块的图标如图5-8。
电感Lon、直流电压源Vf组成的串联电路和开关逻辑单元来 描述。电力电子元件开关特性的区别在于开关逻辑和串联电 路参数的不同，其中开关逻辑决定了各种器件的开关特征； 模块的串联电阻Ron和直流电压源Vf分别用来反映电力电子 器件的导通电阻和导通时的电压降；串联电感Lon限制了器 件开关过程中的电流升降速度，同时对器件导通或关断时的 变化过程进行模拟。
第5章 电力电子电路仿真分析
图5-6 例5.1的仿真波形图
第5章 电力电子电路仿真分析
5.1.2 晶闸管模块
1. 原理与图标 晶闸管是一种由门极信号触发导通的半导体器件，图57所示为晶闸管模块的电路符号和静态伏安特性。当晶闸管 承受正向电压(Vak>0)且门极有正的触发脉冲(g>0)时，晶闸 管导通。触发脉冲必须足够宽，才能使阳极电流Iak大于设定 的晶闸管擎住电流I1，否则晶闸管仍要转向关断。导通的晶 闸管在阳极电流下降到0(Iak=0)或者承受反向电压时关断， 同样晶闸管承受反向电压的时间应大于设置的关断时间，否 则，尽管门极信号为0，晶闸管也可能导通。这是因为关断 时间是表示晶闸管内载流子复合的时间，是晶闸管阳极电流
第5章 电力电子电路仿真分析
(完整版)电力电子技术MatLab仿真.
本文前言MATLAB的简介MATLAB是一种适用于工程应用的各领域分析设计与复杂计算的科学计算软件，由美国Mathworks公司于1984年正式推出，1988年退出3.X（DOS）版本，19992年推出4.X（Windows）版本；19997年腿5.1（Windows）版本，2000年下半年，Mathworks公司推出了他们的最新产品MATLAB6.0（R12）试用版，并于2001年初推出了正式版。
随着版本的升级，内容不断扩充，功能更加强大。
近几年来，Mathworks公司将推出MATLAB语言运用于系统仿真和实时运行等方面，取得了很多成绩，更扩大了它的应用前景。
MATLAB已成为美国和其他发达国家大学教学和科学研究中最常见而且必不可少的工具。
MATLAB是“矩阵实验室”（Matrix Laboratory）的缩写，它是一种以矩阵运算为基础的交互式程序语言，着重针对科学计算、工程计算和绘图的需要。
在MATLAB中，每个变量代表一个矩阵，可以有n*m个元素，每个元素都被看做复数摸索有的运算都对矩阵和复数有效，输入算式立即可得结果，无需编译。
MATLAB强大而简易的做图功能，能根据输入数据自动确定坐标绘图，能自定义多种坐标系（极坐标系、对数坐标系等），讷讷感绘制三维坐标中的曲线和曲面，可设置不同的颜色、线形、视角等。
如果数据齐全，MATLAB通常只需要一条命令即可做图，功能丰富，可扩展性强。
MATLAB软件包括基本部分和专业扩展部分，基本部分包括矩阵的运算和各种变换、代数和超越方程的求解、数据处理和傅立叶变换及数值积分风，可以满足大学理工科学生的计算需要，扩展部分称为工具箱，它实际上使用MATLAB的基本语句编成的各种子程序集，用于解决某一方面的问题，或实现某一类的新算法。
现在已经有控制系统、信号处理、图象处理、系统辨识、模糊集合、神经元网络及小波分析等多种工具箱，并且向公式推倒、系统仿真和实时运行等领域发展。
matlab电力电子仿真教程
matlab电力电子仿真教程MATLAB在电力电子技术中的应用目录MATLAB在电力电子技术中的应用 (1) MATLAB in power electronics application (2) 目录 (4)1绪论 (6)1.1关于MATLAB软件 (6)1.1.1MATLAB软件是什么 (6)1.1.2MATLAB软件的特点和基本操作窗口 (7) 1.1.3MATLAB软件的基本操作方法 (10)1.2电力电子技术 (12)1.3MATLAB和电力电子技术 (13)1.4本文完成的主要内容 (14)2MATLAB软件在电路中的应用 (15)2.1基本电气元件 (15)2.1.1基本电气元件简介 (15)2.1.2如何调用基本电器元件功能模块 (17)2.2如何简化电路的仿真模型 (19)2.3基本电路设计方法 (19)2.3.1电源功能模块 (19)2.3.2典型电路设计方法 (20)2.4常用电路设计法 (21)2.4.1ELEMENTS模块库 (21)2.4.2POWER ELECTRONICS模块库 (22)2.5MATLAB中电路的数学描述法 (22)3电力电子变流的仿真 (25)3.1实验的意义 (25)3.2交流-直流变流器 (25)3.2.1单相桥式全控整流电路仿真 (26)3.2.2三相桥式全控整流电路仿真 (38)3.3三相交流调压器 (53)3.3.1无中线星形联结三相交流调压器 (53)3.3.2支路控制三角形联结三相交流调压器 (59)3.4交流-交流变频电路仿真 (64)3.5矩阵式整流器的仿真 (67)1绪论1.1关于MATLAB软件作为当今世界最流行的第四代计算机语言，MATLAB软件语言系统，由于它在科学计算，网络控制，系统建模与仿真，数据分析，自动控制，图形图像处理航天航空，生物医学，物理学，通信系统，DSP处理系统，财务，电子商务，等不同领域的广泛应用以及它自身所具备的独特优势，目前MATLAB已备受许多科研领域的青睐与关注。
使用Matlab进行电网仿真的技巧
使用Matlab进行电网仿真的技巧电力系统是现代社会不可或缺的基础设施之一，而电力系统的设计和运行需要通过仿真来验证其性能和稳定性。
Matlab是一种功能强大的数值计算软件，它提供了许多工具和函数，使得电网仿真变得更加容易。
本文将介绍一些使用Matlab 进行电网仿真的技巧，希望能够帮助读者更好地理解、分析和优化电力系统。
1. 电网建模在进行电网仿真之前，我们需要先对电网进行建模。
电网可以用节点和支路构成的图模型来表示。
节点表示电力系统中的各个设备或负载，支路表示节点之间的电气连接。
在Matlab中，我们可以使用节点-支路模型来描述电网，通过创建节点对象和支路对象来构建电网模型。
2. 电路方程的建立在电网仿真中，我们需要解电路方程来求解各个节点的电压和功率。
电路方程可以通过基尔霍夫电流法或基尔霍夫电压法建立。
对于大型电力系统，由于节点和支路的数量庞大，建立电路方程可能会变得复杂。
在这种情况下，我们可以借助Matlab的矩阵计算功能，使用矩阵方程来求解电路方程，简化计算过程。
3. 稳态和暂态分析电网仿真可以进行稳态和暂态分析。
稳态分析用于研究电网在不同负荷和故障条件下的工作状态。
而暂态分析则用于研究电网在发生故障后的过渡过程。
在Matlab中，我们可以通过设置电网的初始状态和外部条件，求解电路方程来进行稳态和暂态分析。
通过观察仿真结果，我们可以评估电网的性能和稳定性，并提出相应的优化方案。
4. 电力系统的可靠性评估电力系统的可靠性是衡量电网运行质量的重要指标。
在电力系统仿真中，我们可以通过引入概率模型和故障模型，对电网的可靠性进行评估。
Matlab提供了一些统计分析工具和函数，可以帮助我们对电网进行可靠性分析。
通过仿真结果，我们可以计算电网的可靠性指标，如平均停电时间和电气可用性，为电网规划和运行提供决策依据。
5. 电力系统的优化电力系统的运行优化是提高电网运行效率和经济性的重要手段。
在电力系统仿真中，我们可以通过引入优化算法和目标函数来优化电网的运行策略。
电力电子MatLab仿真

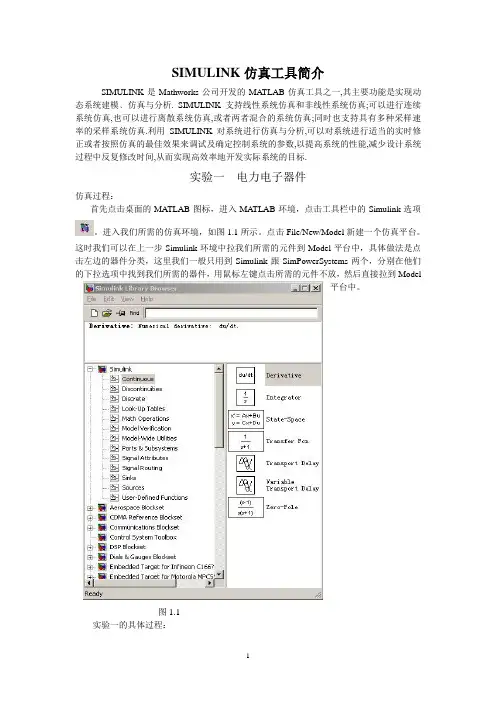

实验一电力电子器件步骤:首先点击桌面的MA TLAB图标，进入MA TLAB环境，点击工具栏中的Simulink选项。
进入我们所需的仿真环境，如图1.1所示。
点击File/New/Model新建一个仿真平台。
这时我们可以在上一步Simulink环境中拉我们所需的元件到Model平台中，具体做法是点击左边的器件分类，这里我们一般只用到Simulink跟SimPowerSystems两个，分别在他们的下拉选项中找到我们所需的器件，用鼠标左键点击图1.1实验一的具体过程：第一步：我们首先按照之前的方法打开仿真环境新建一个仿真平台，现在我们先仿真新器件GTO的工作原理，按照下表，根据表中的路径找到我们所需的器件跟连接器。
提取出来的器件模型如图1.2所示：第二步，元件的复制跟粘贴。
有时候相同的模块在仿真中需要多次用到，这时按照我们常规的方法可以进行复制跟粘贴，可以用一个虚线框复制整个仿真模型。
还有一个常用方便的方法是在选中模块的同时按下Ctrl键拖拉鼠标，选中的模块上会出现一个小“+”好，继续按住鼠标和Ctrl键不动，移动鼠标就可以将模块拖拉到模型的其他地方复制出一个相同的模块，同时该模块名后会自动加“1”，因为在同一仿真模型中，不允许出现两个名字相同的模块。
第三步，我们把元件的位置调整好，准备进行连接线，具体做法是移动鼠标到一个器件的连接点上，会出现一个“十字”形的光标，按住鼠标左键不放，一直到你所要连接另一个器件的连接点上，放开左键，这样线就连好了，如果想要连接分支线，可以要在需要分支的地方按住Ctrl键，然后按住鼠标左键就可以拉出一根分支线了。
在连接示波器时会发现示波器只有一个接线端子，这时可以参照下面示波器的参数调整的方法进行增加端子。
在调整元件位置的时候，有时你会遇到有些元件需要改变方向才更方便于连接线，这时可以选中要改变方向的模块，使用Format菜单下的Flip block 和Rotate block两条命令，前者改变水平方向，后者做90度旋转，也可以用Ctrl+R来做90度旋转。
电力电子技术matlab仿真
1.7 MATALB 的绘图功能
MATLAB 有很强的绘图功能，可以绘制二维图形、三维图形、直方图 和饼图等，这里仅介绍一些常用的基本绘图命令和方法，见表 1-8
1-25
1.7.1 直角坐标中的二维曲线
[例 1-2] 画一条按正弦衰减的曲线。
» t = 0:0.2:6 * PI; »b =exp( - 0.1 * t) .* sine (t) ; » plot (t , b)
1-26
1.7.2 多条曲线的绘制
如果要在一张图上绘制多条曲线，使用 plot 语句的格式如下:
plot(x1 , y1 ,x2 , y2 ,…, xn , yn)
[例 1-3 ] 在一张图上画一条幅值为 10 的正弦曲线和一条幅值为 8 的余弦曲线 命令如下，即
t=0:0.1:4 * pi; y1 =10 * sine( t) ; y2 =8 * cos( t) ; plot (t ,y1, t , y2) plot 命令回车执行后，得到两条 正余弦曲线如图 1-10 所示。
(5) 系统框图绘制不完整或仿真过程中出现计算不收敛的情况，会给出一定的 出错提示信息，但是这提示不一定准确，这是软件还不够完备的地方。
在 MATLAB 的工具栏上点击按钮
，进入∙∙∙
第2章 SIMULINK环境和模型库
2-38
2.1 系统仿真环境 2.1.1 SIMULINK的工作环境
File 文件菜单 表 2.1
第2章 SIMULINK环境和模型库
2-40
2.1 系统仿真环境 2.1.3 SIMULINK的仿真步骤
(1) 构建仿真模型 (2) 设置模块参数 (3) 设置仿真参数 (4) 启动仿真 (5) 观测仿真结果
电力电子的Matlab仿真技术
2 符号运算功能
3 丰富的绘图功能与计算结果的可视化
具有高层绘图功能——二维、三维绘图； 具有底层绘图功能——句柄绘图； 使用plot函数可随时将计算结果可视化，图形可修饰和控制
4 图形化程序编制功能
动态系统进行建模、仿真和分析的软件包 用结构图编程，而不用程序编程 只需拖几个方块、连几条线，即可实现编程功能
当用户估计要解决的问题是比较困难的，或者不能使用ode45，或者即使使用效果也不好，就可以用 ode15s。
ode23s：它是一种单步解法器，专门应用于刚性系统，在弱误差允许下的效果好于ode15s。它能
解决某些ode15s所不能有效解决的stiff问题。
ode23t：是梯形规则的一种自由插值实现。这种解法器适用于求解适度stiff的问题而用户又需
5 丰富的MATLAB工具箱
MATLAB主工具箱 符号数学工具箱 SIMULINK仿真工具箱 控制系统工具箱 信号处理工具箱 图象处理工具箱 通讯工具箱 系统辨识工具箱 神经元网络工具箱 金融工具箱
许多学科，在 MATLAB中都有专 用工具箱，现已有 几十个工具箱，但 MATLAB语言的扩 展开发还远远没有 结束，各学科的相 互促进，将使得 MATLAB更加强大
ode23：二/三阶龙格－库塔法，它在误差限要求不高和求解的问题不太难的情况下，可能会比
ode45更有效。也是一个单步解法器。
ode113：是一种阶数可变的解法器，它在误差容许要求严格的情况下通常比ode45有效。ode113
是一种多步解法器，也就是在计算当前时刻输出时，它需要以前多个时刻的解。
ode15s：是一种基于数字微分公式的解法器（NDFs）。也是一种多步解法器。适用于刚性系统，
