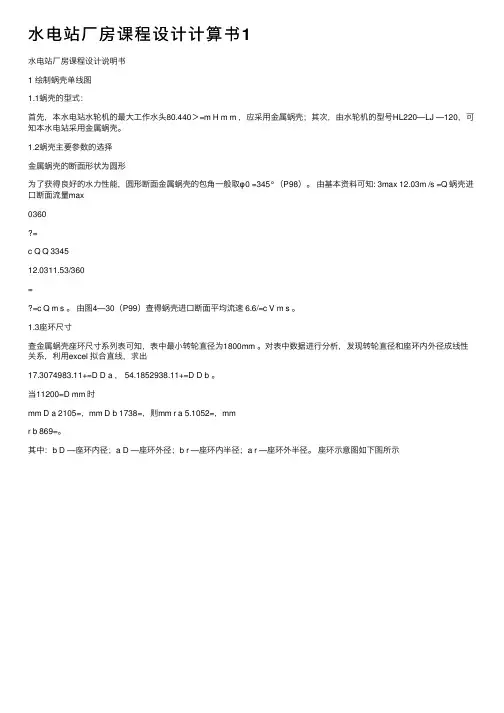

⽔电站⼚房课程设计计算书1⽔电站⼚房课程设计说明书1 绘制蜗壳单线图1.1蜗壳的型式：⾸先，本⽔电站⽔轮机的最⼤⼯作⽔头80.440＞=m H m m ，应采⽤⾦属蜗壳；其次，由⽔轮机的型号HL220—LJ —120，可知本⽔电站采⽤⾦属蜗壳。
1.2蜗壳主要参数的选择⾦属蜗壳的断⾯形状为圆形为了获得良好的⽔⼒性能，圆形断⾯⾦属蜗壳的包⾓⼀般取φ0 =345°（P98）。
由基本资料可知: 3max 12.03m /s =Q 蜗壳进⼝断⾯流量max0360=c Q Q 334512.0311.53/360==c Q m s 。
由图4—30（P99）查得蜗壳进⼝断⾯平均流速 6.6/=c V m s 。
1.3座环尺⼨查⾦属蜗壳座环尺⼨系列表可知，表中最⼩转轮直径为1800mm 。
对表中数据进⾏分析，发现转轮直径和座环内外径成线性关系，利⽤excel 拟合直线，求出17.3074983.11+=D D a ， 54.1852938.11+=D D b 。
当11200=D mm 时mm D a 2105=，mm D b 1738=，则mm r a 5.1052=，mmr b 869=。
其中：b D —座环内径；a D —座环外径；b r —座环内半径；a r —座环外半径。
座环⽰意图如下图所⽰座环尺⼨（单位：mm ），⽐例1:1001.4蜗壳的⽔⼒计算1.4.1对于蜗壳进⼝断⾯（P100）断⾯⾯积20max 34512.03 1.75360360 6.6====?c c c c Q Q F m V V断⾯的半径0maxmax 0.746360360 6.6ρππ====c m V 。
从轴中⼼线到蜗壳外缘的半径：max max 2 1.052520.746 2.545ρ=+=+?=a R r m 。
1.4.2对于断⾯形状为圆形的任⼀断⾯的计算设i ?为从蜗壳⿐端起算⾄计算⾯i 处的包⾓，则该计算断⾯处的max 360iiQ Q ?=2i a i R r ρ=+。
水电站课程设计计算书

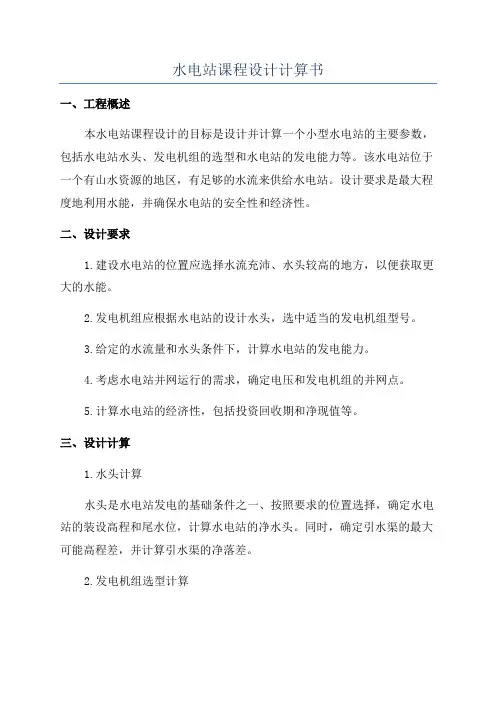

水电站课程设计计算书一、工程概述本水电站课程设计的目标是设计并计算一个小型水电站的主要参数，包括水电站水头、发电机组的选型和水电站的发电能力等。
该水电站位于一个有山水资源的地区，有足够的水流来供给水电站。
设计要求是最大程度地利用水能，并确保水电站的安全性和经济性。
二、设计要求1.建设水电站的位置应选择水流充沛、水头较高的地方，以便获取更大的水能。
2.发电机组应根据水电站的设计水头，选中适当的发电机组型号。
3.给定的水流量和水头条件下，计算水电站的发电能力。
4.考虑水电站并网运行的需求，确定电压和发电机组的并网点。
5.计算水电站的经济性，包括投资回收期和净现值等。
三、设计计算1.水头计算水头是水电站发电的基础条件之一、按照要求的位置选择，确定水电站的装设高程和尾水位，计算水电站的净水头。
同时，确定引水渠的最大可能高程差，并计算引水渠的净落差。
2.发电机组选型计算根据所给水头和流量条件，选择适当的发电机组型号。
考虑机组的转速和效率等因素，计算并选择合适的发电机组。
3.发电能力计算利用所选发电机组的参数，计算水电站的额定发电能力。
4.并网运行计算确定水电站的并网电压等级，并计算发电机组与电网的并网点。
5.经济性计算依据投资、运营和维护等方面的费用，计算水电站的投资回收期和净现值。
四、设计结果经过计算，得到了该小型水电站的主要设计参数。
1.水头：根据山区资源和地势条件，确定了水电站的坝址和净水头。
2.发电机组：选择了适当的发电机组型号，确保了发电的效率和稳定性。
3.发电能力：计算出了水电站的额定发电能力，表示了水电站的发电潜力。
4.并网运行：确定了水电站的并网点和电压等级，为实现并网运行提供了基础。
5.经济性：计算了水电站的投资回收期和净现值，综合考虑了投资和运营方面的成本和收益。
五、设计总结本水电站课程设计综合考虑了水头、发电机组、发电能力、并网运行和经济性等方面的要求，达到了课程设计的目标。
本设计结果可以作为小型水电站设计和计算的参考，为实际工程的设计和建设提供了基础。
水电站课程设计计算说明书.
水电站厂房设计说明书(MY 水电站)1.绘制蜗壳单线图1.1蜗壳的型式水轮机的设计头头H p =46.2m>40m ，水轮机的型式为HL220-LJ-225，可知本水电站采用混流式水轮机，转轮型号为220，立轴，金属蜗壳，标称直径D 1=225cm=2.25m 。
1.2蜗壳主要参数的选择[1]金属蜗壳为圆断面，由于其过流量较小，蜗壳的外形尺寸对水电站厂房的尺寸和造价影响不大，因此为了获得良好的水力性能一般采用0ϕ= 340°～350°。
本设计采用0ϕ = 345°，通过计算得出通过蜗壳进口断面的流量Q c ，计算如下：①单机容量：60000KW15000KW 4N f ==，选取发电机效率为f η=0.96，这样可求得 水轮机的额定出力：1500015625KW 0.96N fN r fη=== ②设计水头：H p =H r =46.2m ，D 1=2.25m 由此查表得：η= 0.91131150L/s 1.15m /s 1Q ==水轮机以额定出力工作时的最大单位流量： 15625131.11 1.15m /s 1max33229.819.812.2546.20.91221N rQ D H r η===<⨯⨯⨯③水轮机最大引用流量：1231.112.2538.2m /s max 1max 1Q Q D ==⨯= ④蜗壳进口断面流量：3453max 38.236.61m /s 0360360Q Q c ϕ==⨯= 根据《水力机械》第二版中图4-30可查得设计水头为46.2m<60m 时蜗壳断面平均流速为V c =5.6 m/s 。
由附表5可查得：座环外直径D a =3850mm ，内直径D b =3250mm ，；座环外半径r a =1925mm ，座环内半径r b =1625mm 。
座环示意图如图一所示：1.3蜗壳的水力计算1.3.1对于蜗壳进口断面 断面的面积：20max m 537.63606.53452.38360=︒⨯︒⨯=︒==c c c c V Q V Q F ϕ 断面的半径：m 443.16.53603452.383600max max =⨯⨯︒︒⨯===︒ππϕπρccV Q F从轴中心线到蜗壳外缘的半径：2 1.9252 1.443 4.811m max max R r a ρ=+=+⨯=1.3.2对于中间任一断面设i ϕ为从蜗壳鼻端起算至计算面i 处的包角，则该断面处max 360ii Q Q ϕ=，max360i c Q V ρπ=，2i a i R r ρ=+其中：3max 38.2m /s Q =， 5.6m /s c V =，1925mm 1.925m a r ==。
水电站课程设计计算书
水电站厂房课程设计计算书1．蜗壳单线图的绘制 1.1 蜗壳的型式根据给定的基本资料和设计依据，电站设计水头Hp=46.2m ，水轮机型号 ：HL220-LJ-225。
可知采用金属蜗壳。
又Hp=46.2m>40m ，满足《水电站》（第4版）P32页对于蜗壳型式选择的要求。
1.2 蜗壳主要参数的选择金属蜗壳的断面形状为圆形，根据《水电站》（第4版）P35页可知：为了获得良好的水力性能及考虑到其结构和加工工艺条件的限制，一般取蜗壳的包角为0345ϕ=。
通过计算得出最大引用流量max Q 值，计算如下： ○1水轮机额定出力：15000156250.96frfN N KW η=== 式中：60000150004f KWN KW ==，0.96f η=。
○2'31max 3322221156251.11 1.159.819.812.2546.20.904rp N Q m s D H η===<⨯⨯⨯（水轮机在该工况下单位流量''311 1.15M Q Q m s ==由表3-6查得）。
○3'23max1max 1 1.11 2.2538.2Q Q D m s ==⨯=。
由蜗壳进口断面流量max 0360c Q Q ϕ=，得334538.236.61/360c Q m s =⨯=。
蜗壳进口断面平均流速V c 由《水电站》（第4版）P36页图2-8（a ）查得，5.6/c V m s =。
由《水力机械》第二版，水利水电出版社）附录二表5查得：3250,3850b a D mm D mm ==，则1625 1.625,1925 1.925b a r mm m r mm m ====。
其中：b D —座环内径；a D —座环外径；b r —座环内半径；a r —座环外半径。
座环示意图如下图所示：图1 座环示意图（单位：mm ）1.3 蜗壳的水力计算（1）对于蜗壳进口断面（断面0）： 断面面积 35375.66.561.36m V Q F c c c ===断面的半径 m F cc 443.1537.6===ππρ从轴中心到蜗壳外缘的半径：m r R c a c 811.4443.12925.12=⨯+=+=ρ 即断面0：m 443.10=ρ，m r r a 925.10==，m R R c 811.40==。
水电站课程设计计算书
水电站课程设计计算书引言：水电站是一种通过水流的动能转换为电能的设施，它将水流引入并驱动涡轮机运转，通过涡轮机的旋转产生的机械能再转换为电能。
本设计计算书将对水电站的设计参数进行计算和分析，包括选址、装机容量、流量、水头等。
一、选址计算1.附近河流流量计算按照当地地理资料和水文资料，计算附近河流的流量，以评估水电潜力。
2.水头计算通过测量水流到达水电站的高度差确定水头，水头是水流所具有的势能。
3.水电站周围环境评价对选址位置的环境进行评估，包括地质构造、环境保护和社会影响等。
二、装机容量计算1.基于流量计算的装机容量通过已知的水流量和水头，计算水电站的最大装机容量。
2.基于负载需求的装机容量根据所服务区域的负载需求，计算水电站的装机容量，以满足需求。
三、流量计算1.流量计算公式根据附近河流的地理和水文数据，使用流量计算公式计算水电站水流量。
2.水流径流量测定使用水流计等设备进行水流测量，以确定实际的水流量。
四、水头计算1.水头测定方法使用水头测定仪器进行测量，包括压力计、液位计等，以获得准确的水头数值。
2.水头计算公式根据流量测量和水头测量结果，使用水头计算公式计算水电站的平均水头。
五、水电站输出功率计算根据已知的流量和水头，结合水轮机及发电机的性能曲线，计算水电站的输出功率，以评估发电能力。
六、输电线路计算计算水电站到负载区的输电线路的尺寸和材料，以确保电能能够有效输送到负载区。
结论：本设计计算书通过对水电站的各项参数进行计算和分析，为水电站的设计提供了科学依据。
选址计算评估了水电站可能的水流资源，装机容量计算满足了负载需求，流量和水头计算确定了水电站的水力潜力，水电站输出功率计算评估了其发电能力。
此外，输电线路计算确保了电能能够有效输送到负载区。
水电站课程设计计算书
水电站课程设计计算书水电站课程设计计算书一、设计任务本次课程设计的任务是设计一个水电站，要求该水电站能够充分利用水能资源，提高水力发电效率，同时满足经济性和环保性要求。
二、设计计算水轮机选择根据设计任务，我们需要选择适合的水轮机。
考虑到水头高度和流量等因素，我们选择了混流式水轮机。
水轮机的型号为HL200-LJ-250，额定功率为200MW，额定转速为250r/min。
水轮机效率计算水轮机的效率是衡量水力发电效率的重要指标。
根据所选水轮机的技术参数，我们可以计算出水轮机的效率。
具体计算公式如下：η = (输出功率 / 输入功率) × 100%其中，输出功率为水轮机产生的电能，输入功率为水轮机受到的水能。
根据所选水轮机的技术参数，输入功率为26393900 W，输出功率为20000000 W，因此水轮机的效率为：η = (20000000 / 26393900) × 100% = 75.78%3. 水头高度和流量计算水头高度和流量是影响水力发电效率的关键因素。
根据所选水轮机的技术参数，我们可以计算出水头高度和流量。
具体计算公式如下：水头高度 H = (输出功率 / 流量) × 9.81 m流量 Q = (输出功率 / 水头高度) × 1/效率根据计算结果，水头高度为31.5 m，流量为325 m³/s。
4. 水泵选择考虑到抽水蓄能电站的特点，我们需要选择适合的水泵。
根据水泵的技术参数，我们选择了离心式水泵，型号为150CDL-32-250，额定功率为150kW，额定转速为2950r/min。
水泵效率计算水泵的效率同样是衡量抽水蓄能电站效率的重要指标。
根据所选水泵的技术参数，我们可以计算出水泵的效率。
具体计算公式如下：η = (输出功率 / 输入功率) × 100%其中，输出功率为水泵产生的扬水量，输入功率为水泵受到的电能。
根据所选水泵的技术参数，输入功率为167440 W，输出功率为78669 W，因此水泵的效率为：η = (78669 / 167440) × 100% = 47.17%6. 蓄电池选择考虑到抽水蓄能电站的特点，我们需要选择适合的蓄电池。
水电站厂房计算书(可用)
水电站厂房设计计算书一、水轮机吸出高度Hs 的计算。
Hs = 10—∇/900—（σ +Δσ）H公式中∇为电站的海拔高程为69.75m 。
（由多年平均流量Q=100秒立方米）σ 为水轮机的汽蚀系数为0.133。
Δσ 为水轮机的汽蚀系数修正值为0.026。
设计水头H=48.3m ，mHs24.20.348)026.0133.0(9005.76910=⨯+--=二、主厂房控制高程的确定。
1、水轮机的安装高程a ∇在水电站厂房设计中，水轮机的安装高程a ∇是一个控制性指标标高，只有a ∇确定以后才可以确定相应的其他高程a ∇= 2/0b H s w ++∇w ∇w ——电站设计尾水位，由已知为77.00m由已知采用立轴混流式水轮机，∵m mm D D b 25.2.2250,25.0/11===∴m D b 56.025.225.025.01=⨯==又因为mH s 24.2=，所以水轮机的安装高程：a ∇= mb H s w 52.792/56.024.2772/0=++=++∇2、尾水管底板高程：▽1=a ∇－b 0/2－h=79.52－0.5625/2－5.85=73.39m3、主厂房开挖高程厂房∇由上，尾水管高度h=5.85m ，取尾水管底板厚δ=1.5m ，则主厂房开挖高程m 89.715.139.731=-=-∇=∇δ厂房4、水轮机层地面高程 水∇混凝土外包半径蜗壳最大半径水++∇=∇max ρa1.38max =ρm ，上部混凝土厚度取1.0m ，则水轮机层地面高程m9.810.138.179.52=++=∇水5、发电机装置高程装∇装∇=水∇+机墩进人孔高（1.8~2.0）+机墩进人孔顶部混凝土厚度（1~1.5）故, 水∇=81.9+2.0+1.5=85.4m 6、发电机层楼板高程发∇发∇=装∇+风罩高度=85.4+2.43=87.83m在本高程布置时，满足发电机出线安全，且装∇比下游最高洪水位78.5m 高出6.9m ，故运行时安全合理。
水电站课程设计计算说明书
水电站厂房设计说明书（MY水电站）1.绘制蜗壳单线图1。
1蜗壳的型式水轮机的设计头头H p=46。
2m〉40m，水轮机的型式为HL220-LJ-225,可知本水电站采用混流式水轮机，转轮型号为220，立轴,金属蜗壳，标称直径D1=225cm=2。
25m.1.2蜗壳主要参数的选择［1]金属蜗壳为圆断面,由于其过流量较小，蜗壳的外形尺寸对水电站厂房的尺寸和造价影响不大，因此为了获得良好的水力性能一般采用= 340°～350°.本设计采用= 345°，通过计算得出通过蜗壳进口断面的流量Q c,计算如下:①单机容量：，选取发电机效率为=0.96，这样可求得水轮机的额定出力：②设计水头：H p=H r=46。
2m,D1=2。
25m 由此查表得：= 0.91水轮机以额定出力工作时的最大单位流量：③水轮机最大引用流量：④蜗壳进口断面流量:根据《水力机械》第二版中图4—30可查得设计水头为46。
2m〈60m时蜗壳断面平均流速为V c=5。
6 m/s。
由附表5可查得:座环外直径D a=3850mm,内直径D b=3250mm，;座环外半径r a=1925mm，座环内半径r b=1625mm。
座环示意图如图一所示：1。
3蜗壳的水力计算1.3.1对于蜗壳进口断面断面的面积：断面的半径：从轴中心线到蜗壳外缘的半径: 座环尺寸(mm) 比例：1：1001.3。
2对于中间任一断面设为从蜗壳鼻端起算至计算面i处的包角，则该断面处，，其中：，,。
表一金属蜗壳圆形断面计算表1.3.3 蜗壳断面为椭圆形的计算对于中间任一断面（依据《水力机械》以及《水电站机电设计手册》（水力机械)）,当圆形断面半径时,蜗壳的圆形断面就不能与座环蝶形边相切这时就改成椭圆形断面.则由椭圆断面过渡到圆形断面时的临界角计算如下:当时，如上图所示，由《水电站动力设备设计手册》查得：蝶形边高度可近似地定为，为座环蝶形边锥角，一般取55°。
水电站厂房课程设计计算说明书
