光伏电池---硅片的刻蚀
光伏电池---硅片的刻蚀..

3.3 酸洗槽
HF循环冲刷喷淋中和前道碱洗后残留在硅片表面
的碱液,去除硅片表面的磷硅玻璃,主要发生下列化 学反应:
HF+SiO2→ H2SiF6 + H2O
四、工艺常见问题以及解决方法
4.1、腐蚀深度:工艺控制在1.2±0.2μm
检测仪器:电子称 腐蚀深度是表征片子刻通与否的一个重要参数,通 过测量刻蚀前后片子减薄量,可以计算出腐蚀深度,根 据具体测量情况可以改变工艺参数:
自动补液 调整自动补液的周期以及自动补液量(HF
HNO3),补液周期越短,补液量越大,腐蚀深度越大, 反之。 手动补液 可以手动添加化学品(HF HNO3 DI水),一 般在腐蚀深度偏差较大时进行手动补液,一般在换液初
期和槽体寿命快到时。
4.2、刻蚀线:可能出现过刻或刻蚀不足的情况,一般不超
槽体温度 原则上温度控制在8度,一般上下浮动1-2度,调整梯度为0.5-1 度,温度升高腐蚀深度增加,反之。温度可以作为刻蚀速率的调节手段, 但是这是最后的手段。由于温度较高的情况下,刻蚀溶液在刻蚀槽时会不 稳定,所以一般不宜长时间超过10度,当前我们的补液能保证刻蚀速率不 下降,所以我们无需调高刻蚀溶液的温度。 滚轴速度 原则上带速控制在1.0-1.5m/min,调整梯度式0.1-0.2 m/min, 速度越快,腐蚀深度越小,反之。
注意:扩散面须向上放置, H2SO4硫酸不参与反应, 仅仅是增加氢离子浓度,加快反应,增加溶液黏度 (增大溶液与PSG薄层间的界面张力)和溶液密度, 使硅片很好的浮于反应液上(仅上边缘2mm左右和下 表面与液体接触)。
3.2 碱洗槽
KOH喷淋中和前道刻蚀后残留在硅片表面的酸液,
去除硅片表面的多孔硅及其杂质,去除扩散形成的染 色,KOH溶液依靠冷却水降温保持在20℃左右,主要 发生下列化学反应: Si+2KOH+H2O = K2SiO3+2H2↑

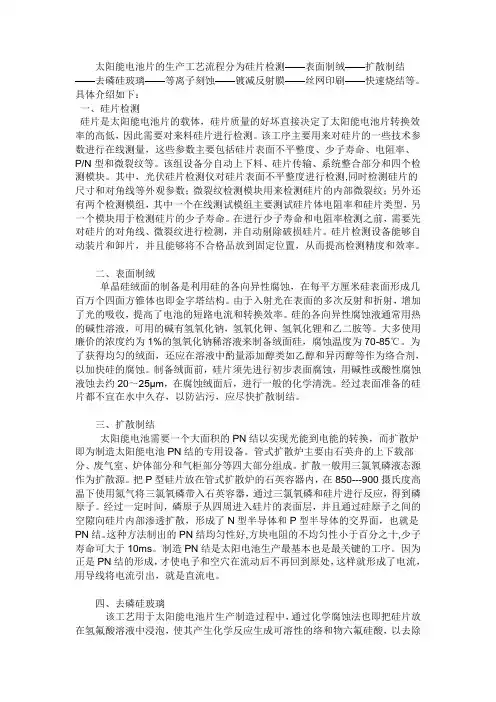

太阳能电池片的生产工艺流程分为硅片检测

太阳能电池片的生产工艺流程分为硅片检测——表面制绒——扩散制结——去磷硅玻璃——等离子刻蚀——镀减反射膜——丝网印刷——快速烧结等。
具体介绍如下:一、硅片检测硅片是太阳能电池片的载体,硅片质量的好坏直接决定了太阳能电池片转换效率的高低,因此需要对来料硅片进行检测。
该工序主要用来对硅片的一些技术参数进行在线测量,这些参数主要包括硅片表面不平整度、少子寿命、电阻率、P/N型和微裂纹等。
该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。
其中,光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数;微裂纹检测模块用来检测硅片的内部微裂纹;另外还有两个检测模组,其中一个在线测试模组主要测试硅片体电阻率和硅片类型,另一个模块用于检测硅片的少子寿命。
在进行少子寿命和电阻率检测之前,需要先对硅片的对角线、微裂纹进行检测,并自动剔除破损硅片。
硅片检测设备能够自动装片和卸片,并且能够将不合格品放到固定位置,从而提高检测精度和效率。
二、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀,在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。
由于入射光在表面的多次反射和折射,增加了光的吸收,提高了电池的短路电流和转换效率。
硅的各向异性腐蚀液通常用热的碱性溶液,可用的碱有氢氧化钠,氢氧化钾、氢氧化锂和乙二胺等。
大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅,腐蚀温度为70-85℃。
为了获得均匀的绒面,还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂,以加快硅的腐蚀。
制备绒面前,硅片须先进行初步表面腐蚀,用碱性或酸性腐蚀液蚀去约20~25μm,在腐蚀绒面后,进行一般的化学清洗。
经过表面准备的硅片都不宜在水中久存,以防沾污,应尽快扩散制结。
三、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换,而扩散炉即为制造太阳能电池PN结的专用设备。
管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。
太阳能刻蚀篇完整版

太阳能刻蚀篇HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能电池片科普系列——刻蚀篇来源:北极星太阳能光伏网(独家)作者:陈雪松2017/11/22 11:31:21关键词::扩散过后的下一个工序是刻蚀,由于扩散采用背靠背扩散,硅片的边缘没有遮挡也被扩散上磷(边缘导通状态),PN结的正面所收集到的光生电子会沿着边缘扩散有磷的区域流到PN结的背面,而造成短路,太阳能电池片会因此失效。
同时此短路通道等效于降低并联电阻。
另外由于在扩散过程中氧的通入,硅片表面会形成一层二氧化硅,在扩散炉高温的作用下POCl3与O2形成的P2O5,部分P原子进入Si取代部分晶格上的Si原子形成n型半导体,部分则留在了SiO2中形成PSG (磷硅玻璃)。
1、磷硅玻璃会使得电池片在空气中表面容易受潮,导致电流和功率的衰减;2、死层增加了发射区电子的复合,以致少子寿命的降低,进而降低了Voc和Isc;3、磷硅玻璃会使得PECVD后产生色差。
一、刻蚀的原理工艺流程:上片→蚀刻槽(H2SO4 HNO3 HF)→水洗→碱槽(KOH)→水洗→HF槽→水洗→下片刻蚀槽HNO3和HF的混合液体会对扩散后硅片的下表面及边缘进行腐蚀,以去除边缘的N型硅,打破硅片表面短路通路。
因此刻蚀对于液位高度的控制需要特别精确。
反应方程式:3Si + 4HNO3+18HF =3H2 [SiF6] + 4NO2 + 8H2O 去PSG磷硅玻璃的原理方程式:SiO2+4HF=SiF4+2H2OSiF4+2HF=H2[SiF6]SiO2+ 6HF=H2[SiF6]+2H2O当电池片从HF槽出来后,可观察其表面脱水情况,如果脱水效果良好,则代表磷硅玻璃已去除较干净;如果表面水珠较多,则代表磷硅玻璃未被去除干净,可添加适量HF到HF槽中。
二、刻蚀工序工艺指标管控当电池片经过刻蚀机台出来时,首先检查硅片表面,绒面是否明显斑迹,是否有药液残留。
光伏电池硅片的刻蚀ppt课件

死层的存在大大增加了发射区电子的复合,会导致少子寿命的降
低,进而降低了Voc和Isc。
磷硅玻璃的存在使得PECVD后产生色差,在PECVD工序将使
镀的SIxNy容易发生脱落,降低电池的转换效率
5
二、湿法刻蚀及去PSG原理
2.1 湿法刻蚀原理:利用HNO3和HF的混合液体对扩散后硅片下表面和边缘进行腐 蚀,去除边缘的N型硅,使得硅片的上下表面相互绝缘。
15
自动补液 调整自动补液的周期以及自动补液量(HF
HNO3),补液周期越短,补液量越大,腐蚀深度越大, 反之。 手动补液 可以手动添加化学品(HF HNO3 DI水),一 般在腐蚀深度偏差较大时进行手动补液,一般在换液初
期和槽体寿命快到时。
16
4.2、刻蚀线:可能出现过刻或刻蚀不足的情况,一般不超
3
1.2 去PSG目的
由于在扩散过程中氧的通入,在硅片表面形成一层SiO2,在高 温下POCl3与O2形成的P2O5,部分P原子进入Si取代部分晶格上的Si
原子形成n型半导体,部分则留在了SiO2中形成PSG。
4
磷硅玻璃的存在使得硅片在空气中表面容易受潮,导致电流的降
低和功率的衰减。
过2mm,通过肉眼观察,也可通过冷热探针测量边缘电压 来判断是否刻通。 刻蚀不足:一般首先通过调节参数保证腐蚀深度在工 艺控制范围内即可。
17
检验方法
冷热探针法
冷热探针法测导电型号
18
检验原理
热探针和N型半导体接触时,传导电子将流向温度较低
的区域,使得热探针处电子缺少,因而其电势相对于 同一材料上的室温触点而言将是正的。
沿的导电类型是否为P型。
4.
晶体硅太阳能电池生产线刻蚀工序介绍

晶体硅太阳能电池生产线刻蚀工序介绍一、刻蚀工序基本作用目前常规太阳电池的生产流程如下:刻蚀作为太阳电池生产中的第三道工序,其主要作用是去除扩散后硅片四周的N型硅,防止漏电。
刻蚀一般情况下和去PSG联系在一起,去PSG 顾名思义,其作用是去掉扩散前的磷硅玻璃。
反应方程式如下:SiO2+6HF=H2SiF6+2H2O 具体的刻蚀示意图如下:二、刻蚀的基本分类以及一般工艺流程目前,晶体硅太阳电池一般采用干法和湿法两种刻蚀方法。
下面我们分开介绍两种刻蚀方法的差别:1)干法刻蚀干法刻蚀夜叫等离子刻蚀。
即采用等离子体轰击的方法进行的刻蚀。
随着温度的升高,一般物质依次表现为固体、液体和气体。
它们统称为物质的三态。
如果温度升高到10e4K甚至10e5K,分子间和原子间的运动十分剧烈,彼此间已难以束缚,原子中的电子因具有相当大的动能而摆脱原子核对它的束缚,成为自由电子,原子失去电子变成带正电的离子。
这样,物质就变成了一团由电子和带正电的的离子组成的混合物。
这种混合物叫等离子体。
它可以称为物质的第四态。
等离子产生一般有三种方法:(1)驿电耦合出)感陛瑞合(C)电磁波耦合具体到太阳能电池中,等离子刻蚀是采用高频辉光放电反应,即采用感应耦合的方式使反应气体激活成活性粒子,如原子或游离基,这些活性粒子扩散到需刻蚀的部位,在那里与被刻蚀材料进行反应,形成挥发性生成物而被去除。
它的优势在于快速的刻蚀速率同时可获得良好的物理形貌(这是各向同性反应)。
下图为干法刻蚀的示意图:干法刻蚀具体的工艺过程如下:首先,母体分子CF4在高能量的电子的碰撞作用下分解成多种中性基团或离子,即CF4-CF3, CF2, CF, F, C以及它们的离子。
其次,这些活性粒子由于扩散或者在电场作用下到达SiO2表面,并在表面上发生化学反应(掺入O2,提高刻蚀速率)。
具体的反应过程可参考下图:在实际的太阳能电池的生产过程中,干法刻蚀中影响因素主要是CF4, O2的 流量,辉光时间,辉光功率。
太阳能刻蚀篇

太阳能电池片科普系列——刻蚀篇来源:北极星太阳能光伏网(独家)作者:陈雪松2017/11/22 11:31:21关键词::扩散过后的下一个工序是刻蚀,由于扩散采用背靠背扩散,硅片的边缘没有遮挡也被扩散上磷(边缘导通状态),PN结的正面所收集到的光生电子会沿着边缘扩散有磷的区域流到PN结的背面,而造成短路,太阳能电池片会因此失效。
同时此短路通道等效于降低并联电阻。
另外由于在扩散过程中氧的通入,硅片表面会形成一层二氧化硅,在扩散炉高温的作用下POCl3与O2形成的P2O5,部分P原子进入Si取代部分晶格上的Si原子形成n型半导体,部分则留在了SiO2中形成PSG(磷硅玻璃)。
1、磷硅玻璃会使得电池片在空气中表面容易受潮,导致电流和功率的衰减;2、死层增加了发射区电子的复合,以致少子寿命的降低,进而降低了Voc和Isc;3、磷硅玻璃会使得PECVD后产生色差。
一、刻蚀的原理工艺流程:上片→蚀刻槽(H2SO4 HNO3 HF)→水洗→碱槽(KOH)→水洗→HF槽→水洗→下片刻蚀槽HNO3和HF的混合液体会对扩散后硅片的下表面及边缘进行腐蚀,以去除边缘的N型硅,打破硅片表面短路通路。
因此刻蚀对于液位高度的控制需要特别精确。
反应方程式:3Si + 4HNO3+18HF =3H2 [SiF6] + 4NO2 + 8H2O去PSG磷硅玻璃的原理方程式:SiO2+4HF=SiF4+2H2OSiF4+2HF=H2[SiF6]SiO2+ 6HF=H2[SiF6]+2H2O当电池片从HF槽出来后,可观察其表面脱水情况,如果脱水效果良好,则代表磷硅玻璃已去除较干净;如果表面水珠较多,则代表磷硅玻璃未被去除干净,可添加适量HF到HF 槽中。
二、刻蚀工序工艺指标管控当电池片经过刻蚀机台出来时,首先检查硅片表面,绒面是否明显斑迹,是否有药液残留。
该工序一般要求面腐蚀深度控制在~μm范围内,同时硅片表面刻蚀宽度不超过2mm, 刻蚀边缘绝缘电阻大于1K欧姆。
太阳能电池刻蚀

感应器报警
Reset复位,复位无效,报告设备处理
开机后M8温度过低报警
关闭blower 3,达到设定温度后在打开
(二)工艺常见问题及解决方法
问题点
解决方法
片子有细小滚轮印
M8模组的温度过低,片子不干。可相应的调节热风和冷风泵的功率,使模组内温度达到38℃左右。注意上热风的功率总是大于下热风的功率。
目录
刻蚀的作用及方法刻蚀的工艺设备、操作流程及常用化学品主要检测项目及标准常见问题及解决方法操作规范
一、刻蚀的作用及方法(一)太阳电池生产流程: 硅片生产线 电池生产线 组件生产线 刻蚀作为太阳能电池生产中的 N型 第三道工序其主要作用就是 去除扩散后硅片四周的N型硅, 防止漏电。 去PSG顾名思义就是去除扩散工 P型 序产生的磷硅玻璃层。反映方程 式如下: 扩散后硅片P的分布 SiO2+6HF=H2SiF6+2H2O
模组气体报警
按下气体报警器的reset键,然后按下SCHMID设备的消除键,报警解除
SCHMID重新启动后刻蚀深度较低
开机之前对M2模组手动加入一定比例的酸液,然后在酸槽内加入适量的激活片,20分钟后可开机测试刻蚀深度,也可同时降低传送片子的速度、升高温度来帮助提高刻蚀深度,待刻蚀深度正常后再调节参数至正常范围。
(二)刻蚀的制作方法:目前晶体硅太阳能电池一般采用干法和湿法两种刻蚀方法。1、干法刻蚀原理 干法刻蚀是采用高频辉光放电反应,使反应气体激活成活性粒子,如原子或游离基,这些活性粒子扩散到需刻蚀的部位,在那里与被刻蚀材料进行反应,形成挥发性生成物而被去除。它的优势在于快速的刻蚀速率同时可获得良好的物理形貌(这是各向同性反应)。2、湿法刻蚀原理 通过化学反应,由滚轮的携带药液在硅片非绒面刻蚀,经过一次硅片180 °的旋转从而形成一个刻痕,将所处位置的PN结刻断,以达到正面与背面绝缘的目的,同时进行选择性的刻蚀将扩散深的PN结变成一定深度的浅PN结,最后经过HF酸槽去除扩散工序产生的磷硅玻璃层。 大致的腐蚀机制是HNO3氧化生成SiO2,HF再去除SiO2。下面为化学反应式:(水在张力的作用下吸附在硅片表面) 3Si+4HNO3+18HF 3H2SiF6+4NO+8H2O 3Si+4HNO3 3SiO2+4NO+2H2OSiO2+4HF SiF4+2H2OSiF4+2HF H2SiF6
光伏电池硅片的刻蚀ppt课件

控制刻蚀参数
如刻蚀时间、温度、气体流量等,以保证刻蚀效果和硅片的完整性。
去胶
选择合适的去胶方法
根据胶水的性质选择适合的去胶方法, 如酸碱溶液、有机溶剂等。
VS
控制去胶时间和温度
保证胶层被完全去除,同时避免对硅片造 成损伤。
04
光伏电池硅片刻蚀设备与材料
刻蚀设备
01
02
03
反应离子刻蚀机
用于制造深槽和孔洞,具 有高精度和高效率的特点。
化学刻蚀技术
利用化学反应去除硅片表面的材料, 加工精度和效率有所提高。
半导体行业应用的刻蚀技术
随着半导体技术的发展,刻蚀技术逐 渐应用于光伏电池制造领域,并不断 改进和完善。
激光刻蚀技术
利用激光的高能量和高精度特性,实 现快速、高效、高精度的刻蚀加工。
02
光伏电池硅片刻蚀原理
物理刻蚀原理
等离子体轰击
等离子刻蚀机
适用于大面积处理,可实 现硅片的批量刻蚀。
激光刻蚀机
利用激光的高能量密度, 实现快速、高精度的刻蚀。
刻蚀气体
氯气
01
用于产生氯离子,主要与氢气配合使用。
氟化物
02
如SF6,用于产生氟离子,常与氧气配合使用。
氢气
03
作为稀释气体,可调节刻蚀速率和均匀性。
涂胶材料与去胶材料
要点一
涂胶材料
和减反射层等结构。
刻蚀技术可以提高电池的光电转 换效率和生产效率,降低生产成
本。
刻蚀技术与其他微纳加工技术的结合应用
刻蚀技术可以与其他微纳加工技术如光刻、镀膜、干法刻蚀等相结合,实现更精细 和复杂的结构制作。
通过与其他技术的结合,刻蚀技术可以应用于制作高效能的光伏电池,如PERC、 TOPCon、HJT等新型电池结构。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
边缘刻蚀原理反应方程式: 3Si + 4HNO3+18HF =3H2 [SiF6] + 4NO2 ↑ + 8H2O
6
LOREM IPSUM DOLOR
2.2 去PSG原理:
SiO2+4HF=SiF4+2H2O SiF4+2HF=H2[SiF6] SiO2+ 6HF=H2[SiF6]+2H2O 去PSG工序检验方法: 当硅片从HF槽出来时,观察其表面是否脱水,如果脱水, 则表明磷硅玻璃已去除干净;如果表面还沾有水珠,则表明源自 完成安排的其他工作
工程师:
关注当天的效率、碎片率、良品率等参数、化学品用量,对于出现的外观不良、漏电或是 效率低下等异常,及时联系其余工序的工程师进行排查。
确定工艺方案与工艺控制参数(腐蚀量、刻蚀线宽),药液使用寿命以及设备维护周期, 上报主管工程师。 对于日常工作中,根据需要,与其他职能部门(如设备、生产等部门)进行沟通,共同寻 找解决问题的方案。 对于助理工程师汇报的异常情况,视情况到场解决或是电话给出解决方案,若不能解决的, 及时通知工艺主管。 定期进行刻蚀参数优化实验或是安排刻蚀异常时的排查实验,根据实验结果提出改进措施。 负责编写刻蚀工段的工艺文件、作业指导书,并组织相关人员进行学习。
作为工艺人员在生产过程中,如果发现机器碎片,
一方面应该提醒产线员工注意放片规范,减少叠片和歪 片;另一方面,应巡查上述主要地方,及时找到并清理 在设备中残留的碎片,杜绝更多碎片的产生。
4.4 吹不干 调整吹干气体流量,无效果,通知设备。
当班过程中,检查生产人员的无尘服穿戴、
上下片操作手法以及工艺卫生状况是否符合要求,
Etch bath Rinse1 Rinse2 Alkaline Rinse
HF bath
Rinse3
Dryer2
3.1 刻蚀槽
所用溶液为HF+HNO3+H2SO4,边缘刻蚀,除去边 缘PN结,使电流朝同一方向流动,发生下列化学反应:
3Si + 18HF + 4HNO3 → 3H2SiF6 + 8H2O + 4NO↑
此外,片与片之间的间距、滚轴的水平程度、滚轴
和内槽槽边高度水平等都会影响到刻蚀线宽,发现此类 问题及时通知相关人员进行处理,保证四周刻蚀均匀, 无过刻以及刻不通现象 。
一般来说,只要保证腐蚀深度在工艺控制范围,且刻
蚀线正常,片子就一定能刻通。
4.3 碎片 放片方法应严格按照作业指导书,轻拿轻放在正确位置,多晶156的硅片由 于面积较大,如果放置的位置不正确,很容易造成叠片卡片等,致使硅片 在机器中碎裂。 调整喷淋管的位置,至滚轮能够光滑的运行,调整风管和水管的位置,使 得片子在通过的时候,不会影响片子的运行。 滚轴高低不平会影响片子的运行方向,导致叠片卡片,致使碎片。
注意:扩散面须向上放置, H2SO4硫酸不参与反应, 仅仅是增加氢离子浓度,加快反应,增加溶液黏度 (增大溶液与PSG薄层间的界面张力)和溶液密度, 使硅片很好的浮于反应液上(仅上边缘2mm左右和下 表面与液体接触)。
3.2 碱洗槽
KOH喷淋中和前道刻蚀后残留在硅片表面的酸液,
去除硅片表面的多孔硅及其杂质,去除扩散形成的染 色,KOH溶液依靠冷却水降温保持在20℃左右,主要 发生下列化学反应: Si+2KOH+H2O = K2SiO3+2H2↑
自动补液 调整自动补液的周期以及自动补液量(HF
HNO3),补液周期越短,补液量越大,腐蚀深度越大, 反之。 手动补液 可以手动添加化学品(HF HNO3 DI水),一 般在腐蚀深度偏差较大时进行手动补液,一般在换液初
期和槽体寿命快到时。
4.2、刻蚀线:可能出现过刻或刻蚀不足的情况,一般不超
当班过程中,检查生产人员的无尘服穿戴、上下片操作手法以及工艺卫生状况是否符合要求,
对于不符合要求的情况及时提出,并督促其整改,定期对员工进行集中培训。 协助助理工程师、工程师跟踪相关实验,统计数据,下班时,按时准确填写交接班记录。 10、完成安排的其他工作。
助理工程师: 关注当天的效率、碎片率、良品率等参数,对于出现的外观不良、漏电或 是效率低下等异常,及时联系其余工序的工程师一起进行排查。 检查每天的腐蚀量,对于异常点,积极排查异常并制定预防措施。 对于技术员汇报的异常情况,视情况到场解决或是电话给出解决措施,若 不能解决的,及时通知工程师。 负责刻蚀工序点检表格(各台设备的运行情况与关键参数点检表)的编写。 协助工程师,安排刻蚀段的排查或改进实验,如有需要,与其他工序或是 其他职能部门进行沟通,实验结束后,及时给出实验报告。
沿的导电类型是否为P型。
4.
如果经过检验,任何一个边沿没有刻蚀合格,则这一批硅片需要重新进行 刻蚀。
过刻以及刻蚀线不齐解决方法:
抽风:抽风在很大程度上会影响到刻蚀槽液面波动,而 刻蚀槽任何的液面波动,对在液面上运行的硅片都有很 大影响,抽风对刻蚀线宽影响很大,调节以前首先要观 察好时片子哪条边刻蚀线宽异常再进行相应处理,一般 不建议调整。 循环流量:调节循环流量,观察刻蚀效果,一般情况下, 循环流量增加刻蚀线宽增加,反之。 溶液比例:添加H2SO4,可以调整溶液粘稠度,增加溶液 的浮力。
槽体温度 原则上温度控制在8度,一般上下浮动1-2度,调整梯度为0.5-1 度,温度升高腐蚀深度增加,反之。温度可以作为刻蚀速率的调节手段, 但是这是最后的手段。由于温度较高的情况下,刻蚀溶液在刻蚀槽时会不 稳定,所以一般不宜长时间超过10度,当前我们的补液能保证刻蚀速率不 下降,所以我们无需调高刻蚀溶液的温度。 滚轴速度 原则上带速控制在1.0-1.5m/min,调整梯度式0.1-0.2 m/min, 速度越快,腐蚀深度越小,反之。
磷硅玻璃未被去除干净,可在HF槽中适当补些HF。
三、RENA InOxSide 工艺流程
制绒槽 水洗槽 碱洗槽 Rena inOxside 水洗槽 酸洗槽 水洗槽 传递过程 吹干槽
扩散后接收
上片
下片
刻蚀设备
RENA InOxSide的主体分为以下七个槽,此外还有 滚轮、排风系统、自动及手动补液系统、循环系统和温 度控制系统等。
1.2 去PSG目的
由于在扩散过程中氧的通入,在硅片表面形成一层SiO2,在高 温下POCl3与O2形成的P2O5,部分P原子进入Si取代部分晶格上的Si
原子形成n型半导体,部分则留在了SiO2中形成PSG。
磷硅玻璃的存在使得硅片在空气中表面容易受潮,导致电流的降
低和功率的衰减。
死层的存在大大增加了发射区电子的复合,会导致少子寿命的降
六、注意事项
注意化学品防护,进设备内操作,一定要穿防护服。
调整参数前多加思考,在不确定的情况下务必找相关 人员确认后方可调整,调整后要密切关注生产情况, 直到正常为止。 多观察、多总结,提高技术水平。
附:化学品安全技术说明
HNO3:
健康危害:其蒸气有刺激作用,引起眼和上呼吸道刺激症状,如流 泪、咽喉刺激感、呛咳,并伴有头痛、头晕、胸闷等。口服引起腹 部剧痛,严重者可有胃穿孔、腹膜炎、喉痉挛、肾损害、休克以及 窒息。皮肤接触引起灼伤。慢性影响:长期接触可引起牙齿酸蚀症。
湿法刻蚀相对等离子刻蚀的缺点
1、硅片水平运行,机碎高:(等离子刻蚀去PSG槽式
浸泡甩干,硅片受冲击小); 3、传动滚轴易变形:(PVDF,PP材质且水平放置易 变形); 4、成本高:(化学品刻蚀代替等离子刻蚀成本增加)。
五、刻蚀工艺岗位职责
工艺员:
完成工艺负责的点检项目的点检工作。 仔细查看前几个班的交接班记录,了解前几个班出现的工艺问题及处理方法,再次出现时可减 少处理时间。 关注当班刻蚀工序的腐蚀量、刻蚀线宽度情况,对出现的异常及时加以解决,对于经过判断为 设备原因异常,及时联系相关人员解决,解决不了的问题要及时通知助理工程师。 对于出现的不良品,根据《工艺文件》(正在写)要求,决定返工或是流至下一道工序。
同样道理,P型半导体热探针触点相对于室温触点而言
将是负的。 此电势差可以用简单的微伏表测量。 热探针的结构可以是将小的热线圈绕在一个探针的周 围,也可以用小型的电烙铁。
检验操作及判断
1. 确认万用表工作正常,量程置于200mV。
2.
冷探针连接电压表的正电极,热探针与电压表的负极相连。
3.
用冷、热探针接触硅片一个边沿不相连的两个点,电压表显示这两点间的 电压为正值,说明导电类型为P型,刻蚀合格。相同的方法检测另外三个边
低,进而降低了Voc和Isc。
磷硅玻璃的存在使得PECVD后产生色差,在PECVD工序将使
镀的SIxNy容易发生脱落,降低电池的转换效率
二、湿法刻蚀及去PSG原理
2.1 湿法刻蚀原理:利用HNO3和HF的混合液体对扩散后硅片下表面和边缘进行腐 蚀,去除边缘的N型硅,使得硅片的上下表面相互绝缘。
过2mm,通过肉眼观察,也可通过冷热探针测量边缘电压 来判断是否刻通。 刻蚀不足:一般首先通过调节参数保证腐蚀深度在工 艺控制范围内即可。
检验方法
冷热探针法
冷热探针法测导电型号
检验原理
热探针和N型半导体接触时,传导电子将流向温度较低
的区域,使得热探针处电子缺少,因而其电势相对于 同一材料上的室温触点而言将是正的。
急救措施:皮肤接触:立即脱去污染的衣着,用大量流动清水冲洗 至少15分钟。就医。眼睛接触:立即提起眼睑,用大量流动清水或 生理盐水彻底冲洗至少15分钟。就医。吸入:迅速脱离现场至空气 新鲜处。保持呼吸道通畅。如呼吸困难,给输氧。如呼吸停止,立 即进行人工呼吸。就医。食入:用水漱口,给饮牛奶或蛋清。就医。
