金属材料及其热处理ppt课件
1. 体心立方晶格（BCC）：
晶胞是一个立方体，原子位于立方体的八个顶点和立方体的中心。
具有体心立方晶格结构的金属有α-Fe、W、Mo、V、β-Ti等。 晶胞所包含原子数为： 8×1/8+. 1=2 个。
金属的晶格类型
2. 面心立方晶格（FCC） ：
晶胞是一个立方体，原子位于立方体的八个顶点和立方体六个面的 中心。
表面热处理 (表面淬火和化学热处 理等)；
特殊热处理 (形变热处理、磁场热 处理等)。
根据热处理在零件生产工艺流程 中的位置和作用，热处理又可分 为预备热处理和最终热处理。
A1、A3、Acm为钢在平衡条件下的临界点。在实际热处理会产生不同程度的滞 后。实际转变温度与平衡临界温度之差称为过热度(加热时)或过冷度(冷却时)。 通常把加热时的临界温度加注下标“c. ” 。
4. 在热处理工艺上的应用。
了解加热、冷却时相变的规律，确 定合适的热处理制度。
.
相图的应用
综上所述，相图是材料状态与成分、温度之间关系的图解， 是研究合金的重要工具：
1. 作为选材的依据。
2. 在铸造生产中的应用。
不同成分合金的熔点，确定合适的 冶炼和浇注温度。
3. 在锻造工艺上的应用。
.
合金及其组织结构
2. 相
合金中成分、结构及性能相同的组成部分称为相。相与相之间有明显的 界面－相界。
3. 组织
所谓合金的组织，是指合金中不同相之间相互组合配置的状态。数量、 大小和分布方式不同的相构成了合金不. 同的组织。单相组织、多相组织。
合金的晶体结构
根据合金中各组元之间结合方式的不同，合金的组织可分 为固溶体、金属化合物和混合物三类。
单晶体与多晶体
金属是由很多大小、外形和晶格排列方向均不相同的 小晶体组成，小晶体称为晶粒，晶粒之间交界的地方称为 晶界。
晶胞是一个立方体，原子位于立方体的八个顶点和立方体的中心。
具有体心立方晶格结构的金属有α-Fe、W、Mo、V、β-Ti等。 晶胞所包含原子数为： 8×1/8+. 1=2 个。
金属的晶格类型
2. 面心立方晶格（FCC） ：
晶胞是一个立方体，原子位于立方体的八个顶点和立方体六个面的 中心。
表面热处理 (表面淬火和化学热处 理等)；
特殊热处理 (形变热处理、磁场热 处理等)。
根据热处理在零件生产工艺流程 中的位置和作用，热处理又可分 为预备热处理和最终热处理。
A1、A3、Acm为钢在平衡条件下的临界点。在实际热处理会产生不同程度的滞 后。实际转变温度与平衡临界温度之差称为过热度(加热时)或过冷度(冷却时)。 通常把加热时的临界温度加注下标“c. ” 。
4. 在热处理工艺上的应用。
了解加热、冷却时相变的规律，确 定合适的热处理制度。
.
相图的应用
综上所述，相图是材料状态与成分、温度之间关系的图解， 是研究合金的重要工具：
1. 作为选材的依据。
2. 在铸造生产中的应用。
不同成分合金的熔点，确定合适的 冶炼和浇注温度。
3. 在锻造工艺上的应用。
.
合金及其组织结构
2. 相
合金中成分、结构及性能相同的组成部分称为相。相与相之间有明显的 界面－相界。
3. 组织
所谓合金的组织，是指合金中不同相之间相互组合配置的状态。数量、 大小和分布方式不同的相构成了合金不. 同的组织。单相组织、多相组织。
合金的晶体结构
根据合金中各组元之间结合方式的不同，合金的组织可分 为固溶体、金属化合物和混合物三类。
单晶体与多晶体
金属是由很多大小、外形和晶格排列方向均不相同的 小晶体组成，小晶体称为晶粒，晶粒之间交界的地方称为 晶界。
金属材料与热处理 ppt课件
三、金属结构材料的应用情况(1)
1.从总产量来看，钢铁材料的产量占绝对优势， 占世界金属总产量的95％，而且有许多良好的 性能，能满足大多数条件下的应用，价格低廉。
2.在世界金属矿储量中，铁矿资源虽然比较丰富 和集中，但就世界地壳中金属矿产储量来讲， 则非铁金属矿储量大于铁矿储量，如铁只占 5.1％，而非铁金属中铝为8.8％．镁为2.1％， 钛为0.6％。
四、金属材料发展的历史(3)
5.在非铁金属冶金方面，19世纪80年代发电 机的发明，使电解法提纯铜的工业方法得 以实现，开创了电冶金新领域；同时，用 熔盐电解法将氧化铝加入熔融冰晶石，电 解得到廉价的铝，使铝成为仅次于铁的第 二大金属；20世纪40年代，用镁作还原剂 从四氯化钛制得纯钛，并使真空熔炼加工 等技术逐步成熟后，钛及钛合金的广泛应 用得以实现。同时，其他非铁金属也陆续 实现工业化生产。
用锻压成形方法获得优良锻件的 难易程度称为锻造性能。 铸铁不能锻压 。
焊接性能：
大量接性能是指金属材料对焊接加 工的适应性。 切削加性能：切削加工（性能） 金属材料的难易程度称为切削加工 性能。
第三单元
金属的晶体结构与结晶
一、金属材料的晶体结构
晶体与非晶体 非晶体：在物质内部，凡原子呈无序堆积状 况的，称为非晶体。如：普通玻璃、松香、 树脂等。 晶体：凡原子呈有序、有规则排列的物质， 金属的固态、金刚石、明矾晶体等。 性能：晶体有固定的熔、沸点，呈各向异性， 非晶体没有固定熔点，而且表现为各向同性。
•强度的指标
强度指材料抵抗塑性变形和断裂的能力 。 1、屈服点
Re= Fs/S0
符号： Re 材料产生屈服现象时的最小应力
Fs：试样屈服时所承受的拉伸力（N） S0 ：试样原始横截面积（mm）
金属热处理(共9张PPT)
§2 退火和正火
一、退火 退火是将金属和合金加热到适当温度，保温一定
时间，然后缓慢冷却的热处理工艺。
按金属成分和性能要求的不同，退火可分为:
将铁碳合金完全奥氏体化，随之缓慢冷却，获得接近平 衡状态组织的退火工艺。完全退火的目的是通过完全重结晶 细化晶粒，降低硬度，改善切削性能。完全退火主要用于亚 共析钢的铸、锻件。

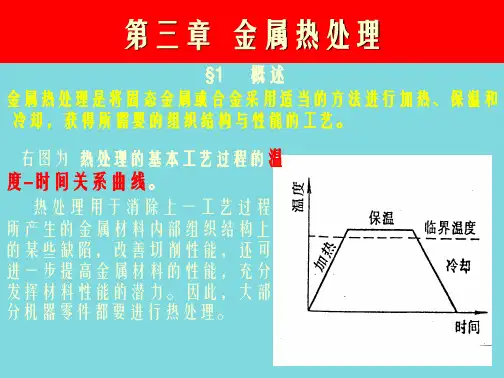

右图为 热处理的基本工艺过程的温度-时间关系曲线。 为了去除由于塑性变形加工、焊接等造成的以及铸件内存在的残余应力而进行的退火。
表面淬火加热的方法很多，如感应加热、火焰加热、电接触 钢加热和冷却时的温度变化曲线见图3-2。
主要有表面淬火、渗碳和渗氮等工艺。 提高钢件的硬度和耐磨性，淬火＋不同回火，获得各种需要的性能，是强化钢的主要方法。
间后，在静止空气中冷却的热处理工艺。
把钢件加热到
以上100～150℃的正火则称为高温正火。
与退火类似，但冷却速度比退火快。钢件在正火后的强度和 硬度比退火稍高，但消除残余应力不彻底。又因操作简便、生 产率高，所以，正火常优先采用。低碳钢件可代替退火。
§3 淬火和正火 钢件在正火后的强度和硬度比退火稍高，但消除残余应力不彻底。
化学热处理是将金属和合金工件置于一定温度的活性介 质中保温，使一种或几种元素渗入它的表层，以改变其化学 成分、组织和性能的热处理工艺。
常用的有渗碳、渗氮、碳氮共渗和渗金属元素等。
使钢件中碳化物球状化而进行的退火工艺。球化退火主要 用于过共析钢，目的是使网状渗碳体球状化，降低硬度、提 高韧性，改善切削性能，为淬火作组织准备。
为了去除由于塑性变形加工、焊接等造成的以及铸件
内存在的残余应力而进行的退火。主要用于消除铸件、锻件、 焊接件和切削件的残余应力。
一、退火 退火是将金属和合金加热到适当温度，保温一定
时间，然后缓慢冷却的热处理工艺。
按金属成分和性能要求的不同，退火可分为:
将铁碳合金完全奥氏体化，随之缓慢冷却，获得接近平 衡状态组织的退火工艺。完全退火的目的是通过完全重结晶 细化晶粒，降低硬度，改善切削性能。完全退火主要用于亚 共析钢的铸、锻件。
右图为 热处理的基本工艺过程的温度-时间关系曲线。 为了去除由于塑性变形加工、焊接等造成的以及铸件内存在的残余应力而进行的退火。
表面淬火加热的方法很多，如感应加热、火焰加热、电接触 钢加热和冷却时的温度变化曲线见图3-2。
主要有表面淬火、渗碳和渗氮等工艺。 提高钢件的硬度和耐磨性，淬火＋不同回火，获得各种需要的性能，是强化钢的主要方法。
间后，在静止空气中冷却的热处理工艺。
把钢件加热到
以上100～150℃的正火则称为高温正火。
与退火类似，但冷却速度比退火快。钢件在正火后的强度和 硬度比退火稍高，但消除残余应力不彻底。又因操作简便、生 产率高，所以，正火常优先采用。低碳钢件可代替退火。
§3 淬火和正火 钢件在正火后的强度和硬度比退火稍高，但消除残余应力不彻底。
化学热处理是将金属和合金工件置于一定温度的活性介 质中保温，使一种或几种元素渗入它的表层，以改变其化学 成分、组织和性能的热处理工艺。
常用的有渗碳、渗氮、碳氮共渗和渗金属元素等。
使钢件中碳化物球状化而进行的退火工艺。球化退火主要 用于过共析钢，目的是使网状渗碳体球状化，降低硬度、提 高韧性，改善切削性能，为淬火作组织准备。
为了去除由于塑性变形加工、焊接等造成的以及铸件
内存在的残余应力而进行的退火。主要用于消除铸件、锻件、 焊接件和切削件的残余应力。
《金属材料与热处理》说课PPT
有色金属材料主要包括铝、铜、锌、镍、钛等，可以根据其特性应用于不同的 领域。
有色金属材料的用途
铝及铝合金广泛应用于航空、建筑、包装等领域；铜及铜合金用于电力、电子、 建筑等领域；其他有色金属材料也各自在工业、科技、生活中发挥重要作用。
其他金属材料的分类与用途
其他金属材料的分类
除了钢铁和有色金属外，还有一些稀 有金属和贵金属，如金、银、铂等。
培养学生的创新思维和解决问 题的能力。
课程内容
金属材料的性能特点
包括力学性能、物理性能和化学性能等。
金属材料的应用
介绍不同金属材料在工业、建筑、交通等领 域的应用。
金属材料的分类
如钢铁、有色金属、贵金属等。
金属热处理原理及技术
包括加热、冷却、保温等工艺过程及对金属 材料性能的影响。
02
金属材料的性质
生物医用金属材料
具有良好的生物相容性和耐腐蚀性，在医疗器械、 人工关节等领域有广泛应用。
热处理工艺的改进与创新
真空热处理
01
可有效防止金属材料的氧化和脱碳，提高热处理质量，降低能
耗。
激光热处理
02
具有高能量密度和快速加热冷却的特点，可实现金属材料的快
速熔凝和表面强化。
化学热处理
03
通过化学反应改变金属材料的表面成分和组织结构，提高其耐
04
金属材料的分类与用途
钢铁材料的分类与用途
钢铁材料的分类
钢铁材料主要分为生铁、铸铁和 钢三大类，其中钢又可以根据碳 含量和其他合金元素进一步细分 。
钢铁材料的用途
钢铁材料广泛应用于建筑、机械 、交通、能源等各个领域，是现 代工业和基础设施建设的支柱材 料。
有色金属材料的分类与用途
有色金属材料的用途
铝及铝合金广泛应用于航空、建筑、包装等领域；铜及铜合金用于电力、电子、 建筑等领域；其他有色金属材料也各自在工业、科技、生活中发挥重要作用。
其他金属材料的分类与用途
其他金属材料的分类
除了钢铁和有色金属外，还有一些稀 有金属和贵金属，如金、银、铂等。
培养学生的创新思维和解决问 题的能力。
课程内容
金属材料的性能特点
包括力学性能、物理性能和化学性能等。
金属材料的应用
介绍不同金属材料在工业、建筑、交通等领 域的应用。
金属材料的分类
如钢铁、有色金属、贵金属等。
金属热处理原理及技术
包括加热、冷却、保温等工艺过程及对金属 材料性能的影响。
02
金属材料的性质
生物医用金属材料
具有良好的生物相容性和耐腐蚀性，在医疗器械、 人工关节等领域有广泛应用。
热处理工艺的改进与创新
真空热处理
01
可有效防止金属材料的氧化和脱碳，提高热处理质量，降低能
耗。
激光热处理
02
具有高能量密度和快速加热冷却的特点，可实现金属材料的快
速熔凝和表面强化。
化学热处理
03
通过化学反应改变金属材料的表面成分和组织结构，提高其耐
04
金属材料的分类与用途
钢铁材料的分类与用途
钢铁材料的分类
钢铁材料主要分为生铁、铸铁和 钢三大类，其中钢又可以根据碳 含量和其他合金元素进一步细分 。
钢铁材料的用途
钢铁材料广泛应用于建筑、机械 、交通、能源等各个领域，是现 代工业和基础设施建设的支柱材 料。
有色金属材料的分类与用途
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
属于这种晶格的金属有：铬Cr、钒V、钨W、钼Mo、及α-铁α-Fe
3、面心立方晶格：面心立方晶格的晶胞也是由八个原子构成的立方体， 但在立方体的每个面上还各有一个原子。
属于这种晶格的金属有：Al、Cu、Ni、Pb（γ－Fe）等
大家六方晶格：由12个原子构成的简单六方晶体，且在上下两个六方 面心还各有一个原子，而且简单六方体中心还有3个原子。
§2-2金属的力学性能
学习目的：★ 理解金属材料性能（工艺性能、使用 性能）的概念、分类。
★掌握强度的概念及其种类、应力的概念及符号。 ★★掌握拉伸试验的测定方法；力——伸长曲线的几
个阶段；屈服点的概念。 教学重点与难点 1、理解力——伸长曲线是教学重点； 2、强度、塑性是教学难点。
教学过程：
复习
3、纯铁的同素异构转变：
1394℃
912℃
δ-Fe → γ- Fe → α – Fe
体心
面心
体心
4、金属的同素异构转变，也称为“重结晶”。
其与液态金属结晶有许多相似处：有一定转变温度，有过冷现象； 有潜热放出和吸收 ； 也由形核、核长大来完成。 不同处：∵属固 态相变 ，∴ 转变需较大的过冷度；新晶核优先在原晶界处形核；转 变中有体积的变化，会产生较大内应力。
金属材料与热处理(全)
第一章：金属的结构与结晶
§1-1金属的晶体结构
★学习目的：了解金属的晶体结构。 ★重点：有关金属结构的基本概念： 晶面、晶向、 晶体、晶格、单晶体、晶体，金属晶格的三种常见 的类型。 ★难点：金属的晶体缺陷及其对金属性能的影响。
§2-1金属的晶体结构
一、晶体与非晶体
1、晶体：所谓晶体是指其原子（离子或分子）在空间呈规则排列的物体。 （晶体内的原子之所以在空间是规则排列，主要是由于各原子之间的 相互吸引力与排斥力相平衡的结果。）原子在空间呈规则排列的固体 物质称为“晶体”。
载荷可分为：静载荷、冲击载荷、交变载荷。 内力、应力的概念。
新课：
★力学性能的概念：力学性能是指金属在外力作用下所表现出来的性能。
力学性能包括：强度、硬度、塑性、硬度、冲击韧性。 一、强度：
① 概念：金属在静载荷作用下，抵抗塑性变形或断裂的能力称为强度。强度 的大小用应力来表示。
② 根据载荷作用方式不同，强度可分为：抗拉强度、抗压强度、抗弯强度、 抗剪强度和抗扭强度等。
材料都是多晶体）
四、晶体的缺陷
1、晶体缺陷：晶体中出现的各种不规则的原子堆积现象。 1）空位、间隙原子和置代原子
晶体中的空位、间隙原子、杂质原子都是点缺陷。
2）位错可认为是晶格中一部分晶体相对于另一部分晶体的位错 局部滑移而造成。滑移部分与未滑移部分的交界线即为位错线。 （ 线缺陷）
3）晶界和亚晶界
§1-1纯金属的结晶
学习目的：★掌握金属结晶的概念，纯金属冷却曲 线、及过冷度。
★掌握纯金属的结晶过程。 ★熟悉掌握晶粒大小对金属力学性能的影响及常用
细化晶粒的方法。 ★同素异构转变的概论，掌握铁的同素异构转变式。 教学重点与难点： ★细化晶粒的方法及晶粒大小对力学性能的影响是
教学的难点。 ★纯金属冷却曲线及过冷度是教学重点。
2、 非晶体：在物质内部，凡原子呈无序堆积状态的（如普通玻璃、松 香、树脂等）。 非晶体的原子则是无规律、无次序地堆积在一起的。
二、金属晶格的类型 ★晶体结构的概念
1、晶格和晶胞 晶格：把点阵中的结点假想用一系列平行直线连接起来构成空间格子 称为晶格。 晶胞：构成晶格的最基本单元。
2、晶面和晶向 晶面：点阵中的结点所构成的平面。 晶向：点阵中的结点所组成的直线。 由于晶体中原子排列的规律性，可以用晶胞来描述其排列特征。
2、常用的细化晶粒的方法：
A、增加过冷度
B、变质处理 C、振动处理。
三、同素异构转变
1、金属在固态下，随温度的改变有一种晶格转变为另一晶格的现象称为 同素异构转变。
2、具有同素异构转变的金属有：铁、钴、钛、锡、锰等。同一金属的同素 异构晶体按其稳定存在的温度，由低温到高温依次用希腊字母α，β，γ， δ等表示。
一般情况下多以抗拉强度作为判别金属强度高低的指标。
1、拉伸试样：拉伸试样的形状一般有圆形和矩形。
Do：直径
Lo：标距长度 长试样：Lo=10do
短试样：Lo=5do
力-伸长曲线： 如下图，以低碳钢为例
纵坐标表示力F，单位N；横坐标表示伸长量△L，单位为mm。 （1）oe：弹性变形阶段： 试样变形完全是弹性的，这种随载荷的存在而产生，随载荷的去除而 消失的变形称为弹性变形。Fe为试样能恢复到原始形状和尺寸的最大 拉伸力。 （2）es：屈服阶段： 不能随载荷的去除而消失的变形称为。在载荷不增加或略有减小的情 况下，试样还继续伸长的现象叫做屈服。屈服后，材料开始出现明显 的塑性变形。Fs称为屈服载荷
教学过程。
复习旧课： 1、晶体结构的概念。 2、常见的三种金属晶格类型。 3、晶体的缺陷。 导入新课：
金属由原子不规则排列的液体 转变为原子规则排列的固体的 过程称为结晶。 一、纯金属的结晶过程 1、纯金属的冷却曲线及过冷度。 1）金属的结晶必须在低于其理论 结晶温度（熔点To )下才能进行。 2）理论结晶温度和实际结晶温度 之差称这“过冷度”（△T=ToT1）。
（阵点（结点）：把原子（离子或分子）抽象为规则排列于空间的几何点， 称为阵点或结点。点阵：阵点（或结点）在空间的排列方式称晶体。
晶体
晶格
晶胞
晶面 晶体规则排列示意图
晶向
★金属晶格的类型
1、是指金属中原子排列的规律。 2、体心立方晶格：体心立方晶格的晶胞是由八个原子构成的立方体，
并且在立方体的体中心还有一个原子。
属于这种晶格的金属有铍（Be）、Mg、Zn、 镉（Cd）等。
三、单晶体与多晶体
1、晶粒：金属是由很多大小、外形和晶格排列方向均不相同的小晶体组成的， 小晶体称为晶粒。
2、晶界：晶粒间交界的地方称为晶界。 3、单晶体：只由一个晶粒组成的晶体。（晶格排列方位完全一致。必须人工制
作，如单晶硅。） 4、多晶体：整个物体是由许多杂乱无章的排列着的小晶体组成的。（普通金属
3）金属结晶时过冷度的大小与冷却速度有关。 （冷却速度越快，金属的实际结晶温度越低，过冷度也就越大。）
2、纯金属的结晶过程
1） 在一定过冷度的条件下，金属液通过晶核形成 、晶核长大来完成
其结晶过程。
二、晶粒大小对金属材料的影响
（一般室温下，细晶粒金属具有较高的强度和韧性。）
1、金属晶粒大小取决于结晶时的形核率 、长大速度。细化晶粒，则要 形核率越高、长大速度越慢。
3、面心立方晶格：面心立方晶格的晶胞也是由八个原子构成的立方体， 但在立方体的每个面上还各有一个原子。
属于这种晶格的金属有：Al、Cu、Ni、Pb（γ－Fe）等
大家六方晶格：由12个原子构成的简单六方晶体，且在上下两个六方 面心还各有一个原子，而且简单六方体中心还有3个原子。
§2-2金属的力学性能
学习目的：★ 理解金属材料性能（工艺性能、使用 性能）的概念、分类。
★掌握强度的概念及其种类、应力的概念及符号。 ★★掌握拉伸试验的测定方法；力——伸长曲线的几
个阶段；屈服点的概念。 教学重点与难点 1、理解力——伸长曲线是教学重点； 2、强度、塑性是教学难点。
教学过程：
复习
3、纯铁的同素异构转变：
1394℃
912℃
δ-Fe → γ- Fe → α – Fe
体心
面心
体心
4、金属的同素异构转变，也称为“重结晶”。
其与液态金属结晶有许多相似处：有一定转变温度，有过冷现象； 有潜热放出和吸收 ； 也由形核、核长大来完成。 不同处：∵属固 态相变 ，∴ 转变需较大的过冷度；新晶核优先在原晶界处形核；转 变中有体积的变化，会产生较大内应力。
金属材料与热处理(全)
第一章：金属的结构与结晶
§1-1金属的晶体结构
★学习目的：了解金属的晶体结构。 ★重点：有关金属结构的基本概念： 晶面、晶向、 晶体、晶格、单晶体、晶体，金属晶格的三种常见 的类型。 ★难点：金属的晶体缺陷及其对金属性能的影响。
§2-1金属的晶体结构
一、晶体与非晶体
1、晶体：所谓晶体是指其原子（离子或分子）在空间呈规则排列的物体。 （晶体内的原子之所以在空间是规则排列，主要是由于各原子之间的 相互吸引力与排斥力相平衡的结果。）原子在空间呈规则排列的固体 物质称为“晶体”。
载荷可分为：静载荷、冲击载荷、交变载荷。 内力、应力的概念。
新课：
★力学性能的概念：力学性能是指金属在外力作用下所表现出来的性能。
力学性能包括：强度、硬度、塑性、硬度、冲击韧性。 一、强度：
① 概念：金属在静载荷作用下，抵抗塑性变形或断裂的能力称为强度。强度 的大小用应力来表示。
② 根据载荷作用方式不同，强度可分为：抗拉强度、抗压强度、抗弯强度、 抗剪强度和抗扭强度等。
材料都是多晶体）
四、晶体的缺陷
1、晶体缺陷：晶体中出现的各种不规则的原子堆积现象。 1）空位、间隙原子和置代原子
晶体中的空位、间隙原子、杂质原子都是点缺陷。
2）位错可认为是晶格中一部分晶体相对于另一部分晶体的位错 局部滑移而造成。滑移部分与未滑移部分的交界线即为位错线。 （ 线缺陷）
3）晶界和亚晶界
§1-1纯金属的结晶
学习目的：★掌握金属结晶的概念，纯金属冷却曲 线、及过冷度。
★掌握纯金属的结晶过程。 ★熟悉掌握晶粒大小对金属力学性能的影响及常用
细化晶粒的方法。 ★同素异构转变的概论，掌握铁的同素异构转变式。 教学重点与难点： ★细化晶粒的方法及晶粒大小对力学性能的影响是
教学的难点。 ★纯金属冷却曲线及过冷度是教学重点。
2、 非晶体：在物质内部，凡原子呈无序堆积状态的（如普通玻璃、松 香、树脂等）。 非晶体的原子则是无规律、无次序地堆积在一起的。
二、金属晶格的类型 ★晶体结构的概念
1、晶格和晶胞 晶格：把点阵中的结点假想用一系列平行直线连接起来构成空间格子 称为晶格。 晶胞：构成晶格的最基本单元。
2、晶面和晶向 晶面：点阵中的结点所构成的平面。 晶向：点阵中的结点所组成的直线。 由于晶体中原子排列的规律性，可以用晶胞来描述其排列特征。
2、常用的细化晶粒的方法：
A、增加过冷度
B、变质处理 C、振动处理。
三、同素异构转变
1、金属在固态下，随温度的改变有一种晶格转变为另一晶格的现象称为 同素异构转变。
2、具有同素异构转变的金属有：铁、钴、钛、锡、锰等。同一金属的同素 异构晶体按其稳定存在的温度，由低温到高温依次用希腊字母α，β，γ， δ等表示。
一般情况下多以抗拉强度作为判别金属强度高低的指标。
1、拉伸试样：拉伸试样的形状一般有圆形和矩形。
Do：直径
Lo：标距长度 长试样：Lo=10do
短试样：Lo=5do
力-伸长曲线： 如下图，以低碳钢为例
纵坐标表示力F，单位N；横坐标表示伸长量△L，单位为mm。 （1）oe：弹性变形阶段： 试样变形完全是弹性的，这种随载荷的存在而产生，随载荷的去除而 消失的变形称为弹性变形。Fe为试样能恢复到原始形状和尺寸的最大 拉伸力。 （2）es：屈服阶段： 不能随载荷的去除而消失的变形称为。在载荷不增加或略有减小的情 况下，试样还继续伸长的现象叫做屈服。屈服后，材料开始出现明显 的塑性变形。Fs称为屈服载荷
教学过程。
复习旧课： 1、晶体结构的概念。 2、常见的三种金属晶格类型。 3、晶体的缺陷。 导入新课：
金属由原子不规则排列的液体 转变为原子规则排列的固体的 过程称为结晶。 一、纯金属的结晶过程 1、纯金属的冷却曲线及过冷度。 1）金属的结晶必须在低于其理论 结晶温度（熔点To )下才能进行。 2）理论结晶温度和实际结晶温度 之差称这“过冷度”（△T=ToT1）。
（阵点（结点）：把原子（离子或分子）抽象为规则排列于空间的几何点， 称为阵点或结点。点阵：阵点（或结点）在空间的排列方式称晶体。
晶体
晶格
晶胞
晶面 晶体规则排列示意图
晶向
★金属晶格的类型
1、是指金属中原子排列的规律。 2、体心立方晶格：体心立方晶格的晶胞是由八个原子构成的立方体，
并且在立方体的体中心还有一个原子。
属于这种晶格的金属有铍（Be）、Mg、Zn、 镉（Cd）等。
三、单晶体与多晶体
1、晶粒：金属是由很多大小、外形和晶格排列方向均不相同的小晶体组成的， 小晶体称为晶粒。
2、晶界：晶粒间交界的地方称为晶界。 3、单晶体：只由一个晶粒组成的晶体。（晶格排列方位完全一致。必须人工制
作，如单晶硅。） 4、多晶体：整个物体是由许多杂乱无章的排列着的小晶体组成的。（普通金属
3）金属结晶时过冷度的大小与冷却速度有关。 （冷却速度越快，金属的实际结晶温度越低，过冷度也就越大。）
2、纯金属的结晶过程
1） 在一定过冷度的条件下，金属液通过晶核形成 、晶核长大来完成
其结晶过程。
二、晶粒大小对金属材料的影响
（一般室温下，细晶粒金属具有较高的强度和韧性。）
1、金属晶粒大小取决于结晶时的形核率 、长大速度。细化晶粒，则要 形核率越高、长大速度越慢。
