变电站通信总线布线规范文档
通讯工程及综合布线施工规范
通讯工程及综合布线施工规范一．环境检查(一) 工作区、电信间、设备间的检查应包括下列内容：1、工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2、房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3、铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
4、电信间、设备间应提供220V 带保护接地的单相电源插座。
5 、电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。
6 、电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。
(二) 建筑物进线间及入口设施的检查应包括下列内容：1、引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。
2、引入缆线采用的敷设方法应符合设计要求。
3 、管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。
4 、进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。
(三)有关设施的安装方式应符合设计文件规定的抗震要求。
二. 器材及测试仪表工具检查(一) 器材检验应符合下列要求：1、工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。
2、进口设备和材料应具有产地证明和商检证明。
3、经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
4、工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
5 、备品、备件及各类文件资料应齐全。
(二) 配套型材、管材与铁件的检查应符合下列要求：1、各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
预埋金属线槽、过线盒、接线盒及桥架等表面涂覆或镀层应均匀、完整，不得变形、损坏。
2、室内管材采用金属管或塑料管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
变电站自动化继电保护通讯以太网传输规范
变电站以太网传输规范目录1 简介 (5)1.1 目的 (5)1.2 范围 (5)1.3 参考资料 (5)1.4 定义、术语 (5)1.5 概述 (5)2 模型定义 (5)3 约束条件 (6)4 以太网端口的定义 (7)5 厂站地址的定义 (7)6 设备地址的定义 (7)7 传输层控制报文的定义及使用方法 (7)7．1 APCI格式 (7)7．2 设备类型 (8)7．3设备状态信息的定义 (8)7．4路由转发 (9)7．5 双网的使用 (9)7．6 TCP及UDP报文的选择 (9)7．7 TCP连接的建立 (9)7．8 APDU报文的传输及处理 (9)7.9超时定义 (10)8 设备配置管理的传输层约定 (10)9 路由设备的补充说明 (11)10 其它说明 (11)1 简介1.1 目的本规范定义了变电站内统一的基于以太网的传输规范，使得站内的设备能够在一致的传输规范上通讯以及相互联系。
1.2 范围本规范适用于变电站自动化系统内需要通过以太网相互通讯的继电保护设备，也可以在其他一些相似的系统中使用。
1.3 参考资料1.4 定义、术语设备：本规范中的设备指的是逻辑上独立的应用，而不是物理设备，监控软件等同称为设备，包括虚设备。
一个物理设备可以包含多个设备。
传输协议层：负责应用报文的正确传送以及网络连接的维护。
路由设备：连通不同设备之间通讯的设备，包括规约转换设备、网关、远动设备等。
APCI：应用规约控制信息ASDU：应用服务数据单元APDU：应用规约数据单元双网：指同一个物理设备上的两个网络，这两个网络以对等方式或主备方式收发数据。
1.5概述本规范定义了站内自动化系统内部基于以太网通讯传输的规定，包括了模型定义、约束条件、以太网端口的定义、传输层控制报文的定义及使用方法、传输层通讯的管理、路由设备的补充说明、其它说明。
2 模型定义站内通讯模型分为三个层次：设备的通讯模型分为应用服务层、传输协议层、网络收发层。
通讯电缆布线要求

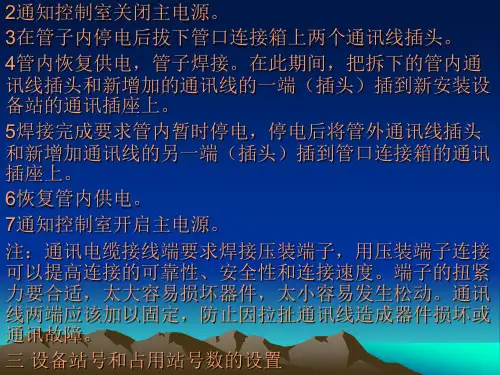

7通知控制室开启主电源。
注：通讯电缆接线端要求焊接压装端子，用压装端子连接 可以提高连接的可靠性、安全性和连接速度。端子的扭紧 力要合适，太大容易损坏器件，太小容易发生松动。通讯 线两端应该加以固定，防止因拉扯通讯线造成器件损坏或 通讯故障。
三 设备站号和占用站号数电后拔下管口连接箱上两个通讯线插头。
4管内恢复供电，管子焊接。在此期间，把拆下的管内通 讯线插头和新增加的通讯线的一端（插头）插到新安装设 备站的通讯插座上。
5焊接完成要求管内暂时停电，停电后将管外通讯线插头 和新增加通讯线的另一端（插头）插到管口连接箱的通讯 插座上。
变电站以太网络布线要求
（ZD部）
通知单
编号
第1页
共1页
变电站以太网络布线要求
实施日期
2004-6-17
CBZ8000系统在使用过程中，发现当网络屏蔽接地不好时可能影响通讯的可靠性，因此以太网线和水晶头都更换成了带屏蔽的型号。但在实际使用过程中发现有些人员在压制水晶头时，未按要求将屏蔽线压好，特出此通知，以规范生产和现场网络布线工艺，具体要求如下：
分发单位
份数
生产部
1
工程部1区
1
工程部2区1工Fra bibliotek部3区1
工程部4区
1
开发部
1
工程设计
1
编制
史宏光
2004-6-17
校核
李胜
2004-6-17
审定
闫启祥
2004-6-17
1．以太网线采用安普超五类屏蔽四对八芯双绞线。
2．水晶头采用一舟屏蔽水晶头。
3．剥线时注意不要将屏蔽铜线剪断。
4．压线时，要将屏蔽铜线压在水晶头的屏蔽金属壳上。
5．用以太网线测试器测试时，应保证1、2、3、4、5、6、7、8、G灯亮的顺序正确，如有任意灯不亮或亮的顺序错误时，应重新压制水晶头。
6．现场布线时应在网线上套套管或挂牌作标记，否则如果某条线出问题很难查。
通信 电源线、信号线布线规范及接电要求
电源线、信号线布线规范及设备接电要求1.电源线、地线布放按施工图指引的路由和方向布放，在水平和垂直位置，电缆布放要平直不弯曲，绑扎要整齐、松紧要适度，转弯的地方要弯位适当、整齐、美观；电缆在走线槽中应布放顺直，无明显纽绞和交叉，电缆拐弯半径不应小于4cm。
；布放的电源线、地线一定要采用整段铜芯材料，必须是整条线料，严禁电缆中间接头。
设备地线、电源线余长要剪除，不能盘绕。
2.设备电源线、地线的线径需满足设备配电要求。
设备所配的电源线不宜剪除，允许盘绕。
机柜间有等电位连接要求时，等电位线应连接正确可靠。
3.电源线、地线现场压接线鼻时，应焊接或压接牢固。
电源线、地线线鼻和接线端子处无露铜现象，电源线、地线按规范填写标签并粘贴整齐可靠。
4.如传输设备有主备两路电源的，不可接线在同一电源开关上。
电源线、工作地、保护地线两端标签应清晰、正确。
5.保护地线接地方式、地阻值应符合基站联合接地电阻≤5欧姆。
6.电源线、地线与信号线分开布放，做到“三线”分离，距离不小于5cm。
双层走线架应将电源线与信号线分层布放。
电源线、地线与设备、整流机柜连接应牢固。
在露出外面的电源线应套有波纹管或绝缘套管保护。
7.电源整流柜处的传输设备（含IPRAN设备）供电端子应有明显标记，有2次下电开关时要接在2次下电的开关上，防止基站断电时或还能为传输设备供电一段时间。
8.数据接入、基站等接入类设备取电要接在一次下电端子上，保障重要设备业务安全。
9.将ODF、DDF设备直接引保护地线到设备，再由设备统一引一条保护地线到保护地线排。
光缆加强芯必须直接引地线到地线排。
所有接地地线的线径要求大于或等于16平方毫米。
10.电缆颜色要符合规定：蓝色接－48V，红色接GND，黄色或绿色接保护地。
11.设备风扇转动正常，电源线不能布放在散热孔上。
电源线的绑扎不能影响风扇防尘网的拔出，各内部电源线不应防碍正常维护工作。
12.2M线布线应整齐、美观，绑扎工艺良好，出机柜外1米内不应交叉和折线，机柜内2M线应绑在机柜走线区的固定梁上。
通信 电源线、信号线布线规范及接电要求
电源线、信号线布线规范及设备接电要求1.电源线、地线布放按施工图指引的路由和方向布放，在水平和垂直位置，电缆布放要平直不弯曲，绑扎要整齐、松紧要适度，转弯的地方要弯位适当、整齐、美观；电缆在走线槽中应布放顺直，无明显纽绞和交叉，电缆拐弯半径不应小于4cm。
；布放的电源线、地线一定要采用整段铜芯材料，必须是整条线料，严禁电缆中间接头。
设备地线、电源线余长要剪除，不能盘绕。
2.设备电源线、地线的线径需满足设备配电要求。
设备所配的电源线不宜剪除，允许盘绕。
机柜间有等电位连接要求时，等电位线应连接正确可靠。
3.电源线、地线现场压接线鼻时，应焊接或压接牢固。
电源线、地线线鼻和接线端子处无露铜现象，电源线、地线按规范填写标签并粘贴整齐可靠。
4.如传输设备有主备两路电源的，不可接线在同一电源开关上。
电源线、工作地、保护地线两端标签应清晰、正确。
5.保护地线接地方式、地阻值应符合基站联合接地电阻≤5欧姆。
6.电源线、地线与信号线分开布放，做到“三线”分离，距离不小于5cm。
双层走线架应将电源线与信号线分层布放。
电源线、地线与设备、整流机柜连接应牢固。
在露出外面的电源线应套有波纹管或绝缘套管保护。
7.电源整流柜处的传输设备（含IPRAN设备）供电端子应有明显标记，有2次下电开关时要接在2次下电的开关上，防止基站断电时或还能为传输设备供电一段时间。
8.数据接入、基站等接入类设备取电要接在一次下电端子上，保障重要设备业务安全。
9.将ODF、DDF设备直接引保护地线到设备，再由设备统一引一条保护地线到保护地线排。
光缆加强芯必须直接引地线到地线排。
所有接地地线的线径要求大于或等于16平方毫米。
10.电缆颜色要符合规定：蓝色接－48V，红色接GND，黄色或绿色接保护地。
11.设备风扇转动正常，电源线不能布放在散热孔上。
电源线的绑扎不能影响风扇防尘网的拔出，各内部电源线不应防碍正常维护工作。
12.2M线布线应整齐、美观，绑扎工艺良好，出机柜外1米内不应交叉和折线，机柜内2M线应绑在机柜走线区的固定梁上。
通信线路安全规范本（2篇）
通信线路安全规范本1. 引言通信线路的安全对于确保信息的完整性、保密性和可用性至关重要。
为了提高通信线路的安全性，制定并执行通信线路安全规范是必要的。
本文将详细介绍通信线路安全规范的内容和要求。
2. 线路布置（1）通信线路应尽量避免与其他电力线路、高压线路等存在干扰的线路相交叉。
（2）通信线路应远离强电磁场干扰源，如变压器、大功率电机等。
（3）通信线路应尽量减少与其他线路的物理接触，避免由于接触而造成线路故障或信息泄漏。
3. 线路保护（1）通信线路的绝缘电阻应符合国家标准，以确保线路运行的安全。
（2）通信线路应设置过载保护器，以保护线路免受过电流的损害。
（3）通信线路应设置短路保护器，以保护线路免受短路故障的影响。
4. 线路监控（1）通信线路应配备监控系统，实时监测线路的工作状态。
（2）监控系统应具备故障自动报警功能，及时发现并报告线路故障。
（3）监控系统应具备远程控制功能，方便对线路进行远程维护和管理。
5. 数据加密（1）通信线路传输的数据应采用加密算法进行加密，确保数据的机密性。
（2）加密算法应采用国际公认的可靠算法，并定期更新算法，以应对新的安全威胁。
（3）加密密钥应具备安全存储和传输的能力，确保密钥不会被非法获取或篡改。
6. 权限控制（1）通信线路应设置访问控制策略，根据用户的身份和权限限制其对线路的访问和操作。
（2）访问控制策略应采用多层次的权限管理体系，确保不同用户只能访问其具备权限的线路和设备。
（3）访问控制策略应定期进行评估和更新，以满足不断变化的安全需求。
7. 安全审计（1）通信线路应配备安全审计系统，记录线路的操作日志和安全事件。
（2）安全审计系统应具备对操作日志和安全事件进行实时监测和分析的能力。
（3）安全审计系统应定期生成报表，对线路的安全状况进行评估和改进。
8. 灾备保护（1）通信线路应设置灾备保护机制，及时应对线路故障和自然灾害等突发事件。
（2）灾备保护机制应包括备用线路、备用设备和应急预案等，以确保线路的连续可用性。
变电站通信线布线规范标准
变电站通信总线布线规范文档一．现场通信总线分类1.1 串行通信串行通信中的每帧数据（7位或8位）都包含一个低电平的起始位，一个高电平的停止位和一个校验位，数据的传输波特率可从300bps～115200bps。
设备间通信的前提是必须首先对通信串口设置相同的数据位，起始位，停止位，波特率和奇偶校验。
串行通信一般包括RS232、RS485、RS422三种常用方式，三类通信总线方式的技术参数比较如下表：表1 RS232、RS422与RS485三种总线方式技术性能比较1.2 以太网通信以太网是一种利用四线制传输的通信方式，每个以太网节点都有一个隔离脉冲变压器作为驱动和物理接口。
技术性能如下：表2 以太网总线技术性能二．工程现场应用与布线规范2.1 RS232 通信总线2.1.1 应用场合通信工作站与PC机之间的通信连接，如用CDT，DISA送后台；现场RS232通信接口设备与通信工作站连接，如管理机通GPS时钟；现场RS232通信接口设备与PC机之间的通信连接，如后台通GPS时钟；2.1.2 布线规范1、RS232通信线路的拓扑结构为1对1方式。
2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。
3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。
在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。
4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。
5、布放线缆应有冗余。
通信端口接线两端应预留0.3-06m。
6、通信电缆长度不超过15米。
7、通信线路TXD、RXD必须使用同一对双绞线的2芯，这里规定使用橙白、橙这一对双绞线，GND线规定使用棕色线。
线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。
变电站通讯接线方式说明
变电站通讯接线方式说明基本说明：1）9针串口：2－收，3－发，5－地。
2）总控端子：COM0\1\2\3为485\422口；COM4\5\7\8为232口；COM6为TTL232口；COM9为422口。
3）跳线：COM0\1\2\3的485\422口选择依次由208通讯板上T1\T2\T3\T4决定，跳上为485，跳下为422，出厂默认为跳上。
接线说明：1)208与后台接线：后台机与208使用232口通讯，后台机九针口的2对应208通讯232端口端子的TXD，3对应RXD,5对应VSS；若加有光隔，则光隔成对使用，两光隔间，T+对应R+,T-对应R-，GND对应GND，通常GND使用四芯通讯电缆的屏蔽层。
后台侧光隔直接与后台机串口相连，208侧的光隔则通过232九针公头连接到端子排上。
2)208与CAN网接线：CAN通信电缆应采用带屏蔽的双绞线，双绞线的单端进入总控端子排，屏蔽层单端接大地。
各装置CANH端与CANH端并联后与总控端子排上CANH端串联，CANL端与CANL端并联后与总控端子排上CANL端串联。
在调试过程中，特别是通信速率较快的场合下，应在CAN总线的两端并接120欧姆电阻。
尽管CPU板上有是否接此电阻的跳线，但在运行现场，建议只将处于端末位置单元的电阻并接上。
3)208与电度表、发电机、消弧线圈等485通讯接线：通信电缆应采用带屏蔽的双绞线，屏蔽层单端接大地。
各装置485A端与485A端并接，485B端与485B端并接。
先将208端子的TXD+与RXD+短接，TXD－与RXD－短接，485A接总控208的485通讯端子TXD＋，485B接TXD-。
4)208与直流屏、消弧线圈装置等232\422接线：对RS-232口，本方TXD接对方RXD，本方RXD接对方TXD；对RS-422口，本方T-接对方R-，本方T+接对方R+,本方R-接对方T-，本方R+接对方T+。
5)208与调度之间的接线：调度常用有三种方式进行通讯：光纤、无线电台、载波。
变电站通信网络安装施工方案
变电站通信网络安装施工方案
1. 简介
本文档旨在制定变电站通信网络安装施工方案，确保网络的可靠性和安全性。
该方案将涵盖所需的材料、设备、施工过程和测试计划。
2. 施工材料和设备
为确保施工顺利进行，需要准备以下材料和设备：
- 光纤电缆及其连接件
- 交换机和路由器
- 网络安全设备
- 相应的配线架和插座
- 通信机柜和电源设备
- 施工工具：电缆剥皮工具、扭力扳手、电缆定位器等
3. 施工过程
下面是安装通信网络的施工步骤：
1. 制定施工计划，包括工作时间、人员安排和施工流程。
2. 对变电站现场进行勘测，确定光纤布线路径和设备安装位置。
3. 安装配线架和插座，确保布线的稳定和有序。
4. 安装光纤电缆，首先将电缆布线固定在配线架上，然后进行
连接。
5. 配置并安装交换机、路由器和其他网络设备。
6. 进行网络安全设备的安装和配置，确保网络的安全性。
7. 安装通信机柜和电源设备，保证设备的正常运行。
8. 进行电缆测试和网络性能测试，确保网络连接稳定可靠。
4. 测试计划
为确保安装的通信网络符合要求，应进行以下测试：
1. 光纤连接性测试：测试光纤之间的连接是否正常，包括插入
损耗和返回损耗测试。
2. 网络性能测试：测试网络的传输速度、延迟和稳定性。
3. 安全性测试：测试网络的安全性，包括防火墙、入侵检测系统等的功能测试。
5. 结论
本文档提供了变电站通信网络安装施工方案的详细内容，包括施工材料和设备、施工过程以及测试计划。
通过遵循该方案，可以确保通信网络的可靠性、安全性和性能。
2024年变电站信号系统布线方案
《变电站信号系统布线方案》一、项目背景随着电力需求的不断增长，变电站在电力系统中的重要性日益凸显。
为了确保变电站的安全、稳定运行，提高信号传输的可靠性和准确性，特制定本变电站信号系统布线方案。
本变电站为[变电站名称]，位于[具体位置]。
该变电站承担着[供电区域描述]的电力供应任务。
信号系统作为变电站的重要组成部分，其布线质量直接关系到变电站的运行效率和安全性。
本次布线方案旨在规范信号系统的布线流程，提高布线质量，确保信号传输的稳定可靠。
二、施工步骤1. 施工准备（1）熟悉施工图纸和技术规范，了解信号系统的组成和布线要求。
（2）准备施工所需的材料和工具，包括电缆、线管、接线盒、标签等。
（3）对施工人员进行技术培训，明确施工要求和安全注意事项。
2. 现场勘查（1）对变电站进行现场勘查，确定信号设备的安装位置和布线路径。
（2）检查现场的土建条件，确保布线通道的畅通和安全。
3. 电缆敷设（1）根据施工图纸和现场勘查结果，确定电缆的敷设路径和长度。
（2）采用电缆桥架、电缆沟等方式进行电缆敷设，确保电缆的整齐、美观。
（3）在电缆敷设过程中，要注意保护电缆，避免电缆受到损伤。
4. 线管安装（1）根据信号设备的安装位置和布线要求，安装线管。
（2）线管的安装要牢固、整齐，避免线管弯曲、变形。
（3）线管的连接要紧密，避免线管漏水、漏电。
5. 接线盒安装（1）根据信号设备的数量和布线要求，安装接线盒。
（2）接线盒的安装要牢固、整齐，避免接线盒松动、脱落。
（3）接线盒的接线要正确、牢固，避免接线错误、松动。
6. 电缆接线（1）根据施工图纸和技术规范，进行电缆接线。
（2）电缆接线要正确、牢固，避免接线错误、松动。
（3）在电缆接线过程中，要注意保护电缆绝缘层，避免电缆绝缘层受到损伤。
7. 系统调试（1）在电缆接线完成后，进行信号系统的调试。
（2）调试过程中，要检查信号系统的各项功能是否正常，如信号传输是否稳定、准确等。
（3）对调试过程中发现的问题进行及时处理，确保信号系统的正常运行。
通信工程馈线母线、电源线、信号线布放
馈电母线、电源线和信号线布放
6、交流电源线、直流电源线 、信号线应分开布放，主要 为了安全以及防止线间干扰 。为便于维护，布放的直流 电源线颜色应区分。如没有 条件区分时，则必须在直流 电源线两端分别加套红、兰 颜色的绝缘套管或热可缩套 管，以便识别电源的正、负 极性。
-3-
馈电母线、电源线和信号线布放
3. 母线接头如设在过墙洞口内，维护时不方便。同时，洞口在施工后被堵封，母线 接头散热不畅，容易引起不安全的因素。
4. 母线在蓄电池输出端及过建筑物的抗震缝时采取“软连接”，主要是防止发生地 震时，母线不被扭曲、折断或损坏蓄电池设备。
5. 母线加工制作完毕后，应喷（涂）绝缘漆，喷涂次数应不少于两次喷涂绝缘漆时 母线连接头处及两侧5mm内不喷涂，是为了防止绝缘漆流进接头缝隙和螺栓孔内 ，增加接头电阻。母线安装完成后，对脱漆处应补喷（涂）绝缘漆，保持漆面完 整同时，在蓄电池输出端的“软连接”及蓄电池室母线还应采取防腐措施。
-4-
7、在布放电源线、信号线时，必须是整条线料，严禁中间有接头。因为电源线中间有 接头时，当用电负荷量加大后，接头部位容易发热，造成氧化，增加接头电阻，甚 至会发生火灾。 8、信号线中间有接头时，会造成阻抗不配，反射衰耗加大，或造成接触不良，信号中断电源 线急拐弯容易造成折断，因此．电源线拐弯时必须保持一定的弧度。 9、电源线与设备连接时，应将电源线端头剥开镀锡，加装接线端子（线鼻子）。接线端子规 格、尺寸适当，不得使电源线端头露铜过多。电源线的端头应套上热可缩的套管，正极为红 色、负极为蓝色。 10、接线端子（线鼻子）有两种，一种为有缝式，一种为无缝式。如果用有缝式接线端子套 接在电源线端头上，必须用电烙铁进行焊，如果用压接工具进行压接，因压不紧会造成假接 的现象。用无缝式接线端子套接在电源线端头时，接线端子尺寸应与导线的线径相配。电源 线端头与接线端子应镀锡，表面光滑、平整，可用压接工具进行压接，接线端子与设备连接 时，在螺母与导线连接圈或接线端子之间必须加装垫片和弹簧垫圈，拧紧螺母，使接线端子 不会松动。如果不加弹簧垫片，电源接线端子容易松动。同时，电源线与接线端子相连时， 不应使导线受到外界机械拉力，从而使设备端子受损。 11、沿地槽布放电源线、信号线时，因为地槽内湿度一般比较大，尤其在南方或一楼。电源 线、信号线如果直接与地槽底部接触．容易使线料绝缘强度降低，绝缘电阻达不到要求，因 此，地槽内宜铺橡胶垫或用其他材料垫底。
变电站电气设备布线方案三篇
《变电站电气设备布线方案》一、项目背景随着经济的快速发展和电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全、稳定运行至关重要。
本次变电站电气设备布线项目旨在为新建的[变电站名称]提供可靠的电力传输和分配系统，确保变电站能够满足周边地区的用电需求。
该变电站位于[具体地理位置]，占地面积为[具体面积]平方米。
主要设备包括变压器、开关柜、断路器、互感器等。
本次布线方案将严格按照国家相关标准和规范进行设计和施工，确保电气设备的安全可靠运行。
二、施工步骤1. 施工准备- 熟悉施工图纸和技术规范，了解变电站电气设备的布局和连接方式。
- 准备施工所需的材料和工具，包括电缆、桥架、线管、接线端子等。
- 对施工人员进行技术培训和安全交底，确保施工人员掌握施工工艺和安全注意事项。
2. 电缆敷设- 根据施工图纸确定电缆的敷设路径和长度，制定电缆敷设方案。
- 清理电缆敷设通道，确保通道畅通无阻。
- 采用机械牵引或人力敷设的方式将电缆敷设至指定位置，注意电缆的弯曲半径和固定方式。
- 在电缆敷设过程中，应做好电缆的标识和保护工作，防止电缆受损。
3. 桥架安装- 根据施工图纸确定桥架的安装位置和高度，制定桥架安装方案。
- 安装桥架支架，确保支架牢固可靠。
- 安装桥架本体，注意桥架的连接方式和接地要求。
- 在桥架安装过程中，应做好桥架的防腐和防火处理。
4. 线管敷设- 根据施工图纸确定线管的敷设路径和长度，制定线管敷设方案。
- 清理线管敷设通道，确保通道畅通无阻。
- 采用专用工具将线管敷设至指定位置，注意线管的弯曲半径和固定方式。
- 在线管敷设过程中，应做好线管的接地和保护工作，防止线管受损。
5. 接线施工- 根据施工图纸确定接线端子的位置和编号，制定接线施工方案。
- 清理接线端子，确保端子表面清洁无油污。
- 采用专用工具将电缆芯线接入接线端子，注意接线的牢固性和正确性。
- 在接线施工过程中，应做好电缆的绝缘处理和标识工作，防止电缆短路或接地。
通信线路安全规范(正式版)
通信线路安全规范Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：___________________日期：___________________通信线路安全规范温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
第一章总则一、为贯彻执行“安全第一, 预防为主”的方针, 加强安全生产管理, 规范作业人员的安全行为, 保护人身安全, 制定本规程。
二、本规程适用于通信线路施工和维护的各类作业。
本规程所称通信线路施工和维护, 是指敷设和维护架空电缆、光缆（以下称“线缆”）, 埋式线缆、管道线缆、水下线缆、天馈线和线路附属设施等。
三、施工和维护人员在进行高处、供用电、起重、电（气）焊接、爆破、潜水等作业时, 除遵守本规程外, 还须执行国家现行相关安全技术标准和规定。
四、对环境复杂或危险性较大的作业, 设计单位应当在设计中提出保障作业人员安全和预防事故的措施, 施工作业前应逐级进行安全技术交底并签字。
五、施工和维护单位必须为作业人员提供符合国家或行业标准的劳动防护用品、用具；作业人员在作业中必须按规定正确穿戴和使用。
六、施工和维护作业的人员, 必须经过安全知识教育和安全操作技能的专业培训与考核, 持证上岗。
七、施工和维护作业中使用的电气设备、机械设备以及仪器、仪表等, 应由专业人员操作。
八、施工和维护作业中使用的各类工具、用具、设备及防护用品等在作业前必须进行检查。
九、施工和维护作业前, 必须对作业现场和周围环境进行检查。
变电站信号系统布线方案资料
《变电站信号系统布线方案》一、项目背景随着电力行业的不断发展，变电站在电力系统中的重要性日益凸显。
变电站信号系统作为变电站运行监控的关键组成部分，其布线的合理性和可靠性直接关系到变电站的安全稳定运行。
本项目旨在为[具体变电站名称]设计并实施一套高效、可靠的信号系统布线方案，以满足变电站对信号传输的高要求。
该变电站为[变电站类型]变电站，承担着[供电区域范围]的电力供应任务。
目前，变电站的信号系统存在布线混乱、老化、信号干扰等问题，严重影响了变电站的运行效率和安全性。
因此，对变电站信号系统进行重新布线，优化信号传输路径，提高信号质量和可靠性，成为本次项目的迫切需求。
二、施工步骤1. 施工准备（1）技术准备- 熟悉变电站信号系统的设计图纸和技术规范，了解信号系统的组成、功能和布线要求。
- 制定施工方案和施工进度计划，明确施工流程和质量标准。
- 对施工人员进行技术交底，确保施工人员掌握施工技术和安全注意事项。
（2）材料准备- 根据施工方案和材料清单，采购所需的电缆、线管、线槽、接线盒等材料。
- 对采购的材料进行检验，确保材料的质量符合要求。
（3）现场准备- 清理施工现场，拆除旧的信号系统布线。
- 对施工现场进行测量和标记，确定电缆敷设路径和设备安装位置。
2. 电缆敷设（1）电缆桥架安装- 根据设计图纸，在变电站内安装电缆桥架，确保桥架的安装牢固、平整。
- 桥架的连接应采用螺栓连接，连接处应进行防腐处理。
（2）电缆敷设- 将电缆从电缆盘上放出，沿电缆桥架敷设至设备安装位置。
- 电缆敷设时应避免电缆交叉、缠绕，确保电缆排列整齐。
- 电缆的弯曲半径应符合设计要求，不得小于电缆外径的15 倍。
（3）电缆固定- 在电缆桥架上每隔一定距离设置电缆固定点，采用电缆夹具将电缆固定在桥架上。
- 电缆进出设备时，应采用电缆保护管进行保护，并将电缆固定在保护管上。
3. 设备安装（1）信号采集设备安装- 根据设计图纸，在变电站内安装信号采集设备，如互感器、传感器等。
变电站电气设备布线方案两篇
《变电站电气设备布线方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统中的重要组成部分，其安全、稳定运行至关重要。
本次项目旨在对某变电站进行电气设备布线施工，以提高变电站的供电可靠性和运行效率。
该变电站承担着周边地区的电力供应任务，其电气设备的布线质量直接关系到电力系统的安全稳定运行。
二、施工目标1. 按照国家相关标准和规范，完成变电站电气设备的布线工作，确保布线质量符合要求。
2. 提高变电站的供电可靠性和运行效率，减少故障发生的概率。
3. 确保施工过程中的安全，无安全事故发生。
三、施工步骤1. 施工准备（1）熟悉施工图纸和技术规范，了解变电站电气设备的布局和布线要求。
（2）准备施工所需的材料和工具，包括电缆、电线、桥架、接线端子、工具等。
（3）对施工人员进行技术培训和安全培训，确保施工人员熟悉施工工艺和安全操作规程。
2. 电缆敷设（1）根据施工图纸确定电缆的敷设路径，清理敷设路径上的障碍物。
（2）采用机械牵引或人力敷设的方式，将电缆敷设到指定位置。
在敷设过程中，要注意电缆的弯曲半径不得小于电缆外径的 15 倍。
（3）电缆敷设完毕后，要对电缆进行固定，固定间距不得大于1.5 米。
3. 桥架安装（1）根据施工图纸确定桥架的安装位置，安装桥架支架。
（2）将桥架安装在支架上，调整桥架的水平度和垂直度。
（3）桥架安装完毕后，要对桥架进行接地，接地电阻不得大于4 欧姆。
4. 接线施工（1）根据施工图纸确定接线位置，将电缆的端头剥开，露出导体。
（2）将导体插入接线端子中，用压线钳压紧接线端子。
（3）对接线端子进行绝缘处理，用绝缘胶带或热缩管将接线端子包裹起来。
5. 调试与验收（1）对电气设备进行调试，检查电气设备的运行情况是否正常。
（2）对布线进行验收，检查布线的质量是否符合要求。
验收内容包括电缆的敷设情况、桥架的安装情况、接线的质量等。
四、材料清单1. 电缆：包括电力电缆、控制电缆、通信电缆等。
变电站通信网设计要求
变电站通信网设计要求4．6．4 变电站通信网的基本设计原则变电站通信的内容包括变电站综合自动化系统当地采集控制单元与变电站或电厂主控室监控管理层之间的通信，变电站综合自动化系统与远方调度中心之间的通信。
系统通信网架的设计是十分关键的，可从以下方面考虑：1)电力系统的连续性和重要性，通信网的可靠性是第一位的。
2)系统通信网应能使通信负荷合理分配，保证不出现“瓶颈”现象，保证通信负荷不过载，应采用分层分布式通信结构。
此外应对站内通信网的信息性能合理划分，根据数据的特征是要求实时的，还是没有实时性要求以及实时性指标的高低进行处理。
另外，系统通信网设计应满足组合灵活、可扩展性好、维修调试方便的要求。
3)应尽量采用国际标难的通信接口，技术上设计原则是兼容目前各种标准的通信接口，并考虑系统升级的方便。
4)应考虑针对不同类型的变电所的实际情况和具体特点，系统通信网络的拓扑结构是灵活多样的且具有延续性。
5)系统通信网络应采用符合国际标准的通信协议和通信规约。
6)对于通信媒介的选用、设计原则是在技术要求上支持采用光纤，但实际工程中也考虑以屏蔽电缆为主要的通信媒介。
7)为加速产品的开发，保持对用户持续的软件支持，对用户提出的建议及要求的快速响应，就要求摆脱小作坊式的软件开发模式，使软件开发从“小作坊阶段”进入“大生产阶段”，采用先进的通信处理器软件开发平台实时多任务操作系统RTOS，并开发应用于其之上的通信软件平台。
4．6．5 通信网的软硬件实现1．硬件的选择为了保证通信网的可靠性，通信网构成芯片必须保证在工业级以上，以满足湿度、温度和电磁干扰等环境要求。
通信CPU可采用摩托罗拉公司或西门子公司的工控级芯片，通信介质选择屏蔽电缆或光纤。
2．接口程序采用国际标准的通信接口，技术上设计原则是兼容目前各种标准的通信接口，并考虑系统升级的方便。
装置通信CPU除保留标淮的RS-232/485接口用于系统调试维护外，其他各种接口采用插板式结构，设计支持以下三类共七种方式：标准RS-485接口，考虑双绞线总线型和光纤星形耦合型；标准Profibus MMS接口，考虑双绞线总线型、光纤环网、光纤冗余双环网；标难Ethernet，考虑双绞线星形和光纤星形(通信管理单元考虑以上两种类型的双冗余配置)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站通信总线布线规范文档一．现场通信总线分类1.1 串行通信串行通信中的每帧数据（7位或8位）都包含一个低电平的起始位，一个高电平的停止位和一个校验位，数据的传输波特率可从300bps～115200bps。
设备间通信的前提是必须首先对通信串口设置相同的数据位，起始位，停止位，波特率和奇偶校验。
串行通信一般包括RS232、RS485、RS422三种常用方式，三类通信总线方式的技术参数比较如下表：表1 RS232、RS422与RS485三种总线方式技术性能比较1.2 以太网通信以太网是一种利用四线制传输的通信方式，每个以太网节点都有一个隔离脉冲变压器作为驱动和物理接口。
技术性能如下：表2 以太网总线技术性能二．工程现场应用与布线规范2.1 RS232 通信总线2.1.1 应用场合通信工作站与PC机之间的通信连接，如用CDT，DISA送后台；现场RS232通信接口设备与通信工作站连接，如管理机通GPS时钟；现场RS232通信接口设备与PC机之间的通信连接，如后台通GPS时钟；2.1.2 布线规范1、RS232通信线路的拓扑结构为1对1方式。
2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。
3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。
在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。
4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。
5、布放线缆应有冗余。
通信端口接线两端应预留0.3-06m。
6、通信电缆长度不超过15米。
7、通信线路TXD、RXD必须使用同一对双绞线的2芯，这里规定使用橙白、橙这一对双绞线，GND线规定使用棕色线。
线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。
8、若是RS232通信接口是端子型，必须采用0.5mm2针形压接头（线鼻子）冷压后接入端子；若设备通信接口是标准DB9公（母）头接口，必须使用DB9母（公）头焊接通讯线并用塑料外壳封装好后安装接入。
9、通信线缆两端必须贴有标签，标明起始和终端设备位置以及信息点等信息，标签必须使用记号笔书写，应清晰、端正和正确以便于查找维护。
以公用测控柜中的GPS装置(RS232的通信线已引至屏柜TD1端子)与远动柜中的TDC9628通过RS232方式通信为例,标签填写方式为：公用测控柜TD1端子通信线标签填写为“至远动柜TD1端子”；远动柜TD1端子通信线标签填写为“至公用测控柜TD1端子”。
11、若通信管理机单机置于后台，每根总线必须按照568B线序压接水晶头插入通信工作站端口中；若通信管理机为组屏且端口未扎线到端子，如果现场方便增加TD 端子排，建议先扎线增加TD端子后，再接串口总线，如果现场不具备条件，则需要按照568B的线序压接水晶头后直接插入端口。
12、若是总线要接到TD端子排，每个网线剥头处必须与所接入的TD端子平齐，端子接入后标签贴在其线芯上，若线芯长度有预留，需将整个线芯向后凹起。
多根通信总线必须排置整齐后使用扎带可靠的固定在其接入端附近，不得吊挂，接入端子处不能直接受力，所有标签方向标识方向保持一致，水平总线排列整齐；13、通信线路的屏蔽层应该在通信主机端良好接地。
2.1.3 通信接线图1 RS232 通信接线方式2.2 RS485 通信2.2.1 应用场合现场RS485通信接口设备与通信工作站连接；2.2.2 布线规范1、RS485通信线路的拓扑结构为1主多从方式。
通信设备为TDR920,TDR930系列保护测控装置时，则通信工作站的单路通信接口中最多可接入8个装置，为TDR940系列装置是，建议最多不超过10个装置；通信设备为电度表置等慢速通信设备，则通信工作站的单路通信接口中最多可接入32个装置，但是建议不超过16个。
2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。
3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。
在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。
4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。
5、布放线缆应有冗余。
通信端口接线两端应预留0.3-0.6m。
6、通信电缆长度不超过1200米。
7、通信线路485A、485B必须使用同一对双绞线的2芯，这里规定使用橙白、橙这一对双绞线。
线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。
8、若RS485通信接口是端子型，必须采用0.5mm2针形压接头（线鼻子）冷压后接入端子；若设备通信接口是标准DB9公（母）头接口，必须使用DB9母（公）头焊接通讯线并用塑料外壳封装好后安装接入。
9、通信线缆两端必须贴有标签，标明起始和终端设备位置以及信息点等信息，标签必须使用记号笔书写，应清晰、端正和正确以便于查找维护。
以主变保护柜中的TDR935装置(RS485的通信线已引至屏柜TD端子)与远动柜中的TDC9628通过RS485方式通信为例,标签填写方式为：主变保护柜TD端子通信线标签填写为“至远动柜TD5端子”；远动柜TD5端子通信线标签填写为“至主变保护柜TD端子”。
10、若通信管理机单机置于后台，每根总线必须按照568B线序压接水晶头插入通信工作站端口中；若通信管理机为组屏且端口未扎线到端子，如果现场方便增加TD 端子排，建议先扎线增加TD端子后，再接串口总线，如果现场不具备条件，则需要按照568B的线序压接水晶头后直接插入端口。
11、若是总线要接到TD端子排，每个网线剥头处必须与所接入的TD端子平齐，端子接入后标签贴在其线芯上，若线芯长度有预留，需将整个线芯向后凹起。
多根通信总线必须排置整齐后使用扎带可靠的固定在其接入端附近，不得吊挂，接入端子处不能直接受力，所有标签方向标识方向保持一致，水平总线排列整齐；12、如果两线制通信不上或者乱码报文多，可考虑连接通信工作站和通信设备的通信电源的数字地。
13、通信线路的屏蔽层应该在通信主机端良好接地。
2.2.3 通信接线当通信设备的通信接口端子采用接线端子方式时，RS485网络拓扑宜采用串联总线型拓扑，即通信主机（主节点）位于总线的起始端，每套通信设备（从节点）根据安装位置依次串联。
通信设备的连接如图2所示。
图2 RS485通信接线方式1当通信设备的通信接口端子采用RJ45 等不能够串联线路的接口方式时，通信设备不能依次串联则只能采用星型总线方式。
1 套或相邻的多套设备（如安装于同一面屏柜中的设备）连接各自的通信线至1个公共通信节点，多个公共节点之间仍采用依次串联的连接方式，图3所示。
图3 RS485通信接线方式22.2.4 终端匹配当RS485通信线路中误码率较高、或通信线路接近末端位置的通信设备不能正常通信时，可在通信线路的485A与485B之间应跨接120Ω匹配电阻，以减少线路中的反射、吸收噪声，有效地抑制噪声干扰。
每路通信网络上只能有2个终端电阻且分别位于总线的两个最远端，中间不得再有任何匹配电阻如图2、3所示。
2.3 RS422 通信2.3.1 应用场合现场RS422通信接口设备与通信工作站连接；2.3.2 布线规范1、RS422通信线路的拓扑结构为1主多从方式。
通信设备为保护测控装置时，则通信工作站的单路通信接口中最多可接入8个装置；通信设备为慢速通信设备，则通信工作站的单路通信接口中最多可接入32个装置，但是建议不超过16个。
2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。
3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。
在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。
4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。
5、布放线缆应有冗余。
通信端口接线两端应预留0.3-0.6m。
6、通信电缆长度不超过1200米。
7、通信线路TXD+、TXD-必须使用同一对双绞线的2芯；RXD+、RXD-必须使用同一对双绞线的2芯。
这里规定TXD+、TXD-使用橙白、橙这一对双绞线，RXD+、RXD-使用绿白、绿这一对双绞线。
线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。
8、若RS422通信接口是端子型，必须采用0.5mm2针形压接头（线鼻子）冷压后接入端子；若设备通信接口是标准DB9公（母）头接口，必须使用DB9母（公）头焊接通讯线并用塑料外壳封装好后安装接入。
9、通信线缆两端必须贴有标签，标明起始和终端设备位置以及信息点等信息，标签必须使用记号笔书写，应清晰、端正和正确以便于查找维护。
以公用测控柜中的TDR961装置(RS422的通信线已引至屏柜TD1端子)与远动柜中的TDC9628通过RS422方式通信为例,标签填写方式为：公用测控柜TD1端子通信线标签填写为“至远动柜TD15端子”；远动柜TD15端子通信线标签填写为“至公用测控柜TD1端子”。
10、若通信管理机单机置于后台，每根总线必须按照568B线序压接水晶头插入通信工作站端口中；若通信管理机为组屏且端口未扎线到端子，如果现场方便增加TD 端子排，建议先扎线增加TD端子后，再接串口总线，如果现场不具备条件，则需要按照568B的线序压接水晶头后直接插入端口。
11、若是总线要接到TD端子排，每个网线剥头处必须与所接入的TD端子平齐，端子接入后标签贴在其线芯上，若线芯长度有预留，需将整个线芯向后凹起。
多根通信总线必须排置整齐后使用扎带可靠的固定在其接入端附近，不得吊挂，接入端子处不能直接受力，所有标签方向标识方向保持一致，水平总线排列整齐；12、通信线路的屏蔽层应该在通信主机端良好接地。
2.3.3 通信接线当通信设备的通信接口端子采用接线端子方式时，RS422网络拓扑宜采用串联总线型拓扑，即通信主机（主节点）位于总线的起始端，每套通信设备（从节点）根据安装位置依次串联。
通信设备的连接如图4所示。
图4 RS422通信接线方式1当通信设备的通信接口端子采用RJ45等不能够串联线路的接口方式时，通信设备不能依次串联则只能采用星型总线方式。
1套或相邻的多套设备（如安装于同一面屏柜中的设备）连接各自的通信线至1个公共通信节点，多个公共节点之间仍采用依次串联的连接方式，图5所示。
