关于CAD出图比例
CAD绘图比例和出图比例问题
CAD绘图比例和出图比例问题时间:2013-04-04 来源:网络一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD 没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
CAD字高规范
CAD字高规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。
快速了解CAD的绘图比例
快速了解CAD的绘图比例绘图比例是CAD（Computer-Aided Design，计算机辅助设计）软件中非常重要的概念之一。
在进行CAD绘图时，我们常常需要将实际物体的尺寸转化为绘图中的比例尺，以便准确地绘制出图形。
在CAD软件中，绘图比例通常以比例尺的形式呈现，如1:100、1:50等。
这意味着实际物体的尺寸与绘图中的尺寸之间存在一个固定的比例关系。
例如，如果绘图比例为1:50，那么绘图中的每个单位长度相当于实际物体中的50个单位长度。
了解绘图比例的重要性是非常关键的，因为它可以确保我们绘制出准确且符合实际尺寸的图形。
下面介绍几种常见的绘图比例：1. 1:1比例1:1比例是最直观的比例关系，即绘图中的长度与实际物体的长度相等。
这种比例通常用于绘制实物大小的物体，如建筑平面图等。
2. 放大比例当实际物体的尺寸远大于绘图纸面的尺寸时，我们使用放大比例来绘图。
例如，如果我们将实际物体的尺寸放大到绘图纸面的10倍，那么绘图比例为1:10。
这种比例常用于绘制大型建筑物、机器设备等。
3. 缩小比例与放大比例相反，当实际物体的尺寸远小于绘图纸面的尺寸时，我们使用缩小比例来绘图。
例如，如果实际物体的尺寸缩小到绘图纸面的1/10，那么绘图比例为1:10。
这种比例常用于绘制微小零件、电路板等。
4. 等比缩放比例在一些情况下，我们需要将实际物体的尺寸等比例缩放到绘图纸面上，以确保图形的比例关系不变。
例如，如果实际物体的宽度是100cm，高度是50cm，而我们将其绘制在宽度为10cm，高度为5cm的纸面上，那么绘图比例为1:10。
在这种情况下，无论是宽度还是高度，绘图中的长度与实际长度之间都保持了1:10的比例关系。
在CAD软件中，设置绘图比例非常简单。
通常只需要在绘图界面的工具栏或选项中选择合适的比例尺即可。
在选择绘图比例时，我们需要根据实际情况考虑物体的尺寸和纸面的大小，以便绘图既准确又清晰可见。
总结来说，快速了解CAD的绘图比例是每个CAD软件使用者都应该掌握的基本技巧。
探索者结构CAD中绘图比例和出图比例设置的一些经验
探索者结构CAD中绘图比例和出图比例设置的一些经验在TSSD中有两个关于比例的概念，即绘图比例和出图比例。
绘图比例：是指我们绘图时图形的比例，如我们绘一张1:100的平面图，绘1：30的截面详图，这里100、30就是我们的绘图比例。
在一张图纸（同一图框）上我们可以根据需要绘制不同比例的图形。
出图比例：指绘制的图形输出到打印机的比例，即打印比例，也就是在AutoCAD的[打印]对话框中设制的比例。
一般来讲，出图比例和插入图框的比例是相同的。
在绘制施工图前，我们先要设定比例，然后再开始绘图。
1. 设置比例的方法1) 点取屏幕菜单[初始设置]或下拉菜单[TSSD平面]-> [初始设置]，2) 弹出TSSD初始设置对话框，3) 在对话框内可分别设置绘图比例和出图比例，4) 默认的比例均为1:100。
通常在绘制施工图前，5) 先要进行比例的设定；6) 直接点击屏幕菜单第二项[1: xxx]，7) 可以改变绘图比例。
在点击该命令后，8) 命令行出现如下提示：输入当前图形的比例<1:100> 1:此时即刻输入绘图比例，如200程序在确认比例后，即按此比例绘图，直到下一次修改比例为止。
2. 多比例制图1) 使用TSSD的功能绘制梁、柱、基础等详图时，系统会根据参数绘图对话框中设定的比例自动进行了比例变换，不需人为交互；2) 当您打开一张非TSSD软件绘制的图形时，请您首先根据实际情况设置出图比例和绘图比例，否则使用TSSD绘出来的图形的比例可能与原图不相符，如图的出图比例是100，右图的出图比例是200，如果按出图比例=打印比例分别出图，我们将得到大小完全相同的两张图（包括轴网和梁截面详图）。
建议：将您的出图比例设成与本张图的主要图形的绘图比例相等，例如您主要使用100的绘图比例绘平面图，那就将出图比例设为100；如果您主要使用30的绘图比例绘截面详图，那就将出图比例设为30。
这样，将最大限度地满足您用1:1的方式进行绘图。
cad布局出图如何设置比例
cad布局出图如何设置比例在cad布局里面出图的话一般是需要设置好比例的，很多同学不会的话可以跟着小编一起过来学。
下面就让小编告诉你cad布局出图如何设置比例的方法，一起学习吧。
cad布局出图设置比例的方法1、点击下面的“布局”(可以右键点击命名新名称)。
2、右键点击“布局”，选“页面设置管理器”。
3、点击“修改”。
设置：打印机，纸张，图形方向，选用打印样式，等一切需要改变的。
4、调整布局视口大小到合适，点击视口边线，视口四角出现夹点，拖动夹点到合适位置。
5、在布局视口内部双击左键，进入“模型空间”。
在“模型空间”状态下，可以用绘图的所用工具和命令。
拖动图形到适当位置。
适当缩放。
在布局视口外面双击鼠标左键，返回到“图纸空间”。
(也可点击状态栏“模型/图纸”切换工作空间)。
如果对于打印比例没有要求，就可以打印了。
6、精确控制打印比例。
6-1、为了精确控制打印比例，我们先把“视口”设置窗口调出来：鼠标放在工具栏空白处，右键，在弹出菜单条选“ACAD-视口”。
将视口窗拖到适当位置。
6-2、用视口窗设置打印比例。
双击布局图纸内部进入“模型空间”。
在视口窗口点击右面小窗口，选用合适的打印比例。
确定后，打印比例就改变了。
6-3、自定义打印比例。
若软件提供的打印比例不合适，可以自己创建打印比例。
6-4、可以“编辑”“添加”自己希望的比例。
注意1打印单位等于多少图形单位。
7、在一张图纸上可以安排多个打印视口，视口形状，位置，每个视口可以有自己的打印比例。
可以自己绘制视口。
这样出图，同一张图纸上，可打印走总图和的局部大样图。
自定义的布局视口，有什么不同点?视口边线打印否?怎样设置，就不多啰嗦了，自己研究研究吧。
学而时习之不亦乐乎。
关于cad绘图比例、出图比例及探索者比例说明

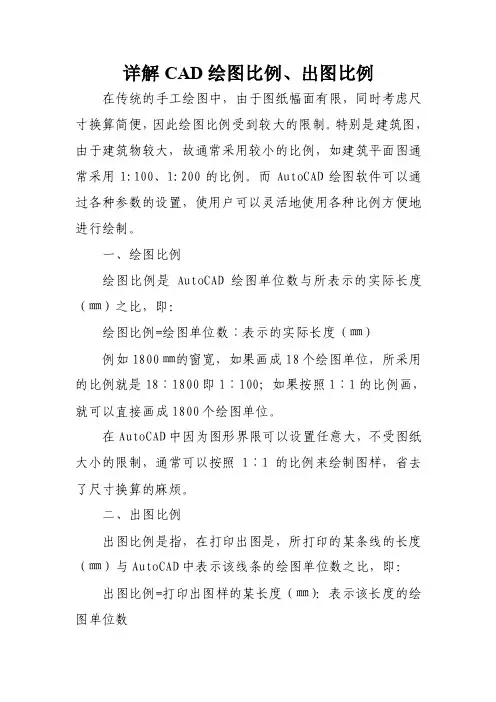

详解CAD绘图比例、出图比例在传统的手工绘图中，由于图纸幅面有限，同时考虑尺寸换算简便，因此绘图比例受到较大的限制。
特别是建筑图，由于建筑物较大，故通常采用较小的比例，如建筑平面图通常采用1:100、1:200的比例。
而AutoCAD绘图软件可以通过各种参数的设置，使用户可以灵活地使用各种比例方便地进行绘制。
一、绘图比例绘图比例是AutoCAD绘图单位数与所表示的实际长度（㎜）之比，即：绘图比例=绘图单位数︰表示的实际长度（㎜）例如1800㎜的窗宽，如果画成18个绘图单位，所采用的比例就是18︰1800即1︰100；如果按照1︰1的比例画，就可以直接画成1800个绘图单位。
在AutoCAD中因为图形界限可以设置任意大，不受图纸大小的限制，通常可以按照1︰1的比例来绘制图样，省去了尺寸换算的麻烦。
二、出图比例出图比例是指，在打印出图是，所打印的某条线的长度（㎜）与AutoCAD中表示该线条的绘图单位数之比，即：出图比例=打印出图样的某长度（㎜）：表示该长度的绘图单位数例如，画成1800个绘图单位宽的窗，打印出来为18㎜，那么出图比例就是18︰1800即1︰100。
绘制好的AutoCAD 图形图样，可以以各种比例打印出来，图形图样根据打印比例可大可小。
在打印出图是，一定要注意调整尺寸标注参数和文字的大小。
例如，要使打印在图纸上尺寸数字和文字的高度为5㎜，以1︰100的比例打印，则字体的高度应为500。
---------------------------------------------------------------范文最新推荐------------------------------------------------------[转]半年工作总结[[转]半年工作总结][转]半年工作总结（范文）尊敬的中队党支部：光阴似箭，时光好慢，度日如年，煎熬蔓延，[转]半年工作总结。
来到部队我快崩溃了。
CAD制图规范
制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。
2．打印图纸按比例出图。
3．图面布置应力求紧凑有序、清晰、整洁、美观。
4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。
图纸的表达应规范、标准、统一，图面清晰，整洁、美观。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。
2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。
三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注 尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。
（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等， 字高一般为5mm 。
（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。
2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。
3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
布局与比例-关于CAD出图比例的说明.
CAD 绘制图形一般都按1：（为10m 10m，，如果约定基础单位为确定确定。
一般出图是都是通过在布局空间型空间内容进行缩放以达到比例的1mm=1unit 时，布局空间里布局空间里，不要通过调整这里来达到控制比例比例控制依据以下步骤控制比例控制依据以下步骤控制：：1. 确定图纸的图幅确定图纸的图幅，，比如A4如此如此.... ..，，所有的纸张都是有一2. 在布局空间画一个A3大小的时，我们选择窗口打印我们选择窗口打印，，这个框打为这个框就是我们的图纸纸面了CAD 的出图比例控制说明1绘制绘制，，但是都必须先确定一个基本单位但是都必须先确定一个基本单位，，）里面一条长10的线段的线段，，如果约定基位为mm mm，，则为10mm 10mm。
而CAD 出图时的比例出图时的比例，局空间局空间（（），新建视窗到比例的控制比例的控制比例的控制。
一般情况下一般情况下，，在打印面板中在打印面板中打印比例处打印比例处，长度为1的线段的长度的线段的长度，，打印出来的实际长度就制比例的目的控制比例的目的制比例的目的。
（297mmx210mm 297mmx210mm）），A3（420mmx297mm420mmx297mm）），是有一个标准的大小的是有一个标准的大小的。
这里我们采用A3图纸幅面大小的框（420x297420x297）），如上所说上所说，，当我们默认打印比例这个框打印出来的大小应该刚好就是一张个框打印出来的大小应该刚好就是一张A3纸的大小面了纸面了面了！！例如CAD 模型空间里面约定基础单位是m ，则长度，也必须依据这个约定而视窗视窗，，通过通过视窗对实际的模视窗对实际的模比例处默认设置为1：1，长度就是1mm 1mm。
但是最好A2（594mmx420mm 594mmx420mm））幅面幅面。
印比例1：1，1mm=1unit的大小的大小。
这样这样，，我们不妨认这里这里，，为了为了方便看清方便看清方便看清，，我画了一个这个尺寸了这个尺寸了！！！！3. 在这张纸中绘制图框等等之类这里我们绘制了图框的会签栏色边界的空间色边界的空间，，这个这个空间就是我们空间就是我们界的话界的话，，那么里面的东西那么里面的东西，，就是我4. 返回模型空间绘图返回模型空间绘图（（这步其里用一个跌水井的平面图里用一个跌水井的平面图，，这张图了一个紫色了一个紫色的框的框的框，，为了明为了明确尺寸确尺寸确尺寸，，我标在了图中我标在了图中，等等之类的内容等之类的内容等之类的内容。
CAD中图纸比例的选择和调整
CAD中图纸比例的选择和调整在使用CAD软件进行绘图时，正确选择和调整图纸比例是非常重要的。
图纸比例决定了绘图的大小和尺寸，直接影响到设计图的准确性和可读性。
本文将介绍一些关于CAD图纸比例的选择和调整的技巧，帮助读者更好地应用CAD软件进行绘图工作。
首先，选择合适的图纸比例非常关键。
常见的图纸比例包括1:1、1:2、1:5、1:10等。
1:1比例表示绘图的大小与实际物体的大小一致，适用于较小的图纸，如建筑平面布置图；而1:2、1:5、1:10等比例表示绘图的大小是实际物体大小的几分之一或几十分之一，适用于较大的图纸，如建筑外观图、机械零件图等。
在选择比例时，需要根据绘图的具体要求和画纸大小进行综合考虑，确保绘图既能显示出细节，又不至于过于拥挤或浪费纸张。
其次，对于已经绘制好的图纸，如果需要调整比例，可以采用缩放的方式。
在CAD软件中，通常可以通过选择“缩放”功能进行图纸的整体缩放或放大。
调整图纸比例时，需要先选择所有要缩放的元素，然后选择“缩放”功能并指定缩放的基准点。
在缩放的过程中，可以选择固定比例缩放，也可以自定义比例缩放。
固定比例缩放是指按照一定比例进行等比例缩放，如1:2、2:1等；自定义比例缩放是指根据实际需求，输入自定义的缩放比例进行缩放操作。
在进行缩放操作时，需要注意保持图形的比例和准确度，避免出现变形或失真的情况。
此外，在绘制图纸时，还可以通过设置画纸的尺寸和比例来控制绘图的大小和布局。
在CAD软件中，通常可以通过选择“页面设置”或“打印设置”等功能进行画纸的尺寸和比例设置。
在设置画纸尺寸时，可以选择常用的标准尺寸，如A0、A1、A2、A3、A4等，也可以选择自定义尺寸。
在设置画纸比例时，可以根据绘图的具体要求选择合适的比例，同时还可以调整打印区域的大小和位置，确保绘图在打印时能够完整地显示在纸张上。
最后，对于需要进行比例转换的图纸，可以通过调整图纸的尺寸和缩放比例来实现。
比如，如果需将一个1:100的图纸转换为1:50的比例，可以选择先将图纸缩放为1:200的比例，然后再将其放大为1:50的比例。
关于施工图的绘图比例和出图比例问题
关于施工图的绘图比例和出图比例问题这是由于计算机绘图与手工绘图的区别造成的，手工绘图时，绘图比例就是出图比例。
计算机绘图时，按照规范操作的话，绘图比例全部是1:1，打印输出时的比例就是出图比例。
楼主我教你，cad画图的时候你就按照1：1的比例画就行了。
到了出图的时候，出图比例以图上的管线，管件等能看清楚为宜。
一般安装图按照1：50的出，平面图最大按照1：200，知道你出图比例了，直接把图框放到这个比例就行了。
OK。
关键是字高和标注设置的问题，画图的时候先确定出图比例、设置好标注（不再赘述），画图一般1：1画图，套图框时，放大多少倍，出图时就是出图的比例，字高就是图纸上的字高乘以出图的比例。
我们在cad里面绘制的图纸是按实际尺寸画的。
但是要把它打印到纸面上则需要进行比例的设置，但是我们是不能缩放我们绘制的图形的，那样的话就会改变图形的尺寸，所以我们应该，先在图纸上绘制正常幅面的纸张大小，比如说420*297，我们要放大这个图框来套我们绘制的图，如果我们放大了100倍的时候，这个图框刚好跟我们绘制的图相匹配，那样我们在标注比例的时候就应该是1：100的，其实上就是将图缩小了。
老兄我这样说你明白否？1、在模型空间按1：1画图。
2、然后在图纸空间的视口中设置1：50000的比例。
3、再在图纸空间标注，文字、箭头等各种比例都不变。
如此操作，好处多多。
如果你是新手，可能不会太顺利。
一纸多比例的打印出图图例：A2图纸打印3种不同比例的图形：1:100----1个，1:50----2个，1:20----2个。
软件平台：AutoCAD2000以上各版本，无任何外挂。
一纸多比例的图，通常可以按2种方法来完成：第一是在模型空间绘制、模型空间打印；其次是在模型空间绘制、图纸空间打印。
第一种方法：模型空间绘制、模型空间打印大致步骤如下：1,绘图环境设置图层、文字样式、尺寸样式等。
关键在于设置用于三个不同比例的图形的标注样式（dim100、dim50、dim20）。
CAD绘图比例
目前用AutoCAD绘图主要有三种确定比例的方式：方法一、“绘图比例”确定为1:1，通过调整“内涵比例”来确定“非比例元素”的尺度（注：非比例元素——字高、线宽、轴线号直径等，即人工绘图时不需比例尺确定的部分）：优点：1）绘图时不用换算比例。
2）标注的尺寸恒等于图上距离。
3）可以随意引用平面图中的元素作为详图；互相交流也方便。
缺点：1）与人工绘图的比例概念相反，理解困难。
2）须引入“布图”概念；多比例绘图时，如要事先布置图面，需采用图纸空间多窗口布图（这样的图纸不容易将多张图纸放在一个DWG中，也不不便于交流）。
方法二、用户事先确定“出图比例”，“绘图比例”不确定（需绘制图的比例＝“出图比例”时，“绘图比例”为1:1）：优点：1）与人工绘图的比例概念相同，理解容易。
2）不需要“布图”就可以事先布置图面。
缺点：1）当“出图比例”与“绘图比例”不相等时，需人工换算绘图尺寸。
2）标注的尺寸可能不等于图上距离。
方法三、“绘图比例”确定为1:1，在用户调整当前比例时，程序同时调整“出图比例”（即对全图进行放缩）：优点：集中了“方法一”和“方法二”的多数优点。
缺点：1）每一次变化比例时，都需对全图进行SCALE放缩处理，对于那种将许多张图放在一个DWG中的用法，可能速度有点问题。
2）对于二次开发软件的依赖过于大。
3）“当前比例”的概念过于强；对于喜欢东画两笔，西画两笔的人来说，可能感觉不舒服。
希望用户对这三种确定比例的方法给予评论，谢谢！1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。
我们需要解决的问题：1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。
CAD图框的大小与图画设置比例怎么弄
CAD图框的大小与图画设置比例怎么弄一般建议先按1:1画图，即实物1米的线就在CAD里画1000mm 长，再放入合适的图框里出图。
当然熟练了也可以先选择好图框（拷贝或调入）再画图。
若按1:1在模型里画图，放入1:100图框里为例：注意一，图中的文字高度不考虑你画图时的比例，只考虑将来出图采用图框比例的影响，比如你想将来出图后的文字高度为3mm，若采用1:100图框，那么你字高就要用3*100=300mm（只有这样才能在打印出图后得到实际3mm高的字，因为1:100图框在打印出图时是缩小100倍打印的）。
注意二，标注样式的设置如下：文字\文字高度：3（或3~5）；主单位\测量单位比例因子：1；调整\标注特征比例，使用全局比例：100（若是1:1图框，就选1；1:10就选10），（若是布局，一般是按布局图纸空间缩放标注）。
CAD用制图仪、打印机出图后的实际图形比例K取决于CAD绘图时的绘图比例K1和采用的图框的比例（即打印机出图比例）K2两者之积，即最终出图后的图形的比例（图框栏目的比例栏里应填写的比例）K=K1*K2。
注意，1:100的图框比1:1的图框在CAD视图上是大了100倍，而不是小100倍，是因为在打印机出图时将1:100的图框及其中的图形实际上是缩小100倍打印出来的，所以称其出图比例K2是1:100。
打印出图时要定义为按图纸空间缩放。
一．画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二．图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
三．打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。
CAD中的比例及竣工图出图方法简单介绍(HYM)
CAD中的比例及竣工图出图方法简单介绍一、绘图比例习惯称AutoCAD为1:1绘图，这1:1应该算是比例的概念，但实际上AutoCAD没有什么1: n绘图的说法，也不是说输入“100”就是100mm，严格来说，输入的“100”是表示100个图形单位，因为使用的是公制，公制的1个图形单位在AutoCAD中便是1mm。
CAD绘图就是按设定的图形单位，在电脑屏幕上按实物实际大小绘图，1m长度的线就输入“1000”个图形单位，而不要因为图纸比例是1：100就按1000/100=10计算而输入“10”。
总之，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑屏幕上的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1: n打印出图。
1:100打印，就是把100mm长的一条线打印成1mm长，换句话说，如果电子文件上1000mm长的线通过打印，到图纸上是20mm的话，那就叫做1:50打印出图（1000/20=50）。
正因为这样，用AutoCAD绘图，最好把图纸比例理解为打印出图比例更为贴切。
三、实物没有比例，非实物才有比例既然AutoCAD是实物多大就画多大，那实物实际就没有比例。
可是，非实物性图纸信息，如文字、尺寸标注、符号性图形，原本是没有什么比例之说的，AutoCAD中反倒有比例了，为什么呢？因为，电子文件打印成物理图纸时用1：n缩放打印，图上所有对象一视同仁都得缩放。
这样，物理图纸上5mm高的文字，当打印比例为1:100时，在AutoCAD电子文件上就非要设成500mm，以便500/100=5。
即，在绘图过程中，非实物性内容必须要考虑图纸比例。
这里引出一个概念：因为电子图纸要缩小n倍打印成物理图纸，所以非实物性图纸信息(文字、尺寸标注、符号、表格等)要预先放大n倍。
注意：关于单位有不统一概念，应该是dwg文件只有图形单位，不存在什么公制的一个图形单位等于1毫米的实际概念，所有毫米、米、英寸这些单位都是打印时设置的，即：单位是打印出来的，没打印前，只是图形单位。
CAD图纸要求
一、 图层管理.
一般制图分层：
A.墙体层(WALL)
B.家具层(FURNITURE)
C.填充层
D.窗层(WINDOW)
E.布置层
F.尺寸层(DIM)
G.文字层(TEXT)
H.轴线层(DOTE)
I.轴线标注层(AXIS)
J.分格层
制图时分清各层便于调整图纸，节省时间。
14．将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL表格复制，到CAD里的下拉编辑菜单的选择性粘贴即可得，到CAD后将表格炸开后即可CAD修改。
15. 打印时,图框外出现"由AUTODESK教育产品制作",要想去掉则先把文件转成DXF格式然后保存
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm
1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm
1.不需画全的断开界线。
二、打印出图笔号1-10号线宽设置
1号 红色 0.1mm 6号 紫色 0.1-0.13mm
11.在使用绘图和编辑命令时，大部分情况下，都要采用正交模式，F8切换
12．图纸大小：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210
13．将CAD文件转化成位图文件，第一种是在CAD的菜单中，选择“输出”，再选择bmp的后缀存储。可以把CAD的屏幕显示内容变成位图文件，但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。先需要设置一下，菜单中“工具”—“选项”—打印和发布，“添加或配置绘图仪”—“添加绘图仪向导”。出来一张“添加绘图仪”的菜单，左侧是阶段，右侧是选择内容。“开始”阶段选择“我的电脑”，“绘图仪型号”阶段选择生产商为“光栅文件格式”，最右侧的表格中基本上每个都可以，bmp或jpeg。一路选择“下一步”。在“完成”阶段选择“编辑绘图仪配置”，出现“编辑绘图仪配置”菜单，在这个菜单中自定义一个图纸尺寸。
CAD出图比例
1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。
我们需要解决的问题。
1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。
（例如1：100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。
一、画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二、图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
物理图纸或工程图纸与实物的比例，一般尺度较大的结构采用1:00，1:200。
小比例尺尺度较小的结构采用1:50, 1:25。
大比例尺三、打印比例：即我们将电脑上的长420，00×宽297，00的一个图框包括里面420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
eg: 比如设置打印比例为1：100图纸比例为1：100、1:50、1:200实际尺寸为1m的结构长度，图纸比例为1:100按照1:100的图纸比例应为1000mm/100=10mm，即在CAD布局空间应画一长度为10mm的线段；由于打印比为1:100，采用A3图纸，即420mm*297mm，这个10mm必须放大420,00/420=100倍之后在CAD上画出相应的1000mm 的长度。
图纸比例为1:50按照1:50的图纸比例应为1000mm/50=20mm，即在CAD布局空间应画一长度为20mm的线段；由于打印比例为1:100，采用A3图纸，即420mm*297mm，这个20mm必须放大420,00/420=100倍之后在CAD上画出相应的2000mm 的长度。
CAD中的各种比例详解
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
AutoCAD中的比例的概念和使用技巧(一)
AutoCAD中的比例的概念和使用技巧(一)比例是AuoCAD中一个重要的概念。
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
出图比例关于出图比例1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。
我们需要解决的问题：1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。
（例如1：100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。
一．画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二．图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
三．打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“！！！！图纸大小！！！！”很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大？又怎么知道图上的字多大？对不对？A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。
因为通过它可以知道其他图纸的尺寸，如果以后忘了，可以找一张A4纸用尺量一下。
A3纸是A4纸的两倍大，即：420mm×297mm。
A2纸是A3纸的两倍大，即420mm×594mm。
下面我们来分析上面三个概念之间的关系，通过他们之间的关系，解决我们的前面提到的两个需要解决的问题。
首先举个例子来证明三个比例之间的关系。
例：一张建筑标准层平面图，图纸比例1：100，建筑物大约45m长×15m宽。
我们用1：1画图法，画出的图就是45000×15000，加上尺寸标注和轴线标注还要更大一些。
如果把这个图放在图框里，需要用多大的图框呢？这个问题换一个提法就是，这张图如果打印出来，保证1：100打在多大的图纸上合适呢？我们会发现，A2图纸420mm×594mm这个尺寸放大100倍即42000×59400能将这个图包含在里面。
于是我们可以这样做，画一个420mm×594mm的标准图框，因为它是实际尺寸画的，所以图框里的字你想要多大就设多大。
图框的格子之间的距离也是实际的尺寸，就是说“设计”、“审核”、“制图”这些格你想要1厘米宽你就在电脑上画10宽。
（我叫它标准图框，建议大家也这样做，这有利于对一些参数设置的理解）画好之后将这个图框放大100倍，框住你原来画的图。
然后将这个图框包括里面的图（42000×59400）打印在420mm×594mm的A2图纸上，这样这张图的比例就是1：100的。
好了，大家通常都是这样作的，但是其中的道理可能不是很清楚，如果是规则的图纸还好，一旦要出不规则的图，比如说不要求比例，只要求一张纸上满满的装一个节点图。
或者一张图上有很多个图，比例又不同，很多人就会乱了。
我们来把这些问题搞清楚。
需要思考的问题是：1. 上面我们举的例子为什么就能打印出1：100的图：2. 在上面例子中我们要得到3mm的文字，我们需要设定文字高度是300，这个原因是什么，和什么有关。
关于第一个问题。
我们可以这样理解，我们把一张纸放大100倍，在上面用1：1来画图，然后缩小100倍来使用，当然它的比例就是1：100。
结论就是，我们将纸放大多少倍，即把标准图框放大多少倍，我们就会得到多大比例的图（前提是1:1画图），这个结论得到的结果就是，如果你把A2标准图框放大100倍之后框不住你的图，那么你只能换张大图纸的图框，（A2图纸可以加长，或用A1）或者只能表示出图的一部分了。
将图框再放大或将图缩小的做法将会破坏1：100的比例。
关于第二个问题。
很多人都认为因为图是1：100的所以文字的高度当然设100倍高，其实不是，这种情况只在1：1画图的时候成立，有的时候我们也要用到非1:1画图的时候，比如在基础平面图同一张图纸上画出的基础详图和地梁断面图就不能1：1画，否则太小看不见。
我们必须将其放大。
而它上面的文字高度设定的倍数显然和它的比例无关，而是和基础平面图上的字高度相同，因为一张纸上的字应该是相同的。
其实文字高度设置倍数是唯一与打印比例有关的。
就是说电脑上图的大小和实际中纸的大小的比。
因为文字也一样，它的问题就是电脑中字的大小和实际中字的大小的比。
这两个比值显然是永远相等的。
我们不用管图纸比例，如果你将放大100倍的A2标准图框打印在A2纸上，文字高度就设成100倍；如果你将放大10倍的A2标准图框打印在A2纸上，文字高度就设成10倍，如果你将放大2倍的A2标准图框打印在A2纸上，文字高度就设成2倍。
这是永远不会错的。
根本不用管你图纸比例和画图比例。
关于第一个问题我们解决的似乎不太理想，如果不是1：1画图呢？比例怎么确定。
我们现在来解决这个问题。
首先：为什么我们不用1：1画图呢？因为在一张图纸上如果有多个图，而他们都用1：1来画的话，将会有的图看不见，有的又很大。
所以我们有的图不能用1：1来画。
（注意：其实是1：1画完之后再缩小或放大。
在画的时候一定永远都用1：1，否则你是自己给自己找麻烦。
）我们应该有这样一个共识：那就是在一张图上至少有一个是1：1的，就是不需要放大或缩小的。
一般也是最大最主要的那个图。
其他图的比例要根据他来确定。
如果主要部分是1：100的，那将小图放大10倍，那小图就是1：10。
这个大家应该可以理解吧。
大家可以通过实践来验证一下这些道理。
下面我把我的一个方法推荐给大家，按照我的方法你根本不用总是思考这里面的关系和比例，一切都清楚明白。
这个方法的解决关键就在于“！！尺寸标注样式的设置！！”先说下我的设置方法：样式名zhy3x100x1，尺寸界限：超出尺寸线1.5，起点偏移量：2，箭头大小1.5。
文字高度3，文字位置从尺寸线偏移1，调整：使用全局比例设100，主单位：测量单位比例设1。
我解释一下：zhy3x100x1，我们可以记成3xAxB，这里面zhy是我名字首字母，3表示文字高度，100表示全局比例，1表示测量比例。
这个标注样式用于1：1画图的1：100的图纸，打印出来之后就是3表示文字打印出来的高度是3mm，100表示打印比例是1：100，即图框的放大比例是100，（在B＝1的时候表示图纸比例是1：100），后面那个B＝1是画图比例1：1。
按照这个规则，我们再新建几个自己常用的标注样式，3x100x0.5;3x100x0.2;3x50x1等等。
当B＝1的A＝100的时候，图纸比例是1：100，B＝0.5，A＝100的时候是在1：100的图纸中放大2倍的图，图纸比例也就是100×0.5即1：50。
图框放大多少倍就用A等于多少的。
然后在这张图上1：1的，就用B＝1，放大N倍的就用B＝1/N。
只要与原来的不同就新建标注样式，建个10个8个也没问题，因为很清楚。
这样就可以永远保证打印出来的文字高度是3，而标注的时候标出的尺寸就是实际尺寸。
这就在于A全局比例和B测量比例的设置。
（注意B测量比例是你将图放大的倍数的倒数）。
这两个参数是非常重要和有用的，A全局比例可以理解成打印比例，B测量比例可以理解成缩放倍数（的倒数）。
其他参数全可以根据自己爱好设置了。
多建几个标注样式，不同的图用不同的标注样式来标注。
好了，可能说的比较乱，全当抛砖引玉。
最后的提示： 1.文字高度取决于电脑中图的尺寸和实际中纸的尺寸的比。
2.清楚纸张的大小尺寸是解决一切问题的关键。
出图比例关于出图比例 1.你知道你用CAD画出的图打印出来会是多大吗？ 2.你知道你图中标注文字打印出来字高是多少mm吗？ 3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD 工作中总结出一些经验，现在来和大家分享一下。
我们需要解决的问题： 1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm） 2. 如果要按照比例出图，那出图的比例是准确的。
（例如1：100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。
一．画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二．图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
三．打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“！！！！图纸大小！！！！” 很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大？又怎么知道图上的字多大？对不对？ A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。
因为通过它可以知道其他图纸的尺寸，如果以后忘了，可以找一张A4纸用尺量一下。
A3纸是A4纸的两倍大，即：420mm×297mm。
A2纸是A3纸的两倍大，即420mm×594mm。
下面我们来分析上面三个概念之间的关系，通过他们之间的关系，解决我们的前面提到的两个需要解决的问题。
首先举个例子来证明三个比例之间的关系。
例：一张建筑标准层平面图，图纸比例1：100，建筑物大约45m长×15m宽。
我们用1：1画图法，画出的图就是45000×15000，加上尺寸标注和轴线标注还要更大一些。
如果把这个图放在图框里，需要用多大的图框呢？这个问题换一个提法就是，这张图如果打印出来，保证1：100打在多大的图纸上合适呢？我们会发现，A2图纸420mm×594mm这个尺寸放大100倍即42000×59400能将这个图包含在里面。
于是我们可以这样做，画一个420mm×594mm的标准图框，因为它是实际尺寸画的，所以图框里的字你想要多大就设多大。
图框的格子之间的距离也是实际的尺寸，就是说“设计”、“审核”、“制图”这些格你想要1厘米宽你就在电脑上画10宽。
