沟槽土方开挖施工工艺标准

合集下载

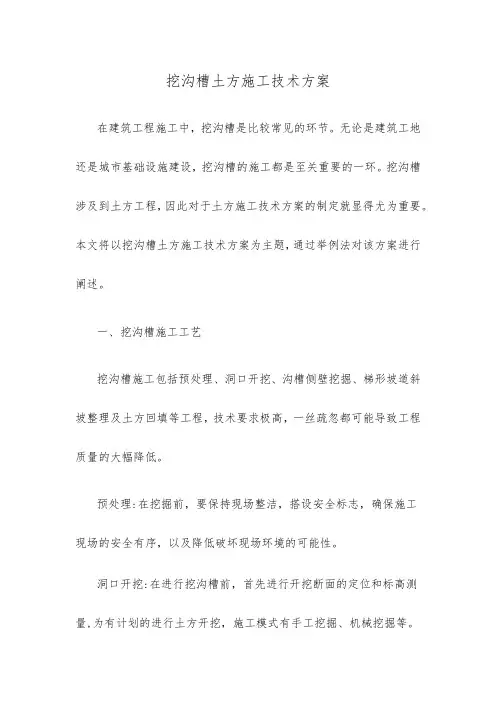

挖沟槽土方施工技术方案

挖沟槽土方施工技术方案在建筑工程施工中，挖沟槽是比较常见的环节。

无论是建筑工地还是城市基础设施建设，挖沟槽的施工都是至关重要的一环。

挖沟槽涉及到土方工程，因此对于土方施工技术方案的制定就显得尤为重要。

本文将以挖沟槽土方施工技术方案为主题，通过举例法对该方案进行阐述。

一、挖沟槽施工工艺挖沟槽施工包括预处理、洞口开挖、沟槽侧壁挖掘、梯形坡道斜坡整理及土方回填等工程，技术要求极高，一丝疏忽都可能导致工程质量的大幅降低。

预处理:在挖掘前，要保持现场整洁，搭设安全标志，确保施工现场的安全有序，以及降低破坏现场环境的可能性。

洞口开挖:在进行挖沟槽前，首先进行开挖断面的定位和标高测量,为有计划的进行土方开挖，施工模式有手工挖掘、机械挖掘等。

需要注意的是挖掘深度应根据实际需求进行，避免过度挖深造成浪费及不必要的危害。

沟槽侧壁挖掘:施工完洞口开挖后，侧壁施工也需按照特定高度施工，以保证后续的土方回填能够安全、快速的进行。

梯形坡道斜坡整理:在侧壁挖掘后，需要对挖掘出来的斜坡进行斜坡整理及调整。

梯形坡道是施工必经的过程，既保证原地回填的安全性，也减少了消耗大量人力物力的后期施工环节。

土方回填:在各项施工过程中，土方回填操纵起着至关重要的作用。

挖掘完成后，需要进行逐级回填，依次堆积填埋，保证灌注易性。

二、优化挖沟槽施工技术方案1、人力资源合理配置挖掘施工过程中，需要根据不同的场地、环境和状况进行合理、适量的配置人力资源，有效降低工程成本，称为开销节约。

2、现代化技术的运用使用合理机械设备和工具，可大幅提升施工速度，效率和精准度，降低自然环境的影响。

3、物资质量保证在挥高造价的建设项目中，物资的选择很重要。

高品质材料可保证施工的可靠性入流现场施工周期。

4、持续改进挖沟槽是一个不断改进的过程。

在施工完成后，需要对付每一步施工之后的产品质量进行评估和改进，这样才能不断的改进技术水平和劳动力配备。

这项工作需要保证人员之间的互相沟通和协调，以确定达标的最佳作业方案。

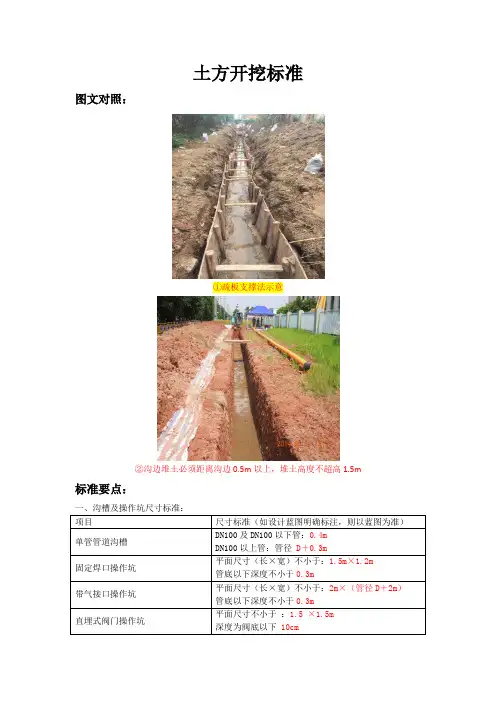

土方-开挖施工规范

土方开挖标准
图文对照：
①疏板支撑法示意
②沟边堆土必须距离沟边0.5m以上，堆土高度不超高1.5m
标准要点：
一、沟槽及操作坑尺寸标准：
项目
尺寸标准（如设计蓝图明确标注，则以蓝图为准）
单管管道沟槽
DN100及DN100以下管：0.4m
DN100以上管：管径D＋0.3m
固定焊口操作坑
平面尺寸（长×宽）不小于：1.5m×1.2m
管底以下深度不小于0.3m
带气接口操作坑
平面尺寸（长×宽）不小于：2m×（管径D＋2m）
管底以下深度不小于0.3m
直埋式阀门操作坑
平面尺寸不小于：1.5×1.5m
深度为阀底以下10cm
牺牲阳极坑
须从管沟壁水平开挖0.5m以上，宽度不小于0.6m
当坑底有地下水时，应保证水面与管底距离不少于0.3m；抽水坑及水泵不能妨碍焊工操作。
二、放坡及支护要求：
项目
要求
深度不超过1.3米
若非地质松软，则不需设置支护
深度超过1.3米
若地质较松软，一般采用ຫໍສະໝຸດ 板支撑法深度超过3米的土方工程
必须编制专项施工方案，经过各方审核方可施工
三、堆土、清运要求：
1、沟边堆土与沟边应预留不少于0.5m的安全间距，堆放高度不高于1.5m，若靠墙堆放，其高度不得超过墙高的1/3；
2、城区工程开挖，余泥必须当天清运。

挖基坑(沟槽)土方施工

挖基坑（沟槽）土方1、机械挖土1.1 工艺流程测量放线→分层开挖→降、排水→边坡修整或支护→基底整平→验槽1.2 施工要点（1）机械土方开挖应根据工程规模、土质情况、地下水位高低、施工设备条件、进度要求等合理选用挖土施工机械，以充分发挥机械效率，节省费用，加速工程进度。

一般深度不大的大面积基坑开挖，宜采用推土机推土配合装载机装车运土的方法；对长度和宽度均较大的大面积土方一次开挖，可用铲运机铲土；对面积较大且深的基坑，常采用液压反铲挖掘机开挖；挖高于挖掘面的土石方，常用液压正铲挖掘机开挖；在地下水位以下不排水挖土，可采用拉铲或抓铲挖掘，效率较高。

（2）机械挖土应绘制详细的土方开挖图，规定开挖路线、顺序、范围、底部各层标高，边坡坡度，排水沟、集水井位置及流向，弃土堆放位置等，避免混乱，造成超挖、乱挖，应尽可能地使机械多挖，减少机械超挖和人工挖土。

（3）各种挖土机械应采用其生产效率高的作业方法进行挖土。

1）推土机开挖的基本作业是铲土、运土和卸土三个工作行程和空载回驶行程。

铲土时应根据土质情况，尽量采用最大切土深度在最短距离（6～10m）内完成，以便缩短低速运行时间，然后直接推运到预定地点。

一般采用下坡推土法，借助于机械自重增加推力向下坡方向切土推运，推土坡度控制在15°以内；或用并列推土法，几台推土机同时作业，减少漏失量；或用槽形推土法，重复连续多次在一条作业线上切、推土，利用逐渐形成的浅槽，在沟槽内进行推土，减少土从铲刀两侧散漏，以增加推土量。

2）铲运机以铲土和运土作业为主，施工时的开行路线，应视挖土区的分布不同，合理安排铲土与卸土的相对位置，一般采取环形或8字形开行路线；铲土厚度通常在80～300mm之间。

作业方法多采用下坡铲土、预留土埂的跨铲法；长距离挖运坚硬土时，多采用助铲法，另用1台推土机配合3～4台铲运机顶推作业，或两台铲运机联合作业的双联铲运法等强制切土，以提高工效。

3）正铲挖掘机作业方法多采用正向开挖和侧向开挖两种方式。

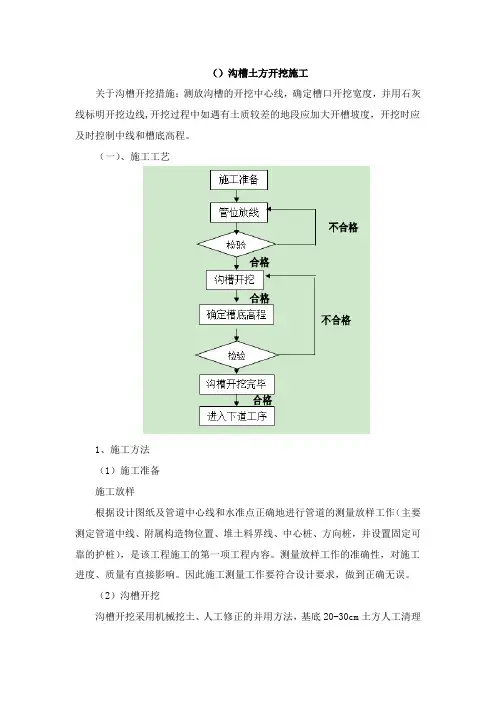

管道沟槽土方开挖施工

（）沟槽土方开挖施工关于沟槽开挖措施：测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，开挖时应及时控制中线和槽底高程。

（一）、施工工艺1、施工方法（1）施工准备施工放样根据设计图纸及管道中心线和水准点正确地进行管道的测量放样工作（主要测定管道中线、附属构造物位置、堆土料界线、中心桩、方向桩，并设置固定可靠的护桩），是该工程施工的第一项工程内容。

测量放样工作的准确性，对施工进度、质量有直接影响。

因此施工测量工作要符合设计要求，做到正确无误。

（2）沟槽开挖沟槽开挖采用机械挖土、人工修正的并用方法，基底20-30cm土方人工清理至设计标高，边坡配以人工修整。

沟槽边坡必须满足规范要求并根据现场土质情况进行调整，本方案拟定沟槽开挖边坡为根据设计要求进行。

施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，必须按规程要求进行地基处理后，方可进行管道基础施工，对开挖2米以上及土质较差的地段根据实际情况两侧应做护壁处理。

开挖沟槽，基础不能当天铺设时，必须将基底土方留住，等到做基础的当天再挖至设计标高，以免沟槽长时间暴露。

沟槽开挖尽量按先深后浅进行，利于排水；沟槽不得有积水，且做好排（降）水措施。

（3）基础垫层施工基础施工时，做好排水措施，在基坑底设置排水盲沟，排水沟及集水井，及时排除地下水，使基坑保持无积水状态。

浇垫层前，由设计、监理、建设单位等共同进行验槽合格，办理验槽手续后方可进行垫层浇注。

浇垫层前，将基槽内浮土清除，每4平方米设置一标高临时控制点，以控制垫层的标高。

（4）沟槽回填管沟回填方法：由人工配合机械均匀地将符合要求的回填土运入沟槽内，进行分层夯实，夯实方法以打夯机等机械方法为主，木夯等人工方法为辅。

沟槽回填应符合下列要求：排管并连接完毕后，试压之前，应及时回填。

除接口外，回填至管顶以上0.5米。

回填时不得损伤管子。

槽底至管底以上30cm范围内，不得含有机物以及大于30mm的砖石等硬块，不得破坏防腐层。

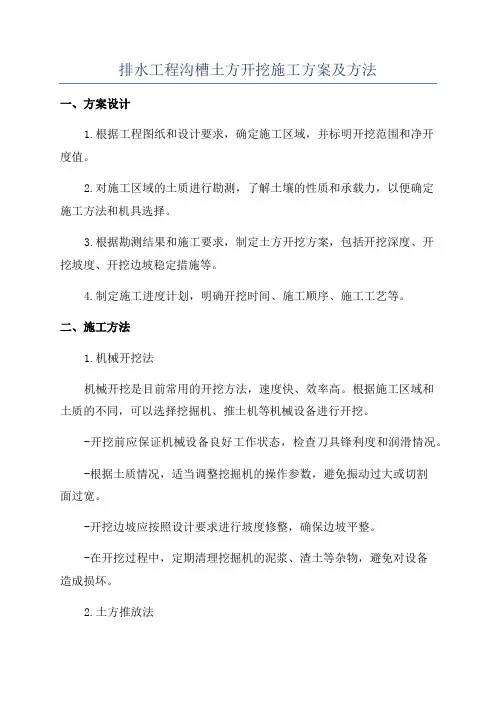

排水工程沟槽土方开挖施工方案及方法

排水工程沟槽土方开挖施工方案及方法一、方案设计1.根据工程图纸和设计要求，确定施工区域，并标明开挖范围和净开度值。

2.对施工区域的土质进行勘测，了解土壤的性质和承载力，以便确定施工方法和机具选择。

3.根据勘测结果和施工要求，制定土方开挖方案，包括开挖深度、开挖坡度、开挖边坡稳定措施等。

4.制定施工进度计划，明确开挖时间、施工顺序、施工工艺等。

二、施工方法1.机械开挖法机械开挖是目前常用的开挖方法，速度快、效率高。

根据施工区域和土质的不同，可以选择挖掘机、推土机等机械设备进行开挖。

-开挖前应保证机械设备良好工作状态，检查刀具锋利度和润滑情况。

-根据土质情况，适当调整挖掘机的操作参数，避免振动过大或切割面过宽。

-开挖边坡应按照设计要求进行坡度修整，确保边坡平整。

-在开挖过程中，定期清理挖掘机的泥浆、渣土等杂物，避免对设备造成损坏。

2.土方推放法土方推放法适用于施工区域狭小、无法使用大型机械设备的情况。

施工人员使用铁锹、铲子等手工工具进行开挖，然后将土方推放到旁边的容器或坡面上。

-开挖前应将挖掘线路标明出来，确保开挖的净开度和坡度。

-在开挖过程中，注意保持斜坡的平整和坡度的一致，避免开挖面倾斜过大。

-定期清理斜坡上的杂物和积水，防止施工区域产生滑坡和坍塌。

三、施工安全措施1.确保施工区域周边没有人员和设备进入，设立明显的警示标志和防护网。

2.在施工现场设置警示灯、夜光锥等设施，确保夜间施工的安全。

3.施工人员应正确佩戴安全帽、安全鞋等个人防护用品，严禁穿插施工。

4.施工现场应设置消防器材和急救设施，保障人员的安全。

5.定期检查设备状态，保证机械设备的正常使用，避免事故发生。

四、环境保护措施1.开挖过程中严禁倾倒土方和建筑垃圾到水体或其他非指定区域。

2.对施工现场的污水进行处理，防止污水流入周围环境。

3.采取防尘措施，减少施工对周边环境的污染。

4.施工结束后进行场地清理，恢复环境原貌。

以上是一种常用的沟槽土方开挖施工方案及方法，施工人员在实际操作中应严格按照施工要求进行施工，确保工程质量和施工安全。

沟槽土方开挖施工工艺

04
沟槽土方开挖的注意事项
开挖过程中的安全措施
沟槽开挖时应设置安全警示标志和安全防护设施，确保施工安全。沟槽开挖时应遵循“分层开挖、分段开挖”的原则，避免因开挖不当导致的安全事故。沟槽开挖时应加强排水措施，防止因积水导致的塌方和人员伤亡。沟槽开挖时应配备专职安全员进行现场监督和指导，确保施工安全和质量。
根据土质情况选择合适的爆破材料，如炸药、雷管等。
选择合适的排水材料，如水泵、水管等，以确保施工过程中的排水顺畅。
施工场地的清理
清除障碍物，确保施工安全
清理施工区域内的垃圾和杂物
平整场地，确保沟槽开挖的准确性
确定排水系统，防止积影响施工
02
沟槽土方开挖的施工方法
横挖法
定义：横向挖掘，从一端或两端对沟槽进行挖掘适用范围：适用于较短沟槽或管沟的开挖施工要点：从上至下分层挖掘，挖掘时先挖中间部分，再向两侧扩展注意事项：挖掘时应根据土壤性质、地下水位等因素合理确定沟槽的深度和宽度
开挖过程中的质量控制
严格控制开挖深度和宽度，确保符合设计要求
及时处理开挖过程中出现的异常情况，如遇到地下管线或文物等
保证开挖面的排水畅通，防止积水对开挖工作的影响
遵循分层开挖原则，按照规定的坡度进行开挖
开挖过程中的环境保护
减少水土流失：合理设置排水系统，防止雨水冲刷边坡。控制施工噪音：合理安排施工时间，避免夜间施工扰民。减少扬尘污染：采取洒水降尘措施，保持施工现场整洁。保护地下管线：提前探明地下管线位置，避免施工破坏管线。
优势：提高挖掘效率，减少对土体的扰动
注意事项：需根据实际情况调整挖掘顺序和深度
03
沟槽土方开挖的施工流程

沟槽土方开挖项目施工标准工艺规范标准

（ 8）沟槽土方开挖施工A施工前准备为了便于施工及有益于沟槽的稳固，土方开挖前先做好定位放线工作，实时配合土方运输班组做好清表工作。

依据要求，沿土方运输边放好开挖边线，在槽边设置排水渠和集水井，做好地表水的清除工作。

（ A）沟槽开挖次序土方开挖由专人指挥，严格依据“分层开挖、禁止超挖”及“大基槽小开挖”的原则。

当挖至标高靠近沟槽底板标高时，边抄平边配合人工清槽，防备超挖，沟槽地板 30cm 的土方由人工进行清理，并由挖机带走。

在设计要求有底板的沟槽开挖时，沟槽开挖施工至基础底板标高时，应实时达成石子垫层、素砼基础铺设工作。

在前一块达成土方后开挖及垫层、基础施工后，才能进行下一块相邻区块的土方开挖。

（B）沟槽排水为保持开挖的沟槽内无积水直到施工达成，所以一定认真做好沟槽排水工作。

第一在沟槽顶面双侧设排水渠以堵截地面上的雨水和明水流入沟槽内；此外在槽底双侧设置排水明沟，并在每个井段设置集水坑，并装备足足数目的水泵进行抽水，保证沟槽内无积水。

（C）车辆行车及机械装备土方不得聚积在沟槽边，可组织车辆将开挖出的土方进行暂时转移。

车辆所经过的场所利用原道路，车辆远离沟槽围护行走。

计划配置发掘机及自卸车，实质按施工进度及天气、交通等状况增减机械。

B组织、协调管理开挖由项目经理直接负责，控制好人员、机械，保证开挖工序的稳步进行，施工员做好丈量放线，控制好边坡的稳固，由专职安全员组织人员实时检查安全状况，边坡稳固状况由专业技术负责人特意负责，全天候检测，并实时上报检测数据。

现场协调由施工员负责，主要负责协调沟槽土方开挖和土方运输的施工。

提早编制好开挖进度计划表，组织人员机械施工。

C应急举措及注意事项（ A）应急举措在基槽开挖时期，设专人检查基槽稳固，发现问题实时能报相关施工负责人员，便于实时办理。

在施工中如发现局部边坡位移较大，须立刻停止开挖，待稳固后持续开挖。

如施工过程中发现水量过大，实时增设井点办理。

项目部应建立以项目经理为首的应抢营救指挥小组，不按期的举行应抢营救方案的演习。

沟槽开挖施工工艺

沟槽开挖施工工艺一、引言沟槽开挖是在建筑、道路、管道等工程中常见的一项施工活动。

准确地进行沟槽开挖工作，对于保证工程质量、确保施工进度具有重要意义。

本文将介绍沟槽开挖施工的基本工艺和注意事项。

二、前期准备1. 审查设计图纸：在开始开挖工作之前，施工人员应仔细审查相关设计图纸，了解沟槽的尺寸、形状以及土方开挖量等关键信息。

2. 勘测和标定：施工单位应进行现场勘测，确定沟槽的具体位置和尺寸，并进行标定，以确保开挖的准确性。

3. 安全警示：在施工现场设置合理的安全警示标志，警示工作人员和过往行人注意施工区域，并采取必要的防护措施，如搭建围挡、设置警示线等。

三、沟槽开挖的工艺步骤1. 清理施工区域：在施工前，需要清理施工区域，将任何妨碍施工的障碍物移除，确保施工区域干净整洁。

2. 标线定位：在施工现场进行标线定位，根据设计图纸的要求，在地面上进行标记，以指示沟槽的位置和尺寸。

3. 机械开挖：根据设计要求，使用适当的机械设备进行沟槽的开挖工作。

在挖掘过程中，应注意保持沟槽的平整度和边坡的稳定性，避免发生坍塌。

4. 清理挖掘物：将挖掘物清理出沟槽，确保沟槽底部和边坡的纵横均匀，以保证施工后的填土工作。

5. 工程检查：在挖掘工作完成后，进行工程检查，确保沟槽的尺寸、形状和深度符合设计要求，满足工程施工的需要。

四、施工注意事项1. 安全措施：开挖施工过程中应严格遵守安全操作规程，工人必须佩戴符合标准的安全帽、安全鞋等个人防护装备，并使用验证合格的机械设备。

2. 避免影响周边结构：在进行沟槽开挖工作时，要避免对周边结构造成影响，比如建筑物的基础、管道等，通过合理的施工序列和支护措施来确保施工安全。

3. 控制地下水位：对于地下水位较高的施工现场，应采取相应的措施，有效控制地下水位，以防止挖掘过程中出现塌方或坍塌。

4. 环境保护：在施工过程中要遵守环境保护要求，将挖掘物和废弃物进行分类处理，减少对周围环境的污染。

5. 施工质量控制：施工过程中要进行实时监测和质量控制，确保沟槽的尺寸、形状和平整度满足设计要求。

沟槽开挖施工方案

沟槽开挖施工方案1、沟槽采用挖掘机开挖。

2、施工顺序原则上按由下游至上游的施工顺序施工，以利坑槽的临时排水。

3、坑槽深度超过3m且土质较差的地段采用支护。

4、开挖宽度为结构底基础宽度两边各加工作宽度支撑、模板的厚度而定。

5、施工中应利用截水沟等方法防止地面水流入沟坑内造成塌方或基土破坏。

雨天施工时，若不能及时进行下一工序时，基底设计高程（注意：实际开挖高程应为设计高程减去管厚加上基础和垫层厚），以上宜留20厘米左右一层不挖，待下一工序进行前方予以开挖。

6、每一段沟槽内采用明沟排水。

如按从下游至上游方向逐段推进施工的，可以利用已完成的管道无市政管网排走。

如分段施工可设置临时集水井配合抽水机以满足施工临时抽水需要。

7、挖出的土多余部分直接运至指定地点，其余暂时转移至离坑边2米以外的位置堆放以备回填之用，不应堆在基坑顶边，以免加重土坡压力和阻碍操作及运输。

8、基坑底面土不得超挖或扰动（指挖松或浸泡等）。

若发生超挖或扰动，应将扰动部分清除，并将超挖和清除位置填回石粉或碎石、砂，并予夯实。

9、基坑挖至设计高程，应迅速进行复核中线和水平，无误后立即浇筑素砼垫层覆盖，匆使长期暴露而被地下水或雨水浸泡。

土方开挖采用挖掘机进行开挖，人工配合。

沟槽开挖土方调至填方区填土或用自卸车外运至指定地点弃土。

在开挖前，沟槽的断面，开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。

在开挖过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。

为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，挖至离设计标高前20～30cm时用人工开挖、检平，尽量避免超挖现象。

若有超挖，应将扰动部分清除，并必须用中砂回填，用平板震动器振实。

开挖要保证连续作业，衔接工序流畅，分段开挖，每段长约以3-5个检查井为一段，以减少塌方或破坏土基，同时要注意边坡土体及支挡板变化，出现问题及时处理。

减少意外事故。

沟槽土方施工

沟槽土方施工1清表1、伐树、除根如果不清除结合面上的草木等有害杂物，沟槽回填后一旦杂物腐烂变质，地基将发生松软和不均匀沉陷等现象，为了预防这种情况，就必须在开挖之前做好伐树、除根和表层土壤处理工作。

将管道开挖范围内的树根、草丛全部挖除。

可采用人工方法或机械方法。

注意的是对草丛等不能用火烧的办法。

2、表土处理如基底的表层土系腐植土，则须用挖掘机或人工将其表层土清除换填，并予以分层压实，如发现草碳层、鼠洞裂缝都必须注意处理好，以防造成日后塌陷。

耕地上筑填施工之前，预先填平压实，如其中有机质含量和其它杂质较多时，碾压时因弹性过大，不易压实，应换填干土。

2测量放线(1)测量放线工作由专职的测量员负责，严格测设记录和校核建档制度，采用已经校验的仪器。

根据设计图纸及交桩记录，核对水准点，建立临时水准点，做好保护工作，并进行闭合复测，消灭累计误差。

(2)所有测时控制点施工前均应进行复测，复测精度必须满足有关规范要求，施工过程中应妥善保护并进行定期复测。

对于施工过程中需增设的临时测量控制点，其埋设和测量精度应满足有关规范要求，所有测量控制点和测量精度经监理人员同意后方可使用。

(3)原有导线点不能满足施工要求时，应进行加密，保证在道路施工的全过程中，相邻导线点间能互相通视。

(4)导线起讫点应与设计单位测定结果比较，测量精度应满足设计要求，坐标相对闭合差为±1/10000。

(5)恢复中线时应注意与结构中心、相邻施工段的中线闭合，发现问题应及时查明原因，并报送监理或业主。

(6)在使用设置的水准点之前应仔细校核，并与国家水准点闭合，超出允许误差范围时，应查明原因并即时报告有关部门。

如发现个别导线点受施工影响时，应将其移出影响范围之外。

(7)各井段间控制高程和轴线的龙门架在管道基础、管道安装时应认真校核。

道路施工时每断面应测设5～7个点，做好测量记录，并交甲方、监理验收。

3开挖沟槽：清表结束后（表层耕作土或垃圾）按设计中心线放出管线线位置，确定开挖断面，用人工修整，要用一部分边沟土方在外侧修筑埝挡水．边沟保持畅通与附近水系联通。

土方开挖工程施工工艺标准

土方开挖工程施工工艺标准土方开挖工程施工工艺标准一、施工准备施工机具：1.反铲挖掘机.2.自卸汽车.作业条件1.土方开挖前,应根据施工方案的要求,将施工区域内的地下、地上障碍物清除和处理完毕.2.设置排水防洪设施,在施工区域内,设置临时或永久性排水沟,或在场地周围地段修筑挡水堤坝,在较高处设置截水沟或排洪沟,阻止地面雨水流入施工区域内.3.建筑物位置的标准轴线桩,构筑物的定位控制桩,标准水平桩及灰线尺寸,必须经过检查,并办完预检手续.4.夜间施工时应合理安排工序,防止错挖或超挖,施工场应根据需要安设照明设施,在危险地段应设置明显标志.5.开挖低于地下水位的槽、管沟时、应根据当地工程地质资料、采取措施降低地下水位,一般要降至低于开挖底的0.5m,然后再开挖.6.在滑坡地段挖方时,应符合下列规定.1施工前应熟悉工程地质勘察资料,了解现场地形,地貌及滑坡迹象等情况.2不宜在雨期施工.3尽量遵循先整治后开挖的施工程序.4不应破坏挖方上坡的自然植被和排水系统,防止地面水涌入土体.5严禁在滑坡体上部弃土或堆放材料.7修建临时设施,修好现场供水、供电、供压缩空气当开挖砼时管线、并试水、试电、试气、搭设必须的临时工棚工具、材料库、维修棚、休息棚、茶炉棚等.8作好设备试运转,对现场挖土,运输车辆及各种辅助设备进行维修检查,试运转,并运往现场.9.在软土地区开挖基坑槽或管沟时、除按相应规定外,尚应符合下列规定：1施工前必须做好地面排水和降低地下水位工作,地下水位应降低至基低以下-1.0m后,方可开挖,降水工作应持续至回填完毕.2施工机械行驶道路应填筑适当厚度的碎砾石,必要时应铺设工具式路基箱板或梢排等.10.在胀土地区开挖基坑槽或管沟时,除按相应规定外,沿应符合下列规定.1场地平整后,至基坑槽或管沟开挖宜间隔一段时间,以减少基土的胀缩变形.2开挖前应做好排水工作,防止地表水施工用水和生活废水浸入施工场地或冲刷边坡.二、操作工艺1.在天然湿度的土中,开挖基础坑槽和管沟时,当挖土深度不超过下列数值规定时,可不放坡、不加支撑.1密实、中密的砂土和碎石类土充填物为砂土为2硬塑、可塑的轻亚粘土及亚粘土为3硬塑、可塑的粘土和碎石类土充填物粘性土为4坚强的粘土为超出上述规定深度,在5m以内时,当土具有天然湿度,构造均匀水文地质条件好,且无地下水,不加支撑的基坑槽和管沟,必须放坡,边坡最陡坡应符合下规定不加支撑深度在5m内的基坑槽、管沟边坡的最陡度不加支撑注：1.静载指堆土或材料等,动载指机械挖土或汽车运输作业等.静载或动载距挖方边缘的距离应保证边坡和直立壁的稳定,堆土或材料应距挖方边缘以外,高度不超过.2.当有成熟施工经验时,可不受本表限制.2.基坑槽、管沟的开挖应连续进行,尽快完成,施工中应防止地面水流入坑沟内,以免边坡塌方或基土遭到破坏；采用机械开挖基坑槽或管沟时,可在基底标高以上预留一层用人工清理,其厚度应根据施工机械确定.3.开挖浅的条形基础、如不放坡时,应先沿灰线直边切出槽边的轮廓线,一般粘性土可自上而下分层开挖,每层深度以60cm为宜,从开挖端部逆向倒退按踏步型挖掘碎石类土,先用镐翻松,正向挖掘,每层深度视翻土厚度而定,每层应清底和出土然后逐步挖掘.4.沟端开挖法,反铲停于沟端,后退挖土,往沟一侧弃土或装往汽车运走,挖掘宽度亦不受机械最大挖掘半径限制,同时可挖到最大深度,其最大一次挖掘宽度为反铲有效挖掘半径的2倍,或采用嵊沟端开挖法完成作业.1沟侧开挖法,反铲停于沟侧,沿沟边开挖,汽车停在机旁装土,或往沟侧卸土,本法铲臂回转角度小,能将土弃于距沟边较远的地方,但边坡不好控制,一般用于横挖土层和需将土方卸到离沟边较远的距离时使用.2沟角开挖法,反铲位于沟前端的边角上,随着沟槽的掘进,机身沿着沟边往后作形移动,臂杆回转角度平均在45度左右,适用了开挖土质较硬,宽度较小的沟槽.5.基坑槽管沟的直立壁和边坡,在开挖的过程和敞露期间应防止塌陷必要时应加以保护；在挖方上侧弃土时,应保证边坡和直立壁的稳定,当土质良好时,抛于槽边的土方或材料应距槽沟边缘0.8m以外,高度不宜超过1.5m.在柱基周围、墙基或围墙侧,不得堆土过高.在挖方下侧弃土时,应将弃土堆表面整平并向外倾斜,弃土堆表面应低于相邻挖方场地的设计标高,或在弃土堆与挖方场地之间设置排水沟,防止地面水流入挖方场地.6.在挖方边坡上如发现岩土内有倾向于挖方的软弱夹层或裂隙面时,应通知设计单位采取措施,防止岩土下滑.7.开挖基坑槽或管沟时,应合理确定开挖顺序和分层开挖深度,当接近地下水位时,应先完成标高最低处的挖方以便于在该处集中排水,开挖后,在挖到距槽底50cm以内时,测量放线人员应抄出距槽底50cm干线,向每条槽端部20cm处每隔2-3m,在槽帮上钉水平标高小木橛,在挖至接近槽底标高时,用尺事先量好的50cm标准尺杆随时以小木橛上平梭该槽底标高,最后由两端轴线中心线引桩拉通线,检查距槽边的尺寸,确定槽宽标准据些修整槽帮,最后清除槽底土方,修底铲平.8.开挖浅管沟时,与浅条形基础开挖基本相同,仅沟帮不切直修平,标高按龙门板下返沟底尺寸,符合设计标高后,再从两端龙门板下的沟底标高上返50cm,拉小线用尺检查沟底标高,最后修整沟底.9.开挖放坡的坑槽和管沟时,应先按施工方案规定的坡度,粗略开挖,再分层按坡度要求做出坡每隔3m左右做一条,以此线为准可进行铲坡,深管沟挖土时,应在沟帮中留出宽80cm左右的倒土台.10.开挖大面积浅基坑时,沿坑面开挖,挖出的土方装入手推车或翻斗车,由未开挖的一面运至弃土地点.11.开挖基坑槽的坑,在场地有条件堆放时,一定留足日填需用的好土,多余的土方应一次运至弃土处,避免二次捣运.12.基坑槽或管沟需设置坑壁支撑时,应根据开挖深度,土质条件,地下水位,施工方法,相邻建筑物和构筑物等情况,进行选择和设计,支撑必须牢固可靠,确保安全施工.坑壁支撑有钢木支撑、钢木板桩、钢筋砼护坡桩和钢筋砼地下连续墙等.三、坑壁支撑施工要求1.坑壁支撑宜选用质地坚实,无枯节、透节、穿心裂折的松木或柱木,不宜使用杂木.2.支撑应随挖随撑,并严密顶紧牢固严禁挖好后一次支撑.3.挡土板或板桩与坑壁的填土要分层回填夯实,使之严密接触.4.埋深的拉锚需用挖沟方式埋设沟宽尽可能小,不许采取全部开挖回填方式.抗动土体固结状态,拉锚安装后要预拉紧,预应力不小于设计计算值的5-10%.每根拉锚松紧程度应一致.5.锚杆埋设,其锚固段应埋在稳定性较好的土层或岩层中,并用水泥砂浆灌注密实,锚固长度经计算或试验确定不得锚固在柱软土层中.6.施工中应及时加固或更换,加固办法可打紧受力较小部分的木楔或增加立柱及横撑等,如换支撑时应先加新撑后拆旧撑,如改支承在砼基础上,须待达到设计要求强度后,方可将被替换的支撑拆除,如基坑附近建筑物有下沉、变形情况,应立即分析原因,采取措施处理.7.对深基坑开挖,除观测邻近建筑物变形外,还应测试桩和支撑的内应力,当内应力达到设计值的90%时或支护变形大于10mm时要采取防范措施. 8.支撑的拆除应按回填顺序依次进行,多层支撑应自下而上逐层拆除,拆除一层,经回填夯实后,再拆上层,拆除支撑时,应注意防止附近建筑物产生下沉和破坏,必要时采取加固措施.土方开挖特殊问题的处理：在土方施工中,产生滑坡和塌方的原因主要有：1边坡坡度不够,倾角过大,土体因自重及雨水或地下水浸入,剪切应力增加,内聚力减弱,使土体失稳而滑动或塌方.2开堑挖方,不合理的切割坡脚,或坡脚被地表、地下水冲蚀；共或斜坡段下部被冲沟、排水沟所切,地表地下水浸入坡体,或开坡放炮将坡脚松动等原因,使斜坡坡度加大,破坏了土体岩体的内力平稳,使上部土体或岩体失去稳定而滑动或塌方.3土体或岩体本身层理发达,破碎严重,或内部夹有软弱层如软泥,受水浸后滑动或塌落.4土层下有倾斜岩层,或夹层倾斜度较大,或土层下的岩层虽近于水平,但距边坡过近,边坡倾度过大,在堆土或堆置材料荷载和地表地下水作用下,增加了土体的负担,降低了土与土、土体与岩面之间的抗剪强度而引起滑坡或塌方.5土工构筑物如路堤、土坝设置在尚未稳定的古老滑坡上,或易滑动的坡积土层上,填方增荷后,重心改变,在外力和地表地下水作用下,触发古老滑坡复活,再次产生滑坡.处理措施方法1排除地面水1做好泄洪系统,在滑坡的范围外设置多道环形截水沟,以拦截附近坡面的地表水.为防止水沟被淤塞和减少地表水下渗,应做好截水沟上方坡面的整平和压实工作.2在滑坡区域内,修设排水系统,疏导地表、地下水,阻止其大量滑坡段内冲刷地基.主排水沟宜与滑坡滑动方向一致,沟底设防渗层；支排水沟与滑坡方向成30.－45.斜交,防止冲刷坡脚.无条件修筑正式排水工程,做好现场临时排水泄洪设施或保留原有场地自然排水系统,并进行必要的整修和加固.3处理好滑坡区域附近的生产及生活用水,防止浸入滑坡塌方地段.2排除地下水1如因地下水的活动有可能形成山坡浅层滑坡时,可采用支撑盲沟.盲沟应布置在平等于滑坡滑动方向有地下水露头处.2设置坡面拱形治水沟,各拱互相连接,使水路通畅.亦可随边坡高度分层砌筑拱圈.3滑坡体施工中的预防措施方法1加强地质勘察和调查研究,注意地质构造如岩土性质、岩层生成情况、岩层倾角,裂隙节理分布等及地表、地下水流向和分布.认真规划,采取合理的施工方法,避免破坏土坡地表的排水、泄洪设施,消除滑坡、塌方因素,保持坡体稳定,预防滑坡、塌方发生.2保持边坡有足够的坡度,避免随意切割坡体尽量削成较平缓的坡度或做成台阶形,使中间有1－2个平台以增加稳定.土质不同时,视情况分削去,以减轻边坡负担.以坡脚处有弃土条件时,将土方填至坡脚,筑挡土堆或修筑台地.如整平时挖方时必须切割坡脚且不设挡土墙时,一般应按切割深度,将坡脚随原自然坡度由上向下削坡,逐渐挖至要求的坡脚深度.3尽量避免在坡脚处取土,在坡肩上设置弃地区,以免破坏原边坡的自然平稳造成滑坡.在斜坡地段挖方时,应遵守由上至下分层的开挖程序.位于斜坡层上的填土,应验算其稳定性,防止填土沿坡面滑动.在斜坡上填方时,应遵守由下往上分层填压的施工程序,避免集中弃土.一般还应在斜坡的坡脚处堆筑能抵抗滑坡体下滑的土堆体,并使堆填土的坡度不陡于原坡体的自然坡度,使之起反压作用,以阻挡坡体滑动增加边坡稳定.4对可能出现的浅层滑坡,如滑坡土方量不大时,最好将滑坡体全部挖除；如土方量较大不能全部挖除,且表层破碎含有滑坡夹层时,可对滑坡体采取深翻、推压,打乱滑坡夹层,表面压实等措施,减少滑坡因素.5发现滑坡裂缝,及时填平夯实；沟渠开裂漏水及时修复.9.在软土地区开挖基坑槽或管沟时,应符合下列规定：1相邻基坑槽和管沟开挖时,应遵循先深后浅或同时进行的施工顺序,并应及时作好基础.2在密集群桩上开挖基坑时,应在打桩完成后隔一段时间,再对称开挖,在密集群桩附近开挖基坑槽时,应采取措施防止桩基移位.3基坑槽开挖后,应尽量减少对基土的扰动,如基础不能及时施工时,可在基底标高以上留-0.3m土层不挖,待作基础挖除.10.在膨胀地区开挖基坑槽或管沟时,应符合下列规定：1开挖后,基土不得受烈日曝晒或雨水浸泡,必要时可预留.2采用砂地基时,应将砂浇水至饱和时再铺填夯实,不得采用向基坑或管沟内浇水使砂沉落的施工方法.11.雨期施工应符合下列规定1雨期施工的工作面不宜过大,应逐片逐段的分期完成,重要的或特殊的土方工程,应尽量在雨期前完成.2雨期施工中应有保证工程质量和安全施工的技术措施,并应随时掌握气象变化情况.3雨期施工前,应对施工场地原有排水系统进行检查,疏浚和加固,必要时应增加排水措施,保证排水畅通,在施工场地周围应防止地面水流入场地. 4雨期施工前,应保证现场运输道路畅通,道路路面应根据需要加铺炉渣砂砾或其它防滑材料,必要时应加高加固路基,道路两侧应修好排水沟,在低洼积水处应设置涵管以利泄水.5雨期开挖基坑或管沟时,应注意边坡稳定,必要时可适当放缓边坡,坡度或设置支撑,施工时应加强对边坡和支撑的检查.6雨期开挖基坑或管沟时,应在坑槽外侧围以土堤或开挖水沟,防止地面水流入.12.冬期施工应符合下列规定1土方工程不宜在冬期施工,如必须在冬期施工时,其施工方法应经技术经济比较后确定,施工前应周密计划,做好准备,做到连续施工.2采用防止冻结法开挖土方时,可用冻结前用保温材料覆盖或将表层土翻耕耙松,其翻耕深度应根据当地气候条件确定,一般不小于0.3m.3松碎冻土VS机具和方法,应根据土质、冻结深度、机具性能和施工条件等确定,当冻土层厚度较小时,可采用铲运机、推土机、或挖土机直接开挖.当浆土层厚度较大时,可采用松土机,破冻土犁,重锤冲击,或爆破法松碎. 4融化冻土应根据工程量大小,冻结深度和现场条件选用锯末或谷壳焖火烘烤法、蒸汽或热水循环针法和电热法等.融化时应按开挖顺序分段进行,每段大小应适用当天挖过的工程量.5开挖基坑槽或管沟时,必须防止基础下的基土遭受冻结,如基坑槽开挖完毕至地基与基础施工或埋设管道之间有间歇时间,应在基底标高以上预留适当厚度的松土或用其它保温材料覆盖.6冬期开挖土方时,如可能引起邻近建筑物或构筑物的地基或其它地下设施产生冻结破坏时,应采取防冻措施.7在挖方上侧弃置冻土时,弃土堆坡脚至挖方上边缘的距离,应以常温条件下规定距离,再加上弃土堆的高度.8冬期施工时,运输机械和行驶道路均应采取防滑措施,以保证安全.因冻结可能遭受破坏的机械设备、炸药、油料和降低地下水位措施等,应采取保温或防冻措施.四、质量标准一保证项目柱基、基坑、基槽和管沟基底的土质必须符合设计要求,并严禁扰动.土方开挖工程质量检验标准mm五、成品保护1.对定位标准桩、轴线引桩、标准水准点、龙门板等,挖运土时不得碰撞,也不得坐在龙门板上休息.并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求.定位标准桩和标准水准点也应定期测量和检查是否正确.2.土方开挖时,应防止邻近已有建筑物或构筑物、道路管线等发生下沉和变形.必要时应与设计单位或建单位协商采取防护措施,并在施工中进行沉降和位移观测.3.施工中如发现有文物或古墓等,应妥善保护,并应立即报请当地有关部门处理后,方可继续施工.如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等,应加以保护.在敷设有地上或地下管道、电线的地段进行土方施工时,应事先取得有关管理部门的书面同意,施工中应采取措施,以防损坏管线.六、应注意的质量问题1.基底超挖.开挖基坑槽或管沟不得超过基底标高,如个别地方超挖时,其处理方法应取得设计单位的同意.2.软土地区桩基挖土应注意的问题.在密集群桩上开挖基坑时,应在打桩完成后间隔一段时间,再对称挖土.在密集桩附近开挖基坑基坑槽时,应采取措施防止桩基位移.3.基底未保护.基坑槽开挖后,应尽量减少对基土的扰动.如基础不能及时施工时,可在基底标高以上留0.3m土层不挖,待作基础时再挖除.4.施工顺序不合理.土方开挖宜先从低处开挖,分层分段依次进行,形成一定坡度,以得排水.5.开挖尺寸不足.基坑槽或管沟底部的开挖宽度,除结构宽度外,应根据施工需要增加工作面宽度.如排水设施,支撑结构等所需宽度.6.基坑槽或管沟边坡不直不平、基底不平的缺陷.应加强检查,随挖随修、并要认真验收.七、土方开挖安全技术措施1.基坑开挖时,两人操作间距应大于2.5m,多台机械开挖,挖土机间距应大于10m,挖土应由上而下,逐层进行,严禁先挖坡脚或逆坡挖土.2.挖土方不得在危岩、孤石的下边,或贴近未加固的危险建筑物的下面进行.3.基坑开挖应严格按要求放坡,操作时应随时注意土壁的变动情况,如发现裂纹或部分坍塌现象,应及时进行支撑或放坡,并注意支撑的稳固和土壁的变化.4.机械多台阶同时开挖,应验算边坡的稳定,挖土机离边坡应有一定的安全距离,以防坍方,造成翻机事故.5.深基坑上下应先挖好阶梯或支撑靠梯,或开斜坡道,采取防滑措施,禁止踩踏支撑上下,坑四周应设安全栏杆.6.人工吊运土方时,应检查起吊工具,绳索是否牢靠,吊斗下面不得站人,卸土堆应离开坑边一定距离,以防造成坑壁坍方.八、施工注意事项1.在土方开挖的过程中,如出现滑坡迹象如裂缝、滑动等时,应立即采取下列措施：1暂停施工,必要时所有人员和机械撤至安全地点.2通知设计单位提出处理措施.3根据滑坡迹象设置观测点, 观测滑坡体平面位移和沉降变化,并作好记录.2.土方开挖过程中要保护好,排水和降低地下水位系统,合理安排土方运输车的行走路线及弃土场地.3.施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水降低地下水位系统,并随时观测周围的环境的变化.4.土方工程施工,应经常测量和核对其平面位置,水平标高和边坡坡度平面控制,桩和水准控制点采取可靠的保护措施,定期复测和检查,土方不应堆在基坑边缘.。

沟槽开挖施工方案

沟槽开挖施工方案施工方法及要求沟槽开挖采用机械开挖和人工清理相结合的方式，确保开挖质量和安全。

在开挖前，应进行地质勘察和土壤试验，以确定开挖深度和土方开挖量。

开挖时应注意不要损坏管线和构筑物，并及时清理槽底淤泥。

3.2支撑施工方法及要求沟槽开挖后，应及时进行支撑施工，以确保施工安全。

支撑材料应符合规范要求，并按设计要求进行安装。

在支撑过程中，应注意管线和构筑物的保护，防止损坏。

3.3回填施工方法及要求回填采用机械回填和人工压实相结合的方式，确保回填质量和稳定性。

回填土应符合规范要求，并按设计要求进行压实。

在回填过程中，应注意管线和构筑物的保护，防止损坏。

回填完成后，应进行验收，并确保沟槽平整、稳定。

三、外运弃土本工程土方开挖量约25万m3，弃土应按规定要求进行分类、清理和运输。

弃土应运往指定场地进行填埋或利用，不得乱倒乱堆。

运输过程中，应注意车辆安全和道路交通秩序，避免对周边环境造成污染和影响。

四、回填回填工作应在沟槽开挖和支撑工作完成后进行。

回填土应符合规范要求，并按设计要求进行压实。

在回填过程中，应注意管线和构筑物的保护，防止损坏。

回填完成后，应进行验收，并确保沟槽平整、稳定。

在根据工管部门技术交底的管道管沟开挖宽度的基础上，测量员应在管沟中线两侧测放开挖边线，并用白灰作出标识。

同时，在管线的拐点处以及直线段每5-10米（压力管道不大于15米）设置高程及中线控制桩。

控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。

控制桩必须稳固，不被扰动，最好有保护措施。

控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除。

根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上。

在人工开挖时，根据土质的性质，作业人员应自行选择合适的开挖工具。

随时用钢卷尺检测沟槽的开挖深度和沟底宽度。

沟槽开挖施工要求

沟槽开挖施工要求
1、机械开挖至设计基底标高以上20cm时，应改为人工清底，做到随开挖、随测量、随清底。

对于超挖部分应采用砂石进性回填、夯实、不得回填泥土，换填厚度不小于40cm，压实系数不得小于95%。

开挖完成后尽快进行管道施工，减少因边坡不稳定导致塌方影响施工的因素。

2、大型施工机械在沟槽边作业时，要保留不小于2m的安全距离，防止机械造成沟槽边坡失稳坍塌事故发生。

3、沟槽边堆土，保留不小于1.0m安全距离，土方堆土高度不大于1.5m，防止坡顶堆土造成沟槽边坡失稳坍塌事故发生。

4、沟槽边1米处沿沟槽走向设1.2米高安全防护警示标志，在沟槽边0.5米处围防汛埂，以防雨水冲槽。

5、沟槽开挖过程中，要加强土体监控，随时注意沟槽两侧土体的位移和边坡稳定情况，加强边坡支护，施工人员不能站在开挖后的沟槽边缘，防止土体的坍塌、滑坡。

对于出现事故征兆的地段，要停止施工，进行安全整改符合要求后才能继续施工。
