潜水排污泵安装注意事项

潜水排污泵安装工艺

潜水排污泵安装工艺
潜水排污泵是一种常用的污水处理设备，其安装前需要进行一些准备工作。

首先，需要检查潜水排污泵的规格和性能是否符合图纸和标书要求，同时检查设备相关的文件是否齐全。

其次，需要检查设备外表是否有变形或零件是否齐全。

此外，还需要复测土建工程的标高是否符合设计图纸要求，并检查所有埋件留孔是否符合安装条件。

在进行设备安装时，需要注意以下几点。

首先，潜水泵的位置偏差应控制在±10mm范围内，并安装泵底座，调整水平度偏差不大于1/1000.其次，弯座下法兰的垂直允许偏差应控制在1/1000，弯座上法兰的横向水平度偏差不大于1/1000.第三，水泵叶片外缘与壳体间的径向间隙应均匀，其间隙偏差值不大于产品技术规定40%。

第四，耦合装置与水泵出口法兰的连接应按制造厂规定的力矩扳手拧紧，连接必须牢靠，耦合装置应保证潜水泵放下时自动准确地连接。

第五，双导杆安装应保证相互平行垂直，平行度偏差不大于±2mm，垂直度偏差应小于1/1000，全长偏差值应不大于±3mm。

第六，双导杆安装后应确保潜水排污泵能顺利地吊上吊下。

第七，潜水泵电缆
应安装整齐、牢固、长度合适，不得有过量松驰而产生晃动，电缆外表面不得有任何裂痕、机械损伤现象。

第八，所有出水管道、弯管、过墙管道系统联接整齐，法兰处应联接紧密无间隙。

最后，潜水排污泵的绝缘应可靠，用1000V高阻表测得电缆示端绝缘电阻值不得小于5MΩ。

潜水排污泵安装方案

潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。

它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。

为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。

下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。

步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。

一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。

同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。

步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。

通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。

一般来说，控制器应安装在泵井或靠近其它设备的地方。

连接好电源和控制器后，检查一下控制器是否正常运行。

步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。

将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。

接下来，将泵与排水管道连接起来。

连接时要确保连接牢固，防止漏水。

同时，应在连接处使用密封胶圈，以防止污水泄漏。

步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。

确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。

这样可以防止水渗入电缆和控制器，保证安全运行。

步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。

首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。

调整控制器中的参数，以便根据实际需求控制泵的启动和停止。

步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。

检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。

潜水排污泵使用时的注意事项

潜水排污泵使用时的注意事项潜水排污泵是一种常见的水处理设备，常用于排出污水、雨水等，以保持环境清洁和卫生。

当使用潜水排污泵时，有一些紧要的注意事项需要遵守，以确保设备的安全性和最佳性能。

一、设备选择在选购潜水排污泵之前，应依据需要选择适当的设备。

选择时需考虑以下因素：1.使用场合：选择适应不同场合和环境的设备，例如：清水泵、污水泵、混凝土泵等。

2.泵的工作流量、扬程和动力：确保选择的潜水排污泵能够充足实际使用要求。

3.泵的材料：选择适合使用环境的材料，如：不锈钢、铸铁、钢铁等。

4.电源：依据工作场所的电力供应情况来选择适当的电源类型。

5.噪音：选择噪音小、稳定运行的设备。

二、设备安装1.进行安装前，需先将电源断开。

2.安装过程中要遵守潜水排污泵使用说明书中的安装要求，不要更改原有的接线方式和位置。

3.安装好设备后，需要注意电气安全问题，应接地和接零。

4.安装位置和安装方式应依据潜水排污泵的大小和重量来确定。

如泵的重量较大，应选择较为稳固的基础进行安装。

5.要确保安装好的设备的进、出水孔口处不会受污水、泥沙等堵塞。

6.潜水排污泵的安装角度不能超过泵的极限角度，一般为15度左右。

7.对于大功率的潜水排污泵，应设置液体流动保护开关。

三、设备运行1.在设备使用前，应向设备灌入水，使设备及其附件浸泡5—10分钟。

2.在设备启动前，应检查设备是否安装稳固，检查设备的安全保护装置是否牢靠。

3.运行时，应注意泵体温度变化，如发觉泵体温度过高，应停止运行，并进行检修。

4.运行中，如发觉漏水或水声大等异常情况，应适时关闭电源，进行检测和维护和修理。

5.排水站应设置开关箱、照明等附属设备。

6.计算潜水排污泵运行期间的最高工作温度，将开停时间分成2—3段，以便让潜水排污泵冷却。

7.长期停用的潜水排污泵需要防锈措施，以免影响设备性能。

四、设备维护1.定期清理设备、孔口和泵腔等部分。

2.检查管路和密封处是否有异物，必要时进行清洗。

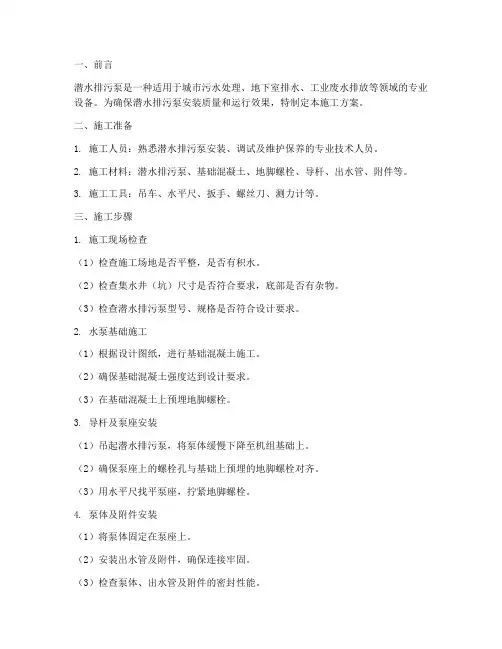

潜水排污泵安装施工方案

一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。

为确保潜水排污泵安装质量和运行效果，特制定本施工方案。

二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。

2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。

3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。

三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。

（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。

（3）检查潜水排污泵型号、规格是否符合设计要求。

2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。

（2）确保基础混凝土强度达到设计要求。

（3）在基础混凝土上预埋地脚螺栓。

3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。

（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。

（3）用水平尺找平泵座，拧紧地脚螺栓。

4. 泵体及附件安装（1）将泵体固定在泵座上。

（2）安装出水管及附件，确保连接牢固。

（3）检查泵体、出水管及附件的密封性能。

5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。

（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。

（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。

四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。

2. 施工人员应具备相关技术和安全操作知识，确保施工安全。

3. 严格按照施工步骤进行操作，确保安装质量。

4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。

五、验收1. 施工完成后，由相关单位进行验收。

2. 验收合格后方可交付使用。

本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。

潜水排污泵安装与施工细节

管道安装：按照设计图纸和相关规范进行管道安装，确
保管道的密封性和稳定性
泵的安装：将泵按照设计图纸和相关规范进行安装，确
保泵的稳定性和安全性
电缆连接
电缆线应固定好，避免松动和晃动。
电缆应选择防水、耐腐蚀、耐油、耐高温的多层胶皮电缆。
电缆线应接入潜水排污泵的接线盒内，并确保密封良好。
电缆线应远离高温和易燃物品，并保持干燥。
安装时应确保泵的基础平整、稳固，确保泵在工作过程中不会发生倾斜或位移。
潜水排污泵的电缆连接应牢固、可靠，电缆不能承受外力。
安装时应确保泵的进、出口法兰连接密封良好，螺栓紧固。
维护保养要求
定期检查潜水排污泵的密封件和轴承，确保其正常运转。定期清理潜水排污泵的吸入口和出水口，防止堵塞。定期检查潜水排污泵的电缆和电机，确保其绝缘良好。按照厂家推荐的润滑油型号，定期为轴承添加润滑油。
关闭出水阀，打开水泵的排气阀，启动水泵，排尽泵体内的空气。
添加标题
添加标题
添加标题
添加标题
检查水泵和电机是否牢固安装，确保无松动现象。
缓慢打开出水阀，观察出水流量和压力是否正常，如有异常及时处理。
03 潜水排污泵的注意事项
安全注意事项
确保电源连接正确，防止短路或断路
定期检查潜水排污泵的密封件和轴承，确保正常运转
安装电机
检查电机是否完好无损
将电机放置在适当的位置，确保稳定牢固
连接电机的电源线和控制线
完成电机的安装后，进行测试运行确保正常工作
连接管路
确定管路走向和布局清理管路内壁并确保畅通连接管路并固定检查管路密封性和连接牢固性
灌水试验

排污潜水泵安全操作规程

排污潜水泵安全操作规程第一章总则第一条为规范排污潜水泵的使用、维护、保养和管理，保障操作人员的人身安全和设备的正常运行，制定本安全操作规程。

第二章设备使用安全第二条用户在使用排污潜水泵前应进行专业培训，了解排污潜水泵的工作原理、操作方法等基本知识。

未经培训人员不得擅自操作排污潜水泵。

第三条排污潜水泵应固定设在操作间内，阻止泵外露出动轴或传送带等，以防止意外事故的发生。

第四条安装排污潜水泵应遵循以下原则：选择安装位置时应选择无垃圾物质容易进入的地方，尽量避免沉淀物进入泵体；安装时应涂抹密封胶，严防漏水。

第五条泵机和电机的轴罩、接线盒等金属构件应有良好的接地保护。

第六条潜水电缆和导线的接头应完好，接口处应有防水措施。

第七条确保电源有良好的接地，并配备功率适当的漏电保护装置。

第八条排污潜水泵在启动前应检查电源有无联通，确认无误后才能进行操作。

第三章操作规范第九条操作人员操作排污潜水泵前必须戴好工作用的安全帽、工作服和防护眼镜等个人防护装备。

第十条在操作过程中，不得乱拔插电源插头，以防触电事故发生。

第十一条操作人员在开启排污潜水泵前，应确保泵体内没有固体杂物，避免堵塞泵体。

第十二条在启动排污潜水泵前，应确保排水管道畅通，避免因阻塞引起污水倒灌或排水不畅。

第十三条当排污潜水泵连续使用一段时间后，应停机检查泵体是否有水泄漏、异响等异常情况。

第十四条在停机之前，应先关闭电源，待排水管道中已无水流，方可停止排污潜水泵的工作。

第四章维护保养第十五条定期检查及保养排污潜水泵的电缆及电机，确保其正常运行。

第十六条定期对排污潜水泵进行保洁消毒工作，以防污水泵内滋生细菌。

第十七条定期检查排污潜水泵的电线是否破损，如有破损应及时更换。

第十八条定期检查排污潜水泵的密封圈是否完好，如有磨损应及时更换。

第十九条定期检查排污潜水泵的进水口和出水口是否有堵塞，如有堵塞应及时清理。

第五章紧急救援措施第二十条在排污潜水泵发生故障或意外停机时，应立即切断电源并进行检修。

潜水排污泵安全操作规程

潜水排污泵安全操作规程一、操作前的准备1.在操作潜水排污泵之前，应仔细阅读并理解操作手册，并确保已经掌握了操作要点和注意事项。

2.检查潜水排污泵的外观是否有明显的损坏或变形，尤其是电缆和排水管道连接的部分。

3.检查电源线是否有破损和电源插头是否正常接地。

4.检查电流表和电压表是否工作正常，以确保潜水排污泵的电源供应符合要求。

5.确保潜水排污泵的固定螺栓已经适当紧固，以保持设备的稳定性。

二、操作过程1.在操作潜水排污泵之前，必须穿戴好个人防护装备，包括耐酸碱手套、防护眼镜和防护服等。

严禁穿着拖鞋、凉鞋等不适合操作的鞋类。

2.在将潜水排污泵放入污水箱或深井之前，必须切断电源，并确保其稳定地放置在水中，同时确保电缆和排水管道的连接牢固可靠，并保持盖板紧密关闭。

3.当启动潜水排污泵时，应先打开排水阀门，然后再切换电源开关，确保泵内水能够正常排出，避免因泵内无水而导致设备的损坏。

5.在操作过程中，严禁将手、脚或其他物体伸入潜水排污泵中，以避免发生伤害。

6.在操作结束后，应先切断电源，然后再拔出电缆和排水管道的连接，将潜水排污泵取出。

同时，应将潜水排污泵和周围区域进行清洁，将设备放置在干燥通风的地方存放。

三、定期维护1.潜水排污泵的机械部分应定期进行清洗和润滑，以保持其正常运行。

2.定期检查潜水排污泵的电源线和电缆，确保其没有破损或绝缘破裂的现象。

3.潜水排污泵的轴承应定期加注润滑脂，保持其正常润滑。

4.经常检查潜水排污泵的电流表和电压表，确保电源供应的稳定性。

5.定期检查潜水排污泵的固定螺栓是否松动，若有松动应及时紧固。

综上所述，安全操作潜水排污泵时，必须做好操作前的准备，熟悉操作手册，并且在操作过程中保持谨慎并注意观察设备的运行状态。

同时，定期维护和检查潜水排污泵，以确保设备的安全和正常运行。

潜污泵安装方案

潜污泵安装方案1. 背景潜污泵是一种用于排除含有固体颗粒物的污水的设备。

它通常被广泛应用于城市排水系统、污水处理厂、工业废水处理过程以及建筑工地的污水处理等领域。

为了保证潜污泵的正常运行和有效排除污水，正确的安装方案是至关重要的。

本文将介绍潜污泵的安装要求和步骤，以及相关的注意事项，旨在帮助工程人员正确安装和维护潜污泵。

2. 安装要求在安装潜污泵之前，需要满足以下要求：•选择合适的安装位置，确保潜污泵能够顺畅运行，并且易于维护和维修。

•确保安装地点有足够的通风和排水条件，避免潜污泵运行过程中出现过热或积水的情况。

•安装之前，需要进行场地勘察，确定地面的平整度、沉降情况和地下设施的位置，以便进行合理的安装布局。

•确保潜污泵与该区域的供电系统和管道系统连接，以保证正常的供水和排水。

3. 安装步骤3.1 准备工作在安装潜污泵之前，需要准备以下工具和材料：•手持工具（如扳手、起子等）；•排水管道材料（如PVC管道、橡胶密封圈等）；•电缆和电缆保护管；•固定脚手架和支撑物。

3.2 安装潜污泵按照以下步骤进行潜污泵的安装：1.清洁安装区域，确保地面平整干净；2.按照泵的尺寸和重量选择适当的固定脚手架和支撑物，并进行固定；3.将潜污泵低于水位的一端放置在支撑物上，确保潜污泵的入口不被杂物阻塞；4.将潜污泵与电源和排水管道进行连接，使用橡胶密封圈确保连接处密封良好；5.安装并固定好所需的电缆和电缆保护管，确保电缆安全可靠，防止损坏和漏电；6.接通电源，测试潜污泵的工作状态。

3.3 安全事项在安装潜污泵时，需要注意以下安全事项：•在拆卸和安装潜污泵时，必须切断电源，并遵循相关的操作规程，确保人员的安全；•潜污泵的安装位置必须能够承受泵的重量，并具备良好的稳定性，以防止泵在运行过程中发生移动或倾斜的情况；•在接通电源之前，必须检查电缆和电缆保护管是否完好无损，以防止电路短路和漏电，造成意外事故；•在安装完成后，必须定期检查和维护潜污泵，及时清理泵体和排水管道，保证正常运行。

潜水排污泵安全操作及保养规程

潜水排污泵安全操作及保养规程潜水排污泵在工业、生活等领域具有广泛应用，负责排放污水或污液。

然而，如果不遵守操作规程，其使用过程会带来安全隐患和设备故障。

本文将介绍潜水排污泵的安全操作和保养规程，以确保设备安全运行和使用寿命。

操作规程1. 检测设备在使用前，应对设备进行检查。

确保电机、电缆、连接器、浮力球等部分正常操作，且管路和阀门正确连接。

2. 安装设备潜水排污泵应安装在水中。

安装过程中，应确保水的深度符合规定，且设备稳定可靠。

同时，应确保电缆径长式，不可出现拉扯的情况。

3. 启动设备启动设备之前，应确保阀门全部打开并且设备没有任何机械损坏。

首次启动设备时，请注意慢慢开始，以避免设备过度冲击和过载。

4. 保持设备运转潜水排污泵需要根据不同工作环境进行定期保养，以确保设备持续稳定运行。

一旦发现设备出现异常声音、温度或颜色不正常等情况，请立即停机检查。

当设备工作完成或出现故障，请立即关闭电源和阀门。

同时，待设备冷却后再进行维护和拆卸。

保养规程1. 制定保养计划保养计划是确保设备正常运行的重要步骤。

建议制定一个详细的保养计划，并记录实际操作和维护情况。

2. 检查设备每次保养时，都应检查设备的电机、电缆、连接器、浮力球等部分是否正常，确保所有管路和阀门正确连接。

3. 清洗设备污水泵在长时间使用过程中，可能会积累沉淀物、泥沙、纤维等附着物质。

仔细清洗设备，特别是进口和水轮，可以有效提高设备的工作效率和寿命。

4. 更换设备零部件设备的长期使用会导致部件磨损和老化，这可能会导致设备失效或运转不稳定。

根据保养计划，适时更换设备的主要零部件是保养的关键。

设备家需要制定正确的润滑方案和周期。

必须确保使用正确的润滑油、油封和轴承等部件以减少设备摩擦和磨损。

总结潜水排污泵作为常用设备，它的安全操作和维护对于工业、生活等领域有重要意义。

正确使用设备并遵守保养规程，可以大大提高设备的使用寿命，减少故障和安全隐患。

希望本文可以为潜水排污泵的操作和保养提供基础指导。

潜水式排污泵安全操作规定

潜水式排污泵安全操作规定潜水式排污泵是一种专门用于污水处理、排放和转运的泵，通常被用于下水道、污水池、水处理厂等领域。

它可以将水和污水从低处提取并抽送至高处或远离原地。

潜水式排污泵在使用时需要注意安全事项，本文将列出一些潜水式排污泵的安全操作规定。

一、使用前检查在使用潜水式排污泵之前，必须仔细检查它是否正常运转。

以下是需要检查的项目：1.外观检查泵的外表有无明显损伤，并确保前端装置（如叶轮、翅片和轴承）未受损害。

2.电气部分检查设备的电线和电缆是否正常连接以及电源电缆是否与加密器连接在一起。

此外，设备的保护装置必须正常运转。

3.泵装置检查泵的泵壳和泵轴是否完好。

泵轴应轻松地旋转，不应存在任何阻力。

安装前请务必检查与它相连的管道连接是否牢固。

4.安全附件潜水式排污泵使用时，必须附有安全装置，如控制开关、电池掉电保护等等。

请确保这些装置正常运转。

二、安装在安装潜水式排污泵时，请注意以下事项：1.选择安装场所排污泵应安装在不易受损的位置，同时要离潮水线和雨水天线的高度至少0.15米以上。

安装之前请检查设备是否能够承受安装吊带的重量，以便迅速起吊到效果位置。

2.安装管路将管路安装到设备的进出水口。

在翅轮出口和转子出口之间必须安装一台止回阀，以避免其它压力向排污泵倒灌。

3.检查电气接口在安装潜水式排污泵的电气接口时，应遵循下述操作：•建立好地接线•连接电源电缆•连接控制电缆•确保电缆接口已经固定牢固三、使用前及使用中注意事项1.泵浦起動在排污泵启动之前，请确保电气和蓄电池都在正常状态下。

如果排污泵的运行方向不明确，请将泵转动至任意方向，然后确认泵的方向和进水口方向相同，以使整个系统可以正常工作。

2.运行维护排污泵在运转过程中，请保持良好的清洁程度，尤其是排污泵的过滤网，在污泥、淤泥和垃圾内被损坏时可能会被磨坏。

定期清洗泵区域和过滤网，以有效延长设备的使用寿命。

当排污泵运转，人员应保持十分警惕。

在安装实施过程中发现损坏时，请立即停机，并进行检查和修理。

深潜污水泵安装工艺

深潜污水泵安装工艺一、安装前的准备工作1. 确认污水泵的型号和规格，以及安装位置。

2. 检查污水泵和相关管道设备的完好性和适用性。

3. 清理安装位置，确保没有障碍物和杂物。

4. 准备好所需的安装工具和材料。

二、安装步骤1. 安装固定支架：根据安装位置的要求，选择适当的支架进行安装，确保支架稳固牢固。

2. 安装污水泵：将污水泵放置在固定支架上，根据污水泵的操作说明书进行正确的连接和固定。

3. 连接进水管道：根据污水泵的进水接口和相关管道设备的布置，使用合适的接头连接进水管道。

4. 连接出水管道：根据污水泵的出水接口和相关管道设备的布置，使用合适的接头连接出水管道。

5. 接通电源：将污水泵的电源线接入电源插座，并确保电源稳定和可靠。

6. 进行测试和调试：在安装完毕后，进行污水泵的测试和调试，确保其正常运转和流量符合要求。

7. 完善安装：根据具体情况，进行相关配管和电线的保护和固定，确保安装的完整性和安全性。

三、安全注意事项1. 在安装过程中，要确保操作人员的安全，避免发生触电、碰伤等事故。

2. 在接通电源之前，确认所有连接处的紧固件已经固定好，避免发生漏水等情况。

3. 在测试和调试过程中，要保持机器和周围环境的清洁，避免污水泄漏等情况。

四、维护保养1. 定期清洗和检查污水泵的滤网和过滤器，保持其畅通无阻。

2. 定期检查和紧固污水泵的连接件，确保其稳固可靠。

3. 如果发现异常情况（如噪音过大、流量减小等），及时进行维修和调试。

以上是深潜污水泵安装的工艺步骤和注意事项，希望对您有帮助。

潜水泵的安装标准和注意事项潜水泵如何做好保养

潜水泵的安装标准和注意事项潜水泵如何做好保养潜水泵，就是指深井提水的设备。

使用时，整个机组可潜入水中工作。

现已广泛应用于生活用水、矿山抢险、工业冷却、农田浇灌、海水提升、轮船调载等领域。

下面我就潜水泵，就是指深井提水的设备。

使用时，整个机组可潜入水中工作。

现已广泛应用于生活用水、矿山抢险、工业冷却、农田浇灌、海水提升、轮船调载等领域。

下面我就来为大家介绍一下潜水泵的安装标准以及使用注意事项。

潜水泵的安装标准1、排水管路敷设时，与缆线同侧时，低于缆线300mm，严禁使用规格小于水泵出口的管路连接。

2、潜水泵必需加设网箱，网箱的大小为：宽度大于水泵直径300mm，高度不小于水泵高度的1/2，网箱使用40×4mm角铁加工框架，底部用薄钢板、侧部用20mm×20mm钢丝网制作防护网。

3、潜水泵应挺立放置，正常排水时水泵底座离泵坑底板的高度不小于200mm。

4、缆线必需吊挂整齐，附有标识牌。

5、操作按钮使用绝缘板固定在距潜水泵不超过10m的距离；若潜水泵使用80开关掌控时，距潜水泵不超过20m。

6、潜水泵必需悬挂责任牌及性能参数牌。

7、排水点必需安装照明灯，轨道巷内的排水点要同时安装警示牌，确保人员的通行安全。

8、采掘工作面的泵坑蓄水本领无法充分时应搭设平台，平台的宽度不得小于2m，高于水面200m。

9、泵窝大小：排水本领小于20立方米/每小时潜水泵，泵窝蓄水本领不小于2立方米。

排水本领20—40立方米/每小时潜水泵，泵窝蓄水本领不小于4立方米。

潜水泵使用注意事项1、忌不接地潜水泵实行保护接地是国家强制性标准的要求。

只有实行保护接地，才能确保使用时的人身安全。

假如没有保护接地，一旦外壳漏电，就造成潜水泵出水口处的水及抽水的水面带电，危及人畜安全，同时挥霍大量电能。

若将潜水泵的金属外壳与符合国家标准的接地体（接地电阻不大于4Ω）接地连接，当潜水泵外壳漏电时，电流经潜水泵金属外壳、保护接地线、接地体、大地、变压器的工作接地线和电源形成一个闭合回路，当漏电流过大时，特别是火线碰壳时，就能使潜水泵的保护装置动作（熔断器熔断或空气开关跳闸），切断漏电潜水泵的电源。

潜水泵安装安全检查事项

工作行为规范系列潜水泵安装安全检查事项（标准、完整、实用、可修改）编号: FS-QG-70043潜水泵安装安全检查事项Submari ne pump in stallati on safety in specti on matters说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

潜水泵安装后安全检查时注意事项一、安全操作注意事项1.参加潜水泵安装或者提井的操作人员，应经过安全培训，工作时集中精力、密切配合。

2.提升（吊装）任一设备时，吊绳、吊链及其他吊装工具应严格检查，确保符合要求及完好无损，以保证人身和设备安全。

3.对操作电气设备的人员必须经过培训，按电气安全操作规程进行操作。

4.在潜水泵井下部件安装，提井时必须切断电源。

二、井场安全保护措施1.井场应设有避雷装置2.电气设备（控制柜、变压器、接线盒）周围应设有护栏，并设有“咼压危险”标识牌3.地面电缆应通过导管埋于地下，并设有电缆沟，或架空，以防受到损伤。

4.井场应有可靠的接地装置，控制柜、变压器、接线盒、井口都应可靠接地。

三、控制柜（站）安全保护装置及注意事项安全保护装置1）.控制柜（站）均有高低压隔离区2）控制柜（站）均有接地装置，并有接地标志符号3）控制柜（站）进出线及接线盒处均有“高压危险”标志及文字安全注意事项1）控制柜（站）的操作者必须为经过培训的电气技师。

2）操作人员必须遵守电气安全操作规程。

3）控制柜（站）必须可靠接地4）故障检修时必须停电。

四、变压器的安全及注意事项1）高寒地区用变压器应设有防雪罩，防止造成变压器短路。

2）变压器设有接地装置，安装时必须可靠接地。

3）分接开关的操作换挡必须在停电时操作。

4）观察变压器时，必须注意安全，应与带电部件保持一定距离，不宜在高压侧进行观察，以免发生触电事故。

5）带电观察油面温度时，应保持一定距离，从温度计的露出部分观察温度，不得用手触摸温度计。

【知识点】潜水排污泵安装指南及维护保养常识

【知识点】潜水排污泵安装指南及维护保养常识环保查的这么严，今天就给大家讲一讲潜水排污泵安装指南及维护保养常识。

什么是潜水排污泵？潜污泵是潜水式的污水泵，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。

有两种类型：AS、AV型潜水式排污泵。

潜水排污安装指南1、潜水排污泵包含泵头及潜水电机，安装潜水排污泵通常的做法是：先进行水泵基础施工，待水泵机组基础验收合格后，进行泵体及出水管、附件的安装。

2、潜水排污泵通常设置在集水井(坑)内，安装方法分成固定式安装与移动式安装两种形式。

移动式安装比较简单，常用于小型水泵的安装，出水管通常采用软管。

固定式安装较为复杂，该种安装方式通常用于带有自动耦合装置的较大型潜水泵。

其安装顺序是：浇注混凝土基础、导杆及泵座的安装、泵体的安装、出水管及附件的安装。

3、机组基础通常采用混泥土浇注，采用一次浇注法施工。

为保证基础承受较大的荷载，通常将基层做成上小下大的棱台形状，或与集水井(坑)地板浇成一体，基层顶面应水平，并预埋地脚螺栓。

4、导杆及排污泵座的安装：吊起泵体，缓慢下降至机组基础上，泵座上的螺栓孔正对基础上预埋的地脚螺栓，泵座用水平尺找平后，拧紧地脚螺栓。

导杆的底部与泵座采用螺纹、螺栓或插入式并联接，顶部与支撑架相连接，支撑架与导杆通常用碳钢管、不锈钢或镀锌钢管制成。

5、泵体的安装：吊起泵体，将耦合装置(耦合装置、潜水泵及电机通常制成整套设备)放置到导杆内，使泵体沿着导杆缓慢下降，直到耦合装置与泵座上的出水弯管相连接，水泵出水管与出水弯管进口中心线重合。

6、出水管及附件的安装：水泵出水管与出水弯管采用法兰连接，出水管上的其他附件包括闸阀、膨胀节及逆止阀等采用法兰联接。

7、泵体进行检修时，人不必进入集水井(坑)内，可采用人工或机械的办法将泵体从集水井(坑)中用与泵体相连接的铁链提出。

根据泵体重量的大小及实际需求，提升支架可制成永久性支架或临时性支架两种。

潜式排污泵安装与调试方案

潜式排污泵安装与调试方案潜式排污泵为成套装置，由出水弯、自耦合底座、导向杆、提升链、水下电缆等组成。

一、泵安装一般要求1、整体安装的泵，纵向安装水平偏差不大于0.05/1000，横向安装水平偏差不大于0.10/1000，并在泵的进出口法兰面或其它水平面上进行测量。

2、驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时，两串联轴器的径向位移、端面间隙、轴线倾斜应符合设备技术文件或规范的规定。

3、吸入、输出管道要有各自的支架，泵不得直接承受管道的重量。

4、管道与泵连接后，不得在其上进行焊接和气割；当需焊接和气割时，拆下管道或采取必要的措施，防止焊渣进入泵内。

5、管道与泵连接后，复检泵的原找正精度，当发现由于管道连接引起偏差时，须调整管道。

6、润滑、密封、冷却等系统的管道清冼洁净，保持畅通。

泵的试运转在其各附属系统单独试运转正常后进行。

泵试运转前盘车应灵活、无异常现象。

7、泵的试运转介质或代用介质符合设计要求。

二、潜式排污泵安装方法1、潜式排污泵装置采用潜水电机与泵体直联的立式安装型式，由泵壳和叶轮组成，通过电动葫芦、吊链沿导杆（或导向筒）升降，下降时能与联接座自动耦合。

2、潜式排污泵安装前，不得提前撕离为防止部件损坏而包装的防护粘贴。

3、安装技术要求（1）潜式排污泵安装时，其安装位置和标高符合设计要求，平面位置偏差不大于±10mm，标高偏差不大于±30mm。

（2）潜式排污泵底座应调整水平，其水平度不大于1/1000。

（3）双导杆安装必须平行且垂直，其平行偏差小于±2mm，垂直度偏差应小于1/1000，全长偏差不得大于3mm。

（4）潜式排污泵出水配管法兰面应平直。

4、潜式排污泵安装检验项目允许偏差及质量要求见下表：三、调试和试运行1、泵安装后，承包商应按技术指标进行检验，并符合设计要求。

2、带负荷运转2小时（根据进水池的水位确定运行时间），检测其流量、扬程及效率是否符合设计要求。

潜水排污泵安装尺寸图及安装注意事项

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家就来为大家简单的讲解下潜水排污泵安装尺寸图及安装注意事项，大家请跟着小编一起来看看吧。

潜水排污泵安装尺寸图：
潜水排污泵安装注意事项：
1、潜水排污泵采用液位自动控制装置进行自动控制。

液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。

安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。

2、单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。

3、根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、钢塑复合管等。

管材和管件的承压能力不应小于0.6MPa。

4、用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于2.0m3，潜水排污泵额定流量不小于36m3/h。

5、在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。

建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

潜水潜污泵安装技术交底

潜水潜污泵安装技术交底
潜水潜污泵是一种用于排除底泥、污水、油污等污染物质的特殊泵浦设备。

本技术交底旨在介绍潜水潜污泵的安装方法和注意事项。

安装前准备
在安装潜水潜污泵之前，请确保以下事项已完成：
1. 潜水潜污泵的选型和购买已完成；
2. 安装位置已经确定，并确保有足够的空间和支撑设施；
3. 确定好泵体与进出水管道的连接方式；
4. 准备安装所需的工具和材料。

安装步骤
1. 将潜水潜污泵放置在预定的安装位置上，并确保泵体和底部基础之间的密封垫齐平。

2. 将进水管道与泵体连接，确保连接处密封可靠，不漏水。

3. 将出水管道与泵体连接，同样要确保连接处密封可靠，不漏水。

4. 检查整个管道系统是否有漏水情况，必要时进行修正和调整。

5. 接通电源，测试潜水潜污泵的运行情况。

确保泵体运转正常，并注意是否有异常噪声或振动。

注意事项
在安装潜水潜污泵时，需注意以下事项：
1. 操作人员应具备相关安装经验和技能，遵守相关安全规范。

2. 泵体和管道连接处应采用合适的密封材料，确保密封可靠，
防止漏水。

3. 使用电源时，必须符合安全用电要求，确保电气接线可靠，
避免发生短路等意外情况。

4. 在安装过程中，遵循潜水潜污泵的说明书和使用手册，按步
骤进行操作。

5. 完成安装后，定期检查泵体和管道的工作状态，进行维护和
清洁，确保正常运行。

以上是潜水潜污泵安装技术交底的内容，希望能对安装人员有所帮助。

如有其他问题，请咨询相关专业人员。

潜水泵安全操作规程及注意事项

WQ系列潜水排污泵安全操作规程及维护说明书1、泵使用前应仔细检查电缆有无损坏、松动或者脱落。

泵在运输、存放、安装过程中均有可能导致电缆损坏，其结果可能导致电机无法启动或者漏电、电缆进水。

2、使用前用500V兆欧姆表测量水泵电机相间和相对地间绝缘电阻、其值应大于2兆欧，否则电机定子绕组应送三方进行干燥处理，干燥处理温度不允许超过120℃。

3、移动式安装和固定式安装时，应当用钢索穿进两个吊环平衡上下起吊，禁止电缆缠绕受力，发生松动或者发生危险。

4、泵通电后，判断旋转方向是否正确，从进水口看为逆时针转动，如果电泵反转，只需要将三相电缆中的任何两根线头对调一下接线位置。

反转另外一个特征为：流量和扬程达不到规定指标，水流变小，变细。

此时应考虑是否接线错误。

反转时间超过5-10分钟，可能导致电机烧毁。

5、水泵机壳地线必须严格按规程接妥。

为保证人身安全，电泵运行时，水下禁止作业，以防漏电伤人。

6、水泵长时间使用必须配备控制柜，切勿直接挂电网或者使用闸刀开关接电。

确保安全用电环境下作业。

7、严禁水泵长期处于低扬程状态下运行，(极限不得低于额定扬程的70%)。

非垂直式上水，根据连接弯头的多少和平面管路的距离适当在选型时选大一些扬程的范围。

水平移动管路8-10米考虑选大一米扬程。

90度弯头输水，考虑选大1米扬程。

例如：实际扬程要求为10米。

软管平面移动距离为6米，中间连接一个弯头，考虑二者管路损失，选型时考虑额定扬程为12米的水泵。

水泵处于不正确的扬程范围内作业，直接导致电机负载烧毁。

8、潜水泵不用时，严禁长期浸泡在高浓度的泥浆水中，以免结块凝结在进水口、流道口，出水口。

再次开启均会造成电机、机械密封的损坏，直接进水烧毁。

潜水泵适宜的污水工作浓度1.0-1.2KG/L。

过浓水质均不适合采用此类泵。

9、进水口与出水口不宜被泥浆覆盖。

维护与保养：1、水泵应由专人管理与使用，并定期检查水泵绕组与机壳之间的绝缘电阻是否正常。
