三菱变频器FR-F700的通用规格说明
三菱FR-F700系列变频器PID控制全参数设置及校正

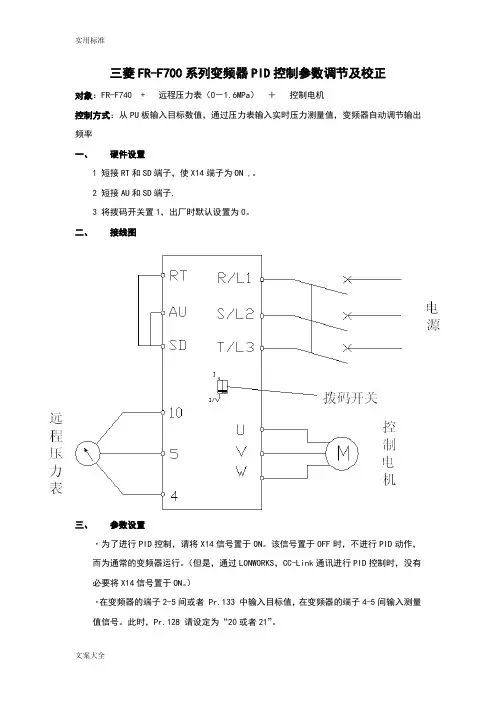

三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者 Pr.133 中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，Pr.128 请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，Pr.128 请设定为“10或者11”。
参数表：Pr.128＝20（PID负作用）Pr.183＝14（PID控制选择）Pr.267＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到Pr.C参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入Pr.C6的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。
三菱FR-F700系列变频器PID控制参数设置及校正

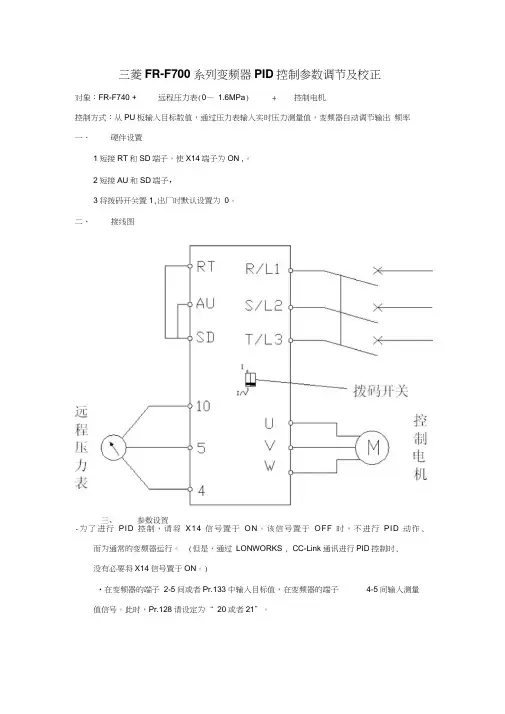

三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表(0— 1.6MPa) + 控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1短接RT和SD端子，使X14端子为ON ,。
2短接AU和SD端子，3将拨码开关置1,出厂时默认设置为0。
二、接线图-为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作, 而为通常的变频器运行。
(但是，通过LONWORKS , CC-Link通讯进行PID控制时,没有必要将X14信号置于ON。
)•在变频器的端子2-5间或者Pr.133中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，Pr.128请设定为“ 20或者21”。
•输入在外部计算的偏差信号时，请在端子或者11”。
1-5间输入。
此时，Pr.128请设定为“ 10Pr.183= 14 （PID 控制选择）Pr.267= 1或2 （4号端子输入电压选择，1时为0 —5VDC ; 2时为0—10VDC ）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到OMPa，设置参数Pr.c6= 0;将压力表值调节到 1.6MPa,设置参数Pr.c7= 100.这样，0 —100将和0— 1.6MPa等比例对应，目标值设定Pr.133中设定值(0 —100)与0—1.6MPa等比例对应。
1调整步骤调擅Pr. 127 Pr. 曲Pr. 575 Pr 577的PID疚制塞戲" 设定PID控制用前输入输出端子Pr. 178- Pr. 189 输入塢子越能选择-Pr. 190 - Pr. 196 \输出端子功能选择」'2详细校正过程Pr .OOQQ(1)------------------------------------------------------------------------------------------------------------ 按变频器PU板上的MODE键，调至参数选择界面，如图： ------------------------------------------------------- ,C ____然后旋转旋钮使界面到Pr.C参数设置界面，如图：------------------ ,再按SET键进入c ____参数号选择界面，如图：----- --------- ，此时字母C后的光标闪烁。

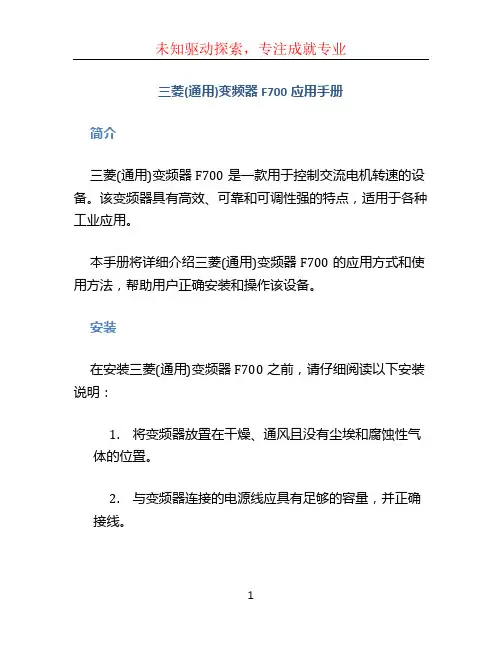

三菱(通用)变频器F700应用手册
三菱(通用)变频器F700应用手册简介三菱(通用)变频器F700是一款用于控制交流电机转速的设备。
该变频器具有高效、可靠和可调性强的特点，适用于各种工业应用。
本手册将详细介绍三菱(通用)变频器F700的应用方式和使用方法，帮助用户正确安装和操作该设备。
安装在安装三菱(通用)变频器F700之前，请仔细阅读以下安装说明：1.将变频器放置在干燥、通风且没有尘埃和腐蚀性气体的位置。
2.与变频器连接的电源线应具有足够的容量，并正确接线。
3.确保变频器的接地是可靠的，并符合国家和地区的相关标准。
4.请使用标配的操作面板，并正确连接。
连接电机连接电机时，请务必遵循以下步骤：1.检查电机的型号和参数，确保与变频器相匹配。
2.将电机的三相线依次接入变频器的输出端子，并使用绝缘强度良好的电缆进行连接。
3.根据电机的额定电流和变频器的额定电流，在输出端子上正确设置变频器的电流限制。
连接控制设备如果需要通过控制设备控制三菱(通用)变频器F700，可以按照以下步骤进行连接：1.将控制设备的信号线与变频器的控制端子进行连接。
2.根据控制设备的信号类型选择变频器的控制方式，并在设备参数中进行设置。
3.根据控制设备的输出信号类型选择变频器的运行模式，并在设备参数中进行设置。
参数设置在启动使用三菱(通用)变频器F700之前，需要进行一些参数设置，以确保设备能够正常运行。
以下是一些常用参数设置的说明：基础设置1.可在设备参数中设置变频器的名称和单位，便于后续操作和识别。
2.可设置变频器的工作频率范围，并根据实际需求进行调整。
3.可设置变频器的最大输出频率和最小输出频率，以限制电机的工作范围。
控制设置1.可设置变频器的启动方式，如按键启动、外部信号启动等。
2.可设置变频器的停止方式，如按键停止、外部信号停止等。
3.可设置变频器的加速时间和减速时间，以控制电机的启停过程。
4.可设置变频器的速度反馈方式，如通过编码器反馈或模拟输入反馈。
三菱(F700)FRF740系列变频器常用参数

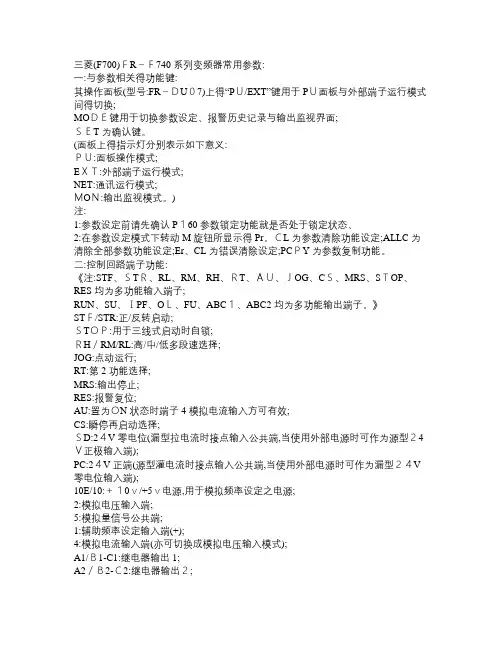

三菱(F700)ＦR－Ｆ740系列变频器常用参数:一:与参数相关得功能键:其操作面板(型号:FR－ＤU０7)上得“PＵ/EXT”键用于PＵ面板与外部端子运行模式间得切换;MOＤＥ键用于切换参数设定、报警历史记录与输出监视界面;ＳＥT为确认键。
(面板上得指示灯分别表示如下意义:ＰＵ:面板操作模式;EＸＴ:外部端子运行模式;NET:通讯运行模式;ＭOＮ:输出监视模式。
)注:1:参数设定前请先确认P１60参数锁定功能就是否处于锁定状态、2:在参数设定模式下转动M旋钮所显示得Pr。
ＣL为参数清除功能设定;ALLC为清除全部参数功能设定;Er、CL为错误清除设定;PCＰY为参数复制功能。
二:控制回路端子功能:《注:STF、ＳTＲ、RL、RM、RH、ＲT、ＡＵ、ＪOG、CＳ、MRS、SＴOP、RES均为多功能输入端子;RUN、SU、ＩPF、OＬ、FU、ABC１、ABC2均为多功能输出端子。
》STＦ/STR:正/反转启动;ＳTＯＰ:用于三线式启动时自锁;ＲH／RM/RL:高/中/低多段速选择;JOG:点动运行;RT:第2功能选择;MRS:输出停止;RES:报警复位;AU:置为ＯN状态时端子4模拟电流输入方可有效;CS:瞬停再启动选择;ＳD:2４V零电位(漏型拉电流时接点输入公共端,当使用外部电源时可作为源型２4Ｖ正极输入端);PC:2４V正端(源型灌电流时接点输入公共端,当使用外部电源时可作为漏型２４V 零电位输入端);10E/10:＋１0ｖ/+5ｖ电源,用于模拟频率设定之电源;2:模拟电压输入端;5:模拟量信号公共端;1:辅助频率设定输入端(+);4:模拟电流输入端(亦可切换成模拟电压输入模式);A1/Ｂ1-C1:继电器输出1;A2／Ｂ2-Ｃ2:继电器输出２;RUN:运行中指示(集电极开路输出);SU:频率范围到达指示(集电极开路输出,输出频率达到设定频率得正负百分值时动作);ＩＰF:瞬时停电(集电极开路输出);OＬ:过负载指示(集电极开路输出);FＵ:频率检测到达指示(集电极开路输出);ＳＥ:集电极开路输出公共端;TXD+/TXD—:ＲS-48５通讯传输端;ＲXD+/RXD—:RS—485通讯接收端;三:常用参数:＊1*P0:转矩补偿。
三菱变频器产品说明
三菱变频器产品说明：三菱变频器FR-A700系列是高性能矢量通用型三菱变频器■三菱变频器FR-A700系列功率范围：0.4～500kW 。
■闭环时可进行高精度的转矩/速度/位置控制。
■无传感器矢量控制可实现转矩/速度控制。
■内置PLC功能（特殊型号）。
■使用长寿命元器件，内置EMC滤波器。
■强大的网络通讯功能，支持DeviceNet，Profibus-DP，Modbus等协议。
FR-A700型号列表及外形尺寸图三菱变频器A700产品适用于各类对负载要求较高的设备,如起重机、电梯、印包、印染、材料卷取及其它通用场合。
■高水准的驱动性能●具有独特的无传感器矢量控制模式,在不需要采用编码器的情况下可以使各式各样的机械设备在超低速区域高精度的运转。
●带转矩控制模式,并且在速度控制模式下可以使用转矩限制功能。
●具有矢量控制功能（带编码器）,变频器可以实现位置控制和快响应、高精度的速度控制（零速控制、伺服锁定等）及转矩控制。
三菱变频器FR-F700系列三菱变频器产品说明：三菱变频器FR-F700系列多功能通用变频器一般负载适用◆功率范围：0.75~630KW◆简易磁通矢量控制方式，实现3Hz时输出转矩达120%◆采用最佳励磁控制方式，实现更高节能运行◆内置PID，变频器/工频切换和可以实现多泵循环运行功能◆内置独立的RS485通讯口◆使用长寿命元器件◆内置噪声滤波器（75K以上）◆带有节能监控功能，节能效果一目了然■三菱变频器FR-F700外形尺寸图FR-F740-2.2K-CHT150260140 3.5FR-F740-3.7K-CHT150260140 3.5FR-F740-5.5K-CHT150260140 3.5FR-F740-7.5K-CHT220260170 6.5FR-F740-11K-CHT220260170 6.5FR-F740-15K-CHT2203001907.5FR-F740-18.5K-CHT2203001907.5FR-F740-22K-CHT25040019013FR-F740-30K-CHT25040019013FR-F740-37K-CHT32555019523FR-F740-45K-CHT43555025035FR-F740-55K-CHT43555025035FR-F740-S75K-CHT43555025035FR-F740-S90K-CHT43555025037FR-F740-S110K-CHT46562030050FR-F740-S132K-CHT46562030057FR-F740-S160K-CHT46574036072FR-F740-S185K-CHT46574036072FR-F740-S220K-CHT4981010380110FR-F740-S250K-CHT4981010380110FR-F740-S280K-CHT6801010380175FR-F740-S315K-CHT6801010380175FR-F740-S355K-CHT6801010380175FR-F740-S400K-CHT7901330400260FR-F740-S450K-CHT7901330400260FR-F740-S500K-CHT9951580440370FR-F740-S560K-CHT9951580440370FR-F740-S630K-CHT9951580440370三菱变频器F700产品除了应用在很多通用场合外，特别适用于风机、水泵、空调等行业。
三菱变频器FRA700
记号 无 CH EC UL
INV区域码 日本版 中国版 欧洲版 美国版
3、三菱变频器的型号介绍
二、变频器产品系列定位
闭环矢量控制
FR-A700
无传感器矢量控制 先进磁通矢量控制
V/F 控制
功 能
FR-A500/A500L
先进磁通矢量控制 高功能・高性能
・
性
能
FR-F700 最佳励磁控制/ V/F控制
动性能要求不高的场合
独立RS-485通讯口
内置PID控制功能
FR-S520E： 3相220V输入,0.4-3.7kW FR-S540E： 3相380V输入，0.4-3.7kW
15 段可变速选择
单相输入
FR-S520 S E : 单相220V输入,0.4-1.5kW
3、三菱变频器的型号介绍
四、经济型、高性能、小功率 FR-E500 系列
FR-A720 3相220V输入，0.4-55kW FR-A740 3相380V输入，0.4-500kW
3、三菱变频器的型号介绍
六、风机、水泵用 FR-F500（L）系列
使用方法和A540相同 采用最适磁通控制方式，优化节能性 能
内置PID控制功能
变频器/工频切换和多泵循环运行功能 内置RS485通信口
2、变频器驱动电机的特性
三、机械特性（教程P3）
n＝f（T）
n
1、理想空载点（no）； 2、起动点：TS为起动转矩，
no
Q
3、临界点：最大转矩Tk；
4、稳定工作点（Q）：电动机稳定
运行在T＝TL；
0
TL
TS
T
Tk
2、变频器驱动电机的特性
四、电机转速及调速方式
三菱(通用)变频器F700应用手册
三菱(通用)变频器F700应用手册三菱通用变频器 FR-F700-CH 使用手册 (应用篇)三菱通用变频器使用手册 (应用篇)FR-F740-0.75K ~ ~55K-CH~ ~FR-F740-S75K ~ ~S630K-CH~ ~接接接接线线线线1 1 1 1变频器使用注意事项变频器使用注意事项变频器使用注意事项变频器使用注意事项2222参参参参数数数数3333保护功能保护功能保护功能保护功能4444规规格格规规格格5555IBNA-0600182CHN-D0412MEE 内容如有更改?恕不另外通知DF700_ouyouhen.book Page 1 Tuesday, December 21, 2004 6:48 PM非常感谢您选择三菱变频器。
本操作说明书 (应用篇)是为了实现FR-F700系列变频器更高级使用功能的说明书。
由于对变频器的错误使用可能会引发意想不到的故障, 所以使用之前务必熟读本使用手册以及与产品一同包装的使用手册 (基础篇)[IB-0600155] , 以便正确安全地使用变频器。
安全注意事项注意3 试运行在仔细阅读本使用手册及附属资料并能正确使用前, 请不要安装, 操作, 维检查所有参数并确认突然启动时不会造成机械损坏。
护或检查变频器。
在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。
在本使用手册中,将安全等级分为危险和注意。
危险4 操作不正确的操作造成的危险情况,将导致死亡或重伤的发生危险当选择使用再试功能时,由于报警停止后会突然再启动,请远离设备。
不正确的操作造成的危险情况, 将导致一般或轻微的伤害或仅当功能有设定时键才有效,请单独准备一急停开关。
注意造成物体的硬件损坏。
复位变频器报警前请确认启动信号断开,否则电机会突然恢复启动。
使用负载应该仅仅是三相鼠笼电机。
连接其它电气设备到变频器的输出侧注意根据情况的不同, 注意等级的事项也可能造成严重后果。
请遵可能会造成设备的损坏。
三菱F700FRF740系列变频器常用参数
三菱（F700）FR-F740系列变频器常用参数：一：与参数相关的功能键:其操作面板(型号：FR-DU07）上的“PU/EXT"键用于PU面板与外部端子运行模式间的切换；MODE键用于切换参数设定、报警历史记录和输出监视界面；SET为确认键.(面板上的指示灯分别表示如下意义：PU：面板操作模式；EXT：外部端子运行模式；NET:通讯运行模式；MON:输出监视模式。
）注:1:参数设定前请先确认P160参数锁定功能是否处于锁定状态。
2:在参数设定模式下转动M旋钮所显示的Pr.CL为参数清除功能设定；ALLC为清除全部参数功能设定;Er.CL为错误清除设定；PCPY为参数复制功能.二:控制回路端子功能：《注：STF、STR、RL、RM、RH、RT、AU、JOG、CS、MRS、STOP、RES均为多功能输入端子；RUN、SU、IPF、OL、FU、ABC1、ABC2均为多功能输出端子。
》STF/STR：正/反转启动;STOP：用于三线式启动时自锁；RH/RM/RL：高/中/低多段速选择；JOG：点动运行；RT：第2功能选择；MRS：输出停止;RES：报警复位；AU：置为ON状态时端子4模拟电流输入方可有效；CS：瞬停再启动选择；SD：24V零电位(漏型拉电流时接点输入公共端，当使用外部电源时可作为源型24V 正极输入端）；PC:24V正端（源型灌电流时接点输入公共端，当使用外部电源时可作为漏型24V 零电位输入端）；10E/10：+10v/+5v电源，用于模拟频率设定之电源；2：模拟电压输入端；5：模拟量信号公共端;1：辅助频率设定输入端（+)；4：模拟电流输入端（亦可切换成模拟电压输入模式）；A1/B1-C1：继电器输出1;A2/B2-C2：继电器输出2;RUN：运行中指示(集电极开路输出)；SU：频率范围到达指示（集电极开路输出,输出频率达到设定频率的正负百分值时动作）；IPF：瞬时停电（集电极开路输出）；OL：过负载指示(集电极开路输出）；FU：频率检测到达指示（集电极开路输出)；SE:集电极开路输出公共端；TXD+/TXD-:RS-485通讯传输端；RXD+/RXD—：RS-485通讯接收端；三：常用参数：＊1*P0：转矩补偿。
三菱变频器FR-F700的通用规格说明
三菱变频器FR-F700的通用规格说明【控制特性】1、控制方式高载波PWM控制(V/f控制)/最佳励磁控制/简易磁通矢量控制2、输出频率范围0.5~400Hz3、频率设定分辨率①模拟输入0.015Hz/60Hz (端子2、4：0~10V/12bit)0.03Hz/60Hz (端子2、4：0~5V/11bit,0~20mA/约11bit,端子1：0~±10V/12bit)0.06Hz/60Hz (端子1：0~±5V/11bit)②数字输入：0.01Hz4、频率精度①模拟输入：最大输出频率±0.2%以内(25℃±10℃)②数字输入：设定输出频率的0.01%以内5、电压/频率特性：基准频率可以在0~400Hz之间任意设定。
可以选择恒转矩，变转矩式样，V/F5点可调整。
6、启动转矩：设定转差补偿时120% (3Hz时)(使用简易磁通矢量控制。
)7、加减速时间设定：0~3600s (可分别设定加速与减速时间)，可以选择直线或S形加减速模式。
8、直流制动(感应电机)：动作频率(0~120Hz)，动作时间(0~10s)，动作电压(0~30%)可变9、失速防止动作水平：动作电流水平可以设定(0~150%间可变)，可以选择有或无。
【运行特性】1、频率设定信号：①模拟输入端子2、4：可在0~10V、0~5V、4~20mA (0~20mA)间选择。
端子1：：可在-10~+10V，-5~+5V间选择。
②数字输入用操作面板的M旋钮，参数单元输出及BCD4位或者16位二进位制(使用选件FR-A7AX时)2、启动信号：正转、反转分别控制,启动信号自动保持输入(3线输入)可以选择。
3、输入信号:在多段速度选择，第2功能选择，端子4输入选择，点动运行选择，瞬间停电再启动选择，外部热继电器输入，HC连接(变频器运行许可信号)，HC连接(瞬时停电检测)，PU操作外部互锁信号，PID控制有效端子，PU操作，外部操作切换，输出停止，启动自保持，三角波功能选择，正转指令，反转指令，复位变频器，PTC热敏电阻输入，PID正反动作切换，PU-网络操作切换，网络-外部操作切换，指令权切换中可以用Pr.178~Pr.189 (输入端子功能选择)选择任意的12种。
办公文档 - 三菱变频器FR-F700(应用篇)-使用手册
1. 3 主回路端子规格 ，... ............................. ....................... 7
1. 3. 1 1. 3. 2 1. 3. 3
主回路端子规格，. . .. . .. . .. . .. . .. . .. . .. . .. . . . .. . .. . .. .. . .. . .. . .. . .. . .. . .. . .. . .. . . .. 7 主回路端子的端子排列与电源 ， 电机的接线， . . .. . .. . .. . .......... . .. . .. . .. . .. . .. . .. . .. 8 布线 长度， .. .. . .. . .. . .. . .. . .. . .. . .... . .. . .. .................................. .... 10
(6) 维护检查和元件更换
儿 注意
． 不雯用兆殴云也缘电阻）测试变频岱的饺刻回路 ．
卢 一般注念事项
儿注意
在 本 便用手始的很多图片和 Ill囊 中 所示 的变线已拆开 了 兰板攻怒分打开， 不要在这种憤况下运行变频器．必须恢复兰板井技便用手册的规定运行变 频云 ．
拿1 在运输时子瑾时间内可以［在适2用. 9o的l温,'度以
I 防止触电
丛危 险
． 岩通电攻正 在运行时. ill不雯打开拊竺饭否闷会发生触电 · ． 在前兰板及扶线板拆下时请不燮运行 变栈云，否剂可般会投触 到高电压
. 烂和子便相电充源处电慈干断分击开运时成．触酴布电:．定玫 期检查外. ill不要拆下蓟兰板． 否则·
• 由布于线及哎恰触查变线．请圣在充断电开臼路甩濂可．婪经运过戍1触0分电钟事以故后．． 用万用衰字祫测打余电压
freqrol.f700p说明书
freqrol.f700p说明书采用新一代变频器F700P系列，节能减排更，效节能型变频器FR-F700P，不仅可以控制感应电机（三相异步电机）而且也可以控制IMP电机（效率永磁同步电机），因此能满足高度的节能需求。
1、使用变频器驱动可以大幅度实现节能。
2、MM-EFS系列的推出！进一步实现节能！3、IM电机和IPM电机均可控制，益处多多。
4、适于风机，泵，压缩机等丰富功能。
5、对环境的友好性。
6、长寿命设计和简单的维护更放心！7、操作简单。
8、丰富的网络工能。
广州振控机电设备有限公司是一家专业代理三菱工控产品，台湾威伦触摸屏,深圳正弦变频器等,集技术改造、自动化工程设计、工控软件开发、技术服务于一体的机电公司。
公司位于广州荔湾区地铁一号线西朗站附近，交通十分便利。
公司产品广泛应用于电子设备，医药机械、烟草机械、印刷机械、包装机械、纺织机械、食品机械、汽车配件生产流水线、精密喷绘、焊接、精密位置控制等等现代工业领域。
公司始终坚持以科技为先导，以质量求生存的经营理论。
努力为客户提供品质价优的产品和技术，以的信誉服务于社会。
欢迎广大客户来函、来电联系，以谋求共同发展，共创未来。
公司全面代理三菱各类工控产品,产品如下：可编程控制器:FX3G、FX3U、FX3UC、FX2N、FX2NC、FX1N、FX1S、A、Q等系列；变频调速器: FR-A700、F700、E700、D700等系列;人机界面: GT1500 GT1000、A900GOT、F900GOT等系列;交流伺服系统:MR-J3、MR-J2S、MR-E等系列;威伦通触摸屏:MT500、MT6000、MT8000等系列。
技术服务：我们公司可根据客户的要求，提供上门服务,以优的价格,快的速度为客户解决技术问题.同时承接各种整套自动化系统的设计、制作、安装调试等工程。
提供自动化产品的专业维修、自动化系统的技术维护及技术咨询等。
三菱FR-F700系列变频器PID控制参数设置及校正
三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者Pr.133 中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，Pr.128 请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，Pr.128 请设定为“10或者11”。
参数表：Pr.128＝20（PID负作用）Pr.183＝14（PID控制选择）Pr.267＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到Pr.C参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入Pr.C6的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。
三菱FR-F700系列变频器PID控制参数设置及校正
对象：FR-F740 + 远程压力表（0－）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，请设定为“10或者11”。
参数表：＝20（PID负作用）＝14（PID控制选择）＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数＝0；将压力表值调节到，设置参数＝100.这样，0－100将和0－等比例对应，目标值设定中设定值（0－100）与0－等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C 后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。
（3）按MODE键回到参数号选择界面，将压力表值调节到并保持，旋转旋钮是字母C后面的数值为7，按SET 键进入的参数设置界面，此时显示的值不一定为100，旋转旋钮是其值为100，并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。
FR-F700变频器使用手册
FR-F700变频器使用手册FR-F700变频器使用手册第一章概述1.1 变频器简介1.2 产品特点1.3 技术指标1.4 安全警告和注意事项第二章安装与接线2.1 安装过程2.2 器件2.3 配电盘接线2.4 信号线接线2.5 地线接线2.6 控制器与变频器的通信接线第三章参数设定与调整3.1 参数设定方法3.2 基本参数设置3.3 转矩控制参数设置3.4 速度闭环参数设置3.5 压差控制参数设置3.6 过载保护参数设置3.7 故障检测及排除第四章控制方式4.1 速度控制模式4.2 定位控制模式4.3 多点定位控制模式4.4 扭矩控制模式4.5 压差控制模式第五章 I/O接口5.1 输入端口说明5.2 输出端口说明5.3 I/O端口参数设置第六章通信接口6.1 RS485通信6.2 MODBUS通信协议6.3 通信参数设置第七章故障诊断与维修7.1 故障代码说明7.2 故障诊断流程7.3 维修方法第八章常见问题与解决方案8.1 无法开机启动8.2 无法调节转速8.3 不稳定的输出信号8.4 其他常见问题解决方案第九章规格化与标准9.1 各国标准规范9.2 CE认证9.3 ISO9001质量证书附录：FR-F700变频器安装示意图、RS485通信线连接图法律名词及注释：1.RS485通信：一种串行通信标准，能够在多点通信中提供高速、远距离及抗干扰能力。
2.MODBUS通信协议：一种通信协议，用于在工业控制系统中进行数据交换。
3.CE认证：欧洲经济区内循环流通产品必须通过CE认证，符合相关安全、健康和环境保护要求。
4.ISO9001质量证书：国际标准化组织制定的质量管理体系标准。
本文档涉及附件：1.FR-F700变频器安装示意图2.RS485通信线连接图。
MITSUBISHI F700变频器介绍
长寿命设计，使用简单 长寿命设计，
（6）良好的可操作性
简单交換的冷却风扇 冷却风扇的安装位置在变频器的上部。 风扇交换时不用更改主回路配线、操作简单。 梳形配线盖子，易于接线 形配线盖子， 盖子 配线完成后也可以再安装盖板。（30K以下） 操作面板的参数拷贝可能 操作面板的参数拷贝可能 面板的参数拷贝 通过操作面板的拷贝功能、多台变频器的参数設定可以简单化。 报警履历 报警履历（报警内容、报警发生时的频率、电流、电圧、累积通电时 間）可以通过操作面板显示，用来调查故障原因。（以前为8次）
瞬停时电机自由停车状态下，如果重新送电，可以直接再起动。
（５）反向起动功能
风机因为风的作用处于反转时，也可以直接给运行命令直接起动。
（６）制动防止功能
如果因为同一风道内其他风扇的影响而处于制动状态，则可以自动增加 输出频率，防止制动的产生。
最适合风机、泵类调速 最适合风机、
（７）PTC热电阻输入 PTC热电阻输入
对环境的友好性
（１）电磁噪声的减小 电磁噪声的减小
采用新技術的滤波器可以减 小变频器产生的噪声。 新开发的噪声滤波器 开发的噪声滤波器 内置了新开发的噪声滤波器、可 以设定滤波器有效或无效、满足 变频器单体的EMC规格（第二类环 境）对应可能。
（噪声滤波器有效的场合、漏电流会有所増加）
内置容性滤波器（电容）和零相电抗器。
最适合风机、泵类调速 最适合风机、
（２）PID功能的充实 PID功能的充实
低速时的节能…PID输出停止（睡眠控制）功能 PID控制的起动时间的缩短…PID自动切换功能 可以监视目标值・测量值・偏差值…PID监视 更加适用于空调用途…可以通过外部信号进行正动作、负动作切换 对应各种传感器…PID目标值和测量值可以在电压（0～5V／0～10V）、 电流（4～20mA）中进行选择
