平面布置图设计规范
平面布置图的要求与布置
施工总平面图的设计步骤是：布置场外交通道路->布置仓库->布置加工厂和混凝土搅拌站->布置内部运输道路->布置临时房屋->布置临时水电管网和其他动力设施->绘制正式施工总平面图一、场外交通道路布置一般场地都有永久性道路，可提前修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限制，以利于施工场地的利用。
当采用公路运输时，公路应参照加工厂、仓库的位置进行布置，与场外道路连接，符合标准要求。
当采用水路运输时，卸货码头不应少于两个，宽度不应小于 2.5m，江河距工地较近时，可在码头附近布置主要加工厂和仓库。
二、仓库的布置一般应接近使用地点，装卸时间长的仓库应远离路边。
1、当有铁路时，宜沿路布置周转库和中心库。
2、一般材料仓库应邻近公路和施工区，并应有适当的堆场。
3、水泥库和沙石堆场应布置在搅拌站附近。
砖、石和预制构件应布置在垂直运输设备工作范围内，靠近用料地点。
基础用块石堆场应离坑沿一定距离，以免压塌边坡。
钢筋、木材应布置在加工厂附近。
4、工具库应布置在加工区与施工区之间交通方便处，零星小件、专用工具库可分设于各施工区段。
5、车库、机械站应布置在现场人口处。
6、油料、氧气、电石库应设置在边沿、人少的安全处，易燃材料库要设置在拟建工程的下风向。
7、苗木假植地应靠近水源及道路旁。
三、加工厂和混凝土搅拌站的布置总的指导思想是应使材料和构件的货运量小，有关联的加工厂适当集中。
1、如果有足够的混凝土输送设备，混凝土搅拌站宣集中布置，或现场不设搅拌站使用商品混凝土；当混凝土输送设备短缺时，可分散步置在使用地点附近或起重机旁。
2、临时混凝土构件预制厂尽量利用建设单位的空地。
3、钢筋加工厂设在混凝土预制构件厂及主要施工对象附近；木材加工厂的原木、锯材堆场应靠铁路、公路或水路沿线；锯材、成材、粗细木工加工间和成品堆场要按工艺流程布置，应设在施工区的下风向边缘。
4、内部运输道路的布置。
施工平面布置图
1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。
不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。
现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。
根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。
工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。
根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。
施工平面布置图设置及要求
施工现场平面布置一、施工总平面布置图绘制方法及要求1、分阶段进行绘制以房屋建筑总承包工程为例，建议分以下阶段进行布置：（1）基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。
(2）地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。
（3）上部结构施工阶段—-本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。
（4）装饰及安装施工阶段-—本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。
（5）室外工程施工阶段-—本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上.2、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件。
一般布置在建筑物边，高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.3、布置运输道路（1）尽可能利用原有道路；(2)满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场;(3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。
4、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。
5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.二、施工总平面布置的原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
施工平面布置图
施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。
做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。
第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。
各种生产生活的设施应便于人员的生产生活。
满足安全防火、劳动保护的要求。
第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。
现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。
现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。
在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。
油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。
用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。
只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。
材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。
以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。
室内设计制图要求及规范
在绘制图样时，往往需要将形体进行剖切，应用相应的剖面符号 表示其断面，如图所示。
2 1
1
2
一般剖视方向是向图面的上方或左方，剖切线尽量不穿越图面上 的线条。剖切线需要转折时，以一次为限。
1．汉字 采用长仿宋体。字高与字宽的比约为3：2。 字体要求：横平竖直，字体端正，疏密得当，间隔均匀。 长仿宋体的号数用字体高度（单位为mm）表示，分为20、14、10、 7、5、3.5和2.5七种。 2．数字 数字分直体和斜体两种。斜体字向右倾斜与垂直线夹角约15°左右。
平面图
名称
墙线 后隔墙
图名下划 线
门、窗、 家具
电器、卫 生洁具
线宽
0.3-0.4左右 0.2左右 上粗线为0.4-0.6 下细线为0.05-0.09 外轮廓线0.09-0.13 内线(填充线) 0.05 外轮廓线0.09左右 轨迹线(填充线) 0.05
名称
标高线 楼梯 标注线 引出线 植物 填充线 文本 剖切符号
6、立面图和剖面图 7、节点详图或大样图
（二）绘图步骤 1、打开CAD软件先设定单位----为毫米；
设定方法：菜单/工具---选项---用户系统配置
2、设图层：通常以图线的用途来命名如：墙线、家具线 、标注、填充线等；
➢ 设图层时先选颜色、后定线型、再设线宽 ➢ 常用线型宽值如下（见下表）
5
16 14
实线 细实线 详图的编号
图名标注在所标示图的下方正中，图名下画双划线。比例紧跟 其后，但不在双线之内。
首层平面图
图名、比例完整的标注方法如下：
长仿宋字 粗线 细实线
首层平面图 1:100
1、只标注一个立面时，表示为：
箭头指向的立面就是要画的立面。 2、同时标注四个立面时，表示为：

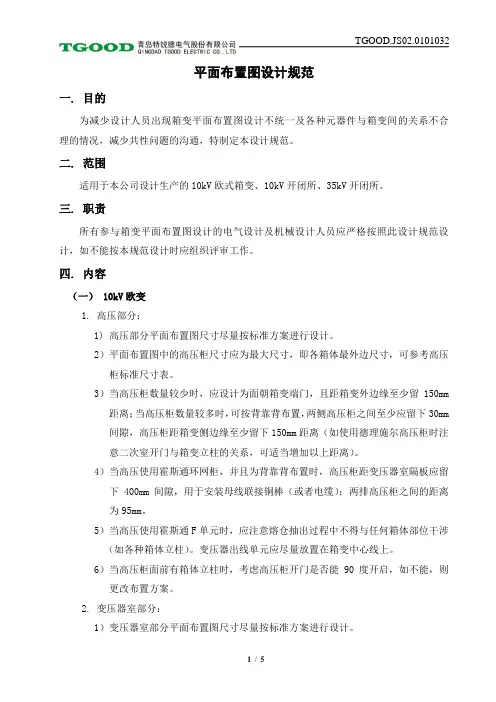

平面布置图设计规范
平面布置图设计规范一. 目的为减少设计人员出现箱变平面布置图设计不统一及各种元器件与箱变间的关系不合理的情况，减少共性问题的沟通，特制定本设计规范。
二. 范围适用于本公司设计生产的10kV欧式箱变、10kV开闭所、35kV开闭所。
三. 职责所有参与箱变平面布置图设计的电气设计及机械设计人员应严格按照此设计规范设计，如不能按本规范设计时应组织评审工作。
四. 内容（一） 10kV欧变1. 高压部分：1) 高压部分平面布置图尺寸尽量按标准方案进行设计。
2）平面布置图中的高压柜尺寸应为最大尺寸，即各箱体最外边尺寸，可参考高压柜标准尺寸表。
3）当高压柜数量较少时，应设计为面朝箱变端门，且距箱变外边缘至少留150mm 距离；当高压柜数量较多时，可按背靠背布置，两侧高压柜之间至少应留下30mm间隙，高压柜距箱变侧边缘至少留下150mm距离（如使用德理施尔高压柜时注意二次室开门与箱变立柱的关系，可适当增加以上距离）。
4）当高压使用霍斯通环网柜，并且为背靠背布置时，高压柜距变压器室隔板应留下400mm间隙，用于安装母线联接铜棒（或者电缆）；两排高压柜之间的距离为95mm。
5）当高压使用霍斯通F单元时，应注意熔仓抽出过程中不得与任何箱体部位干涉（如各种箱体立柱）。
变压器出线单元应尽量放置在箱变中心线上。
6）当高压柜面前有箱体立柱时，考虑高压柜开门是否能90度开启，如不能，则更改布置方案。
2. 变压器室部分：1）变压器室部分平面布置图尺寸尽量按标准方案进行设计。
2)变压器尺寸应按油变、干变尺寸汇总表的要求选择，尽量按最大尺寸布置。
3）当变压器为油变时，变压器高低压侧距相应的隔板应留下至少150mm的距离；当变压器为干变时，变压器的高压侧距高压隔板应留下至少200mm的距离（并保证变压器高压带电体距高压隔板300mm），低压侧距低压隔板应留下至少150mm的距离。
4）如无特殊情况时，变压器布置在中心线上。
5）应在布置图中代表变压器的方框上明确写出变压器的完整型号及轨距信息。
建筑平面布置图(2024)
设计原则及规范要求
2024/1/29
设计原则
满足建筑物的使用功能要求；满 足安全要求；满足施工要求；满 足经济要求。
规范要求
建筑平面布置图应按照《房屋建 筑制图统一标准》进行绘制，包 括图线、字体、比例、符号等均 需符合规范要求。
5
绘制方法与步骤
绘制方法
一般采用正投影法绘制，特殊情况下也可采用斜投影法或透视法。
根据建筑用途和业主需求 ，将空间划分为不同的功 能区，如卧室、客厅、厨 房、卫生间等。
房间面积与比例
合理分配各功能区的面积 和比例，确保空间利用的 合理性。
9
楼梯间及电梯间布局
楼梯间位置
根据建筑平面布局和消防安全要求， 确定楼梯间的位置和数量。
电梯间布局
对于高层建筑或需要垂直交通的建筑 ，合理规划电梯间的位置和数量，确 保交通便捷和安全。
绘制步骤
确定绘图比例和图幅大小；绘制建筑定位轴线；绘制墙身轮廓线及门窗洞口； 标注尺寸及标高；绘制楼梯、台阶等细部结构；检查并加深图线；注写文字说 明及图名、比例等。
2024/1/29
6
02
建筑平面布置图基本要素
2024/1/29
7
墙体与门窗设置
01
02
03
墙体类型
根据建筑结构和功能需求 ，选择合适的墙体类型， 如承重墙、非承重墙等。
VS
案例分析
该高科技企业总部办公楼平面布置图以高 效、灵活、舒适为设计目标，通过合理的 功能分区和交通组织，实现了高效的工作 流程和舒适的办公环境。同时，结合企业 文化和员工需求，打造了具有科技感和创 新氛围的办公空间。
2024/1/29
25
办公类项目案例剖析
施工总平面布置图
施工总平面布置图
本项目平面布置将根据场地的条件和施工部署的相关内容进行平面布通八达置设计，包括工人生活区场地、施工平面布置设计、施工用电设计、施工用水设计、施工排水设计、施工总平面管理等内容。
第一节施工平面布置设计（施工总平面布置图见附页）
本施工平面布置将考虑场地布置、设备布置、环境保护、消防设置等内容。
主要从规范管理、合理利用场地，尽量减少材料二次运输为着眼点，以期达到保证质量，加快进度的目的。
一、生活及加工区布置
本工程场区面积小，根据总的施工部署和现场各单位工程的分布情况和结构特点，本工程在工地附近搭建临时建筑，供办公及施工人员住舍、材料加工、仓库用。
（一）临时办公区及生活区：
1、在工地附近搭建临时建筑，分设三个办公室，每个20m2左右。
2、生活区也是在工地附近搭建临时建筑，主要为宿舍、卫生间及食堂，主要为职工和管理人员居住，能满足施工高峰期人员的住宿。
3、生活区各临建间距离应符合消防要求，并配置足够的消防设施。
（二）加工区：
加工区包括骨架、基层、面板加工区和周转材料仓库，也是在工地附近搭建临时建筑。
（三）生活、加工区文明措施：
1、生活、加工区实施封闭管理，入口处均设置门卫室。
2、生活区内设置公告栏，安全教育栏等。
二、现场文明施工布置和消防配置
1、工地设置门卫室。
2、施工废水经沉淀处理后排入市政排污管网。
3、砂浆机、砼搅拌机设置工棚，防止粉尘飞扬，其中搅拌站的用水必须经沉淀池二次沉淀后方可排放入市政排污管网。
4、配电房及配电柜、用电设施均设置干粉灭火器；办公室及工人宿舍均按规定置悬挂式灭火器。
总图制图规范
• 图示方法及用途 将拟建工程四周一定范围内的新建、 拟建、原有和拆除的建筑物、构筑物连同 其周围的地形地物状况，用水平投影方法 和相应的图例所画出的图样，即总平面图 （或称总平面布置图）。它能反映出上述 建筑的平面形状、位置、朝向和与周围环 境的关系，因此成为新建筑的施工定位、 土方施工及做施工总平面设计的重要依据。
• 图示内容 1.标出测量坐标网（坐标代号宜用“X、Y”表示）或施工坐 标网（坐标代号宜用“A、B”表示）。 2.新建筑（隐蔽工程用虚线表示）的定位坐标（或相互关系 尺寸）、名称（或编号）、层数及室内外标高。 3.相邻有关建筑、拆除建筑的位置或范围。 4.附近的地形，如等高线、道路、水沟、河流、池塘、土坡 等。 5.道路（或铁路）和明沟等的起点、转折点、终点的标高和 坡向箭头。 6.指北针和风玫瑰图。 7.建筑物使用编号时，应列出名称编号表。 8.绿化规划、管道布置。 9.补充图例。
４、明确新建房屋的位置和朝向．房屋的位 置可用定位尺寸或坐标确定．定位尺寸应 注出与原建筑物或道路中心线的联系尺寸， 如图中的７．００和１５．００等． ５、从图中可了解到周围环境的情况．如： 新建筑的南面有一池塘，池塘的西北有一 护坡，建筑东面有一围墙，西边是一道路， 东南角有一待拆的房屋，周围还有写上名 称的原有和拟建房屋、道路等．
2.了解工程的 性质、用地 范围和地形 地物等情况。 从图10-11的 图名和图中 各房屋所标 注的名称， 可知拟建工 程是某小区 内两栋相同 的住宅。从 图中等高线 所注写的数 值，可知该 地区地势是 自西北向东 南倾斜。
。
3.从图10-11中所注写的室内（首层） 地面和等高线的标高，可知该地的地势高 低、雨水排泄方向。总平面图中标高的数 值，均为绝对标高。所谓绝对标高，是首层室内地面的标高 （本例是46.20），是根据拟建房屋所在位 置的前后等高线的标高（图中是45和47）
施工总平面布置图及说明
施工总平面布置图及说明第一节施工平面布置依据及原则1、施工总平面布置依据①总平面图、基础平面图、各层平面图及立面图。
②施工部署和主要施工方案。
③总进度计划及资源需用量计划。
④业主给定的施工用地范围、水源、电源位置。
⑤施工现场安全防火标准。
⑥招标文件。
2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。
①施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。
②根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。
③符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。
④根据施工总体安排的需要，充分利用规划用地，施工临时用地以满足施工、生产和现场办公需要。
⑤科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。
⑥根据交叉施工原则，进行分阶段布置。
同时，现场机械将根据本工程建筑结构特点进行布置，以满足整个现场和整个施工过程的需要。
⑦除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。
⑧施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。
⑨本工程施工时需建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“晴雨畅通无阻”的效果。
⑩充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工场地，便于施工。
做到设施布置经济、合理、实用、安全。
3、平面管理体系由一名项目生产副经理负责总平面管理。
规范要求(一)——图纸
规范（一）——图纸一、平面图1、概念:平面图有剖视投影图和界面图两种概念。
室内剖视投影平面图，以下简称平面图，是距地（或±0.000标高处）1.8m作水平向剖切后，去掉上半部分，至上而下所得到的正投影图。
室内界面图即是对某一装修界面的直接影像图，没有因剖视所形成的空间叠合和围合截面的内容表述。
2、平面图分类：建筑原况平面图总平面图：总平面布置图总隔墙布置图各项分平面图：平面布置图平面隔墙图平面装修尺寸图平面装修立面索引图地坪装修施工图平面门扇布置图平面家具布置图平面陈设品布置图平面灯具编号图平面开关、插座布置图上述各项平面内容仅指设计所需表示的范围，当设计对象较为简易时，视具体情况可将上述某几项内容合并在同一张平面图上来表达，或是省略某项内容。
1）建筑原况平面图：a、表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。
b、表达出建筑轴号及轴线间的尺寸。
c、表达出建筑标高。
2）总平面布置图：a、表达出完整的平面布置内容全貌，及各区域之间的相互连接关系。
b、表达建筑轴号及轴号间的建筑尺寸c、表达个功能的区域位置及说明。
说明用阿拉伯数字分区编号，并在图中将每一编号的具体功能以文字说明。
d、表达出装修标高关系。
e、总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。
3）总隔墙图：：a、表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示。
c、表达出门洞、窗洞的位置及尺寸d、表达出隔墙的定位尺寸e、表达出各地坪装修标高的关系4）平面布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。
c、表达出该部分详细的功能内容、编号及文字注释。
d、表达出活动家具及陈设品图例e、表达出电脑、电话、灯光灯饰的图例f、表达出装修地坪标高g、注明本部分的建筑轴号及轴线尺寸h、以虚线表达出在剖切位置线之上的，需强调的立面内容5）平面隔墙图：a、表达出该部分按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙的位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示c、表达出隔墙材质图例及龙骨排列d、表达出门洞、窗洞的位置及尺寸e、表达出隔墙的详细定位尺寸f、表达出各地坪装修标高的关系g、表达出的建筑轴号及轴线尺寸6）平面装修尺寸图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出平面上各装修内容的详细尺寸d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容7）平面装修立面索引图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出各立面、剖立面的索引号和剖切号，表达出平面中需被索引的详图号d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容8）地坪装修施工图：a、表达出该部分地坪界面的空间内容及关系b、表达出地坪材料的规格、材料编号及施工排版图c、表达出埋地式内容（如：埋地灯、暗藏光源、地插座等）d、表达出地坪相接材料的装修节点剖切索引符号和地坪落差的节点剖切索引号e、表达出地坪拼花或大样索引号f、表达出地坪装修所需的构造节点索引g、表达出地坪的标高关系h、注明轴号及轴线尺寸9）平面门扇布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各类门扇的位置和和分类标号，FM后缀数字为防火门标号，M后缀数字为普通门编号，同一类型的标注相同编号c、表达出各类门扇的详图索引编号d、表达出各类门扇的长*宽尺寸e、表达出门扇的开启方式和方向f、表达出地坪的标高关系g、注明轴号及轴线尺寸10）平面家具布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出家具的陈设立面索引号和剖立面索引号c、表达出每款家具的索引号d、表达出每款家具的实际的平面形状e、表达出各功能区域的编号及文字注释f、表达出装修地坪标高g、注明轴号及轴线尺寸11）平面陈设品布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出陈设品的位置，平面造型及图例c、表达出陈设品的陈设立面索引号和剖立面索引号d、表达出各陈设品的编号及尺寸e、表达出地坪上的陈设品（如工艺毯）的位置、尺寸及编号f、表达出装修地坪标高g、注明轴号及轴线尺寸陈设品包括画框、雕塑、摆件、工艺品、绿化、工艺毯、插花12）平面灯具编号图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出在平面中的每一款灯光和灯饰的位置及图形c、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置及图形d、表达出地坪上的地埋灯及踏步灯带e、表达出暗藏于平面、地面、家具及装修中的光源f、表达出各类灯光、灯饰的编号g、表达出各类灯光灯饰在本图纸中的图表h、图表中应包括图例、编号、型号、调光与否及光源的各项参数i、表达出装修地坪标高j、注明轴号及轴线尺寸13）开关插座布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各墙、地面的开关、强弱电插座的位置及图例c、不表示地坪材料的排版和活动家具、陈设品d、表达出装修地坪标高e、注明轴号及轴线尺寸f、表达出开关、插座在本图纸中的图表注释二、平顶图1、概念：室内平顶图，系指向上仰视的正投影平面图，具体可分为下述两种情况：其一，顶面基于处于一个标高时，平顶图就是顶界面的平面影像图，即（顶）界面图；其二，顶面处于不同标高时，即采用水平剖切后，去掉下半部分，之下而上仰视可得到正投影图，剖切高度以充分展现顶面设计全貌的最切当处为宜。
施工现场平面布置
施工现场平面布置一、施工现场平面布置原则本工程主要施工项目包括道路、交通、排水、给水、再生水、照明、热力等工程，总体布设原则如下：1、合理安排施工程序，进行施工场地规划，将施工对周边交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大。
2、施工总平面布置总体上坚持阶段性、适用性、灵活性特点。
3、现场布置既要满足施工要求，方便施工管理，又要确保施工质量、安全、进度和环保的要求。
4、施工现场布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地。
5、场地布置遵循“三防”原则，防火、防水、防盗设施齐全，布置合理，消除不安定因素。
6、施工现场实行“三区”（作业区、材料区、生活区）隔离。
三区设置符合安全标准，标识清楚醒目。
根据施工工序及现场情况布置各工种作业加工棚，以便于施工操作。
现场办公室设置在明显位置，设施符合施工条件要求，做到各项管理制度齐全、上墙。
7、排水施工时采用围挡进行施工现场围蔽，围挡占地保证符合业主要求及规划占地要求，布设时，考虑尽可能地避免材料二次倒运，避免场内道路进行多次迁改，电、水管线埋设符合标准规范。
8、现场施工用电与用水情况执行国家及天津市标准规范，做到安全用电，安全施工，节约水电资源。
二、施工现场平面布置根据现场情况，现场计划采用围挡进行封闭，并修建一条施工进出场道路，与周边现状道路连接贯通。
在道路南侧空地上设置项目部及施工人员住宿，同时根据施工总体安排及划分，在现场设置各类原材料存放区及加工区，确保施工区域与住宿区域相隔离。
1、现场围闭及施工路修建施工场地，现场采用半封闭式管理，对施工占用场地采用专用围挡连续固定设置，并在进出口设置警示标志标牌。
在工地进出口设冲车台，冲车台下设排水沟，冲车废水通过沉淀池处理后再对外排放。
2、项目部及民工生活区建设（1）、项目部布置项目经理部采用单层彩板房结构，占地面积约3000m2，主要设置项目各领导办公室、各科室办公室、会议室、驻地监理办公室以及业主代表办公室等。
工程施工平面图规范
工程施工平面图规范一、编制要求1. 施工平面图应按照《建筑工程施工图深度设计规范》的要求进行编制。
2. 编制施工平面图时，应根据工程施工的实际情况，合理确定尺寸比例，使得图纸清晰、准确。
3. 施工平面图应包括建筑平面布置图、立面图、剖面图、扩大图等内容。
4. 施工平面图中应标注清晰的尺寸标注及符号标注，确保施工人员能够准确理解。
5. 施工平面图中的文字应简洁明了，字体大小适中，方便阅读。
6. 施工平面图应包括工程的基本信息，包括工程名称、地点、建筑物用途、总平面布置等。
二、图纸内容1. 施工平面图应包括建筑物各个部分的平面布置图，包括地下室、地面及各个楼层，清晰标注各个房间的功能及尺寸。
2. 施工平面图应包括建筑物的立面图，展示建筑物的外观特点及立面构造，包括外墙、窗户、门等。
3. 施工平面图应包括建筑物的剖面图，展示建筑物的剖面结构及各个部分的高度尺寸。
4. 施工平面图应包括扩大图，可针对建筑物的某一部分进行扩大展示，方便施工人员理解该部分的细节。
5. 施工平面图应包括各种工程设施的平面布置，包括水电路、空调管道、通风道等。
6. 施工平面图应包括建筑物的外围环境设计，包括绿化、道路、停车场等。
7. 施工平面图应包括材料及施工要求的标注，确保施工质量。
三、绘图要求1. 施工平面图的绘图要求应符合国家有关标准规定，绘图比例应根据工程的重要性和图幅大小合理确定。
2. 施工平面图绘图要求应符合建筑设计院的统一绘图标准，确保图纸的整洁、准确。
3. 施工平面图的标注要求应规范，标注字体应使用宋体或楷体，字体大小应根据图幅大小确定。
4. 施工平面图的符号标注要求应统一，采用行业通用的符号及标志，确保施工人员能够准确理解。
5. 施工平面图的文字标注应简洁明了，语句要通顺，表达要清晰。
6. 施工平面图的图框要求应整洁，边框线粗细应符合国家有关标准规定。
四、审查验收1. 施工平面图的编制应由专业的设计师进行，经过负责施工管理的专业人员审核。
施工现场总平面布置图
高交通安全性。
临时交通管制措施
03
针对施工期间可能出现的交通拥堵或特殊情况，制定相应的临
时交通管制措施，如单向通行、限时通行等。
临时设施规划布局
1 2
临时设施类型及数量确定
根据施工需求和现场条件，合理规划各类临时设 施，如办公区、生活区、仓库、加工场等，并确 定其数量和规模。
设施布局和空间利用
优化设施布局，提高空间利用效率，同时考虑人 员流动、物资运输和消防安全等因素。
绿化美化
在施工现场周边和空闲区域进行绿化美化，改 善施工环境。
符合城市规划
布置图应符合城市规划的要求，与周边环境相协调，提升城市形象。
03
总平面布置图设计要素
道路交通组织设计
道路宽度、转弯半径和坡度设计
01
确保施工车辆和人员安全、顺畅通行，同时考虑未来使用需求
和地形条件。
交通标志和标线设置
02
明确指示施工区域内的交通流向、停车区域和限速等要求，提
实际情况。
05
案例分析：某大型项目施工现场总平面布 置图优化实践
项目背景介绍
项目概述
该项目为一座大型商业综合体，包括购物中心、酒店、办公楼等 多个功能区域，总建筑面积达到数十万平方米。
地理位置
项目位于城市中心区域，周边交通繁忙，人流密集，施工环境复杂 。
施工要求
项目要求高质量、高效率完成，同时确保施工过程中的安全、环保 等各方面的要求。
02 制定现场监控方案，对施工现场进行定期或不定 期的检查和评估。
03 及时处理现场协调与监控中发现的问题，确保施 工质量和安全。
变更管理程序实施
建立变更管理程序，明确变更的 申请、审批、实施和验收等流程
施工总平面图布置要求
施工总平面布置要求现场围挡要求3.2.1 现场围挡应做到坚固、稳定、整洁、美观，材料应选用砌体、彩钢板等硬质材料，不应采用彩条布、竹笆、粘土实心砖等。
市政道路工程还应设置红灯示警。
3.2.2 在深基坑影响范围内、人员流动较密集区域的围挡宜选用彩钢板。
3.2.3 施工区、生活区围墙在市区一般不低于2.5m，其他地方一般不低于1.8m。
3.2.4 彩钢板围挡高度不宜超过2.5m，立柱间距不宜大于3.6m，围挡应进行抗风计算。
3.2.5 砌体围挡及基础应进行设计计算，符合国家标准规范规定。
砌体不宜采用空斗墙砌筑方式，厚度不宜小于200mm。
砌体围挡应设置混凝土壁柱，壁柱间距应按设计要求进行设置且不应大于5.0m。
墙体与壁柱之间应设置2Φ6@500的拉结筋。
3.2.6 围挡使用单位应定期进行检查，当出现开裂、沉降、倾斜等险情时，应立即采取相应加固措施。
3.2.7 不应在彩钢板等轻质围挡或紧靠围挡架设广告或宣传标牌。
如确需架设的，受力体系应当独立，并经设计计算。
——《浙江省建筑施工安全标准化管理规定》封闭管理3.3.1 施工现场必须实行封闭管理，设置进出口大门，制定门卫制度。
门卫值班室应设在进出大门一侧，配备一定数量的安全帽，严格执行外来人员进场登记制度。
3.3.2 门头（门柱）应有企业的“形象标志”。
大门宜采用硬质材料，力求美观、大方并能上锁。
3.3.3 进入施工现场所有工作人员必须佩带工作卡——《浙江省建筑施工安全标准化管理规定》1、施工现场进出口应设置大门，并应设置门卫值班室2、施工现场出入口应标有企业名称或标识，并应设置车辆冲洗设施——JGJ59-2011材料堆场管理3.5.1 建筑材料、构件、料具必须按施工现场总平面布置图堆放，布置合理。
3.5.2 建筑材料、构配件及其他料具等必须做到安全、整齐堆放(存放)，不得超高。
堆料应分门别类，悬挂标牌。
标牌应统一制作，标明名称、品种、规格数量以及检验状态等。
施工现场平面布置图
施工现场平面布置图的设计一、概述（一）编制意义1．是安排布置现场的依据；2．是有计划、有组织和顺利施工的重要条件；3．是文明施工、加强现场管理的基础；4．是提高效率、加快进度、取得良好效益的保证。
（二）编制要求1．分阶段绘图——不同施工阶段，布置内容不同；2．要考虑各施工阶段的变化和发展需要——水电管线、道路、房屋、仓库不要轻易变动；3．土建与设备安装共同协商，防止相互干扰；4．比例：一般1：200～500。
二、设计内容1．已建、拟建的建筑物、构筑物及管线；2．测量放线标桩、地形等高线；3．垂直运输机械的位置、开行路线、控制范围；4．构件、材料、加工半成品及施工机具的堆场；5．生产、生活临时设施（搅拌站、输送泵站、加工棚、仓库、办公、道路、水电管线，宿舍、食堂、消防及安全设施等）；6．必要的图例、比例尺，方向及风向标记。
三、设计依据1.原始资料：自然条件、技术经济条件；2.建筑设计资料：总平面图、管道位置图等；3.施工资料：施工方案、进度计划、资源需要量计划、业主能提供的设施；4.技术资料：定额、规范、规程、规定等。
四、设计原则1．施工平面布置应严格控制在建筑红线之内；2．合理组织运输，保证现场运输道路畅通，尽量减少二次搬运；3．平面布置要紧凑合理，尽量减少施工用地；4．临时设施的布置要方便生产和生活；5．各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
4）水泥库选择地势较高、排水方便靠近搅拌机的地方。
5）临时水电应就近铺设。
6.在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。
五、设计的步骤与要求设计步骤一般为：确定建筑位置→起重及垂直运输机械位置→搅拌站、仓库、材料和构件堆场布置→临时道路布置→临时设施布置→临时水电管网布置（一）调查研究，熟悉场地基本情况1．场地的形状尺寸；2．已建和拟建建筑物或构筑物；3．已有的水源、电源及水电管线、排水设施；4．已有的场内、场外道路，围墙；5．施工需予以保护的树木、房屋及其它设施等。
施工现场平面布置
施工现场平面布置一、施工总平面布置原则及依据：（一）布置原则为保证施工现场布置紧凑合理、施工进行顺利，施工平面布置原则如下：l、采用预制装配式临建设施，提高装配速度，尽快投入使用。
2、规划好施工道路和场地，减少场内二次搬运，降低运输费用。
3、现场布置应符合卫生、安全、防火和环境保护等要求，达到市级文明工地标准。
（二）布置依据1、业主的有关要求。
2、现场红线、临界线、水电源位置，以及现场勘察结果。
3、总平面图、建筑平面图。
4、总进度计划及资源需用量计划。
5、总体部署和主要施工方案。
6、安全文明施工及环境保护要求。
二、施工现场平面布置：（一）生产设施布置1、本工程混凝土采用商品混凝土，砂浆采用商品砂浆。
在现场设混凝土标养室。
砂浆二次搅拌棚。
2、钢筋堆放区各类钢材按不同规格堆放整齐，设置标识牌和检验状态。
3、模板加工及大型工具堆放场地模板加工场地，主要用于木材堆场、木材加工。
模板加工场地设电锯、平刨、压刨、圆盘锯。
大型工具堆放场地，位于垂直运输机械覆盖范围以内，场地内大型工具分类堆放，并尽可能靠近建筑物边，以利使用。
4、砌体材料堆场考虑到运输方便，砌体材料尽量堆放于建筑物附近。
5、现场建筑物四周设置塔式起重机，臂杆长55-60m，满足施工要求为准。
（二）生活设施布置1、现场办公现场管理人员办公区采用色彩明快的装配式钢板房，办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配电脑、打印机等设施。
办公室、会议室安装空调、电源插座、电话和传真机等。
办公室门前设花坛进行绿化。
业主及监理现场办公室；均配暖、电等设施(满足甲方要求)。
2、工人宿舍、食堂、厕所、浴室工人生活区由宿舍、食堂、厕所、浴室组成。
工人宿舍采用钢结构彩板搭设，上下两层上下铺，床架被褥统一，实行公寓化管理。
生活区食堂，内配冰柜、蒸箱、炉灶等设施，满足施工人员用餐。
整个生活区，派人定时打扫卫生，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化、美化，为工人营造一个整洁、卫生的生活环境，展现企业形象。
施工总平面布置图
施工总平面布置图1.总平面布置原则1、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。
2、在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
3、施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少二次搬运为原则。
4、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
5、临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
6、加强现场安全管理力度，严格按照我公司的《项目安全管理手册》要求进行管理。
7、加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
8、控制粉尘设施排污、废弃物处理及噪声设施的布置。
9、设置便于大型运输车辆通行的现场道路并保证其可靠性。
2.平面布置介绍在现场布置临建设施，包括警卫房、办公室、实验室、机修房、卫生间、淋浴间、住宿用房和食堂。
沿拟建建筑物四周布置宽6米的环形道路。
现场主楼结构阶段布置1台QTZ5013型塔吊，塔吊臂长为50米，1部施工电梯，可以覆盖整个建筑物，满足垂直运输需要；现场设1台混凝土地泵，以满足浇筑砼需要。
装修阶段，砌体粉刷阶段设置4部砂浆搅拌机。
另外，在现场设置钢筋堆放加工车间和木工堆放加工车间。
3.现场临时用水方案3.1临时用水内容：1．施工现场消防、生产临时设施给水设计。
2．施工现场临时设施排水设计。
3.2 临时用水方案：1．临时用水水源设计：本工程临时用水暂时按照接自现场正西方向的已有给水管，接入现场后加水表计量。
2．室内、外消火栓系统设计：（1）消火栓系统用水量：本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为15L/S，室内消火栓用水量设计为15L/S，消火栓系统总用水量为30L/S。
（2）室内、外消火栓系统设计：室外消火栓设计采用低压消防给水系统，平时管网内水压较低，仅满足施工生产用水即可，当火场灭火时，水枪所需压力，由消防车产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面布置图设计规范
一. 目的
为减少设计人员出现箱变平面布置图设计不统一及各种元器件与箱变间的关系不合理的情况，减少共性问题的沟通，特制定本设计规范。
二. 范围
适用于本公司设计生产的10kV欧式箱变、10kV开闭所、35kV开闭所。
三. 职责
所有参与箱变平面布置图设计的电气设计及机械设计人员应严格按照此设计规范设计，如不能按本规范设计时应组织评审工作。
四. 内容
（一） 10kV欧变
1. 高压部分：
1) 高压部分平面布置图尺寸尽量按标准方案进行设计。
2）平面布置图中的高压柜尺寸应为最大尺寸，即各箱体最外边尺寸，可参考高压柜标准尺寸表。
3）当高压柜数量较少时，应设计为面朝箱变端门，且距箱变外边缘至少留150mm 距离；当高压柜数量较多时，可按背靠背布置，两侧高压柜之间至少应留下30mm
间隙，高压柜距箱变侧边缘至少留下150mm距离（如使用德理施尔高压柜时注
意二次室开门与箱变立柱的关系，可适当增加以上距离）。
4）当高压使用霍斯通环网柜，并且为背靠背布置时，高压柜距变压器室隔板应留下400mm间隙，用于安装母线联接铜棒（或者电缆）；两排高压柜之间的距离
为95mm。
5）当高压使用霍斯通F单元时，应注意熔仓抽出过程中不得与任何箱体部位干涉（如各种箱体立柱）。
变压器出线单元应尽量放置在箱变中心线上。
6）当高压柜面前有箱体立柱时，考虑高压柜开门是否能90度开启，如不能，则更改布置方案。
2. 变压器室部分：
1）变压器室部分平面布置图尺寸尽量按标准方案进行设计。
2)变压器尺寸应按油变、干变尺寸汇总表的要求选择，尽量按最大尺寸布置。
3）当变压器为油变时，变压器高低压侧距相应的隔板应留下至少150mm的距离；
当变压器为干变时，变压器的高压侧距高压隔板应留下至少200mm的距离（并保证变压器高压带电体距高压隔板300mm），低压侧距低压隔板应留下至少150mm的距离。
4）如无特殊情况时，变压器布置在中心线上。
5）应在布置图中代表变压器的方框上明确写出变压器的完整型号及轨距信息。
6）当变压器带油枕时，应在平面布置图的变压器部分写明“带油枕”字样。
3. 低压室部分：
1)低压室部分平面布置图尺寸尽量按标准方案进行设计。
2)低压柜应选择800×500×1800（长×宽×高）的改进型GGD柜，当低压电流较
大，需要使用两片母排时，应选择800×600×1800（长×宽×高）的改进型GGD柜。
3）当低压柜总数为偶数时，应面对面分两排布置，原则上低压进线柜放置在走廊上侧，无功补偿柜主放置在走廊下侧。
4) 低压柜距变压器隔板应保证20mm。
5）低压柜距箱变端面（箱变外边缘）应保证不小于150mm距离，方便人手可插入开启内锁门。
6）低压柜距箱变侧面（箱变外边缘）应保证100mm距离。
7）当低压柜数量大于等于3面时，应设低压室走廊，走廊宽度至少保证1000mm。
8）当低压柜数量小于3面时，可不设低压室走廊。
9）低压柜为品字型布置时，中间的低压柜与两侧低压柜之间距离为50mm（如使用600mm深的低压柜时，此距离应为100mm）。
10）低压柜的上门及下门的开启方向应保持一致，且所有低压柜开门方向有利于人在低压室内的逃逸。
11）低压室内如有走廊时，应设下人孔（700mm×700mm）,下人孔距箱变端面外边缘应为250mm，保证下人孔不与箱变基础干涉。
设计箱变地基下人孔时务必与箱变的建议基础图相结合，不要有墙体或槽钢堵住下人孔的问题；
12）低压室无走廊时，箱变基础图应设计为下人孔在箱变外，传递基础图时应特别注意。
13）低压柜间如需要母线桥连接，应在平面布置图上明确表示出母线桥位置。
4. 箱变箱体部分：
1）箱变箱体的尺寸应尽量规整，长度方向尽量设计为整数；箱变宽度的标准尺寸为2200mm，如遇双变，或者低压柜尺寸较大时，可另行处理，但是原则上不大于2400mm。
2）箱变顶盖的外檐设计时应考虑对箱变宽度的影响。
3）箱变低压室侧面应设计为带两个中立柱的三门式设计，两侧为内锁门，中间为单开门，不得设计为侧面双开门。
4）欧变内嵌式电表箱原则上只允许安装一块电度表，如电度表数量超过一块，需要评审决定。
5）变压器室应设计为单层门，随变压器间隙的大小可为单开门或双开门。
6）箱变内锁门宽度应小于700mm，当大于700mm时应设计为右门。
5. 特殊要求：
1）箱体设计内锁门时必须考虑立柱与高压柜之间的间隙能否正常开关内锁，必要时参考以前正确的图纸，或者询问有经验的设计人员；
2）当箱体需要设计电缆下沉盒时，必须参考建议基础图，一般下沉盒的边缘距离箱体最外侧的尺寸应至少保证250mm，且安装螺丝最好不要设计在靠近地基墙
体侧；
3）电气设计人员在根据项目设计输入完成平面布置图设计时，应发给箱体设计人员查看，两人共同在设计栏内签名，如平面布置图未有箱体设计人员签名，审
核人员不得签名。
（二） 10kV开闭所
1．平面布置图应体现的信息：
1）项目名称、图纸图号（应与“工程项目设计任务书”一致）
2）箱变单元平面布置及单元外形尺寸（单元柜外形尺寸应为电气、机械设计人员评审后确定）、箱变的长度及宽度尺寸、箱变的检修门位置、开门方向及检修
门尺寸如有特殊要求应在图纸中进行说明，无说明则开门方向及检修门尺寸由
机械设计人员自定。
3）检修走廊的宽度，无特殊要求按1000mm宽设计。
4）空调的安装位置、数量、型号以及室外机的安装方式。
6）应急照明灯的位置及数量。
7）须安装行程开关的位置及数量。
2．平面布置图设计注意事项：
1）定购的屏体、柜体如要安装在箱变内，应规定前面检修门高度不高于2000mm （以地面为基准）。
2）如母线室一直贯通到箱体内壁，并且此处需安装空调，应将此处的箱体加长350mm安装空调。
3）正常情况下，平面布置图上侧单元为右操，下侧单元为左操，如有特殊要求就在布置图上进行说明。
4）10kV开闭所外形尺寸宽不得超过3200mm，高不得超过3150mm，如超过这个外形尺寸，必须召开评审会，办公室负责发货人员必须参加。
5）平面布置图须经甲方（客户或设计院）确认方可下发。
6) 当箱体长度超过14m时应分成两部分制作。
7）如端头无空单元并且要布置空调时应增加350mm安装空调。
8）当箱体内有屏体（直流屏、交流屏、保护屏等）要考虑一次、二次电缆的走线方式及减小电缆了联接长度。
3. 特殊要求
电气设计人员在根据项目设计输入完成平面布置图设计时，应发给箱体设计人员查看，两人共同在设计栏内签名，如平面布置图未有箱体设计人员签名，审核人员不得签名。
（三） 35kV开闭所
1．平面布置图应体现的信息：
1）项目名称、图纸图号（应与“工程项目设计任务书”一致）
2）箱变单元平面布置及单元外形尺寸（单元柜外形尺寸应为电气、机械设计人员评审后确定）、箱变的长度及宽度尺寸、箱变的检修门位置、开门方向及检修
门尺寸如有特殊要求应在图纸中进行说明，无说明则开门方向及检修门尺寸由
机械设计人员自定。
3）检修走廊的宽度，无特殊要求按1000mm宽设计。
4）空调的安装位置、数量、型号以及室外机的安装方式。
6）应急照明灯的位置及数量。
7）须安装行程开关的位置及数量。
2．平面布置图设计注意事项：
1）平面布置图须经甲方（客户或设计院）确认方可下发（如有图纸确认的要求）。
2）35kV箱体外形尺寸宽不得超过3200mm，高不得超过3450mm，如超过这个外形尺寸，必须召开评审会，办公室负责发货人员必须参加。
3) 当箱体长度超过14m时应分成两部分制作。
4）当箱体内有屏体（直流屏、交流屏、保护屏等）要考虑一次、二次电缆的走线方式及减小电缆了联接长度。
3. 特殊要求：
电气设计人员在根据项目设计输入完成平面布置图设计时，应发给箱体设计人员查看，两人共同在设计栏内签名，如平面布置图未有箱体设计人员签名，审核人员不得签名。
编制：审核：批准：。
