16G101图集解析(一)使平法钢筋 识图通俗易懂
2024版16G101图集讲解
条形基础
常用于墙下或柱下条形承载的情况，可调整不均匀沉降，适 用于地基承载力较低或上部结构荷载较大的情况。
筏形基础
当建筑物荷载较大，地基承载力较弱时，可采用筏形基础。 筏形基础分为平板式和梁板式两种，平板式筏形基础整体性 好，梁板式筏形基础刚度大。
2024/1/26
桩基础
适用于地基承载力很低或建筑物荷载很大的情况。桩基础类 型多样，可根据地质条件、荷载要求等因素选择。
05
2024/1/26
03
基础平面图
表示建筑物基础平面布置的图样，包 括基础的形状、大小、埋深、材料、 构造及与上部结构的关系等。
04
楼层结构平面图
表示建筑物各楼层结构平面布置的图 样，包括梁、板、柱、墙等构件的平 面位置、尺寸及配筋等。
24
结构施工图识读步骤和方法
了解工程概况
逐张阅读图纸
先阅读设计总说明，了解工程概况、设计要 求和施工注意事项。
基本锚固长度
根据混凝土强度等级、钢筋直径 和钢筋类型等因素确定的基本锚 固长度，是钢筋锚固的最小长度
要求。
2024/1/26
抗震锚固长度
在地震区，根据抗震设防烈度、混 凝土强度等级和钢筋直径等因素确 定的抗震锚固长度，比基本锚固长 度更长。
搭接长度
当两根钢筋需要搭接时，其搭接长 度应满足规范要求的搭接倍数与基 本锚固长度的乘积。
2024/1/26
平屋顶
坡度小于5%，常用结构形式有梁 板式、无梁楼盖、密肋楼盖等。选 型建议考虑荷载大小、跨度、空间 使用要求等因素。
坡屋顶
坡度大于10%，常用结构形式有木 屋架、钢屋架、钢筋混凝土屋架等。 选型建议考虑屋面材料、坡度、跨 度、荷载等因素。
监理新手识图16G101梁的平法标准法图文教程

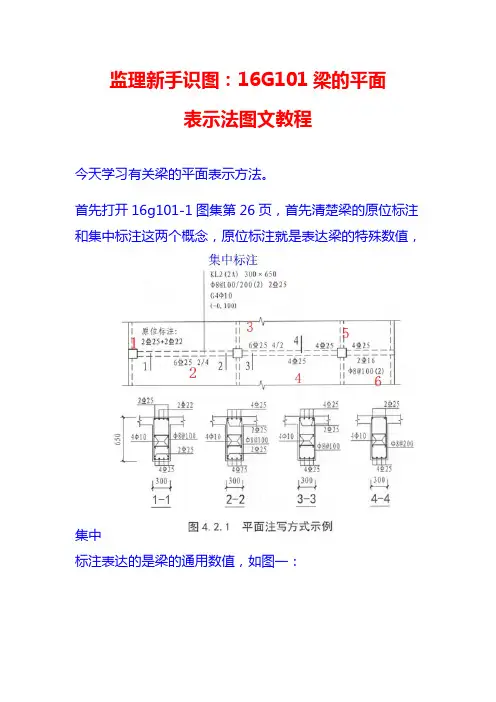

监理新手识图：16G101梁的平面表示法图文教程今天学习有关梁的平面表示方法。
首先打开16g101-1图集第26页，首先清楚梁的原位标注和集中标注这两个概念，原位标注就是表达梁的特殊数值，集中标注表达的是梁的通用数值，如图一：图一从图中看出除了蓝色字体标注为集中标注外，其余部分数字全部为原位标注。
咱们先从集中标注说起：KL2表示该框架梁编号；(2A)表示该框架梁为两个跨度，A 就是一端带悬挑，如果是B那就是两端带悬挑；300*650是表示梁的断面尺寸，宽为300毫米，高为650毫米；Ф8@100/200(2)表示该梁箍筋直径为8mm，加密区中心间距为100毫米，非加密区间距为200毫米，（2）表示箍筋为2肢箍，2Φ25表示梁上部钢筋为两根直径25的通长钢筋；G4Φ10表示构造钢筋4根直径为10mm的一级钢，在梁的两侧对称布置；（-0.100）表示该梁顶面标高低于结构层标高10cm。
接下来我们说说原位标注：1节点：2Φ25+2Φ22表示该支座上部钢筋为除2根直径25mm的通长钢筋外还有两根直径22mm的非贯通筋，如图中1-1剖面。
2节点：6Φ252/4表示该跨底部配置6根直径25mm的二四分开，底部第一排配置4根25，二排配置2根25，此处钢筋表示在该跨为通长筋。
如图中1-1和2-2剖面。
3节点：6Φ254/2表示在该支座两端的钢筋一排共有四根25钢筋，其中两根为通长两根为非通长，二排筋为两根25非通长筋。
4节点：同2节点，底部配置通长4根25钢筋。
5节点：两侧是两根通长25钢筋，2根非通长25钢筋。
6节点：即悬挑部分2Φ16表示底部配置钢筋，Φ8@100（2）表示该跨箍筋为直径8间距为100的两肢箍。
图二前面还有两个问题大家可能没有明白：1、非贯通筋的长度，我们翻开16g101-1第84页：如图从图中看端支座伸出长度一排钢筋Ln1/3，二排为Ln1/4，Ln1为净跨值；中间支座为两侧净跨取最大值。
16G101平法钢筋试图算量 桩基承台平法识图及钢筋计算
独立承台的配筋构造及案例
二、三桩承台的钢筋构造
16G101-3 P95、96
独立承台的配筋构造及案例
分布筋排布距离
独立承台的配筋构造及案例
独立承台的配筋构造及案例
端部弯钩判断 35d+0.1D=35*25+0.1*1000=975mm 500+1000-40=1460mm＞975mm,端部不用弯折 底部受力钢筋计算： (1000+1750)*2-2*40=5420mm
独立承台的配筋构造及案例
独立承台的配筋构造及案例
端部弯钩判断 35d+0.1D=35*25+0.1*1000=975mm 500+1000-40=1460mm＞975mm,端部不用弯折
第五节 独立承台的配筋构造及案例（二）
目录
一、矩形承台的配筋构造及案例 二、三桩承台的配筋构造及案例 三、双柱联合承台配筋构造及案例
16G101-3 P100
承台梁的配筋构造及案例
二、承台梁的案例计算
长度2300mm，桩入承台50mm
承台梁的配筋构造及案例
端部是否弯折判断 35d+0.1D=35*14+0.1*400=530mm 475-40=435mm＜530mm，端部需要弯折10d
独立承台 平面注写
集中标注
选注内容
配筋 承台板底面标高
必要的文字注解
原位标注 16G101-3 P46-48
独立承台的平面尺寸
第三节 独立承台的平法识图（二）
目录
一、桩基承台的平法表示 二、独立承台的平面注写方式
独立承台的平法识图
二、独立承台的平面注写方式
必注内容
独立承台编号：CT 截面竖向尺寸：h1/h2
零基础学钢筋计算-16G系列钢筋平法工程图文详解
钢筋工程计量----结构各构件的支座关系
梁是板的支座 柱是梁的支座 基础梁是柱的支座
钢筋工程计量----框架梁钢筋设置及构造
梁加腋（边、中支座处）
钢筋工程计量----梁加腋
钢筋工程计量----主次梁交接处吊筋
11G101－3P53柱插筋构造
图2
基础插筋的计算
框架柱钢筋构造图示
－基础插筋
图一
插筋保护层度＞5d；hj＞laE(la)
插筋保护层度＞5d；hj≤laE(la)
图三
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤5d；hj≤laE(la)
注： 1.当不同直径的钢筋搭接时，Ll、LlE按直径较小的钢筋计算。 2.在任何情况下Ll不得小于300mm。 3.式中ξl为纵向受拉钢筋搭接长度修正系数，当纵向钢筋搭接接头百分率为表的中间值时，可按内插取值。
抗震
非抗震
LlE＝ξlLaE
Ll＝ξlLa
纵向受拉钢筋搭接长度修正系数ξl
纵向钢筋搭接接头面积百分率(%)
16G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土板式楼梯）
16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台）
三a
严寒和寒冷地区冬季水位变动区环境； 受除冰盐影响环境 ； 海风环境。
三b
盐渍土环境 ； 受除冰盐作用环境 ； 海岸环境。
四
海水环境。
五
受人为或自然的侵蚀性物质影响的环境。
16G101图集平法制图规则及计算深度解读
16G101图集柱平法制图规则及计算深度解读图集相当于字典，查起来方便，读起来费劲，有时候读了多遍也理解不了，如果理解不了，你将无法查询，从今天开始，我帮大家深度解读16G图集，帮大家节省时间。
大家看一下，同图表示，你是不是对平法是什么，有了更好的理解。
16G图集这次最大的变化就是取消了非抗震情况，就是因为有了以上这份文件。
至于16G101-1和-2包括哪些内容，我们后面再讲，慢慢来！“框架-剪力墙结构”和“框支剪力墙结构”我理解是否正确，欢迎大家拍砖。
虽然现在平法图集上没有陈教授的名字，但是我们不能忘记这个人，他发明平法，解放了无数建筑工作者的劳动力。
别把图集当规范，平法图集是从规范衍生出来应用工具。
简单来说，平法施工图=平面图+标准构造详图，这里平面图是按照平法规则绘制出来的。
这几种方式，我们后面会详细解读。
图纸说明大多数对预算员没用，做预算不要把时间浪费在图纸说明上。
这些地方设计如果不注明，就证明是设计新手干的，找老预算员取取经验，别瞎做。
哈哈！先来一波更新^.^【2016年11月7日】其实芯柱的内容，16G平法图集并没有单独拿出来，因为网上很多人问这个问题，我在这里特意拿出来单独解读。
列表注写方式图上有个特点，就是柱截面标注的不是具体尺寸，是参数代号，具体尺寸要从表里查得。
注意，偏轴时图中参数可以是负值。
这里注意大家按照我给的序号顺序看。
关于转换柱的具体内容，我们后面会详细解读。
常用的箍筋是类型1和类型2。
我们经常碰到复合箍筋，不知道怎么拆分，有了这个原则就知道怎么拆分了。
大家注意，柱子的箍筋是“几×几”，梁的箍筋一般叫“几肢箍”。
大家注意，芯柱不会单独存在，一定和框架柱在一起，尺寸标注方式随框架柱。
为了施工方便，这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。
大家注意，这张表里的标高表示的是当前层的结构底标高，而不是建筑底标高，平法图集里讲的所有标高，都是结构标高不是建筑标高。
16G-101图集钢筋平法详细解析
5
19、 16G76-11g第72页
重点掌握：
①掌握剪力墙水平分 布钢筋计入约束边缘 构件配筋率构造做法 ②改约束边缘翼墙构 造详图一标准方式。
11、 16G66页=11g第62页
重点掌握：
1. 未 包 括 嵌 固 部 位. 2. 柱 净 高 Hn/Hc （长边≤ 4）及小 墙肢时全高加密。 3. 增 点 ， 如 遇 到 上面情况需手动 更改属性。
5
12、 16G-67页11g101-1第59页
重点掌握：
①了解各节点构 造. ② 了 解 1.2% 配 筋率的概念。 ③区别边柱中柱 弯折长度。（边 柱15D中柱12D） 4. 节 点 钢 筋 弯 折 要求。R=6/8D 5. 改 柱 角 附 加 筋 构造要求。 6. 优 化 节 点 5 梁
5
20、 16G第77页11G73
重点掌握：
①了解构造边缘暗柱， 端柱，扶壁柱边缘翼 墙，转角墙构造。 ②增加（二）（三） 构造详图。（箍筋和 水平筋间距相同时， 需要设计指定后使用）
5
21、 16G78-11g第74页
重点掌握：
①锚固长度大于 Lae且大于600， 顶层墙内设置箍 筋@150 ②构造筋同墙体 水平筋分布在外 侧 ③钢筋不重复布 置 4. 增 加 连 梁 上 翻 节点
重点掌握：
①优化一字型墙做法， 增加L型墙节点详图。 优化转角墙（三）构 造。转角墙做法。 ②三，四排墙做法， 增加注写2内容明确剪 力墙在保持相同配筋 率时外侧钢筋直径应 大于内侧。 3. 增 点 ， 墙 转 角 选 用 节点3.
16G101钢筋教程讲义-筏型基础平法识图及钢筋计算
梁板式筏形基础的平法表示
梁板式筏形基础的平法表示
梁板式筏形基础的平法表示
配筋
一种箍筋间距时，级别、直径、间距、肢数 基础梁箍筋
两种箍筋间距时，/分隔，第一种根数及间距
基础梁的底部、顶部 及侧面纵向钢筋
底部（B） 顶部（T） 侧面（G/N）
16G101-3 P31
梁板式筏形基础的平法表示
集中标注
基础主梁的钢筋构造
定额钢筋混凝土工程钢筋工程量计算规则
基础主梁的钢筋构造
1、1、底部、顶部贯通纵筋的搭接和端头支座锚固
16G101-3 P81
基础主梁的钢筋构造
第九节 基础主梁的钢筋构造（二）
目录
一、基础主梁的纵向钢筋构造 二、基础主梁的箍筋构造 三、基础主梁的特殊构造 四、基础主梁侧腋构造
16G101平法钢筋识图算量 详细教程
第四章 筏形基础平法识图及钢筋计算
第一节 筏形基础的分类
目录
一、筏形基础的分类 二、梁板式筏形基础的组成构件 三、平板式筏形基础的组成构件
筏形基础的分类
一、筏形基础的分类
梁板式筏形基础
筏形基础
平板式筏形基础
柱下和跨中板带进行表达 基础平板进行表达
16G101-3 P30、38
筏形基础的分类
二、梁板式筏形基础的组成构件
梁板式 筏形基础
基础主梁(柱下) 基础次梁 梁板筏基础平板
16G101-3 P30
筏形基础的分类
基础平板 基础次梁
8跨有外伸
基础主梁（柱下） 2跨有外伸
筏形基础的分类
三、平板式筏形基础的组成构件
平板式 筏形基础
板带式
柱下板带 跨中板带
平板式筏基础平板
16G101平法图集讲解pdf
目录CONTANTS01平法的初步认识02柱03墙、暗柱及连梁04梁05板06后浇带构造07基础构造PART 01平法的初步认识l 1.1:平法图集的全称及作用；l 1.2:常用平法代号的认识；l 1.3:钢筋锚固表；l 1.4:钢筋搭接表；l 1.5:锚固与搭接的关系；平法图集的作用平法图集的全称La (受拉钢筋锚固长度)1、受拉钢筋最小锚固长度不应小于200。
2、当四级抗震时，La=Lae。
Lae (受拉钢筋抗震锚固长度)1、受拉钢筋最小抗震锚固长度不应小于200。
2、当四级抗震时，La=Lae。
LL (纵向受拉钢筋搭接长度)1、任何情况下，搭接长度不应小于300。
2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。
LLe (纵向受拉钢筋抗震搭接长度)1、任何情况下，搭接长度不应小于300。
2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。
钢筋平法代号LaLaeLLLLe常见的平法代号的认识CZ:保护层；S ：分布间距；HC ：顺支座长；Hw ：梁腹板高度； 斯维尔：(TCZ ：WT:弯头；CZZ:支座构件钢筋保护层；TCZ:基础顶面保护层； ------------------------------------------------------------------------------------------------------------LMC:左锚/下锚；RMC:右锚/上锚)；LJT ：钢筋接头总长16G锚固表锚固长度查询表11G锚固表11G锚固长度查询表16G搭接表搭接长度查询表116G搭接表搭接长度查询表211G搭接11G搭接计算公式PART 02柱的平法认识l 2.1:柱纵向连接方式；l 2.2:柱纵筋连接构造；l 2.3:柱纵筋底层插筋构造；l 2.4:柱纵筋顶层构造；l 2.5:柱箍筋分布范围；l 2.6:柱梁节点区域箍筋加密软件中如何表示；错开连接长为：2.3LLe。
国家标准图集16G101平法讲解
墙
柱箍筋
拉 筋
框架柱就是在框架结构中承受梁和
板传来的荷载，并将荷载传给基础， 是主要的竖向支撑结构。
芯柱就是在框架柱截面中三分之一左右的核心部位 配置附加纵向钢筋及箍筋而形成的内部加强区域。
注写方式
列表注写方式 截面注写方式
列表注写方式：
跨板受力筋 板负筋
板负筋 板底筋
混等级 凝土
抗震等级
钢筋种类
搭接长度Ll和 Lle,在任何情
况下都不能小 于300
除具体工程设计标注有箍筋全高加密的柱外，柱箍 筋加密区按规范16G101-1-65页所示。
当柱在某楼层各向均无梁且无板连接时，计算箍筋 加密范围采用的Hn该跃层柱的总净高取用。
箍筋类型：4×4
剪力墙施工图注写方式 列表注写方式
列表注写方式 截面注写方式
施工图通常用的 方式
很少用
剪力墙
剪力墙构件
边缘构件、暗柱、端柱
列表注写方式
连梁
列表注写、平面 注写方式
暗梁
列表注写、截面 注写方式
平面注写方式：
集中标注 腰筋，G表示构造钢筋，
N表示抗扭钢筋
KL2表示梁编号，（2A)表示2跨；一端有悬 挑。若是（2B）表示2跨；两端有悬挑。
列表注写方式：
表示三级钢，钢筋直径是10，加密区 箍筋间距是100，非加密区箍筋间距
是200.
表示三级钢，钢筋直径是12， 标高-14.1~-9.6范围内箍筋
间距100.
箍筋类型：7×8
箍筋类型：8×8
截面注写方式：
柱编号 柱截面尺寸 柱竖向受力筋，一共24 根，三级钢，直径22
表示一级钢，直径10，加密区箍 筋间距100，非加密区箍筋200.
16G钢筋平法讲解
锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
11G101-3
平法构成： 1、制图规则 2、构造详图
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
• 根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端 柱边50mm开始布置）
墙身竖向钢 筋与洞口
墙身拉筋
• 长度＝墙厚-保护层+(11.9*2+2*D)
• N = (墙面积-门洞总面积-暗柱剖面积 - 暗梁面 积)/（横向间距*纵向间距）
拉筋的个数同钢筋的排数无关
• 剪力墙的楼层插筋
暗（端）柱钢筋：
框架柱中间层的 纵向钢筋
手工计算长度＝层高-当前层伸 出地面的高度+上一层伸出楼 地面的高度
抗震KZ,QZ,LZ的箍 筋的加密区范围
1、基础中布箍 筋2根
2、节点内箍筋 加密
3、梁下，板上 的加密范围：
max{柱长边尺 寸；Hn/6; 500}
柱中的箍筋
• 在首层下部 的箍筋加密 区长度 取:Hn/3
16G101钢筋教程讲义-第二章 独立基础平法识图及钢筋计算
16G101-3P57
独立基础钢筋一般构造
独立基础钢筋一般构造
独立基础钢筋一般构造
三、受拉钢筋基本锚固长度
受拉钢筋基本锚固长度Lab、Labe 受拉钢筋锚固长度La、Lae
独立基础钢筋一般构造
受拉钢筋基本锚固长度Lab、锚固长度La
d是否 大于25
16G101-3P57
第五节 独立基础底部边长≥2500时
配筋构造及案例
目录
一、配筋构造 二、配筋计算
配筋构造及案例
16G101-3P70
配筋构造及案例
配筋构造及案例
配筋构造及案例
配筋构造及案例
第六节 独立基础顶部配筋构造及案例
目录
一、独立基础顶部配筋构造 二、独立基础顶部配筋计算
独立基础顶部配筋构造及案例
独立基础钢筋一般构造
独立基础钢筋一般构造
第四节 独立基础底板配筋构造及案例
目录
一、独立基础底板配筋构造 二、独立基础底板配筋计算
独立基础底板配筋构造及案例
一、独立基础底板配筋构造
独立基础底板配筋构造及案例
独立基础底板配筋构造及案例
16G101-3P67
独立基础底板配筋构造及案例
独立基础底板配筋构造及案例
独立基础平法表示
独立基础 平法表示方法
平面注写
截面注写
集中标注
原位标注 截面标注 列表注写
必注内容
基础编号(DJj、DJp)
截面竖向尺寸 (h1/h2…)
配筋(B:X&Y，T)
选注内容
基础底面标高 必要的文字注解
独立基础的平面尺寸
独立基础平法表示
16G101-3P12、13
《16G101-1》图解之梁.钢筋讲解
17
2．配筋图
• 配筋图表达梁断面形状、尺寸和标高， 钢筋的位置、直径、形状和数量等，它 包括立面图、断面图和钢筋详图三部分。
18
• （1）立面图表达梁的长度、立面形状 和钢筋位置；
100
100
19
（2）钢筋详图按由上而下的顺序用同一 比例把钢筋画在梁立面图的下方，钢筋 比较简单时可以不画钢筋详图；
100
100
20
• （3）断面图一般表达三个位置的配筋： 两个梁端截面和一个跨中截面，每个截 面表达梁上部纵筋、下部纵筋、中部纵 筋（腰筋或抗扭钢筋）、箍筋，钢筋使 用阿拉伯数字编号，相同的钢筋编一个 号。
21
左支座截面
跨中截面
右支座截面 22
100
100
23
100
100
24
100
100
25
62
12φ8@100（4） φ8@200（4）
端部加密区箍 筋12φ8@100（4）
中部非加密区箍 筋φ8@200（4）
63
64
返回 65
4）梁上部通长筋或架立筋
• 通长筋指梁上部受力筋沿梁的长度方向 不截断
• 架立筋的作用是和箍筋绑扎在一起形成 钢筋骨架。
66
上部通长 纵筋
① 上部只有通长受力筋，没有
悬挑梁
悬挑梁
悬挑梁 XL
43
梁类型汇总
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 KL WKL KZL L XL JZL
返回
44
序号
• 阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100
• 层号-序号 例如： KL2-1 表示第二层编号为1的框架梁 KL3,4-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁
16G101平法图集解析及钢筋手算实操教学《识图、手算、案例实操）
16G101平法图集解析及钢筋手算实操教学《识图、手算、案例实操）< 名称 > 16G101平法图集解析及钢筋手算实操教学《识图、手算、案例实操）< 内容 > 16G101图集、平法钢筋识图、手算钢筋工程量（22小时精讲，助设计、施工尤其是造价，深度消化16G）< 格式 > 视频：MP4/FLV< 大小 > 解压后 < 5.55 GB >课程优势采用独特的“平法识图”、“钢筋构造”、“实例计算”的三位一体教学法，系统条理清晰。
'钢筋构造”全程采用独创的“构件---钢筋---部位”的学习方法，系统梳理、关联对照。
全程采用现场钢筋绑扎效果和三维钢筋模拟教学，直观易通。
适合人群工程造价相关专业的在校生和毕业生施工、造价咨询、房地产等单位中从事土建造价的人员非相关专业在校生或毕业生，有志于从事工程造价行业的人员课程目录（共有98节）【名师独家】16G101平法图集解析及钢筋手算实操教学（识图、手算、案例实操）平法及钢筋计算基本知识第1节 16G平法基础知识8分钟第2节 16G平法图集的学习方法20分钟第3节钢筋计算的基本知识17分钟独立基础的平法识图与钢筋计算第4节独立基础的平法表示方法32分钟免费试听第5节杯口独立基础的平法表示方法24分钟免费试听第6节独立基础钢筋一般构造27分钟免费试听第7节独立基础底板配筋构造及案例25分钟第8节独立基础底板边长≥2500时配筋构造及案例17分钟第9节独立基础顶部配筋构造及案例11分钟第10节杯口独立基础配筋构造及案例9分钟第11节高杯口独立基础配筋构造9分钟条形基础的平法识图与钢筋计算第12节条形基础的平法表示方法与平面注写21分钟第13节条形基础的截面注写5分钟第14节条形基础的平法识图案例17分钟第15节条形基础底板配筋构造19分钟第16节条形基础丁字、十字交接底板构造14分钟第17节条形基础底板配筋缩减构造3分钟第18节转角处条形基础底板钢筋计算案例21分钟第19节丁字、十字交接条形基础底板钢筋计算案例13分钟第20节转角、丁字、十字交接条形基础底板钢筋计算案例15分钟第21节 3-3剖面条形基础底板钢筋计算案例26分钟筏形基础的平法识图与钢筋计算第22节筏形基础的分类11分钟第23节梁式筏形基础平法表示及基础梁的平法注写10分钟第24节基础梁的集中标注表示20分钟第25节基础梁的原位标注表示13分钟第26节基础平板的平面注写12分钟第27节平板式筏形基础平法表示与板带平面注写9分钟第28节基础平板的平面注写9分钟第29节基础主梁底部顶部贯通纵筋锚固讲解17分钟第30节基础主梁底部顶部非贯通纵筋截断与锚固15分钟第31节基础主梁纵向钢筋计算13分钟第32节基础主梁的箍筋构造13分钟第33节基础主梁的箍筋计算13分钟第34节基础主梁的特殊构造10分钟第35节基础主梁侧腋构造8分钟第36节基础次梁的钢筋构造11分钟第37节基础次梁钢筋计算案例8分钟第38节梁板式、平板式筏形基础平板钢筋构造9分钟第39节梁板式、平板式筏形基础变截面钢筋构造14分钟桩基承台平法识图及钢筋计算第40节承台基础分类14分钟第41节桩基承台的平法表示8分钟第42节独立承台的配筋讲解14分钟第43节矩形承台的配筋构造及案例10分钟第44节三桩承台的配筋构造及案例19分钟第45节双柱联合承台配筋构造及案例7分钟第46节承台梁的平法识图13分钟第47节承台梁的配筋构造及案例19分钟第48节承台梁的侧部钢筋计算案例4分钟第49节灌注桩的钢筋识图及计算15分钟柱平法识图及钢筋计算第50节柱的分类13分钟第51节柱构件的列表注写方式16分钟第52节柱构件的截面注写方式8分钟第53节柱插筋构造31分钟第54节柱插筋计算案例7分钟第55节首层柱钢筋构造及案例12分钟第56节中间层柱钢筋构造及案例5分钟第57节顶层中柱钢筋构造及案例14分钟第58节顶层边角柱钢筋构造（一）9分钟第59节顶层边角柱钢筋构造（二）7分钟第60节顶层边角柱钢筋计算案例6分钟第61节柱纵筋的完整计算5分钟第62节柱中间纵筋钢筋变化7分钟第63节柱箍筋构造10分钟第64节柱子箍筋计算案例21分钟墙平法识图及钢筋计算第65节剪力墙的组成11分钟第66节墙柱按竖向钢筋分类13分钟第67节墙柱按平面形状分类11分钟第68节墙柱的平法识图13分钟第69节墙柱的钢筋构造30分钟第70节墙柱的钢筋案例24分钟第71节墙身的平法识图15分钟第72节剪力墙水平钢筋分布构造17分钟第73节剪力墙竖向钢筋分布构造12分钟第74节剪力墙墙身钢筋计算案例25分钟第75节墙梁的平法识图16分钟第76节墙梁的钢筋构造10分钟第77节墙梁的钢筋案例9分钟梁的平法识图与钢筋计算第78节梁的分类9分钟第79节梁的平法表示方式16分钟第80节梁的平面注写方式19分钟第81节楼层、屋面框架梁纵向钢筋构造26分钟第82节梁箍筋构造及其他钢筋16分钟第83节非框架梁的钢筋构造13分钟第84节框架梁的纵筋案例18分钟第85节框架梁的箍筋案例14分钟第86节其他支座梁的钢筋构造21分钟板的平法识图与钢筋计算第87节板的分类7分钟第88节板的平法识图17分钟第89节板的钢筋构造（一）15分钟第90节板的钢筋构造（二）17分钟第91节板的钢筋计算案例（一）8分钟第92节板的钢筋计算（二）19分钟楼梯的平法识图与钢筋计算第93节楼梯的分类11分钟第94节楼梯的平法识图15分钟第95节 AT型楼梯板配筋构造18分钟第96节 AT型楼梯的钢筋计算9分钟第97节 DT型楼梯配筋构造15分钟第98节 DT型楼梯的钢筋计算10分钟。
16G钢筋平法讲解
怎样算好钢筋量
• 识图能力
图纸 图集
结构说明 配筋图
制图规则
图纸规范化
构造详图 增加识图难度
平法适用范围：
1、现浇钢筋砼梁、板
2、现浇钢筋砼柱
11G101-1
3、现浇钢筋砼剪力墙
4、现浇钢筋砼楼梯
11G101-2
5、独立基础、条形基础、筏形基础及桩基承台
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开 裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵 筋与砼有较好的粘结。
2 16 10-200(2)
A
6900 6 22 2/4
250 6 22 4/2
1800 150 150 250 6 22 4/2 6 22 4/2
2 20
6900 7 20 3/4
KL4(3A) B
C
跨中钢筋
250 150 6 22 4/2
D
上部贯通筋
计算公式:
＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度 端支座锚固长度的判别条件： 1、锚固 2、支座宽度－保护层＋15*d
有不同的计算方法；
….
剪力墙钢筋计算 长度 水平钢筋
墙身钢筋
根数
竖向钢筋 长度 遇
根数
洞
口
端柱
纵筋
情
墙柱
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16G101图集解析（一）使平法钢筋识图通俗易懂
根据16G101-1、-2、-3图集整理、解析，简述了平法结构钢筋图集的识图与算量。
将专业术语变得通俗易懂，具有很强的实用性与可操作性。
试供建筑施工技术人员及工程造价人员参考。
第一节柱纵筋变化钢筋计算1．上柱钢筋比下柱钢筋多（图4-1）图4-1 上柱钢筋比下柱钢筋多（绑扎搭接）多出的钢筋需要插筋，其他钢筋同是中间层。
短插筋＝max（Hn/6,500，hc）+llE+1.2laE（4-1）长插筋＝max（Hn/6,500，hc）+2.3llE+1.2laE（4-2）2．下柱钢筋比上柱多（图4-2）图4-2 下柱钢筋比上柱钢筋多（绑扎搭接）下柱多出的钢筋在上层锚固，其他钢筋同是中间层。
短插筋＝下层层高-max（Hn/6,500，hc）-梁高+1.2laE（4-3）长插筋＝下层层高-max（Hn/6,500，hc）-1.3llE-梁高+1.2laE（4-4）3．上柱钢筋直径比下柱钢筋直径大（图4-3）图4-3 上柱钢筋直径比下柱钢筋直径大（绑扎搭接）（1）绑扎搭接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-
max（Hn2/6,500，hc）-1.3llE（4-5）上柱纵筋插筋长度＝
2.3llE+max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+llE（4-6）上层柱纵筋长度＝llE+max（Hn4/6,500，hc）+本层层高+梁高
+max（Hn2/6,500，hc）+2.3llE（4-7）（2）机械连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-
max（Hn2/6,500，hc）（4-8）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+500（4-9）上层柱纵筋长度＝
max（Hn4/6,500，hc）+500+本层层高+梁高+max（Hn2/6,500，hc）（4-10）（3）焊接连接下层柱纵筋长度＝下层第一层层高-
max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-11）上柱纵筋插筋长度＝max（Hn2/6,500，hc）
+max（Hn3/6,500，hc）+max（35d，500）（4-12）上层柱纵筋长度＝max（Hn4/6,500，hc）+max（35d，500）+本层层高+梁高
+max（Hn2/6,500，hc）（4-13）。
