电流互感器正确绕线及安匝换算
电流互感器的正确的绕线方法
电流互感器的正确的绕线方法互感器使用，换算公式为一次穿芯匝数 = 现有电流互感器的最高一次额定电流 / 需变换互感器的一次电流=150/5=3 匝即变换为50/5 电流互感器，一次穿芯匝数为3 匝。
可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5 穿芯匝数为3 匝，要将其变为75/5 互感器使用时，先计算出最高一次额定电流：最高一次额定电流 = 原使用中的一次电流原穿芯匝数=503=150A, 有的电流互感器在使用中铭牌丢失了当用户负荷变卦须变换电流互感器变比时。
变换为75/5 后的穿芯匝数为150/75=2 匝即原穿芯匝数为3 匝的50/5 电流互感器变换为75/5 电流互感器用时，穿芯匝数应变为2 匝。
再如原穿芯匝数4 匝的50/5 电流互感器，需变为75/5 电流互感器使用，先求出最高一次额定电流为504=200A 变换使用后的穿芯匝数应为200/75≈2、66 匝，实际穿芯时绕线匝数只能为整数，要么穿2 匝，要么穿3 匝。
当我穿2 匝时，其一次电流已变为200/2=100A 形成了100/5 互感器，这就产生了误差，误差为(原变比 25 也就是说我若还是按75/5 变比来计算电度的话，将少计了25 电量。
而当我穿3 匝时，又必将多计了用户的电量。
因为其一次电流变为200/3=66、66A 形成了66、6/5 互感器，误差为(1513、33 /13、33=0、125 即按75/5 变比计算电度时多计了12、5 电度。
所以当我不知道电流互感器的最高一次额定电流时，不能随意的进行变比更换的否则是很有可能造成计量上的误差的农网改造中常用 LMZ 0、5 型低压穿芯式电流互感器，电流互感器正确绕线及安匝换算< 农网改造中常用 LMZ 0、5 型低压穿芯式电流互感器。
但在施工中尚有少数同志就电流互感器的一次线穿绕方法、变比与匝数的换算问题出现错误，此愿与大家就上述问题进行讨论。
正确穿绕的方法然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。

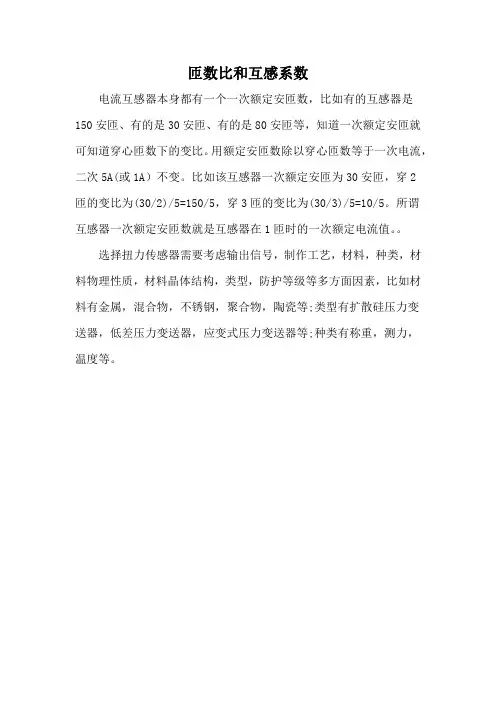

匝数比和互感系数
匝数比和互感系数
电流互感器本身都有一个一次额定安匝数，比如有的互感器是150安匝、有的是30安匝、有的是80安匝等，知道一次额定安匝就可知道穿心匝数下的变比。
用额定安匝数除以穿心匝数等于一次电流，二次5A(或1A）不变。
比如该互感器一次额定安匝为30安匝，穿2
匝的变比为(30/2)/5=150/5，穿3匝的变比为(30/3)/5=10/5。
所谓
互感器一次额定安匝数就是互感器在1匝时的一次额定电流值。
选择扭力传感器需要考虑输出信号，制作工艺，材料，种类，材料物理性质，材料晶体结构，类型，防护等级等多方面因素，比如材料有金属，混合物，不锈钢，聚合物，陶瓷等;类型有扩散硅压力变
送器，低差压力变送器，应变式压力变送器等;种类有称重，测力，
温度等。
电流与匝数的关系公式
电流与匝数的关系公式1. 首先，我们来解释一下电流和匝数的基本概念。
电流是指电荷在单位时间内通过导体的量，通常用安培（A）来表示。
电流的大小取决于电荷的数量和流动速度。
匝数是指导线或线圈中的绕组数目，也可以理解为导线或线圈的环数。
2. 电流与匝数之间的关系可以使用安培定律来表示。
安培定律指出，在闭合电路中，电流的大小与产生磁场的匝数成正比。
换句话说，当匝数增加时，电流也会增加；当匝数减少时，电流也会减少。
3. 具体地，我们可以使用以下公式来表示电流与匝数的关系：I = N * B * A / L其中，I表示电流，N表示匝数，B表示磁感应强度，A表示导线或线圈的横截面积，L表示导线或线圈的长度。
4. 这个公式可以解释为，当匝数增加时，电流的大小也会增加。
这是因为增加匝数会导致磁感应强度增加，而磁感应强度与电流成正比。
同时，导线或线圈的横截面积和长度也会影响电流的大小，这是因为它们会影响电流通过的阻力。
5. 匝数与电流之间的关系在实际应用中非常重要。
例如，在变压器中，通过调节绕组的匝数比，可以实现输入电压和输出电压的变化。
此外，在电动机中，匝数与电流的关系也决定了电动机的性能和功率输出。
6. 需要注意的是，电流与匝数的关系公式中还涉及其他因素，如磁感应强度、导线或线圈的横截面积和长度。
这些因素的变化也会影响电流的大小。
因此，在具体应用中，我们需要考虑这些因素，并根据实际情况进行计算和调整。
总结起来，电流与匝数之间的关系可以通过安培定律进行描述，即电流的大小与匝数成正比。
具体的关系可以用公式I = N * B * A / L表示，其中N表示匝数，B表示磁感应强度，A表示导线或线圈的横截面积，L表示导线或线圈的长度。
在实际应用中，了解电流与匝数的关系对于设计和调整电路和设备非常重要。

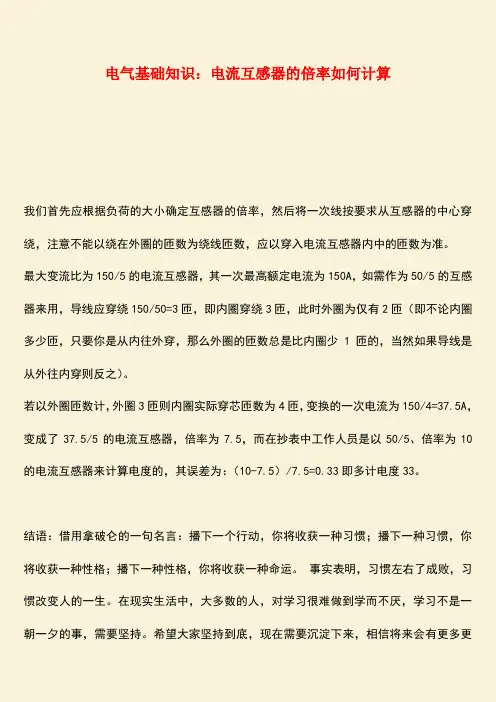

推荐：电气基础知识：电流互感器的倍率如何计算
电气基础知识：电流互感器的倍率如何计算
我们首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。
最大变流比为150/5的电流互感器，其一次最高额定电流为150A，如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝（即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈少1匝的，当然如果导线是从外往内穿则反之）。
若以外圈匝数计，外圈3匝则内圈实际穿芯匝数为4匝，变换的一次电流为150/4=37.5A，变成了37.5/5的电流互感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的，其误差为：（10-7.5）/7.5=0.33即多计电度33。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更
大的发展前景。
电流互感器 及匝数
浏览次数：494次悬赏分：0 | 解决时间：2010-10-28 21:55 | 提问者：xw1203001
要看电流互感器铭牌，比如某电流互感器铭牌标明：200A2圈，穿1圈是400/5 倍率80；穿2圈是200/5 倍率40；穿4圈是100/5 倍率20；穿8圈是50/5 倍率10；
穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比；
我们就说你这个互感器,穿芯1匝,变比为500/5；穿芯2匝，变比250/5；
一次电流/二次电流=500/5=100/1=二次匝数/一次匝数（二次匝数为100匝）；
穿芯2匝，二次匝数/一次匝数=100/2=一次电流/二次电流，二次电流是5A，可以算出一次电流是250A；
也就是说穿芯匝数改变了，你使用的变比就改变了，但互感器本身没有变，它的二次匝数没有变，还是100匝；
另外一种算法是：
一次电流×穿芯匝数=穿芯1匝时的一次电流（这里250A×2=500A）
如果铭牌上最大只写150/5，那么表示这个互感器一次侧（穿过互感器的那根线）只能充许不超过150安的电流通过，如果超过可能烧坏互感器。但实际应用中可能一次侧的电流不一定都刚好满足150安这个电流条件，但是可以通过换算得到150安电流感应这个要求，比如75/5、50/5、30/5。150/5就是说一次侧的电流是150安，二次输出5安，变比就是150除以5等于30倍，75/5、50/5、30/5以此类推。75要穿2圈；50穿3圈；30要穿5圈。也就是说二次侧要满足输出5安电流这个条件则必需一次侧要有150安的电流感应，如果一次侧只有75安，则穿二圈后75*2就满足了一次侧150安电流的感应了，其它的也是以此类推。

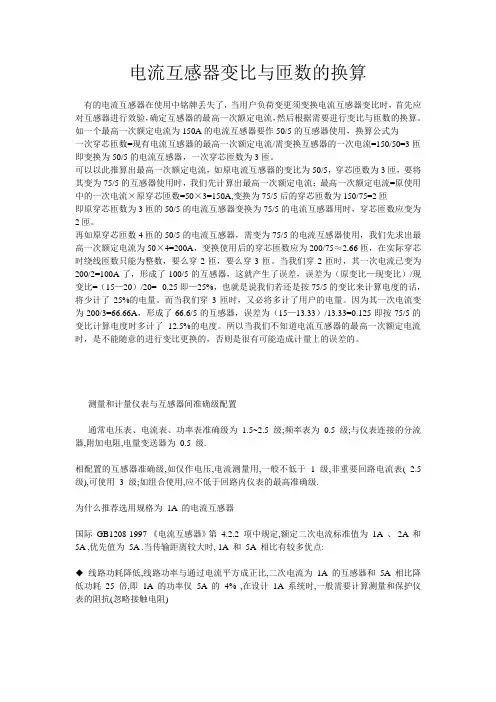

电流互感器变比与匝数的换算
电流互感器变比与匝数的换算有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比时，首先应对互感器进行效验，确定互感器的最高一次额定电流，然后根据需要进行变比与匝数的换算。
如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用，换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/50=3匝即变换为50/5的电流互感器，一次穿芯匝数为3匝。
可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5，穿芯匝数为3匝，要将其变为75/5的互感器使用时，我们先计算出最高一次额定电流：最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时，穿芯匝数应变为2匝。
再如原穿芯匝数4匝的50/5的电流互感器，需变为75/5的电流互感器使用，我们先求出最高一次额定电流为50×4=200A，变换使用后的穿芯匝数应为200/75≈2.66匝，在实际穿芯时绕线匝数只能为整数，要么穿2匝，要么穿3匝。
当我们穿2匝时，其一次电流已变为200/2=100A了，形成了100/5的互感器，这就产生了误差，误差为（原变比—现变比）/现变比=（15—20）/20=--0.25即—25%，也就是说我们若还是按75/5的变比来计算电度的话，将少计了25%的电量。
而当我们穿3匝时，又必将多计了用户的电量。
因为其一次电流变为200/3=66.66A，形成了66.6/5的互感器，误差为（15—13.33）/13.33=0.125即按75/5的变比计算电度时多计了12.5%的电度。
所以当我们不知道电流互感器的最高一次额定电流时，是不能随意的进行变比更换的，否则是很有可能造成计量上的误差的。
测量和计量仪表与互感器间准确级配置通常电压表、电流表、功率表准确级为1.5~2.5 级;频率表为0.5 级;与仪表连接的分流器,附加电阻,电量变送器为0.5 级.相配置的互感器准确级,如仅作电压,电流测量用,一般不低于 1 级,非重要回路电流表( 2.5 级),可使用3 级;如组合使用,应不低于回路内仪表的最高准确级.为什么推荐选用规格为1A 的电流互感器国际GB1208-1997 《电流互感器》第4.2.2 项中规定,额定二次电流标准值为1A 、2A 和5A ,优先值为5A .当传输距离较大时, 1A 和5A 相比有较多优点:◆线路功耗降低,线路功率与通过电流平方成正比,二次电流为1A 的互感器和5A 相比降低功耗25 倍,即1A 的功率仅5A 的4% ,在设计1A 系统时,一般需要计算测量和保护仪表的阻抗(忽略接触电阻)◆传输距离加大:电流互感器二次负荷计算公式S=I2Z ,在相同负载下,二次电流为1A 互感器的传输距离是5A 的25 倍,这样可避免选5/1A 中间互感器或选用大容量互感器.◆电线截面减小:大中型工厂,当仪表和互感器安装距离较远(例如80 米),从表 2 可以看出,当选用5A 、10V A 互感器,电线截面经计算需8mm2 ,如选用1A 、2.5V A 互感器,电线截面仅需1.5mm2目前随着计算机和数控仪表的普及和发展,额定二次电流为1A 及以下规格的电流互感器选型已较普遍.正确穿绕的方法我们首先应根据负荷的大小确定互感器的倍率,然后将一次线按要求从互感器的中心穿绕,注意不能以绕在外圈的匝数为绕线匝数,应以穿入电流互感器内中的匝数为准.如最大变流比为150/5的电流互感器,其一次最高额定电流为150A,如需作为50/5的互感器来用,导线应穿绕150/50=3匝,即内圈穿绕3匝,此时外圈为仅有2匝(即不论内圈多少匝,只要你是从内往外穿,那么外圈的匝数总是比内圈少1匝的,当然如果导线是从外往内穿则反之),此时若以外圈匝数计,外圈3匝则内圈实际穿芯匝数为4匝,变换的一次电流为150/4=37.5A,变成了37.5/5的电流互感器,倍率为7.5,而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的,其误差为:(10-7.5)/7.5=0.33即多计电度33%.变比与匝数的换算有的电流互感器在使用中铭牌丢失了,当用户负荷变更须变换电流互感器变比时,首先应对互感器进行效验,确定互感器的最高一次额定电流,然后根据需要进行变比与匝数的换算.如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用,换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/50=3匝即变换为50/5的电流互感器,一次穿芯匝数为3匝.可以以此推算出最高一次额定电流,如原电流互感器的变比为50/5,穿芯匝数为3匝,要将其变为75/5的互感器使用时,我们先计算出最高一次额定电流:最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时,穿芯匝数应变为2匝.再如原穿芯匝数4匝的50/5的电流互感器,需变为75/5的电流互感器使用,我们先求出最高一次额定电流为50×4=200A,变换使用后的穿芯匝数应为200/75≈2.66匝,在实际穿芯时绕线匝数只能为整数,要么穿2匝,要么穿3匝.当我们穿2匝时,其一次电流已变为200/2=100A了,形成了100/5的互感器,这就产生了误差,误差为(原变比—现变比)/现变比=(15—20)/20=--0.25即—25%,也就是说我们若还是按75/5的变比来计算电度的话,将少计了25%的电量.而当我们穿3匝时,又必将多计了用户的电量.因为其一次电流变为200/3=66.66A,形成了66.6/5的互感器,误差为(15—13.33)/13.33=0.125即按75/5的变比计算电度时多计了12.5%的电度.所以当我们不知道电流互感器的最高一次额定电流时,是不能随意的进行变比更换的,否则是很有可能造成计量上的误差的.。
解析电流互感器正确绕线及安匝换算
解析：电流互感器正确绕线及安匝换算解析：电流互感器正确绕线及安匝换算正确穿绕的方法我们首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。
如最大变流比为150/5的电流互感器，其一次最高额定电流为150A,如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝（即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈少1匝的，当然如果导线是从外往内穿则反之），此时若以外圈匝数计，外圈3匝则内圈实际穿芯匝数为4匝，变换的一次电流为150/4=37.5A，变成了37.5/5的电流互感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的，其误差为：（10-7.5）/7.5=0.33即多计电度33%。
变比与匝数的换算有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比时，首先应对互感器进行效验，确定互感器的最高一次额定电流，然后根据需要进行变比与匝数的换算。
如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用，换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/5=3匝即变换为50/5的电流互感器，一次穿芯匝数为3匝。
可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5，穿芯匝数为3匝，要将其变为75/5的互感器使用时，我们先计算出最高一次额定电流：最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝。
即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时，穿芯匝数应变为2匝。
再如原穿芯匝数4匝的50/5的电流互感器，需变为75/5的电流互感器使用，我们先求出最高一次额定电流为50×4=200A，变换使用后的穿芯匝数应为200/75≈2.66匝，在实际穿芯时绕线匝数只能为整数，要么穿2匝，要么穿3匝。
电流互感器的计算公式
电流互感器的计算公式摘要：I.电流互感器简介- 定义与作用- 电流互感器的分类II.电流互感器的计算公式- 变压器容量计算公式- 电流互感器的变流比计算公式- 电流互感器输出电流计算公式III.电流互感器的应用- 电流互感器在电力系统中的应用- 电流互感器在工业中的应用IV.电流互感器的选择与使用- 电流互感器的选择- 电流互感器的接线方式- 电流互感器的运行与维护正文：电流互感器是一种用于测量电流的传感器，通过将高电流变换为低电流，以保证电力系统和工业设备的安全运行。
电流互感器的计算公式包括变压器容量计算公式、电流互感器的变流比计算公式和电流互感器输出电流计算公式。
首先，变压器容量计算公式为：容量= 1.732 × 电压× 电流，其中1.732 是根号3 的近似值。
这个公式可以用于计算电流互感器的容量，以确保其在电力系统或工业设备中正常工作。
其次，电流互感器的变流比计算公式为：变流比= 二次电流/ 一次电流。
这个公式用于计算电流互感器将高电流变换为低电流的比例。
变流比的大小决定了电流互感器在电力系统或工业设备中的测量范围。
最后，电流互感器输出电流计算公式为：输出电流= 变流比× 一次电流。
这个公式用于计算电流互感器在变换高电流为低电流后的输出电流值。
输出电流值是电流互感器在电力系统或工业设备中实际测量到的电流值。
电流互感器广泛应用于电力系统和工业领域。
在电力系统中，电流互感器用于监测电流、保护继电器和控制系统等。
在工业领域，电流互感器用于监测生产线上的电流、保护设备和优化能源消耗等。
选择电流互感器时，需要根据电力系统或工业设备的电流范围、变流比要求和工作环境等因素进行选择。
接线方式有单相和三相两种，分别适用于单相和三相电力系统。
在运行和维护过程中，应注意电流互感器的防潮、防尘和防震，并定期检查接线端子和绝缘性能。
总之，电流互感器的计算公式包括变压器容量计算公式、电流互感器的变流比计算公式和电流互感器输出电流计算公式。
电流互感器设计公式
电流互感器设计公式电流互感器（Current Transformer, 简称CT）是一种用来测量电流的装置，主要用于电力系统中对电力负荷进行保护和控制。
电流互感器将高压电流（主线电流）转换为低压电流（副线电流），从而降低了电流的测量和控制难度，并且能够提供电力系统的绝缘安全。
1.基本参数设计公式：包括一次侧和二次侧线圈的匝数、互感器的变比关系、副线电流的额定值等。
在设计过程中，根据互感器的额定电流和变比关系，可以通过以下公式计算电流互感器的匝数（N1-一次侧匝数，N2-二次侧匝数）：N1=V1/(4.44*f*Φm*Bm)N2=V2/(4.44*f*Φm*Bm)其中，V1为一次侧电压，V2为二次侧电压，f为工频，Φm为磁路磁通，Bm为磁场强度。
2.副线电流计算公式：副线电流是电流互感器测量的主要参数之一，也是衡量电流互感器性能的重要指标。
根据电流互感器的变比关系和副线电流的额定值，可以通过以下公式计算副线电流（I2）：I2=(I1*N1)/N2其中，I1为一次侧电流，I2为二次侧电流。
3.磁导率计算公式：磁导率（μ）是一个衡量磁性材料特性的指标，它代表了材料对磁场的响应能力。
根据磁路磁通、匝数和磁场强度之间的关系，可以通过以下公式计算磁导率：μ=Bm/(Φm*N1)其中，Bm为磁场强度，Φm为磁路磁通，N1为一次侧匝数。
4.额定误差计算公式：额定误差是衡量电流互感器测量精度的指标，也是电流互感器设计中的一个重要参数。
根据电流互感器的设计需求和误差要求，可以通过以下公式计算额定误差（ε）：ε=(I2-I1)/I1*100%其中，I1为一次侧电流，I2为二次侧电流。
以上只是电流互感器设计中的一些基本公式，实际设计中可能还会涉及到更多的参数和公式，如饱和特性、过负荷能力、绝缘强度等。
设计公式的具体形式和计算方法会因电流互感器的类型、应用场景和设计要求而异。
需要注意的是，电流互感器设计不仅涉及到理论计算，也需要结合实际材料、制造工艺和设备性能进行综合考虑。
电流互感器绕线及安匝换算方法
电流互感器原理是依据电磁感应原理的。
电流互感器是由闭合的铁心和绕组组成。
它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中。
农网改造中常用LMZ—0.5型低压穿芯式电流互感器，但在施工中尚有少数同志就电流互感器的一次线穿绕方法、变比与匝数的换算问题出现错误，在此愿与大家就上述问题进行讨论。
正确穿绕的方法我们首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。
如最大变流比为150/5的电流互感器，其一次最高额定电流为150A,如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝(即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈少1匝的，当然如果导线是从外往内穿则反之)，此时若以外圈匝数计，外圈3匝则内圈实际穿芯匝数为4匝，变换的一次电流为150/4=37.5A，变成了37.5/5的电流互感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的，其误差为：(10-7.5)/7.5=0.33即多计电度33。
变比与匝数的换算有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比时，首先应对互感器进行效验，确定互感器的最高一次额定电流，然后根据需要进行变比与匝数的换算。
如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用，换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/5=3匝即变换为50/5的电流互感器，一次穿芯匝数为3匝。
可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5，穿芯匝数为3匝，要将其变为75/5的互感器使用时，我们先计算出最高一次额定电流：最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时，穿芯匝数应变为2匝。
电流互感器使用方法
电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。
电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。
一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。
一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。
电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。
这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。
2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。
以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。
3、电流互感器安装时，应考虑精度等级。
精度高的接测量仪表，精度低的用于保护。
选择时应予注意。
4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。
而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。
L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。
5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。
而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。
注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。
6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。
电流互感器的穿心匝数的计算
电流互感器的穿心匝数的计算低压电气计量常用LMZ—型低压穿芯式电流互感器，就电流互感器的一次线穿绕方法、变比与匝数的换算问题有时会出现错误，在此我们可以讨论一下。
正确穿绕的方法首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。
如：最大变流比为150/5的电流互感器，其一次最高额定电流为150A,如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝（即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈少1匝的，当然如果导线是从外往内穿则反之），此时若以外圈匝数计，外圈3匝则内圈实际穿芯匝数为4匝，变换的一次电流为150/4=，变成了5的电流互感器，倍率为，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的，其误差为：（）/=即多计电度33%。
变比与匝数的换算有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比时，首先应对互感器进行效验，确定互感器的最高一次额定电流，然后根据需要进行变比与匝数的换算。
如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用，换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/5=3匝即变换为50/5的电流互感器，一次穿芯匝数为3匝。
可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5，穿芯匝数为3匝，要将其变为75/5的互感器使用时，我们先计算出最高一次额定电流：最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时，穿芯匝数应变为2匝。
再如原穿芯匝数4匝的50/5的电流互感器，需变为75/5的电流互感器使用，我们先求出最高一次额定电流为50×4=200A，变换使用后的穿芯匝数应为200/75≈匝，在实际穿芯时绕线匝数只能为整数，要么穿2匝，要么穿3匝。
电流互感器穿心匝数与变比关系
电流互感器穿心匝数与变比关系
电流互感器穿心匝数与变比关系穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比；
我们就说你这个互感器,穿芯1匝,变比为500/5；穿芯2匝，变比250/5；
一次电流/二次电流=500/5=100/1=二次匝数/一次匝数（二次匝数为100匝）；
穿芯2匝，二次匝数/一次匝数=100/2=一次电流/二次电流，二次电流是5A，可以算出一次电流是250A；
也就是说穿芯匝数改变了，你使用的变比就改变了，但互感器本身没有变，它的二次匝数没有变，还是100匝；
另外一种算法是：
一次电流×穿芯匝数=穿芯1匝时的一次电流（这里250A×2=500A）
如果铭牌上最大只写150/5，那么表示这个互感器一次侧（穿过互感器的那根线）只能充许不超过150安的电流通过，如果超过可能烧坏互感器。
但实际应用中可能一次侧的电流不一定都刚好满足150安这个电流条件，但是可以通过换算得到150安电流感应这个要求，比如75/5、50/5、30/5。
150/5就是说一次侧的电流是150安，二次输出5安，变比就是150除以5等于30倍，75/5、50/5、30/5以此类推。
75要穿2圈；50穿3圈；30要穿5圈。
也就是说二次侧要满足输出5安电流这个条件则必需一次侧要有150安的电流感应，如果一次侧只有75安，则穿二圈后75*2就满足了一次侧150安电流的感应了，其它的也是以此类推。
电流互感器计算
一、绕组设计
绕组设计的步骤一般是： 1、确定绕组额定匝数。 对某些电流互感器，如母线型、套管型互感器， 以及单匝贯穿式电流互感器，一次绕组只有一匝， 其额定安匝 已是定数。即 ( NI )
1n
对多匝式电流互感器，则需先初选一个额定安匝，由此计 算—、二次绕组额定匝数 额定安匝的选取需考虑各方面的因数。从保证产品的误差性 能出发．要求额定安匝高，但高额定安匝却不易满足动稳定要求。 准确级高的产品要取较高的额定安匝，准确级低的产品可取较低 的额定安匝。电压较低的产品，主绝缘距离小，铁心的平均磁路 长短，取较低的额定安匝比较容易满足误差性能要求，电压较高 的产品则要困难一些。在误差性能要求相同的条件下，采用导磁 性能好的材料可取较低的额定安匝．反之则要取较高的额定安匝。 对于有多个额定变比的系列产品．还必须考虑取合适的额定安匝 同，以减少二次绕组规格。额定安匝数高意味着绕组用铜量增加， 成本提高。总之．额定安匝数是与产品技术性和产品成本密切相 关的参数，设计计算时要通过多方案比较，才能得别经济合理的 设计。
g 计算不同电流和负荷下的二次感应电势，按下式计算二次感应 电势E2
h 计算不同电流和负荷下的磁密
i 由B查磁化曲线，得出磁场强度（单位励磁安匝)和铁心损 耗角 j 计算励磁安匝：
k 计算电流误差和相位差：
l 确定误差补偿方法．计算误差补偿值，计算补偿后的误差。 m 计算铁心控制数据。卷铁心退火后要测量其励磁特性，以 避免励磁性能不符合设计要求的铁心进入绕线工序。测量铁心 励磁特性就是在铁心上临时绕一励磁绕组和 一控制（测量） 绕组，对励磁绕组通以电流，控制绕组测量电压。励磁电流的 确定是按在此电流下产生的磁场强度接近于误差计算关键点的 磁场强度。此时由控制绕组测得的电压若高于计算值．则说明 铁心磁性能较好．若测得的电压低于计算值，则说明铁心磁性 能不符合要求 对于测量级铁心控制点的选择原则是：
电感与匝比计算公式
电感与匝比计算公式电感是指导体通过电流时所产生的磁场的一种性质，通常用L来表示。
而匝比则是指一个线圈中的匝数与另一个线圈中的匝数之比。
在电磁学中，电感与匝比是两个重要的概念，它们在电路设计和电磁学研究中起着重要的作用。
在本文中，我们将讨论电感与匝比的计算公式，并探讨它们在实际应用中的意义。
电感的计算公式。
在电磁学中，电感的计算公式是由法拉第定律和安培定律推导出来的。
根据法拉第定律，当导体中的电流变化时，它会产生一个磁场。
而根据安培定律，通过一个闭合线圈的磁通量与该线圈中的电流成正比。
因此，可以得出电感的计算公式如下：L = NΦ/I。
其中，L表示电感，N表示线圈的匝数，Φ表示磁通量，I表示通过线圈的电流。
从这个公式可以看出，电感与线圈的匝数成正比，与磁通量成正比，与电流的倒数成正比。
这个公式说明了电感的计算方法，也反映了电感的特性。
匝比的计算公式。
匝比是指一个线圈中的匝数与另一个线圈中的匝数之比。
在变压器和互感器等电气设备中，匝比是一个非常重要的参数，它决定了电压的变化比例。
匝比的计算公式如下：N1/N2 = V1/V2。
其中，N1和N2分别表示两个线圈的匝数，V1和V2分别表示两个线圈的电压。
从这个公式可以看出，匝比与线圈的匝数和电压成正比。
这个公式说明了匝比的计算方法，也反映了匝比的特性。
电感与匝比的应用。
电感和匝比在电路设计和电磁学研究中有着广泛的应用。
在电路设计中，电感可以用来限制电流的变化速度，起到滤波和稳压的作用。
在变压器和互感器中，匝比决定了输入和输出电压的变化比例，是调节电压的重要参数。
此外，电感和匝比还在电磁学研究中有着重要的应用，可以用来研究电磁场的分布和变化规律。
总结。
电感与匝比是电磁学中的重要概念，它们在电路设计和电磁学研究中起着重要的作用。
电感的计算公式是L = NΦ/I，它反映了电感与线圈的匝数、磁通量和电流之间的关系。
匝比的计算公式是N1/N2 = V1/V2，它反映了匝比与线圈的匝数和电压之间的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器正确绕线及安匝换算
来源：中国电力技术资讯作者：佚名发布日期：2008-5-30 17:16:33 (阅729次)
关键词:电力
农网改造中常用LMZ—0.5型低压穿芯式电流互感器，但在施工中尚有少数同志就电流互感器的一次线穿绕方法、变比与匝数的换算问题出现错误，在此愿与大家就上述问题进行讨论。
正确穿绕的方法
我们首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。
如最大变流比为150/5的电流互感器，其一次最高额定电流为150A,如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝（即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈少1匝的，当然如果导线是从外往内穿则反之），此时若以外圈匝数计，外圈3匝则内圈实际穿芯匝数为4匝，变换的一次电流为150/4=37.5A，变成了37.5/5的电流互感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的，其误差为：（10-7.5）/7.5=0.33即多计电度33。
变比与匝数的换算
有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比时，首先应对互感器进行效验，确定互感器的最高一次额定电流，然后根据需要进行变比与匝数的换算。
如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用，换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/5=3匝即变换为50/5的电流互感器，一次穿芯匝数为3匝。
可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5，穿芯匝数为3匝，要将其变为75/5的互感器使用时，我们先计算出最高一次额定电流：最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时，穿芯匝数应变为2匝。
再如原穿芯匝数4匝的50/5的电流互感器，需变为75/5的电流互感器使用，我们先求出最高一次额定电流为50×4=200A，变换使用后的穿芯匝数应为200/75≈2.66匝，在实际穿芯时绕线匝数只能为整数，要么穿2匝，要么穿3匝。
当我们穿2匝时，其一次电流已变为200/2=100A 了，形成了100/5的互感器，这就产生了误差，误差为（原变比—现变比）/现变比=（15—20）/20=--0.25即—25，也就是说我们若还是按75/5的变比来计算电度的话，将少计了25的电量。
而当我们穿3匝时，又必将多计了用户的电量。
因为其一次电流变为200/3=66.66A，形成了66.6/5的互感器，误差为（15—13.33）/13.33=0.125即按75/5的变比计算电度时多计了12.5的电度。
所以当我们不知道电流互感器的最高一次额定电流时，是不能随意的进行变比更换的，否则是很有可能造成计量上的误差的。
