隧道水沟、电缆槽施工作业指导书最新
隧道水沟、电缆槽施工作业指导书
宽阔铁路站前一标隧道工程施工作业指导书本次作业指导书修订主要依据：⑴铁建设[2023]241 号《高速铁路隧道工程施工技术指南》和《铁路混凝土工程施工技术指南》；⑵《高速铁路隧道工程施工质量验收标准》TB10753-2023；⑶《铁路混凝土工程施工质量验收标准》TB10424-2023；⑷隧道施工图；⑸隧道标准化施工工艺阅历。
隧道水沟、电缆槽施工作业指导书1适用 X 围本作业指导书适用于XXXXXX 隧道的水沟、电缆槽施工。
2施工业预备⑴施工作业层中所涉与的各种外部技术数据收集：隧道地质条件、开挖断面尺寸、围岩类别、隧道长度、工期要求、水电槽设计参数等。
⑵施工前，应由专业工程师向现场技术人员、作业人员进展技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。
3技术要求⑴本标段隧道内承受双侧沟加中心水沟进展排水，侧沟与中心沟间每隔 10m 设置一道横向引水管。
沟槽身承受C25 混凝土。
侧沟截面尺寸为：宽 30 ㎝×高 72 ㎝；中心沟承受盖板沟的形式，主要用于排水，截面尺寸为：宽 60 ㎝×高 90 ㎝。
⑵为满足电力、通信、信号等要求，于隧道两侧各分槽设置两道(四条)电缆槽。
电力电缆槽设置在隧道靠边墙侧，截面尺寸为：宽 30 ㎝×高30 ㎝，通信、信号电缆槽设置在靠线路侧，截面尺寸为：宽35 ㎝×高 30㎝。
⑶隧道水沟电缆槽均承受分段左右侧同时施工，每次分段长度在12m。
为了削减人工劳动强度，保证水沟、电缆槽的整体外观质量，模板承受整体移动式滑模，一次立模浇筑成型。
水沟盖板预制承受预制场预制、大规模的批量生产，以保证盖板的质量和数量。
待水沟与电缆槽施工完毕后，即可进展盖板的铺设。
水沟电缆槽盖板承受钢筋混凝土制作。
4施工程序与工艺流程4.1施工程序⑴水沟电缆槽施工流程：施工预备→测量放线→边墙和基底处理→沟墙钢筋、预埋件安装→模型安装→浇筑混凝土→养护。
水沟电缆沟及中央水沟施工作业指导书
侧沟、电缆沟及中央水沟施工作业指导书1、目的明确梅岭关隧道内侧沟、电缆沟及中央排水沟的施作工艺流程，规范侧沟、电缆沟及中央水沟的施工，有效利用现有资源，合理组织进行施工，减少施工中人员、机械以及其他材料的浪费，减少施工中不安全因素，加快隧道内侧沟、中央水沟及中心排水沟的施工作业。
2、编制依据（1）设计图纸及相关参考通用图（2）国家和铁道部相关规范、标准（3）《客货共线铁路隧道工程施工技术指南》（TZ204-2008）（4）《铁路隧道工程施工安全技术规范》（TB10304-2009/J946-2009）（5）《铁路隧道工程施工质量验收标准》（TB10417-2003/J287-2004）（6）《铁路混凝土施工技术指南》铁建设【2010】241号（7）铁二院下发《站后桥隧综合接地及过轨管线交底资料》（8）《铁路综合接地系统》<通号（2009）9301>和经规标准【2009】273号文3、适用范围适用于梅岭关隧道侧沟、电缆沟和中央水沟的施工。
4、施工方案梅岭关隧道全长8270.9m，隧道排水系统采用侧沟、电缆沟加中央排水沟方式进行隧道内排水。
侧沟、电缆沟采用整体移动模架进行施工，中心水沟采用定型钢模板与3 0cm仰拱填充一同进行施工。
4.1侧沟、电缆沟施工4.1.1施工工艺流程施工准备、接触面凿毛→测量放线→侧壁钢筋制安→模板、排水系统、接地系统安装→混凝土浇筑→拆模、养生4.1.2施工准备、接触面凿毛施工前对仰拱填顶面进行清理，清除仰拱顶面尘土，然后对仰拱填充面混凝土进行凿毛处理，使仰拱填充和30cm仰拱填充混凝土充分结合，凿毛后露出新鲜混凝土。
对侧沟、电缆沟与二次衬砌结合部位也需要对其进行清扫，后进行凿毛处理，凿毛位置与浇筑完侧沟顶面位置一齐，使新浇筑混凝土与衬砌混凝土产生良好的结合力，保证侧沟、电缆沟的整体稳定性。
4.1.3施工测量放样施工前，测量班根据图纸进行测量放样，测量点不易过长，保证隧道侧沟、电缆沟在曲线上的线性美观。
2020新版水沟电缆沟及中央水沟施工作业指导书
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2020新版水沟电缆沟及中央水沟施工作业指导书Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes2020新版水沟电缆沟及中央水沟施工作业指导书1、目的明确梅岭关隧道内侧沟、电缆沟及中央排水沟的施作工艺流程，规范侧沟、电缆沟及中央水沟的施工，有效利用现有资源，合理组织进行施工，减少施工中人员、机械以及其他材料的浪费，减少施工中不安全因素，加快隧道内侧沟、中央水沟及中心排水沟的施工作业。
2、编制依据（1）设计图纸及相关参考通用图（2）国家和铁道部相关规范、标准（3）《客货共线铁路隧道工程施工技术指南》（TZ204-2008）（4）《铁路隧道工程施工安全技术规范》（TB10304-2009/J946-2009）（5）《铁路隧道工程施工质量验收标准》（TB10417-2003/J287-2004）（6）《铁路混凝土施工技术指南》铁建设【2010】241号（7）铁二院下发《站后桥隧综合接地及过轨管线交底资料》（8）《铁路综合接地系统》和经规标准【2009】273号文3、适用范围适用于梅岭关隧道侧沟、电缆沟和中央水沟的施工。
4、施工方案梅岭关隧道全长8270.9m，隧道排水系统采用侧沟、电缆沟加中央排水沟方式进行隧道内排水。
侧沟、电缆沟采用整体移动模架进行施工，中心水沟采用定型钢模板与30cm仰拱填充一同进行施工。
4.1侧沟、电缆沟施工4.1.1施工工艺流程施工准备、接触面凿毛→测量放线→侧壁钢筋制安→模板、排水系统、接地系统安装→混凝土浇筑→拆模、养生4.1.2施工准备、接触面凿毛施工前对仰拱填顶面进行清理，清除仰拱顶面尘土，然后对仰拱填充面混凝土进行凿毛处理，使仰拱填充和30cm仰拱填充混凝土充分结合，凿毛后露出新鲜混凝土。
隧道施工安全作业指导书
隧道施工安全作业指导书
第一章一般平安作业规定
第一条对施工现场的出进料、材料堆放作出具体妥当的布置，在进洞前完成对风、水、电、路等设施的统支配。
其次条进洞前应先作好洞口工程，稳定好洞口边坡和仰坡，作好天沟，边沟等排水设施，确保地表水不危及隧道的工程平安。
第三条参与隧道施工的人员必需经过平安技术教育，熟识和遵守平安规章。
每周一进行平安学习，并将学习状况记录于周一平安学习班簿上，以备工地负责人检查。
第四条隧道施工各班组之间，应建成立完善的交接班制度与班前平安讲话制度，并将施工、平安等状况记载于交接班簿和班前讲话簿上，工地负责人员应仔细检查交接班状况。
- 1 -。
隧道水沟和电缆沟施工方案
隧道水沟和电缆沟施工方案1. 概述隧道水沟和电缆沟是现代隧道工程中重要的一部分，用于排水和铺设电缆。
本文档将提供相关方案的详细描述，包括施工流程、材料选择和安全措施等内容。
2. 施工准备在开始施工之前，需要进行一系列准备工作，包括但不限于以下内容：•打桩定位：确定隧道水沟和电缆沟的位置，确保其与隧道结构和电缆布线的需求相匹配。
•清理施工区域：清除施工区域的杂物和障碍物，并确保施工区域平整。
•确定施工方向：根据隧道设计和实际需要，确定水沟和电缆沟的施工方向。
•制定施工计划：根据施工方案和工期要求，制定详细的施工计划。
3. 施工流程本节将详细描述隧道水沟和电缆沟的施工流程，并提供相关的操作指导。
3.1 水沟施工流程3.1.1 挖掘水沟1.使用挖掘机等工具挖掘出水沟的轮廓，确保水沟宽度和深度符合设计要求。
2.清理水沟底部，确保底部平整。
3.1.2 填筑水沟底部1.在水沟底部铺设一层砂石，厚度约为10厘米。
2.使用压路机将砂石均匀压实。
3.1.3 安装水沟管道1.铺设水沟管道，确保与水沟底部接触牢固。
2.使用焊接或连接器连接水沟管道，确保其完整性和稳定性。
3.水沟管道的材料选择应根据具体情况和设计要求决定，常见的材料包括PVC、HDPE等。
3.1.4 缝隙处理1.使用防水胶对水沟管道与隧道结构之间的缝隙进行处理，确保防水效果。
3.2 电缆沟施工流程3.2.1 挖掘电缆沟1.使用挖掘机等工具挖掘出电缆沟的轮廓，确保电缆沟宽度和深度符合设计要求。
2.清理电缆沟底部，确保底部平整。
3.2.2 填筑电缆沟底部1.在电缆沟底部铺设一层砂石，厚度约为10厘米。
2.使用压路机将砂石均匀压实。
3.2.3 安装电缆沟管道1.铺设电缆沟管道，确保与电缆沟底部接触牢固。
2.使用焊接或连接器连接电缆沟管道，确保其完整性和稳定性。
3.电缆沟管道的材料选择应根据具体情况和设计要求决定，常见的材料包括PVC、HDPE等。
3.2.4 缝隙处理1.使用防水胶对电缆沟管道与隧道结构之间的缝隙进行处理，确保防水效果。

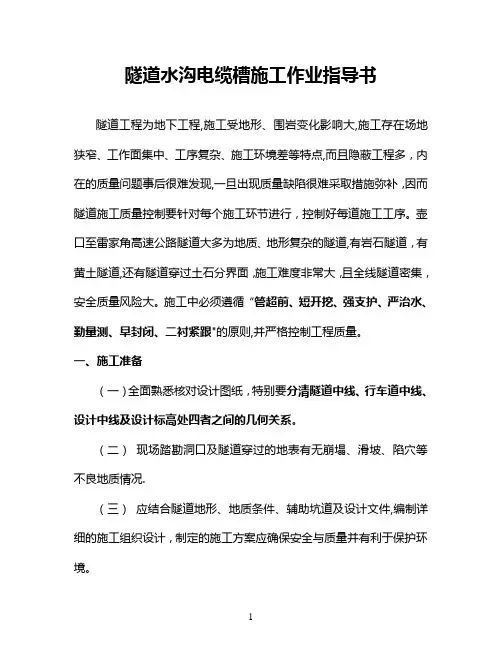

【高速公路】高速公路隧道水沟电缆槽施工作业指导书
隧道水沟电缆槽施工作业指导书隧道工程为地下工程,施工受地形、围岩变化影响大,施工存在场地狭窄、工作面集中、工序复杂、施工环境差等特点,而且隐蔽工程多，内在的质量问题事后很难发现,一旦出现质量缺陷很难采取措施弥补，因而隧道施工质量控制要针对每个施工环节进行，控制好每道施工工序。
壶口至雷家角高速公路隧道大多为地质、地形复杂的隧道,有岩石隧道，有黄土隧道,还有隧道穿过土石分界面，施工难度非常大，且全线隧道密集，安全质量风险大。
施工中必须遵循“管超前、短开挖、强支护、严治水、勤量测、早封闭、二衬紧跟"的原则,并严格控制工程质量。
一、施工准备（一）全面熟悉核对设计图纸，特别要分清隧道中线、行车道中线、设计中线及设计标高处四者之间的几何关系。
（二）现场踏勘洞口及隧道穿过的地表有无崩塌、滑坡、陷穴等不良地质情况.（三）应结合隧道地形、地质条件、辅助坑道及设计文件,编制详细的施工组织设计，制定的施工方案应确保安全与质量并有利于保护环境。
（四）根据隧道长度、断面、结构类型、工期要求、围岩情况等编制进度计划.确定采用单口掘进或对口掘进方案，原则上长度大于1公里的隧道必须对口掘进。
(五）施工场地布置应统筹考虑,避开滑坡、大冲沟及可能受洪水影响地带，不能填堵原有排水沟道，若必须占用应妥善改沟.洞口的施工便道应尽可能少挖山体，弃渣不得堵塞和挤压河道，不得挤压桥梁墩台及其他建筑物，不应为布置空压机房等临时设施而对山体进行大规模破坏，保护环境并防止产生次生灾害。
（六) 做好材料、机械设备进场工作。
尽早硬化拌合站及钢筋加工场地，安装拌合机.黄土隧道洞身开挖前二衬台车必须运至工地现场。
二、监控量测本项目隧道设计为复合式衬砌，必须将现场监控量测项目列入施工组织设计，并在施工中认真实施。
（一）量测的目的1.掌握围岩和支护的动态信息并及时反馈，指导施工作业,预报险情，确保安全。
2.通过对围岩和支护的变位、应力量测，修改支护系统设计.（二）主要量测项目1.地质及支护状态观察2。
隧道洞内排水沟（槽）施工作业指导书
隧道洞内排⽔沟（槽）施⼯作业指导书洞内排⽔沟（槽）施⼯作业指导书1 适⽤范围适⽤于XXX隧道⼯程施⼯。
2 作业准备2.1内业技术准备作业指导书编制后，应在开⼯前组织技术⼈员认真学习实施性施⼯组织设计，阅读、审核施⼯图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施⼯安全保证措施，提出应急预案。
对施⼯⼈员进⾏技术交底，对参加施⼯⼈员进⾏上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施⼯作业层中所涉及的各种外部技术数据收集。
3 技术要求3.1混凝⼟的拌和全部在混凝⼟拌和站集中拌和。
3.2两侧排⽔沟浇注后，尺⼨不得侵⼊限界。
4 施⼯程序与⼯艺流程4.1施⼯程序4.1.1中⼼管沟施⼯步骤：1）测量放线——开挖成型——基坑清理——预制基座——预制管道——拼装管道——铺设过滤层（⽆仰拱地段）。
2）预制管道——测量放线——预埋、拼装管道（有仰拱地段）。
4.2.1排⽔沟槽与检查井施⼯步骤：测量放线——预留——安设钢筋——⽴模浇筑。
5 施⼯要求5.1施⼯准备5.1.1施⼯前将所需的混凝⼟配合⽐根据设计要求通过试验室进⾏试验确定。
5.1.2根据图纸尺⼨定制2套沟槽槽⾝钢模板和6套盖板钢模板。
5.2施⼯⼯艺5.2.1中⼼管沟施⼯⼯艺1、⽆仰拱的地段（1）测量组根据设计图纸标⽰出中⼼管沟的结构尺⼨；（2）根据标⽰开挖出中⼼⽔沟的尺⼨，保证成型效果好。
（3）清理基坑虚碴、浮渣，排除积⽔；（4）设置C20的混凝⼟垫块，控制好垫块⾯的⾼程及坡度。
（5）中⼼管沟采⽤内径60cm的钢筋混凝⼟预制排⽔管，壁厚6cm，排⽔管上部设置直径2cm泄⽔孔，间距40cm,梅花型布置，中⼼管沟的管材应符合国家标准≤混凝⼟和钢筋混凝⼟排⽔管≥（GB/T11836—1999）三级管的要求；（6）钢筋混凝⼟预制管采⽤企⼝刚性接头形式,排⽔管接头采⽤钢筋⽹⽔泥砂浆摸带接⼝；（7）设置反滤层的卵（碎）⽯的粒径应符合设计要求，卵（碎）⽯经试验室检验合格后才能⽤于施⼯。
隧道排水沟施工作业指导书
隧道排水沟施工作业指导书1 目的明确隧道排水沟施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道排水沟施工作业。
2 编制依据《公路隧道施工技术规范》(JTG F60—2009)《公路工程质量检验评定标准》JTG F80/1-2004《XXX至XX高速公路X合同段两阶段施工图设计》3 适用范围适用于XXX至XX高速公路X合同段隧道排水沟施工。
4 工艺流程及技术要求4.1施工准备4.1.1技术准备开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗4.1.2机械准备拌和设备：强制式搅拌机；运输设备：混凝土罐车；安全设备：风机、粉尘采样仪、低压、防破电线、防水照明灯、安全帽、防尘口罩、压风呼吸器等。
4.1.3材料准备水泥、粗、细骨料、钢材、外加剂及预埋件等均有出厂质量证明书和试验报告单，并按TB10210的相关要求进行复验，不合者不得使用。
选择粗、细骨料供货单位时，有供货单位提供的粗、细骨料检查合格的资料。
选用外加剂必须是经国家、部委或省、自治区、直辖市级有关部门鉴定批准生产的产品，各种材料均符合设计及规范要求。
钢材、水泥、掺合料、骨料和外加剂的检验和储存和施工应符合规定。
4.1.4作业条件4.1.4.1上一道工序检查符合要求，监理工程师已验收。
4.1.4.2操作人员接受严格培训，熟练掌握排水沟施工的技术工艺。
4.1.4.3单位工程施工前，选取一循环，进行水沟试验，确定施工工艺参数。
4.2施工工艺流程及方法4.2.1排水沟施工工艺测量放线→基底清理、冲洗→侧壁模板及塑料泄水管安装→混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。
4.2.2排水沟施工方法4.2.2.1模板安装根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在关好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台。
隧道排水沟、电缆槽施工作业指导书
目录1 适用范围 (1)2 作业准备 (1)2.1 内业技术准备 (1)2.2 外业技术准备 (1)3 技术要求 (1)4 施工工序及工艺流程 (2)4.1 施工工序 (2)4.2 工艺流程 (2)5 施工要求 (4)5.1 测量放线 (4)5.2 基底处理 (4)5.3 钢筋绑扎 (4)5.4 预埋件的安装 (5)5.5 模板安装 (9)5.6 混凝土浇筑 (12)5.7拆模及养护 (13)5.8施工缝处理 (14)5.9 沟槽盖板 (15)6 劳动组织 (16)7 材料要求 (17)8 机具设备配置 (17)9 质量控制及检验 (18)9.1 质量控制 (18)9.2 质量检验 (19)10 安全及环保要求 (22)10.1 安全要求 (22)10.2 环保要求 (22)隧道水沟电缆槽施工作业指导书1 适用范围适用改建铁路南平至龙岩线扩能改造工程站前工程NLZQ-Ⅱ标项目乾山隧道排水沟、电缆槽施工。
2 作业准备2.1 内业技术准备在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备⑴施工前必须对预留的水沟电缆槽位置、仰拱填充面高程等技术数据进行检查和复核，确保水沟、电缆槽不侵限。
⑵中心试验室对进场原材料进行检验和混凝土配合比的选定。
⑶施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。
3 技术要求⑴在施工电缆槽槽身混凝土时要结合各种预埋管线图和预留洞室施工，保证预埋管线相通。
⑵为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动造成侵限，必须保证模板内侧垂直、槽壁厚度、和槽内净空尺寸。
⑶靠边墙侧为电力电缆槽，靠线路侧为通信、信号电缆槽。
⑷水沟及电缆槽身采用C30混凝土，通信、信号电缆槽槽身靠线路侧配置单层钢筋，水沟及电缆槽盖板采用C35钢筋混凝土。
清理隧道排水沟作业指导书
清理隧道排水沟作业指导书1.作业条件1.1天窗点外作业1.2作业时间：根据工作量确定。
2.人员要求2.1 岗位要求作业负责人由工班长担任或指定合格的桥路工，作业人员经段级培训合格的桥路工或劳务工。
2.2人员配置作业负责人1名，作业人员数量根据方案确定，防护员0-4人。
3.作业机具照明设备、小撬棍、铁锨、抬筐、水泥、砂子、灰抹、抬杠、抬绳、镰刀、砍刀、土镐、水桶、手锤、瓦刀、信号旗（灯）、通讯设备（对讲机）。
4.配合要求车务5.安全风险构成5.1违章施工作业风险5.1.1无计划或超范围作业，造成行车事故。
5.1.2机具、料具侵入限界，造成行车事故。
5.1.3高处作业时向下抛掷料具，造成行车事故。
5.2从业人员伤害风险5.2.1需上道或穿越线路时，未按规定设置防护，致使作业人员下道不及时，造成机车车辆伤害。
5.2.2横越线路未执行“一站、二看、三通过”的规定，上道前未严格执行“手比、眼看、口呼”制度，造成机车车辆伤害。
5.2.3作业人员未按规定穿戴劳动保护用品，特别是高空作业时，未按规定穿戴安全帽、安全带，造成人身伤害。
5.2.4违章坐卧钢轨、枕木头、道床，违章钻车、爬车，造成人身伤害。
5.2.5列车通过时，避让距离不够，列车坠物伤人。
5.2.6电器设备、线路状态不良，使用未装触电保护器的各种手持式电动工具和移动式设备，维修电器设备未执行持证操作、按规定穿戴好防护用品，造成触电人身伤害；5.2.7高处和双层作业时，向下抛掷料具，造成人身伤害。
6.防护要求6.1网外且不影响行车的作业可不设防护。
6.2网内且不进入铁路建筑物限界范围内的作业，可只设置1名工地防护。
6.3区间进入铁路建筑物限界作业时，设置“三位一体防护”：驻站防护1人、工地防护1人、关门防护2人（视距不足、联系困难地段增设两端防护或中转联络员）；站内作业，设置“两位一体防护”：驻站防护1人、工地防护1人。
7.作业程序7.1 点名分工作业负责人组织防护员、作业人员列队点名,明确作业内容、主要技术标准、安全事项、作业时间、人员分工、作业人员行走路线，所有职工均应按规定使用劳动保护用品。
15、隧道水沟电缆槽施工作业指导书
郑万高铁湖北段ZWZQ-际编号：SD-ZWZQ-标隧道水沟电缆槽施工作业指导书单位：中铁十一局集团郑万高铁ZWZQ-5 标项目经理部编制：________________________审核：_________________________批准：_________________________二O一^年二月十日发布二O一^年二月十二日实施水沟电缆槽作业指导书1、适用范围：本作业指导书适用于(DK426+741.721-DK461+845.429)郑万高铁湖北段ZWZQ-5标刘坪隧道、于家沟隧道、高家坪隧道进口正洞、附属洞室、应急通道的侧沟电缆槽施工。
2、作业准备：2.1内业技术准备2.1.1按施工工艺要求设计轨行式液压水沟电缆槽台车。
2.1.2施工前应编制铁路隧道轨行式液压水沟电缆槽台车施工技术交底，并制定相应施工安全保证措施及应急预案。
2.1.3施工前应组织岗前培训和安全教育，使施工管理及作业人员充分掌握各工艺流程的操作和控制要点，澄清有关技术问题，熟悉现场施工技术条件。
2.1.4特殊工种必须持证上岗。
2.2 外业技术准备2.2.1测量设备已进行标定，测量人员熟知放样尺寸数据。
2.2.2轨行式液压水沟电缆槽台车拼装验收合格且性能良好，施工所需的人员、设备满足施工要求。
2.2.3水沟电缆槽台车面板打磨干净，没有混凝土附着物，脱模剂涂刷均匀。
3、技术要求(1) 线路侧设置为通信信号电缆槽，边墙侧设置为电力电缆槽。
(2)在侧沟施工时，两侧沟与中心管沟通过①100横向PVC导水管连接，横向导水管纵向间距30m,配合检查井设置。
⑶ 靠两侧沟槽侧壁位置设置①10cm 半圆形排水槽，以排除隧道oB4A42*713牧?rnooc16(= k59rrr毛。
TffiE,IoI,OPVC 港水独， 眶丘5m j\C20驢土肘 L=2m轲00纵向Alt 賢zA !hmo?5m) Jl ' ―13tt^>wvcwt 7^3邺0朗］内道床可能积水 (4)在靠近线路侧槽壁处结合隧道接地情况设置钢筋，以加强沟槽强度和结构整体性。
电缆沟施工作业指导书
电缆沟施工作业指导书一、前期准备工作1. 核查施工图纸和设计文件，确保施工安全和质量。
2. 确定施工区域，并清理施工场地，确保无障碍物和危险源。
3. 根据设计要求，确定电缆沟的宽度、深度以及其他相关参数，并标记好沟槽边界。
二、施工方案制定1. 根据设计要求，制定施工方案，包括施工队伍组织、施工时间安排、施工工艺流程等。
2. 制定安全措施和应急预案，确保施工过程中安全可控。
三、施工准备1. 保证施工人员持有效证件上岗，并按规定佩戴好安全防护用品。
2. 检查施工机械设备的运行情况，确保正常使用。
3. 检查施工材料的质量和数量，确保满足施工需求。
四、施工工艺流程1. 清理施工区域，将杂物和土壤清除干净，保持施工区域整洁。
2. 按照设计要求，开始开挖电缆沟槽，确保沟槽宽度和深度符合要求。
3. 根据需要，对电缆沟槽进行加固处理，包括加设支撑材料和加固构造等。
4. 安装电缆沟槽底板和侧板，确保牢固可靠。
5. 铺设电缆支架和固定托架，保证电缆支持和固定。
6. 进行电缆敷设，保证电缆与沟槽底板和侧板接触紧密。
7. 完成电缆敷设后，进行沟槽回填和修整，恢复地面平整。
8. 进行必要的测试和检查，确保电缆沟施工质量合格。
9. 整理施工现场，清理工具和材料，保持场地整洁。
五、安全措施1. 施工过程中，严禁使用不符合安全标准的机械设备。
2. 在施工现场设置明显的安全警示牌和标志，提醒施工人员注意安全。
3. 施工现场要保持通风良好，避免有害气体积聚。
4. 在施工过程中，要随时检查施工现场的安全隐患，及时消除。
5. 施工人员必须严格按照作业指导书操作，禁止违章行为。
六、质量控制1. 施工前要认真核查设计文件，确保施工过程符合设计要求。
2. 施工过程中要做好施工记录，包括施工时间、施工人员、施工材料、施工方法等，确保质量可追溯。
3. 严格按照相关标准和规范进行施工，确保施工质量合格。
七、工程检验与验收1. 施工完成后，要进行必要的测试和检查，确保电缆沟施工质量符合要求。
水沟、电缆槽盖板制作与安装作业指导书
新建贵广铁路GGTJ-7标段隧道工程编号：水沟、电缆槽盖板制作与安装作业指导书单位：中铁二十三局贵广铁路第七标段编制：审核：批准：2010年5月1日发布2010年5月1日实施水沟、电缆槽盖板制作与安装作业指导书1．适用范围适用于新建铁路贵阳～广州线GGTJ-7标中铁二十三局集团贵广铁路工程指挥部水沟、电缆槽盖板施工。
2．作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备进行水沟、电缆槽制作场地进行平整、硬化并完善各项作业要求；在进行水沟、电缆槽盖板安装前，检查水沟、电缆槽尺寸是否满足设计要求，对不满足设计要求的进行修整达到设计要求；清理水沟、电缆槽内的松碴、杂物、淤泥等。
3．技术要求水沟、电缆槽盖板制作符合设计尺寸要求；盖板安装时要安装平稳、牢固。
4 施工程序及工艺流程4.1施工顺序模板选择→钢筋加工、绑扎→模板安装→钢筋安装→盖板混凝土浇注→水沟、电缆槽盖板运输→水沟、电缆槽盖板安装。
4.2 工艺流程见盖板预制施工工艺流程图原材料检验 混凝土配合比设计 混凝土拌制剂运输 盖板制作施工工艺流程图模具的检查安放 分料入模（2/3 高）预制场建设 初振成型网片安装分料入模振捣成型 码 垛塑料模具的定制 压面收光初 养拆 模码 垛终 养原材料检验 网片制作振动平台安装5 施工要求5.1 施工准备（1）预制场地的建设预制场地一般紧靠施工用的拌合站建设，利用拌合站的拌合设备进行混凝土的拌制。
预制场地采用C20混凝土硬化，硬化厚度不小于8cm，设置养护设施工便于洒水养护。
施工场地的各功能出要规划清楚，成品、半成品的堆放必须分清。
养护用的施工管道需满足现场养护的需要。
（2）模型选择根据隧道混凝土盖板的设计尺寸及外形，采用厂家专门定制的塑料模具作为施工盖板用的模板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建贵广铁路GGJL—4标段水沟、电缆槽施工作业指导书工程名称：东科山隧道进口编号： 001编制：韩浩审核：韩浩批准人：韩浩甘肃铁科贵广铁路项目部二〇一二年十月方案修改记录方案修改记录目录1.适用范围 (1)2.编制依据 (1)3.作业准备 (1)3.1 内业技术准备 (1)3.2 外业技术准备 (1)4．技术要求 (1)5.施工工艺 (2)5.1电缆槽施工工序 (2)5.2排水沟施工工序 (2)6.施工要求 (2)6.1施工准备 (2)6.2 施工工艺 (3)7.劳动组织 (4)8.原材料要求 (4)8.1水泥 (4)8.2粗、细骨料 (5)8.3外加剂 (5)8.4掺合料 (5)8.5水 (5)8.6钢材 (5)9.机具设备 (5)10.质量控制及检验 (5)10.1质量控制 (5)10.2 质量检验 (6)11.安全及环保要求 (8)11.1安全要求 (8)11.2 环保要求 (8)水沟、电缆槽施工作业指导书1.适用范围适用于中铁二十三局贵广铁路项目部东科山隧道进口水沟、电缆槽施工。
2.编制依据⑴《铁路隧道工程施工技术指南》(TZ204-2008)⑵《铁路隧道工程施工质量验收标准》(TB10417-2003)⑶《东科山隧道设计图》⑷《双线隧道复合式衬砌断面参考图》(张唐施隧01-01～01-65)⑸《铁路混凝土工程施工质量验收补充标准》(修订后2009年)⑹《铁路隧道工程施工质量验收标准》(TB10417-2003 修订后 2009年)⑺《双线隧道防排水参考图》（张唐施隧参05-01～05-22）3.作业准备3.1 内业技术准备在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
3.2 外业技术准备⑴施工前必须对预留水沟电缆槽位置、高程等技术数据进行检查和复核，符合设计要求，以确保水沟、电缆槽不侵入隧道路面宽度。
⑵原材料试验和混凝土配合比的选定。
⑶施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。
4.技术要求⑴在施工电缆槽槽身混凝土时要结合各种预埋管线图和预留洞室施工，保证预埋管线相通。
⑵为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移1cm，但必须保证模板垂直、槽壁厚度、和槽内净空尺寸。
⑶有仰拱衬砌的水沟,施工时水沟沟身与隧底填充两部分混凝土灌注时间应尽量紧凑。
⑷双线隧道设置双侧排水沟，洞口500m范围内设置保温水沟。
⑸水沟及电缆槽身采用C25混凝土，槽身靠线路一侧及水沟和电缆槽之间配置单层钢筋。
⑹水沟上、下盖板及电缆槽盖板采用C35钢筋混凝土。
5.施工工艺5.1电缆槽施工工序测量放线→电缆槽与底板（仰拱填充）结合面凿毛→靠底板（仰拱填充）侧电缆槽侧壁钢筋绑扎→基底清理、凿毛、冲洗→底板（仰拱填充面）泄水槽安装→靠底板（仰拱填充）侧壁模板安装、混凝土浇注→靠水沟侧电缆槽侧壁钢筋绑扎→电缆槽泄水管安装→底部混凝土浇注→靠水沟侧电缆槽侧壁模板安装、混凝土浇注→养护、拆模→电缆槽盖板预制及安装。
5.2排水沟施工工序测量放线→基底清理、冲洗→侧壁模板及塑料泄水管安装→混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。
6.施工要求6.1施工准备6.1.1测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。
测量组根据设计图和施工技术交底要求，放样电缆槽、水沟定位基准线和水平基准线，并采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员和领工员，书面交底资料必须交给该工区的技术负责人和生产副经理一份。
6.1.2凿毛两侧底板（仰拱填充）与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与底板（仰拱填充）粘结牢固，不产生裂缝或脱落，影响施工质量。
因此在电缆槽施工前，采用风镐或短钎将底板（仰拱填充）与电缆槽结合面凿毛。
6.1.3基底清理、冲洗边墙结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水凿毛后边墙结合面和基底冲洗干净。
6.2 施工工艺6.2.1模板安装根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在关好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台。
为防止浇筑混凝土时模板上浮和跑模，影响混凝土施工和浇注质量，沿模板底在基底纵向每2米打设φ22的固定钢筋，用铁丝加固牢固。
模板每次安装前必须清除板面混凝土块，涂抹脱模剂。
模板在搬运过程中必须轻拿轻放，防止模板变形，特别是定型钢模板。
6.2.2钢筋绑扎排水沟、电缆槽外侧壁配有钢筋，排水沟、电缆槽外侧壁钢筋为单层，主筋为φ10钢筋，纵向间距25cm，纵向分布筋为φ12钢筋,间距25cm。
由于钢筋为单层钢筋，在钢筋绑扎前，在浇注电缆槽底混凝土时插入定位钢筋，保证钢筋绑扎过程中稳定，为节约材料，定位钢筋利用电缆槽主筋为φ12钢筋，长度与间距与电缆槽主筋相同，埋置深度为20cm。
纵向钢筋绑扎搭接长度不小于20cm。
详见电缆槽侧壁配钢筋图。
6.2.3泄水槽⑴在电力电缆及通信、信号电缆槽底部设置泄水槽，泄水槽与侧沟排水沟侧壁连接，泄水槽宽4cm，间距3～5m。
⑵仰拱填充面至两侧侧沟设置10cm宽的泄水槽，间距1～3m。
6.2.4混凝土施工⑴电缆槽身混凝土施工电缆槽身混凝土标号为C25，施工分三步施工，首先施工靠近中线侧槽壁，然后施工槽底混凝土，最后施工靠水沟侧槽壁。
电缆槽身混凝土要分层浇注，由于电缆槽侧壁厚度仅有12cm，不能采用捣固棒振捣，用φ25钢筋插捣密实，在插捣过程中注意对的泄水槽保护，避免对其损坏。
并用木棒轻轻敲打模板，使附着在模板上的气泡逸出，保证混凝土外观质量平整，无气泡和蜂窝麻面产生。
当混凝土浇注到槽壁顶后，电缆槽盖企口部位安放5cm×5cm木条。
⑵排水沟身混凝土施工排水沟身混凝土标号为C25，施工分二步施工，首先施工两侧壁混凝土，然后施工沟底混凝土。
由于两侧壁厚度仅有10cm，不能采用捣固棒振捣，用φ25钢筋插捣密实，并用木棒轻轻敲打模板，使附着在模板上的气泡逸出，保证混凝土外观质量平整，无气泡和蜂窝麻面产生。
6.2.5电缆槽、排水沟盖板安装在电缆槽槽身和排水沟沟身混凝土施工后，电缆槽、排水沟盖板安装前，测量组对已施工段电缆槽盖板、排水沟盖板安装基座进行检查，对不合格部位进行修凿或砂浆找平，确保电缆槽盖板、排水沟盖板安装基座平整，标高符合设计要求。
电缆槽、排水沟盖板安装平顺，不晃动。
7.劳动组织劳动施工人员采用架子队模式，具体结合确定的施工方案、机械、人员组合、工期要求进行合理配置。
人员配置见表7-1-1。
表7-1-1 劳动人员配置表8.原材料要求8.1水泥混凝土采用P.O 42.5 普通硅酸盐水泥。
8.2粗、细骨料粗骨料采用坚硬耐久的碎石，严禁选用具有潜在碱活性骨料。
混凝土中碎石采用5～31.5mm，骨料级配均采用连续级配。
按重量计含泥量不应大于1%，泥块含量不应大于0.25%。
细骨料采用坚硬、耐久的中砂，细度模数应为 2.3～3.0，含水率控制在5%～7%。
砂中小于0.075mm的颗粒不大于20%。
含泥量不大于3%，泥块含量不大于1%。
8.3外加剂应对混凝土的强度及围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大；易于保存；不污染环境，对人体无害。
8.4掺合料掺合料采用Ⅱ级粉煤灰。
8.5水水质应符合工程用水的有关标准，水中不含有影响水泥正常凝结与硬化的有害杂质。
一般应采用饮用水。
8.6钢材施工中采用的钢筋必须符合有关国家标准及相关行业要求。
9.机具设备机具设备配置见表9.1.1。
表9.1.1 机具设备配置表10.质量控制及检验10.1质量控制⑴安装的钢筋品种、级别、规格和数量必须符合设计要求。
⑵模板安装必须稳固牢靠，接缝严密，不得漏浆。
模板与混凝土的接触面必须清理干净并涂刷隔离剂。
浇筑混凝土前，模型内的积水和杂物应清理干净。
⑶结构混凝土强度等级和弹性模量必须符合设计要求。
⑷混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施.⑸按照施工工艺施工，严格执行操作规程。
⑹对于原材料进货，由试验部门进行进场前试验，不合格材料一律不得进场。
⑺制定质量保证体系，抓好每一环节、每一步骤的监控，并责任到人，狠抓落实。
10.2 质量检验10.2.1 主控项目⑴洞内水沟布置、结构形式、沟底高程、纵向坡度应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、仪器量测、尺量。
⑵进水孔、泄水槽的位置、间距和尺寸应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、尺量。
⑶水沟外墙距线路中心线的距离应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：仪器量测、尺量。
⑷水沟盖板的规格和强度应符合设计要求。
盖板应铺设齐全平稳顺直。
检验数量：施工单位检查5%、监理单位按施工单位检查数量20%的比例抽查。
检验方法：观察、尺量和检查试验资料。
⑸盲管、水沟和孔槽组成的排水系统应有良好的排水效果，做到洞内排水顺畅，无积淤堵塞，进水孔、泄水槽、泄水孔畅通。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
⑹洞内电缆槽的布置、结构形式、沟底高程、纵向坡度及结构外缘距同侧轨道中心距离应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、测量。
⑺洞内电缆槽盖板的规格和尺寸应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：尺量。
⑻电缆槽的位置和间距应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、测量。
⑼洞内余长电缆腔的设置位置、间距和弧形电缆槽的尺寸应满足有关专业的要求，并应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：测量。
10.2.2一般项目⑴水沟断面尺寸的允许偏差和检验方法应符合表10.2.1的规定。
检验数量：施工单位每100m随机检查3处⑵电缆槽内应无积水和积淤堵塞。
泄水孔应通畅。
检验数量：施工单位全部检查。
检验方法：观察。
⑶电缆槽盖板铺设应齐全平稳并符合设计要求。
检验数量：施工单位全部检查。
检验方法：观察。
⑷洞内电缆槽断面尺寸应符合设计要求。
检验数量：施工单位全部检查。
检验方法：测量。
11.安全及环保要求11.1安全要求水沟、电缆槽施工危险源辨识及应对措施要求见表11.1.1。
表11.1.1 危险源辨识及应对措施表11.2 环保要求环境因素辨识及环保要求见表11.2.1。
