塑料电镀工艺流程含图解
ABS电镀的工艺流程精品PPT课件
▪ ABS塑料的粗化方法有三类，即高硫酸型、 高铬酸型和磷酸型，从环境保护的角度看， 现在宜采用高硫酸型。
a．高硫酸型粗化液
硫酸（质量分数） 80%
温度
50～60℃
铬酸（质量分数） 4%
时间
5～15 min
b．高铬酸型粗化液
铬酐（质量分数） 温度
硫酸（质量分数） 时间
26%～28% 50～60℃ 13%～23% 5～10 min
将塑料制件浸到上述敏化液中处理的目的， 就是要在塑料表面生成一层易氧化的、微溶于 水的凝胶物质Sn2(OH)3Cl，但是该物质并不是 在敏化液中生成的，而是在水洗时产生的(由于 水的PH值远大于敏化液，清洗时立即发生二价 Sn的水解作用)。所以，从敏化液中取出塑料件 应注意：
① 既要清洗干净，以免污染活化液；
▪ 一般性表面整理可以在20%丙酮溶液中浸5～10s。 ▪ 去应力的方法是在80℃恒温下用烘箱或者水浴处
理至少8h。
▪ ②内应力检查方法。在室温下将注塑成型的 ABS塑料制品放人冰醋酸中浸2～3min，然 后仔细地清洗表面，晾干。在40倍放大镜 或立体显微镜下观察表面，如果呈白色表面 且裂纹很多，说明塑料的内应力较大，不能 马上电镀，要进行去应力处理。如果呈现塑 料原色，则说明没有内应力或内应力很小。 内应力严重时，经过上述处理，不用放大镜 就能够看到塑料表面的裂纹。
这种粗化液通用性比较好，适合于不同Байду номын сангаас号的ABS，对 于含B成分较少的要适当延长时间或提高一点温度。
聚丙烯(PP)塑料电镀工艺流程
聚丙烯（PP）塑料电镀工艺流程塑料制品的应用越来越广泛。
由于其光泽性不如金属,装饰作用差,故通过试验对聚丙烯塑料电镀工艺进行了探讨,以期使之具有更好的效果。
1 工艺流程零件往除应力→除油→热水清洗→冷水清洗→化学粗化→冷水清洗→中和→冷水清洗→还原→冷水清洗→蒸馏水洗→敏化→冷水清洗→蒸馏水清洗→活化→冷水清洗→蒸馏水洗→化学镀铜→冷水清洗→装挂→弱浸蚀→冷水清洗→酸性镀铜→冷水清洗→镀镍→冷水清洗→镀铬→冷水清洗→吹干。
2 工艺参数及槽液维护（1）往除应力有应力的零件会使镀层结协力差。
将零件置在烘箱中于60～80℃保温4～8h,除往其应力。
（2）除油采用一般的化学除油法,温度不超过80℃,否则易使塑料变形。
除油时间视表面清洁度而定,一般为20min,用OP乳化剂进行。
（3）粗化配方1较好,粗化后表面微暗、平滑,不反光。
当粗化槽液变绿时,粗化效率下降,槽液需更新。
（4）中和还原本工序为往除粗化后的六价铬而设,因铬酐较难洗净,故采用50～100g/LNaOH中和,用10～40g/LNa2SO3还原。
（5）常温敏化SnCl210g/LHCl（37%）40ml/L锡条1根时间3～5min敏化的作用是使粗化的零件表面吸附一层有还原性的二价锡离子。
敏化剂作用是引发加速塑料表面沉积反应。
配制敏化剂时先加进盐酸,配制好的敏化液加进锡条1根可延缓二价锡的氧化。
当敏化液混浊时可加进盐酸,假如不清则应过滤或更换新槽液。
（6）活化用1.5～2.0g/LAgNO3进行活化。
用氨水（25%）滴定至溶液透明为止,该活化液本钱低廉,但不是最稳定的。
溶液中有红色粒子析出,说明有还原剂进进,应及时更换槽液。
（7）化学镀铜1酒石酸钾钠25～35g/L 氢氧化钠6～7g/L2硫酸铜3.0～4.5g/L 氯化镍0.5～1.5g/L 甲醛（37%）11～15g/L在使用时,将1、2两液混合,调pH值至12左右,配制的化学镀铜槽试剂均应达到试剂级,否则会影响槽液的使用寿命。
塑料电镀流程
目前广泛应用于汽车电镀的塑料有ABS、PC+ABS和PA，下面主要谈谈塑料电镀的工艺流程。
塑料电镀就是采用一定的加工方法，先在塑料表面获得导电膜，然后用电镀的方法加厚的过程。
因此塑料电镀工艺也可以简单地分成两大步，第一步为塑料电镀的前处理：除油一粗化一中和—催化一解胶一化学镍;第二步为塑料电镀：预镀镍一光亮铜一半光亮镍一光亮镍一镍封一光亮铬。
1工艺流程的阐述1塑料电镀的前处理工艺流程阐述除油:清洁塑料零件表面，除去塑件表面的油脂、灰尘、汗渍等物质。
除油不仅关系到电镀层和塑料基体之间的附着力，还关系到镀层的外观以及镀层的各种性能。
粗化:在塑料表面形成直径为0.2μm到1μm的凹陷，使零件表面形成微观粗糙,增加电镀面与注塑件的接触面积。
粗化提高了塑料表面亲水性和形成适当的粗糙度,可以保证镀层与塑料表面有良好的结合力。
目前常采用的是化学粗化,化学粗化法是利用粗化液的强酸性,在零件表面形成凹陷。
化学粗化后的表面微观图见图1和图2粗化的温度、时间和化学浓度决定活性点的化学特性, 粗化过少或过多都会影响镀层的附着力。
中和:利用溶液的还原性，将零件表面藏留的铬酸还原去除，这些藏留铬酸对后面的工序均产生不利影响必须中和干净。
催化:由于化学镍的沉积需要催化，因此应在塑料表面沉积催化剂。
溶液中的催化物质被均匀吸附在零件表面燕尾状的小孔中，为后面化学镍反应的发生提供了催化中心。
下列金属可作为化学镍沉积的催化剂:钯、铂、钌、钴、镍，综合考虑功效和成本，钯最为合适。
胶体钯在氯化亚锡鳌合下吸附到塑胶表面,提供了催化中心。
解胶:塑料零件表面在催化液中所吸附的胶体钯并不具有催化活性,因为其周围被价锡离子( sn2+)所包裹着，需要通过解胶工序溶解钯周围的二价锡,使其裸露并真正具有催化活性。
解胶-般是在35 ~40℃下，于80~120mL/L的盐酸溶液中浸泡1~3min化学镍:前面所有工序都是在为此工序的顺利进行作准备，经过化学反应后，零件表面被覆盖了一层能够导电的镍磷合金层(约0.2μm)，使原先并不导电的塑料变成了导体,使其在后面一- 系列的电镀(铜、镍、铬)过程都成为了现实。

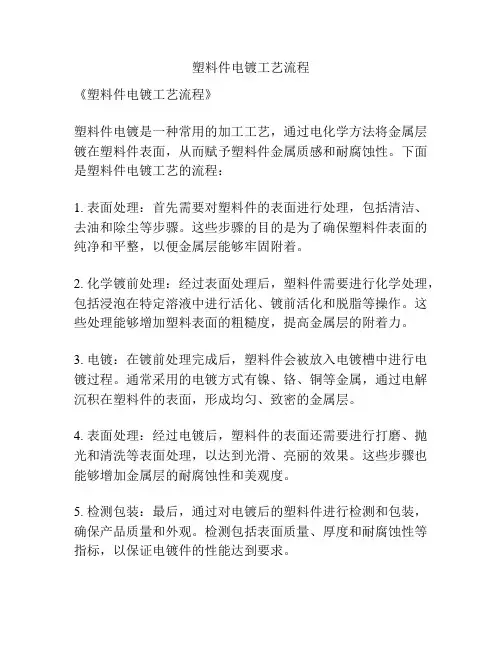

塑料件电镀工艺流程
塑料件电镀工艺流程
《塑料件电镀工艺流程》
塑料件电镀是一种常用的加工工艺，通过电化学方法将金属层镀在塑料件表面，从而赋予塑料件金属质感和耐腐蚀性。
下面是塑料件电镀工艺的流程：
1. 表面处理：首先需要对塑料件的表面进行处理，包括清洁、去油和除尘等步骤。
这些步骤的目的是为了确保塑料件表面的纯净和平整，以便金属层能够牢固附着。
2. 化学镀前处理：经过表面处理后，塑料件需要进行化学处理，包括浸泡在特定溶液中进行活化、镀前活化和脱脂等操作。
这些处理能够增加塑料表面的粗糙度，提高金属层的附着力。
3. 电镀：在镀前处理完成后，塑料件会被放入电镀槽中进行电镀过程。
通常采用的电镀方式有镍、铬、铜等金属，通过电解沉积在塑料件的表面，形成均匀、致密的金属层。
4. 表面处理：经过电镀后，塑料件的表面还需要进行打磨、抛光和清洗等表面处理，以达到光滑、亮丽的效果。
这些步骤也能够增加金属层的耐腐蚀性和美观度。
5. 检测包装：最后，通过对电镀后的塑料件进行检测和包装，确保产品质量和外观。
检测包括表面质量、厚度和耐腐蚀性等指标，以保证电镀件的性能达到要求。
通过以上工艺流程，塑料件电镀能够赋予塑料产品优良的金属质感和抗腐蚀性能，使其在外观和功能上都得到提升。
同时，合理的工艺流程和严格的质量控制，也能够确保塑料件电镀产品的质量和稳定性。

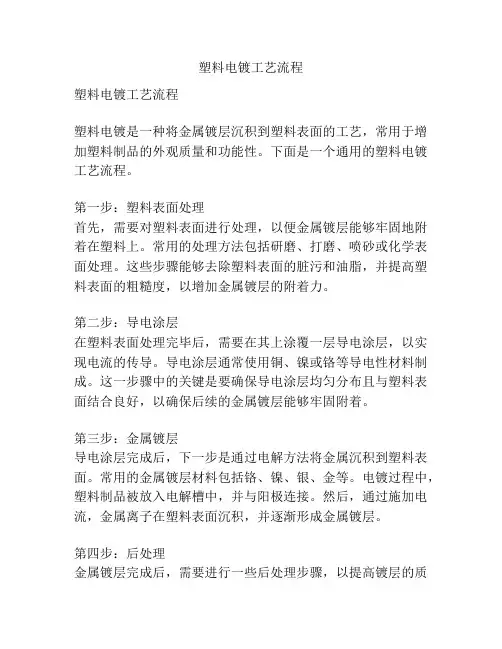

塑料电镀工艺流程
塑料电镀工艺流程塑料电镀工艺流程塑料电镀是一种将金属镀层沉积到塑料表面的工艺，常用于增加塑料制品的外观质量和功能性。
下面是一个通用的塑料电镀工艺流程。
第一步：塑料表面处理首先，需要对塑料表面进行处理，以便金属镀层能够牢固地附着在塑料上。
常用的处理方法包括研磨、打磨、喷砂或化学表面处理。
这些步骤能够去除塑料表面的脏污和油脂，并提高塑料表面的粗糙度，以增加金属镀层的附着力。
第二步：导电涂层在塑料表面处理完毕后，需要在其上涂覆一层导电涂层，以实现电流的传导。
导电涂层通常使用铜、镍或铬等导电性材料制成。
这一步骤中的关键是要确保导电涂层均匀分布且与塑料表面结合良好，以确保后续的金属镀层能够牢固附着。
第三步：金属镀层导电涂层完成后，下一步是通过电解方法将金属沉积到塑料表面。
常用的金属镀层材料包括铬、镍、银、金等。
电镀过程中，塑料制品被放入电解槽中，并与阳极连接。
然后，通过施加电流，金属离子在塑料表面沉积，并逐渐形成金属镀层。
第四步：后处理金属镀层完成后，需要进行一些后处理步骤，以提高镀层的质量和外观。
这些后处理步骤包括清洗、抛光和更深的镀层。
通过清洗可以去除电解槽中的残留物，并确保金属镀层的纯度。
抛光可以去除镀层表面的杂质和小瑕疵，使其更加光滑。
如果需要更厚的镀层，可以进行多次电镀和后处理步骤。
第五步：质检最后一步是对镀层进行质量检验。
质检的目的是确保镀层的外观和性能符合要求。
常用的质检方法包括外观检查、厚度测量、附着力测试和耐腐蚀性能测试等。
只有通过质检合格的产品才能出厂。
总结塑料电镀是一种常用的工艺流程，能够赋予塑料制品金属的外观和性能。
工艺流程中的每个步骤都非常重要，任何一个环节出错都会导致产品质量的下降。
因此，在进行塑料电镀之前，一定要确保每个步骤都得到严格控制和操作，以保证最终产品的质量和稳定性。

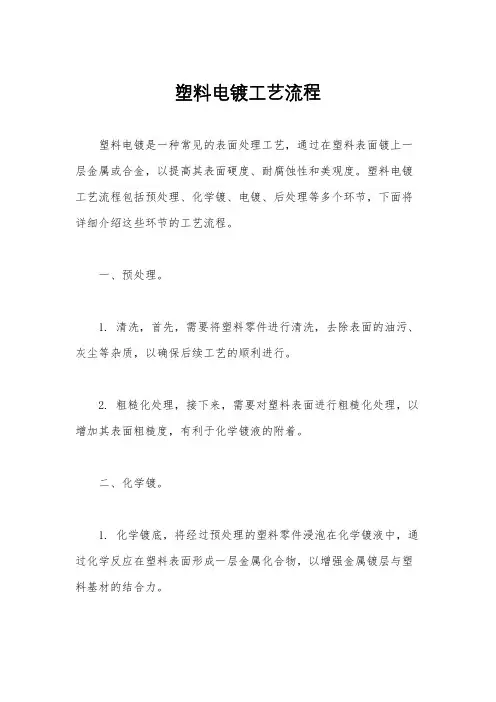

塑料电镀工艺流程
塑料电镀工艺流程塑料电镀是一种常见的表面处理工艺，通过在塑料表面镀上一层金属或合金，以提高其表面硬度、耐腐蚀性和美观度。
塑料电镀工艺流程包括预处理、化学镀、电镀、后处理等多个环节，下面将详细介绍这些环节的工艺流程。
一、预处理。
1. 清洗，首先，需要将塑料零件进行清洗，去除表面的油污、灰尘等杂质，以确保后续工艺的顺利进行。
2. 粗糙化处理，接下来，需要对塑料表面进行粗糙化处理，以增加其表面粗糙度，有利于化学镀液的附着。
二、化学镀。
1. 化学镀底，将经过预处理的塑料零件浸泡在化学镀液中，通过化学反应在塑料表面形成一层金属化合物，以增强金属镀层与塑料基材的结合力。
2. 中间层处理，在化学镀底后，还需要进行中间层处理，以进一步增强金属镀层与塑料基材的结合力。
三、电镀。
1. 阴极处理，经过化学镀后的塑料零件，需要进行阴极处理，即在其表面涂覆一层导电涂料，以便后续的电镀操作。
2. 电镀，将经过阴极处理的塑料零件置于电镀槽中，通过电解作用，在其表面镀上一层金属或合金。
电镀液中的金属离子在电流的作用下沉积在塑料表面，形成均匀的金属镀层。
四、后处理。
1. 清洗，经过电镀后的塑料零件需要进行清洗，去除表面的电镀液残留物，以确保其表面光洁。
2. 抛光，经过清洗后的塑料零件还需要进行抛光处理，以提高其表面光洁度和光泽度。
3. 检验，最后，需要对经过电镀的塑料零件进行检验，包括外观检验、厚度检测、附着力测试等，以确保其质量符合要求。
总结。
塑料电镀工艺流程包括预处理、化学镀、电镀和后处理等多个环节，每个环节都至关重要。
只有严格按照工艺流程操作，才能确保电镀后的塑料零件具有良好的表面质量和使用性能。
随着科技的不断进步，塑料电镀工艺也在不断改进，以满足市场对于高性能、高质量塑料制品的需求。
希望通过本文的介绍，读者能对塑料电镀工艺有更深入的了解。
电镀工艺—ABS塑料
ABS塑料的介绍
塑料ABS树脂是目前产量最大，应用最广泛的聚合物，ABS是丙烯
腈、丁二烯和苯乙烯的三元共聚物，它将 丙烯腈（A）丁二烯（ B）苯乙烯 （ S）的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。
丙烯腈赋予ABS树脂的化学稳定性、耐油性、 一定的刚度和硬度；
丁二烯使其韧性、冲击性和耐寒性有所提高；
塑料电镀及其原理
塑 料 塑料电镀的目的是将塑料表面披覆上金属，
不但增加美观，且补偿塑料的缺点，赋予金属的
电 性质，充分发挥塑料及金属的特性于一体。但是 电镀过程是一个闭合的电路，各个部位都要是导
镀 电的，众所周知塑料是不导电的，为了解决这一 原 难题，我们电镀之前还需要利用化学镀，化学镀
的目的是在塑料制品表面生成一层导电的金属膜，
ABS塑料的应用
塑料ABS 在汽车内饰的要求条件：汽
车内饰追求的重要目标包括美观、低气味、 机械性能、耐热、耐候等。ABS汽车材料 能够满足各种内饰部件的使用要求，材料 具备以下条件： 1、良好的流动性 2、优异的抗冲击性 3、易加工成型 4、易着色、喷涂 5、低气味 6、良好的耐腐蚀性 7、亚光效果
塑料ABS树脂是目前产量最大，应用最广泛的聚合物，ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，它将 丙烯腈（A）丁二烯（ B）苯 乙如烯图（ 所示S），的电各镀种后性常能见有的机镀地层统主一要起为来铜，、兼镍具、韧铬，三硬种，金刚属相沉均积衡层的，优在良理力想学条性件能下。，各层常见的厚度如图所示，总体厚度0. 去AB应S汽力车：材由料于能塑够件满注足射各后种均内存饰在部应件力的，使为用了要电求镀，后材变料形具的备尽以量下减条少件，： 所以多用冰乙酸浸泡塑件去除应力。 电 四镀、就AB是S塑利料用工电艺解电的镀方流式程使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。 但这是就电 是镀最过基程本是电一镀个操闭作合了的。电路，各个部位都要是导电的，众所周知塑料是不导电的，为了解决这一难题，我们电镀之前还需要利用 化AB学S塑镀料，电化镀学工镀艺的流目程的是在塑料制品表面生成一层导电的金属膜，给塑料制品电镀金属层创造条件。 各AB类S塑电料器电：镀由工于艺A流BS程有高的光泽和易成型性，家用传真机、音响、VCD中也大量选用ABS为原料，吸尘器中也使用了很多ABS制作的零件， 厨物房与用 丙具烯也腈大-苯量乙使烯用共了聚A物BS的制混作合的物零）件。 粗脱化脂：一为般了通保过证采粗用化高时铬对酸溶溶液液的将均塑匀件接表触面，粗需化要，将保塑证件与上溶的液油接腻触通面过积中。低温碱性药剂去除掉。
ABS塑料电镀工艺
非金属上电镀一、概述使非金属表面金属化，虽可采取喷镀、电镀、化学镀、真空蒸镀、阴极溅射或离子镀等不同工艺来实现，但目前在工业中应用最多的是电镀工艺。
在非金属电镀中，以塑料电镀占的比重大，其中又以ABS塑料为主。
本章主要介绍ABS塑料的电镀工艺。
其它非金属与ABS塑料电镀工艺的差别主要在于粗化工艺的不同，其余步骤大体相似。
非金属电镀可以提高零件表面的硬度和耐磨性。
用非金属件代替金属件可节约金属，简化加工工艺，降低成本，但比金属电镀的成本高，镀层的结合力也不牢固。
二、对塑料件的要求塑料上电镀成功与否，不仅与电镀工艺有关，而且与塑料零件的设计与成型工艺密切关系。
从电镀工艺的角度出发，对塑料件有如下要求：（一）塑料件的设计（1）应遵循获得完好注塑成型件的技术进行注塑成型，有时还要求更加严格，因为零件表面的缺陷经电镀后会更明显。
（2）零件的外型应有利于获得均匀的镀层，如较大的平面中间要稍微突起，突起度约为0.10-0.15mm/cm；棱角应倒圆，外角的倒圆半径≥1mm、内角的倒圆半径为≥0.5mm；盲孔及凹槽的底棱边角圆滑过渡，其半径宜＞3mm；盲孔的深度最好不超过孔径的一半，否则对孔底的镀层应不作要求；V形沟槽的宽与深之比应大于3。
（3）零件应有适当的壁厚，若太薄则易变形而影响镀层的附着力；若太厚则注塑成型时易产生收缩痕迹。
一般在2.3-3.0mm，最薄不宜小于1.9mm，最厚不宜大于3.8mm。
（4）最好不要有金属镶嵌件因为金属与塑料的膨胀系数相差大，温度的变化易引起裂纹而使溶液渗入。
若不能避免时，尽量选用膨胀系数较大的铝制作。
镶嵌件周围的塑料应有足够的厚度，并将镶嵌件的表面加工出沟槽或进行滚花。
（5）应考虑电镀装挂的位置，因装挂接触点会在镀后留下痕迹，所以应安排在不影响外观的部位。
此外因装挂时卡紧力较大，应防止薄壁零件的变形。
在不妨碍装饰外观的情况下，还可以保留浇口作为装挂位置，电镀后再将浇口除去。
塑料件电镀工艺
塑料件电镀工艺塑胶表面处理之电镀现在手机的外形都差不多,凭什么抓住客户的眼球呢?我想,先进的表面加工工艺,和色彩的搭配是其中之一吧!所以我也一直很注意这方面的的提升.首先声明,这些资料,不是原创,只是我从一点一点的找出来的1-1．电镀的定义随着工业化生产的不断细分，新工艺新材料的不断涌现，在实际产品中得到应用的设计效果也日新月异，电镀是我们在设计中经常要涉及到的一种工艺，而电镀效果是我们使用时间较长，工艺也较为成熟的一种效果，对于这种工艺的应用在我们的产品上已经非常多，我们希望通过总结我们已有的经验作一些设计的参考性文件，可以更好的将电镀效果应用在我们的设计上，也更合理的应用在我们的设计上，可以为以后的工作带来一些方便。
通过这种工艺的处理我们通常可以得到一些金属色泽的效果，如高光，亚光等，搭配不同的效果构成产品的效果的差异性，通过这样的处理为产品的设计增加一个亮点。
1-1-1.电镀的定义电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。
简单的理解，是物理和化学的变化或结合。
电镀工艺的应用我们一般作以下几个用途：a．防腐蚀b．防护装饰c．抗磨损d．电性能：根据零件工作要求，提供导电或绝缘性能的镀层e．工艺要求1-1-2.常见镀膜方式的介绍这里从类同与电镀的一些工艺作分析介绍，以下的一些工艺都是在与我们电镀相关的一些工艺过程，通过这样的介绍给大家对这些工艺有一个感性的认识。
化学镀（自催化镀）autocalytic plating在经活化处理的基体表面上，镀液中金属离子被催化还原形成金属镀层的过程。
这是在我们的工艺过程中大多都要涉及到的一个工艺工程，通过这样的过程才能进行后期电镀等处理，多作为塑件的前处理过程。
电镀electroplating利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程，这种工艺过程比较烦杂，但是其具有很多优点，例如沉积的金属类型较多，可以得到的颜色多样，相比类同工艺较而言价格比较低廉电铸electroforming通过电解使金属沉积在铸模上制造或复制金属制品（能将铸模和金属沉积物分开）的过程。
塑料电镀工艺流程含图解
中和
化学粗化后应进行中和、还原或浸酸处 理。目的是将残留在零件表面的六价铬 清洗干净，以防污染浸胶液。
中和工艺参数：
工业盐酸 100ml/l
预浸工艺参数：
预浸盐 220 g/l CP盐酸 50ml/l 波美度（Beº） ≥16
胶体钯活化
胶体钯活化法实际上是把敏化、活化过 程合并，一次完成，代替了敏化和离子 型活化两道工序。该工艺可提高镀层结 合力，已得到广泛使用。
沉钯工艺参数：
钯活化剂 1.5%
预浸盐 220 g/l
CP盐酸 50ml/l
时间
8 – 15 min
温度
35 – 45 ℃
波美度（Beº） ≥18
连续过滤
解胶
经胶体钯活化后的制品表面吸附的胶态 钯微粒并没有催化活性，因为钯微粒周 围吸附了起稳定其胶态的价锡水解胶层。 要使钯微粒起催化活性中心作用，必须 对产品表面进行解胶处理。
光亮镍工艺参数：
硫酸镍 220—250 g/l
氯化镍 40 — 50 g/l
硼酸
40 — 45 g/l
时间
6 – 8 min
温度
50 – 60 ℃
空气搅拌、阴极移动、连续过滤
镀铬工艺参数：
铬酐 CP硫酸 温度 时间
200—250 g/l 2- 2.5 g/l 40 – 45 ℃ 2 min
焦磷酸酸钾 330g/l
柠檬酸铵 22g/l
温度
40 – 50 ℃
时间
2 – 3 min
空气搅拌、阴极移动、连续过滤
硫酸盐镀铜
成分简单,溶液稳定,不产生有害气体,采 用合适的光亮剂可得到全光亮镀层,整 平性能好。
酸性光亮镀铜工艺参数
塑料电镀的工艺流程
塑料电镀的工艺流程
《塑料电镀的工艺流程》
塑料电镀是一种常见的工艺，用于给塑料制品表面镀上金属层，增强其外观和耐用性。
下面是塑料电镀的基本工艺流程：
1. 表面处理：首先，需要对塑料制品的表面进行处理，以便金属层能够牢固地附着在其表面上。
通常采用化学除油、化学铬化或机械打磨等方法，确保表面光滑、清洁并且具有一定的粗糙度。
2. 底镀层：接下来，需要在塑料制品表面镀上一层底镀层，通常采用镍、铜或钴等金属进行镀层，以增加金属层与塑料表面的附着力，并且提高整体的耐腐蚀性和电导率。
3. 电镀：完成底镀层后，将塑料制品放入电镀槽中进行电镀。
在电镀过程中，将金属离子通过电解沉积在塑料制品的表面上，形成一层均匀、致密的金属镀层。
通常使用镀铬、镀镍、镀铜等金属进行电镀，根据产品的要求和设计的外观，可选择不同的电镀材料。
4. 后处理：最后，在电镀完成后，需要对塑料制品进行后处理，包括清洗、烘干、抛光等程序，以确保金属镀层的光泽和均匀度。
通过以上工艺流程，塑料制品就能够得到一层坚固、美观的金属镀层，提高了其表面硬度和耐磨性，延长了使用寿命，同时
也提升了产品的整体品质。
因此，塑料电镀被广泛应用于汽车零部件、家具配件、装饰品等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硼酸
40 — 45 g/l
时间
6 – 8 min
温度
50 – 60 ℃
空气搅拌、阴极移动、连续过滤
镀铬工艺参数：
铬酐 CP硫酸 温度 时间
200—250 g/l 2- 2.5 g/l 40 – 45 ℃ 2 min
除油工艺参数：
化学除油粉： 50 g/l
时间：
5 min
温度：
50 – 60 ℃
表面粗化
粗化是提高零件表面亲水性和形成适当 的粗糙度，以保证镀层有良好结合力。 它是决定镀层结合力的关键工序。
粗化工艺参数
铬酐：350—450 g/l 硫酸：350—400 g/l 温度： 60 – 70 ℃ 时间： 8 – 15 min
沉钯工艺参数：
钯活化剂 1.5%
预浸盐 220 g/l
CP盐酸 50ml/l
时间
8 – 15 min
温度
35 – 45 ℃
波美度（Beº） ≥18
连续过滤
解胶
经胶体钯活化后的制品表面吸附的胶态 钯微粒并没有催化活性，因为钯微粒周 围吸附了起稳定其胶态的价锡水解胶层。 要使钯微粒起催化活性中心作用，必须 对产品表面进行解胶处理。
塑胶电镀工艺流程
除油 中和 水洗×2 回收
水洗×2 预浸 焦铜 水洗×3
稀H2SO4 沉钯 水洗 铬
粗化1 水洗 光亮铜 回收
粗化2 解胶 水洗×3 水洗×3
回收 水洗×2 半光镍 烘干
水洗×3 化学镍 光亮镍
化学除油
除油的目的是清除产品表面在模压、存 放和运输过和中残留的脱模剂和油污。
对塑胶制品常选用钢铁件除油液，在 50℃─70℃的温度下使用。溶液的温度 不能超过塑料的粘流化温度，即不能使 塑胶发生变形。
酸性光亮镀铜工艺参数
硫酸铜 200—220 g/l CP硫酸 60—80 g/l CP盐酸 70—80 mg/l 时间 8 – 15 min 温度 25 – 35 ℃ 空气搅拌、阴极移动、连续过滤、降温
光亮镍工艺参数：
硫酸镍 220—250 g/l
氯化镍 40 — 50 g/l
碱性化学镍工艺参数
GG-158A GG-158B GG-158C 时间 温度 连续过滤
150ml/l 100ml/l 100ml/l 3 – 5 min 35 – 45 ℃
焦磷酸盐镀铜
化学镀镍层容易钝化，直接镀光亮酸性 铜有时开始难以完全覆盖，先浸一薄层 铜有利于消除这一问题。
所谓解胶，就是把钯微料周围吸附的锡 水解胶层溶解掉，露出钯粒子而又不损 害钯核微粒。
解胶工艺参数：
CP盐酸 时间 温度
100 ml/l 1 – 3 min 35 – 45 ℃
化学镀镍
使ABS产品金属化是电镀前的最后一步。 塑胶的耐热性能一般比较差，通常镀液 的温度应比塑料变形温度低20℃左右， 以防零件变形。因此只能选用常温化学 镀镍。
焦磷酸盐镀铜溶液的分散能力和覆盖能 力均好,阴极电流效率也较高,但成本较 高铜 60g/l
焦磷酸钾 330g/l
柠檬酸铵 22g/l
温度
40 – 50 ℃
时间
2 – 3 min
空气搅拌、阴极移动、连续过滤
硫酸盐镀铜
成分简单,溶液稳定,不产生有害气体,采 用合适的光亮剂可得到全光亮镀层,整 平性能好。
中和
化学粗化后应进行中和、还原或浸酸处 理。目的是将残留在零件表面的六价铬 清洗干净，以防污染浸胶液。
中和工艺参数：
工业盐酸 100ml/l
预浸工艺参数：
预浸盐 220 g/l CP盐酸 50ml/l 波美度（Beº） ≥16
胶体钯活化
胶体钯活化法实际上是把敏化、活化过 程合并，一次完成，代替了敏化和离子 型活化两道工序。该工艺可提高镀层结 合力，已得到广泛使用。
