牛顿拉夫逊法潮流计算 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】摘要本文，首先简单介绍了基于在MALAB中行潮流计算的原理、意义，然后用具体的实例，简单介绍了如何利用MALAB去进行电力系统中的潮流计算。
众所周知，电力系统潮流计算是研究电力系统稳态运行情况的一种计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各线的电压、各元件中流过的功率、系统的功率损耗等等。
在电力系统规划的设计和现有电力系统运行方式的研究中，都需要利用潮流计算来定量地分析比较供电方案或运行方式的合理性、可靠性和经济性。
此外，在进行电力系统静态及暂态稳定计算时，要利用潮流计算的结果作为其计算的基础；一些故障分析以及优化计算也需要有相应的潮流计算作配合；潮流计算往往成为上述计算程序的一个重要组成部分。
以上这些，主要是在系统规划设计及运行方式安排中的应用，属于离线计算范畴。
牛顿－拉夫逊法在电力系统潮流计算的常用算法之一，它收敛性好，迭代次数少。
本文介绍了电力系统潮流计算机辅助分析的基本知识及潮流计算牛顿－拉夫逊法，最后介绍了利用MTALAB程序运行的结果。
关键词：电力系统潮流计算，牛顿－拉夫逊法，MATLABABSTRACTThis article first introduces the flow calculation based on the principle of MALAB Bank of China, meaning, and then use specific examples, a brief introduction, how to use MALAB to the flow calculation in power systems.As we all know, is the study of power flow calculation of power system steady-state operation of a calculation, which according to the given operating conditions and system wiring the entire power system to determine the operational status of each part: the bus voltage flowing through the components power, system power loss and so on. In power system planning power system design and operation mode of the current study, are required to quantitatively calculated using the trend analysis and comparison of the program or run mode power supply reasonable, reliability and economy.In addition, during the power system static and transient stability calculation, the results of calculation to take advantage of the trend as its basis of calculation; number of fault analysis and optimization also requires a corresponding flow calculation for cooperation; power flow calculation program often become the an important part. These,mainly in the way of system design and operation arrangements in the application areas are off-line calculation.Newton - Raphson power flow calculation in power system is one commonly used method, it is good convergence of the iteration number of small, introduce the trend of computer-aided power system analysis of the basic knowledge and power flow Newton - Raphson method, introduced by the last matlab run results.Keywords：power system flow calculation, Newton – Raphson method, matlab目录1 绪论课题背景潮流计算是研究电力系统的一种最基本和最重要的计算，最初，电力系统潮流计算是通过人工手算的，后来为了适应电力系统日益发展的需要，采用了交流计算台。
牛顿—拉夫逊潮流计算实例
牛顿—拉夫逊潮流计算实例“电力系统分析”课外学习设计成果报告2006级同学：熊宇指导老师：李咸善摘要：主要根据一个简单的电网潮流计算实例，来说明潮流计算的具体步骤，以及计算过程中出现的一些问题。
文章具体从潮流计算原理、功率方程、雅可比矩阵、Matlab 源程序等一些方面说明了潮流计算的一些主要内容。
关键词：节点导纳矩阵、功率方程、雅可比矩阵一、潮流计算的基本原理电力系统潮流计算是电力系统运行和规划中最基本和最经常的计算，其任务是在已知某些运行参数的情况下，计算出系统中全部的运行参数，一般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的（平衡节点除外），可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵和网络拓扑结构列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。
为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，一般为额定电压，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量（未知的）构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三到五次就能收敛。
二、直角坐标形式的功率方程 111111111()()0g l j j j j j j j j j i j i P P P e G e B f f G f B e ∈∈∆=----+=∑∑ 111111111()()0g l j j j j j j j j j i j i Q Q Q f G e B f e G f B e ∈∈∆=---++=∑∑222222222()()0g l j j j j j j j j j i j i P P P e G e B f f G f B e ∈∈∆=----+=∑∑222222222()()0g l j j j j j j j j j i j i Q Q Q f G e B f e G f B e ∈∈∆=---++=∑∑0)()(333333333=+----=∆∑∑∈∈i j j j j j i j j j j j l g e B f G f f B e G e P P P0)()(333333333=++---=∆∑∑∈∈i j j j j j i j j j j j l g e B f G e f B e G f Q Q Q444444444()()0g l j j j j j j j j j i j i P P P e G e B f f G f B e ∈∈∆=----+=∑∑444444444()()0g l j j j j j j j jj i j iQ Q Q f G e B f e G f B e ∈∈∆=---++=∑∑555555555()()0g l j j j j j j j jj i j iP P P e G e B f f G f B e ∈∈∆=----+=∑∑555555555()()0g l j j j j j j j j j i j i Q Q Q f G e B f e G f B e ∈∈∆=---++=∑∑直角坐标形式的功率平衡方程如上，我们可以利用它来算初始的功率不平衡量，也可以通过对它求导形成雅可比矩阵。
牛顿-拉夫逊迭代法电力网潮流计算方法与程序
牛顿-拉夫逊迭代法电力网潮流计算方法与程序编写 佘名寰牛顿-拉夫逊迭代法在电力网潮流计算中因其收敛性较好获得广泛运用，该算法的难点是需反复计算功率方程中雅可比矩阵各个元素表达式。
本文简叙了牛顿-拉夫逊迭代法潮流计算的基本公式，通过例题介绍了用牛顿-拉夫逊法计算电力网潮流电压的MATLAB 程序。
程序采用MATLAB 语言的符号矩阵简化了雅可比矩阵系数的计算。
本文可供电力系统电气技术人员和大专院校电力类专业师生参考。
2．牛顿-拉夫逊迭代法潮流计算2.1 极坐标型式节点功率方程式由电源注入或从负载流出节点的电流统称节点电流，由节点电压和节点电流所求得的节点注入功率为：S ti =V i I ̂iI i =∑Y ij V j (I,j=1, 2, ….n)P ti =V i ∑V j n 1(G ij cos θij +B ij sin θij )Q ti =V i ∑V j n 1(G ij sin θij −B ij cos θij ) (i,j=1, 2…..n) （2-01）式中 P ti, Q tI ——节点注入的有功和无功功率Vi ，V j ——节点 i, j 电压幅值θij =θi -θj 节点 i, j 电压的相角差G ij , B ij 节点导纳矩阵的元素，Y IJ =G IJ +jB IJ节点功率平衡关系为：P gi-P lI= P tiQ gi-Q li= Q tiΔP i=P gi-P lI-P ti=0ΔQ i=Q gi-Q li-Q ti=0 （2-02）P gi, Q gi——节点i发电机输入有功和无功功率P li , Q li——节点i负荷有功和无功功率ΔP i，ΔQ i--节点i不平衡功率不平衡功率的微分d(ΔP i), d(ΔQ i)d(∆pi )=−(∂p ti∂v1∆v1+ ∂p ti∂v2∆v2…+∂p ti∂ϑ1∆ϑ1+∂p ti∂ϑ2∆ϑ2….)（i=1,2,…,n）d(∆qi )=−(∂q ti∂v1∆v1+ ∂q∂v2∆v2…+∂q ti∂ϑ1∆ϑ1+∂q ti∂ϑ2∆ϑ2….)（2-03）对于n个节点系统可得如下矩阵形式修正方程式；[∆P1∆P2:∆P n∆Q1∆Q2:∆Q n]=[∂∆P1∂ϑ1∂∆P2∂ϑ1:∂∆P n∂ϑ1∂∆Q1∂ϑ1∂∆Q2∂ϑ1:∂∆Q n∂ϑ1∂∆P1∂ϑ2∂∆P2∂ϑ2:∂∆P n∂ϑ2∂∆Q1∂ϑ2∂∆Q2∂ϑ2:∂∆Q n∂ϑ2⋯⋯⋯⋯⋯⋯⋯⋯∂∆P1∂ϑn∂∆P2∂ϑn:∂∆P n∂ϑn∂∆Q1∂ϑn∂∆Q2∂ϑn:∂∆Q n∂ϑn∂∆P1∂v1∂∆P2∂v1:∂∆P n∂v1∂∆Q1∂v1∂∆Q2∂v1:∂∆Q n∂v1∂∆P1∂v2∂∆P2∂v2:∂∆P n∂v2∂∆Q1∂v2∂∆Q2∂v2:∂∆Q n∂v2⋯⋯⋯⋯⋯⋯⋯⋯∂∆P1∂v n∂∆P2∂v n:∂∆P n∂v n∂∆Q1∂v n∂∆Q2∂v n:∂∆Q n∂v n][Δϑ1∆ϑ2:∆ϑn∆v1∆v2:∆v n]（2-04）式中偏微分矩阵为雅可比矩阵。
潮流计算实例计算

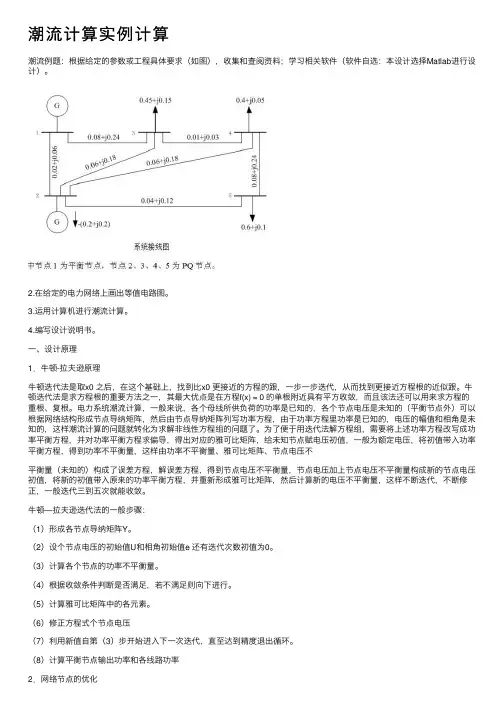

潮流计算实例计算潮流例题：根据给定的参数或⼯程具体要求（如图），收集和查阅资料；学习相关软件（软件⾃选：本设计选择Matlab进⾏设计）。
2.在给定的电⼒⽹络上画出等值电路图。
3.运⽤计算机进⾏潮流计算。
4.编写设计说明书。
⼀、设计原理1．⽜顿-拉夫逊原理⽜顿迭代法是取x0 之后，在这个基础上，找到⽐x0 更接近的⽅程的跟，⼀步⼀步迭代，从⽽找到更接近⽅程根的近似跟。
⽜顿迭代法是求⽅程根的重要⽅法之⼀，其最⼤优点是在⽅程f(x) = 0 的单根附近具有平⽅收敛，⽽且该法还可以⽤来求⽅程的重根、复根。
电⼒系统潮流计算，⼀般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的（平衡节点外）可以根据⽹络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率⽅程，由于功率⽅程⾥功率是已知的，电压的幅值和相⾓是未知的，这样潮流计算的问题就转化为求解⾮线性⽅程组的问题了。
为了便于⽤迭代法解⽅程组，需要将上述功率⽅程改写成功率平衡⽅程，并对功率平衡⽅程求偏导，得出对应的雅可⽐矩阵，给未知节点赋电压初值，⼀般为额定电压，将初值带⼊功率平衡⽅程，得到功率不平衡量，这样由功率不平衡量、雅可⽐矩阵、节点电压不平衡量（未知的）构成了误差⽅程，解误差⽅程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带⼊原来的功率平衡⽅程，并重新形成雅可⽐矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，⼀般迭代三到五次就能收敛。
⽜顿—拉夫逊迭代法的⼀般步骤：（1）形成各节点导纳矩阵Y。
（2）设个节点电压的初始值U和相⾓初始值e 还有迭代次数初值为0。
（3）计算各个节点的功率不平衡量。
（4）根据收敛条件判断是否满⾜，若不满⾜则向下进⾏。
（5）计算雅可⽐矩阵中的各元素。
（6）修正⽅程式个节点电压（7）利⽤新值⾃第（3）步开始进⼊下⼀次迭代，直⾄达到精度退出循环。
（8）计算平衡节点输出功率和各线路功率2．⽹络节点的优化１）静态地按最少出线⽀路数编号这种⽅法由称为静态优化法。
牛顿、拉夫逊法在潮流计算中的应用

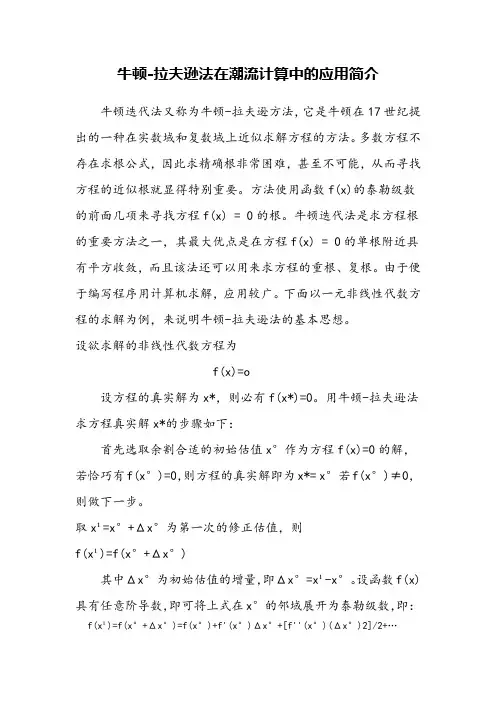

牛顿-拉夫逊法在潮流计算中的应用简介牛顿迭代法又称为牛顿-拉夫逊方法，它是牛顿在17世纪提出的一种在实数域和复数域上近似求解方程的方法。
多数方程不存在求根公式，因此求精确根非常困难，甚至不可能，从而寻找方程的近似根就显得特别重要。
方法使用函数f(x)的泰勒级数的前面几项来寻找方程f(x) = 0的根。
牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x) = 0的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。
由于便于编写程序用计算机求解，应用较广。
下面以一元非线性代数方程的求解为例，来说明牛顿-拉夫逊法的基本思想。
设欲求解的非线性代数方程为f(x)=o设方程的真实解为x*，则必有f(x*)=0。
用牛顿-拉夫逊法求方程真实解x*的步骤如下：首先选取余割合适的初始估值x°作为方程f(x)=0的解，若恰巧有f(x°)=0，则方程的真实解即为x*= x°若f(x°)≠0，则做下一步。
取x¹=x°+Δx°为第一次的修正估值，则f(x¹)=f(x°+Δx°)其中Δx°为初始估值的增量，即Δx°=x¹-x°。
设函数f(x)具有任意阶导数，即可将上式在x°的邻域展开为泰勒级数，即：f(x¹)=f(x°+Δx°)=f(x°)+f'(x°)Δx°+[f''(x°)(Δx°)2]/2+…若所取的|Δx°|足够小，则含(Δx°)²的项及其余的一切高阶项均可略去，并使其等于零，即：f(x¹)≈f(x°)+f'(x°)Δx°=0Δx°=-f(x°)/f'(x°)x¹= x°-f(x°)/f'(x°)可见，只要f'(x°)≠0，即可根据上式求出第一次的修正估值x¹，若恰巧有f(x¹)=0，则方程的真实解即为x*=x¹。
例4牛顿拉夫逊法潮流例题

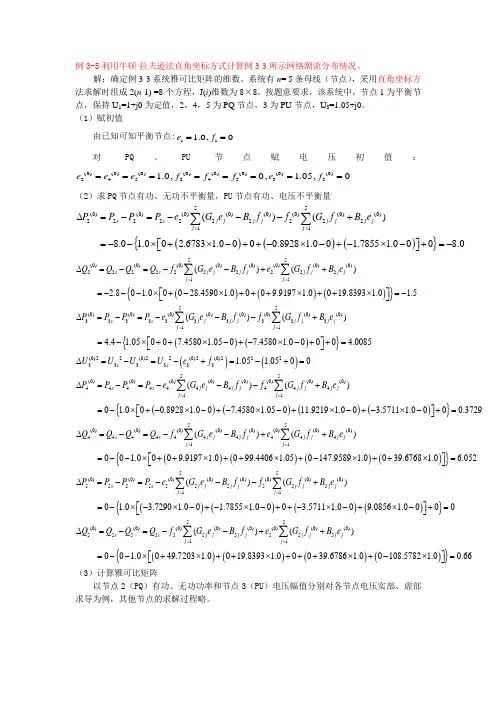

例3-5利用牛顿-拉夫逊法直角坐标方式计算例3-3所示网络潮流分布情况。
解：确定例3-3系统雅可比矩阵的维数。
系统有n = 5条母线（节点），采用直角坐标方法求解时组成2(n -1) =8个方程，J(i )维数为8×8。
按题意要求，该系统中，节点1为平衡节点，保持U 1=1+j0为定值，2，4，5为PQ 节点，3为PU 节点，U 3=1.05+j0。
（1）赋初值由已知可知平衡节点:111.0,0e f == 对PQ、PU节点赋电压初值：(0)(0)(0)(0)(0)(0)(0)(0)245245331.0,0, 1.05,0e e e f f f e f ========（2）求PQ 节点有功、无功不平衡量，PU 节点有功、电压不平衡量()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)222222222211()()8.0 1.00 2.6783 1.0000.8928 1.00 1.7855 1.0008.0s s j jj j jj j j j j P P P P e GeB f f Gf B e ==∆=-=---+=--⨯+⨯-++-⨯-+-⨯-+=-⎡⎤⎣⎦∑∑()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)222222222211(0)(0)(0)(0)(0)(0)333333333()()2.80 1.00028.4590 1.0009.9197 1.0019.8393 1.0 1.5()(s s j jj j jj j j j j s s j jj j jQ Q Q Q f GeB f e Gf B e P P P P e GeB f f G==∆=-=--++=---⨯+-⨯+++⨯++⨯=-⎡⎤⎣⎦∆=-=---∑∑()(){}()()55(0)(0)311(0)22(0)22(0)2(0)222333333(0)(0)(0)(0)(0)(0)(0)4444444444)4.4 1.05007.4580 1.0507.4580 1.0000 4.00851.05 1.0500()(j j j j j s s s s j jj j jj j f B e U U U U e f P P P P e GeB f f Gf B e ==+=-⨯++⨯-+-⨯-++=⎡⎤⎣⎦∆=-=-+=-+=∆=-=---+∑∑()()()(){}()55(0)1155(0)(0)(0)(0)(0)(0)(0)(0)444444444411)0 1.000.8928 1.007.4580 1.05011.9219 1.00 3.57111.0000.3729()()00 1.0009.9197 1.009j j j s s j jj j jj j j j j Q Q Q Q f GeB f e Gf B e =====-⨯+-⨯-+-⨯-+⨯-+-⨯-+=⎡⎤⎣⎦∆=-=--++=--⨯++⨯++∑∑∑∑()()(){}()()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)5555555555119.4406 1.050147.9589 1.0039.6768 1.0 6.052()()0 1.0 3.7290 1.00 1.7855 1.000 3.57111.009.0856 1.000s s j jj j jj j j j j P P P P e GeB f f Gf B e ==⨯+-⨯++⨯=⎡⎤⎣⎦∆=-=---+=-⨯-⨯-+-⨯-++-⨯-+⨯-+=⎡⎤⎣⎦∑∑()()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)5555555555110()()00 1.0049.7203 1.0019.8393 1.00039.6786 1.00108.5782 1.00.66s s j jj j jj j j j j Q Q Q Q f GeB f e Gf B e ==∆=-=--++=--⨯+⨯++⨯+++⨯+-⨯=⎡⎤⎣⎦∑∑（3）计算雅可比矩阵以节点2（PQ ）有功、无功功率和节点3（PU ）电压幅值分别对各节点电压实部、虚部求导为例，其他节点的求解过程略。
牛顿拉夫逊法潮流计算
牛顿拉夫逊法潮流计算摘要本文，首先简单介绍了基于在MALAB中行潮流计算的原理、意义，然后用具体的实例，简单介绍了如何利用MALAB去进行电力系统中的潮流计算。
众所周知，电力系统潮流计算是研究电力系统稳态运行情况的一种计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各线的电压、各元件中流过的功率、系统的功率损耗等等。
在电力系统规划的设计和现有电力系统运行方式的研究中，都需要利用潮流计算来定量地分析比较供电方案或运行方式的合理性、可靠性和经济性。
此外，在进行电力系统静态及暂态稳定计算时，要利用潮流计算的结果作为其计算的基础；一些故障分析以及优化计算也需要有相应的潮流计算作配合；潮流计算往往成为上述计算程序的一个重要组成部分。
以上这些，主要是在系统规划设计及运行方式安排中的应用，属于离线计算范畴。
牛顿－拉夫逊法在电力系统潮流计算的常用算法之一，它收敛性好，迭代次数少。
本文介绍了电力系统潮流计算机辅助分析的基本知识及潮流计算牛顿－拉夫逊法，最后介绍了利用MTALAB程序运行的结果。
关键词：电力系统潮流计算，牛顿－拉夫逊法，MATLABABSTRACTThis article first introduces the flow calculation based on the principle of MALAB Bank of China, meaning, and then use specific examples, a brief introduction, how to use MALAB to the flow calculation in power systems.As we all know, is the study of power flow calculation of power system steady-state operation of a calculation, which according to the given operating conditions and system wiring the entire power system to determine the operational status of each part: the bus voltage flowing through the components power, system power loss and so on. In power system planning power system design and operation mode of the current study, are required to quantitatively calculated using the trend analysis and comparison of the program or run mode power supply reasonable, reliability and economy.In addition, during the power system static and transient stability calculation, the results of calculation to take advantage of the trend as its basis of calculation; number of fault analysis and optimization also requires a corresponding flow calculation for cooperation; power flow calculation program often become the an important part. These, mainly in the way of system design and operationarrangements in the application areas are off-line calculation.Newton - Raphson power flow calculation in power system is one commonly used method, it is good convergence of the iteration number of small, introduce the trend of computer-aided power system analysis of the basic knowledge and power flow Newton - Raphson method, introduced by the last matlab run results.Keywords：power system flow calculation, Newton – Raphson method, matlab目录1 绪论 (1)1.1 课题背景 (1)1.2 电力系统潮流计算的意义 (2)1.3 电力系统潮流计算的发展 (2)1.4 潮流计算的发展趋势 (4)2 潮流计算的数学模型 (5)2.1 电力线路的数学模型及其应用 (5)2.2 等值双绕组变压器模型及其应用 (6)2.3 电力网络的数学模型 (9)2.4 节点导纳矩阵 (10)2.4.1 节点导纳矩阵的形成 (10)2.4.2 节点导纳矩阵的修改 (11)2.5 潮流计算节点的类型 (12)2.6 节点功率方程 (12)2·7 潮流计算的约束条件 (14)3 牛顿－拉夫逊法潮流计算基本原理 (15)3.1 牛顿-拉夫逊法的基本原理 (15)3.2 牛顿-拉夫逊法潮流计算的修正方程 (18)3.3 潮流计算的基本特点 (21)3.4 节点功率方程 (22)4牛顿－拉夫逊法分解潮流程序 (23)4·1 牛顿－拉夫逊法分解潮流程序原理总框图 (23)4.2 形成节点导纳矩阵程序框图及代码 (25)4.2。
牛顿-拉夫逊法潮流计算
目录摘要11.设计意义与要求2 1.1设计意义21.2设计要求32.牛顿—拉夫逊算法3 2.1牛顿算法数学原理：32.2 直角坐标系下牛顿法潮流计算的原理43 详细设计过程10 3.1节点类型103.2待求量103.3导纳矩阵103.4潮流方程113.5修正方程124.程序设计15 4.1 节点导纳矩阵的形成154.2 计算各节点不平衡量164.3 雅克比矩阵计算- 19 -4.4 LU分解法求修正方程- 22 -4.5 计算网络中功率分布- 25 -5.结果分析- 25 -6.小结- 29 -参考文献- 30 -附录：- 31 -摘要潮流计算是电力网络设计及运行中最基本的计算，对电力网络的各种设计方案及各种运行方式进行潮流计算，可以得到各种电网各节点的电压，并求得网络的潮流及网络中各元件的电力损耗，进而求得电能损耗。
在数学上是多元非线性方程组的求解问题，求解的方法有很多种。
牛顿—拉夫逊法是数学上解非线性方程式的有效方法，有较好的收敛性。
将牛顿法用于潮流计算是以导纳矩阵为基础的，由于利用了导纳矩阵的对称性、稀疏性及节点编号顺序优化等技巧，使牛顿法在收敛性、占用存、计算速度等方面都达到了一定的要求。
本文以一个具体例子分析潮流计算的具体方法，并运用牛顿—拉夫逊算法求解线性方程关键词：电力系统潮流计算牛顿—拉夫逊算法1.设计意义与要求1.1设计意义潮流计算是电力系统分析中的一种最基本的计算，他的任务是对给定运行条件确定系统运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布及功率损耗等。
潮流计算的结果是电力系统稳定计算和故障分析的基础。
具体表现在以下方面：(1)在电网规划阶段,通过潮流计算,合理规划电源容量及接入点,合理规划网架,选择无功补偿方案,满足规划水平的大、小方式下潮流交换控制、调峰、调相、调压的要求。
(2)在编制年运行方式时,在预计负荷增长及新设备投运基础上,选择典型方式进行潮流计算,发现电网中薄弱环节,供调度员日常调度控制参考,并对规划、基建部门提出改进网架结构,加快基建进度的建议。
牛顿拉夫逊法潮流计算原理 -回复
牛顿拉夫逊法潮流计算原理 -回复
牛顿-拉夫逊法（Newton-Raphson method）是一种迭代方法，
用于求解非线性方程和最优化问题。
在潮流计算中，牛顿-拉
夫逊法被用于求解电力系统的节点电压和功率的平衡。
潮流计算是电力系统中一种重要的计算方法，用于确定系统中各节点的电压和功率分布情况。
在潮流计算中，电力系统被描述成一组非线性方程，包括节点注入功率方程、支路潮流方程和变压器等功率方程。
牛顿-拉夫逊法的基本思想是通过迭代的方式逼近非线性方程
的解。
具体步骤如下：
1. 初始化节点电压和功率的初值。
2. 根据当前的节点电压，计算节点注入功率和支路潮流。
3. 根据当前的节点电压和注入功率，构建雅可比矩阵（即潮流方程的偏导数矩阵）。
4. 利用雅可比矩阵和潮流方程的残差来更新节点电压和功率的值。
5. 判断更新后的节点电压和功率与上一次迭代的差异是否小于设定的收敛准则，如果满足，则停止迭代；否则，转到步骤2。
通过多次迭代，牛顿-拉夫逊法可以逼近非线性方程的解，并
求得系统节点的电压和功率平衡。
该方法具有快速收敛的优点，适用于大规模的电力系统潮流计算。
潮流计算的基本算法及使用方法
潮流计算的基本算法及使用方法一、 潮流计算的基本算法1. 牛顿－拉夫逊法1．1 概述牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。
这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心。
牛顿-拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发，沿着该点的一阶偏导数——雅可比矩阵，朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解。
因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。
而所谓“某一邻域”是指雅可比方向均指向解的范围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压(相角为0，幅值为1)启动即在此邻域内。
1．2 一般概念对于非线性代数方程组()0=x f即 ()0,,,21=n i x x x f ()n i ,2,1= (1－1)在待求量x 的某一个初始计算值()0x附件，将上式展开泰勒级数并略去二阶及以上的高阶项，得到如下的线性化的方程组()()()()()0000=∆'+x x f x f (1－2)上式称之为牛顿法的修正方程式。
由此可以求得第一次迭代的修正量()()()[]()()0100x f x f x -'-=∆ (1－3)将()0x ∆和()0x相加，得到变量的第一次改进值()1x 。
接着再从()1x 出发，重复上述计算过程。
因此从一定的初值()0x出发，应用牛顿法求解的迭代格式为()()()()()k k k x f x x f -=∆' (1－4)()()()k k k x x x ∆+=+1 (1－5)上两式中：()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代次数。
由式（1－4）和式子（1－5）可见，牛顿法的核心便是反复形成求解修正方程式。
牛顿-拉夫逊算法(极坐标)潮流计算算例
极坐标系下的潮流计算
潮流计算
在电力系统中，潮流计算是一种常用的计算方法，用于确定在给定网络结构和参数下，各节点的电压 、电流和功率分布。在极坐标系下进行潮流计算，可以更好地描述和分析电力系统的电磁场分布和变 化。
极坐标系下的潮流计算特点
在极坐标系下进行潮流计算，可以更直观地描述电力线路的走向和角度变化，更好地反映电力系统的 复杂性和实际情况。此外，极坐标系下的潮流计算还可以方便地处理电力系统的非对称性和不对称故 障等问题。
03
CATALOGUE
极坐标系下的牛顿-拉夫逊算法
极坐标系简介
极坐标系
一种二维坐标系统，由一个原点（称为极点）和一条从极点出发的射线（称为 极轴）组成。在极坐标系中，点P的位置由一个角度θ和一个距离r确定。
极坐标系的应用
极坐标系广泛应用于物理学、工程学、经济学等领域，特别是在电力系统和通 信网络中，用于描述电场、磁场、电流和电压等物理量的分布和变化。
极坐标形式
将电力系统的节点和支路参数以极坐 标形式表示，将实数问题转化为复数 问题，简化计算过程并提高计算效率 。
02
CATALOGUE
牛顿-拉夫逊算法原理
算法概述
牛顿-拉夫逊算法是一种迭代算法，用于求解非线性方程组。在电力系统中，它 被广泛应用于潮流计算，以求解电力网络中的电压、电流和功率等参数。
准确的结果。
通过极坐标系的处理，算法 能够更好地处理电力系统的 复杂结构和不对称性，提高 了计算的准确性和适应性。
算例分析表明，该算法在处理 大规模电力系统时仍具有较好 的性能，能够满足实际应用的
需求。
展望
进一步研究牛顿-拉夫逊算法在极坐标 系下的收敛性分析，探讨收敛速度与电 力系统规模、结构和参数之间的关系， 为算法的优后的电压、电流和功 率等参数。
牛顿拉夫逊法计算潮流计算
例题
PG1 P1 PL1 0.5 1 0.5
QG1 Q1 QL1 0.02363 0.5 0.52363
3
3
QG2 Q2 f2 (G2 je j B2 j f j ) e2 (G2 j f j B2 je j ) 0.05708
2 3
0
e3 0
f3 0
例题
0 20 0 10
J (0) 2 0 0 10
0
0
0 20
0
0
2
0
第五步：求修正量
UP222(0(0) ) UP322(30(0) )
J
(0)
fe22((00)) fe33((00))
２）计算各节点运算功率：
S (0) i
S Li
U
(
0)
2 i
yi
0
配电网前推回推潮流计算的步骤
３）从网络末端开始，逐步前推，由节点电
U (0) i
压 ，求全网各支路功率分布。
前推过程为：
P (1) ij
Pj(0)
P (1) jk
Pij(1)
kC j
Q(1) ij
Q(0) j
j 1
j 1
1 (10 0.66693410 0.0166934) 0.5
3
3
Q1 f1 (G1 je j B1 j f j ) e1 (G1 j f j B1 je j )
j 1
j 1
1 (20 10 0.99777610 0.999861) 0.02363
潮流计算的基本算法与使用方法
潮流计算的基本算法及使用方法一、 潮流计算的基本算法1. 牛顿－拉夫逊法1．1 概述牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。
这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心。
牛顿-拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发，沿着该点的一阶偏导数——雅可比矩阵，朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解。
因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。
而所谓“某一邻域”是指雅可比方向均指向解的范围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压(相角为0，幅值为1)启动即在此邻域内。
1．2 一般概念对于非线性代数方程组()0=x f即 ()0,,,21=n i x x x f ()n i ,2,1= (1－1)在待求量x 的某一个初始计算值()0x附件，将上式展开泰勒级数并略去二阶及以上的高阶项，得到如下的线性化的方程组()()()()()0000=∆'+x x f x f (1－2)上式称之为牛顿法的修正方程式。
由此可以求得第一次迭代的修正量()()()[]()()0100x f x f x -'-=∆ (1－3)将()0x ∆和()0x相加，得到变量的第一次改进值()1x 。
接着再从()1x 出发，重复上述计算过程。
因此从一定的初值()0x出发，应用牛顿法求解的迭代格式为()()()()()k k k x f x x f -=∆' (1－4)()()()k k k x x x ∆+=+1 (1－5)上两式中：()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代次数。
由式（1－4）和式子（1－5）可见，牛顿法的核心便是反复形成求解修正方程式。
第三节牛顿 拉夫逊法潮流计算
∂P H11 = 1 = U1 U 2 ( −G12 sin δ12 + B12 cos δ12 ) ∂δ1 +U 3 ( −G13 sin δ13 + B13 cos δ13 ) + ... = −U1 ∑ U j (Gij sin δ ij − Bij cos δ ij )
j =2
PV节点：δi • 节点功率和支路功率(第二求解对象)
4-3 牛顿—拉夫逊法潮流计算
共2(m-1)+(n-m)=n+m-2个变量， 则需n+m-2个独立方程
节点注入功率—电压实数方程组(极坐标形式)
对节点i：
~ & S i = Pi + jQ i = U i
∑
* * Yij U j j =1
~ Si = U i
n
∑ (G
j =1 ij
− jBij U j e
)
jδ ij
e
jδ ij
= cos δ ij + j sin δ ij
∑ (G
j =1
− jBij U j cos δ ij + j sin δ ij
) (
)
4-3 牛顿—拉夫逊法潮流计算
节点注入功率—电压实数方程组(极坐标形式)
j =1
n
n
(
)
)
Qi = U i ∑ U j Gij sin δ ij − Bij cos δ ij
j =1
(
(U,δ)不是真解
∆Pi (U, δ) = Pi − U i ∑U j Gij cosδ ij + Bij sin δ ij
j =1 n
j =1
潮流计算程序及计算结果
附表1：计算机计算潮流程序：%本程序的功能是用牛顿——拉夫逊法进行潮流计算% B1矩阵：1、支路首端号；2、末端号；3、支路阻抗；4、支路对地电纳% 5、支路的变比；6、支路首端处于K侧为1，1侧为0% B2矩阵：1、该节点发电机功率；2、该节点负荷功率；3、节点电压初始值% 4、PV节点电压V的给定值；5、节点所接的无功补偿设备的容量% 6、节点分类标号clear;n=13;%input('请输入节点数：n=');nl=13;%input('请输入支路数：nl=');isb=1;%input('请输入平衡母线节点号：isb=');pr=0.00001;%input('请输入误差精度：pr=');B1=[];%input('请输入由支路参数形成的矩阵：B1=');B2=[];%input('请输入各节点参数形成的矩阵：B2=');Y=zeros(n);e=zeros(1,n);f=zeros(1,n);V=zeros(1,n);sida=zeros(1,n);S1=zeros(nl); %－－－－－－－修改部分－－－－－－－－－－－－ym=0;SB=100;UB=220;%ym=input('您输入的参数是标么值？（若不是则输入一个不为零的数值）'); if ym~=0%SB=input('请输入功率基准值:SB=');%UB=input('请输入电压基准值:UB=');YB=SB./UB./UB;BB1=B1;BB2=B2;for i=1:nlB1(i,3)=B1(i,3)*YB;B1(i,4)=B1(i,4)./YB;enddisp('B1矩阵B1=');disp(B1)for i=1:nB2(i,1)=B2(i,1)./SB;B2(i,2)=B2(i,2)./SB;B2(i,3)=B2(i,3)./UB;B2(i,4)=B2(i,4)./UB;B2(i,5)=B2(i,5)./SB;enddisp('B2矩阵B2=');disp(B2)end% % %---------------------------------------------------for i=1:nl %支路数if B1(i,6)==0 %左节点处于低压侧p=B1(i,1);q=B1(i,2);elsep=B1(i,2);q=B1(i,1);endY(p,q)=Y(p,q)-1./(B1(i,3)*B1(i,5)); %非对角元Y(q,p)=Y(p,q);Y(q,q)=Y(q,q)+1./(B1(i,3)*B1(i,5)^2)+B1(i,4)./2; %对角元K侧Y(p,p)=Y(p,p)+1./B1(i,3)+B1(i,4)./2; %对角元1侧end%求导纳矩阵disp('导纳矩阵Y=');disp(Y)%----------------------------------------------------------G=real(Y);B=imag(Y); %分解出导纳阵的实部和虚部for i=1:n %给定各节点初始电压的实部和虚部e(i)=real(B2(i,3));f(i)=imag(B2(i,3));V(i)=B2(i,4); %PV节点电压给定模值endfor i=1:n %给定各节点注入功率S(i)=B2(i,1)-B2(i,2); %i节点注入功率SG-SLB(i,i)=B(i,i)+B2(i,5); %i节点无功补偿量end%=========================================================== ========P=real(S);Q=imag(S);ICT1=0;IT2=1;N0=2*n;N=N0+1;a=0;while IT2~=0IT2=0;a=a+1;for i=1:nif i~=isb %非平衡节点C(i)=0;D(i)=0;for j1=1:nC(i)=C(i)+G(i,j1)*e(j1)-B(i,j1)*f(j1);%Σ(Gij*ej-Bij*fj)D(i)=D(i)+G(i,j1)*f(j1)+B(i,j1)*e(j1);%Σ(Gij*fj+Bij*ej)endP1=C(i)*e(i)+f(i)*D(i);%节点功率P计算eiΣ(Gij*ej-Bij*fj)+fiΣ(Gij*fj+Bij*ej)Q1=C(i)*f(i)-e(i)*D(i);%节点功率Q计算fiΣ(Gij*ej-Bij*fj)-eiΣ(Gij*fj+Bij*ej)%求P',Q'V2=e(i)^2+f(i)^2; %电压模平方%========= 以下针对非PV节点来求取功率差及Jacobi矩阵元素=========if B2(i,6)~=3 %非PV节点DP=P(i)-P1; %节点有功功率差DQ=Q(i)-Q1; %节点无功功率差%=============== 以上为除平衡节点外其它节点的功率计算=================%================= 求取Jacobi矩阵===================for j1=1:nif j1~=isb&j1~=i %非平衡节点&非对角元X1=-G(i,j1)*e(i)-B(i,j1)*f(i); % dP/de=-dQ/dfX2=B(i,j1)*e(i)-G(i,j1)*f(i); % dP/df=dQ/deX3=X2; % X2=dp/df X3=dQ/deX4=-X1; % X1=dP/de X4=dQ/dfp=2*i-1;q=2*j1-1;J(p,q)=X3;J(p,N)=DQ;m=p+1;J(m,q)=X1;J(m,N)=DP;q=q+1;J(p,q)=X4;J(m,q)=X2;elseif j1==i&j1~=isb %非平衡节点&对角元X1=-C(i)-G(i,i)*e(i)-B(i,i)*f(i);% dP/deX2=-D(i)+B(i,i)*e(i)-G(i,i)*f(i);% dP/dfX3=D(i)+B(i,i)*e(i)-G(i,i)*f(i); % dQ/deX4=-C(i)+G(i,i)*e(i)+B(i,i)*f(i);% dQ/dfp=2*i-1;q=2*j1-1;J(p,q)=X3;J(p,N)=DQ;%扩展列△Qm=p+1;J(m,q)=X1;q=q+1;J(p,q)=X4;J(m,N)=DP;%扩展列△PJ(m,q)=X2;endendelse%=============== 下面是针对PV节点来求取Jacobi矩阵的元素===========DP=P(i)-P1; % PV节点有功误差DV=V(i)^2-V2; % PV节点电压误差for j1=1:nif j1~=isb&j1~=i %非平衡节点&非对角元X1=-G(i,j1)*e(i)-B(i,j1)*f(i); % dP/deX2=B(i,j1)*e(i)-G(i,j1)*f(i); % dP/dfX5=0;X6=0;p=2*i-1;q=2*j1-1;J(p,q)=X5;J(p,N)=DV;m=p+1;J(m,q)=X1;J(m,N)=DP;q=q+1;J(p,q)=X6;J(m,q)=X2;elseif j1==i&j1~=isb %非平衡节点&对角元X1=-C(i)-G(i,i)*e(i)-B(i,i)*f(i);% dP/deX2=-D(i)+B(i,i)*e(i)-G(i,i)*f(i);% dP/dfX5=-2*e(i);X6=-2*f(i);p=2*i-1;q=2*j1-1;J(p,q)=X5;J(p,N)=DV;m=p+1;J(m,q)=X1;J(m,N)=DP;q=q+1;J(p,q)=X6;J(m,q)=X2;endendendendend%========= 以上为求雅可比矩阵的各个元素===================== for k=3:N0 % N0=2*n （从第三行开始，第一、二行是平衡节点）k1=k+1;N1=N; % N=N0+1 即N=2*n+1扩展列△P、△Qfor k2=k1:N1 % 扩展列△P、△QJ(k,k2)=J(k,k2)./J(k,k); % 非对角元规格化endJ(k,k)=1; % 对角元规格化if k~=3 % 不是第三行%======================================================== ====k4=k-1;for k3=3:k4 % 用k3行从第三行开始到当前行前的k4行消去for k2=k1:N1 % k3行后各行下三角元素J(k3,k2)=J(k3,k2)-J(k3,k)*J(k,k2);%消去运算endJ(k3,k)=0;endif k==N0break;end%==========================================for k3=k1:N0for k2=k1:N1J(k3,k2)=J(k3,k2)-J(k3,k)*J(k,k2);%消去运算endJ(k3,k)=0;endelsefor k3=k1:N0for k2=k1:N1J(k3,k2)=J(k3,k2)-J(k3,k)*J(k,k2);%消去运算endJ(k3,k)=0;endendend%====上面是用线性变换方式将Jacobi矩阵化成单位矩阵=====for k=3:2:N0-1L=(k+1)./2;e(L)=e(L)-J(k,N); %修改节点电压实部k1=k+1;f(L)=f(L)-J(k1,N); %修改节点电压虚部end%------修改节点电压-----------for k=3:N0DET=abs(J(k,N));if DET>=pr %电压偏差量是否满足要求IT2=IT2+1; %不满足要求的节点数加1endendICT2(a)=IT2;ICT1=ICT1+1;end%用高斯消去法解"w=-J*V"disp('迭代次数：');disp(ICT1);disp('没有达到精度要求的个数：');disp(ICT2);for k=1:nV(k)=sqrt(e(k)^2+f(k)^2);sida(k)=atan(f(k)./e(k))*180./pi;E(k)=e(k)+f(k)*j;end%=============== 计算各输出量=========================== disp('各节点的实际电压标幺值E为(节点号从小到大排列)：');disp(E);EE=E*UB;disp(EE);disp('-----------------------------------------------------');disp('各节点的电压大小V为(节点号从小到大排列)：');disp(V);VV=V*UB;disp(VV);disp('-----------------------------------------------------');disp('各节点的电压相角sida为(节点号从小到大排列)：');disp(sida);for p=1:nC(p)=0;for q=1:nC(p)=C(p)+conj(Y(p,q))*conj(E(q));endS(p)=E(p)*C(p);enddisp('各节点的功率S为(节点号从小到大排列)：');disp(S);disp('~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~');SS=S*SB;disp(SS);disp('-----------------------------------------------------');disp('各条支路的首端功率Si为(顺序同您输入B1时一致)：');for i=1:nlp=B1(i,1);q=B1(i,2);if B1(i,6)==0Si(p,q)=E(p)*(conj(E(p))*conj(B1(i,4)./2)+(conj(E(p)*B1(i,5))-conj(E(q)))*conj(1./( B1(i,3)*B1(i,5))));Siz(i)=Si(p,q);elseSi(p,q)=E(p)*(conj(E(p))*conj(B1(i,4)./2)+(conj(E(p)./B1(i,5))-conj(E(q)))*conj(1./( B1(i,3)*B1(i,5))));Siz(i)=Si(p,q);enddisp(Si(p,q));SSi(p,q)=Si(p,q)*SB;ZF=['S(',num2str(p),',',num2str(q),')=',num2str(SSi(p,q))];disp(ZF);%disp(SSi(p,q));disp('-----------------------------------------------------');enddisp('各条支路的末端功率Sj为(顺序同您输入B1时一致)：');for i=1:nlp=B1(i,1);q=B1(i,2);if B1(i,6)==0Sj(q,p)=E(q)*(conj(E(q))*conj(B1(i,4)./2)+(conj(E(q)./B1(i,5))-conj(E(p)))*conj(1./( B1(i,3)*B1(i,5))));Sjy(i)=Sj(q,p);elseSj(q,p)=E(q)*(conj(E(q))*conj(B1(i,4)./2)+(conj(E(q)*B1(i,5))-conj(E(p)))*conj(1./( B1(i,3)*B1(i,5))));Sjy(i)=Sj(q,p);enddisp(Sj(q,p));SSj(q,p)=Sj(q,p)*SB;ZF=['S(',num2str(q),',',num2str(p),')=',num2str(SSj(q,p))];disp(ZF);%disp(SSj(q,p));disp('-----------------------------------------------------');enddisp('各条支路的功率损耗DS为(顺序同您输入B1时一致)：');for i=1:nlp=B1(i,1);q=B1(i,2);DS(i)=Si(p,q)+Sj(q,p);disp(DS(i));DDS(i)=DS(i)*SB;ZF=['DS(',num2str(p),',',num2str(q),')=',num2str(DDS(i))];disp(ZF);%disp(DDS(i));disp('-----------------------------------------------------');endfigure(1);subplot(2,2,1);plot(V);xlabel('节点号');ylabel('电压标幺值');grid on;subplot(2,2,2);plot(sida);xlabel('节点号');ylabel('电压角度');grid on;subplot(2,2,3);bar(real(S));ylabel('节点注入有功');grid on;subplot(2,2,4);bar(Siz);ylabel('支路首端无功');grid on;1.冬季最大运行方式潮流计算结果:计算机运行的B1,B2阵如下：B1=[ 1 2 0.0318+0.0454*i 0.282*i 1 01 11 0.0114+0.0374*i 0.2332*i 1 011 3 0.001975+0.0695*i 0 1.025:1.1 11 12 0.0087+0.029*i 0.1788*i 1 012 4 0.0031+0.103*i 0 1:1.05 11 5 0.043+0.142*i 0.22*i 1 05 6 0.0031+0.103*i 0 1:1.05 15 7 0.043+0.142*i 0.22*i 1 01 7 0.051+0.168*i 0.26*i 1 07 8 0.00198+0.0695*i 0 1:1.1 17 13 0.01+0.033*i 0.204*i 1 013 9 0.0025+0.083*i 0 0.9956 11 10 0.00239+0.084*i 0 1.048 1]B2=[0 0 1.1 0 0 10 1.43+0.886*i 1.05 1.05 0 30 0.88+0.545*i 1 0 0 20 0.77+0.4772*i 1 0 0 20 0 1 0 0 20 0.77+0.4772*i 1 0 0 20 0 1 0 0 20 0.88+0.545*i 1 0 0 20.642+0.3817*i 0 1.05 1.05 0 31+0.75*i 0.2+0.1549*i 1.05 1.05 0 30 0 1 0 0 20 0 1 0 0 20 0 1 0 0 2]计算机运行结果如下表：节点号电压值相角值支路标号首端功率末端功率支路功率损耗1 242.0000 0 1-2 148.9391+3.327637i -143-27.45476i 5.93913-24.1271i2 231.0000 -3.0341 1-11 89.1956+37.193i -88.19803-61.4687i 0.997519-24.2757i3 227.4154 -4.4383 11-3 88.19803+61.4687i -88-54.5i 0.19803+6.9687i4 226.3304 -4.9004 1-12 77.8364+36.4186i -77.2404-55.7062i 0.596039-19.2876i5 229.8318 -3.9547 12-4 77.2404+55.7062i -77-47.72i 0.24036+7.9862i6 217.7226 -8.2720 1-5 63.5438+12.2204i -61.8773-32.0321i 1.66656-19.8116i7 234.9326 -3.1047 5-6 77.2597+56.3501i -77-47.72i 0.25974+8.6301i8 226.0991 -6.2429 5-7 15.3825-24.3181i 15.5354+0.274108i 0.152961-24.044i9 231.0000 0.5851 7-8 88.20085+61.55009i -88-54.5i 0.20085+7.0501i10 231.0000 3.4950 1-7 40.806-6.05737i -40.0647-22.0555i 0.741264-28.1128i11 236.1931 -1.3348 7-13 -63.6716-39.7687i 64.0965+17.5832i 0.424934-22.1855i12 237.9346 -0.8892 13-9 -64.0965-17.5832i 64.2+21.0187i 0.10348+3.4355i13 238.1868 -2.2028 1-10 79.8613+4.23546i 80+0.641048i 0.13875+4.8765i 计算机计算结果图形：2.冬季最小运行方式潮流计算结果：计算机运行的B1B2矩阵如下：B1=[ 1 2 0.0318+0.0454*i 0.282*i 1 01 11 0.0114+0.0374*i 0.2332*i 1 011 3 0.001975+0.0695*i 0 1.025:1.1 11 12 0.0087+0.029*i 0.1788*i 1 012 4 0.0031+0.103*i 0 1:1.05 11 5 0.043+0.142*i 0.22*i 1 05 6 0.0031+0.103*i 0 1:1.05 15 7 0.043+0.142*i 0.22*i 1 01 7 0.051+0.168*i 0.26*i 1 07 8 0.00198+0.0695*i 0 1:1.1 17 13 0.01+0.033*i 0.204*i 1 013 9 0.0025+0.083*i 0 0.9956 11 10 0.00239+0.084*i 0 1.048 1]B2=[0 0 1.1 0 0 10 1.43+0.886*i 1.05 1.05 0 30 0.616+0.3817*i 1 0 0 20 0.539+0.3817*i 1 0 0 20 0 1 0 0 20 0.539+0.334*i 1 0 0 20 0 1 0 0 20 0.539+0.334*i 1 0 0 20.642+0.3817*i 0 1.05 1.05 0 31+0.75*i 0.1+0.06197*i 1.05 1.05 0 30 0 1 0 0 20 0 1 0 0 20 0 1 0 0 2]电压调整措施：变电所1、4变压器变比：+2.5% 水电厂变压器变比：-2.5%5 234.2241 -2.0051 (12--4) 54.0234+42.2706i -53.9-38.17i 0.12342+4.1006i6 226.2159 -4.8577 (1--5) 34.1669+4.22856 -33.6427-28.276i 0.524165-24.0474i7 235.1128 -0.4737 (5--6) 54.0179+37.3169i -53.9-33.4i 0.11789+3.9169i8 223.9941 -2.4603 (5--7) -20.3752-9.04094i 20.5371-15.4558i 0.161947-24.4968i9 231.0000 3.4429 (1--7) 11.0013+1.45186i -10.8258-31.4513i 0.175442-29.9995i10 231.0000 3.9321 (7--8) 53.9768+36.0957i -53.9-33.4i 0.076797+2.6957i11 238.4187 -0.9561 (7--13) -63.6881+10.8115i 64.0874-32.7763i 0.39932-21.9648i12 239.1742 -0.6185 (13--9) -64.0874+32.7763i 64.2-29.0386i 0.11258+3.7377i13 234.9468 0.6942 (1--10) -89.8244+5.1673i 90+1.0049i 0.17561+6.1722i 计算机运行结果的图形：3.夏季最大运行方式计算机计算结果：计算机运行B1B2阵如下：B1=[ 1 2 0.0318+0.0454*i 0.282*i 1 01 11 0.0114+0.0374*i 0.2332*i 1 011 3 0.001975+0.0695*i 0 1.025:1.1 11 12 0.0087+0.029*i 0.1788*i 1 012 4 0.0031+0.103*i 0 1:1.05 11 5 0.043+0.142*i 0.22*i 1 05 6 0.0031+0.103*i 0 1:1.05 15 7 0.043+0.142*i 0.22*i 1 01 7 0.051+0.168*i 0.26*i 1 07 8 0.00198+0.0695*i 0 1:1.1 17 13 0.02+0.066*i 0.102*i 1 013 9 0.0025+0.083*i 0 0.9956 11 10 0.00239+0.084*i 0 1.048 1]B2=[0 0 1.1 0 0 10 1.26+0.7814*i 1.05 1.05 0 30 0.776+0.481*i 1 0 0 20 0.543+0.3367*i 1 0 0 20 0 1 0 0 20 0.543+0.3367*i 1 0 0 20 0 1 0 0 20 0.776+0.481*i 1 0 0 21.35+0.6538*i 0.2+0.124*i 1.05 1.05 0 31+0.75*i 0.25+0.1549*i 1.05 1.05 0 30 0 1 0 0 20 0 1 0 0 20 0 1 0 0 2]计算机运行结果如下表：10 231.0000 3.4950 (7,8) 77.7585+53.6634i -77.6-48.1i0.1585+5.5634i11 237.0938 -1.1858 (7,13) -113.4984+9.476406i 114.6926-28.38885i 1.19422-18.9124i12 239.1742 -0.6185 (13,9) -114.6926+28.38885 115-18.18369i0.307384+10.2052i13 233.3912 3.2303 (1,10) -79.8613+4.23546i 80+0.641048i 0.13875+4.8765i 计算机计算结果如图：4.夏季最小运行方式：计算机运行B1B2阵如下：B1=[ 1 2 0.0318+0.0454*i 0.282*i 1 01 11 0.0114+0.0374*i 0.2332*i 1 011 3 0.001975+0.0695*i 0 1.025:1.1 11 12 0.0087+0.029*i 0.1788*i 1 012 4 0.0031+0.103*i 0 1:1.05 11 5 0.043+0.142*i 0.22*i 1 05 6 0.0031+0.103*i 0 1:1.05 15 7 0.043+0.142*i 0.22*i 1 01 7 0.051+0.168*i 0.26*i 1 07 8 0.00198+0.0695*i 0 1:1.1 17 13 0.02+0.066*i 0.102*i 1 013 9 0.0025+0.083*i 0 0.9956 11 10 0.00239+0.084*i 0 1.048 1]B2=[0 0 1.1 0 0 10 1.26+0.7814*i 1.05 1.05 0 30 0.543+0.336*i 1 0 0 20 0.4753+0.2947*i 1 0 0 20 0 1 0 0 20 0.4753+0.2947*i 1 0 0 20 0 1 0 0 20 0.543+0.336*i 1 0 0 21.35+0.6538*i 0.2+0.124*i 1.05 1.05 0 31+0.75*i 0.25+0.1549*i 1.05 1.05 0 30 0 1 0 0 20 0 1 0 0 20 0 1 0 0 2]10 231.0000 3.9321 (7,8) 54.3735+36.2509i -54.3-33.67i 0.073528+2.5809i11 239.0099 -0.8518 (7,13) -113.4428+24.39707i 114.6754-43.79301i 1.23255-19.3959i12 239.8726 -0.5689 (13,9) -114.6754+43.79301i 115-33.01613i 0.324605+10.7769i13 235.9565 4.4510 (1,10) -89.8244+5.1673i 90+1.0049i 0.17561+6.1722i 计算机计算结果如图：5.夏季故障运行状态:调压及无功补偿措施如下:变电所3的变压器变比为-2.5%,无功补偿容量为20Mvar。
潮流计算的基本算法及使用方法
潮流计算的基本算法及使用方法一、 潮流计算的基本算法1. 牛顿－拉夫逊法1．1 概述牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。
这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心。
牛顿-拉夫逊法的基本原理是在解的某一邻域的某一初始点出发，沿着该点的一阶偏导数——雅可比矩阵，朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解。
因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。
而所谓“某一邻域”是指雅可比方向均指向解的围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压(相角为0，幅值为1)启动即在此邻域。
1．2 一般概念对于非线性代数方程组()0=x f即 ()0,,,21=n i x x x f ()n i ,2,1= (1－1)在待求量x 的某一个初始计算值()0x附件，将上式展开泰勒级数并略去二阶及以上的高阶项，得到如下的线性化的方程组()()()()()0000=∆'+x x f x f (1－2)上式称之为牛顿法的修正方程式。
由此可以求得第一次迭代的修正量()()()[]()()0100x f x f x -'-=∆ (1－3)将()0x ∆和()0x相加，得到变量的第一次改进值()1x 。
接着再从()1x 出发，重复上述计算过程。
因此从一定的初值()0x出发，应用牛顿法求解的迭代格式为()()()()()k k k x f x x f -=∆' (1－4)()()()k k k x x x ∆+=+1 (1－5)上两式中：()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代次数。
由式（1－4）和式子（1－5）可见，牛顿法的核心便是反复形成求解修正方程式。
潮流计算的基本算法及使用方法
潮流计算的基本算法及使用方法一、 潮流计算的基本算法1. 牛顿－拉夫逊法1．1 概述牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。
这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心。
牛顿-拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发，沿着该点的一阶偏导数——雅可比矩阵，朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解。
因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。
而所谓“某一邻域”是指雅可比方向均指向解的范围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压(相角为0，幅值为1)启动即在此邻域内。
1．2 一般概念对于非线性代数方程组即 ()0,,,21=n i x x x f ()n i ,2,1= (1－1)在待求量x 的某一个初始计算值()0x附件，将上式展开泰勒级数并略去二阶及以上的高阶项，得到如下的线性化的方程组()()()()()0000=∆'+x x f x f (1－2)上式称之为牛顿法的修正方程式。
由此可以求得第一次迭代的修正量()()()[]()()0100x f x f x -'-=∆ (1－3)将()0x∆和()0x相加，得到变量的第一次改进值()1x。
接着再从()1x出发，重复上述计算过程。
因此从一定的初值()0x出发，应用牛顿法求解的迭代格式为()()()()()k k k x f x x f -=∆' (1－4)()()()k k k x x x ∆+=+1 (1－5)上两式中：()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代次数。
由式（1－4）和式子（1－5）可见，牛顿法的核心便是反复形成求解修正方程式。
