光学测角仪的调整与使用

合集下载

光学测角仪的调整及使用实验报告

光学测角仪的调整及使用实验报告

光学测角仪的调整及使用实验报告
1. 任务背景
2. 仪器简介
• 2.1 光学测角仪的原理
• 2.2 光学测角仪的组成部分
• 2.3 光学测角仪的工作原理
3. 实验目的
4. 实验步骤
4.1 调整光学测角仪
4.1.1 仪器的放置
4.1.2 调整目镜和测微器
4.1.3 调整测角杆
4.2 使用光学测角仪测量角度
4.2.1 准备工作
• 4.2.1.1 准备所需要的样品
• 4.2.1.2 确保仪器处于稳定状态
4.2.2 设置仪器
• 4.2.2.1 将目镜对准基准线
• 4.2.2.2 调整测微器至零刻度
4.2.3 进行测量
• 4.2.3.1 将样品放置在光学测角仪上• 4.2.3.2 用目镜对准样品的边缘
• 4.2.3.3 通过测微器读取角度值
4.3 数据处理
4.3.1 计算平均值
• 4.3.1.1 求取多次测量结果的平均值• 4.3.1.2 计算平均值的标准差
4.3.2 比较实验结果
• 4.3.2.1 将实验结果与理论值对比
• 4.3.2.2 讨论实验结果的可靠性和精确度
5. 实验结果与分析
6. 结论
参考文献
•参考文献 1
•参考文献 2
致谢。

光学测角仪的调整与使用

光学测角仪的调整与使用

光学测角仪的调整与使用一、光学测角仪的调整1.准备工作:将光学测角仪放置在水平的台面上,确保仪器稳定。

关闭仪器上的开关,放置调节器在仪器的中央。

打开仪器的螺丝,将测角仪密封盖抬起。

2.垂直调整:通过调节调节器左下角的纵向调节螺丝,使目镜能够与水平线成垂直状。

具体调整时,先将目镜对准棱镜的一侧,通过观察目镜中的视线是否与水平线平行,并调整螺丝直到完全垂直。

3.检查水平调整:通过调节调节器右侧的水平调节螺丝,使测量轴线与水平线平行。

具体调整时,通过观察目镜中的视线是否与水平线平行,并调整螺丝直到完全平行。

4.检查旋转调整:通过调整旋转螺丝,使测量轴线能够与目标物体的轴线对齐。

具体调整时,通过观察目镜中视线的位置,并旋转螺丝直到对齐。

二、光学测角仪的使用1.定点测量:确定需要测量的目标物体,并将其放置在需要测量的位置。

保持仪器的稳定,通过调整仪器上的刻度盘定位到初始位置。

2.观察目标:通过目镜观察测量物体,并仔细观察目标物体上的细节和特征。

3.测量角度:通过调整光学测角仪的刻度盘,使测角仪的测量轴对准目标物体的轴线。

通过目镜观察目标物体中的视线位置,并记录测量仪器上的刻度值。

这个刻度值就是目标物体的角度值。

三、注意事项1.在使用光学测角仪之前,要进行校准工作,以确保测量的准确性和精度。

2.在使用过程中,要保持仪器的稳定,避免任何颤动和震动。

3.使用时,要仔细观察目标物体上的细节和特征,确保精确测量。

4.使用刻度盘时要小心调整,避免过度调整或错误的调整。

5.使用完毕后,要及时关闭仪器的开关,并进行必要的清洁和保养工作。

总结:光学测角仪的调整和使用是相对简单的过程,但需要细心和耐心。

通过正确调整和操作,可以获得准确和精确的测量结果。

在实际应用中,光学测角仪广泛应用于建筑、测绘、机械等领域,对精度要求较高的角度测量提供了重要的工具。

光学经纬仪操作方法

光学经纬仪操作方法

光学经纬仪操作方法
光学经纬仪是一种测量地理位置、经纬度和方位角的仪器。

其操作方法如下:
1. 调整仪器水平:先将仪器放在水平台上,通过调整仪器上的水平气泡管,使其保持在水平状态。

2. 定位目标点:使用三脚架将光学经纬仪固定在地面上。

将仪器指向要测量的目标点,并调整仪器的高度,使其正对目标。

3. 观测目标点:通过望远镜观测目标点,并调整细丝距离以确保目标点位于细丝上。

4. 读取经纬度:根据仪器上的刻度盘,读取望远镜的水平和垂直角度。

水平角度表示目标点相对于起始方向的方位角,垂直角度表示目标点和水平面之间的角度。

将这些角度转换为经度和纬度。

5. 记录测量值:记录测量的经纬度,并确保正确性和准确性。

需要注意以下几点:
- 操作时需要稳定的环境和稳定的平台,以保证测量的准确性。

- 观测时需要注意消除仪器和观测目标之间的视差,以免对测量结果产生误差。

- 定位目标点和观测时需要耐心和精确,以保证测量的准确性。

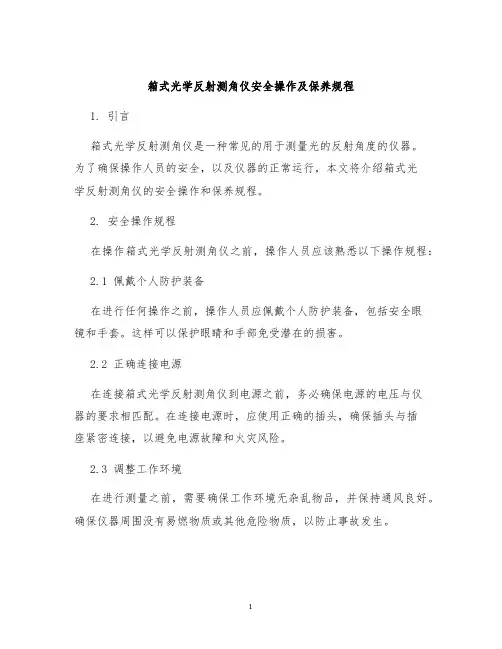

箱式光学反射测角仪安全操作及保养规程

箱式光学反射测角仪安全操作及保养规程

箱式光学反射测角仪安全操作及保养规程1. 引言箱式光学反射测角仪是一种常见的用于测量光的反射角度的仪器。

为了确保操作人员的安全,以及仪器的正常运行,本文将介绍箱式光学反射测角仪的安全操作和保养规程。

2. 安全操作规程在操作箱式光学反射测角仪之前,操作人员应该熟悉以下操作规程:2.1 佩戴个人防护装备在进行任何操作之前,操作人员应佩戴个人防护装备,包括安全眼镜和手套。

这样可以保护眼睛和手部免受潜在的损害。

2.2 正确连接电源在连接箱式光学反射测角仪到电源之前,务必确保电源的电压与仪器的要求相匹配。

在连接电源时,应使用正确的插头,确保插头与插座紧密连接,以避免电源故障和火灾风险。

2.3 调整工作环境在进行测量之前,需要确保工作环境无杂乱物品,并保持通风良好。

确保仪器周围没有易燃物质或其他危险物质,以防止事故发生。

2.4 合理使用仪器在使用箱式光学反射测角仪时,应按照操作手册中的指示进行操作。

避免非正常使用仪器,避免用力过大或使用尖锐物品接触仪器,以避免仪器损坏或人身伤害。

2.5 安全存储在使用完箱式光学反射测角仪之后,将其安全存储在干燥、温度适宜、通风良好的地方。

避免长时间暴露在高温或潮湿环境中,以防止仪器受损。

3. 保养规程为了保持箱式光学反射测角仪的良好工作状态和延长其使用寿命,应定期进行以下保养工作:3.1 清洁仪器定期清洁箱式光学反射测角仪的外壳和光学部件。

使用柔软的棉布或纸巾蘸取适量清洁剂,轻轻擦拭仪器表面和光学部件,避免使用任何化学溶剂或尖锐物品。

3.2 校准仪器定期校准箱式光学反射测角仪,以确保其测量结果的准确性。

可以按照操作手册中的指示进行校准,或者委托专业人员进行校准。

3.3 维护电源定期检查箱式光学反射测角仪的电源,确保电源线没有损坏,并定期更换电池(如果适用)。

避免电池长时间未使用而导致电池漏液。

3.4 定期检查组件定期检查箱式光学反射测角仪的各个组件,包括光学部件、调节装置和连接线是否正常工作。

实验讲义:分光计的调节与使用(物理专业)

实验讲义:分光计的调节与使用(物理专业)

分光计的调节和使用分光计是精确测定光线偏转角的仪器,也称测角仪,精确度可达到1 ,光学中的许多基本量如波长,折射率等都可以直接或间接地表现为光线的偏转角,因而利用它可测量波长、折射率,此外还能精确的测量光学平面间的夹角。

许多光学仪器(棱镜光谱仪、仪栅光谱仪、分光光度计、单色仪等)的基本结构也是以它为基础的,所以分光计是光学实验中的基本仪器之一。

使用分光计时必须经过一系列的精细的调整才能得到准确的结果,它的调整技术是光学实验中的基本技术之一,必须正确掌握。

分光计装置精密,结构复杂,调节难度也较大,对初学者来说有一定的困难,请同学们认真做好预习,注意了解其基本结构和测量光路,严格按调节要求和步骤耐心调节,就会掌握分光计的使用方法。

【实验目的】1.了解分光计的结构及各组成部分的作用,掌握调整分光计的要求和方法;2.掌握利用分光计测量三棱镜顶角的方法,观察三棱镜对汞灯的色散现象;3.测量三棱镜对单色光的折射现象。

【实验原理】1.分光计图(一) 分光计结构示意图望远镜:8.望远镜9.紧固螺钉 10.分划板 11.目镜(带调焦手轮) 12.望远镜倾斜度调节螺钉 13.望远镜光轴水平调节螺钉14.支臂 15.游标圆盘微调螺钉 17.制动架 18.望远镜制动螺钉载物台:5.载物台 6.载物台调平螺钉(3只) 7.载物台紧固螺钉反射镜物镜 全反射棱镜分化板 目镜 筒B筒A 目镜视场 准线十字透光窗图(二) 望远镜结构 圆刻度盘: 16. 读数刻度盘制动螺钉 21读数刻度盘22.游标盘 24.游标盘微调螺钉 25.游标盘制动螺钉 平行光管: 1.狭缝 2.紧固螺钉 3.平行光管 26. 平行光管光轴水平调节螺钉 27. 平行光管倾斜度调节螺钉 28.狭缝宽度调节手轮其它:4.制动架 19.底座 20.转座 23.立柱 (1)结构分光计的型号很多,结构基本相同,主要都是由4个部分组成:自准直望远镜、平行光管、载物小平台和读数装置。

实验报告 光学测角仪的调整及使用

实验报告 光学测角仪的调整及使用

实验报告光学测角仪的调整及使用
光学测角仪是一种用来测量角度的仪器,在很多领域中都有着广泛的应用。

在使用过程中,调整和使用方法是至关重要的。

下面就围绕“实验报告光学测角仪的调整及使用”进行阐述和介绍。

第一步:仪器的安装
在进行光学测角仪的调整和使用之前,首先需要对仪器进行正确的安装。

一般需要将光学测角仪安装在水平面上,然后进行水平调节,将刻度盘调平。

此外,需要使用水平器测量仪器是否完全平衡。

第二步:光学测角仪的调整
调整光学测角仪,首先需要对仪器的横轴进行调整。

这可以通过使用横轴调整标准装置完成。

接下来,需要使用直尺和尺度来检查仪器是否准确。

第三步:测量角度
完成以上的调整后,就可以开始测量角度了。

首先,需要将望远镜对准目标并进行微调,确保望远镜完全垂直。

然后,仔细读取仪器的刻度,并记录下来。

第四步:测量结果的分析和总结
最后,需要对测量结果进行分析和总结。

如果测量结果不准确,需要回顾整个测量过程,检查是否有调整错误的地方。

对于准确的测量结果,可以将其记录在实验记录表里,并进行相应的分析和总结。

总之,实验报告光学测角仪的调整及使用,是一篇非常实用的报告。

在进行光学测角仪的调整和使用之前,需要仔细阅读该报告,并按照其中的步骤进行操作。

这样才能保证测量结果的准确性,并得到实验过程的最大收益。

分光计的调节

分光计的调节

实验十分光计的调节与应用分光计是精确测定光线偏转角的仪器,也称测角仪,使用分光计时必须经过一系列的精细的调整才能得到准确的结果,它的调整技术是光学实验中的基本技术之一,必须正确掌握。

本实验的目的就在于着重训练分光计的调整技术和技巧,并用它来测量三棱镜的偏向角。

【实验目的】1.学习分光计的调节与使用;2.学会分光计常见的几种应用。

【实验仪器】分光计、钨光灯、三棱镜等。

【实验原理】一、分光计的结构分光计主要由底座、平行光管、望远镜、载物台和读数圆盘五部分组成。

外形如图10-1所示。

图10-1分光计外形图1 —狭缝装置 2—狭缝装置锁紧螺钉 3—平行光管 4—制动架(二) 5—载物台 6—载物台调节螺钉(3只)7—载物台锁紧螺钉 8—望远镜 9—目镜锁紧螺钉 10—阿贝式自准直目镜 11—目镜调节手轮12—望远镜仰角调节螺钉 13—望远镜水平调节螺钉 14—望远镜微调螺钉 15—转座与刻度盘止动螺钉16—望远镜止动螺钉 17—制动架(一) 18—底座 9—转座 20—刻度盘 21—游标盘 22—游标盘微调螺钉23—游标盘止动螺钉 24—平行光管水平调节螺钉 25—平行光管仰角调节螺钉 26—狭缝宽度调节手轮1.底座——中心有一竖轴,望远镜和读数圆盘可绕该轴转动,该轴也称为仪器的公共轴或主轴。

2.平行光管——是产生平行光的装置,管的一端装一会聚透镜,另一端是带有狭缝的圆筒,狭缝宽度可以根据需要调节。

3.望远镜——观测用,由目镜系统和物镜组成,为了调节和测量,物镜和目镜之间还装有分划板,它们分别置于内管、外管和中管内,三个管彼此可以相互移动,也可以用螺钉固定。

参看图10-2,在中管的分划板下方紧贴一块45°全反射小棱镜,棱镜与分划板的粘贴部分涂成黑色,仅留一个绿色的小十字窗口。

光线从小棱镜的另一直角边入射,从45°反射面反射到分划板上,透光部分便形成一个在分划板上的明亮的十字窗。

4.载物台——放平面镜、棱镜等光学元件用。

实验八光学测角仪的调整与使用

实验八光学测角仪的调整与使用
实验八 光学测角仪的调整与使用
光的反射定律和折射定律定量描述了光线在传播过程中发生偏折时角度间的相互关 系.同时,光在传播过程中的衍射、散射等物理现象也都与角度有关.一些光学量如折射 率、光波波长、衍射极大和极小位置等都可通过直接测量角度去确定.故在光学技术中, 精确测量光线偏折的角度,具有十分重要的意义.
(3)用自准法调整望远镜 (a)点亮照明小灯,调节目镜与分划板间的距离,看清分划板上的“准线”和带有绿色 的小十字窗口(目镜对分划板调焦). (b)将双面镜放在载物台上(图 4),使双面镜的两反射面与望远镜大致垂直.轻缓 地转动载物台,从侧面观察,判断从双面镜正、反两面反射的亮十字光线能否进入望远镜 内. (c)从望远镜的目镜中观察到亮十字像,前后移动目镜对望远镜调焦,使亮十字像成 清晰像.再调准线与目镜间距离,使目镜中既能看清准线,又能看清亮十字像.注意准线 与亮十字像之间有无视差,如有视差,则需反复调节,予以消除. 此时分划板平面、目镜焦平面、物镜焦平面重合在一起,望远镜已聚焦于无穷远(即 平行光经物镜聚焦于分划板平面上),能接受平行光了.
(d)双面镜镜面平行于光学测角仪中心轴: 望远镜光轴及双面镜法线均垂直于光学测角仪中心
轴时,前后两次十字像均与底板上叉丝“╪”重合
(图示位置).
图 5 光学测角仪调整示意图
(4)调整望远镜光轴与光学测角仪中心轴相垂直 平行光管和望远镜的光轴各代表入射光和出射光的方向,为了测准角度,必须分别使
56
它们的光轴与刻度盘平行.刻度盘在制造时已垂直于光学测角仪中心轴,因此当望远镜与 光学测角仪中心轴垂直时,就达到了与刻度盘平行的要求.
仔细阅读附录,对照光学测角仪的结构图和实物.熟
悉调整螺钉的位置及其作用.
(2)目测粗调

光学测角仪的调整及使用实验报告

光学测角仪的调整及使用实验报告

光学测角仪的调整及使用实验报告
光学测角仪的调整及使用实验报告
一、实验目的
1.了解光学测角仪的结构和原理;
2.掌握光学测角仪的调整方法;
3.学会使用光学测角仪进行角度测量。

二、实验原理
光学测角仪是一种用于测量角度的仪器,其原理是利用反射镜和刻度盘来测量角度。

光学测角仪主要由底座、支架、反射镜、刻度盘、望远镜等部分组成。

在使用光学测角仪进行角度测量时,首先需要进行调整。

调整的主要内容包括:调整反射镜的位置和角度,调整望远镜的位置和焦距,以及调整刻度盘的位置和读数。

三、实验步骤
1.调整反射镜的位置和角度
将反射镜放置在支架上,并调整其位置和角度,使其能够反射光线到望远镜中。

调整时需要注意反射镜的位置和角度应该与望远镜的位置和角度相对应。

2.调整望远镜的位置和焦距
将望远镜放置在支架上,并调整其位置和焦距,使其能够清晰地观察到反射镜中反射的光线。

调整时需要注意望远镜的位置和焦距应该与反射镜的位置和角度相对应。

3.调整刻度盘的位置和读数
将刻度盘放置在底座上,并调整其位置和读数,使其能够准确地测量角度。

调整时需要注意刻度盘的位置和读数应该与反射镜和望远镜的位置和角度相对应。

四、实验结果
经过调整后,光学测角仪能够准确地测量角度,并且读数精度较高。

五、实验结论
通过本次实验,我们了解了光学测角仪的结构和原理,掌握了光学测角仪的调整方法,学会了使用光学测角仪进行角度测量。

实验结果表明,光学测角仪能够准确地测量角度,并且读数精度较高。

实验八光学测角仪的调整与使用

实验八光学测角仪的调整与使用

仔细阅读附录,对照光学测角仪的结构图和实物.熟
悉调整螺钉的位置及其作用.
(2)目测粗调
为了准确测出角度,根据光学测角仪的工作条件,调
图 4 双面镜的放置
55
节望远镜和平行光管光轴与光学测角仪中心轴严格垂直.一般可先用目视法进行粗调.根 据眼睛的粗略估计,调节望远镜和平行光管上的高低倾斜调节螺丝,使望远镜和平行光管 光轴大致垂直于中心轴;调节载物台下的三个水平调节螺丝,使载物台面大致呈水平状态.aBiblioteka =j 2=
1 4
[(j1¢
- j1 )
+ (j2¢
- j2 )]
(2)
图 2 自准法测三棱镜顶角
图 3 反射法测三棱镜顶角
2.由各单色光的最小偏向角求折射率: 通过光的反射定律和折射定律可以求得折射率 n
n=
sin i1
=
sin
1 2
(d
min
+a)
sin i2
sin 1 a
2
(3)
式中 i1,i2,dmin 分别为某一单色光的入射角、折射角和最小偏向角,a则为三棱镜的顶角.
由右游标读数可得望远镜转角为: j右 = 360°- | q2¢ - q2 |= 119°56¢
j右 ¹ j左 说明有偏心差,故望远镜实际转角为
j
=
1(j 2

+ j右)= 119°57¢
【预习题】
1.光学测角仪由哪几个主要部件组成?它们的作用是什么? 2.望远镜、平行光管、载物台、刻度盘之间相互关系是什么?简述调整要求? 3.为什么利用自准法可以将望远镜调至接受平行光和垂直中心轴的正常工作状态?如 何调整? 4.调整望远镜光轴与光学测角仪中心相垂直中为什么要用各半调法?如何应用各半调 法?

测角仪 II 型中文操作手册说明书

测角仪 II 型中文操作手册说明书

中文操作手册Goniometer II /测角仪II型测量棱体角度及折射率关于我们北京宝御德科技有限公司在中国大陆地区独家代理并技术支持:德国Moller-Wedel Optical GmbH自准直仪、激光干涉仪、球径仪、测角仪焦距/曲率半径/角度组合测量仪、相机镜头测试仪德国OEG GmbHMTF测试仪、手机镜头测试仪FLATSCAN平面度扫描仪、表面张力仪激光干涉条纹分析软件、显微镜分析软件德国Mikroskop Technik Rathenow工业显微镜详细资料请访问:光学测量中文网:或直接垂询:北京宝御德科技有限公司地址:北京海淀区增光路27号增光佳苑2号楼1座2105室邮编:100048电话:***********/36传真:***********网站:Email:*********************保证及有限责任MOLLER-WEDEL OPTICAL GMBH保证该设备在按照厂家手册正常使用的情况下,自购买之日起一年内无材料上或工艺上的缺陷。

如果在保证期内有任何缺陷,用户需立即通知MOLLER-WEDEL OPTICAL GMBH,MOLLER-WEDEL OPTICAL GMBH自行决定进行修理或更换。

如果该仪器经非MOLLER-WEDEL OPTICAL GMBH的授权人员更改或维修、不当维护(该维护不是由MOLLER-WEDEL OPTICAL GMBH进行)、或该仪器不当处置,该保证失效。

上述保证为有限保证。

MOLLER-WEDEL OPTICAL GMBH没有做出、且用户也没有得到其它明示的或暗示的保证;并且上述保证明确地不包括对某一特别用途的适销性、或合适性的所做的任何保证或暗示性的保证。

该明示保证是MOLLER-WEDEL OPTICAL GMBH对于设备的所有其它责任和义务。

MOLLER-WEDEL OPTICAL GMBH在任何情况下,对于用户提出的有关损失的索赔,无论是直接的或是间接的、偶然的、特别的或事出有因的,都不予负责。

测角仪操作流程

测角仪操作流程

测角仪操作流程测角仪是一种用于测量角度的仪器,在工程建设、测绘、地理勘测等领域有着广泛的应用。

本文将介绍测角仪的操作流程,包括仪器的准备和使用步骤。

请按照以下步骤进行操作:1. 准备工作在进行测角仪操作之前,需要进行一些准备工作,具体包括:a. 确保测角仪的通电状态,检查电池电量是否足够,如果不足需要更换电池;b. 清洁测角仪的测角杆、面板以及光学部件,确保其表面干净无尘;c. 确保测角仪的底座稳固平整,如果底座不平需要进行调整;d. 根据实际需求,选择合适的测角仪测量范围和精度。

2. 定位测角仪将测角仪放置在需要进行测量的位置上,确保其稳固地固定在地面或其他支撑物上。

可以使用螺丝或夹具将测角仪固定在合适的位置上,以防止其在测量过程中发生移动或晃动。

3. 校准测角仪在进行实际角度测量之前,需要对测角仪进行校准,确保其测量结果的准确性。

具体的校准步骤如下:a. 调整测角仪的水平仪,使其指示气泡在中心位置。

可以通过调节测角仪底座的平衡螺丝来实现水平仪的校准。

b. 使用校准器或其他准确的角度参考工具,将测角仪的指示器调整到已知角度值上。

根据需要,可以进行多次校准以提高准确性。

4. 开始测量完成上述准备工作和校准后,可以开始进行实际的角度测量。

具体操作流程如下:a. 使用测角仪的测角杆,将其对准待测角度,确保杆的指示器在角度刻度盘上对齐。

b. 通过观察测角仪的刻度盘,记录下测量得到的角度数值。

可以使用铅笔或者数字记录仪器等工具进行记录。

c. 重复上述测量步骤,对需要测量的各个角度进行测量操作,确保准确性和一致性。

d. 如果需要,可以使用测角仪的计算功能,对测量结果进行统计和计算。

根据具体的使用需求,测角仪可能配备有数据存储、计算和输出功能,可根据实际需要进行使用。

5. 结束操作在完成测量任务后,需要进行一些收尾工作,包括:a. 关闭测角仪的电源,保护其电池寿命;b. 将测角仪从支撑物上拆卸下来,放置到安全的位置;c. 清理和整理使用过的工具和材料,保持工作区域的整洁和有序。

如何使用测角仪测量角度

如何使用测角仪测量角度

如何使用测角仪测量角度导读:测量角度是我们日常生活中经常需要进行的任务之一。

而测角仪是一种非常便捷有效的工具,能够帮助我们准确测量各种角度。

本文将介绍如何正确地使用测角仪进行角度测量,并探讨其在实际应用中的一些技巧和注意事项。

1. 什么是测角仪测角仪是一种精密测量工具,通常由一个透明的半圆盘和一个移动的指针组成。

半圆盘上刻有角度刻度,指针可以在刻度上滑动。

测角仪通常还配有一个固定的底座,用于固定测量的物体,以确保稳定性和准确性。

2. 准备工作在使用测角仪之前,我们首先需要确认测量的物体是否位于水平面上。

可以使用水平仪来进行校准。

将水平仪放置在物体上,使其指示器指向水平线即可。

如果需要测量的物体不在水平面上,可以使用垫片或调整底座的高度来使其水平。

3. 角度测量将测角仪放置在要测量的物体上,并通过底座将其固定。

确保半圆盘上的刻度对准要测量的角度线。

同时,确认指针在半圆盘上自由移动,并不受阻碍。

4. 读取角度当测角仪放置好并且准备进行测量时,我们可以开始读取角度了。

注意观察指针与半圆盘上的刻度之间的对应关系。

指针指向刻度线的位置即为该角度的度数。

可以使用放大镜或放大功能来确保读取的角度更加准确。

5. 注意事项在使用测角仪进行角度测量时,需要注意以下几点:- 确保测角仪和测量物体之间没有任何杂物或障碍物。

这样可以避免测量误差的产生。

- 在读取角度时,要保证视线垂直于测角仪。

观察角度时的角度应尽量接近90度,这样可以减少视觉误差带来的影响。

- 使用测角仪时要稳定和轻柔地操作,避免产生额外的摩擦力或震动,这可能会导致测量结果不准确。

6. 实际应用测角仪在各个领域都有广泛的应用。

在建筑工程中,可以用测角仪来测量房屋角度,斜坡的坡度等等。

在地理测量和地球科学中,可以用测角仪来测量地球的倾斜角度、山脉的坡度等。

在机械制造和工程设计中,可以用测角仪来测量零件的角度,以确保其准确性和相互关系的正确性。

总结:测角仪是一种非常实用的测量工具,能够在各个领域中帮助我们准确测量角度。

分光计的调节和使用

分光计的调节和使用

实验6 分光计的调节和使用分光计(又名分光测角仪)是用来精确测量角度的仪器,也是光学实验的基本仪器之一。

利用分光计测量光的反射角、折射角、衍射角可以检验棱镜的棱角是否合格、玻璃砖的两个表面是否平行、计算媒质折射率、光波波长等相关的物理量。

分光计不仅本身用途广泛,许多常用的光学仪器(如单色仪、摄谱仪、分光光度计等)的基本结构也与之类似。

分光计使用中所涉及的光学元件共轴调节,共面调节,望远镜及平行光管调节,不仅是正确使用分光计所必须,亦是光学实验需要掌握的基本技能。

光栅是一种的用途相当广泛的分光元件。

光栅常用在分光光学仪器中,如单色仪、摄谱仪、光谱仪等作为分色元件;在光纤通讯、光计算机中作分光和耦合元件;在激光器中作选频元件;在光信息处理系统中作调制器和编码器。

本实验在分光计上用光栅作分光元件观察和测量汞灯的光谱,并计算光栅常数,从而掌握分光计的使用方法,了解光栅的基本特性。

【实验目的】1. 掌握分光计的测量原理及调节方法2. 观测汞灯的光栅光谱,计算光栅常数【实验原理】1. 分光计测量原理如图1,光源发出的光经平行光管后成为平行光;平行光经载物台上的光学元件反射、折射或衍射后改变传播方向;绕中心转轴转动望远镜,先后接收未经过被测光学元件改变方向和经过被测光学元件改变方向后的平行光,由读数圆盘读出两图1 分光计测量原理种情况下望远镜所在位置的角度,即可由相关公式计算望远镜的转动角度δ和待测量。

2. 分光计的调节测量前应调节分光计,使望远镜调焦到无穷远,平行光管发出平行光,望远镜、平行光管的光轴垂直于仪器中心转轴且在同一平面内.,以确保分光计的测量精度。

为此,调节时应做到:(1)望远镜聚焦到无穷远(能接收平行光并聚焦在望远镜的分划板平面上),望远镜的光轴对准仪器的中心转轴并与中心转轴垂直。

(2)平行光管出射平行光,光轴对准仪器的中心转轴并与望远镜的光轴共同位于与中心转轴垂直的同一平面内。

(3)待测光学元件的表面与仪器中心转轴平行。

正确使用测角仪进行角度测量

正确使用测角仪进行角度测量

正确使用测角仪进行角度测量角度测量是很多领域中非常重要的一项任务,无论是在建筑、工程、地理或者其他科学研究中,准确测量角度对于获取准确的数据至关重要。

而测角仪作为一种专门用于测量角度的工具,其正确的使用方法和技巧对于测量结果的准确性起着至关重要的作用。

使用测角仪进行角度测量之前,首先需要对测角仪本身进行校准。

校准测角仪的基本目的是确保仪器本身的准确性和精度。

校准的步骤一般包括水平和垂直校准,这可以通过放置测角仪所在的水平面上,然后调整仪器内部气泡的位置来实现。

如果测角仪没有正确校准,将会导致在实际测量过程中产生误差。

在使用测角仪进行角度测量时,正确的操作技巧也是非常重要的。

首先,需要使用者保持仪器与测量对象之间的水平。

旋转仪器的方向盘,直到仪器与水平面保持平行,确定仪器已经水平。

其次,需要使用者将测量对象的一个端点与仪器上的指针或者刻度对齐,确保参考基准的准确性。

接着,旋转仪器,将视线对准另一个端点或者目标物的角度部分。

最后,读取仪器上所指示的角度数值。

在整个测量过程中,使用者需要保持仪器的稳定和准确对准,以避免产生测量误差。

在特殊情况下,正确使用测角仪进行角度测量可能会遇到困难。

比如,在测量高处或者不可接触的对象时,传统的测量方法可能无法满足需求。

这时候,可以考虑使用倾角传感器等辅助工具,它可以通过放置在被测物体上,直接读取角度数值并传达给使用者,从而实现准确的测量。

此外,在角度测量中,还需要注意仪器本身的精度和误差。

不同型号和品牌的测角仪有不同的精度要求和误差范围,使用者需要根据具体需求选择合适的仪器。

另外,测角仪在使用过程中也需要进行定期的维护和保养,以确保仪器的精度和准确性。

例如,定期检查测量刻度是否清晰,是否需要更换电池等。

只有保持仪器的良好状态,才能够获得准确的测量结果。

综上所述,正确使用测角仪进行角度测量需要遵循一系列的步骤和技巧。

从校准测角仪到实际的测量操作,每个环节都需要注意细节和准确性。

光学测角仪的调整与使用

光学测角仪的调整与使用

光学测角仪的调整与使用
一.光学测角仪简介
光学测角仪是用来测量物体上的各种角度和角度变化的仪器,它的功能是把特定角度的微小变化转换为数量化的电信号,可实现直接测量和检测,也可以用于控制、检测、定位、导航等,是工业和科研的重要设备,可用于运动检测、机器人导航、飞行控制、运动控制等领域。

二.光学测角仪的调整
(1)安装
首先,要将光学测角仪安装到测量位置上,并确保安装固定。

(2)电源
其次,连接电源,检查电源是否符合标准要求;同时要检查电压保护是否足够,以保证设备在使用过程中的安全性。

(3)调校
最后,根据实际要求进行调校。

调校步骤:调整电机的极性,使输出的电压值在推荐范围内;然后调整电流上限,以免设备过载;最后调整角度,使其符合实际需要。

三.使用要求
(1)安全使用
首先,确保设备及其周围环境为安全状态;同时应保持设备的高度稳定,以免受外界的影响,使测量结果准确。

(2)使用方法
其次,根据所需要测量的角度,对设备进行操作;然后采集测量信号,以精确定位的方式读取测量结果;最后检查测量结果的准确性。

(3)保养与维护
最后。

大学物理实验-光学测角仪的调整与使用

大学物理实验-光学测角仪的调整与使用

3. 在实验中选择了绿光和蓝光,而没有选择黄光和紫光,原因是:黄光实际上 有两条靠得很近的谱线,并不知道那条是准确的黄光;紫光的亮度太小,在 实验室灯打开的情况下,不是很明显,测量时容易产生交大的误差;相对之 下绿光是最明显的谱线,而蓝光则作为第二选择。
4. 这里用的最小偏向角法适合于测量混合光中个色光的性质,但我个人认为其 缺点是:在最小偏向角附近的 1 之内,狭缝像都是近乎不变的,这其实会导 致很大的误差,这个误差其实应该加到系统误差中,然而原来的系统误差只 有 1’。基于这个误差,建议以后测量介质对于单色光的折射率的时候,还 是使用极限法,极限法就不会出现最小偏向角法中 1 之大的误差了,误差可 以保持在 1’左右,但是极限法不适合于测量混合光中的各单色光的性质。
=

由公式得
=1.67
【对实验结果中的现象或问题进行分析、讨论】
1. 用反射法测量三棱镜的顶角中,


可以看出测得的结果还是非常的稳定,标准差很小,最后的误差中,系统误 差占了主导。 2. 这里为了比较绿光与蓝光的折射率大小,于是将绿光的标准差精确到了 0.01 位。从实验结果来看,还是较好了说明了石英介质波长越短,折射率越大的 现象。
可以看到,原来的十字的反射像在准线的下方,反射镜转 180 度后,十字的反射 像仍然在准线的下方。也就是说,当望远镜未垂直中心轴时,旋转 180 度后,十 字的想应该在准线的同一方(同时在上面,或同时在下面)。 2. 反射面法线未垂直中心轴的情况,作图如下:
可以看出,如果反射面法线未垂直中心轴,那么两次所得的十字像应该在准线的 上下两面。 3. 若光学测角仪测量角度的精度是 1’,试导出测量顶角 A,最小偏向角 及
(1)
(2)反射法测量三棱镜的顶角 图 3 为反射法测量三棱镜顶角的示意图.将三棱镜放在载物台上,使平行光 管射出的光束投射到棱镜的两个折射面上,从棱镜左面反射的光可将望远镜转至 Ⅰ处观察,使用望远镜微调螺丝,使“╪”准线的中心垂直线对准反射狭缝像, 从两个游标读出方位角读数1 和2,再将望远镜转至Ⅱ处观测从棱镜左面反射的 狭缝像,又可分别读得方位角读数 1′和2′.由图 3 可知,三棱镜的顶角

光学测量系统的调整要点

光学测量系统的调整要点

光学测量系统的调整要点光学测量系统因其高精度和非接触特性而被广泛应用于各个领域,例如制造业、医疗领域和科研机构等。

然而,如果光学测量系统的参数设置不恰当或者调整不当,可能导致测量结果的不准确或者测试仪器的损坏。

因此,正确的调整和优化光学测量系统是确保其正常运行和准确测量的关键。

本文将介绍一些光学测量系统的调整要点。

首先,对于使用光源的测量系统来说,光源的选择是十分重要的。

在选择光源时,应考虑测试对象的特性和测量要求。

不同光源的光谱、亮度和稳定性也会对测量结果产生影响。

因此,合理选择适合测试对象的光源是确保系统精度的第一步。

在光源选定之后,需要对系统的光学路径进行调整。

光学路径的调整包括调整光源位置、调整镜片和透镜的位置等。

在进行调整时,需要注意两个关键点:光源位置与测试平面的交角和镜片的焦距与光源位置的关系。

光源位置与测试平面的交角决定了光的聚焦程度和入射角度。

正确的选择光源位置和交角可以提供最佳的测量效果。

当角度过大或过小时,可能导致光的聚焦效果不佳,从而影响测量的准确性。

此外,还需要注意光源位置与测试平面的距离。

如果距离过远或过近,也会导致测量结果的误差。

另外,镜片和透镜的位置调整也是关键步骤。

镜片和透镜的位置决定了光的成像效果和聚焦程度。

对于成像过程中的像差问题,合理调整镜片和透镜的位置可以提高成像质量。

此外,调整镜片和透镜的焦距也会影响光的聚焦效果和成像距离。

因此,在调整光学路径时,需要仔细调整镜片和透镜的位置,并根据需要选择合适的焦距。

除了光学路径的调整外,光学测量系统还需要进行参数的调整和校准。

参数的调整和校准主要包括相机的曝光时间、增益值和白平衡器等。

在进行参数调整时,需要根据实际测试对象的特性和环境条件综合考虑。

较长的曝光时间可以获取更多的信息,但可能导致图像的模糊。

增益值的调整可以改变图像的亮度和对比度。

白平衡器的调整可以使图像更接近真实场景的颜色。

因此,正确调整相机参数可以提高图像的质量和测量的准确性。

实验报告-光学测角仪的调整与使用

实验报告-光学测角仪的调整与使用

实验报告-光学测角仪的调整与使用一、实验目的1.熟练掌握光学测角仪的各个部件的名称及其性能。

2.了解光学测角仪的调节方法及各种误差消除的方法。

3.掌握操作光学测角仪测量角度的方法。

二、实验仪器与工具1.光学测角仪2.角度比较器3.误差消除平台4.反射平台5.精密经纬仪三、实验原理光学测角仪是一种利用刻度盘及准线测量物体之间角度的仪器。

其基本主要部件有底座、游标台及测斜仪。

光学测角仪具有操作简单、精度高及高度测量等优点,常用于地面或天文测角之中。

光学测角仪的原理是利用光束在光学之中传播方式不变的性质,测量待测物体与校准物体之间的角度。

四、实验操作1.放置基座,将光学测角仪的光源与光学系统安装在基座的平台上。

平台底部应该设置在尽可能水平的地方,并用光学测角仪的水平气泡器对其进行校准。

2.采用来自调整微光源的光束(如果有的话),用反射镜将其反射到毛细准线上的刻度盘。

使用游标测量刻度盘上给出的夹角,并根据需要调整光学系统,使输出值与所需角度匹配。

3.校准误差消除平台。

将角度得出后,将其放置在误差消除平台上,并按照方法手册中给出的标准方法,校准其产生的误差。

4.测量待测物体与校准物体之间的夹角。

使用精密经纬仪测量待测物体与基台之间的角度,然后使用光学测角仪,将经测出的角度与已校准的角度进行比较,并以此确定要测量的夹角。

5.如果需要计算角度损失,则考虑此次测量所产生的误差,并将其与靠近校准物体的已知角度相比较,将其减去。

要精确地进行此项测量,则需要每次使用光学测角仪时都进行校准。

6.记录所得数据,并对其进行分析。

取多次测量的平均值,并按照所需数值与所得结果之间的误差进行报告。

7.在完成实验之后,将光学测角仪完全保持在干燥和稳定的条件下,以便下次使用。

五、实验结论通过本次实验,我们深入了解了光学测角仪的性能和调整方法。

我们在实验过程中也掌握了光学测角仪测量角度的基本方法。

实验不仅使我们学到了新知识,而且增强了我们的实际操作技能,这对于将来从事相关工作将有所帮助。

分光计的调节和使用 (2)

分光计的调节和使用 (2)

实验名称:分光计的调节与使用试验目的:分光计是精确测定光线偏转角的仪器,也称测角仪。

它的调整技术是光学实验中基本技术之一,必须正确掌握.本实验的目的就在于着重训练分光计的调整技术和技巧,并用它来测量三棱镜的偏向角实验原理:1.分光计的结构分光计主要由底座、平行光管、望远镜、载物台和读数圆盘五部分组成。

外形如图7.1.2-1所示。

(1)底座-中心有一竖轴,望远镜和读数圆盘可绕该轴转动,该轴也称为仪器的公共轴或主轴。

(2)平行光管-是产生平行光的装置。

(3)望远镜-观测用,由目镜系统和物镜组成,为了调节和测量,物镜和目镜之间还装有分划板,它们分别置于内管、外管和中管内,三个管彼此可以相互移动,也可以用螺钉固定。

在中管的分划板下方紧贴一块全反射小棱镜,棱镜与分划板的粘贴部分涂成黑色,仅留一个绿色的小十字窗口。

(4)载物台-放平面镜、棱镜等光学元件用。

台面下三个螺钉可调节台面的倾斜角,平台的高度可旋松螺钉升降,调到合适位置再锁紧螺钉。

(5)读数圆盘-是读数装置。

格值为30分。

在游标盘对称方向设有两个角游标。

这是因为读数时,要读出两个游标处的读数值,然后取平均值,这样可消除刻度盘和游标盘的圆心与仪器主轴的轴心不重合所引起的偏心误差。

读数方法与游标卡尺相似,这里读出的是角度。

2.分光计的调整原理和方法调整分光计,最后要达到下列要求:①平行光管发出平行光;②望远镜对平行光聚焦(即接收平行光);③望远镜、平行光管的光轴垂直仪器公共轴。

分光计调整的关键是调好望远镜,其他的调整可以以望远镜为标准。

⑴调整望远镜1)目镜调焦把目镜调焦手轮请轻轻旋出,或旋进,从目镜中观看,直到分划板刻线清晰为止,使眼睛通过目镜能清楚的看到分划板上的刻线。

2)调望远镜对平行光聚焦这是要将分划板调到物镜焦平面上,调整方法是:(a)把目镜照明,将双平面镜放到载物台上。

为了便于调节,平面镜与载物台下三个调节螺钉的相对位置如图。

(b)粗调望远镜光轴与镜面垂直——用眼睛估测一下,把望远镜调成水平,再调载物台螺钉,使镜面大致与望远镜垂直。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【实验原理】
1.三棱镜顶角的测量
(1)自准法测量三棱镜的顶角
图二自准法测三棱镜顶角
图2是自准法测量三棱镜顶角的示意图.利用望远镜自身产生平行光,固定平台(或固定望远镜),转动望远镜光轴(或转动小平台),先使棱镜AB面反射的十字像落在分划板上“╪”准线上部的交点上(即望远镜光轴与三棱镜AB面垂直),记下刻度盘对称游标的方位角读数1、2.然后再转动望远镜(或小平台)使AC面反射的十字像与“╪”准线的上交点重合(即望远镜光轴与AC面垂直),记下读数1′和2′(注意1与1′为同一游标上读得的望远镜方位角,而2与2′则为另一游标上读得的方位角),两次读数相减即得顶角的补角.180°-,可以证明
光学测角仪的调整与使用
姓名:王航班级:F*******学号:**********
同组姓名:指导教师:助教06实验日期:2008.5.26 18:00
【实验目的】
1.了解光学测角仪的主要构造,正确掌握调整光学测角仪的要求和方法;
2.测定三棱镜的顶角,观察三棱镜对汞灯的色散现象;
3.测定玻璃三棱镜对各单色光的折射率
可以看到,当望远镜未垂直中心轴时,旋转180度后,十字的想应该在准线的同侧。
由此可以看出,如果反射面法线未垂直中心轴,那么两次所得的十字像应该在准线的异侧。
3.若光学测角仪测量角度的精度是1’,试导出测量顶角A,最小偏向角 及折射率n的误差公式,并估算测定n的精度。

故有:
顶角A的误差公式为:
最小偏向角 的误差公式为:
二、试验感想
1.用反射法测量三棱镜的顶角中, , 。由此分析,此次试验中主要误差来源还是仪器的系统误差。
2.在测量最小偏向角时,我采取了选择绿光作为测量光线,这是因为黄光实际上有两条靠得很近的谱线,并不知道那条是准确的黄光;紫光的亮度太小,在实验室灯打开的情况下,很难观测到这条谱线。
3.在实验中看到:波长越小的光,折射率越大,偏向角也就越大,但是变化还是不会特别大。利用这个实验和介质折射率对于光的波长的关系可以用于测量未知光的波长或频率,也是用于探索未知天体的元素的基本方法之一。
15°10′
50°42′
144°57′
195°9′
2
53°12′
104°35′
51°28′
233°11′
284°34′
3
97°29′
148°34′
51°14′
277°27′
328°51′
于是可得平均值:
最后得
= (1
由公式得
=1.65(1
该结果与玻璃对绿光的折射率1.51比较接近,实验误差在可以接受的范围内。
折射率n的误差公式:
其中 , ,
【试验总结】
这个试验可以说是我所选试验当中最难操作的一个。且不提调整光学测角仪中的艰辛,就是找到狭缝这一个简单的操作在我视力的影响下都十分困难。但是在助教、同学的帮助下我终于完成了这个试验。我想,从这个试验中我不仅仅学会了操作一种仪器或者是学会了一些原理,更重要的是我在这个试验的过程中我体会到了战胜困难,克服障碍的乐趣。这种锲而不舍的精神将在我今后的学习、工作中给我最大的帮助。最后再次感谢助教老师与和我一起做试验的同班同学们。
195°01′
195°02′
算得的顶角值
60°0’45”
60°0’45”
6Hale Waihona Puke °0’45”59°59’30”
59°59’15”
59°59’15”
于是可得平均值:
由贝塞尔公式求出
合成不确定度为u= =1’16’’
相对不确定度为
最后得
2、测量汞灯各单色光的最小偏向角
以下是对绿光的测量
角度
绿光
狭缝
算得的
1
323°59′
1
2
3
4
5
6
135°02′
135°00′
135°01′
134°57′
134°58′
135°05′
315°02′
315°01′
315°02′
315°05′
315°03′
315°04′
15°01′
15°00′
14°58′
15°01′
15°03′
15°10′
195°00′
194°58′
195°02′
195°03′
(1)
(2)反射法测量三棱镜的顶角
图3为反射法测量三棱镜顶角的示意图.将三棱镜放在载物台上,使平行光管射出的光束投射到棱镜的两个折射面上,从棱镜左面反射的光可将望远镜转至Ⅰ处观察,使用望远镜微调螺丝,使“╪”准线的中心垂直线对准反射狭缝像,从两个游标读出方位角读数1和2,再将望远镜转至Ⅱ处观测从棱镜左面反射的狭缝像,又可分别读得方位角读数1′和2′.由图3可知,三棱镜的顶角
(2)
图三反射法测三棱镜顶角
2.由各单色光的最小偏向角求折射率:
通过光的反射定律和折射定律可以求得折射率n
(3)
式中i1,i2,min分别为某一单色光的入射角、折射角和最小偏向角,则为三棱镜的顶角.
【实验数据记录、实验结果计算】
1.用反射法测量三棱镜的顶角
调整好仪器后按照试验要求测量数据,所得结果如下
【附录】
思考题
1.用反射法测量三棱镜顶角时,为什么必须将三棱镜顶角A置于载物台的中心附近?式作图说明之。
可知如果顶角A离圆心越远,那么在盘上所读得的角度对有所偏大。所以顶角最好放在载物台中心的位置。
2.作图说明,当望远镜未垂直中心轴或双面反射镜的反射面法线未垂直中心轴而进行调整时,每转双面镜180度一次,准线与十字反射像可能的相对位置及其变化规律。
【对实验结果中的现象或问题进行分析、讨论】
一、误差分析
1、用反射法测量顶角中,我们需要将三棱镜的顶角定位于载物平台的中心,但是试验的器材上并没有准确地将这个中心标出,这将造成一定的误差。具体的定性分析可以参考课后的思考题。
2、测量时,狭缝的宽度也会对测量结果造成影响。在我此次测量中,由于我本身视力不佳,在试验中看到的狭缝总是十分模糊,这也造成了一定的影响。
