总结沉积环境的识别标志
沉积环境的主要判别标志
化学成因的沉积构造：由结晶、溶解、沉淀等化学作用形成的沉积构造，其中，大多数是在沉积物压实和成岩过程中生成的,属于次生沉积构造。
生物成因的沉积构造：生物活动或生长而形成的构造（原生）。
二、物理成因的沉积构造
（一）流动构造
（1）层面构造
B、波浪波痕是由波浪作用于床沙表面而产生的波痕，据其对称程度可分为：对称波浪波痕和不对称波浪波痕。
对称波浪波痕：是由水体振荡运动形成、流体质点在表面呈园形轨道，向下变为来回运动，反复作用结果形成“人”字形内部构造和对称形态。
不对称波浪波痕：是由水体运动时往复速度不同而造成的。在滨岸地区，由于水体运动受海底摩擦作用的影响，波浪向陆的速度大于向海运动的速度，故波痕形成方式和单向水流的波痕相似，内部只有一个方向的前积层。可以按直线形流水波痕的描述方法进行。
巨型水流波痕：波长大于30m，波高可达数米，波痕指数大于30。波脊以直线形为主，多分布在较深的浅海和大型河流中。
逆行砂丘：浅水急流(Fr>1)，其水面波形与底形波痕一致（属同相波），与一般波痕形成作用相反，背流面一侧侵蚀，向流面一侧进行堆积。所以实际上它是向上游方向移动的，故称为逆行沙丘。它多见于海滩、潮坪、河流环境。
与平行层理伴生出现，即分布在平行层理的层面上，是急流环境的良好标志。分布于海滨、湖滨、三角洲平原和浊流沉积中。
4.冲刷痕
水流在泥质沉积物表面冲蚀出来的痕迹称为冲刷痕，风化露头上，在其上覆砂岩层的底面以凸起的铸型保留下来。包括槽铸型（槽痕）、纵向脊（沟铸型）。
A-3(waverip,单向水流波痕作用).mov－“见动画”
2.细流痕
由细小水流的刻蚀作用所形成的表面侵蚀痕迹。当沉积物表面暴露时，水便从沉积物中溢出，形成细水流，侵蚀而形成细流痕。
判别沉积环境的标志
微晶岩 锡石、萤石、白云母、黄玉、电气石（蓝色）、黑钨矿
中性及基性 岩浆岩
变质岩
再改造的 沉积岩
普通辉石、紫苏辉石、普通角闪石、透辉石、磁铁矿、钛 铁矿
红柱石、石榴石、硬绿泥石、蓝晶石、矽线石、十字石、 绿帘石、黝帘石、镁电气石（黄、褐色变种）
锆石（圆）、电气石（圆）、金红石、重晶石
3.沉积岩的结构
典型的超咸水环境
藻席和叠 层石特征
层状隐藻席 不连续的柱状体
反映潮汐、波浪弱的沉积环境 反映潮汐、波浪强的沉积环境
痕迹化石是判断沉积环境的良好标志。
进食迹
居住迹
觅食迹
爬行迹
似海藻迹 双杯迹
停息迹
痕迹化石是判断沉积环境的良好标志。
包括颗粒本身的结构、充填物的结构以及颗粒与充填物间 的关系。
颗粒的支撑性是判别流体流动性质的重要标志： 颗粒支撑——牵引流 杂基支撑——重力流或密度流
颗粒的球度和圆度与颗粒本身的性质（成分、结构、物理 性质）等有关，因此，不能把球度和圆度的好坏简单地归因 于搬运中的磨蚀作用。 粒度特征可反映沉积作用的流体力学性质 ，并可作为环 境标志之一。粒度分析，是一种重要的相分析手段。（详见 粒度分析部分）
部分古生物与沉积环境积环境或水体深度
生活习性 生活环境
有孔虫蜓
海绵、古杯、层孔虫、珊瑚、 苔藓
多为海洋环境，底栖生活，少数为浮游生活离岸 不远的正常盐度、清水旋回性海洋环境，水深 20~70m。
多生活在海洋、底栖固着生长温暖浅海，水深 30~50m；固着生长沉积缓慢浅海，温暖、浊度低； 固着生长水体安静、清洁、温暖，盐度 2.7%~4.8%，浅潮坪环境
（一）上层面构造
1.波痕
2.剥离线理构造
沉积岩沉积相2 沉积环境的判别标志(1)
二、化学成因构造及指相意义
1、结晶构造 2、压溶构造 3、增生与交代构造
1、结晶构造
（1）晶体印痕与假晶 （3）鸟眼与窗孔构造 （4）示顶底构造
2、压溶构造
（1）缝合线 （2）叠锥构造
3、增生与交代构造
（1）结核 （2）葡萄状构造
结核成因分类
（1）同生结核：与沉积作用同时形成的，如现代海底的Fe、Mn结核，结 核不切穿层理，而是层理绕过结核呈弯曲状。
（2）成岩结核：成岩阶段物质重新分配的产物。它既可以切穿层理，又 可见层理绕过结核呈弯曲状。
（3）后生结核：形成于沉积物固结成岩以后，常沿裂隙带和层理分布， 故它切穿层理而无层理弯曲现象。
同生结核
后生结核
成岩结核
假结核
结核的研究意义
（1）结核可以作为对比标志，用于划分 对比地层。 （2）结核可以作为地球化学相的标志。 （3）结核可以作为直接找矿标志。
1、流动构造 2、准同生变形构造 3、暴露成因的构造
1、流动构造
波痕 冲刷痕 压刻痕-沟痕 剥离线理构造 层理 叠瓦状构造
（1）波 痕
浪成波痕 流水波痕 风成波痕
流水波痕
波脊形态的变化主要与水深和流速有关。一般来说， 随着水深减小和流速增大，波脊形态由简单变复杂， 由连续变断续。
（2）冲刷痕
第二节 颜色标志
➢ 颜色是沉积岩最直观、最醒目的标志。 ➢ 按成因可分为继承色、自生色和次生色。
灰色和黑色：还原～强还原环境 红、棕、黄色：氧化~强氧化环境 绿色：弱氧化~弱还原环境
第三节 沉积构造标志
沉积构造是沉积物和沉积岩中最常见的 而又最容易直接观察到的主要特征之一。
确定沉积环境 实际分析恢复水流系统、水流状态
沉积环境的主要判别标志
成的构造。
流动构造是最重要和最常见的沉积构造。
(1)层面构造在沉积岩的顶面或底面上形成的构造。
如：波痕、细流痕、剥离线理、冲刷痕、压刻痕。
1. 波痕由水流、波浪或风的作用，在沉积物表面形成的波状起伏痕迹。
波痕的内部构造及形成机理及实例前积纹层形态及其控制因素随介质能量的减弱和悬浮载荷的增加，前积纹层形态：直线型→切线型→凹型→S型波痕的大小、形态、对称性、介质类型各有不同。
按介质类型分为：A.水流波痕;B.波浪波痕;C.干涉波痕和改造波痕;D.弧立波痕;E.风成波痕按波脊形态，分为5－6类：随水深减小和流速增大，直线形→波曲形→链形→舌形→新月形→菱形。
水流波痕按大小分为：大型水流波痕：波长60～30cm,波高为6～，波痕指数大于15。
主要产生于中、粗粒床沙中。
巨型水流波痕：波长大于30m，波高可达数米，波痕指数大于30。
波脊以直线形为主，多分布在较深的浅海和大型河流中。
逆行砂丘：浅水急流(Fr>1)，其水面波形与底形波痕一致（属同相波），与一般波痕形成作用相反，背流面一侧侵蚀，向流面一侧进行堆积。
所以实际上它是向上游方向移动的，故称为逆行沙丘。
它多见于海滩、潮坪、河流环境。
B、波浪波痕是由波浪作用于床沙表面而产生的波痕，据其对称程度可分为：对称波浪波痕和不对称波浪波痕。
对称波浪波痕：是由水体振荡运动形成、流体质点在表面呈园形轨道，向下变为来回运动，反复作用结果形成“人”字形内部构造和对称形态。
不对称波浪波痕：是由水体运动时往复速度不同而造成的。
在滨岸地区，由于水体运动受海底摩擦作用的影响，波浪向陆的速度大于向海运动的速度，故波痕形成方式和单向水流的波痕相似，内部只有一个方向的前积层。
可以按直线形流水波痕的描述方法进行。
不对称浪成波痕和水流波痕的区别：①浪成波痕的波脊多出现分叉与会合的特点,水流波痕波脊则多中断并被别的脊代替；②浪成波痕的波长多小于, 波痕指数（RI） <15, 而水流波痕的RI>15,浪成波痕的对称指数RSI <, 而水流波痕的RSI >；③浪成波痕的前积纹层往往表现为成束的分枝状, 并且通过波谷延伸到相邻波痕的翼部上。
5 沉积环境的判别标志
第五章沉积环境的判别标志5.1 基本概念5.2 物理标志5.3 岩石矿物、地球化学标志5.4 生物标志5.1 基本概念—沉积环境（相）分析：对指示环境的标志进行分析，与沉积环境模式进行比较，从而恢复古代沉积环境的方法。
—成因标志：指具有成因意义，能反映其形成环境条件的各种特征。
概括起来可归属为物理的、化学的、生物的三方面标志。
—沉积构造：由沉积物的颜色、成分、结构的不均一性而形成的岩石宏观特征。
其规模一般较大，多在野外露头上及岩芯中可直接进行观察和测量。
原生沉积构造—据其形成时间可划分为次生沉积构造物理成因的沉积构造—据其成因性质可分为化学成因的沉积构造生物成因的沉积构造。
5.2 沉积环境的物理标志—5.2.1 流动构造—1.层面构造—2.层理及定向构造—5.2.2 准同生变形构造5.2.1 流动构造—概念：是沉积物在搬运和沉积过程中，由于介质的流动而在沉积物表面或内部形成的构造。
（是最重要和最常见的沉积构造）—1.层面构造—2.层理及定向构造1.层面构造—在沉积岩的顶面或底面上形成的构造：（1）波痕（2）细流痕（3）剥离线理（4）冲刷痕（5）压刻痕（6）暴露构造波痕（ripples)—由水流、波浪或风的作用，在非粘结性沉积物表面形成的波状起伏痕迹。
水流波痕的内部构造及形成机理侵蚀和搬运为主，由较细物质沉积形成越过波脊的悬浮物质沉降而形成前积纹层形态及其控制因素—随介质能量的减弱和悬浮载荷的增加，前积纹层形态：直线型切线型凹形S型水流波痕的平面形态及分类水流波痕的平面形态与水深-流速的关系直线形波曲形通常具较长的脊，形态大致对称，起伏较面较平缓。
可以向下游也可保持原通常是向上发育在海滩流等环境中常以丘交错层记录中。
逆行沙丘Fr>1，在松散砂质表面上形成的一种与水面波同相位的沙丘状构造。
浪成波痕内部构造Sunday, December 28, 2014据其对称程度可分为：对称浪成波痕(A)、不对称浪成波痕(B)对称浪成波痕：是由水体振荡运动形成，流体质点在表面呈圆形轨道，向下变为来回运动，反复作用结果形成“人”字形内部构造和对称形态。
沉积环境判别标志（2-2）
•纵向脊（沟铸型）：出现于浊积岩和冲积相–砂岩层面上：–砂岩底面上（铸型）：脊与沟铸型•细流痕（渠迹）：•压刻痕：沟痕(铸型)、Ｖ型痕(铸型)、戳痕(铸型)、弹跳痕(铸型)。
弹跳痕Ｖ型痕沟痕：戳痕浊积岩一）物理参数—同生变形构造••负载构造(重荷构造)—火焰状构造•球枕状构造：•包卷层理（旋卷层理）：•滑塌构造：见于浊流、潮汐、曲流砂坝等•碟状构造（泄水构造）•砂岩脉和岩床•干裂一）物理参数—暴露成因构造•雨痕和冰雹痕•帐篷构造（锥形构造）：–反复干裂收缩成因；–碳酸盐岩中硬石膏水化石膏引起溶蚀或膨胀垮塌而成；–温差效应岩石膨胀性不同而破碎而成；–晶体生长引起岩石膨胀而成；–潮上带、萨布哈环境•晶体印痕与假晶：一）物理参数—化学成因的沉积构造石盐假晶•生物扰动构造一）物理参数—生物成因沉积构造•生物遗迹构造——生物扰动构造特例•叠层石（Stromatolites ）波状叠层石柱状叠层石穹状叠层石生物生长或层理构造•SH发育于潮汐与波浪强的地带，延伸方向与海岸线方向垂直，与潮汐和波浪冲刷方向一致；•叠层石群呈带状分布平行于海岸线，单一叠层石缓侧向着岸线、陡侧迎向波浪图5－28 叠层石形态类型分布图5－29 叠层石类型与水深分布•植物根迹•鸟眼构造（窗格或筛状或网状构造、雪花状构造）：•因干涸收缩、气泡逃逸、水滴、藻类腐烂、硬石膏溶解、成岩作用等后充填亮晶；•多产于潮上带、潮间带一）物理参数—复合成因构造•层状晶洞构造：–孔洞沿平行于层面并成群出现，底平坦而顶部呈不规则的指状分叉；–孔洞被微晶方解石和亮晶方解石充填；–常见于潮上坪或潮间坪或泥丘等•软体生物腐烂及生物潜穴形成的孔洞；•沉积物失水或生物腐烂引起坍塌而成孔洞；•海底胶结的介壳下面形成遮蔽孔等；•席状裂隙：–可显出示顶构造：孔隙下部为泥晶或硅泥，上部为亮晶、空洞或正延性玉髓、石英；–孔隙充填亮晶方解石——斑马状构造；–形成于潮上带或潮间带气候干湿交替。
5-3 第五章 沉积环境的判别标志
第五章沉积环境的判别标志第五章沉积环境的主要判别标志第一节沉积构造标志第二节岩石结构和粒度标志第三节岩矿成份和地球化学标志第四节生物标志第五节古水流的判别标志及其环境意义第二节岩石结构和粒度标志一、岩石结构标志二、粒度分布特征及其环境意义（一）粒度分析的主要方法（二）颗粒粒级的划分（三）粒度曲线和粒度参数（四）粒度参数散点图（五）C－M图解（六）粒度参数的环境判别公式一、岩石结构标志碎屑岩的结构包括三方面内容，即：碎屑颗粒的特点（粒度、形状及颗粒表面结构）填隙物（包括杂基和胶结物）特征碎屑颗粒与填隙物之间的关系（即支撑和胶结类型）。
一、岩石结构标志--1．碎屑颗粒特征碎屑颗粒特征包括圆度、球度、粒度、分选性以及颗粒的表面结构圆度也称磨圆度，是指碎屑颗粒的原始棱角被磨圆的程度，它是碎屑的重要结构特征。
颗粒的圆化程度一般取决于粒度大小、物理性质及磨蚀历史。
如在一定距离内，较大的颗粒一般比较小颗粒圆化得好；硬度较小的石灰岩比硬度较大的石英颗粒圆化好；经长距离搬运或长时间的磨蚀比短距离搬运或短时间的磨蚀的磨圆度好。
另外搬运介质和搬运方式对颗粒圆度也有影响。
如颗粒在风力中搬运要比在水中搬运更容易磨圆，而冰川的搬运则不易发生圆化作用。
一、岩石结构标志--1．碎屑颗粒特征颗粒的球度是指颗粒近于球体的程度。
被搬运颗粒的球度与颗粒本身的性质有关，如石英颗粒无解理，故搬运愈远，球度愈大，而片状的云母，虽经远距离搬运，其球度也可能较低。
在搬运过程中，不同球度的颗粒表现不同，球状大的颗粒易滚动搬运，球状小的片状颗粒易悬浮搬运。
颗粒表面结构是颗粒表面的形态特征。
一般主要观察表面的磨光程度及表面刻蚀痕迹两个方面。
由于碎屑颗粒的表面结构在揭示侵蚀、搬运作用和沉积作用中有着一定的意义，尤其是近期在通过用电子显微镜研究颗粒表面结构来识别沉积环境方面有了较大进展，因此受到愈来愈多的重视。
一、岩石结构标志--2．填隙物特征沉积岩的填隙物包括杂基和胶结物。
第五章 沉积环境的主要判别标志(7-8)
第一节 第二节 第三节 第四节 第五节 沉积构造标志 岩石结构和粒度标志 岩矿成份和地球化学标志 生物标志 古水流的判别标志及其环境意义
1/47
第三节 岩矿成份和地球化学标志
一,岩矿成份标志 1.陆源碎屑成分 2.自生矿物和特殊岩石类型 二,地球化学标志 1.元素地球化学在沉积环境分析方面的应用 2.稳定同位素在沉积环境分析中的应用
从深海采到锰结核到船上的情景
针铁矿(0-10m, 大于270C)一般形 成在较浅水区(包 括滨海,湖盆). 鲕绿泥石(1050m,25-270C , 多见于滨海. 鲕状赤铁矿(3540m,25-270C), 多见于滨海. 海绿石和磷块岩 (125-250m,10150C),多见于浅 海.
12/47
21/47
方法
碳同位素国际标样采用PDB (美国南卡罗来纳州白垩纪Pee Dee组的箭石. 氧同位素国际标样采用SMOW (标准平均大洋水),在与古温 度有关的碳酸盐样品的氧同位素 分析中习惯采用PDB . 硫同位素国际标样采用CDT (铁陨石中的陨硫铁).
2.稳定同位素 (1)古温度测定 (2)古气候分析 (3)古盐度测定
4/47
(1)利用矿物的标型特征分析母岩类型 矿物标型特征:指不同成因的同种矿物,由 于形成时物理,化学条件的不同,因而在化学组 成,晶形和物性上存在的差异性. 如沉积岩中的石英,可以据其包裹体,消光 类型,晶体形态和多晶现象等标志区分母岩类 型. 阴极发光显微镜的发明和应用,使对原来认 为是无标型特征的单晶石英颗粒等,也可确定其 成因类型.
11/47
大洋锰结核矿成因之谜
1873年,"挑战者"号从海底捞 上来几块像黑煤球的硬块.后 来,经过化验分析,才知道它 不是化石,而是含有大量锰, 铁,铜,镍,钴等元素的矿 石.叫"大洋锰结核".20世纪 70年代后,世界上有条件的海 洋国家,投以巨资,对大洋锰 结核矿进行调查,研究其开发 的可能性.
5-1_沉积环境的主要判别标志(1-2)
纵向脊（沟铸型） 由一系列平行水流方向的 紧密排列的连续低脊。
纵向脊 沟铸型
在砂岩层面上：脊窄尖、沟宽圆
在底面上（铸型）：脊宽圆，沟窄深
第一节 沉积构造标志
一、沉积构造的概念及分类 二、物理成因的沉积构造 （一）流动构造 （1）层面构造 1. 波痕 2. 细流痕 3. 剥离线理 4. 冲刷痕 5. 压刻痕 （2）层理构造 1. 层理构造的术语 2. 层理构造的类型 （3）再作用面构造 （二）准同生变形构造 （三）暴露构造
33/54
第五章-2 沉积环境的主要判别标志
第一节 沉积构造标志 一、沉积构造的概念及分类 二、物理成因的沉积构造 三、化学成因的沉积构造 四、生物成因的沉积构造
34/54
一、沉积构造的概念及分类 二、物理成因的沉积构造 （一）流动构造 （1）层面构造 （2）层理构造 1. 层理构造的术语 2. 层理构造的类型 （3）再作用面构造 （二）准同生变形构造 （三）暴露构造
波脊与波谷颗粒粗细
24/54
25/54
A-3(waverip,单 向水流波痕作 用).mov －“见动画”
26/54
层面构造 1. 波痕 2. 细流痕 3. 剥离线理 4. 冲刷痕 5. 压刻痕
27/54
2. 细流痕
由细小水流的刻蚀作用所形成的表面侵蚀痕 迹。当沉积物表面暴露时，水便从沉积物中 溢出，形成细水流，侵蚀而形成细流痕。 细流痕具有不同的形状，如树枝状、网 状。指示沉积物表面间歇短期暴露。常见于 潮间带、海滩、湖滨、泛滥平原。
按波脊形态，分为5－6类：随水深减小和流速增大， 直线形波曲形 链形 舌形新月形 菱形。
直线形
水流波痕实例
水流方向
波曲形
13/54
沉积相的主要鉴别标志
沉积相的主要鉴别标志我们都知道，相标志主要有：岩石学标志、古生物标志、地球化学标志、测井相标志、地震相标志等。
其中，岩石学标志包括：岩石的颜色、成分、结构、沉积构造等等。
岩石学标志1 岩石的颜色特征颜色是沉积岩最直观、最醒目的标志，是沉积环境的良好指示剂。
沉积岩的颜色变化，除取决于成分外，还与其沉积环境密切相关，因此，在判别沉积环境时，沉积岩的颜色具有非常重要的作用。
例如，若某研究区岩石以灰色、灰绿色和深灰色为主，泥岩为深灰色、灰黑色或黑色，无水上氧化条件下的红色沉积和湖岸线过渡带内的杂色泥岩，表现为还原条件下的暗色特征，表明碎屑物沉积时处于水下环境。
2 岩石的成分特征利用岩石薄片进行粒度成分分析，得出成分成熟度。
若矿物成熟度低，则表明为物源稳定的低能沉积环境。
3. 岩石的结构特征沉积物的粒度分布受沉积时水动力条件的控制，是反映原始沉积状况的直接标志，可直接提供沉积时的水动力条件，为沉积环境分析提供重要依据。
概率累积曲线可以较好地区分砂体的搬运性质和水流强弱，有无回流等特点。
砂体的搬运方式可以分为滚动、跳跃和悬浮搬运三类，在曲线上可分别连成各自的线段，组成三个次总体。
线段的斜率反映了该次总体的分选性，斜率陡，分选性好；斜率缓，分选性差。
4 岩石的构造特征1）层理构造(l) 水平层理：主要发育于页岩、粉砂质泥岩、泥质粉砂岩中。
其纹理细清晰且彼此平行，表明是在低能环境的低流态中，由悬浮物质沉积而形成，流间湾沉积中常见。
(2) 平行层理：由砂质沉积物组成，是层面具剥离线理的水平层理。
代表一种较强的水动力条件，分流河道等沉积环境中常见(3) 交错层理：是指细层与层系界面呈角度相交的层理。
常见的交错层理主要有沙纹交错层理、板状交错层理、槽状交错层理等，在水下分流河道及河口坝等沉积中非常常见，在分流间湾沉积中也可见到沙纹交错层理。
(4) 透镜状层理：透镜状层理的特点是砂质透镜体被包围在泥岩之中。
一般出现在砂泥呈互层段，它们是在泥、砂都有供应和较活跃的水动力条件与缓慢或停滞水动力条件相互交替的情况下形成的。
沉积环境的主要识别标志
结核构造，葡萄状构造
生物成因构造
足迹，爬迹，潜穴，钻孔，植物根痕
xJU岩 矿 标 志
沉积物结构 组份
结构组份可以反映沉积历史、物源及沉积介质的特征。
石英砂岩表示浅水高能环境（海滩环境）；鲕粒灰岩反映水质清 洁的动荡浅水环境；富含长石、岩屑反映快速沉积场所（断陷盆 地）；泥状灰岩反映低能的沉积条件。
沉积环境的主要识别标志
物 理 成 因 构 造
沉积物的颜 色
浅色：有机质低；多为浅水、动荡和氧化条件； 暗色：有机质咼；多为深水或静水和还原环境； 岩石中有铁离子时，紫红色反映强氧化条件，暗绿色则反映相对 还原的沉积环境。
沉积物的结 构
结构特征：粒度、圆度、分选、定向性和支撑类型。 粒度粗、圆度高、分选好、颗粒支撑反映较高能量的沉积条件。 粒度细、圆度低、分选差、杂基支撑反映较低能的环境。
自生矿物
海绿石、磷灰石反映浅海沉积环境；石膏、岩盐等蒸发岩反映盐 度过饱和的干旱气候条件；黄铁矿反映缺氧还原的沉积条件。
其
/、 它 标 志
海滩沉积多为带状或席状；三角洲和海底扇多呈扇状；浊流沉积具鲍马序列； 曲流河局二元结构
原生沉积构 造
层面构造：波痕、冲刷痕、压刻痕及一些暴露标志（泥裂，刨痕） 层理构造：水平层理、平行层理、交错层理、递变层理、粒序层 理、韵律层理、均质层理、块状层理。
准同生变形构造：负载构造、球状构造、枕状构造、包卷层理、 滑塌堆积。
化 学 构 造
结晶构造
晶痕和假晶，鸟眼构造，示底构造
压溶构造
缝合线构造，叠Biblioteka 构造
5-3_沉积环境的主要判别标志(5-6)
3/56
－“见动画”
石盐假晶实例
石盐假晶
石盐假晶
4/56
2. 鸟眼构造
5/56
概念：在泥晶、斑晶白云岩或灰岩中，常见有1－ 3mm大、多平行层理排列、似鸟眼状、被亮晶方解石 或硬石膏充填（或未被充填）的构造。 一般是成群密集出现，故又叫网格状构造或窗格状 构造。 又常见于暗灰色泥晶灰岩中，又叫雪花构造。 其成因主要有三种解释： （1）气泡作用，位于潮间带上部，沉积层中所含 空气，以及有机质分解时产生的气体形成。 （2）收缩作用，潮上带沉积物中，因蒸发失水收 缩而成的空隙。 （3）藻类腐解作用，潮间带，被埋藏的藻类腐烂 后所形成的空洞。
3. 生物扰动构造
24/56
生物在沉积物表面 或内部扰动沉积物的 痕迹。 强烈时，使 原生沉积构造遭到破 坏。 所以，生物遗迹也 属于生物扰动构造。 斑状构造是指生物 活动而使一些颜色、 结构或成分与周围沉 积物不同的斑块。
生物扰动构造实例
25/56
4. 植物根迹
26/56
在三角洲平原、冲积平原、沼泽、海滨平原等大陆 环境中，植物死后，留在沉积物中的根成为植物根痕 迹。可以经碳化或硅化后保存下来，也可能是腐烂分解 后的空洞被泥沙充填成为铸型。
1. 生物遗迹构造
生物生活的运动、居 住、觅食、摄食等在 沉积物表面或内部所 遗留的痕迹，又称遗 迹化石。包括： 足 迹、爬迹、停息迹、 潜穴、钻孔等。赛拉 赫（Seilacher）和赫 克尔（Hekel）等人 先后根据不同环境中 的遗迹，划分了各种 遗迹相（右图5种与 环境）。
10/56
生物遗迹构造实例：逃逸构造
粒度分析的意义：
(1) 确定介质的类型； (2) 判断介质的能量； (3) 确定搬运方式； (4) 确定沉积方式。
沉积环境的判别标志课件
安山岩 玄武岩
重矿物 辉石、角闪石
轻矿物
安山岩或玄武岩岩屑、中性和基性斜长 石
橄榄岩 重矿物 尖晶石、铬铁矿、橄榄石、紫苏辉石
辉长岩 轻矿物 基性岩岩屑、基性斜长石、蛇纹石
变质岩
重矿物 蓝晶石、十字石、硅线石、石榴石 轻矿物 具波状消光和镶嵌结构的石英
沉积岩
重矿物
锆石(圆)、金红石、石榴石、电气石(较 圆)
沉积环境的判别标志课件
(3) 古水深标志
一般方法：古生态法和遗迹化石标志 原理：元素的聚集和分散与水深和离岸距 离有一定的关系。
由滨岸向深海，Fe、Mn、P、Co、Ni、 Ca、Zn、Y、Pb、Ba 、Cu增加，其中Mn、Ni、 Co、Cu元素含量升高趋势特别显著。
沉积环境的判别标志课件
2、稳定同位素在分析沉积环境中的应用
沉积环境的判别标志课件
试对比四种胶结类型在颗粒接触关系、颗粒 间连接方式、颗粒支撑性质、填隙物数量及压 实压溶强度的特征。
沉积环境的判别标志课件
碎屑颗粒支撑类型
沉积环境的判别标志课件
试对比颗粒支撑和杂基支撑在流体性质、搬运方式、 沉积特点、水动力条件、沉积环境、颗粒接触关系、 粒间填隙物特征、油气储集性能等方面的差异。
不同成因碎屑沉积的累积曲线
沉积环境的判别标志课件
0.001
mm
概率值累 积曲线
沉积环境的判别标志课件
海滩砂的 粒度概率图
海滩沙丘砂的 粒度概率图
沉积环境的判别标志课件
波浪带浅海砂 的粒度概率图
密西西比河三角洲 河口砂坝及河道砂
的粒度概率图
沉积环境的判别标志课件
现代河道砂 的粒度概率图
浊流沉积的 粒度概率图
沉积相的成因标志综述
沉积相的成因标志综述沉积相成因标志是指具有成因意义、能反映其形成条件的各种标志。
这些特征一般都是沉积岩的原始特征，其中包括沉积岩的颜色、类型、结构和构造、新生矿物和岩石、沉积地球化学和同位素地球化学、生物化石和古生态、接触关系、沉积序列以及沉积岩体的形态分布等，概括起来可归属为物理的、化学的和生物的三方面标志。
沉积相的判别标志主要有以下几种标志：沉积构造标志；岩石结构和粒度标志；岩矿成分和地球化学标志；生物标志及古河流的判别标志。
分述如下：1 沉积构造标志沉积构造是沉积物中最常见的宏观特征之一，是由沉积物的成分、结构、颜色的不均一性而形成的岩石宏观特征。
根据其形成时间可划分为原生沉积构造和次生沉积构造。
原生沉积构造是指在沉积物沉积时或者沉积后不久，即在其固结以前所形成的构造。
它保存了能反映有关沉积时期的沉积介质性质和能量条件等方面的信息。
原生沉积构造是划分沉积相、判别沉积环境的重要标志。
次生沉积构造是指在沉积物压实或成岩过程中形成的的沉积构造，它可以反映成岩环境。
根据沉积构造的成因性质可分为三类：物理成因的沉积构造；化学成因的沉积构造；生物成因的沉积构造。
1.1 物理成因的沉积构造物理成因的沉积构造包括流动构造、准同生变形构造和暴露构造1.1.1 流動构造流动构造是最重要和最常见的沉积构造，是指沉积物在搬运和沉积过程中由于介质的流动在沉积物表面及内部形成的各种构造现象。
它包括层面构造、层理构造、再作用面构造。
（1）层面构造是保存在沉积岩层面（顶面或底面）上的各种特征，主要有波痕、细流痕、剥离线理、冲刷痕、压刻痕。
（2）层理构造是沉积物的最重要的特征之一，它是沉积物的成分、颜色、粒度在垂直于沉积物表面的方向上显示出来的特征。
它包括纹层、单层、层组。
层理的构造类型：根据层理的形态和成因类型，包括成分、内部构造、纹理与单层的形态等将层理的构造划分为交错层理、爬升波痕层理、递变层理、平行层理、水平层理、均匀层理、脉状、波状、透镜状层理、砂泥互层水平层理、韵律层理。
5-2 第五章 沉积环境的判别标志
第五章沉积环境的判别标志（二）准同生变形构造指在同生期或成岩期以前，当沉积物还处于塑性状态时，在物理作用影响下发生变形而形成的构造。
引起沉积物发生变形的作用包括:♣差异负载作用♣超负载作用♣沉陷作用♣滑塌或滑动作用♣液化作用♣拖曳作用。
（二）准同生变形构造1.负载构造2.球枕状构造3.包卷层理4.滑塌构造5.砂岩岩墙和岩床6.碟状构造（二）准同生变形构造--1.负载构造负载构造:又称重荷构造，是发育在覆于泥岩层之上的砂岩底面上的一种底痕。
其形状不一，一般呈圆丘状或不规则的瘤状突起，排列杂乱，大小不一，可从几厘米－几十厘米，突起高度几毫米－十几厘米。
与负载构造有关的另一种构造是火焰状构造，其特征是下伏的泥质物呈尖舌状或牛角状挤入上覆的砂质层中。
负载构造是砂层沉积在饱含水的塑性泥层上，在差异负载作用下形成的，常见于浊流沉积中。
重荷构造3/21思考：与冲刷痕的槽铸型比较（二）准同生变形构造---2.球枕状构造在泥质层之上的砂岩层底部，砂质层断开并陷入到下伏泥质层中，形成一些紧密或稀疏排列的球状或枕状体。
（二）准同生变形构造3.包卷层理又称旋卷层理，指夹于未变形层之间的一个沉积层内的纹层具有显著的盘回褶曲或复杂揉皱的一种构造。
其褶曲形态以“宽向斜，窄背斜”为特征。
与滑塌构造不同的是旋卷纹层的纹层虽然强烈褶皱但仍非常连续，无断层、滑动及角砾化现象，而且仅限于一个层内，不涉及上下层。
其成因主要是由于沉积物的液化作用和液化层的侧向流动的结果。
包卷层理（二）准同生变形构造-- 4.滑塌构造已沉积的沉积物主要在重力作用下，沿斜坡发生移动而产生各种变形构造，统称为滑塌构造。
沉积物顺坡滑动结果使岩层发生变形，形成简单的褶曲或复杂的褶皱，有时伴有滑动面或小型重力断层。
滑塌变形构造，可以只发生在一个十几厘米的一个薄层中，也可发生在一个厚达几十米的一套岩层中，分布范围可以是局部的，也可达几公里。
滑塌构造分布于浊流、潮汐、曲流砂坝等环境中。
总结沉积环境的识别标志
总结沉积环境与沉积相的指示标志资勘111 宋杰摘要：判别沉积环境涉及很多反面的知识。
沉积环境分析是对具指示环境的成因标志进行综合分析，然后与沉积模式进行比较，从而恢复古代沉积环境的方法。
成因标志是指具有成因意义、能反映其形成条件的各种特征。
概括起来为物理、化学和生物的 3个方面标志。
关键词：沉积环境沉积构造地球化学标志生物标志正文：沉积构造是相判别最重要的依据，也是最直接的证据，因此，沉积环境分析中特别强调沉积构造的观察与描述。
此外沉积环境的判别标志还包括地球化学标志、生物标志和粒度标志等。
一、沉积构造标志根据其形成时间划分为：原生沉积构造与次生沉积构造。
原生沉积构造：沉积物沉积时、沉积后不久、固结前形成的构造。
能反映沉积时的沉积介质类型和能量条件。
是判别沉积相（沉积环境）的重要标志。
次生沉积构造：在沉积物压实或成岩过程中生成的沉积构造，它反映成岩环境。
根据沉积构造的成因性质可分为三类:1、物理成因的沉积构造2、化学成因的沉积构造3、生物成因的沉积构造物理成因的沉积构造：在流体流动、重力等物理因素作用下而产生的沉积构造（原生）。
其包括：层面构造（波痕、细流痕剥离线理、冲刷痕等）、层理构造（水平层理、平行层理、交错层理、递变层理、均匀层理、复合层理等）、准同生变形构造、暴露构造等。
化学成因的沉积构造：由结晶、溶解、沉淀等化学作用形成的沉积构造，其中，大多数是在沉积物压实和成岩过程中生成的, 属于次生沉积构造。
其包括：结晶构造（鸟眼构造、示顶构造、晶痕）、压溶构造（缝合线构造）、增生与交代构造（结合构造、葡萄状构造）生物成因的沉积构造：生物活动或生长而形成的构造（原生）。
其包括：生物遗迹构造与生物生长构造等。
二、物理化学标志沉积地球化学在古环境分析中的应用主要包括元素地球化学和稳定同位素地球化学两个方面。
三、生物标志生物化石不仅可以用来鉴定地层的地质年代，而且是进行沉积环境分析的重要标志.。
根据对现代沉积环境中生物的观察，生物群的分布及其生态特点严格受环境控制，在一定的沉积环境内均有与之相对应的特殊生物组合。

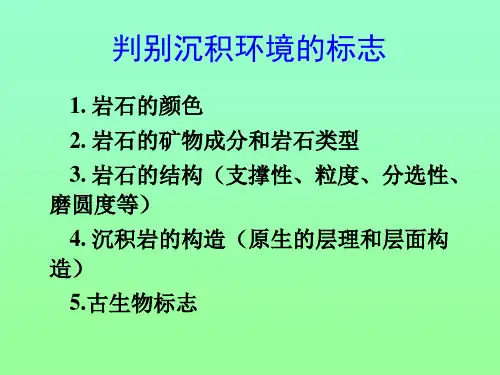

判别沉积环境的标志23页PPT
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
判别沉积环境的标志
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
45、自己的饭量自己知道。——苏联
第五章 沉积环境的主要判别标志(3-4)
A-3(waverip,单向水 流波痕作用).mov －“见动画”
C-4(clmbrip,爬升 波痕层理).mov －“见动画”
3/47
爬升波痕层理
4/47
1）交错层理 2）爬升波痕层理 3）递变层理 4）平行层理 5）水平层理 6）均匀层理 7）潮汐层理（脉状、 波状、透镜状层理） 8）砂泥互层水平层理 9）韵律层理
40/47
6、碟状构造：砂岩中凹面向上的碟状泥质纹层，是沉积 41/47 后，固结前，由超孔隙压力所形成的。故也称为泄水构造。
泄水构造与 火焰状构造的区别？
碟状构造实例
42/47
1. 负载构造 2. 球枕状构造 3. 包卷层理 4. 滑塌构造 5. 砂岩岩墙和岩床 6. 碟状构造
（三）暴露构造
第五章-3 沉积环境的主要判别标志
第一节 沉积构造标志 一、沉积构造的概念及分类 二、物理成因的沉积构造 三、化学成因的沉积构造 四、生物成因的沉积构造
1/47
一、沉积构造的概念及分类 二、物理成因的沉积构造 （一）流动构造 （1）层面构造 （2）层理构造 1. 层理构造的术语 2. 层理构造的类型 （3）再作用面构造 （二）准同生变形构造 （三）暴露构造
10/47
1）交错层理 2）爬升波痕层理 3）递变层理 4）平行层理 5）水平层理
6）均匀层理 7）潮汐层理（脉状、 波状、透镜状层理） 8）砂泥互层水平层理 9）韵律层理
11/47
4）平行层理
♠强水流条件，相互 平行的、水平的、由 中粗砂、砾石组成的 层理。 ♠识别标志：纹层平 行、颗粒粗、伴生剥 离线理，与大型交错 层理共生。 ♠见于河流、海滩、 浊流环境。
再作用面构造实例（Where?）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总结沉积环境与沉积相的指示标志
资勘111 宋杰
摘要：判别沉积环境涉及很多反面的知识。
沉积环境分析是对具指示环境的成因标志进行综合分析，然后与沉积模式进行比较，从
而恢复古代沉积环境的方法。
成因标志是指具有成因意义、能
反映其形成条件的各种特征。
概括起来为物理、化学和生物的 3个方面标志。
关键词：沉积环境沉积构造地球化学标志生物标志
正文：沉积构造是相判别最重要的依据，也是最直接的证据，因此，沉积环境分析中特别强调沉积构造的观察与描述。
此外沉积环境的判别标志还包括地球化学标志、生物标志和粒度标志等。
一、沉积构造标志
根据其形成时间划分为：原生沉积构造与次生沉积构造。
原生沉积构造：沉积物沉积时、沉积后不久、固结前形成的构造。
能反映沉积时的沉积介质类型和能量条件。
是判别沉积相（沉积环境）的重要标志。
次生沉积构造：在沉积物压实或成岩过程中生成的沉积构造，它反映成岩环境。
根据沉积构造的成因性质可分为三类:
1、物理成因的沉积构造
2、化学成因的沉积构造
3、生物成因的沉积构造
物理成因的沉积构造：在流体流动、重力等物理因素作用下而产生的沉积构造（原生）。
其包括：层面构造（波痕、细流痕剥离线理、冲刷痕等）、层理构造（水平层理、平行层理、交错层理、递变层理、均匀层理、复合层理等）、准同生变形构造、暴露构造等。
化学成因的沉积构造：由结晶、溶解、沉淀等化学作用形成的沉积构造，其中，大多数是在沉积物压实和成岩过程中生成的, 属于次生沉积构造。
其包括：结晶构造（鸟眼构造、示顶构造、晶痕）、压溶构造（缝合线构造）、增生与交代构造（结合构造、葡萄状构造）生物成因的沉积构造：生物活动或生长而形成的构造（原生）。
其包括：生物遗迹构造与生物生长构造等。
二、物理化学标志
沉积地球化学在古环境分析中的应用主要包括元素地球化学和
稳定同位素地球化学两个方面。
三、生物标志
生物化石不仅可以用来鉴定地层的地质年代，而且是进行沉积环境分析的重要标志.。
根据对现代沉积环境中生物的观察，生物群的分布及其生态特点严格受环境控制，在一定的沉积环境内均有与之相对应的特殊生物组合。
因此，利用地层中的生物化石的组合面貌和生态特特征可以分析其环境的盐度、古水深、底层性质和海水浊度等。
四、粒度标志
沉积物的颗粒大小称为粒度。
粒度分布特征可以反映沉积介质的流体力学性质和能量，故是判断沉积环境的水动力条件的重要物理标
志，而且对于油气沉积储层的评估也有重要的意义。
结束语：通过对这些沉积环境的识别标志的学习，有利于为阐明地球表面环境变迁和大地构造演化等重大问题提供依据，为查明沉积矿床和油气资源的分布提供资料和理论依据。
引用文献：岩相古地理学，李增学，地址出版社，2010.10。
