4.2 谐振功率放大器分析
4.2.1 晶体管特性曲线的理想化及其解析式 4.2.2 集电极余弦电流脉冲的分解 4.2.3 高频功率放大器的工作状态分析
返回
上午9时 19分 13 退出
4.2.1 晶体管特性曲线的理想化及其解析式
在工程上，对于工作频率不是很高的谐振功率放大器 的分析、计算，通常采用准线性的折线分析法。 准线性放大是指仅考察集电级输出电流中的基波分量 在负载两端产生输出电压的放大作用。 折线近似分析法(简称折线法)，这是一种图解法与数 学解析分析相折中的办法，指用几条直线来代替晶体 管的实际特征曲线，然后用简单的数学解析式写出它 们的表示式。缺点是准确度低，但计算比较简单，易 于进行概括性的理论分析。
上午9时 19分
这就是集电极余弦脉冲电流随时间变化的解析式。它取 决于脉冲高度iCmax和半导通角c 。 返回 18 退出
iC I c0 I c1m cosωt I c 2m cos2ωt I cnm cosnt .2.11) (4
直流分量、 基波及各次 谐波的幅值
high
上午9时 19分
丙类(C类)放大器的效率最高，但是波形失真也最 严重。 8 退出
3. 高频功率放大器与小信号谐振放大器
高频小信号谐振放大器与谐振功率放大器的区别： ① 工作状态分别为：小信号-甲类，大信号-丙类。也 就是说，除了输入信号幅度不同外，晶体管的工作点 和晶体管动态范围都不相同。 高频功放常采用效率较高的丙类工作状态，因
在功率放大器中，往往选择静态工作点，使功率管 运用在特性的不同区段上，实现甲类、乙类、甲乙类、 丙类等不同运行状态。 根据正弦波激励下整个周期内的导通情况，可分为 四个工作状态：
高频功率放大器

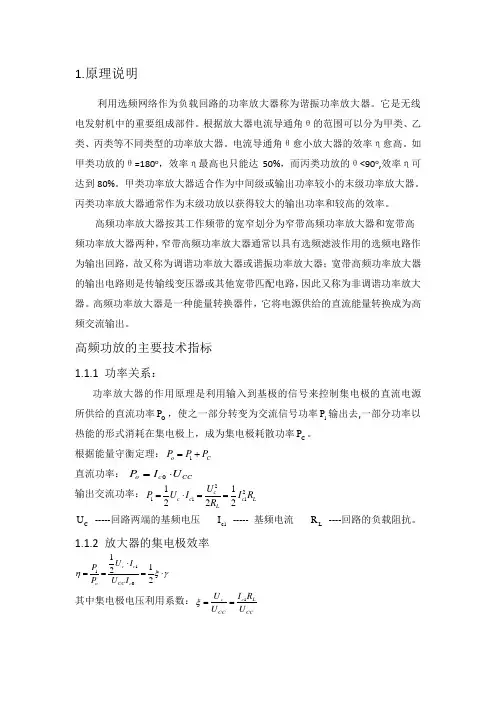

1.原理说明利用选频网络作为负载回路的功率放大器称为谐振功率放大器。
它是无线电发射机中的重要组成部件。
根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。
电流导通角θ愈小放大器的效率η愈高。
如甲类功放的θ=180o ，效率η最高也只能达50%，而丙类功放的θ<90o ,效率η可达到80%。
甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。
丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。
高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
高频功放的主要技术指标1.1.1 功率关系：功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率O P ，使之一部分转变为交流信号功率1P 输出去,一部分功率以热能的形式消耗在集电极上，成为集电极耗散功率C P 。
根据能量守衡定理：1o C P P P =+直流功率： 输出交流功率：2211111222c c c c L L U P U I I R R =⋅== C U -----回路两端的基频电压 c1I ----- 基频电流 L R ----回路的负载阻抗。
1.1.2 放大器的集电极效率1101122c c o CC c U I P P U I ηξγ⋅===⋅ 其中集电极电压利用系数：1c c L CC CCU I RU U ξ== 0o c CCP I U =⋅波形系数：1100()()c c I I αθγαθ==为通角 的函数； 越小γ越大。
1.1.3 谐振功率放大器临界状态的计算临界状态下，若已知电源电压Ucc ，BB U 三极管的参数C g ，'U BB ，设电压利用系数为 ξ，集电极的导通角为θ。
第四章 高频功率放大器
第四章 高频功率放大器4-1）若非线性特性用折线近似表示，如题图4-1所示，,/10,1V mA g V V bz ==偏压,2V V bb -=激励电压V U 2.5=。
求电流i 的各个分量幅度.,,210I I I 若要加大1I ，应怎样改动U V bb 和？【解】 （1） )c o s(bz bb V wt U V g i -+=当 ,,0Φ==wt i 即 0)cos (=-Φ+bz bb V U V g故552.5)2(1cos cos 11=--=-=Φ--U V V bb bz又 I i wt ==,0故mA I a I mAI a I mA I a I a I mA V V mA V U V g I m m m m bZ bb m 622273.0)55(05.822366.0)55(4.422201.0)55()(22)12.52(/10)(2211000=⨯===⨯===⨯==Φ==-+-∙=-+=（2）因m I a I )(11Φ=要 ,1↑I 应 .,)(1↑↑Φm I a 要使,)(1↑Φa 在 120<Φ时，应增加Φ，即减小b b V；要使,↑m I 应增大U 。
4-2）题图4-2所示为晶体管转移特性，用它作二倍频器，为了使c i 中的二次谐波的成分最大，bb V 应如何选取？（bb V 是直流偏压，设U V bz ,均固定不变）。
【解】 因U V V bbbz -=ϕcos当60=ϕ时，二次谐波分量最大，而,2160cos =故有U V V bbbz -=21，即UV V bz bb 21-= 4-3）某谐振高频功率放大器原理如题图4-3所示，已知信号电压为.cos t w U u s s =假设0f 远小于晶体管的特征频率T f ，负载回路为谐振于0ω的高Q 回路，试画出cc c c b bc u u i i u ,,,,的波形示意图（要求各波形图的时间轴对齐）。
高频电子线路最新版课后习题解答第四章 高频功率放大器习题解答
思考题与习题4.1 按照电流导通角θ来分类，θ=180度的高频功率放大器称为甲类功放，θ>90度的高频功放称为甲乙类功放，θ=90度的高频功率放大器称为乙类功放，θ<90度的高频功放称为丙类功放。
4.2 高频功率放大器一般采用LC谐振回路作为负载，属丙类功率放大器。
其电流导通角θ<90度。
兼顾效率和输出功率，高频功放的最佳导通角θ= 60～70 。
高频功率放大器的两个重要性能指标为电源电压提供的直流功率、交流输出功率。
4.3 高频功率放大器通常工作于丙类状态，因此晶体管为非线性器件，常用图解法进行分析，常用的曲线除晶体管输入特性曲线，还有输出特性曲线和转移特性曲线。
4.4 若高频功率放大器的输入电压为余弦波信号，则功率三极管的集电极、基极、发射极电流均是余弦信号脉冲，放大器输出电压为余弦波信号形式的信号。
4.5 高频功放的动态特性曲线是斜率为1-的一条曲线。
R∑υ对应的静态特性曲线的交点位于放大区就4.6对高频功放而言，如果动态特性曲线和BEmaxυ称为欠压工作状态；交点位于饱和区就称为过压工作状态；动态特性曲线、BEmax 对应的静态特性曲线及临界饱和线交于一点就称为临界工作状态。
V由大到小变化时，4.7在保持其它参数不变的情况下，高频功率放大器的基级电源电压BB功放的工作状态由欠压状态到临界状态到过压状态变化。
高频功放的集电极V（其他参数不变）由小到大变化时，功放的工作状态由过压状态到电源电压CCV（其它参数不变）由小临界状态到欠压状态变化。
高频功放的输入信号幅度bm到大变化，功放的工作状态由欠压状态到临界状态到过压状态变化。
4.8 丙类功放在欠压工作状态相当于一个恒流源；而在过压工作状态相当于一个恒压源。
集电极调幅电路的高频功放应工作在过压工作状态，而基级调幅电路的高频功放应工作在欠压工作状态。
发射机末级通常是高频功放，此功放工作在临界工作状态。
4.9 高频功率放大器在过压工作状态时输出功率最大，在弱过压工作状态时效率最高。
第四章高频功率放大器
0 120 • n 次谐波取最大值时的流通角为： n
= 60。 • 三次谐波最大值出现在 = 40。
可以看出，基波最大值出现在 = 120处。
1 1 .32 ，这与效率有关。 但是此时 0
因此， 值的选择需综合考虑。
例：如果某个非线性器件的伏安特性可用折线 表示，其中， V B Z =1V，g=10mA/V。现加偏置 电压为VB=-1V，输入余弦信号的幅值Vim=4V， 查表（pp366-368）计算电流中的直流、基波 和二倍频分量幅值。
谐振功率放大器的各 极电压、电流波形
7.2.1
二、输出功率与效率
在谐振功率放大器中，由于其静态工作点选择在集电极电流 为零的情况，因而消除了静态功耗，提高了工作效率。
如何进一步提高效率，则是需要研究的问题。这涉及如何合 理地利用好晶体管转移特性的非线性。 Po Po：输出信号的功率 谐振功放的效率定义为： PD PD：电源提供的功率
三、谐振功率放大器与低频功率放大器的异同点
相同点：1、都要求输出功率大和效率高；2、激励信号幅度均 为大信号。 不同点：1、工作频率与相对频宽不同；2、放大器的负载不同； 3、放大器的工作状态不同。
四、谐振功率放大器与小信号谐振放大器的异同点
相同点：1、放大的信号均为高频信号；2、放 大器的负载均为谐振回路。 不同点：1、激励信号幅度大小不同；2、放大 器的工作点不同；晶体管动态范围不同。
2 1 12 V c m 输出信号功率为 ：P I V I R o c m 1 c m c m 1 2 2 2 R
i () • Icm1: 集电极电流中的基波分量幅度 I cm 1 c max 1
1 P i V o c m ax 1 cm 因此得： 2
高频功率放大器概要课件
• 高频功率放大器概述 • 高频功率放大器的基本结构 • 高频功率放大器的性能指标 • 高频功率放大器的设计方法
• 高频功率放大器的应用与实例 • 高频功率放大器的发展趋势与挑战
01
高频功率放大器概述
定义与工作原理
定义
高频功率放大器是一种电子设备 ，用于放大高频信号，使其具有 足够的功率以驱动负载。
工作原理
高频功率放大器通过使用晶体管 或电子管等器件，将输入信号进 行放大，并输出具有一定功率的 高频信号。
分类与应用
分类
根据工作频率、输出功率和应用领域 ，高频功率放大器可分为多种类型， 如宽带放大器、窄带放大器和脉冲放 大器等。
应用
高频功率放大器广泛应用于通信、雷 达、导航、电视广播等领域，用于发 射大功率的高频信号。
特点
激励级通常采用共基放大电路，具有较高的电压放大倍数和较高的 频率响应，能够提供足够大的信号电压。
元件选择
激励级通常选用晶体管或电子管，因为它们具有较高的放大倍数和频 率响应，能够满足激励级的需求。
偏置电路
作用
偏置电路是高频功率放大器中用于设置晶体管或电子管工作点的 电路，为各级提供合适的直流偏置电压和电流。
导航与定位
高频功率放大器在雷达导航和定位系统中发挥着关键作用，能够放大信号并确保其传输的准确性，从 而实现高精度的定位和导航。
电子战系统中的应用
干扰与压制
在电子战系统中，高频功率放大器用于产生 强烈的干扰信号，对敌方通信和雷达系统进 行干扰或压制，使其无法正常工作。
信号情报收集
高频功率放大器还可以用于电子战中的信号 情报收集，通过放大和分析敌方信号，获取 其通信和雷达系统的信息，为军事决策提供 支持。
第四章 高频功率放大器知识讲解
§4.4 丁(D)类高频功率放大电路简介
❖ 丁类放大电路中，三极管处于开关状态 ; ❖ 在理想情况下，丁类高频功率放大电路的效
率可达100%，实际情况下也可达90%左右。 ❖ 4.4.1 电流开关型D类放大器 ❖ 4.4.2 电压开关型D类放大器
§4.5 宽带高频功率放大器简介
1.传输线变压器工作原理
Po、P~、Pc、η ~ Rp关系
Rp 小 → 大 状态: 欠压 → 临界 → 过压
P~ 小 → 大 → 小 Po 大 → 小 → 更小 Pc 大 → 小 → 更小 η 小→大→大→略
降
P~在临界有最大值、选放大器在临界状态
三种工作状态比较
❖ 欠压状态 ❖ 过压状态 ❖ 临界状态
三、各极电压对工作状态的影响
❖ 式中:
gd
g Ub Uc
Vo VcU c bVU bU bbcVbU z c
3、动态特性直线的作法:
❖ 两点确定一直线的方法
❖
令ic=0，则uce=Vo，得B点
❖ 令ωt=π/2，ube=Vbb，uce=Vcc 得Q点
❖ 连接B、Q点，并延长与临界线相交于A点
整体动态特性
4）谐振功率放大器的动态负载电阻
✓ 3.谐振功率放大器有欠压、临界、过压三种状态。 ✓ 4.谐振功率放大器电路包括集电极馈电电路、基极
馈电电路和匹配网络等。 ✓ 5.传输线变压器是以传输线原理和变压器原理相结
合的方式工作，因此具有良好的宽频带传输特性。
本章作业
❖ P139-140: ❖ 4.1, 4.2, 4.3(有改动）, 4.4, 4.7, 4.9
❖ 2）放大区动态特性方程:
❖ ube = Vbb + Ubcosωt
高频功率放大器原理
高频功率放大器原理
高频功率放大器是一种电子设备，用于将射频信号的功率放大到更高的水平。
其原理是通过增加输入信号的幅度，使其达到更高的功率输出。
高频功率放大器通常由多个级联的放大器组成，每个级别都能增加信号的幅度。
高频功率放大器的核心组件是晶体管或管子，它们具有高增益和较高的功率处理能力。
晶体管工作在饱和区，充分利用其线性增益特性。
信号经过输入阻抗匹配网络后进入晶体管的基极或栅极，然后通过晶体管的放大作用，输出到负载上。
高频放大器在输入和输出之间应用匹配网络，以确保最大功率传递。
这些匹配网络通常由L型或π型网络组成，通过调整电感和电容的参数来实现阻抗匹配。
匹配网络的设计要求与输入和输出负载的特性相匹配，以确保最大功率传输和信号衰减的最小化。
此外，高频功率放大器还需要提供稳定的偏置电路，以确保晶体管在稳定的工作条件下工作。
偏置电路通常由电阻和电容组成，它们用来提供适当的偏置电压和电流，以保持晶体管的工作在稳定的线性增益区。
总的来说，高频功率放大器通过级联的放大器和匹配网络，将输入信号的功率放大到更高的水平。
它在无线通信、雷达、卫星通信等高频应用中起着至关重要的作用。
高频功率放大器资料课件
根据工作频率、用途和电路结构等不同，高频功率放大器有多种分类方式。
高频功率放大器具有高效率、高输出功率、宽频带等优点，广泛应用于通信、雷达、导航、电视等领域。
特点
分类
高频功率放大器在通信领域中用于发射机末级，将调制信号放大后传输给天线，实现无线信号的发送和接收。
通信
雷达系统中的高频功率放大器用于发射大功率的脉冲信号，通过反射和散射等方式探测目标。
03
CHAPTER
高频功率放大器的性能指标
放大器输出功率与输入功率之比，通常以百分比表示。高效的放大器能够将更多的电能转化为输出功率，减少能量损失。
效率
放大器在工作过程中消耗的功率，是评价放大器能耗的重要指标。低功耗的放大器能够降低能源消耗和散热需求。
功耗
线性失真
放大器在工作范围内，输出信号与输入信号之间的线性关系。线性失真较小，意味着输出信号与输入信号变化一致，没有出现波形变形或频率失真。
非线性失真
放大器在工作范围内，输出信号与输入信号之间的非线性关系。非线性失真会导致输出信号波形变形或频率失真，影响信号质量。
04
CHAPTER
高频功率放大器的设计与优化
03
匹配网络
设计合适的匹配网络，使输入和输出阻抗与负载阻抗相匹配，提高功率传输效率。
01
晶体管类型
根据应用需求选择合适的晶体管类型，如硅管、锗管、砷化镓等。
THANKS
感谢您的观看。
高频功率放大器资料课件
目录
高频功率放大器概述高频功率放大器的工作原理高频功率放大器的性能指标高频功率放大器的设计与优化高频功率放大器的应用实例高频功率放大器的发展趋势与挑战
01
CHAPTER
高频电子线路第二版第4章高频功率放大器
高频电子线路
首页
上页
下页
退出
4.2.2 工作原理
取电流脉冲的 基波分量ω
图4.2.3 各级电压和电流波形
哈尔滨工程大学
高频电子线路
首页
上页
下页
退出
4.3 丙类（C类）高频功率放大器的折线分析法
4.3.1 晶体管特性曲线的理想化及其解析式 在大信号工作条件下，理想化特性曲线的原理是 ①在放大区集电极电流和基极电流不受集电极电压 影响，而又与基极电压成线性关系。 ②在饱和区集电极电流与集电极电压成线性关系， 而不受基极电压的影响。
哈尔滨工程大学
高频电子线路
首页
上页
下页
退出
对于小信号线性放大器，因为工作于晶体管的线 性放大区，集电极电流不产生失真是甲类放大，放大器 的动态特性是一条直线(在负载线上)。
U bm
哈尔滨工程大学
高频电子线路
首页
上页
下页
退出
iC gcU bm (cost cosc ) 当 t 0 时, i I 则 IcM gcU bm (1 cosc )
C cM
可得集电极余弦电流脉冲的表示式为 cost cos c iC I cM 1 cos c 2.余弦电流脉冲的分解系数
波形系数
g1 (c ) I c1m / I C0 1 (c ) / 0 (c )
高频电子线路
首页
上页
下页
退出
关于效率的几点说明 ①在电压利用系数ξ=1的理想条件下
甲类放大器的半通角 c 180o , g1 (c ) 1,c 50%； 乙类放大器的半通角 c 90o , g1 (c ) 1.57,c 78.5% ； 丙类放大器的半通角 c 90o , g1(c ) 1.57,c 78.5% ,而 θc越小，ηc越高。 ②谐振功率放大器在谐振电阻 RP 一定的条件下， c 120o 时，输出功率最大，理想效率只有66%； c 1o ~ 15o 时，效率最高, 但输出功率很小。 在实际应用中，为了兼顾高的输出功率和高的集电 极效率，通常取 c 60o ~ 80o 。
高频功率放大器原理详解
ic max
理想化
–VBB
t
–c o VBZ o
+c
vBE –c o +c vc
Vbm
的这种滤波作用，仍然 能得到正弦波形的输出。
t
Vbm
谐振功率放大器转移特性曲线
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
2、电流与电压波形：
vBE
谐振功率放大器中各部分 电压与电流的关系
vb ib ic
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
5、工作状态：
功率放大器一般分为甲类、乙类、甲乙类、丙类等工作 方式，为了进一步提高工作效率还提出了丁类与戊类放大器。
工作状态 甲类 乙类 甲乙类 丙类 丁类
表 2-1 不同工作状态时放大器的特点
半导通角
c=180 c=90 90＜c＜180 c＜90 开关状态
电 流
或 电 压
Vcm
vc
ic
VCE VCCicic maxvcE min
VBZ
VBE max
t
o c
3
2
–VBB 2
2
5 2
vBE
Vbm vb
高频功率放大器中各部
(b)
分电压与电流的关系
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
3、LC回路的能量转换过程
回路是由L、C二个储能元件组成。
vCE VCC Vcm cost
晶体管的内部特性： ic gc (vBE VBZ )
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
根据晶体管的转移特性曲线可得： ic
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
t
图4-5高 频功率 t 放大器 中各分 电压与 电流的 关系
VCC
t
9
电 流
或 电 压
ic ic max ec min
o c
Vcm
ec VCC
vc ic
VBZ
eb max
t
3
2
–VBZ2 高频功率放大器中各 部分电压与电流的关系
(b)
10
4.2 谐振功率放大器工作原理
作用，仍然能得到正弦波形的输出。
ic
ic
转移
特性
–VBB
o +c
o –c
ic max
理想化 t
VBZ
eb +c o –c
vc
Vbm
Vbm
t
图4-4 谐振功率放大器转移特性曲线
谐振功率放大器各部分的电压与电流的波形图如下页 的图所示
8
eb vb
ib
VBZ t
–VBB
ic
ec Vcm
Vcm (a) ec=VCC–vc
放大器的集电极效率：
c
Po P
1 2
Vcm
Icm1
VCC I c 0
1 2
g1
(c
)
g越1(大c )VV(Cc即mCIIccmV01 cm波集越电形大极系或电数e压c，m利in通越用角系小数)c的c越函小数效；率c越c越小高g1。(因c)越此大，丙类谐振功 率放大器提高效率c的途径即为减小c角；使LC回路谐振在信号的 基频上，即ic的最大值应对应ec的最小值。
高效率输出与高功率输出
3
4.1 概述（续）
3、谐振功率放大器与小信号谐振放大器的异同之处。
相同之处：它们放大的信号均为高频信号，而且放大器的负 载均为谐振回路。
不同之处：为激励信号幅度大小不同；放大器工作点不同； 晶体管动态范围不同。
ic
ic
ic
ic
Q o
t
eb o
t
小信号谐振放大器 波形图
o
eb o
t
VBZ
谐振功率放大器 波形图
t
4
4.1 概述（续）
4、谐振功率放大器与非谐振功率放大器的异同： 共同之处都要求输出功率大和效率高。 功率放大器实质上是一个能量转换器，把电源供给的直流能 量转化为交流能量，能量转换的能力即为功率放大器的效率。 谐振功率放大器通常用来放大窄带高频信号(信号的通带宽度 只有其中心频率的1%或更小)，其工作状态通常选为丙类工作 状态(c＜90)，为了不失真的放大信号，它的负载必须是谐 振回路。
张鏖烽
计算机与通信学院 51269402@
第4章 高频功率放大器
4.1 概述 4.2 谐振功率放大器的原理 4.3 晶体管线形分析放大器的折线近似分析法 4.4 谐振功率放大器电路 4.5 谐振功率放大器实例 4.6 晶体管倍频器
2
4.1 概述
1、使用高频功率放大器的目的： 放大高频大信号使发射机末级获得足够大的 发射功率。 2、高频功率信号放大器使用中需要解决的两个 问题？
故谐振功率放大器的工作特点：
基极偏置为负值；半通角c＜90，即丙类工作状态；负载为LC谐振回路。
14
4.3 谐振功率放大器的折线近似分析法
6
4.2 谐振功率放大器工作原理
1、原理电路
晶体管的作用是在将供 电电源的直流能量转变 为交流能量的过程中起 开关控制作用。
谐振回路LC是晶体管的负载 电路工作在丙类工作状态
外部电路关系式： VBE VBB Vbm cost
VCE VCC Vcm cost
晶体管的内部特性：iC gc (VBE VBZ )
ic
+
iB
VCE C
+
vb –
VBE
–
– iE
L – +vc
–+ VBB
–
+
VCC
输出
图4-3 谐振功率放大器的基本电路
7
4.2 谐振功率放大器工作原理
故晶体管的转移特性曲线表达式：
故得：
Vb mcosc= VBB +VBZ
cosc
VBB VBZ Vbm
必须强调指出，集电极电流ic虽然是 脉冲状，但由于谐振回路的这种滤波
表 4-1 不同工作状态时放大器的特点
半导通角
c=180 c=90 90＜c＜180 c＜90 开关状态
理想效率
50% 78.5% 50%＜＜78.5% ＞78.5% 90%~100%
负载 电阻 推挽，回路 推挽 选频回路 选频回路
应用 低频 低频，高频 低频 高频 高频
谐振功率放大器通常工作于丙类工作状态，属于非线性电路 功率放大器的主要技术指标是输出功率与输出效率
根据能量守衡定理： 故集电极效率：
P== Po+ Pc
c
Po P
Po Po Pc
11
4.2 谐振功率放大器工作原理
由上式可以得出以下两点结论：
1) 设法尽量降低集电极耗散功率Pc，则集电极效率c自然会提高。这样， 在给定P=时，晶体管的交流输出功率Po就会增大；
2）由式
Po
1
c c
Pc可知
如果维持晶体管的集电极耗散功率Pc不超过规定值，那么提高集电极效 率c，将使交流输出功率Po大为增加。
谐振功率放大器就是从这方面入手，来提高输出功率与效率的。
如何减小集电极耗散功率Pc呢？
那么晶，体集管电集极电耗极平散均功耗率散自功然率会：大T1 为0T 减ic小 e。cdt 可见使ic在ec低的时候才能通过，
12
4.2 谐振功率放大器工作原理
故：要想获得高的集电极效率，谐振功率放大器的集电极 电流应该是脉冲状。导通角小于180，处于丙类工作状态。 谐振功率放大器工作在丙类工作状态时c＜90，集电极余 弦电流脉冲可分解为傅里叶级数：
非谐振放大器可分为低频功率放大器和宽带高频功率放大器。 低频功率放大器的负载为无调谐负载，工作在甲类或乙类工 作状态；宽带高频功率放大器以宽带传输线为负载。
5
4.1 概述（续）
功率放大器一般分为甲类、乙类、甲乙类、丙类等工作方式，为了进一 步提高工作效率还提出了丁类与戊类放大器
工作状态 甲类 乙类 甲乙类 丙类 丁类
2、谐振功率放大器的功率关系和效率
由前述所知：功率放大器的作用原理是利用输入到基极的信号 来控制集电极的直流电源所供给的直流功率，使之转变为交流 信号功率输出去。
有一部分功率以热能的形式消耗在集电极上，成为集电极耗散 功率。
P==直流电源供给的直流功率； Po=交流输出信号功率； Pc=集电极耗散功率；
ic=Ico+ Icm1cost+Icm2cos2t+Icm3cos3t+……
直流功率： P==VCC Ic0
输出交流功率： Po
1 2
Vcm
I cm1
Vc2m 2R p
1 2
I c2m1R
p
Vcm1 回路两端的基频电压 ;Icm1 基频电流 ; Rp 回路的谐振阻抗。
13
4.2 谐振功率放大器工作原理
