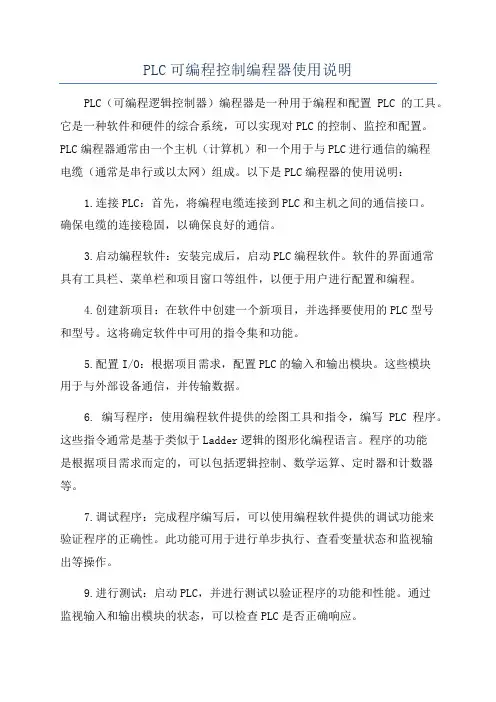

PLC可编程控制编程器使用说明
PLC可编程控制编程器使用说明PLC（可编程逻辑控制器）编程器是一种用于编程和配置PLC的工具。
它是一种软件和硬件的综合系统，可以实现对PLC的控制、监控和配置。
PLC编程器通常由一个主机（计算机）和一个用于与PLC进行通信的编程电缆（通常是串行或以太网）组成。
以下是PLC编程器的使用说明：1.连接PLC：首先，将编程电缆连接到PLC和主机之间的通信接口。
确保电缆的连接稳固，以确保良好的通信。
3.启动编程软件：安装完成后，启动PLC编程软件。
软件的界面通常具有工具栏、菜单栏和项目窗口等组件，以便于用户进行配置和编程。
4.创建新项目：在软件中创建一个新项目，并选择要使用的PLC型号和型号。
这将确定软件中可用的指令集和功能。
5.配置I/O：根据项目需求，配置PLC的输入和输出模块。
这些模块用于与外部设备通信，并传输数据。
6. 编写程序：使用编程软件提供的绘图工具和指令，编写PLC程序。
这些指令通常是基于类似于Ladder逻辑的图形化编程语言。
程序的功能是根据项目需求而定的，可以包括逻辑控制、数学运算、定时器和计数器等。
7.调试程序：完成程序编写后，可以使用编程软件提供的调试功能来验证程序的正确性。
此功能可用于进行单步执行、查看变量状态和监视输出等操作。
9.进行测试：启动PLC，并进行测试以验证程序的功能和性能。
通过监视输入和输出模块的状态，可以检查PLC是否正确响应。
10.调整参数：根据测试结果，适当地调整程序和参数以满足实际应用需求。
这可能涉及更改逻辑、调整定时器和计数器等。
11.文档和备份：完成程序调整后，建议进行文档编写和程序备份。
文档可以包括编程说明、I/O配置和调试报告等。
程序备份可防止由于设备故障或意外情况而丢失程序。
请注意，以上步骤仅为PLC编程器的基本使用说明，具体步骤可能因PLC型号和制造商而有所不同。
对于特定的PLC编程器和软件，请参考相关的用户手册和技术文档，以获取更详细的信息和指导。
TP-3810可编程控制器第1章
第n-1个 扫描周期
。输出刷新
输入采样
第n个扫周期 用户执行程序
第n+1个扫描周期
输出采样
输入采样
（4）PLC的I/O响应时间
光电隔离等技术 扫描技术 PLC的I/O响应比一般微型计算机构成的工业控制系统慢的多，其响应 时间至少等于一个扫描周期，一般均大于一个扫描周期甚至更长。
⑦ 输入可以是交流115V；
⑧ 输出为交流115V，2A以上，能直接驱动电磁阀，接触器等；
⑨ 在扩展时，原系统只要很小变更；
⑩ 用户程序存储器容量至少能扩展到4K。
1.1.2 PLC的特点
定义：可编程控制器是一种数字运算操作的电子系统，专为工业环境而设 计。它采用了可编程序的存储器，用来在其内部存储执行逻辑运算、顺序 控制、定时、计数和算术运算等操作的指令并通过数字式或模拟式的输入 和输出，控制各种类型的机械或生产过程。可编程控制器及其有关外围设 备，都按易于与工业系统联成一个整体、易于扩充其功能的原则设计。
1.4.2 布尔助记符语言
布尔助记符语言是用布尔助记符来描述程序的一种程序设计语言，它与计算 机中的汇编语言非常相似，采用布尔助记符来表示操作功能。
布尔助记符程序设计语言具有下列特点： （1）采用助记符来表示操作功能，具有容易记忆，便于掌握的特点。 （2）在编程器的键盘上采用助记符表示，具有便于操作的特点，可在 无计算机的场合进行编程设计。 （3）与梯形图有一一对应关系，其特点与梯形图语言基本类同。
1.4.1 梯形图语言
梯形图语言是用梯形图的图形符号来描述程序的一种程序设计语言。这种程 序设计语言采用因果关系来描述事件发生的条件和结果。每个梯级是一个因 果关系，在梯级中，描述事件发生的条件表示在左面，事件发生的结果表示 在右面。
台达PLC基本指令介绍
台达PLC基本指令介绍台达PLC（Programmable Logic Controller）是一种常用的工业自动化控制设备，可以对生产线的设备和系统进行可编程的控制。
台达PLC基本指令是PLC程序的核心部分，控制着PLC的运行逻辑和功能。
1.基本概念PLC的基本指令包括输入指令、输出指令、定时器指令、计数器指令、逻辑指令等。
每个指令都有特定的功能，在不同的应用场景中起到不同的作用。
2.输入指令输入指令用于读取PLC输入端口的状态，例如传感器的信号。
常见的输入指令有XIC（eXamine If Closed）和XIO（eXamine If Open）指令。
XIC指令用于判断输入端口是否为低电平，XIO指令则判断输入端口是否为高电平。
3.输出指令输出指令用于控制PLC的输出端口，例如执行其中一种操作或控制设备的运行状态。
常见的输出指令有OTL（Output Latch，输出锁存）和OTE（Output Energize，输出使能）指令。
OTL指令用于将输出端口锁定在一个状态，直到指令被复位。
OTE指令则用于输出一个高电平信号来控制设备的运行状态。
4.定时器指令定时器指令用于计时操作，常用于控制设备的延时和时间间隔。
台达PLC中的定时器指令主要有TON（Timer ON，累加定时器开启）、TOF（Timer OFF，累加定时器关闭）和TP（Timer Pause，累加定时器暂停）指令。
TON指令在指定的时间内保持输出端口的高电平状态，TOF指令在指定的时间内保持输出端口的低电平状态，TP指令用于暂停定时器的计时过程。
5.计数器指令计数器指令用于计数操作，常用于统计一些事件的次数。
台达PLC中的计数器指令主要有CTU（Counter UP，升计数器）和CTD（Counter DOWN，降计数器）指令。
CTU指令在每次接收到触发信号时，将计数器的值增加1，CTD指令则在每次接收到触发信号时，将计数器的值减少16.逻辑指令逻辑指令用于实现复杂的逻辑控制，包括逻辑运算、比较运算等。
定时器使用说明范文
定时器使用说明范文定时器是一种计时器设备，用于计算和记录经过的时间间隔。
它通常由一个时钟频率、一个可编程的计数器和一个触发器组成。
定时器广泛应用于各种电子设备和系统中，例如微处理器、电子钟、电子游戏等。
在本文中，我将为你提供一个定时器的使用说明，包括定时器的工作原理、定时器的设置和操作，以及定时器的应用场景等。
一、定时器的工作原理定时器的工作原理通常基于一个时钟信号，它以固定的频率产生脉冲。
根据脉冲的频率和计数器的设置，定时器可以准确计算和记录经过的时间间隔。
具体而言，定时器的工作可以分为以下几个步骤：1.设置定时器的频率：通过设置时钟信号的频率，可以确定定时器的计时精度。
一般情况下，频率越高，计时精度越高。
2.设置定时器的初始值：定时器通过一个可编程的计数器来记录时间间隔。
在开始计时之前，需要设置计数器的初始值。
初始值决定了定时器的计时范围和计时精度。
3.启动定时器：设置完定时器的频率和初始值后，只需启动定时器，它将开始计算和记录时间间隔。
4.检测定时器的溢出：当定时器计数器达到其上限时（也称为溢出），定时器将重新开始计时，并触发一个溢出中断或输出一个脉冲信号。
5.读取定时器的值：在计时过程中，可以通过读取定时器的值来获取经过的时间间隔。
定时器的值通常以计数器的单位表示，可以转换为实际时间间隔。
二、定时器的设置和操作1.预备工作：在开始设置和操作定时器之前，需要了解定时器的控制寄存器和计数器寄存器的布局和功能。
这些寄存器通常由硬件提供，并通过编程进行访问和控制。
2.设置定时器的频率：根据需要，设置定时器的时钟频率。
这通常涉及到配置定时器的时钟源和分频系数。
时钟源通常是来自外部晶体振荡器或系统总线时钟。
3.设置定时器的计数器：根据需要，设置定时器的计数器。
计数器的设置包括初始值、计数模式、计数方向等。
初始值决定定时器的计时范围和计时精度。
4.启动定时器：通过将控制寄存器中的启动位设置为1，启动定时器。
THPFPS-1型实训指导书(含使用说明书)
目录第一章概述 (1)第二章实训项目 (9)PLC基本技能实操 (9)实训一 PLC认知实训 (9)实训二数码显示控制 (13)实训三抢答器控制 (15)实训四音乐喷泉控制 (18)实训五装配流水线控制 (20)实训六十字路口交通灯控制 (23)实训七水塔水位控制 (26)实训八天塔之光控制 (29)实训九多种液体混合装置控制 (32)实训十加工中心控制 (35)实训十一变频器功能参数设置与操作 (39)实训十二外部开关控制变频调速正反转 (46)实训十三外部模拟量（电压/电流）方式的变频调速控制 (48)实训十四基于PLC控制变频器的多段速运行 (49)附录使用说明书 (52)第一章概述一、PLC的分类及特点可编程控制器简称PLC（Programmable Logic Controller），在1987年国际电工委员会（International Electrical Committee）颁布的PLC标准草案中对PLC做了如下定义：PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
(一) PLC的分类按产地分，可分为日系、欧美、韩台、大陆等。
其中日系具有代表性的为松下、三菱、欧姆龙、光洋等；欧美系列具有代表性的为西门子、A-B、通用电气、德州仪表等；韩台系列具有代表性的为LG、台达等；大陆系列具有代表性的为合利时、浙江中控等；按点数分，可分为大型机、中型机及小型机等。
大型机一般I/O点数>2048点，具有多CPU，16位/32位处理器，用户存储器容量8～16K；中型机一般I/O点数为256～2048点，单/双CPU，用户存储器容量2～8K；小型机一般I/O点数<256点，单CPU，8位或16位处理器，用户存储器容量4K字以下。
24小时程控定时器使用说明书
24小时程控定时器使用说明书1概述24小时程控定时器是一种能定时。
带有程序控制电源通断的装置。
能在24小时内，预先设定控制时间范围，从而有效地控制用电器具的开启和关闭。
2技术数据电源AC220V50HZ 最大负载电流：10A 定时范围；15min-23h45min 最小设定单位：15mim 开关控制数最大48次工作方式：连续工作制3工作原理与特点程控器系用同步电机驱动齿轮减速，实现24小时转一圈，由定时插片处于上,下的不同位置，控制定时器内微动开关的接通或断开，从而达到控制用电器具的电源自动开启和关闭。
与一般的定时器不一样了！对家用电器的使用有极大的安全性，本产品体积小，使用方便。
4控制开关功能控制开关"ON"和"T"二个位置，当往上拨时，置于"ON"位置时，指示灯常亮，此时定时功能丧失，电器用具不受控制。
当控制开关往下拨时置于"T"位置时，定时器的功能恢复了。
5使用方法1设定定时范围，根据你的需要，何时接通被控电器就将此时此刻的刻度圈下方的定时插片按下，按下一个定时插片，定时范围为15min；按下二个插片，定时范围为30min；依次类推。
2插上电源往顺时针方向旋转把现在的时间对准当箭头上。
就OK了注：1定时插片必须上下按到位。
2用电器具的功l率不得超过规定值。
3每次插上定时器需对好现在时间。
例如：现在是上午9：00钟，我想在下午16：00钟煮饭大约煮30分钟。
我在16：00—16：３0之间的定时插片按下两片.插上电源往顺时针方向旋转,箭头对准9:00钟就好了。
程序控制定时器（以下简称：程控定时器）由北京多维精控计算机技术开发中心研制成功，具有多项专利技术。
本产品是通用的程序控制定时器，具有多路设置灵活的定时器。
设置时无需编程，也不需要类似可编程控制器（PLC）那样设计梯形图，而是采用填表设置的方法代替繁琐的编程工作，操作使用非常方便，被称为：无需编程的“PLC”。
三菱PLC定时器（T）功能及实例（8）
三菱PLC定时器（T）功能及实例（8）去学电气技术1.定时器[T]定时器就是，用加法计算可编程控制器中的1ms、10ms、100ms等的时钟脉冲，当加法计算的结果达到所指定的设定值时，输出触点就动作的软元件。
作为设定值，可使用程序内存中的常数(K)、以及通过数据寄存器(D)的内容间接指定。
（1）定时器的编号定时器(T)的编号如下表所示。
(编号以10进制数分配)不作为定时器使用的定时器编号，也可以作为存储数值用的数据寄存器使用。
*1. FX3U·FX3UC可编程控制器的累计型定时器是通过电池进行停电保持的。
*2. FX3G·FX3GC可编程控制器的累计型定时器是通过EEPROM 存储器进行停电保持的。
*3. 只支持FX3G可编程控制器。
（2）功能和动作实例*1.一般用当定时器线圈T200的驱动输入X000为ON，T200用的当前值计数器就对10ms的时钟脉冲进行加法运算，如果这个值等于设定值K123 时，定时器的输出触点动作。
也就是说，输出触点是在驱动线圈后的1.23秒后动作。
驱动输入 X000断开，或是停电时，定时器会被复位并且输出触点也复位。
*2.累计型当定时器线圈T250的驱动输入X001为ON，T250用的当前值计数器就对100ms的时钟脉冲进行加法运算，如果这个值等于设定值K345 时，定时器的输出触点动作。
在计数过程中，即使出现输入X001变OFF或停电的情况，当再次运行时也能继续计数。
其累计动作时间为34.5秒。
复位输入X002为ON时，定时器会被复位并且输出触点也复位。
*3.电位器型1) FX3G可编程控制器内置的模拟电位器时FX3G标准情况下，可编程控制器中内置的模拟电位器的值，根据刻度位置，0～255的数值数据被保存在如下所示的特殊寄存器中。
通过将作为数值读取的值指定为定时器的间接指定值，可以制作电位器式的模拟量定时器。
· VR1→D8030(0～255的整数)· VR2→D8031(0～255的整数)作为功能扩展板安装在FX3G·FX3U·FX3UC-32MT- LT(-2)可编程控制器上的模拟量电位器扩展板的值，根据刻度位置，可以读取为0～255的数值数据。
S7-1200 定时器
S7-1200 定时器S7-1200的定时器为IEC定时器，用户程序中可以使用的定时器数量仅仅受CPU的存储器容量限制。
使用定时器需要使用定时器相关的背景数据块或者数据类型为IEC_TIMER（或TP_TIME、TON_TIME、TOF_TIME、TONR_TIME）的DB块变量，不同的上述变量代表着不同的定时器。
注：S7-1200的IEC定时器没有定时器号（即没有T0、T37这种带定时器号的定时器）。
S7-1200包含四种定时器：•生成脉冲定时器（TP）•接通延时定时器（TON）•关断延时定时器（TOF）•时间累加器（TONR）此外还包含复位定时器（RT）和加载持续时间（PT）这两个指令。
指令位置参见图1，定时器引脚参考表1，定时器使用及时序图参考表2。
这四种定时器又都有功能框和线圈型两种，区别参见常见问题3。
图1 指令位置表1定时器引脚汇总表2定时器使用及时序图生成脉冲LAD：或-( TP )-SCL：TP接通延时LAD：或-( TON )-SCL：TON 关断延时LAD：或-( TOF )-时间累加器LAD：或-( TONR )-SCL：TONRS7-1200 定时器创建S7-1200定时器创建有以下几种方法：1. 功能框指令直接拖入块中，自动生成定时器的背景数据块，该块位于“系统块>程序资源”中，参见图2。
图2 自动生成定时器的背景数据块2. 功能框指令直接拖入FB块中，生成多重背景，参见图3。
图3 多重背景3. 功能框指令直接拖入FB、FC块中，生成参数实例，从TIA博途V14开始，参见图4。
图4 参数实例4. 在DB块、FB的静态变量、FC和FB的INOUT变量中新建IEC_TIMER、TP_TIME、TON_TIME、TOF_TIME、TONR_TIME（后面四个从TIA博途V11开始）类型变量，在程序中将功能框定时器指令拖入块中时，在弹出的“调用选项”页面点击“取消”按钮，之后将该建好的变量填入指定位置。
实验6-可编程计数定时器8254的使用
四实验原理8254是一种可编程的定时器计数器芯片它具有3个独立的16位计数器通道每个计数器都可以按照二进制或二十进制计数每个计数器都有6种工作方式计数频率可高达24mhz芯片所有的输入输出都与ttl兼容
实验5 可编程计数/定时器8254的使用
一、实验目的
掌握8254定时／计数器的编程方法 学习8254的几种工作方式的使用。
（2）编写8254的初始化程序。 （3）观察发光二极管，用示波器可看到输出的方波。
2021/6/3
5
六、实验问题
如果计数初值为0，会有什么 现象？为什么？
2021/6/3
6
部分资料从网络收集整 理而来，供大家参考，
感谢您的关注！
2021/6/3
2
该实验的实验原理图如下图所示。
2021/6/3
3
五、实验步骤
(1) 实验连线 实验连线如下图所示：
2LKn ( n为1或2)连到8254模块 的CLK0。 ➢8254模块选通线CS连到PC104总线接口模块的IOY0。 ➢8254模块GATE0接电源+5V；OUT0接发光二极管L1。 ➢该模块的WR、RD分别连到PC104总线接口模块的IOWR、 IORD。 ➢该模块的数据（AD0～AD7）、地址线（A0～A7）分别 连到PC104总线接口模块的数据（D0～D7）、地址线 （A0～A7）。
西门子S7-1200定时器使用说明
S7-1200 定时器
S7-1200的定时器为IEC定时器，用户程序中可以使用的定时器数量仅仅受CPU的存储器容量限制。
使用定时器需要使用定时器相关的背景数据块或者数据类型为IEC_TIMER（或TP_TIME、TON_TIME、TOF_TIME、TONR_TIME）的DB块变量，不同的上述变量代表着不同的定时器。
注：S7-1200的IEC定时器没有定时器号（即没有T0、T37这种带定时器号的定时器）。
S7-1200包含四种定时器：
•生成脉冲定时器（TP）
•接通延时定时器（TON）
•关断延时定时器（TOF）
•时间累加器（TONR）
此外还包含复位定时器（RT）和加载持续时间（PT）这两个指令。
指令位置参见图1，定时器引脚参考表1，定时器使用及时序图参考表2。
这四种定时器又都有功能框和线圈型两种，区别参见常见问题3。
图1 指令位置
表1定时器引脚汇总
表2定时器使用及时序图。
tytpilot对讲机tp一39p说明书
tytpilot对讲机tp一39p说明书tytpilot对讲机的控制旋钮，开关，指示器1、pwr/vol(电源/音量)控制旋钮：用于打开或关闭通信机电源及调节音量的大小。
2、enc/sql(编码)控制旋钮：用于选择工作信道和转换扫描方向。
3、发射指示器：当按压ptt开关时，指示器发光，表示通信机正处于发射状态。
4、ptt(按一讲)键：通信机发射和接收状态的切换开关。
5、Iamp(照明)键：控制显示屏照明的按键。
按此键时，显示屏的照明灯点亮，之后，若不再按其它的键，大约5秒钟后，照明灯将自动关闭。
照明灯在点亮状态下，若按Iamp(照明)健以外的其它键，照明灯将重新启动5秒钟定时器。
相反，再按一次lamp(照明)键，照明灯会立刻熄灭。
6、moni(监听)键：当在接收状态时，按住此键，可以监听工作信道上的情况。
在您按住监听键时，显示屏上显示出“busy”(繁忙)标志。
7、rev(倒频)键：使用双频信道时，此键用于互换发射和接收频率。
8、cset键：如果您的通信机设置了编码静噪功能，当通信机静噪打开后，可以用此键立即关闭通信机的静噪。
9、ctcss(连续单音静噪)键：与enc/sol控制旋钮起使用，用于临时改变单音编码频率或ctcss频率。
10、Iow(低功率)键：控制通信机的高发射功率模式和低发射功率模式之间的转换。
tytpilot对讲机使用注意事项在贴有"关闭对讲机"标识的场合应关闭对讲机。
例如：1、医院或其他使用保健医疗设备的场合。
在搭乘飞机时，也应根据要求关闭对讲机。
2、天气、地形、建筑物、电磁干扰等都会影响信号的场强和覆盖范围。
当电池电量不足时，通话质量也会变差，严重的会有噪声初相，影响正常通话。
tytpilot对讲机常规维护：1、对讲机长期使用后，按健、控制旋钮和机壳很容易变脏，请从对讲机上取下控制旋钮，并用中性洗剂（不要使用强腐蚀性化学药剂)和湿布清洁机壳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地址：
上海市虹口区四川北路1851号8楼 邮编：200081 销售热线：(021)51053127/28 传真：(021)51053123
TP 系列可编程定时器使用说明书
概 述
TP 系列数显定时器是我公司推出的新一代预置式定时器。
TP 系列数显定时器采用性能优异的单片微机作为主控部件，具有精度高、定时范围宽、多种定时工作模式（6种）、数字显示、轻触键盘操作、停电预置数据保存永久、抗干扰性能强、外形美观等特点。
TP 系列数显定时器可广泛应用于包装、印刷、制药、食品、纺织、造纸、陶瓷、石油、化工、冶金等行业作延时、定时时间显示和控制，并能实现循环控制输出，满足多种时间控制场合的需要，投放市场以来深受用户欢迎。
:A 、12～42V B 、187～242VAC D 、72×、85～264VAC E 、48×1、1组触点输出 G 、48×、2组触点输出
3、1组触点+1组瞬动输出
、2组触点+1组瞬动输出
1、1路
2、2路 4、4路
技术参数及功能
1.继电器输出组态：1组、2组、带瞬动功能订货确定；
2.定时分辨率：10ms ；
3.定时精度：±1%+50ms ； 1模式：延时释放(T1定时)；
2模式：延时T1吸合，再延时T2后释放，结束； 4模式：延时T1吸合，再延时T2后释放，重复循环；
5模式：延时T1释放，再延时T2后吸合，重复循环； 6.复位(清零)方式:复位时显示值、控制输出均复位。
⑴.面板清零键复位(仅计时状态时)；
⑵.端子复位(RST,COM 脚短接)：复位信号脉宽≥20ms ，NPN 型无触点信号(0V ≤V L <1V ，2.5V ≤V H ≤5V)或触点信号。
⑶. 断电复位间隔时间≥1s ；
7.暂停方式: 暂停时计数显示值保持不变。
端子暂停(PAS,COM 脚短接)：暂停信号脉宽≥20ms ，NPN 型无触点信号(0V ≤V L <1V ，2.5V ≤V H ≤5V)或触点信号。
8.按键设置软件锁，使得参数、设定值可修改、不可修改或部分可修改。
9.设定参数，定时值断电保码时间≥10年。
10.输出触点最大电流：3A/250VAC （阻性负载）；
11.环境温度及湿度：0～50℃；相对湿度≤95%(不结露)。
额定电压应相符。
2. 清零(复位)：
⑴ 面板清零键复位：在计数状态下（SET 灯不亮时），按清零键（RST ），显示值清零，控制输出复位，所有指示灯灭。
⑵ RST 外部复位(清零)信号输入端：RST 端与COM 端短接即可复位。
端子复位信号脉宽应该大于20ms 。
⑶ 上电延时时间小于50ms 。
⑷ 在用户改变了时间设定值或参数设定值并要求保存的情况下，定时器在保存改变的设定值后，将自动清零，并按照本次的设定工况重新开始定时。
3.暂停: 端子暂停(PAS,COM 脚短接)，停止计时，计时显示值保持不变。
(此状态下仍能进行定时、参数设定。
)
4.在任何时刻短接复位(清零)端子或切断电源，都能使延时触点回到初始状态；断开复位端子或接通电源后，定时器将从零开始计时，故利用复位端和电源端可实现断开延时或接通延时控制。
使用，复位及暂停线应使用屏蔽线，且信号连线应避免与电源线、控制线等动力线贴近平行铺设。
注意：外接复位(清零)及暂停端子输入信号应符合TTL 电平(0～5V )，否则将损坏仪表。
6.使用前先预置所需定时功能参数：
6.1：用户第一次通电运行，应先预置所需定时功能参数，TP 系列有软件锁、输出模式选择、定时量程选择等3个功能，可由用户选择设定。
按．"SET"键且＞．．．3．秒．
，进入功能参数设定状态，SET 设置灯亮，屏幕显示软件锁 1 2 3 4(相应的软件锁进入相应的功能设定)，相应密码正确后再按“．．SET ．．．”键且．．．＜．3．秒．
可选择要修改的功能参数。
参数设定显示的顺序是：软件锁→LP →nd →2退出参数设置状态(上述参数代码具体含义及修改方式见下表)，SET 设置灯灭。
如参数已修改，将保存修改参数，自动复位并按新设定值重新开始运行，如未做任何修改，将按原值继续保持运行。
注：若输出模式值设定为0或1,将无T2量程选择设定项。
® 上海亚泰仪表有限公司 TP 系列数字式定时器说明书
地址：上海市虹口区四川北路1851号8楼 邮编：200081 销售热线：(021)51053127/28 传真：(021)51053123
2
6.2参数设定的保存与设定状态的退出 所有参数设定完毕并检查无误后，按．"SET"键．(<．3．秒．)，退出参数设定状态,若参数已经改变，这时所设定的参数被保存，并按新设定工况重新运行；若参数未改变，则退出参数设定，进入定时状态，并按原工况继续运行，SET 指示灯灭。
在参数设定状态，按“RST ”键将退出参数设定，进入计时状态，并按原工况继续运行，SET 指示灯灭。
注意：在选择量程范围时,其量程对应的指示灯和数码管小数点位将点灯:如您选择量程3,数码管百位小数点和分(m)指示灯将点亮，则表示您所选的量程范围是0~99.99分钟。
7.预置定时值设定方法： 7.1．．．在允许进入预置设置情况下，按．．．．．．．．．．．．．．"SET"键．且＜３秒．．．
，进入预置定时值设定状态，“SET ”指示灯点亮。
预置定时值顺序是T1→T2→退出预置定时值状态。
注：若输出模式值是0或1,将忽略T2预置值设定，直接退出预置定时值状态。
7.2预置时间设定值时，对应的指示灯和数码管小数点位将点灯(如您选择T2,预置值为0 1 2 3，数码管百位小数点、分(m)指示灯和T1/T2指示灯点亮，表示T2预置时间是1.23分钟。
7.3预置定时值修改：按"< "键，使个位闪烁，进入个位修改状态，此时按"∧"键增1，使个位从0→1→2→3→4→5→6→7→8→9，轮流显示；
再按" <“键，使十位闪烁，按"∧"键使之增1； 再按" < "键，使百位闪烁，按"∧"键使之增1；
再按" < "键，使千位闪烁，按"∧"键使之增1； 再按" < "键，将重新回到个位闪烁，操作同上。
当设定值修改完毕后按．"SET"键．且＜3秒将进入下一个定时时间设．．．．．．．．．．．．定。
设定方法同上。
．．．．．．．．．
7.4预置值设定完毕并检查无误后，按．"SET"键．(<．3．秒．
)，退出参数设定状态,若参数已经改变，这时所设定的参数被保存，并按新设定工况重新运行；若参数未改变，则退出参数设定，进入计时状态，并按原工况继续运行，SET 指示灯灭。
7.5在预置值设定状态，按“RST ”键将退出参数设定，进入计时状态，并按原工况继续运行，SET 指示灯灭。
7.6 功能参数和预置值设定完毕，可参照使用说明6.1加锁。
7.7 在参数设定状态或预置值设定状态，如果超过20秒钟没有按键，仪表自动退出设定状态而进入计时状态，丢弃修改的参数，按原工况继续运行，SET 指示灯灭。
8. 定时显示模式及设定方法
⑴ 4位数码管显示定时时间，其中一位与量程对应的小数点按 1H z 闪烁。
T1/T2指示灯指示回路正处于运行的时段，T1/T2指示灯未点亮表示T1在运行，点亮表示T2在运行。
⑵ 运行显示状态下，上排OUT 绿色指示灯指示回路继电器动作与否，继电器处于吸合状态则指示灯点亮。
下排红色指示灯，SET 灯代表参数或预置设定显示状态，在运行显示状态下不点亮，h 、m 、s 灯按当前显示回路的量程对应点亮指示灯。
⑶ 如定时运行结束，就显示 End ，表示定时运行完毕，回路设定为循环运行，是不可能定时运行结束的。
6种模式时序图
0输出模式：延时吸合(T1定时)； 1输出模式：延时断开(T1定时)； 2模式：延时T1吸合，再延时T2后释放，结束；
3模式：延时T1释放，再延时T2后吸合，结束； 4模式：延时T1吸合，再延时T2后释放，重复循环； 5模式：延时T1释放，再延时T2后吸合，重复循环；
(TPD-111只有1组延时输出，TPD-113只有1组延时输出和瞬动输出，TPD-112包括1组和2组延时输出)
（TPG-111只有1组延时输出）。
