压力容器与压力管道的相关知识培训12.18

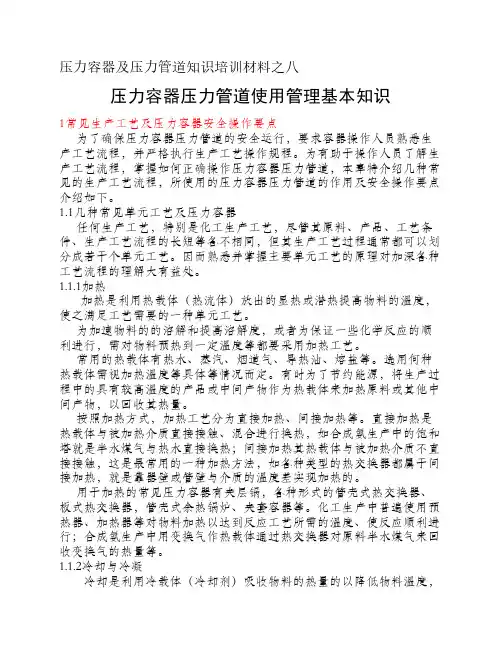

压力容器及压力管道知识培训材料之八压力容器、压力管道使用管理基本知识

压力容器及压力管道知识培训材料之八压力容器压力管道使用管理基本知识1常见生产工艺及压力容器安全操作要点为了确保压力容器压力管道的安全运行,要求容器操作人员熟悉生产工艺流程,并严格执行生产工艺操作规程。
为有助于操作人员了解生产工艺流程,掌握如何正确操作压力容器压力管道,本章特介绍几种常见的生产工艺流程,所使用的压力容器压力管道的作用及安全操作要点介绍如下。
1.1几种常见单元工艺及压力容器任何生产工艺,特别是化工生产工艺,尽管其原料、产品、工艺条件、生产工艺流程的长短等各不相同,但其生产工艺过程通常都可以划分成若干个单元工艺。
因而熟悉并掌握主要单元工艺的原理对加深各种工艺流程的理解大有益处。
1.1.1加热加热是利用热载体(热流体)放出的显热或潜热提高物料的温度,使之满足工艺需要的一种单元工艺。
为加速物料的的溶解和提高溶解度,或者为保证一些化学反应的顺利进行,需对物料预热到一定温度等都要采用加热工艺。
常用的热载体有热水、蒸汽、烟道气、导热油、熔盐等。
选用何种热载体需视加热温度等具体等情况而定。
有时为了节约能源,将生产过程中的具有较高温度的产品或中间产物作为热载体来加热原料或其他中间产物,以回收其热量。
按照加热方式,加热工艺分为直接加热、间接加热等。
直接加热是热载体与被加热介质直接接触、混合进行换热,如合成氨生产中的饱和塔就是半水煤气与热水直接换热;间接加热其热载体与被加热介质不直接接触,这是最常用的一种加热方法,如各种类型的热交换器都属于间接加热,就是靠器壁或管壁与介质的温度差实现加热的。
用于加热的常见压力容器有夹层锅,各种形式的管壳式热交换器、板式热交换器,管壳式余热锅炉、夹套容器等。
化工生产中普遍使用预热器、加热器等对物料加热以达到反应工艺所需的温度、使反应顺利进行;合成氨生产中用变换气作热载体通过热交换器对原料半水煤气来回收变换气的热量等。
1.1.2冷却与冷凝冷却是利用冷载体(冷却剂)吸收物料的热量的以降低物料温度,使之满足工艺需要的一种单元工艺。
压力容器、压力管道培训教材(包括相关法律法规).

压力容器、压力管道知识培训教材二〇〇六年编制目录压力容器及压力管道法规知识 (8)1压力容器及压力管道法规体系结构 (8)1.1第一层次:法规及法规性文件 (8)2几个重要相关法规对锅炉、压力容器及压力管道管理的要求 (10)2.1法规适用范围 (10)2.2相关法规中锅炉、压力容器及压力管道用语的含义 (10)3压力容器的分类 . (11)3.1按压力等级分类 (11)3.2按容器在生产中的作用分类 (11)3.3按安装方式分类 (12)3.4按安全技术管理分类 (12)4压力管道的分类 . (13)5《容规》、《锅规》对压力容器、锅炉受压元件用材的要求 (13)5.1《容规》对压力容器用材的要求 (13)5.2《锅规》对锅炉受压元件用材的要求 (14)6《条例》、《容规》、《管规》对压力容器、压力管道设计的要求 (14)6.1《条例》对压力容器设计的要求 (14)6.2《容规》对压力容器设计的要求 (14)6.3《管规》对压力管道设计的要求 (16)7《条例》、《容规》、对压力容器等特种设备制造、安装的要求 (16)7.1《条例》对压力容器制造、安装的要求 (16)7.2《容规》对压力容器制造的要求 (17)8《条例》、《容规》、对压力容器等特种设备使用的要求 (17)8.1《条例》对压力容器等特种设备使用的要求 (17)8.2《容规》对压力容器使用的要求 (18)8.3《锅规》对锅炉使用、修理和改造的要求 (19)9《容规》对压力容器修理和改造的要求 (20)10《容规》、《容检规》对压力试验的要求 (20)10.1《容规》对压力试验的要求 (20)11《条例》、《容规》、《容检规》等对压力容器等特种设备定期检验的要求 (21)11.1《条例》对定期检验的要求 (21)11.3《锅规》对定期检验的要求 (23)11.4《容检规》对定期检验的要求 (23)12相关法规对技术文件和资料的要求 (27)12.1《条例》对技术文件和资料的要求 (27)12.3《锅规》对技术文件和资料的要求 (28)13《容规》、对压力容器等特种设备安全阀等附件的要求 (28)13.1《容规》对安全阀等附件的要求 (28)13.2《锅规》对安全阀等附件的要求 (30)14《气瓶安全监察规定》对气瓶充装单位的要求 (32)15《条例》对违犯《特种设备安全监察条例》的部分处罚条款 . (33)压力容器材料 . (34)1金属材料基本知识 (34)1.1金属晶体的组成结果 . (34)1.2合金材料...................................................................................................................341.3铁-碳合金以及铁-碳合金基本组织 (35)1.4钢和铸铁...................................................................................................................352钢材 (35)2.1钢材的分类...............................................................................................................352.2钢材的编号...............................................................................................................352.3各种元素对钢材性能的影响 . (36)3钢板与钢管 (36)3.1钢板 ..........................................................................................................................363.2钢管 ..........................................................................................................................374 锻件 (37)4.1不锈钢锻件(JB4728-2000) (37)4.2碳素钢和低合金钢锻件(JB4726-2000) (38)5压力管道组成件及管道支撑件的检验 . (39)6压力容器压力管道用材料质量管理要求 . (40)6.1验收入库...................................................................................................................406.2材料代用...................................................................................................................406.3材料的保管、发放及使用 . (41)焊接基本知识 . (42)1 电焊条 (42)1.1 焊条的组成及作用 . ...............................................................................................421.2 焊条的种类、型号及规格 . (43)1.3 焊条的选用原则 . ...................................................................................................471.4 焊条的检验和保管 . (47)2 锅炉压力容器常用钢材的焊接 . (48)2.1低碳钢的焊接 . (48)2.2低合金高强度钢的焊接 . (49)2.3珠光体耐热钢的焊接 . (52)2.4不锈钢的焊接 . (53)压力容器结构基础知识 (54)1压力容器的基本构成 . (54)1.1壳体 ..........................................................................................................................541.2连接件 ......................................................................................................................551.3密封元件...................................................................................................................551.4管、开孔及其补强结构 . (55)1.5支座 ..........................................................................................................................572 圆筒体结构 (57)2.1、整体式筒体 . (57)2.2组合式筒体结构又可分为多层板式结构和绕制式结构两大类。
压力容器及压力管道知识

材料牌号及规格、炉(批)号、国家安全监察机构认可标志、材料生产单位
名称及检验印鉴标志或其他标志。材料质量证明书的内容必须齐全、清晰,
并加盖材料生产单位质量检验章。
压力容器制造单位从非材料生产单位获得压力容器用材料时,应同时取
得材料质量证明书原件或加盖供材单位检验公章和经办人章的有效复印件。
压力容器制造单位应对所获得的压力容器用材料及材料质量证明书的真实性
时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和
管理的要求愈高。为此,《容规》采用既考虑容器压力与容积乘积大小,
又考虑介质危害程度以及容器品种的综合分类方法,有利于安全技术监
督和管理。该方法将压力容器分为三类。
压力容器的分类
• 下列情况之一的,为第三类压力容器: • (1)高压容器;
•
《管规》第五条 压力管道的设计、制造、安装、使用、检察和修理改造单位必须执行本规定。
压力管道的设计、制造、安装、使用、检察和修理改造单位的主管部门应负责所属企业的压
力管道安全管理工作。
•
《瓶规》第三条 在中华人民共和国境内使用的气瓶,其设计、制造、充装、运输、储存、销
售、使用和检验等各项活动,应当遵守本规定。
定的除外。
几个重要相关法规对锅炉、压力容器及压力管道管理的要求
• 《容规》第4条 压力容器的设计、制造(组焊)、安装、使用、检验、修理和改造,均应严格 执行本规程的规定。各级锅炉压力容器安全监察机构(以下简称安全监察机构)负责压力容器安 全监察工作,监督本规程的执行。 第5条 本规程是压力容器质量监督和安全监察的基本要求,有关压力容器的技术标准、部门 规章、企事业单位规定等,如果与本规程的规定相抵触时,应以本规程为准。
压力容器压力管道安全管理人员法规培训

一、《压力容器安全管理人员和 操作人员考核大纲》
• A4.16 《压力容器安装改造维修许可规则》。 • A4.17 《移动式压力容器充装许可规则》。 • A4.18 《安全阀安全技术监察规程》。 • A4.19 《爆破片装置安全技术监察规程》。
国家质量监督检验检疫总局 • A4.20 相关行业压力容器安全管理的有关规
追究的规定》。
• D4.5 《锅炉压力容器压力管道特种设备安 全监察行政处罚规定》。
一、《压力容器安全管理人员和 操作人员考核大纲》
• D4.6 《特种设备事故报告和调查处理规 定》。
• D4.7 《特种设备作业人员监督管理办法》。 • D4.8 《特种设备作业人员考核规则》。 • D4.9 移动式压力容器安全技术监察规程。 • D4.10 《特种设备使用管理规则》。 • D4.11 《压力容器定期检验规则》。 • D4.12 《移动式压力容器充装许可规则》。 • D4.13 相关行业压力容器安全操作的有关规
定》。
一、《压力容器安全管理人员和 操作人员考核大纲》
• A4.9 《固定式压力容器安全技术监察规程》
• A4.10 移动式压力容器安全技术监察规程。 • A4.11 《非金属压力容器安全技术监察规
程》。 • A4.12 《超高压容器安全技术监察规程》。 • A4.13 《简单压力容器安全技术监察规程》。 • A4.14 压力容器使用管理规则。 • A4.15 《压力容器定期检验规则》。
• 第五十四条 从业人员在作业过程中,应当严格 遵守本单位的安全生产规章 制度和操作规程,服 从管理,正确佩戴和使用劳动防护用品。
• 第五十五条 从业人员应当接受安全生产教育和 培训,掌握本职工作所需的安全生产知识,提高 安全生产技能,增强事故预防和应急处理能力。

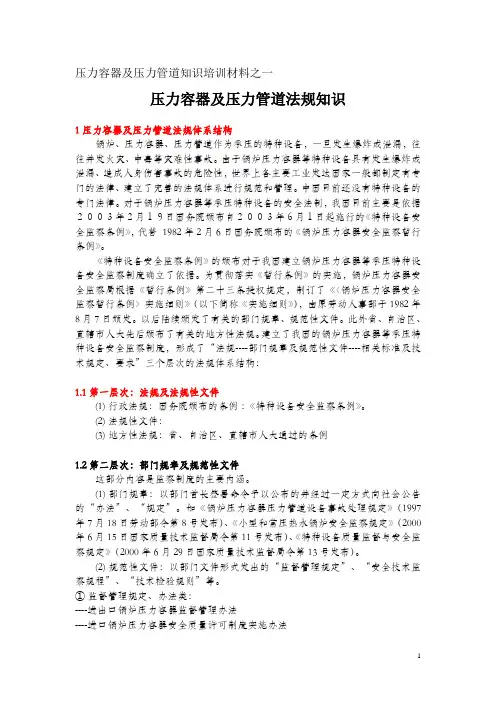

压力容器及压力管道知识培训材料之一压力容器及压力管道法规知识

压力容器及压力管道知识培训材料之一压力容器及压力管道法规知识1压力容器及压力管道法规体系结构锅炉、压力容器、压力管道作为承压的特种设备,一旦发生爆炸或泄漏,往往并发火灾、中毒等灾难性事故。
由于锅炉压力容器等特种设备具有发生爆炸或泄漏、造成人身伤害事故的危险性,世界上各主要工业发达国家一般都制定有专门的法律、建立了完善的法规体系进行规范和管理。
中国目前还没有特种设备的专门法律。
对于锅炉压力容器等承压特种设备的安全法制,我国目前主要是依据2003年2月19日国务院颁布自2003年6月1日起施行的《特种设备安全监察条例》,代替1982年2月6日国务院颁布的《锅炉压力容器安全监察暂行条例》。
《特种设备安全监察条例》的颁布对于我国建立锅炉压力容器等承压特种设备安全监察制度确立了依据。
为贯彻落实《暂行条例》的实施,锅炉压力容器安全监察局根据《暂行条例》第二十三条授权规定,制订了《〈锅炉压力容器安全监察暂行条例〉实施细则》(以下简称《实施细则》),由原劳动人事部于1982年8月7日颁发。
以后陆续颁发了有关的部门规章、规范性文件。
此外省、自治区、直辖市人大先后颁布了有关的地方性法规。
建立了我国的锅炉压力容器等承压特种设备安全监察制度,形成了“法规----部门规章及规范性文件----相关标准及技术规定、要求”三个层次的法规体系结构:1.1第一层次:法规及法规性文件(1) 行政法规:国务院颁布的条例:《特种设备安全监察条例》。
(2) 法规性文件:(3) 地方性法规:省、自治区、直辖市人大通过的条例1.2第二层次:部门规章及规范性文件这部分内容是监察制度的主要内涵。
(1) 部门规章:以部门首长签署命令予以公布的并经过一定方式向社会公告的“办法”、“规定”。
如《锅炉压力容器压力管道设备事故处理规定》(1997年7月18日劳动部令第8号发布)、《小型和常压热水锅炉安全监察规定》(2000年6月15日国家质量技术监督局令第11号发布)、《特种设备质量监督与安全监察规定》(2000年6月29日国家质量技术监督局令第13号发布)。

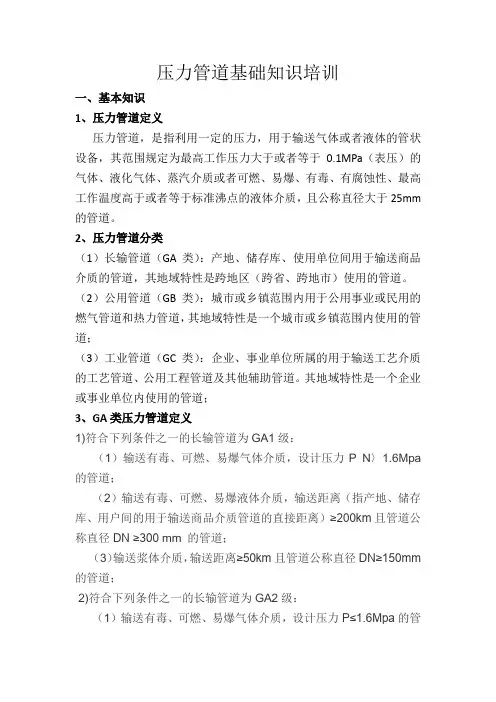

压力管道培训基础

压力管道基础知识培训一、基本知识1、压力管道定义压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm 的管道。
2、压力管道分类(1)长输管道(GA类):产地、储存库、使用单位间用于输送商品介质的管道,其地域特性是跨地区(跨省、跨地市)使用的管道。
(2)公用管道(GB类):城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道,其地域特性是一个城市或乡镇范围内使用的管道;(3)工业管道(GC类):企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
其地域特性是一个企业或事业单位内使用的管道;3、GA类压力管道定义1)符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,设计压力P N〉1.6Mpa 的管道;(2)输送有毒、可燃、易爆液体介质,输送距离(指产地、储存库、用户间的用于输送商品介质管道的直接距离)≥200km且管道公称直径DN ≥300 mm 的管道;(3)输送浆体介质,输送距离≥50km且管道公称直径DN≥150mm 的管道;2)符合下列条件之一的长输管道为GA2级:(1)输送有毒、可燃、易爆气体介质,设计压力P≤1.6Mpa的管道;(2)GA1(2)范围以外的管道;(3)GA1(3)范围以外的管道。
4、GB类压力管道定义1) GB1燃气管道2)GB2热力管道5、GC类压力管道定义工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低。
符合下列条件之一的工业压力管道为GC1 级:1)输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质。
压力容器与压力管道相关知识培训

规范。
04
压力容器与压力管道在石油化 工行业中的应用包括但不限于: 原油储罐、成品油储罐、液化 天然气储罐、管道输送系统等。
电力行业
火力发电:锅炉、汽 轮机、发电机等设备 需要压力容器和管道 来传输和储存蒸汽、 水等介质。
01
核能发电:核反应堆、 蒸汽发生器、冷却系 统等设备需要压力容 器和管道来传输和储 存高温高压的冷却剂 和蒸汽。
02
航天器:压力容器和管道用于储 存和输送燃料、气体和液体
0 3 飞机制造:压力容器和管道用于 液压系统、燃油系统和空调系统
0 4 航空发动机:压力容器和管道用 于燃油和润滑油的输送和储存
0 5 航天发射场:压力容器和管道用 于燃料加注和输送系统
0 6 航天器回收:压力容器和管道用 于着陆缓冲系统和生命支持系统
02
水力发电:水轮机、 发电机等设备需要压 力容器和管道机需要压力容器和管 道来传输和储存液压 油等介质。
05
太阳能发电:太阳能 热电站需要压力容器 和管道来传输和储存 高温高压的蒸汽。
航空航天行业
01
火箭发动机:压力容器和管道用 于输送燃料和氧化剂
演讲人
目录
01. 压力容器与压力管道的基本 概念
02. 压力容器与压力管道的设计 与制造
03. 压力容器与压力管道的安全 管理
04. 压力容器与压力管道的应用 领域
1
压力容器的定义
压力容器是指能够承受压力的密闭容器,通常用 于储存、运输和生产各种气体、液体和固体物料。
压力容器的种类繁多,包括储罐、反应器、换 热器、分离器等。
2
定期检查:定期对 压力容器与压力管 道进行检查,及时
发现问题
4
压力容器及压力管道基础知识

1.1 基本概念
压力容器广泛用于石油化工、医药、冶金、机械、采矿、电力、航 天航空、交通运输等工业生产部门,在农业、民用和军工部门也颇常见。
1.1 基本概念
1.1.2 压力容器类别 固定式压力容器:固定式压力容器是指安装在固定位置使用的压力 容器。 移动式压力容器:移动式压力容器是指由罐体或者大容积钢质无缝 气瓶与走行装置或者框架采用永久性连接组成的运输装备。 气瓶:用于储存和运输压缩气体、液化气体、溶解气体或吸附气体 的瓶式密闭容器。 氧舱:氧舱是指采用空气、氧气或者混合气体等可呼吸气体为压力 介质,用于人员在舱内进行治疗、适应性训练的载人压力容器。
1.1 基本概念
1.1.3 压力容器品种 固定式压力容器:超高压容器、第三类压力容器、第二类压力 容器、第一类压力容器 移动式压力容器:铁路罐车、汽车罐车、长管拖车、罐式集装 箱、管束式集装箱 气瓶:无缝气瓶、焊接气瓶、特种气瓶(内装填料气瓶、纤维 缠绕气瓶、低温绝热气瓶) 氧舱:医用氧舱、高气压舱
1.1 基本概念
TSG R0005适用于《特种设备目录》所定义的,同时具备以下条件的 移动式压力容器:
(1)罐体或者气瓶具有装卸介质功能,并且参与铁路、公路或者水路 运输的;
(2)罐体工作压力大于或者等于0.1MPa的或者气瓶公称工作压力大于 或者等于0.2MPa的;
(3) 罐 体 容 积 大 于 或 者 等 于 450L 的 或 者 气 瓶 单 瓶 容 积 大 于 或 者 等 于 150L且气瓶瓶组容积之和不小于3000L的;
压力容器及压力管道 基础知识
交流内容
压力容器基础知识 压力管道基础知识 安全附件基础知识 压力容器及压力管道失效及损伤 压力容器及压力管道安全管理基础知识
压力管道培训

压力管道的分类
• 一,按压力分:可分为真空管道,中低压管道,高压管道,超高 压管道 • 二,按材料分:可分为合金钢管道,不锈钢管道,碳钢管道,有 色金属管道,非金属管道和复合材料管道 • 三,根据《压力管道安全管理和监察规定》,分为工业管道 , , (GC),公用管道(GB)和长输管道(GA) 工业管道是指单位内部输送介质的管道. ⑴工业管道是指单位内部输送介质的管道 公用管道是指在同一个城市范围内用于输送燃气,暖 ⑵公用管道是指在同一个城市范围内用于输送燃气 暖 气,水的管道 水的管道 ⑶长输管道是指城市之间用于输送介质的管道
保温棉
压力管道的腐蚀和防护
• 一:什么叫腐蚀,腐蚀是指管壁受到输送物料及外部环境的 化学或电化学作用而发生的破坏 • 二:腐蚀的分类 ⑴全面腐蚀 ⑵局部腐蚀 ⑶应力腐蚀 ⑷腐蚀疲劳:
物体由于外因(受力、湿度变化等 而变形时 而变形时, 物体由于外因 受力、湿度变化等)而变形时,在物体内各部分之 受力 间产生相互作用的内力,以抵抗这种外因的作用,并力图使物体从变 间产生相互作用的内力,以抵抗这种外因的作用, 形后的位置回复到变形前的位置。 形后的位置回复到变形前的位置。在所考察的截面某一点单位面积上 的内力称为应力
压力管道的巡检
• • • • • • • • • • ⑴查漏, ⑵管道压力是否正常 ⑶管道温度是否正常 ⑷流量是否正常 ⑸连接阀门是否开关正常 ⑹支撑架有没有损坏 ⑺接地线是否正常 ⑻安全阀爆破片是不是完好 ⑼绝热保温层是不是损坏 ⑽管道有没有不正常的震动
压力管道的定期检验
• 一:在线检验,在线检验是在设备不停车的情况下对其进行 检验,一般一年一次 • 二:全面检验,全面检验是在工厂停车的情况下进行全面的 检查和安全状况平定 • ⑴安全评定为 级和 级的 一般检验周期为 年 安全评定为1级和 级的,一般检验周期为 级和2级的 一般检验周期为6年 • ⑵安全评级为 级的 检验周期为 ~3年 安全评级为3级的 检验周期为1~ 年 级的,检验周期为 • ⑶评级为 级的 应修复或更换该管道 评级为4级的 级的,应修复或更换该管道
压力容器和压力管道讲义课件

压力管道主要由管道、管件、阀门、法兰、支架等组成,其设计、制造、安装 和使用等环节需遵循相关标准和规范。根据用途和工艺要求,压力管道可分为 工业管道、公用管道和长输管道等。
压力容器和压力管道的用途和重要性
总结词
压力容器和压力管道广泛应用于工业生产和日常生活中,对于保障生产和人民生活具有 重要意义。
面对激烈的市场竞争,企业需 要不断提高自身的技术水平和 产品质量,以赢得更多的市场 份额。
THANKS
根据容器的用途和工艺要求,合理设计容 器的结构,确保设备的强度、刚度和稳定性。
制造材料的选择
材料性能
根据设计要求和介质特性,选择具有良好力学性能、耐腐蚀性能、 耐高温性能等材料。
材料标准遵循ຫໍສະໝຸດ 关国家和行业标准,确保所选材料的质量和可靠性。
材料检验
对所选材料进行质量检验,确保材料的各项性能指标符合设计要 求。
压力容器和压力管道 讲义课 件
xx年xx月xx日
• 压力容器和压力管道的基本概念 • 压力容器和压力管道的设计与制
造 • 压力容器和压力管道的安全使用
与管理
目录
• 压力容器和压力管道的法规与标
目录
• 压力容器和压力管道的发展趋势
01
压力容器和压力管道的基 本概念
压力容器的定义和分类
总结词
压力容器是一种能够承受一定压力的密闭设备,通常用于储存和运输气体或液体。
详细描述
在石油化工、制药、食品、能源等领域,压力容器和压力管道被广泛应用于生产工艺流 程中,如化学反应、物料输送、热力交换等。同时,在城市供气、供水、供热等领域, 压力管道承担着输送气体和液体的任务,保障着居民的日常生活需求。因此,确保压力
压力容器与压力管道的相关知识培训12.18

压力容器容器的分类
1、按压力容器承压等级分类
(1)内压容器 容器内部压力高于容器外表面所承 受的压力。
常压容器
p<0.1 MPa(表压)
低压容器(L) 0.1≤p<1.6 MPa
中压容器(M) 1.6≤p<10.0 MPa
高压容器(H) 10.0≤p<100MPa
超高压容器(U) ≥100MPa
按生产工艺的用途分类 (1)反应压力容器(R)
的超过最高工作压力的液压试验或气压试验,其周期 每10年至少一次。
外部检查和内外部检验内容及安全状况等级的规 定,见《在用压力容器检验规程》。
三、压力管道与压力管道定期检验
压力管道的定期检验分为: 1、在线检验是在运行条件下对在用工业管道进行的检 验,在线检验每年至少一次。 2、全面检验是按一定的检验周期在在用工业管道停车 期间进行的较为全面的检验。安全状况等级为1级和2 级的在用工业管道,其检验周期一般不超过6年;安全 状况等级为3级的在用工业管道,其检验周期一般不超 过3年。管道检验周期可根据下述情况适当延长或缩短。
(4)输送流体介质并且设计压力≥10.0MPa的管道。
压力管道的分类
2、符合下列条件之一的工业管道为GC2级: (1)输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑
防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可 燃液体,并且设计压力<4.0MPa的管道; (2)输送可燃流体介质、有毒流体介质,设计压力<4.0MPa,并且设计温 度≥400℃的管道; (3)输送非可燃流体介质、无毒流体介质,设计压力<10.0MPa,并且设 计温度≥400℃的管道; (4)输送流体介质设计压力<10.0MPa,并且设计温度≥ 400℃的管道。
特种设备——压力容器培训课件培训资料

特种设备安全监 察
特种设备使用单位应当建立特种设备安全技术档案。 安全技术档案应当包括以下内容:
(一)特种设备的设计文件、制造单位、产品质量合格证明、使用维 护说明等文件以及安装技术文件和资料; (ニ)特种设备的定期检验和定期自行检查的记录; (三)特种设备的日常使用状况记录; (四)特种设备及其安全附件、安全保护装置、测量调控装置及有关 附属仪器仪表的日常维护保养记录; (五)特种设备运行故障和事故记录;
•エ作压力 •容器的密积 •工作介质的特性
压力容器、压力管道基础知识
《固定式压力容器安全技术监察规程》对压力容器的分类
压力容器、压力管道基础知识
《固定式压力容器安全技术监察规程》对压力容器的分类
压力容器、压力管道基础知识
2、压力管道的分类 原劳动部从压力管道监察的需要出发,在《压力管道安全管 理与监察规定》中界定了压力管道的管理范围,并将压力 管道分为:工业管道、公用管道和长输管道。
特种设备检验,检测机构是在特种备安全监察机构领导下专门 从事特种设备检验、检测的机构。
特种设备安全监 察
特种设备安全监察法规对特种设备设计,制造、安装改 造、使用管理过程中的具体要求:
一、压力容器的设计:
压力容器的设计单位应当经国务院特种设备安全监督管理部门许可,方可从 事压力容器的设计活动。 压力容器的设计单位应当具备下列条件: a.有与压力容器设计相适应的设计人员、设计审核人员; b.有与压力容器设计相适应的场所和设备; C.有与压力器设计相适应的健全的管理制度和责任制度。
b.按设计温度分类: 低温器(t≤-20℃) 常温容器(-20C<t<450℃) 高温器(t≥450℃)
压力容器、压力管道基础知识
C.按工作原理分: 反应压力容器(R) 换热压力容器(E) 分高压力容器(S) 储存压力容器(C,共中球罐为B)
压力容器压力管道基础知识讲座-文档资料

压力容器基础知识
压力容器基础知识
13.什么是延迟裂纹?如何防止?
裂纹不在焊后立即产生,而是在焊后延迟几小时、几
天、或更长时间才出现。
防止办法:焊后加热。
压力容器基础知识
14.什么是热裂纹?产生的主要原因?
在300 ℃以上的高温下产生的裂纹称为热裂纹; 产生的原因:焊接拉应力作用在晶界的低熔点共晶体
所造成的(FeS)。
防止办法:降低焊接线能量;采用多层焊。
压力容器基础知识
15.一次应力、二次应力、峰值应力的概念是什么?
一次应力:是指由于外加载荷,如压力、重力等的作用而产生的应
力。它包括一次总体薄膜应力、一次局部薄膜应力、和一次弯曲应 力。它的特点:满足外力的平衡,随外力的增大而增大,且无自限 性。 二次应力:是指容器部件自身的约束或相邻部件的约束而产生的应 力,主要包括边缘应力和温度应力等。它的特点:一般是自平衡, 且具有自限性,一旦一方发生部分屈服,约束作用即行缓解,应力 便不再上升,故对容器的安全危害相对较小。 峰值应力:是由于局部结构不连续(如开孔、小圆角半径、焊缝咬 边等)引起的应力集中,而迭加到一次或二次应力上的增量,它是 疲劳破坏或脆性断裂的根源,必要时应按应力分类进行疲劳设计。
压力容器基础知识
6.压力容器的失效形式有哪些?
强度失效:在载荷的作用下,发生过量的塑性变形而
导致破坏;
刚度失效:发生过量的弹性变形而导致破坏;
稳定失效:在载荷的作用下,形状突然改变而导致丧
失工作能力。
压力容器基础知识
7.厚度附加量C是怎么回事?
C=C1+C2+(C3) C3 由制造单位投料时考虑。
压力容器压力管道基础知识 讲座
压力容器压力管道基础知识讲座

压力容器基础知识
6.压力容器的失效形式有哪些?
强度失效:在载荷的作用下,发生过量的塑性变形而 导致破坏;
刚度失效:发生过量的弹性变形而导致破坏; 稳定失效:在载荷的作用下,形状突然改变而导致丧
失工作能力。
9、我们的市场行为主要的导向因素,第一个是市场需求的导向,第二个是技术进步的导向,第三大导向是竞争对手的行为导向。2021/9/92021/9/9Thursday, September 09, 2021 10、市场销售中最重要的字就是“问”。2021/9/92021/9/92021/9/99/9/2021 2:32:21 AM 11、现今,每个人都在谈论着创意,坦白讲,我害怕我们会假创意之名犯下一切过失。2021/9/92021/9/92021/9/9Sep-219-Sep-21 12、在购买时,你可以用任何语言;但在销售时,你必须使用购买者的语言。2021/9/92021/9/92021/9/9Thursday, September 09, 2021 13、He who seize the right moment, is the right man.谁把握机遇,谁就心想事成。2021/9/92021/9/92021/9/92021/9/99/9/2021 14、市场营销观念:目标市场,顾客需求,协调市场营销,通过满足消费者需求来创造利润。2021年9月9日星期四2021/9/92021/9/92021/9/9 15、我就像一个厨师,喜欢品尝食物。如果不好吃,我就不要它。2021年9月2021/9/92021/9/92021/9/99/9/2021 16、我总是站在顾客的角度看待即将推出的产品或服务,因为我就是顾客。2021/9/92021/9/9September 9, 2021 17、利人为利已的根基,市场营销上老是为自己着想,而不顾及到他人,他人也不会顾及你。2021/9/92021/9/92021/9/92021/9/9
压力容器及压力管道基础知识

1.1 基本概念
TSG R0005不适用于下列移动式压力容器: (1)罐体或者气瓶为非金属材料制造的; (2)正常运输使用过程中罐体工作压力小于0.1MPa(包括在装卸
介质过程中需要瞬时承受压力大于或者等于0.1MPa)的。
刺激与腐蚀性
<5
<50
PH≤2或pH≥11.5腐蚀 或不可逆损伤作用
高度危 中度危 轻度危害 轻微危 权重
害
害
害
系数
3
2
1
0
≥100~<5 ≥500~< ≥2500~<2 ≥20000
等于其标准沸点的液体。
12.1 基本概念
TSG 21不适用于以下容器:
(1)移动式压力容器、气瓶、氧舱; (2)军事装备、核设施、航空航天器、铁路机车、海上设施和船舶以及矿山井 下使用的压力容器; (3)正常运行工作压力小于0.1MPa的容器(包括与大气连通的在进料或者出料 过程中需要瞬时承受压力大于或者等于0.1MPa的容器); (4)旋转或者往复运动的机械设备中自成整体或者作为部件的受压器室(如泵 壳、压缩机外壳﹑涡轮机外壳﹑液压缸、造纸轧辊等); (5)板式热交换器、螺旋板热交换器、空冷式热交换器、冷却排管; (6)常压容器的蒸汽加热盘管、过程装置中的管式加热炉; (7)电力行业专用的全封闭式组合电器(如电容压力容器); (8)橡胶行业使用的轮胎硫化机以及承压的橡胶模具; (9)无增强的塑料制压力容器。
1.2 结构
1.2.1 压力容器的范围 固定式压力容器的范围包括压力容器本体、安全附件及仪表。 固定式压力容器的本体界定在以下范围内: (1)压力容器与外部管道或者装置焊接(粘接)连接的第一道环向接头的坡口面、 螺纹连接的第一个螺纹接头端面、法兰连接的第一个法兰密封面、专用连接 件或者管件连接的第一个密封面; (2)压力容器开孔部分的承压盖及其紧固件; (3)非受压元件与受压元件的连接焊缝。 压力容器本体中的 主 要 受 压 元 件 ,包括筒节(含变径段)、球壳板、非圆形容 器的壳板、封头、平盖、膨胀节、设备法兰,热交换器的管板和换热管, M36以上(含M36)螺柱以及公称直径大于或者等于250mm的接管和管法兰。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
压力容器安全装置
安全阀的组成: 主要由阀座、阀瓣、加载机构三部分组成
安全阀的工作原理:
当容器内压力超过某一定值时,依靠介质自身的压力自
动开启阀门,迅速排出一定数量的介质。当容器内的压力降 到允许值时出现的事故 。同时,由于 排气时发出较大的响声,也起到自动报警的作用。
压力容器完好标准
1、压力表在校验期内,表盘玻璃无破损、表壳无锈 蚀,有上限标识; 2、排污畅通无堵塞(定期定时排污设备); 3、液位计显示有效; 4、安全阀根部阀开启,无盲板(有此情况,但经各 公司分管生产副总签字确认的除外); 5、人孔、阀门、法兰螺栓等紧固件涂脂保护(高温 部位除外); 6、无振动、泄漏、异响; 7、基础、支座稳固可靠,无异常倾斜和下沉现象;
压力容器安全装置
安全阀的选用: 要考虑三点即 结构形式 安全阀的安装要求: 压力范围 排放量
① 安全阀应垂直安装
在压力容器液面以上的气 相空间,或安装在连接压力容器气相空间的管道上。 ② 压力容器与安全阀之间的连接管和管件的通孔,其截面 积不得小于安全阀的进口面积。 ③ 压力容器与安全阀之间不宜装设中间截止阀门。
压力管道的分类
2、符合下列条件之一的工业管道为GC2级: (1)输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑 防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可 燃液体,并且设计压力<4.0MPa的管道; (2)输送可燃流体介质、有毒流体介质,设计压力<4.0MPa,并且设计温 度≥400℃的管道; (3)输送非可燃流体介质、无毒流体介质,设计压力<10.0MPa,并且设 计温度≥400℃的管道; (4)输送流体介质设计压力<10.0MPa,并且设计温度≥ 400℃的管道。 3、符合下列条件之一的GC2级工业管道划分为GC3级: (1)输送可燃流体介质、有毒流体介质,设计压力<1.0MPa,并且设计温 度<400℃的管道; (2)输送非可燃流体介质、无毒流体介质,设计压力<4.0MPa并且设计温 度<400℃的管道。
压力管道的分类
动力管道 具体划分如下:火力发电厂用于输送蒸汽、汽水 两相介质的管道,划分为GD1级、GD2级。 1 、GD1级 设计压力大于或者等于6.3MPa,或者设计温度 高于或者等于400℃的动力管道为GD1级。 2 、GD2级 设计压力小于6.3MPa,且设计温度低于400 ℃的 动力管道为GD2级。
压力容器安全装置
液面计——是一种用来观察容器内液面高低的附件
压力容器安全装置
压力附件的检验要求: 1、安全阀一般每年至少校验1次,对于弹簧直接载荷 式安全阀,经使用经验证明和检验单位确认可以延长 校验周期的,使用单位向省级或其委托的地(市)级安 全监察机构备案后,其校验周期可以延长,但最长不 超过3年。 2、爆破片应定期更换,更换期限由使用单位根据本单 位的实际情况确定。对于超过爆破片标定爆破压力而 未爆破的,应更换。 3、压力表和液位计应按计量部门规定的期限校验。
三、压力管道与压力管道定期检验
压力管道的定期检验分为: 1、在线检验是在运行条件下对在用工业管道进行的检 验,在线检验每年至少一次。 2、全面检验是按一定的检验周期在在用工业管道停车 期间进行的较为全面的检验。安全状况等级为1级和2 级的在用工业管道,其检验周期一般不超过6年;安全 状况等级为3级的在用工业管道,其检验周期一般不超 过3年。管道检验周期可根据下述情况适当延长或缩短。
一、压力容器与压力管道的定义
压力管道,是指利用一定的压力,用于输送气体 或者液体的管状设备,其范围规定为最高工作压 力大于或者等于0.1MPa(表压)的气体、液化 气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀 性、最高工作温度高于或者等于标准沸点的液体 介质,且公称直径大于等于57mm的管道。公称 直径小于150mm,且其最高工作压力小于1.6MPa (表压)的输送无毒、不可燃、无腐蚀性气体的 管道和设备本体所属管道除外。
二、压力容器与管道的制造资格要求
设计与制造、安装与检 验单位均需有国家质量技术 监督管理部门颁发的资格或 资质。
三、压力管道与压力管道定期检验
压力容器的定期检验分为: 1.外部检查:是指专业人员在压力容器运行中的 定期在线检查,每年至少一次。 2.内外部检验:是指专业检验人员,在压力容器 停机时的检验,其期限分为: 安全状况等级为1~3级的,每隔6年至少一次; 安全状况等级为3~4级的,每隔3年至少一次; 3.耐压试验: 是指压力容器停机检验时,所进行 的超过最高工作压力的液压试验或气压试验,其周期 每10年至少一次。 外部检查和内外部检验内容及安全状况等级的规 定,见《在用压力容器检验规程》。
压力容器容器的分类
1、按压力容器承压等级分类 (1)内压容器 容器内部压力高于容器外表面所承 受的压力。 常压容器 p<0.1 MPa(表压) 低压容器(L) 0.1≤p<1.6 MPa 中压容器(M) 1.6≤p<10.0 MPa 高压容器(H) 10.0≤p<100MPa 超高压容器(U) ≥100MPa
压力容器完好标准
8、容器表面适当位置应有压力容器检验牌;(检验 牌内容是否正确,检验日期是否到期) 9、容器防腐保温无破损、无跑冷和超温、超压现象; (是否在工艺控制控制范围内) 10、无明显变形、鼓包、凹陷和倾斜; 11、各种台帐、记录齐全;(台帐与实物是否相符, 有无包机人,有无明确的职责) 12、容器及附属设备的外表清洁、无油污、积灰现象; 13、环境整洁,无杂物,无死水。
压力容器与压力管道 相关知识
一、压力容器与压力管道的定义
压力容器,是指盛装气体或者液体,承载一定压力的 密闭设备,其范围规定为最高工作压力大于或者等于 0.1MPa(表压),且压力与容积的乘积大于或者等 于2.5MPa· L的气体、液化气体和最高工作温度高于 或者等于标准沸点的液体的固定式容器和移动式容器; 盛装公称工作压力大于或者等于0.2MPa(表压), 且压力与容积的乘积大于或者等于1.0MPa· L的气体、 液化气体和标准沸点等于或者低于60℃液体的气瓶; 氧舱等。
五、压力容器危险的防护措施
1、压力容器设计及其制造必须按《压力容器安全监 察规定》中规定的符合等级类别的设计制造单位进行,其 受压元件焊接工作,必须由经过考核合格的焊工担任。焊 缝的表面质量必须符合规定质量标准,并作表面探伤,不 允许有裂纹、气孔、凹坑和肉眼可见的夹渣等缺陷。 2、压力容器制成后必须进行耐压试验,必要时还应 进行气密性试验。
按生产工艺的用途分类 (1)反应压力容器(R) 如:反应器、分解塔、合成塔 (2)换热压力容器(E) 如:换热器、余热或废热锅炉、冷凝器、蒸 发器等 (3)分离压力容器(S) 如:分离器、过滤器、缓冲器、干燥器等。 (4)储存压力容器(C,球罐B) 如:液化石油气储罐、液氨储罐、球罐、槽 车等
压力管道的分类
5、使用压力容器的单位,应根据生产工艺要求 和容器的技术性能制定安全操作规程,并严格执行。
6、压力容器应定期进行检验, 每年至少一次外部检查,每年至少 一次外部检查,每3年至少进行一 次内外部检验,每6年至少进行一 次全面检验,使用期达20年,每年 至少进行内外部检验,并根据检验 情况,确定全面检验时间和作出能 否使用的结论。 7、压力容器的壳体及受压元件不得有裂纹存在,经内 外部检验发现有严重裂纹的容器,应分析原因,采取措施加 以消除、修理、更换或报废。
四、压力容器的危险因素
压力容器与压力管道类 似锅炉,是承受压力的密闭 容器。有些压力容器或管道 盛装可燃介质,一旦发生泄 露,这些可燃气体会立即与 空气混合并达到爆炸极限, 若遇到火源即可导致二次爆 炸火燃烧等连锁反应,造成 特大的火灾、爆炸和伤亡事 故。
由于压力容器是在压力 状态下运行,内部介质又有 可能是有毒可燃的。 所以压力容器一旦发生 事故必须进行周密检查和必 要的技术措施。 一般压力容器破裂原因 可分为韧性破裂、脆性破裂、 疲劳破裂、腐蚀破裂和蠕变 破裂等五种形式。
工业管道 具体划分如下: 1、符合下列条件之一的工业管道为GC1级: (1)输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的 毒性程度为极度危害介质的管道; (2)输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑 防火规范》GBJl6中规定的火灾危险性为甲、乙类可燃气体或甲类可 燃液体,并且设计压力≥4.0MPa的管道; (3)输送可燃流体介质、有毒流体介质,设计压力≥4.0MPa,并且设计 温度≥400℃的管道; (4)输送流体介质并且设计压力≥10.0MPa的管道。
压力容器安全装置
压力容器的安全防护装置:
设置的目的?为了防止可燃物大量泄漏引起燃烧爆炸事故,尽量
减少事故损失。
什么叫压力容器的安全防护装置?
是指为了使压力容器能够安全运行而装设在设备上的一种附属机构, 又称安全附件。 用于压力容器的安全附件:安全阀、爆破片、紧急放空阀、液位计、 压力表、单向阀、限流阀、温度计、喷淋冷却装置、紧急切断装置、静电 消除装置、防雷击装置等。
1)经常检查压力管道的防护措施,保证其完好无损,减少管 道表面腐蚀; 2)阀门的操作机构要经常除锈上油,定期进行操作,保证其 操纵灵活; 3)安全阀和压力表要经常擦拭,确保其灵敏准确,并按时进 行校验; 4)定期检查紧固螺栓的完好状况,做到齐全、不锈蚀、丝扣 完整、联结可靠; 5)注意管道的振动情况,发现异常振动应采取隔断振源,加 强支撑等减振措施,发现摩擦应及时采取措施; 6)静电跨接、接地装置要保持良好完整,发现损坏及时修复; 7)停用的压力管道应排除内部介质,并进行置换、清洗和干 燥,必要时作惰性气体保护。外表面应进行油漆防护,有保 温的管道注意保温材料完好;
3、压力容器应按规定装设安全阀、爆破片、压力 表、液面计、温度计及切断阀等安全附件。在容器运 行期间,应对安全附件加强维护与定期校验,保持齐 全、灵敏、可靠。
