伺服马达如何计算脉冲数

合集下载

A18-脉冲量计算方法

【锐志天宏】三轴数控系统脉冲当量计算方法1、脉冲当量是指机械移动1毫米所需要的脉冲数，所以单位为：脉冲/毫米。

计算公式：丝杠传动脉冲当量= （360/步距角）*细分数/丝杠螺距齿条传动脉冲当量= （360/步距角）*细分数/传动比/模数×齿数×3.1415926……2、未知参数假设脉冲当量为200脉冲/毫米----输入，进入手动加工的距离模式输入300毫米（即当输入正确的脉冲当量X值时应该行进的距离为300毫米），看此时行进的实际距离为a得到公式 X/300=200/a X准确数值即可得到。

注：当脉冲当量设置与实际不一致时，加工过程中会出现与实际加工尺寸要求不一致现象。

【锐志天宏】A18-脉冲当量计算方法锐志天宏A18脉冲当量计算：脉冲当量定义：普通轴：机械每移动1毫米，控制系统需要发出的脉冲数，单位为：脉冲/毫米；旋转轴：机械每转动1度，控制系统需要发出的脉冲数，单位为：脉冲/度；1 伺服驱动部分（以安川Σ-Ⅴ系列为例）A 固定手柄脉冲当量例如手柄脉冲当量固定为X,Y,Z,A轴均为200，此时我只需根绝这个默认的脉冲数值去修改驱动器上的Pn210（电子齿轮比分母，分子Pn20E保持1048576不变）普通轴：A1 机器为齿轮齿条传动1）直齿（X轴为例）Pn210=手柄默认脉冲（200）*模数*齿数*π*传动比（一般为减速1比5，1比10 等）例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），那么Pn210=200*1.5*25*3.141592653（3.14）*0.1=2355把这个数值输入进Pn210即可2）斜齿（X轴为例）Pn210=手柄默认脉冲（200）*模数*齿数*π*传动比（一般为减速1比5，1比10 等）/cos(螺旋角）例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），螺旋角为19.5度，那么，Pn210=200*1.5*25*3.141592653（3.14）*0.1/cos（19.5）=2959把这个数值输入进Pn210即可Y,Z轴计算方法和X轴完全相同。

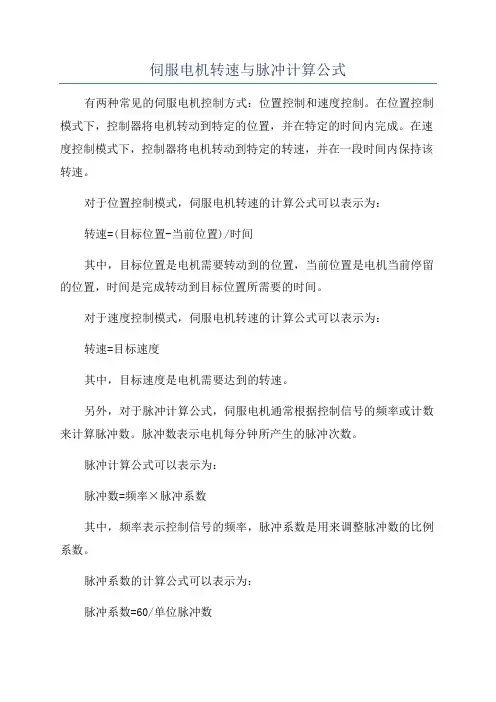

伺服电机转速与脉冲计算公式

伺服电机转速与脉冲计算公式
有两种常见的伺服电机控制方式：位置控制和速度控制。

在位置控制模式下，控制器将电机转动到特定的位置，并在特定的时间内完成。

在速度控制模式下，控制器将电机转动到特定的转速，并在一段时间内保持该转速。

对于位置控制模式，伺服电机转速的计算公式可以表示为：
转速=(目标位置-当前位置)/时间
其中，目标位置是电机需要转动到的位置，当前位置是电机当前停留的位置，时间是完成转动到目标位置所需要的时间。

对于速度控制模式，伺服电机转速的计算公式可以表示为：
转速=目标速度
其中，目标速度是电机需要达到的转速。

另外，对于脉冲计算公式，伺服电机通常根据控制信号的频率或计数来计算脉冲数。

脉冲数表示电机每分钟所产生的脉冲次数。

脉冲计算公式可以表示为：
脉冲数=频率×脉冲系数
其中，频率表示控制信号的频率，脉冲系数是用来调整脉冲数的比例系数。

脉冲系数的计算公式可以表示为：
脉冲系数=60/单位脉冲数
其中，单位脉冲数是每转所产生的脉冲数。

综上所述，伺服电机转速与脉冲计算公式是伺服电机控制中十分重要的计算公式。

通过计算转速和脉冲数，控制器可以准确地控制伺服电机的运动，满足不同应用场景的需求。

伺服电传动设置计算方法

在设置参数之前先确认了解如下参数：1.系统中要求末端工作台移动最大速度。

2.系统中伺服电机和工作台之间连接的传动比。

3.系统中末端传动装置每圈末端位移量。

（如果末端是丝杆的话就是丝杆的螺距）4.系统中伺服电机的编码器分辨率。

（以台达为例：B2系列为160000分辨率、A2系列为1280000分辨率。

其他的请参照伺服手册说明。

）5.伺服电机的最高转速。

（参照手册说明）6.系统中PLC控制器最大输出脉冲pl。

（以台达EH3控制器为例最高输出频率为200000hz，即200Khz）在了解了以上参数后，即可开始计算所要设置的电机每圈脉冲数。

算出的每圈脉冲数和设置的电子齿轮比必须满足以下几个条件，否则某些控制无意义：1.满足系统要求的最大末端速度。

2.满足系统中控制器能输出的最大速度，就是计算后的最大控制频率不能超过PLC的最大输出频率。

3.满足伺服电机最高转速。

计算电子齿轮比举例说明：台达EH3系列PLC、B2系列伺服、机械减速传动比为10:1、要求最大末端速度45mm/s、末端丝杆的螺距为10mm每圈。

根据如下步骤计算：1.首先要做的是算出电机转1圈末端装置能位移多少距离。

计算公式：螺距/传动比电机每圈位移= 10mm / (10/1) =1mm/圈现在知道了电机转1圈末端位移1mm。

2.再计算满足最大末端速度的电机速度是否能够满足。

计算公式：最大速度/电机每圈位移量要求电机最大速度= (45mm/s)/(1mm/r) =45r/s 即：45*60s=2700r/min假如伺服电机的最大速度为3000r/min的话，系统45mm/s的最大速度就能满足要求。

如果是1500r/min的电机的话就不能满足最大末端速度的要求。

此时就要想办法降低机械传动比。

3.计算电机每圈所要求控制脉冲速度上限。

系统要求电机最大的速度为45转/秒，计算公式：PLC最大输出脉冲速度/电机要求的最大秒转速满足最大末端速度时的最大每圈电机脉冲数= (200000P/s)/(45r/s) = 4444P/r（4444个脉冲/圈）所以设置的电机每圈控制脉冲要小于4444个脉冲即可。

伺服电机脉冲当量计算公式

伺服电机脉冲当量计算公式在工程控制领域中，伺服电机是一种能够精确控制位置、速度和加速度的电机，常常被应用于需要高精度运动控制的设备中。

而脉冲当量则是伺服系统中一个重要的参数，它表示了每接收到一个脉冲信号时，电机转动的角度或距离。

因此，了解伺服电机脉冲当量的计算公式对于正确控制电机运动至关重要。

伺服电机脉冲当量的计算公式通常可以表示为：脉冲当量 = (编码器线数 × 减速比) / (2π)在这个公式中，编码器线数表示编码器每圈输出的脉冲数，减速比表示减速器输出轴与电机轴之间的转速比。

而2π则代表圆周率，用来将脉冲转换为角度或距离。

我们需要了解编码器线数和减速比这两个参数。

编码器是一种用来测量电机转动位置的传感器，它会输出脉冲信号来表示电机的角度或距离。

编码器线数就是指编码器每圈输出的脉冲数，通常是一个固定值。

而减速比则是减速器输出轴每转动一圈，电机轴转动的圈数，它反映了减速器的机械结构。

我们可以根据以上公式来计算伺服电机的脉冲当量。

首先确定编码器线数和减速比的数值，然后代入公式中进行计算，得到的结果即为该伺服电机的脉冲当量。

通过这个数值，我们就可以准确地控制电机的运动，实现精确的位置和速度控制。

需要注意的是，不同型号的伺服电机可能具有不同的编码器线数和减速比，因此在计算脉冲当量时需要根据具体的型号和参数来确定。

另外，脉冲当量的单位通常是脉冲/角度或脉冲/距离，具体的单位也需要根据具体情况来确定。

总的来说，了解伺服电机脉冲当量的计算公式是掌握伺服系统运动控制的基础，对于工程控制领域的工程师和技术人员来说至关重要。

通过正确计算脉冲当量，可以实现电机运动的精确控制，提高设备的运行稳定性和精度，从而更好地满足生产和制造过程中的需求。

希望本文所介绍的内容能够帮助读者更好地理解伺服电机脉冲当量的计算方法，为工程控制领域的实际应用提供帮助和指导。

伺服电机转速与脉冲计算公式

伺服电机转速与脉冲计算公式伺服电机是一种根据输入的控制信号来精确控制转速和位置的电机。

它通常由电机、减速器、编码器和控制器组成。

其中，编码器是伺服电机的旋转角度和速度的反馈装置，用来向控制器提供反馈信号，以实现精确的控制。

伺服电机的转速通常是以脉冲方式进行控制。

控制器向编码器发送一定数量的脉冲信号，编码器通过计数脉冲的数量来确定电机的转速。

下面将介绍伺服电机转速与脉冲的计算公式。

1.伺服电机转速的计算公式伺服电机的转速可以用以下的公式来计算：转速=(脉冲频率*60)/(编码器分辨率*编码器线数*减速比)其中：-转速是以转/分钟为单位的；-脉冲频率是控制器发送的脉冲信号频率，以赫兹（Hz）为单位；-编码器分辨率是编码器每一圈的脉冲数；-编码器线数是编码器每一圈的引线数；-减速比是电机的减速比。

伺服电机的脉冲计算公式可以根据电机的转速和编码器的分辨率来确定。

通常，每一圈的脉冲数和编码器的分辨率是成正比的关系。

伺服电机的脉冲数可以用以下的公式来计算：脉冲数=(转速*编码器分辨率*编码器线数*减速比)/60其中：-脉冲数是控制器发送的脉冲信号数量；-转速是电机每分钟的转速；-编码器分辨率是编码器每一圈的脉冲数；-编码器线数是编码器每一圈的引线数；-减速比是电机的减速比。

需要注意的是，以上的计算公式是基于理想情况下的伺服电机转速和脉冲之间的关系。

实际应用中，还需要考虑编码器的误差、电机的自身特性等因素，进行实时的修正和调整，以保证精准的转速控制。

总结起来，伺服电机转速与脉冲计算公式是根据电机的工作原理和编码器的特性来确定的。

了解伺服电机的转速和脉冲之间的关系，可以帮助我们在实际应用中更好地控制和调节伺服电机的转速。

伺服电传动设置计算方法

在设置参数之前先确认了解如下参数：1.系统中要求末端工作台移动最大速度。

2.系统中伺服电机和工作台之间连接的传动比。

3.系统中末端传动装置每圈末端位移量。

（如果末端是丝杆的话就是丝杆的螺距）4.系统中伺服电机的编码器分辨率。

（以台达为例：B2系列为160000分辨率、A2系列为1280000分辨率。

其他的请参照伺服手册说明。

）5.伺服电机的最高转速。

（参照手册说明）6.系统中PLC控制器最大输出脉冲pl。

（以台达EH3控制器为例最高输出频率为200000hz，即200Khz）在了解了以上参数后，即可开始计算所要设置的电机每圈脉冲数。

算出的每圈脉冲数和设置的电子齿轮比必须满足以下几个条件，否则某些控制无意义：1.满足系统要求的最大末端速度。

2.满足系统中控制器能输出的最大速度，就是计算后的最大控制频率不能超过PLC的最大输出频率。

3.满足伺服电机最高转速。

计算电子齿轮比举例说明：台达EH3系列PLC、B2系列伺服、机械减速传动比为10:1、要求最大末端速度45mm/s、末端丝杆的螺距为10mm每圈。

根据如下步骤计算：1.首先要做的是算出电机转1圈末端装置能位移多少距离。

计算公式：螺距/传动比电机每圈位移= 10mm / (10/1) =1mm/圈现在知道了电机转1圈末端位移1mm。

2.再计算满足最大末端速度的电机速度是否能够满足。

如果是1500r/min的电机的话就不能满足最大末端速度的要求。

此时就要想办法降低机械传动比。

3.计算电机每圈所要求控制脉冲速度上限。

伺服电机转速与脉冲计算公式

伺服电机转速与脉冲计算公式
伺服电机是一种具有高精度控制能力的电机，它能够根据输入的指令控制转速和位置。

在伺服电机中，转速通常用脉冲信号来表示，通过计算脉冲的频率可以得到电机的转速。

下面将介绍伺服电机转速与脉冲计算的相关公式。

在伺服电机中，转速与脉冲之间的关系可以通过下面的公式来计算：转速（rpm）=（脉冲频率（Hz）/脉冲数）× 60
其中，脉冲频率指的是每秒钟输入到伺服电机中的脉冲数，脉冲数是旋转一周所需的脉冲数。

为了更好地理解这个公式，我们可以以一个具体的例子来说明。

假设伺服电机的脉冲数为1000脉冲/转，脉冲频率为500Hz，我们可以通过代入公式进行计算：
转速（rpm）=（500Hz/1000）× 60 = 30rpm
这个结果表示伺服电机的转速为30转/分钟。

需要注意的是，上述公式只适用于一种特定类型的伺服电机。

每种伺服电机的脉冲数和脉冲频率都会有一定的差异，因此在实际应用中，需要根据具体的伺服电机型号和参数来确定相应的转速与脉冲计算公式。

此外，除了上述的简单计算公式外，实际应用中还需要考虑到一些其他因素对伺服电机转速的影响。

比如，负载的惯性、摩擦力和外部的扰动等都会对伺服电机的转速产生影响。

因此，在实际应用中，通常需要根据实际情况进行调整和校准。

总结起来，伺服电机转速与脉冲之间的关系可以通过上述的计算公式来确定。

然而，在实际应用中，还需要考虑到一些其他因素对伺服电机转速的影响，因此，在具体应用中需要根据实际情况进行调整和校准。

步进、伺服电机的脉冲量和模拟量的计算方法

步进、伺服电机的脉冲量和模拟量的计算方法1、步进电机的角度控制。

首先要明确步进电机的细分数，然后确定步进电机转一圈所需要的总脉冲数。

计算“角度百分比=设定角度/360°（即一圈）”“角度动作脉冲数=一圈总脉冲数*角度百分比。

”公式为：角度动作脉冲数=一圈总脉冲数*（设定角度/360°）。

2、步进电机的距离控制。

首先明确步进电机转一圈所需要的总脉冲数。

然后确定步进电机滚轮直径，计算滚轮周长。

计算每一脉冲运行距离。

最后计算设定距离所要运行的脉冲数。

公式为：设定距离脉冲数=设定距离/[（滚轮直径*3.14）/一圈总脉冲数]3、步进电机的位置控制就是角度控制与距离控制的综合。

以上只是简单的分析步进电机的控制方式，可能与实际有出入，仅供各位同仁参考。

伺服电机的动作与步进电机的一样，但要考虑伺服电机的内部电子齿轮比与伺服电机的减速比。

有些事情说起来比较简单，但实际应用就有难度了。

请大家在实际的工作中领悟其中的道理。

模拟量的计算1、-10—10V。

-10V—10V的电压时，在6000分辨率时被转换为F448—0BB8Hex(-3000—3000)；12000分辨率时被转换为E890—1770Hex(-6000—6000)。

2、0—10V。

0—10V的电压时，在12000分辨率时被转换为0—1770Hex(0—6000)；12000分辨率时被转换为0—2EE0Hex(0—12000)。

3、0—20mA。

0—20mA的电流时，在6000分辨率时被转换为0—1770Hex(0—6000)；12000分辨率时被转换为0—2EE0Hex(0—12000)。

4、4—20mA。

4—20mA的电流时，在6000分辨率时被转换为0—1770Hex(0—6000)；12000分辨率时被转换为0—2EE0Hex(0—12000)。

以上仅做简单的介绍，不同的PLC有不同的分辨率，并且您所测量物理量实现的量程不一样。

伺服脉冲当量计算公式

伺服脉冲当量计算公式
伺服脉冲当量是指在伺服系统中，电机每获得一个脉冲信号所转动的
角度，也称为伺服电机的分辨率。

伺服脉冲当量的计算公式主要涉及到脉
冲数、减速比、编码器分辨率等参数的计算。

下面将详细介绍伺服脉冲当
量计算公式。

一、脉冲数（PPR）的计算：
脉冲数是指编码器每转一圈所输出的脉冲数。

脉冲数与编码器的分辨
率有关，一般情况下编码器的分辨率已经给出。

例如，一款编码器的分辨
率为5000线，即每圈输出5000个脉冲，则该编码器的脉冲数为5000PPR。

二、减速比（GD）的计算：
减速比是指伺服电机与传动装置之间的转动比例。

一般来说，传动装
置的减速比已经给出，例如1：10，即传动装置每转动10圈，伺服电机
转动1圈。

此时的减速比为10。

三、码盘分辨率（RES）的计算：
码盘分辨率是指编码器其中一转动角度所对应的脉冲数。

计算公式为：RES=PPRxGD
其中，PPR为脉冲数，GD为减速比，RES为码盘分辨率。

四、伺服脉冲当量（PCE）的计算：
PCE=360/RES
其中，RES为码盘分辨率，PCE为伺服脉冲当量。

以上就是伺服脉冲当量计算公式的介绍。

需要注意的是，每个伺服系
统的参数可能会有所不同，上述公式只是举例说明，实际的参数需要根据
具体的伺服系统来确定。

另外，伺服系统的参数也会受到传动装置的影响，所以在计算伺服脉冲当量时，一定要综合考虑传动装置的减速比等因素。

伺服电机转速与脉冲计算公式

伺服电机转速与脉冲计算公式
伺服电机是一种通过反馈控制实现精确控制角度或位置的电机。

它具
有高精度、高可靠性、高动态响应等优点，广泛应用于工业自动化领域。

伺服电机的控制方式主要是根据位置控制，通常采用脉冲计数器来控制，
通过计算脉冲数来控制电机的转速和位置。

ω=n某p/60
其中，ω为伺服电机的转速，n为脉冲计数器每秒产生的脉冲数量，
p为伺服电机的极对数。

在这个公式中，极对数代表电机的磁极数。

当电机速度恒定时，脉冲
计数器每秒钟所产生的脉冲数也是恒定的，那么，根据公式，当极对数越
多时，电机的转速就会越慢。

举个例子，假设有一个伺服电机，极对数为10，同时设置了脉冲计
数器每秒钟产生100个脉冲的信号。

根据公式，则该电机的转速（ω）为：ω = 100 某 10 / 60 = 16.67 rps
换算成rpm，则为：
rpm = 16.67 某 60 = 1000 rpm
若需要改变电机的转速，可以通过改变脉冲计数器每秒钟产生的脉冲数，即改变脉冲速率（pulse rate）或脉冲频率（pulse frequency），
来控制电机的速度。

同时，通过改变脉冲计数器的数量，可以实现对电机位置的控制。

比如，如果脉冲计数器每产生10个脉冲，则电机每运动一圈时，脉冲计数
器就会产生100个脉冲，如果要使电机精确到某个位置，则可以根据需要控制脉冲的数量来控制电机的位置。

综上，伺服电机的转速与脉冲计数器直接相关，通过改变脉冲计数器的数量和速率，可以控制电机的转速和位置，从而实现更加精确的控制和运动。

Panasonic伺服参数设定说明

P a n a s o n i c伺服参数设定说明Prepared on 24 November 2020Panasonic（MINAS A系列）伺服参数设定说明：注意：齿轮比设错，编码器会无回授，同时控制器发遗失位置命令、严重追随误差警报。

使用面板设定参数的方式：1、接通驱动器电源；2、按set键按钮；3、按住MODE键按钮，到显示为：“PA_ 00”；4、按上↑、或下↓键按钮，来选择需要设定的数号，如选择10号参数，显示为：“PA_ 10”；5、按set键按钮，进入对应参数值，显示为：“ 50”；6、用左←键、上↑键、下↓键，来修改设定数值；7、修改完后，按set键按钮，确认退出；当修改完所有要修改的参数后，要执行选择EEPROM模式写入，8、按MODE键按钮，到显示为：“EE_ SET”；9、按set键按钮，到显示为：“EEP -”；10、按住上↑键按钮约（持续3秒钟），显示转换如下：“EEP -”→“EEP - -”→“- - - - - -”→“START” [→“FINISH”[→“Reset”[→“ERROR”“FINISH”与“Reset”写入完成；“ERROR”写入出错，须重新设定参数，后再写入；显示“Reset”需要关电源，重开电源后，设定参数值生效；常规自动增益调节：1、选择常规自动增益调节模式，初始显示“r 0”；2、按SET键按钮一次，按MODE模式键切换，按钮三次，到显示为“At_no1”；3、按上↑、下↓键来选择机器的刚性，刚性越高越好，但前提条件是机台不抖动；4、按SET键按钮，进入监视器 / 执行模式；显示为：“Atu -”；5、在监视器 / 执行模式上运作：按住上↑键按钮约3秒，直到出现显示“start”，电机开始运转，大约15秒内，电机重复5个周期，包括两圈的正转和反转。

“Atu -”→“Atu - -”→“- - - - - -”→“START” [→“FINISH”[→“ERROR”6、把获得的增益值写入到EEPROM。

A18-脉冲量计算方法

【锐志天宏】三轴数控系统脉冲当量计算方法1、脉冲当量是指机械移动1毫米所需要的脉冲数，所以单位为：脉冲/毫米。

注：当脉冲当量设置与实际不一致时，加工过程中会出现与实际加工尺寸要求不一致现象。

伺服电机计算

已知：1）上位机发出脉冲能力为200Kp/S，200×1000/s，200×1000×60/min；2）电机额定转速为3000R/ min，3000/60s；3）伺服电机编码器分辨率是131072；4）丝杆螺距是10mm；求：1、电机额定转速运行时的电子齿轮比？23112)3×50r/s;；4；5=（131072×50r/s）/ 200×1000/s=6553600/200000=3.27682、如果电子齿轮比是1：1）上位机发出的1个脉冲=编码器输出检测反馈的1个脉冲：2）上位机发出脉冲能力时发出的脉冲频率=200×1000/s；3）伺服电机的转速是=200×1000/s×60/131072= 91.55 r/min3、如果丝杆螺距是10mm，1）要求上位机每发一个指令脉冲，工件移动0.001mm，即指令脉冲当量为0.001mm，也可以说指令脉冲单位为0.001mm：2）如果伺服转一周，丝杆转一周，减速比是1；3）丝杆转一周，上位机应该发出的指令脉冲为4）伺服转一周，编码器检测反馈脉冲为13107251123）/上位机发出的2，加工时电机额定速度运行31编码器检测反馈脉冲/上位机发出2=反馈脉冲频率/上位机满额3度运行，丝杆螺距是10mm，指令脉冲当量为0.001mm；4）如果我们让上位机，不工作在额定状态，只工作在1/（13.7012/3.2768)额定频率上，而电机工作在额定转速下，这时的电子齿轮比是电子齿轮比=反馈脉冲频率/【上位机满额发出脉冲频率×1/（13.7012/3.2768)】=3.2768×（13.7012/3.2768）=13.70125）这样，我们得出：a、让上位机，不工作在额定状态，只工作在1/（13.7012/3.2768)额定频率上；b、而电机工作在额定转速下；c、丝杆螺距是10mm（减速比等于），指令脉冲当量为0.001mm；d、电子齿轮比是=13.70124、如果电子齿轮比是1，伺服电机的转速是=200×1000/s×60/131072= 91.55 r/min，怎么能使电子齿轮比=1时，电机转快一点呢？1）只要将编码器的刻线数降低，即编码器一周的反馈脉冲缩小（分频），电机的转速就会提高；2）我们只要将编码器的解析度131072缩小到131072/（3000/91.55）；3）伺服电机的转速=200×1000/s×60/【131072/（3000/91.55）】=（200×1000/s×60/131072）×（3000/91.55）=3000r/min；4）我们只要将编码器的解析度131072缩小到131072/（编码器的解析度= 131072/（3000/91.55）≈ 131072的5）电子齿轮比=1时，编码器的解析度是40965、我主楼计算的三种数字(a1，伺用：1）“b2）“a3）“c。

伺服系统的一些公式

伺服系统的一些公式
伺服系统是工业自动化中非常重要的组成部分，其性能与参数对整个系统的精度、稳定性和响应速度都有直接的影响。

以下是几个在伺服系统中常用的公式：
1. 脉冲当量计算公式：脉冲当量= 螺距/ (减速比×电子齿轮比)。

这个公式用于计算伺服系统在单位时间内输出的脉冲数量，是伺服系统运动控制的重要参数。

2. 功率计算公式：P = PI * M * n / 30，其中P表示电机功率，PI表示圆周率，M表示电机扭矩，n表示电机转速。

这个公式用于计算电机的输出功率，是评估电机性能的重要指标。

3. PID控制算法公式：u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt。

其中u(t)是控制输入，e(t)是误差信号，Kp是比例增益，Ki是积分增益，Kd是微分增益。

这个公式用于对系统进行闭环控制，提高系统的精度和响应速度。

PLC控制伺服电机：控制脉冲的相关计算

PLC控制伺服电机：控制脉冲的相关计算伺服电机PLC通过脉冲的方式控制伺服电机时，其输出脉冲与伺服电机的配置应具有一定的对应关系。

如，PLC输出多少个脉冲电机旋转一圈？电机旋转一圈移动的距离（或角度）是多少？这里我们以某伺服电机为例进行举例说明：完成对伺服电机的接线，并上电后，首先需要对伺服电机的内部运行参数进行配置。

其中最最重要的就是电机旋转一圈的脉冲数（相当于步进电机使用过程中的细分参数）。

伺服电机脉冲配置参数通过以上图片可以看到，其设置参数可以被设置在0-8388608这个范围的任意一个数。

相比于步进电机的使用来所，其使用的参数配置更为灵活。

丝杆模组PLC通过脉冲控制伺服电机的过程中，所涉及到的最重要的参数即为这个。

确定了伺服电机运行过程中的单圈脉冲数，PLC中的控制脉冲数量就需要依照此数据进行计算。

如，假设伺服电机的配置单圈脉冲为1000，电机对丝杆进行控制，丝杆的为单圈滚珠丝杆，导程d=10（丝杆旋转一圈，丝杆上的滑块移动的距离为10mm）；电机旋转一圈，丝杆也旋转一圈，由此带动丝杆上的滑块移动的距离为10mm。

滑块移动速度计算依照以上的对应关系，假定伺服的最高速度为3000rpm，3000rpm=50r/s。

则丝杆上滑块移动的最快速度为50r/s * 10mm/r=500mm/s。

即此电机带动的丝杆滑块可以达到的最高速度为500mm/s。

滑块的最高运行速度即可按照此方式计算核实。

PLC的高速脉冲输出速度计算电机的最高速度为3000rpm，50r/s。

那么电机运行在最高速度的时候，亦需要PLC输出与之对应速度的高速脉冲。

PLC的输出脉冲速度=单圈脉冲量*转速即PLC的最高运行速度为：1000*50=50 000（脉冲/s），50kHz。

由此可以确定PLC的高速脉冲输出口的输出频率至少需要达到50kHz。

这个参数才做PLC参数选型时，很有必要。

特别是在做一些控制性能比较高时，要确保PLC的高速脉冲输出口的输出速度能够达到需要的速度要求。

伺服电机脉冲当量或电子齿轮的调整方法

电子齿轮的调整方法1 什么是脉冲当量或电子齿轮脉冲当量是数控系统控制精度的关键参数，每个脉冲信号机床运动部件的位移量称为脉冲当量，与电子齿轮的关系为：电子齿轮分子/分母比----脉冲当量X 1000，单位：毫米。

例：系统脉冲当量是0.008 毫米，其电子齿轮分子/分母 = 8/1 。

2 什么时候要调整脉冲当量或电子齿轮a机床安装调试或更换系统；b更换电子盘（DOM）；c机床运行过程中加工精度不够；d进行参数初始化以后。

3 如何调整调整脉冲当量或电子齿轮电子齿轮比 = 丝杠螺距×1000/(360×细分数/步距角×传动比)。

为便于生产现场调整，可用如下简单方式进行调整：a 先粗设一个电子齿轮比，在系统主界面按参数设置，进入后选择机床参数，将电子齿轮值设为 8：1，按存储（无存储按钮的按 F1）b 在系统主界面下按 F1,进入自动方式，选择F8手动辅助，选择点动，输入点动增量1000c 在机床轨道上做好当前所在位置的标记，然后按下箭头，让机床向远离标志的方向行走一个点动增量；d 测量轨道上的实际行走距离；e 带入下面公式计算分子／分母＝８×［测量值］／１×１０００将上式化简成最简分数即可。

例：初设电子齿轮比，例：8：1，点动1000毫米，实际走650毫米分子／分母＝８×６５０／１×１０００＝２６／电子齿轮比与脉冲当量相关计算1、什么是机械减速比(m/n)答：机械减速比的定义是减速器输入转速与输出转速的比值，也等于从动轮齿数与主动轮齿数的比值。

在数控机床上为电机轴转速与丝杠转速之比。

2、什么是电子齿轮比答：电子齿轮比就是对伺服接受到上位机的脉冲频率进行放大或者缩小，其中一个参数为分子，一个为分母。

如分子大于分母就是放大，如分子小于分母就是缩小。

例如：上位机输入频率100HZ，电子齿轮比分子设为1，分母设为2，那么伺服实际运行速度按照50HZ的脉冲来进行。

伺服电机转速和脉冲频率的计算

伺服电机转速和脉冲频率的计算
要计算伺服电机的转速和脉冲频率，需要明确伺服电机的参数和工作方式。

通常情况下，伺服电机是通过控制器以脉冲信号的形式进行控制。

1. 计算脉冲频率：通常情况下，脉冲频率是由控制器来生成的，它取决于伺服系统的设计。

一般来说，脉冲频率与伺服电机的转速成正比。

具体的计算方式可以根据伺服系统的规格和控制器的工作方式来进行。

一般来说，可以通过脉冲信号的频率和脉冲当量的乘积来计算伺服电机的转速。

\[ 转速 = \frac{脉冲频率}{脉冲当量} \]
2. 计算脉冲当量：脉冲当量是指伺服电机转一圈所需要的脉冲数，它取决于伺服电机本身的参数和编码器的分辨率。

一般情况下，编码器的线数除以4就等于每转的脉冲数（因为编码器是四相信号的脉冲输出）。

\[ 脉冲当量 = \frac{编码器线数}{4} \]
需要注意的是，实际的脉冲频率和脉冲当量的计算可能
还会受到控制器设置、传动机构等因素的影响。

如果需要精确的数值，建议参考伺服电机的规格说明书或者咨询相关的技术人员。

伺服电机控制脉冲数的计算

伺服电机控制脉冲数的计算引言伺服电机是一种常用的精密控制电机，通常用于需要精确位置和速度控制的应用中。

控制伺服电机的一个重要参数是控制脉冲数，它决定了电机转动的精度和速度。

本文将介绍如何计算控制脉冲数。

控制脉冲数的定义控制脉冲数是指在单位时间内输入给伺服电机的脉冲数量。

通常以脉冲每秒（Pulse Per Second, PPS）作为单位进行表示。

控制脉冲数与电机转速和分辨率有关。

计算公式根据常见的电机控制原理，我们可以通过以下公式来计算控制脉冲数：PPS = RPM * CPR / 60其中：•PPS为控制脉冲数，单位为脉冲每秒•RPM为电机转速，单位为每分钟转数•CPR为编码器的计数分辨率（Count Per Revolution）推导过程假设电机在一分钟内转过了RPM圈，则每秒转过的圈数为RPM/60。

每一圈对应着编码器的计数分辨率CPR个脉冲，所以其对应的每秒输入的脉冲数为(RPM/60) * CPR。

即：PPS = RPM * CPR / 60根据以上推导，我们可以通过已知的电机转速和编码器的计数分辨率来计算出相应的控制脉冲数。

示例假设某个伺服电机的转速为3000 RPM，且其编码器的计数分辨率为5000 CPR。

则根据上述公式，可以计算出该电机的控制脉冲数为：PPS = 3000 * 5000 / 60 = 250000因此，该电机的控制脉冲数为每秒输入250000个脉冲。

注意事项在实际应用中，除了考虑电机的转速和编码器的计数分辨率外，还需要根据具体的控制系统和应用需求来确定合适的控制脉冲数。

过高或过低的控制脉冲数可能会导致电机无法正常工作或者无法达到期望的控制效果。

因此，在设计控制系统时，需要综合考虑伺服电机的性能指标、控制脉冲数和实际应用需求。

结论本文介绍了计算伺服电机控制脉冲数的方法和公式，通过已知的电机转速和编码器的计数分辨率，可以计算出相应的控制脉冲数。

在实际应用中，需要根据具体的控制系统和应用需求来确定合适的控制脉冲数，以实现精确的位置和速度控制效果。

伺服马达如何计算脉冲数

伺服马达如何计算脉冲数问;请问伺服马达如何计算脉冲数啊？伺服马达控制进刀量，假如我要进刀 1 米的话，PLC 应该发多少个脉冲啊？问题补充：假如编码器是 2500 线，应如何计算脉冲数答：这个由伺服电机编码器、伺服放大器、机械结构共同决定。

若放大器的电子齿轮=1，则发1个脉冲，伺服电机转过的角度与编码器1个脉冲角度对应。

如您的例子，发1个脉冲，电机转动1/2500圈。

您若知道响应的机械结构，就可换算成mm 了。
