压敏电阻器与气体放电管配合使用的主要特性探析
气体放电管与氧化锌压敏电阻组合使用方法的分析
气体放电管与氧化锌压敏电阻组合使用方法的分析丘俊伟;黄柳洁;古意瑾【摘要】针对气体放电管与氧化锌(Zn0)压敏电阻组合使用方法的问题,根据Zn0压敏电阻的结构和电气特性与气体放电管的结构理论;得出当Zn0压敏电阻并联在气体放电管不同位置时,即压敏电阻并联的气体放电管数越少,组合型SPD的残压越低;串联气体放电管的数量越多,通过Zn0压敏电阻的电流越小,可以延长压敏电阻的使用寿命;当气体放电管两端的电压达到直流放电电压时,气体放电管迅速导通,使整个组合器件两端电压迅速减小;随着冲击电压的升高残压越大,通流呈线性增加.【期刊名称】《气象研究与应用》【年(卷),期】2017(038)001【总页数】4页(P133-136)【关键词】气体放电管;Zn0压敏电阻;通流;放射性氧化物【作者】丘俊伟;黄柳洁;古意瑾【作者单位】玉林市气象局,广西玉林537000;贺州市气象局,广西贺州542800;贺州市气象局,广西贺州542800【正文语种】中文【中图分类】P49放电管的工作原理是根据间隙放电原理。
将电压施加在放电管的两极时，两极间出现不均匀电场的现象，气体放电管内的空气变得活跃，外施电压不断地提升。
当其超过放电管内气体的绝缘强度时，管内的电极将被击穿，绝缘状态下变成了导电状态。
导通后的残压水平由放电弧道决定，这种残压通常比较低，由此，与放电管连接的电子设备不会受到过电压引起的损坏。
气体放电管用玻璃作为包装管，有些用陶瓷作为封装，放电管充满惰性气体，电性能稳定，二极管放电管作为常用的放电电极，由惰性气体隔开。
它由电极、导电带和陶瓷绝缘体等主要部件构成。
管体的内表面涂有放射性氧化物，管体内壁还涂有放射性元素以改善放电特性。
1.2 压敏电阻与气体放电管的合用1.2.1 压敏电阻与气体放电管串联当这两个元器件用于交流设备保护时，压敏电阻在会因电磁暂态脉冲或暂态过电压而产生较大的泄漏电流。
两者串联时，放电管起开关作用，当没有暂态过电压的影响，可以从系统中分离出压敏电阻，压敏电阻上的泄漏电流变得很小，可以有效减缓压敏电阻片的老化劣化。
气体放电管和压敏电阻组合构成的抑制电路原理
气体放电管和压敏电阻组合构成的抑制电路原理上传者：dolphin由于压敏电阻（VDR）具有较大的寄生电容，用在交流电源系统，会产生可观的泄漏电流，性能较差的压敏电阻使用一段时间后，因泄漏电流变大可能会发热自爆。
为解决这一问题在压敏电阻之间串入气体放电管。
图1 中，将压敏电阻与气体放电管串联，由于气体放电管寄生电容很小，可使串联支路的总电容减至几个pF。
在这个支路中，气体放电管将起一个开关作用，没有暂态电压时，它能将压敏电阻与系统隔开，使压敏电阻几乎无泄漏电流。
但这又带来了缺点就是反应时间为各器件的反应时间之和。
例如压敏电阻的反应时间为25ns，气体放电管的反应时间为100ns，则图2 的R2、G、R3 的反应时间为150ns，为改善反应时间加入R1 压敏电阻，这样可使反应时间为25ns。
金属氧化物压敏电阻（MOV）的电压-电流特性见图3，金属氧化物压敏电阻（MOV）特性参数见表1。
气体放电管（GDT）的电压-电流特性见图4，气体放电管（GDT）特性参数见表2。
金属氧化物压敏电阻（MOV）特性参数由于浪涌干扰所致，一旦加在气体放电管两端的电压超过火花放电电压（图4 的u1）时，放电管内部气体被电离，放电管开始放电。
放电管端的压降迅速下降至辉光放电电压（图4 的u2）（u2 在表2 中的数值为140V 或180V，与管子本身的特性有关），管内电流开始升高。
随着放电电流的进一步增大，放电管便进入弧光放电状态。
在这种状态下，管子两端电压（弧光电压）跌得很低（图4的u3）（u3 在表2 中数值为15V 或20V，与管子本身的特性有关），且弧光电压在相当宽的电流变动范围（从图4 的i1→i2 过程中）内保持稳定。
因此，外界的高电压浪涌干扰，由于气体放电管的放电作用，被化解成了低电压和大电流的受保护情况（u3 和i2），且这个电流（从图4 的i2→i3）经由气体放电管本身流回到干扰源里，免除了干扰对灯具可能带来的危害。
压敏电阻和放电管串联原理
压敏电阻和放电管串联原理一、压敏电阻的工作原理和特性压敏电阻是一种能够根据外部压力或力的大小而改变电阻值的电阻元件。
它的工作原理基于压敏效应，即材料的电阻值会随着外力的变化而变化。
常见的压敏电阻材料有氧化锌、氧化铜等。
当外力作用在压敏电阻上时，材料内部的晶粒结构会发生变化，从而改变了电子的运动状态，导致电阻值的变化。
压敏电阻具有以下几个特性：1. 非线性特性：压敏电阻的电阻值和外加压力或力呈非线性关系。
在低压力下，电阻值基本保持不变；而在高压力下，电阻值会急剧变化。
2. 高灵敏度：压敏电阻对外力的敏感度较高，可以实现微小力的检测和测量。
3. 高稳定性：压敏电阻的电阻值在长时间使用过程中变化较小，具有较好的稳定性。
4. 宽工作温度范围：压敏电阻可以在较宽的温度范围内正常工作，适用于各种环境条件。
二、放电管的工作原理和特性放电管，也称为气体放电管或气体放电管，是一种利用气体放电现象工作的元件。
它的工作原理是通过加压气体或气体混合物的放电实现电流的传导。
放电管通常由气体填充的玻璃管组成，内部有两个电极，当施加足够的电压时，气体中的电离现象会发生，从而形成气体放电。
放电管具有以下几个特性：1. 低电阻：放电管在放电状态下，具有较低的电阻值，可以实现大电流的传导。
2. 快速响应：放电管的开启和关闭速度非常快，可以在微秒级的时间内完成放电和恢复。
3. 电流保护：放电管可以提供电流保护功能，当电路中的电流超过一定的阈值时，放电管会迅速导通，保护其他元件不受损害。
4. 长寿命：放电管的寿命较长，可以进行多次放电操作，具有较好的可靠性。
三、压敏电阻和放电管的串联原理压敏电阻和放电管可以通过串联的方式组合在一起使用，以实现特定的电路功能。
串联连接的原理是将两者的特性相互补充，充分发挥它们的优点。
在串联连接中，压敏电阻起到了对电压的限制和调节作用。
当电路中的电压超过压敏电阻的额定值时，压敏电阻的电阻值会急剧变化，从而限制电路中的电流流过。
压敏电阻和气体放电管串联使用选型指南
压敏电阻和气体放电管串联使用选型指南压敏电阻和气体放电管是电子元器件中常用的两种保护元件，它们可以通过串联使用来提高电路的稳定性和可靠性。
在选型时，需要考虑电路的工作环境、电压和电流等因素，下面是压敏电阻和气体放电管串联使用的选型指南。
1. 工作环境首先需要考虑电路的工作环境，包括温度、湿度、气压等因素。
对于高温、高湿度、高海拔等恶劣环境下的电路，建议选择具有耐高温、耐湿度、耐高压等特性的压敏电阻和气体放电管。
2. 电压和电流其次需要考虑电路的电压和电流，选择合适的压敏电阻和气体放电管。
压敏电阻的额定电压应大于电路中最高电压，气体放电管的额定电压应大于电路中最高电压的峰值。
同时，需要根据电路中的电流大小选择合适的压敏电阻和气体放电管，以保证电路的正常工作。
3. 串联方式压敏电阻和气体放电管的串联方式有两种：压敏电阻在气体放电管前面和压敏电阻在气体放电管后面。
在选择串联方式时，需要考虑电路的特性和保护要求。
如果电路中存在高电压、高能量的脉冲信号，建议将压敏电阻放在气体放电管前面，以保护气体放电管。
如果电路中存在高电流、低电压的信号，建议将压敏电阻放在气体放电管后面，以保护电路。
4. 品牌和质量最后需要选择品牌和质量可靠的压敏电阻和气体放电管。
在市场上存在着各种品牌和质量不同的压敏电阻和气体放电管，需要选择具有良好声誉和质量保证的品牌和产品，以保证电路的稳定性和可靠性。
综上所述，压敏电阻和气体放电管串联使用需要考虑电路的工作环境、电压和电流等因素，选择合适的品牌和质量可靠的产品，并根据电路特性选择合适的串联方式，以保证电路的稳定性和可靠性。
压敏电阻和放电管串联原理
压敏电阻和放电管串联原理压敏电阻（Varistor）和放电管（Gas discharge tube）都是常见的防雷保护元件，它们可以用于电子电路中，来抵御过电压或电流的冲击，保护其他电子设备免受损坏。
虽然两者之间有一些相似之处，但其原理和工作方式不同。
压敏电阻（Varistor）是一种非线性电阻元件，由氧化锌陶瓷颗粒组成，它的电阻值与施加在其两端的电压成非线性关系。
当来自电路中的电压低于其正常工作电压时，压敏电阻处于高阻态，电流通路中的电流很小。
当电压超过压敏电阻的正常工作电压时，电阻突然变小，导致电流通过压敏电阻增大。
这种电压与电阻之间的非线性关系使得压敏电阻能够在过电压等异常情况下吸收或分散电能。
压敏电阻是一种双向保护元件，它在正向和反向电压下都能够工作。
而当正向或反向电压超过其额定电压时，压敏电阻变为低阻态，以保护其他电子元件不受损害。
压敏电阻具有快速响应、大功率处理能力和重复使用等特点。
放电管（Gas discharge tube）是一种气体放电保护元件，可用于快速地放电过电压脉冲。
它由两个电极和一个局部放电区构成，放电区是由电极之间的高电压静电放电引起的。
当电压低于放电管的正常工作电压时，放电管处于微弱的阻抗状态，电流通过放电管非常小。
当电压超过放电管的正常工作电压时，局部放电区会瞬间放电，导致放电管的阻抗急剧下降。
放电管可迅速分散电能，以防止过电压瞬间传导到其他设备上。
压敏电阻和放电管可以与其他保护元件（如熔断器和瞬态电压抑制二极管）一起使用，以提供更全面的电路保护。
当过电压超过压敏电阻的正常工作电压时，压敏电阻会优先分散电流，减小其影响。
如果压敏电阻无法完全吸收过电压，放电管可以迅速放电，进一步保护电路中的其他元件。
因此，压敏电阻和放电管串联使用，能够形成一种可靠的过电压保护机制。
在电路中，它们可以防止过电压或过电流的冲击，保护其他电子设备免受损坏。
它们的选择和配合使用，可根据应用需求和电路特点进行合理设计。
压敏电阻特性及选用分析

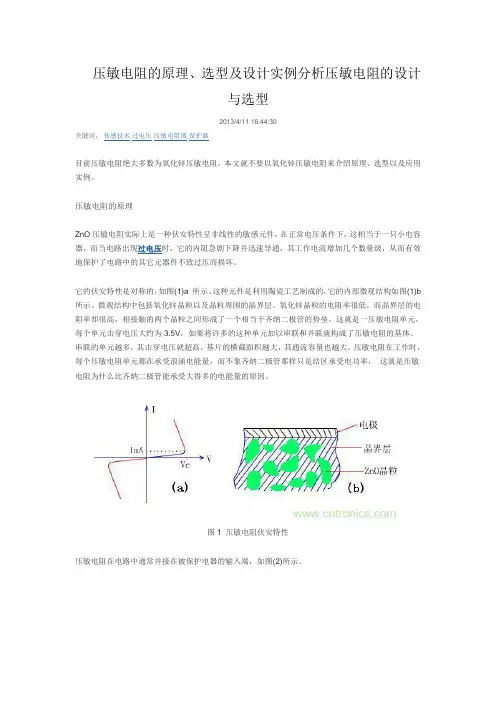

压敏电阻的原理、选型及设计实例分析压敏电阻的设计与选型2013/4/11 16:44:30关键词：传感技术过电压压敏电阻器保护器目前压敏电阻绝大多数为氧化锌压敏电阻，本文就不要以氧化锌压敏电阻来介绍原理、选型以及应用实例。
压敏电阻的原理ZnO压敏电阻实际上是一种伏安特性呈非线性的敏感元件，在正常电压条件下，这相当于一只小电容器，而当电路出现过电压时，它的内阻急剧下降并迅速导通，其工作电流增加几个数量级，从而有效地保护了电路中的其它元器件不致过压而损坏。
它的伏安特性是对称的，如图(1)a 所示。
这种元件是利用陶瓷工艺制成的，它的内部微观结构如图(1)b 所示。
微观结构中包括氧化锌晶粒以及晶粒周围的晶界层。
氧化锌晶粒的电阻率很低，而晶界层的电阻率却很高，相接触的两个晶粒之间形成了一个相当于齐纳二极管的势垒，这就是一压敏电阻单元，每个单元击穿电压大约为3.5V，如果将许多的这种单元加以串联和并联就构成了压敏电阻的基体。
串联的单元越多，其击穿电压就超高，基片的横截面积越大，其通流容量也越大。
压敏电阻在工作时，每个压敏电阻单元都在承受浪涌电能量，而不象齐纳二极管那样只是结区承受电功率，这就是压敏电阻为什么比齐纳二极管能承受大得多的电能量的原因。
图1 压敏电阻伏安特性压敏电阻在电路中通常并接在被保护电器的输入端，如图(2)所示。
图2 压敏电阻在电路中通常并接在被保护电器的输入端压敏电阻的Zv与电路总阻抗（包括浪涌源阻抗Zs）构成分压器，因此压敏电阻的限制电压为V=VsZv/(Zs+Zv)。
Zv的阻值可以从正常时的兆欧级降到几欧，甚至小于1Ω。
由此可见Zv在瞬间流过很大的电流，过电压大部分降落在Zs上，而用电器的输入电压比较稳定，因而能起到的保护作用。
图(3)所示特性曲线可以说明其保护原理。
直线段是总阻抗Zs，曲线是压敏电阻的特性曲线，两者相交于点Q，即保护工作点，对应的限制电压为V，它是使用了压敏电阻后加在用电器上的工作电压。
压敏电阻和气体放电管串联使用选型指南
压敏电阻和气体放电管串联使用选型指南压敏电阻和气体放电管作为电子元器件中的重要保护元件，常常被用于电路设计中。
而它们的串联使用也是常见的应用场景之一。
本文将针对压敏电阻和气体放电管的串联使用，提供选型指南。
首先，我们需要了解压敏电阻和气体放电管的基本特性。
压敏电阻是一种电阻值会随着电压变化而变化的元件，具有良好的抑制过压能力；而气体放电管则是一种利用气体放电现象来实现保护的元件，其特点是容量大、抗干扰能力强。
在进行选型时，需要根据实际应用场景来选择合适的压敏电阻和气体放电管。
具体可以从以下几个方面考虑：1. 额定电压：根据电路的额定电压来选择合适的压敏电阻和气体放电管。
一般来说，压敏电阻的额定电压应该大于或等于电路的最高工作电压，而气体放电管的额定电压则应该略高于最高工作电压。
2. 额定电流：根据电路的额定电流来选择合适的气体放电管。
一般来说，气体放电管的额定电流应该大于或等于电路的最大工作电流。
3. 反应速度：根据电路的反应速度要求来选择合适的压敏电阻和气体放电管。
一般来说，压敏电阻的反应速度比较快，适合于对高频脉冲干扰的抑制；而气体放电管的反应速度相对较慢，适合于对长时间持续的过压保护。
4. 重复使用次数：根据电路的使用次数来选择合适的气体放电管。
一般来说，气体放电管的寿命比较短，需要定期更换，而压敏电阻则可以重复使用。
需要注意的是，在进行压敏电阻和气体放电管的串联使用时，需要考虑它们的电气参数是否匹配。
一般来说，串联使用时应该保证它们的电压分配均匀，以避免其中一种元件被过度使用而导致失效。
总之，压敏电阻和气体放电管的串联使用可以提供更好的电路保护效果，但在选型时需要考虑到实际应用场景，并保证它们的电气参数匹配。
气体放电管原理及应用（详解）
气体放电管原理及应用（详解）气体放电管原理及应用（详解）原理:气体放电管采用陶瓷密闭封装，内部由两个或数个带间隙的金属电极，充以惰性气体（氩气或氖气）构成，基本外形如图1所示。
当加到两电极端的电压达到使气体放电管内的气体击穿时，气体放电管便开始放电，并由高阻变成低阻，使电极两端的电压不超过击穿电压。
气体放电管的主要参数1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在US数量极。
2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8X 20 □电流波形下，所能承受及散发的电流。
3）电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。
气体放电管电容量很小，一般为＜1pF。
4）直流击穿电压当外施电压以500V/S的速率上升，放电管产生火花时的电压为击穿电压。
气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。
5）温度范围其工作温度范围一般在—55 C?+ 125 C之间。
6）绝缘电阻是指在外施50或100V直流电压时测量的气体放电管电阻，一般＞1010Q。
气体放电管的应用示例1）电话机/传真机等各类通讯设备防雷应用如图3所示。
特点为低电流量，高持续电源，无漏电流，高可靠性。
图3通讯设备防雷应用2 ）气体放电管和压敏电阻组合构成的抑制电路图4是气体放电管和压敏电阻组合构成的浪涌抑制电路。
由于压敏电阻有一致命缺点：具有不稳定的漏电流，性能较差的压敏电阻使用一段时间后，因漏电流变大可能会发热自爆。
为解决这一问题在压敏电阻之间串入气体放电管。
但这又带来了缺点就是反应时间为各器件的反应时间之和。
例如压敏电阻的反应时间为25ns ，气体放电管的反应时间为100ns ，则图4的R2,G,R3的反应时间为150ns ，为改善反应时间加入 R1压敏电阻，这样可使反应时间为25ns 。
图4气体放电管和压敏电阻配合应用3）气体放电管在综合浪涌保护系统中的应用自动控制系统所需的浪涌保护系统一般由二级或三级组成，利用各种浪涌抑制器件的特点，可以实现可靠保护。
气体放电管压敏电阻tvs的区别
气体放电管（Gas Discharge Tube，简称GDT）和压敏电阻（Varistor，简称TVS）都是常见的电压保护元件，在电子设备中起着重要的作用。
它们之间有很多区别，本文将针对这些区别进行详细的介绍。
1. 工作原理气体放电管是一种利用气体放电来保护电子设备的元件。
当电压超过气体放电管的工作电压时，气体放电管会突然导通，将电压引到接地，从而保护设备免受过压的损害。
压敏电阻是一种非线性电阻，在正常工作时呈高阻状态，当电压超过其额定电压时，压敏电阻会立即变为低阻状态，吸收过压电流，起到保护电路的作用。
2. 灵敏度气体放电管的工作电压通常在数百伏至数千伏之间，具有较高的耐压能力。
它对快速、高能量的过压脉冲有很好的响应能力。
压敏电阻的工作电压较低，一般在几伏至几百伏之间，对于低能量的过压脉冲有较好的响应能力。
3. 响应速度气体放电管的响应速度非常快，当发生过压时，气体放电管会立即导通，引导电压到地，起到保护作用。
压敏电阻的响应速度较快，但相对于气体放电管来说较慢，需要一定的时间来达到低阻状态。
4. 适用范围气体放电管广泛应用于需要快速响应高能过压的场合，如通信设备、电源系统等。
压敏电阻常用于对低能量过压的保护，如电子电路中的防雷保护、过压保护等。
5. 结构和尺寸气体放电管通常较大，由于其内部需要包含气体放电管和电极之间的间隙，使得其体积较大。
压敏电阻体积较小，可根据需要设计成不同尺寸和形状，适用于各种紧凑空间的设计。
气体放电管和压敏电阻在工作原理、灵敏度、响应速度、适用范围以及结构和尺寸等方面存在很大的差异。
在实际应用中，需要根据具体的场合和需求来选择合适的电压保护元件，以保障电子设备的安全和稳定运行。
电子设备在使用过程中，常常会受到各种不同类型的电压干扰，因此需要采用一些电压保护元件来保护设备免受损害。
气体放电管（GDT）和压敏电阻（TVS）作为常见的电压保护元件，在实际应用中有着不同的特点和优势。
压敏电阻和气体放电管串联使用选型指南
压敏电阻和气体放电管串联使用选型指南一、压敏电阻的特点与应用压敏电阻是一种电阻值随外加电压变化的特殊电阻器件。
其主要特点如下：1. 高灵敏度：压敏电阻对外加电压的变化非常敏感，能够迅速响应并产生电阻值的变化。
2. 宽工作电压范围：压敏电阻的工作电压范围广，可在几伏至几百伏之间工作，适用于不同的电路设计。
3. 高阻值：压敏电阻的阻值可以达到几百兆欧姆，能够满足高阻值要求的应用场景。
4. 快速响应：压敏电阻的响应速度快，能够在微秒级别内完成电阻值的变化。
压敏电阻广泛应用于电子设备中的过电压保护、电压调节、传感器等领域。
例如，在电源电路中，压敏电阻用于过压保护，当电路中出现过电压时，压敏电阻会迅速变成低阻态，将过电压引向地。
二、气体放电管的特点与应用气体放电管是一种通过气体放电来实现电流限制和保护电路的器件。
其主要特点如下：1. 电流限制：气体放电管在电流达到一定值时，能够迅速开启，形成低阻态，将过电流引向地，起到限流保护的作用。
2. 快速响应：气体放电管的响应速度非常快，能够在纳秒级别内完成开启动作，有效保护电路。
3. 宽工作电压范围：气体放电管的工作电压范围广，可以在几十伏至几千伏之间工作，适用于不同电路的需求。
4. 高耐压能力：气体放电管能够承受较高的电压，可用于高压电路的过压保护。
气体放电管广泛应用于电源、通信、雷达、电视、汽车等领域，用于过电流保护、过压保护、电压调节等功能。
例如，在通信设备中，气体放电管常用于限制电路中的过电流，保护设备免受损坏。
三、压敏电阻与气体放电管的串联使用压敏电阻和气体放电管在一些特定的场景中可以进行串联使用，以实现更好的电路保护效果。
在选择适合的压敏电阻和气体放电管时，需要考虑以下几个因素：1. 工作电压范围：压敏电阻和气体放电管的工作电压范围应匹配，以保证在电路中正常工作。
2. 响应速度：压敏电阻和气体放电管的响应速度应匹配，以确保在过电压或者过电流时能够迅速响应并保护电路。
压敏电阻与气体放电管的_配合问题
压敏电阻与气体放电管的配合使用一．基础知识介绍气体放电管和压敏电阻是防雷器主要组成元器件。
气体放电管用于开关型防雷器，压敏电阻用于限压型防雷器。
一、气体放电管的工作原理及特性气体放电管一般采用陶瓷作为封装外壳，放电管内充满电气性能稳定的惰性气体，放电管的电极一般有两个电极、三个电极和五个电极三种结构。
当在放电管的极间施加一定的电压时，便在极间产生不均匀的电场，在电场的作用下，气体开始游离，当外加电压达到极间场强并超过惰性气体的绝缘强度时，两极间就会产生电弧，电离气体，产生“负阻特性”，从而马上由绝缘状态转为导电状态。
即电场强度超过气体的击穿强度时，就引起间隙放电，从而限制了极间电压。
也就是说在无浪涌时，处于开路状态，浪涌到来时，放电管内的电极板关合导通。
浪涌消失时，极板恢复到原来的状态。
气体放电管是一种开关型的防雷保护器件，一般用于防雷工程的第一级或第二级的保护上；由于它的极间绝缘电阻大，因而寄生电容很小，所以用于对高频电子线路的保护有着明显的优势。
然而气体放电管由于其本身在放电时的时延性较大和动作灵敏性不够理想，因此它对于上升陡度较大的雷电波头也难以进行有效的抑制，所以气体放电管一般在防雷工程的应用上大多与限压型防雷器进行综合应用。
综上所述：气体放电管的优点是电流通容量大；寄生电容小；残压较低，一般900V左右；气体放电管的缺点是：1、放电时延性较大，动作灵敏度不够，响应时间较慢，为80ns左右。
2、有续流，不利于对交流或20V以上的线路进行保护，因而与火花间隙一样，存在续流的遮断问题。
3、无法进行劣化指示和实现故障遥信功能，安全系数不高。
二、压敏电阻的工作原理及特性压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性的限压型电阻。
压敏电阻的伏安特性是连续和递增的，因此它不存在续流的遮断问题。
它的工作原理为压敏电阻的氧化锌和添加剂在一定的条件下“烧结”，电阻就会受电压的强烈影响，其电流随着电压的升高而急剧上升，上升的曲线是一个非线性指数。
压敏电阻气体放电管串联 参数
压敏电阻气体放电管串联参数英文回答：Varistor-Gas Discharge Tube Series.Introduction.Varistors and gas discharge tubes (GDTs) are two types of overvoltage protection devices that are commonly used in electronic circuits. Varistors are voltage-dependent resistors that exhibit a nonlinear relationship between voltage and current. When the voltage across a varistor exceeds a certain threshold, the varistor's resistance decreases dramatically, allowing current to flow through the device. This clamping action helps to protect sensitive electronic components from damage caused by voltage surges.GDTs are gas-filled devices that operate on the principle of electrical breakdown. When the voltage across a GDT exceeds a certain threshold, the gas inside thedevice ionizes, creating a plasma channel that allows current to flow. This current flow causes the GDT to conduct, shunting the surge current away from the protected circuit.Applications.Varistors and GDTs are used in a wide variety of applications, including:Power systems: Varistors and GDTs are used to protect power lines and equipment from voltage surges caused by lightning strikes and other events.Industrial equipment: Varistors and GDTs are used to protect industrial equipment from voltage surges caused by motor starting, switching transients, and other sources.Consumer electronics: Varistors and GDTs are used to protect consumer electronics from voltage surges caused by lightning strikes, power outages, and other events.Advantages and Disadvantages.Varistors and GDTs each have their own advantages and disadvantages. Some of the advantages of varistors include:Low cost: Varistors are relatively inexpensive compared to other types of overvoltage protection devices.Compact size: Varistors are available in a variety of small sizes, making them ideal for use in space-constrained applications.Fast response time: Varistors have a fast response time, making them effective at protecting against short-duration voltage surges.Some of the advantages of GDTs include:High surge current capacity: GDTs can handle very high surge currents, making them ideal for protecting against severe voltage surges.Long life: GDTs have a long life expectancy, making them ideal for use in applications where reliability is critical.Low capacitance: GDTs have a low capacitance, making them ideal for use in high-frequency applications.Some of the disadvantages of varistors include:Nonlinear response: Varistors have a nonlinear response to voltage, which can make them less effective at protecting against certain types of voltage surges.Temperature sensitivity: The performance of varistors can be affected by temperature, which can make them less effective in extreme temperature environments.Limited surge current capacity: Varistors have a limited surge current capacity, which can make them less effective at protecting against severe voltage surges.Some of the disadvantages of GDTs include:Higher cost: GDTs are more expensive than varistors.Larger size: GDTs are available in a variety of sizes, but they are generally larger than varistors.Slower response time: GDTs have a slower response time than varistors, making them less effective at protecting against short-duration voltage surges.Selection.The selection of a varistor or GDT for a particular application depends on a number of factors, including:Voltage rating: The voltage rating of the device must be greater than the maximum voltage that the device will be exposed to.Surge current capacity: The surge current capacity of the device must be greater than the maximum surge current that the device will be exposed to.Response time: The response time of the device must be fast enough to protect against the type of voltage surge that the device will be exposed to.Cost: The cost of the device must be within the budget for the application.Conclusion.Varistors and GDTs are two types of overvoltage protection devices that are commonly used in electronic circuits. Each type of device has its own advantages and disadvantages, and the selection of the right device for a particular application depends on a number of factors.中文回答：压敏电阻-气体放电管串联。
压敏电阻串接气体放电管的优点和缺点
压敏电阻串接气体放电管的优点和缺点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!压敏电阻串接气体放电管：优势与挑战压敏电阻和气体放电管是电子设备中常见的过电压保护元件，当两者串接使用时，可以形成一种有效的防护策略。
压敏电阻在IEC 60950-1中的要求解析
STANDARD & APPLICATION引言浪涌被称为瞬态过电压，是电路中出现的一种短暂电流、电压波动，会对电子设备造成危害。
压敏电阻作为信息技术设备等产品中常见的抗雷击浪涌的元器件，可以有效防止这种危害。
但是压敏电阻的使用位置、选型不当都可能造成整机产品不满足安全标准要求。
本文分析了IEC 60950-1: 2013中对压敏电阻的要求，以期对压敏电阻的正确使用提供帮助。
1 压敏电阻相关定义解析电子电路中的浪涌保护元器件，也称为浪涌抑制器。
常见的浪涌抑制器包括电压敏感电阻器（VDR）、碳块、气体放电管（GDT）和其他一些具有非线性电压电流特性的半导体器件，如瞬态抑制二极管（TVS diode）。
其中电压敏感电阻器按其使用材料的不同可分为碳化硅压敏电阻器、金属氧化物压敏电阻器（MOV）、钛酸钡压敏电阻器等，其中以氧化锌为主的金属氧化物压敏电阻是目前开关电源中最广泛使用的浪涌保护元器件。
本文所分析的压敏电阻特指金属氧化物压敏电阻。
2 典型浪涌保护元器件介绍浪涌的保护元器件一般分为开关型和钳位型。
压敏电阻属于钳位型的典型代表，而气体放电管属于开关型的典型代表。
两者的区别也使得在使用时有极大不同。
2.1 压敏电阻压敏电阻实物和电路图中符号如图1，位号一般为VR、RV、X。
压敏电阻在正常电压下呈现高阻抗状态。
当外界浪涌电压超过压敏电阻电压时，压敏电阻会迅速击穿导通，工作电流急剧增大，将电压钳位；当外界电压恢复正常时，压敏电阻又恢复高阻抗状态（图2）。
压敏电阻响应时间快，一般用于电网电源的相线与中线之间。
但由于压敏电阻的电容值较大，不宜直接用于对高频电子系统的保护。
应用于相线与地之间时也要充分考虑漏电流。
2.2 气体放电管气体放电管实物和电路图符号如图3，位号一般为SG、SA。
气体放电管通常采用陶瓷封装，内部充满惰性气压敏电阻在IEC 60950-1中的要求解析Analysis on Request of Varistor in IEC 60950-1北京海关技术中心 武鹏 齐玮摘要阐述了压敏电阻和气体放电管的特性以及两者在开关电源单独或串联使用的情况；详细分析了 IEC 60950-1:2013对压敏电阻的要求，并结合型式试验时的不合格实例及整改方案来加以说明，有助于相关检测人员更好地理解标准。
气体放电管、压敏电阻的主要特性与应用
气体放电管、压敏电阻的主要特性与应用张文军（黑龙江省牡丹江市气象局，157003 ）【摘要】本文叙述了气体放电管、压敏电阻的主要特性及其应用，比较了保护元件之间的性能差异，相互间的配合使用。
【关键词】气体放电管；压敏电阻1 气体放电管气体放电管是一种间隙式的防雷保护元件，放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用。
由于放电管的极间绝缘电阻很大，寄生电容很小，对高频电子线路的雷电防护具有明显的优势。
放电管保护特性的主要不足之处在于其放电时延较大，动作灵敏度不够理想，对于波头上升陡度较大的雷电波难以有效地抑制。
2 压敏电阻压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感，所以称为压敏电阻。
由于压敏电阻具有非线性特性好、通流容量大、常态泄漏电流小、残压水平低、动作响应快和无续流等诸多优点，目前已被广泛地应用于电子设备的雷电防护。
3 压敏电阻的并联使用及与放电管的配合使用3.1 压敏电阻的并联使用从保护可靠性的角度来看，采用几个压敏电阻并联要比仅采用单个压敏电阻可靠得多，这是因为如果只采用单个压敏电阻进行保护，一旦该压敏电阻受到损坏，则被保护电子设备就将失去保护，而当采用几个压敏电阻并联保护后，在压敏电阻并联体中，如果其中一、两个被损坏，其它完好者仍可担负起保护任务。
就一般情况而言，当应用于较大暂态过电流的保护场合时，采用多个压敏电阻并联具有明显的优势，与单个压敏电阻相比，多个压敏电阻并联可以给出较低的箝位电压，可以提高泄放暂态过电流的能力，还可减缓其中各压敏电阻的性能退化。
但是,多个压敏电阻的并联将会增大整个并联支路的总寄生电容，这对于工作频率较高的电子系统保护来说是十分不利的。
在暂态过电流不大的保护场合，采用多个压敏电阻并联一般没有明显优势，反而会增加保护设施的投资，因此宜采用单个压敏电阻。
3.2 压敏电阻与放电管配合使用3.2.1 并联使用压敏电阻在通过持续大电流后其自身的性能要退化，将压敏电阻与放电管并联起来，可以克服这一缺点。
气体放电管压敏电阻tvs的区别 -回复
气体放电管压敏电阻tvs的区别-回复气体放电管（Gas Discharge Tube，简称GDT）和压敏电阻（Transient Voltage Suppressor，简称TVS）是电子领域中常用的保护元件，其中GDT主要用于对高压放电保护，而TVS则用于对瞬态电压保护。
本文将从原理、结构、特性和应用等方面，逐步回答气体放电管和压敏电阻的区别。
第一部分：原理及结构差异气体放电管：气体放电管是一种利用气体放电的原理，具有高击穿电压和快速响应特性的保护元件。
其内部结构通常由一个或多个电极、一个灌装有稀薄惰性气体的玻璃管和一个外壳组成。
当外部电场达到气体放电管的击穿电压时，气体将放电并导通，从而将大部分电流引导到地，有效保护设备免受过电流损坏。
压敏电阻：压敏电阻是一种非线性电阻器件，通过压电材料和导电颗粒杂化形成。
它的内部结构主要由压电陶瓷材料、导电颗粒和金属电极组成。
当施加在压敏电阻上的电压超过其正常工作电压时，导电颗粒之间的间隙会被压缩，从而使电阻值迅速下降，形成一条低阻路径，将电流引向地。
第二部分：特性对比1. 响应速度：气体放电管由于其内部气体放电的本质，可以在纳秒级的时间内响应过压。
而压敏电阻基于电阻值的响应，其响应时间在纳秒至微秒之间。
2. 瞬态电压容量：气体放电管在导电状态下，能够承受较大的瞬态电压，通常在数千伏至几十千伏之间。
压敏电阻则通常在数百伏至几千伏之间。
3. 能量容量：气体放电管由于其大电流能力，能够吸收较大的能量冲击。
而压敏电阻的能量容量相对较低。
4. 电压保护能力：气体放电管在导电状态下有较低的电压保护电阻，所以能较好地保护设备免受过电压损害。
压敏电阻在其正常工作电压范围内有较高的电阻值，因此对于低电压的过压保护较为有效。
第三部分：应用领域气体放电管：气体放电管广泛应用于通信领域、电力设备、工业控制和雷达等领域。
其中主要为防止雷击、过电流、过压等对设备造成损坏。
压敏电阻：压敏电阻主要应用于电子产品中，作为电压保护元件。
气体放电管和压敏电阻的性能及应用
气体放电管和压敏电阻的性能及应用本文主要介绍气体放电管和压敏电阻的工作原理、特性及其重要参数，对它们各自的优缺点进行总结，并对两种器件进行比较。
针对这两种器件的优缺点，建议在实际的设计应用中根据电路的实际需求选择不同的保护器件，同时根据实际应用对这两种元器件进行串并联的组合使用，发挥各自的优点，克服各自的缺点，从而达到最佳的保护效果和最优的安全性能指标。
气体放电管一、气体放电管的工作原理及特性气体放电管的工作原理是气体放电。
当外加电压增大到超过气体的绝缘强度时，两极间的间隙将放电击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平（20～50V）。
只有当电极间电压低于放电管的截至电压（约十几伏）或导通电流低于截至电流（约十几mA）时，气体放电管才能恢复截至状态，这就是气体放电管的续流遮断特性。
可见，在直流电源电路中应用时，如果两线间电压超过15V，不可以在两线间直接应用放电管；在50Hz交流电源电路中使用时，交流电压有过零点，可以实现气体放电管的续流遮断。
气体放电管包括二极管和三极管，电压范围从75V-3500V,超过一百种规格。
放电管常用于多级保护电路中的第一级或前两级，起泄放雷电瞬态过电流和限制过电压作用。
二、气体放电管的几个重要参数1.直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。
这是放电管的标称电压亦称为“直流点火电压”，常用的有90V、150V、230V、350V、470V、600V、800V等几种，最高可坐到3000V、最低70V。
其误差范围：一般为±20%，也有的为±15%。
2.脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
3.冲击耐受电流：将放电管通过规定波形和规定次数的脉冲电流，使其直流放电电压和绝缘电阻不会发生明显变化的最大值电流峰值称为管子的冲击耐受电流。
SPD产品上常见的技术问题分析
SPD产品上常见的技术问题分析一、压敏电阻的安全性问题：在以往的应用中，跨接在电源线上的压敏电阻器出现过起火燃烧，危机临近其它元器件的事故。
对此，制造者和使用者共同进行了大量研究和分析工作，采取了相应的对策，极大地降低了这类事故的概率，但尚未杜绝，因此，压敏电阻的使用安全性仍是个值得重视、需要继续研究解决的课题。
压敏电阻起火燃烧的表观现象，大体上可分为老化失效和暂态过电压破坏两种类型。
①老化失效，这是指电阻体的低阻线性化逐步加剧，漏电流恶性增加且集中流入薄弱点，薄弱点材料融化，形成1kΩ左右的短路孔后，电源继续推动一个较大的电流灌入短路点，形成高热而起火。
这种事故通常可以通过一个与压敏电阻串联的热熔接点来避免。
热熔接点应与电阻体有良好的热耦合，当最大冲击电流流过时不会断开，但当温度超过电阻体上限工作温度时即断开。
研究结果表明，若压敏电阻存在着制造缺陷，易发生早期失效，强度不大的电冲击的多次作用，也会加速老化过程，使老化失效提早出现。
②暂态过电压破坏，这是指较强的暂态过电压使电阻体穿孔，导致更大的电流而高热起火。
整个过程在较短时间内发生，以至电阻体上设置的热熔接点来不及熔断。
在三相电源保护中，N-PE线之间的压敏电阻器烧坏起火的事故概率较高，多数是属于这一种情况。
相应的对策集中在压敏电阻损坏后不起火。
一些压敏电阻的应用技术资料中，推荐与压敏电阻串联电流熔丝（保险丝）进行保护。
二、压敏电阻的连接线问题将压敏电阻接入电路的连接线要足够粗，推荐的连接线的尺寸注：接地线为5.5 mm2以上连接线要尽可能短，且走直线，因为冲击电流会在连接线电感上产生附加电压，使被保护设备两端的限制电压升高。
此外，纵向连结的几个压敏电阻器，使用经过配对的参数一致的压敏电阻器后，当冲击侵入时，出现在横向的电压差可以很小。
在这种情况下，配对也是有意义的。
四、压敏电阻与气体放电器件的串联和并联压敏电阻可以与气体放电管、空气隙、微放电间隙等气体放电器件相串联（图10.5a），这个串联组合的正常工作要满足两个基本条件：①、系统电压上限值应低于气体放电器件G的直流击穿电压；②、G点火后在系统电压上限值下，压敏电阻MY中的电流应小于G的电弧维持电流，以保证G的熄弧。
气体放电管与压敏电阻的区别
1、气体放电管只能放在N和PE之间,因为气体放电管的导通延时长和导通后需要续流,使电路容易短路;所以不能用在三相之间;2、是限压型,是开关型反应时间都是纳秒级的比慢一点反应时间是≤25NS 是≤100NS压敏电阻的性能存在一个衰减的问题放电管不会3、各有优缺点：压敏电阻主要用于电源系统的防雷,气体放电管主要用于信号线路如数据线、电话、有线电视、卫星通信等的防雷;4、只在零线上接放电管不能防雷但零线上能接放电管,而火线上则不行,这是因为正常情况下零线没电压,火线有;5、“谢谢,可是有的同行说,如果这样那光是一个压敏电阻不行,需串一个气体放电管才能通过TUV认证.是吗有相关条文吗谢谢”安规上没有相关条文说一定要压敏电阻串气体放电管才行,但是大家都这样做,原因是他们两个的响应特性互补,组合使用效果最佳,具体来讲,气体放电管是硬响应特性的放电元件,漏电流小,但是残压较高,反应时间慢≤100ns, 动作电压精度较低,而压敏电阻是软响应特性的放电元件,残压较低,反应时间较快≤25ns,但是漏电流较大,所以两个是“最佳拍档”.6、由于压敏电阻MOV具有较大的寄生电容,用在交流电源系统,会产生可观的泄漏电流,性能较差的压敏电阻使用一段时间后,因泄漏电流变大可能会发热自爆;为解决这一问题在压敏电阻之间串入气体放电管;压敏电阻与气体放电管串联,在这个支路中,气体放电管将起一个开关作用,没有暂态电压时,它能将压敏电阻与系统隔开,使压敏电阻几乎无泄漏电流;7、压敏电阻与气体放电管串联在一起,气体放电管起到什么作用,这种结构有什么优点与缺点答：气体放电管有续流,但不容易失效;另耐冲击电流能力强;压敏电阻的主要特性是限压,气体放电管的主要特性是泄流,各用其长处L-PE上串联：可延长压敏的使用寿命,并且于限制电压影响不大;共模防护;L-N上串联：可以把放电管省掉不用,尤其,单相系统;差模防护;N-PE上串联：可以把MOV省掉不用;共模防护;8、个人总结：相间为差模防护,主要防护高压,使用压敏电阻；相对地位共模防护,主要为泄流,所以使用放电管;。
