氩弧焊焊接薄板时的技术参数和技术要求

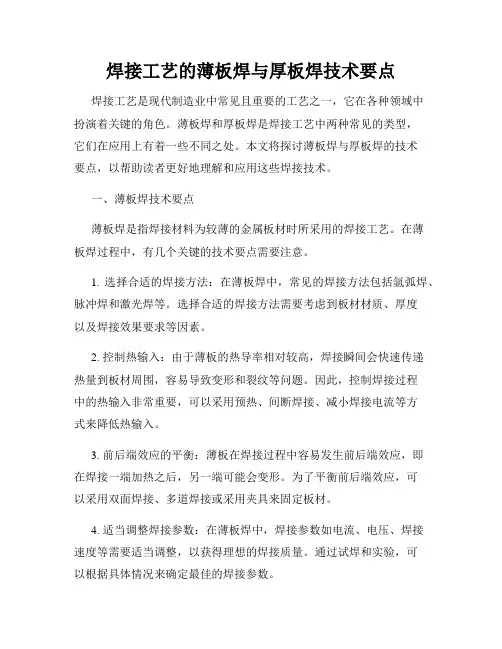

焊接工艺的薄板焊与厚板焊技术要点
焊接工艺的薄板焊与厚板焊技术要点焊接工艺是现代制造业中常见且重要的工艺之一,它在各种领域中扮演着关键的角色。
薄板焊和厚板焊是焊接工艺中两种常见的类型,它们在应用上有着一些不同之处。
本文将探讨薄板焊与厚板焊的技术要点,以帮助读者更好地理解和应用这些焊接技术。
一、薄板焊技术要点薄板焊是指焊接材料为较薄的金属板材时所采用的焊接工艺。
在薄板焊过程中,有几个关键的技术要点需要注意。
1. 选择合适的焊接方法:在薄板焊中,常见的焊接方法包括氩弧焊、脉冲焊和激光焊等。
选择合适的焊接方法需要考虑到板材材质、厚度以及焊接效果要求等因素。
2. 控制热输入:由于薄板的热导率相对较高,焊接瞬间会快速传递热量到板材周围,容易导致变形和裂纹等问题。
因此,控制焊接过程中的热输入非常重要,可以采用预热、间断焊接、减小焊接电流等方式来降低热输入。
3. 前后端效应的平衡:薄板在焊接过程中容易发生前后端效应,即在焊接一端加热之后,另一端可能会变形。
为了平衡前后端效应,可以采用双面焊接、多道焊接或采用夹具来固定板材。
4. 适当调整焊接参数:在薄板焊中,焊接参数如电流、电压、焊接速度等需要适当调整,以获得理想的焊接质量。
通过试焊和实验,可以根据具体情况来确定最佳的焊接参数。
二、厚板焊技术要点厚板焊是指焊接材料为较厚金属板材时所采用的焊接工艺。
厚板焊相对于薄板焊来说,有一些独特的技术要点。
1. 预热与焊后保温:对于较厚的板材来说,预热和焊后保温是非常重要的措施。
通过预热,可以提高板材的塑性和韧性,降低焊接应力。
而焊后保温则有助于减少焊接残余应力和裂纹。
2. 适当控制承载位置:在厚板焊中,焊接过程中需要对焊缝进行承载。
如果承载位置选择不当,容易导致焊缝开裂。
因此,在设计和进行焊接时,需要合理选择焊缝的位置,以确保焊接质量。
3. 多道焊接:对于较厚的板材,常常需要采用多道焊接工艺。
多道焊接可以有效降低焊接时的残余应力和变形,提高焊接质量。
同时,也可以通过采用适当的棱角形状来优化焊道的布置。

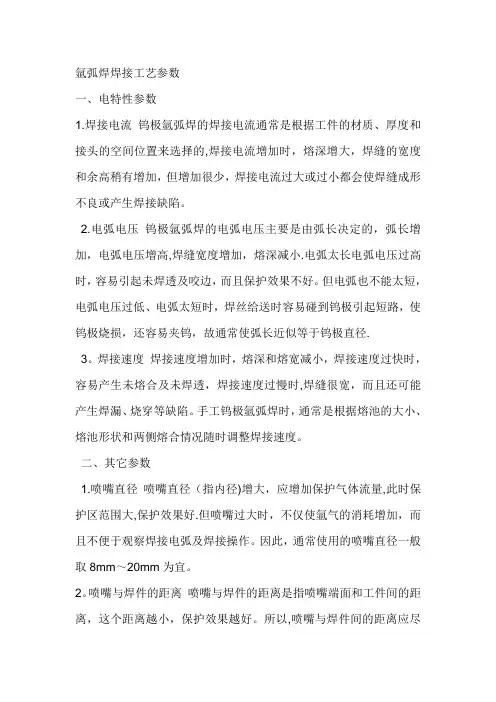

氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的,焊接电流增加时,熔深增大,焊缝的宽度和余高稍有增加,但增加很少,焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的,弧长增加,电弧电压增高,焊缝宽度增加,熔深减小.电弧太长电弧电压过高时,容易引起未焊透及咬边,而且保护效果不好。
但电弧也不能太短,电弧电压过低、电弧太短时,焊丝给送时容易碰到钨极引起短路,使钨极烧损,还容易夹钨,故通常使弧长近似等于钨极直径.3。
焊接速度焊接速度增加时,熔深和熔宽减小,焊接速度过快时,容易产生未熔合及未焊透,焊接速度过慢时,焊缝很宽,而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时,通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径(指内径)增大,应增加保护气体流量,此时保护区范围大,保护效果好.但喷嘴过大时,不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作。
因此,通常使用的喷嘴直径一般取8mm~20mm为宜。
2。
喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小,保护效果越好。
所以,喷嘴与焊件间的距离应尽可能小些,但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为7mm~15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴,通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度,钨极伸出长度越小,喷嘴与工件间距离越近,保护效果越好,但过小会妨碍观察熔池.通常焊对接缝时,钨极伸出长度为5mm~6mm较好;焊角焊缝时,钨极伸出长度为7mm~8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外,还可以根据施焊空间将喷嘴制成扁状(如窄间隙钨极氩弧焊)或其他形状. 焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护.氩气和氦气是所有材料焊接时,背部充气最安全的气体。
氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的,焊接电流增加时,熔深增大,焊缝的宽度和余高稍有增加,但增加很少,焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的,弧长增加,电弧电压增高,焊缝宽度增加,熔深减小。
电弧太长电弧电压过高时,容易引起未焊透及咬边,而且保护效果不好。
但电弧也不能太短,电弧电压过低、电弧太短时,焊丝给送时容易碰到钨极引起短路,使钨极烧损,还容易夹钨,故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时,熔深和熔宽减小,焊接速度过快时,容易产生未熔合及未焊透,焊接速度过慢时,焊缝很宽,而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时,通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径(指内径)增大,应增加保护气体流量,此时保护区范围大,保护效果好。
但喷嘴过大时,不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作。
因此,通常使用的喷嘴直径一般取8mm~20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小,保护效果越好。
所以,喷嘴与焊件间的距离应尽可能小些,但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为7mm~15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴,通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度,钨极伸出长度越小,喷嘴与工件间距离越近,保护效果越好,但过小会妨碍观察熔池。
通常焊对接缝时,钨极伸出长度为5mm~6mm较好;焊角焊缝时,钨极伸出长度为7mm~8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外,还可以根据施焊空间将喷嘴制成扁状(如窄间隙钨极氩弧焊)或其他形状。
焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护。

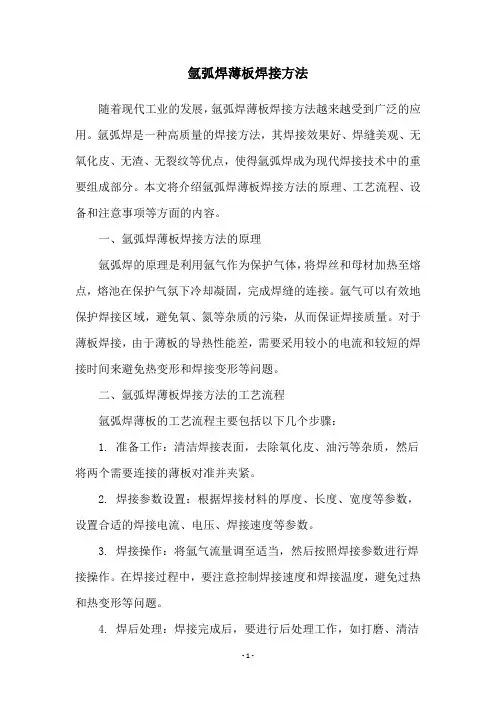

氩弧焊薄板焊接方法
氩弧焊薄板焊接方法随着现代工业的发展,氩弧焊薄板焊接方法越来越受到广泛的应用。
氩弧焊是一种高质量的焊接方法,其焊接效果好、焊缝美观、无氧化皮、无渣、无裂纹等优点,使得氩弧焊成为现代焊接技术中的重要组成部分。
本文将介绍氩弧焊薄板焊接方法的原理、工艺流程、设备和注意事项等方面的内容。
一、氩弧焊薄板焊接方法的原理氩弧焊的原理是利用氩气作为保护气体,将焊丝和母材加热至熔点,熔池在保护气氛下冷却凝固,完成焊缝的连接。
氩气可以有效地保护焊接区域,避免氧、氮等杂质的污染,从而保证焊接质量。
对于薄板焊接,由于薄板的导热性能差,需要采用较小的电流和较短的焊接时间来避免热变形和焊接变形等问题。
二、氩弧焊薄板焊接方法的工艺流程氩弧焊薄板的工艺流程主要包括以下几个步骤:1. 准备工作:清洁焊接表面,去除氧化皮、油污等杂质,然后将两个需要连接的薄板对准并夹紧。
2. 焊接参数设置:根据焊接材料的厚度、长度、宽度等参数,设置合适的焊接电流、电压、焊接速度等参数。
3. 焊接操作:将氩气流量调至适当,然后按照焊接参数进行焊接操作。
在焊接过程中,要注意控制焊接速度和焊接温度,避免过热和热变形等问题。
4. 焊后处理:焊接完成后,要进行后处理工作,如打磨、清洁等,以达到美观、光滑的焊接表面。
三、氩弧焊薄板焊接方法的设备氩弧焊薄板的设备主要包括氩弧焊机、氩气瓶、焊接枪、焊接丝等。
其中,氩弧焊机是氩弧焊薄板焊接的核心设备,其质量和性能直接影响焊接质量。
因此,选择一款质量好、性能稳定的氩弧焊机非常重要。
四、氩弧焊薄板焊接方法的注意事项1. 焊接前要进行充分的准备工作,如清洁焊接表面、对齐夹紧等。
2. 焊接参数设置要根据材料的厚度、长度、宽度等参数进行合理的调整,以保证焊接效果。
3. 焊接时要注意控制焊接温度和焊接速度,避免过热和热变形等问题。
4. 焊接完成后要进行后处理工作,如打磨、清洁等,以达到美观、光滑的焊接表面。
5. 在操作过程中,要注意安全,避免电击、火灾等事故的发生。

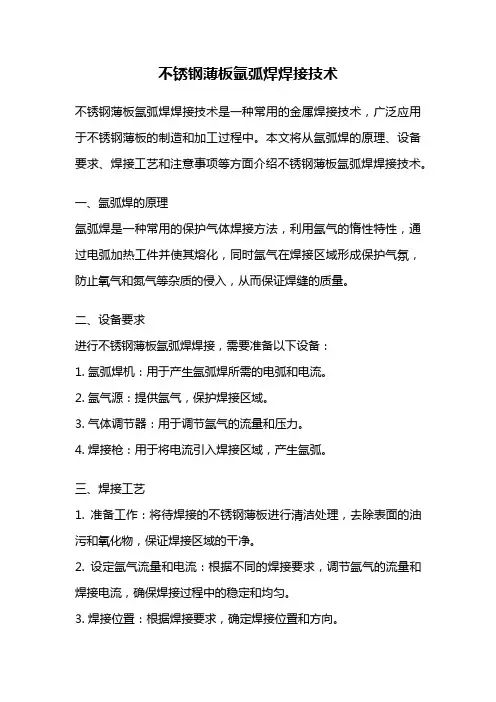

不锈钢薄板氩弧焊焊接技术
不锈钢薄板氩弧焊焊接技术不锈钢薄板氩弧焊焊接技术是一种常用的金属焊接技术,广泛应用于不锈钢薄板的制造和加工过程中。
本文将从氩弧焊的原理、设备要求、焊接工艺和注意事项等方面介绍不锈钢薄板氩弧焊焊接技术。
一、氩弧焊的原理氩弧焊是一种常用的保护气体焊接方法,利用氩气的惰性特性,通过电弧加热工件并使其熔化,同时氩气在焊接区域形成保护气氛,防止氧气和氮气等杂质的侵入,从而保证焊缝的质量。
二、设备要求进行不锈钢薄板氩弧焊焊接,需要准备以下设备:1. 氩弧焊机:用于产生氩弧焊所需的电弧和电流。
2. 氩气源:提供氩气,保护焊接区域。
3. 气体调节器:用于调节氩气的流量和压力。
4. 焊接枪:用于将电流引入焊接区域,产生氩弧。
三、焊接工艺1. 准备工作:将待焊接的不锈钢薄板进行清洁处理,去除表面的油污和氧化物,保证焊接区域的干净。
2. 设定氩气流量和电流:根据不同的焊接要求,调节氩气的流量和焊接电流,确保焊接过程中的稳定和均匀。
3. 焊接位置:根据焊接要求,确定焊接位置和方向。
4. 焊接速度和角度:控制焊接速度和焊接枪的角度,保持稳定的焊接过程。
5. 焊接顺序:根据焊接要求,确定焊接顺序,保证焊缝的质量和连接的牢固。
6. 焊接质量检查:焊接完成后,对焊缝进行质量检查,确保焊接质量达到要求。
四、注意事项1. 焊接区域的清洁:焊接前应保证焊接区域的清洁,避免油污和氧化物的存在,以免影响焊接质量。
2. 焊接电流的选择:根据不锈钢薄板的厚度和焊接要求,选择合适的焊接电流,避免过高或过低造成焊缝质量问题。
3. 焊接速度的控制:控制焊接速度,避免过快或过慢造成焊缝质量不佳。
4. 焊接枪的角度:保持焊接枪与焊接表面的合适角度,避免电弧偏移和焊缝不均匀。
5. 焊接顺序的选择:根据焊接要求和设计要求,确定焊接顺序,保证焊接质量和焊缝的牢固连接。
不锈钢薄板氩弧焊焊接技术在不锈钢薄板的制造和加工过程中具有重要的应用价值。
通过掌握氩弧焊的原理、设备要求、焊接工艺和注意事项等知识,可以有效提高不锈钢薄板的焊接质量和生产效率。

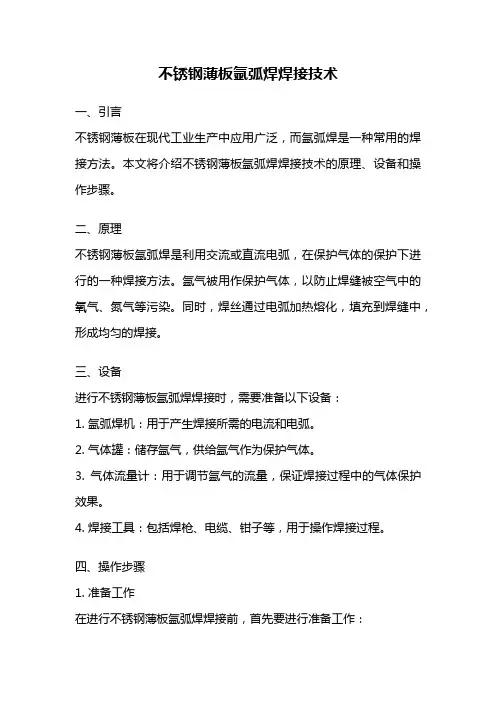

不锈钢薄板氩弧焊焊接技术
不锈钢薄板氩弧焊焊接技术一、引言不锈钢薄板在现代工业生产中应用广泛,而氩弧焊是一种常用的焊接方法。
本文将介绍不锈钢薄板氩弧焊焊接技术的原理、设备和操作步骤。
二、原理不锈钢薄板氩弧焊是利用交流或直流电弧,在保护气体的保护下进行的一种焊接方法。
氩气被用作保护气体,以防止焊缝被空气中的氧气、氮气等污染。
同时,焊丝通过电弧加热熔化,填充到焊缝中,形成均匀的焊接。
三、设备进行不锈钢薄板氩弧焊焊接时,需要准备以下设备:1. 氩弧焊机:用于产生焊接所需的电流和电弧。
2. 气体罐:储存氩气,供给氩气作为保护气体。
3. 气体流量计:用于调节氩气的流量,保证焊接过程中的气体保护效果。
4. 焊接工具:包括焊枪、电缆、钳子等,用于操作焊接过程。
四、操作步骤1. 准备工作在进行不锈钢薄板氩弧焊焊接前,首先要进行准备工作:1.1 清理工作区域,确保焊接过程中没有杂物和油脂,以免影响焊接质量。
1.2 检查焊机、气体罐和焊接工具是否正常工作,确保安全可靠。
1.3 准备好所需的焊接材料,包括焊丝和填充材料。
2. 调节焊机和气体流量2.1 将焊机接通电源,并根据焊接要求调节焊接电流和电压。
2.2 打开气体罐阀门,调节气体流量计,使氩气的流量适中,保证焊接过程中的气体保护效果。
3. 焊接操作3.1 将焊丝装入焊枪,并将电缆连接到焊枪和焊机上。
3.2 将焊枪对准要焊接的位置,按下焊枪的扳机,开始焊接。
3.3 控制焊接速度和焊丝的进给速度,使焊缝均匀而稳定。
3.4 在焊接过程中,保持焊枪和焊缝的角度适当,以确保焊接质量。
3.5 焊接完成后,断开电源,关闭气体罐阀门,清理焊接区域。
五、注意事项1. 在进行不锈钢薄板氩弧焊焊接时,要注意安全防护措施,佩戴焊接手套、面罩等防护装备。
2. 焊接时要保持焊接区域的清洁,防止杂质进入焊缝,影响焊接质量。
3. 焊接速度和焊丝进给速度要适当控制,以确保焊缝的质量。
4. 在更换焊丝时,要注意选择适当的焊丝规格和材质,以满足焊接要求。
氩弧焊焊接薄板时的技术参数和技术要求
氩弧焊焊接薄板时的技术参数和技术要求(一);看是否采用添丝1)如果不添丝,最主要的是注意工件间隙,一定不能有间隙,为了减小热输入量,可采用带脉冲功能的焊接设备,如0.2mm 碳钢对接,脉冲频率=5HZ,脉冲电流=25A,基值电流=10A,焊接速度=0。
2m/min,背面加铜衬垫,可以焊的非常漂亮2)如果添丝,必须是0。
8的细丝,如果工件非常薄,也可采用0。
4的,不过成本会很高,一般0。
8的就够了不管是那种方法,焊接碳钢和SUS时,乌极一定要非常尖,手法要求也要稳你的补充问题涉及不同厚度的母材焊接,焊接位置不同,方法也不一样,但有一点是不变的,就是要控制热量分布,薄板是平面散热,厚板是立体散热,散热更快,所以让电弧偏向厚板,否则厚板还没融化,薄板就已经被“吹"开了,如果厚度悬殊打,那么可以先给厚板加热,待快融化时将薄板移近再焊接(二);这要看你的具体要求,焊缝平整度,变形大小,用不用打磨(抛个光就行),0.7还行了,04。
05的你怎么弄呀,。
一般情况下,0。
7的板子焊接好都有一定的变形,大小而已,要想减小它,按底下的步骤试试:1,尽量减小焊件之间的缝隙,(越紧密越好)2,如果要填焊丝的话,焊丝一定要细,0.8的就可以了,3,电流一点要小,小到能溶化焊丝就行,大概30A左右,焊机不同,根据各焊机而定,4,焊接速度一定要快,越快越好,变形也就越小,焊缝也就越漂亮,如果有水冷却就更好了.5,焊机也有讲究,一般选用逆变式交直流焊机,电流比较稳定。
这种焊机会稍许贵一点。
都是手法问题,多练就行!控制好热输入就行了,也就是电流电压,太高容易烧穿了(三);电流不宜过大20~30A即可,电压12~15v,钨级伸出长度为钨棒直径的2~4倍,氩气流量12~18L\min,组队时尽量采取无缝对接,缝大的情况可以在背面加垫板,控制好焊接速度,同时与焊工水平也有很焊接时不能偏重焊高出的部分,而是焊极对准接缝中间。
焊接过程中要不停地点加焊丝。
氩弧焊焊接中工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的,焊接电流增加时,熔深增大,焊缝的宽度和余高稍有增加,但增加很少,焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的,弧长增加,电弧电压增高,焊缝宽度增加,熔深减小。
电弧太长电弧电压过高时,容易引起未焊透及咬边,而且保护效果不好。
但电弧也不能太短,电弧电压过低、电弧太短时,焊丝给送时容易碰到钨极引起短路,使钨极烧损,还容易夹钨,故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时,熔深和熔宽减小,焊接速度过快时,容易产生未熔合及未焊透,焊接速度过慢时,焊缝很宽,而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时,通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径(指内径)增大,应增加保护气体流量,此时保护区范围大,保护效果好。
但喷嘴过大时,不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作。
因此,通常使用的喷嘴直径一般取8mm~20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小,保护效果越好。
所以,喷嘴与焊件间的距离应尽可能小些,但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为7mm~15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴,通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度,钨极伸出长度越小,喷嘴与工件间距离越近,保护效果越好,但过小会妨碍观察熔池。
通常焊对接缝时,钨极伸出长度为5mm~6mm较好;焊角焊缝时,钨极伸出长度为7mm~8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外,还可以根据施焊空间将喷嘴制成扁状(如窄间隙钨极氩弧焊)或其他形状。
焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护。
薄板焊接工艺及焊缝质量控制
薄板焊接工艺及焊缝质量控制薄板焊接是指焊接厚度在3mm以下的金属板材,其焊接工艺主要包括手工电弧焊、氩弧焊、激光焊、等离子焊等多种方法。
焊接质量直接影响到金属结构的强度和耐磨性,因此,薄板焊接工艺及焊缝质量控制非常重要。
1. 薄板焊接工艺1.1 手工电弧焊手工电弧焊是一种传统的焊接方法,适用于钢板、不锈钢和铝合金的焊接。
其特点是技术简单,动作自由,但是操作技巧较高,不适用于高精度和高质量要求的焊接。
氩弧焊是利用惰性气体中的氩气来保护焊接区域的一种方法。
氩弧焊需要较高的技术水平,但与手工电弧焊相比,其焊缝质量更高,适用于不锈钢、铝合金等材料的焊接。
同时,由于氩气可以有效地保护焊接区域,因此氩弧焊可以实现清洁、无氧焊接。
1.3 激光焊激光焊是利用激光光束使工件表面熔化来实现焊接的一种方法。
激光焊的特点是焊接速度快、精度高、熔池深度小,热影响区域小,并且可以焊接各种金属材料,适用于高效、高质量要求的焊接。
1.4 等离子焊2. 焊缝质量控制2.1 焊接前的准备工作在进行薄板焊接之前,需要对工件进行准备工作,如清洗、除油、除氧等,以确保焊接区域的干净和无氧。
2.2 材料选择在进行薄板焊接时,需要选择合适的焊接材料以实现最好的焊接质量。
具体选择因焊接工艺和工件材料而异,一般应选择与金属材料相似的焊接材料,以减小焊接接头的应力。
2.3 焊接过程中的工艺控制焊接过程中,需要控制电流、电压、焊接速度等参数,以确保焊缝质量。
同时需要注意焊条或焊丝的存放、使用和干燥。
2.4 焊接后的检验焊接后需要进行焊缝的检验,以检查焊接质量是否符合要求。
常用的焊缝检验方法包括 X 射线波声检验、渗透检验和视觉检验等。
总之,薄板焊接质量受多种因素影响,需要采取合适的焊接工艺和质量控制措施,以确保焊接质量。
同时,还需要合理地进行后处理工作,以保障焊接件的使用寿命。
手工钨极氩弧焊焊接不锈钢薄板的工艺方法
手工钨极氩弧焊焊接不锈钢薄板的工艺方法工艺方法步骤如下:1.准备工作:检查设备是否正常,准备好焊接材料和工具。
首先要检查焊机、气体瓶和钨极是否完好无损,并正确连接。
准备好不锈钢薄板,并清洁焊接区域。
2.焊接电极准备:选择适当的钨极和直径,并进行研磨。
钨极端部要研磨成锥度,一般角度为30度。
研磨要保证钨极光滑、均匀,避免露脱、凹凸不平。
3.选择适当的坡口形式:根据焊接件的厚度和材质,选择合适的坡口形式。
常用的坡口为V形、U形或倒角。
通过坡口形式,可以增加焊缝的深度,提高焊接强度。
4.焊接准备:将准备好的不锈钢薄板放置在焊床上,并用夹具固定,使得焊接部位暴露出来。
对于大型工件,可以使用倒楔焊接方法,将焊接部位倾斜进行操作。
5. 焊接参数设置:根据不锈钢薄板的厚度和焊接需求,合理设置焊接电流、电压和氩气流量。
典型的焊接参数为焊接电流60-80A,焊接电压10-14V,氩气流量8-12L/min。
6.焊接操作:将钨极放置在焊接部位上,同时点燃电弧。
控制电弧稳定,将钨极和焊接部位保持一定距离,避免接触。
焊接时要保持稳定的电弧长度和焊接速度,以免引起焊接缺陷。
7.焊接完成:焊接完成后,关闭电弧,等待焊缝冷却。
然后进行清理和检查焊缝质量。
焊缝应该均匀、光滑,没有气孔、裂纹和边沿凹陷现象。
工艺方法注意事项如下:1.焊接操作者要戴好防护用具,包括焊接眼镜、焊接手套和防护服等。
同时,工作环境要通风良好,避免有害气体的吸入。
2.焊接部位要进行清洁,确保无油污、灰尘和氧化物等。
可以使用去油剂和刷子进行清理,以保证焊接质量。
3.控制焊接参数,确保合适的焊接电流、电压和氩气流量。
过高的焊接参数会导致焊接缺陷,而过低的参数则无法实现理想的焊接强度。
4.控制焊接速度,避免焊接过快或过慢。
焊接过快会导致焊缝不均匀,焊接过慢会造成过热和烧穿现象。
5.要进行良好的焊接封堵,避免氩气泄漏。
焊接过程中要保持焊接枪稳定,避免在焊缝上晃动。
薄板氩弧焊接
薄板氩弧焊接什么是薄板氩弧焊接?薄板氩弧焊接是一种常用的焊接方法,常用于对薄板金属进行焊接。
它是利用氩气作为焊弧保护气体,在焊接过程中形成一个稳定的电弧,将两块薄板金属熔结在一起。
氩气的特性使得焊接过程能够在非常高的温度下进行,同时提供有效的焊接保护,减少氧气和其他杂质的接触,确保焊接接头的质量和强度。
薄板氩弧焊接的特点薄板氩弧焊接具有以下特点:1.适用于薄板金属焊接:薄板氩弧焊接适用于厚度在几毫米到几十毫米之间的薄板金属。
薄板金属通常比较容易变形,而氩气的冷冻效应可以有效地控制焊接过程中的热输入,减少变形的发生。
2.焊接质量高:薄板氩弧焊接相比其他焊接方法,焊缝质量更高,焊接强度更大。
由于氩气提供了稳定的焊接环境,焊接接头的金属材料不易受污染,焊缝中无气孔,从而提高了焊接质量。
3.操作简单:薄板氩弧焊接过程相对简单,操作灵活。
氩弧焊机的设备使用方便,不需要过多的技术要求。
只要掌握好电源和气体调节装置的操作,就可以进行薄板氩弧焊接。
4.适用性广泛:薄板氩弧焊接适用于各种金属材料,包括不锈钢、铝合金、镍合金等。
在汽车制造、建筑、船舶制造、航空航天等领域都有广泛的应用。
薄板氩弧焊接的步骤薄板氩弧焊接的步骤如下:1.准备工作:在进行焊接之前,需要进行准备工作。
首先需要清洁焊接表面,清除表面的污垢和氧化物,以确保焊接接头的质量。
其次需要准备好所需的材料和设备,包括焊接机、氩气供应器、电极、焊接钳等。
2.调整焊接设备:根据焊接材料的要求,调整焊接设备。
调整焊接电流、电压和氩气流量等参数,以适应焊接材料的特性。
3.开始焊接:将准备好的焊接电极接触工件,在焊缝上形成电弧。
焊接时需要注意控制焊接速度和电弧的稳定性,以确保焊接质量。
同时,氩气流量也需要控制好,以提供良好的焊接保护。
4.检查焊接质量:焊接完成后,需要对焊接接头进行检查。
检查焊缝的外观和内部质量,确保焊接质量符合要求。
如需进行修整,可以采用打磨或切割等方法进行修复。
氩弧焊焊接工艺参数的选择
氩弧焊焊接工艺参数的选择氩弧焊是一种常用的焊接方法,广泛应用于金属制造和修理领域。
焊接工艺参数的选择对焊接质量和工艺效率有重要影响。
下面将介绍氩弧焊焊接工艺参数的选择。
1.焊接电流:焊接电流是氩弧焊最重要的工艺参数之一、它决定了焊接热量的大小和深度。
一般来说,焊接电流过小会导致焊缝没有融透,焊接质量不高;而焊接电流过大则容易引起焊缝溅散、变形或烧穿。
因此,选择合适的焊接电流是保证焊接质量的关键。
2.焊接电压:焊接电压决定了焊接电弧的稳定性和焊缝的形成。
一般来说,较低的电压会使电弧较稳定,焊接质量较好;而较高的电压会使电弧不稳定,可能引起喷溅和焊缝形状不均匀。
因此,选择适当的焊接电压能够提高焊接质量和效率。
3.气体流量:氩气是氩弧焊中常用的保护气体,其用途是保护熔化的焊丝和焊缝不受氧、氮等空气成分的污染。
气体流量的选择取决于焊接材料的厚度和焊丝直径。
一般来说,较小的气体流量适用于薄板焊接,较大的气体流量适用于厚板焊接。
选择适当的气体流量能够提高焊接质量和保护效果。
4.焊接速度:焊接速度是指焊接头在单位时间内移动的长度。
焊接速度的选择取决于焊接材料的热导率和焊接电流。
一般来说,较快的焊接速度可以降低热输入,减少焊接变形和烧穿的风险;而较慢的焊接速度可以增加热输入,提高焊接融合深度。
选择适当的焊接速度能够平衡焊接质量和工艺效率。
总之,氩弧焊焊接工艺参数的选择对焊接质量和工艺效率有重要影响。
合理选择焊接电流、焊接电压、气体流量和焊接速度,能够提高焊接质量、减少变形和烧穿的风险,提高工艺效率。
实际选择时,需要根据具体焊接材料、焊接要求和现场条件进行综合考虑和调整。
初学氩弧焊薄板怎么焊
初学氩弧焊薄板怎么焊氩弧焊是一种常用的金属焊接方法,它可以用于连接各种金属材料,包括薄板。
对于初学者来说,学会如何正确地进行氩弧焊薄板是非常重要的,因为焊接薄板需要一定的技巧和注意事项。
本文将介绍一些初学氩弧焊薄板的基本技巧和步骤。
1. 材料和设备准备在开始焊接之前,您需要准备以下材料和设备:- 氩弧焊机:确保您拥有一台适合焊接薄板的氩弧焊机,建议使用直流氩弧焊机;- 氩气罐和减压器:用于提供所需的保护性氩气;- 钨极电极:选择合适的钨极电极,推荐使用2%钨极电极;- 电极夹和地线:确保电极夹和地线连接牢固;- 薄板材料:选择适合您项目的薄板材料,确保其干净、无油污和表面平整。
2. 准备工作和表面处理在焊接之前,您需要对薄板进行一些准备工作和表面处理:- 清洁表面:使用金属刷或砂纸清除薄板表面的脏物、油污和氧化物。
确保薄板表面干净和光亮,以获得更好的焊接质量;- 检查板材厚度:使用千分尺或测微卡尺测量薄板的厚度,以调整焊接电流和焊接参数。
3. 设置焊接参数根据薄板的材质和厚度,设置适当的焊接参数是非常重要的。
以下是一些常用的焊接参数建议:- 电流设置:对于薄板焊接,一般建议电流设置在较低的范围,以避免过度熔化和烧穿。
根据薄板的厚度选择适当的焊接电流;- 电压设置:电压设置应该与所选择的焊接电流相匹配,以获得稳定的弧焊效果;- 氩气流量设置:推荐使用5-10升/分钟的氩气流量。
氩气的流量越大,保护效果越好。
4. 进行焊接在进行焊接之前,请务必穿戴必要的个人防护设备,如焊接手套、保护眼镜和长袖衣物。
接下来,按照以下步骤进行焊接:- 选择合适的焊接位置:判断焊接位置,选择舒适且方便的姿势进行焊接;- 点火并调整焊接弧长:使用电极与工件轻触后迅速移动,点燃电弧。
调整焊接弧长,保持合适的电弧长度以确保焊接质量;- 开始焊接:通过匀速移动焊枪进行焊接。
对于薄板,建议使用横向运动的方式,以控制热输入和焊缝宽度;- 控制焊接速度:根据焊接材料的熔点、厚度和所需的焊缝厚度来控制焊接速度。
氩弧焊焊薄板的技术与方法
氩弧焊焊薄板的技术与方法氩弧焊是一种常用于焊接薄板的焊接方法,其能够提供高质量的焊接接头,并且不会对焊接材料造成过多的变形。
本文将介绍氩弧焊焊薄板的技术与方法。
首先,氩弧焊需要使用氩气作为保护气体。
保护气体的作用是保护焊接区域免受空气中的氧气和水蒸气的污染。
在焊接薄板时,由于薄板材料较薄,氩气的流量需要适当调整,以确保焊接区域完全被保护。
其次,选择合适的电流和电压是焊接薄板的关键。
对于薄板材料,通常使用直流电源进行焊接。
焊接电流应根据薄板的厚度和所需焊缝的要求进行调整。
过大的焊接电流可能会导致过度热量和变形,而过小的焊接电流则可能导致焊缝质量下降。
在选择电压时,应根据焊接材料的厚度和焊接位置的要求进行调整。
一般来说,较低的电压可避免热胀冷缩引起的变形。
另外,保证焊接速度的恰当也对焊接薄板至关重要。
焊接速度过快,可能导致焊缝质量下降,焊接速度过慢,则可能产生过多的热量,导致薄板变形。
因此,在焊接过程中,要根据焊接电流和材料的导热性来选择合适的焊接速度。
此外,对于焊接薄板,还需要注意焊接位置的选择。
通常选择平焊位或横焊位进行焊接。
平焊位有利于焊接速度的控制和减小焊接变形,而横焊位则适用于焊缝较长或难以从水平位置进行焊接的情况。
最后,焊后处理也是保证焊接薄板质量的重要环节。
焊后处理可以包括试板切割、打磨和防锈等步骤,以确保焊后表面平整、无刺激边和无气孔等缺陷。
总结来说,氩弧焊是一种适用于焊接薄板的高质量焊接方法。
在进行氩弧焊焊薄板时,需要注意选择合适的保护气体、调整电流和电压、控制焊接速度、选择合适的焊接位置,并进行焊后处理等步骤,以确保焊接接头的质量和防止变形。
通过熟练的氩弧焊技术和正确的焊接方法,可以实现高效、可靠的薄板焊接。
氩弧焊点焊薄板技巧
氩弧焊点焊薄板技巧
氩弧焊是一种非常常见的焊接方式,尤其在焊接薄板时更是得到广泛应用。
但是,由于薄板的薄度和脆弱性,氩弧焊点焊时需要注意一些技巧,以确保焊接质量和效果。
以下是一些氩弧焊点焊薄板的技巧:
1. 选择适当的焊丝和气体
在氩弧焊点焊薄板时,应选择细小的焊丝和适当的气体。
一般情况下,0.8mm或1.0mm的焊丝比较适合焊接薄板。
同时,气体要选择纯度高、稳定性好的氩气。
2. 控制电流和电压
在氩弧焊点焊薄板时,需要控制好电流和电压。
一般情况下,电流应该控制在30-80A之间,电压在12-20V之间。
如果电流过大或电压过高,会导致焊接过热,从而影响焊接质量。
3. 保持稳定的焊接速度
焊接速度也是影响焊接质量的重要因素之一。
在焊接薄板时,需要保持稳定的焊接速度,避免焊接过快或过慢。
一般情况下,焊接速度应该控制在2-4cm/min之间。
4. 选择合适的焊接位置
在氩弧焊点焊薄板时,选择合适的焊接位置也非常重要。
一般情况下,应该选择薄板的中心位置进行焊接,避免焊接边缘位置,从而将焊接变形降至最小。
总之,氩弧焊点焊薄板需要综合考虑多种因素,如焊丝、气体、
电流、电压、焊接速度和焊接位置等。
只有掌握好这些技巧,才能保证焊接质量和效果。
氩弧焊薄板焊接方法
氩弧焊薄板焊接方法氩弧焊是一种常用的焊接方法,尤其适用于薄板材料的焊接。
下面将详细介绍氩弧焊薄板焊接的方法以及注意事项。
1.准备工作:在进行氩弧焊薄板焊接之前,首先需要进行一些准备工作。
包括选择合适的氩弧焊设备和材料,将设备调整至适合薄板焊接的参数,清洁和打磨待焊接的表面以去除污物和氧化层。
2.选择适当的焊接节点:在焊接薄板时,需要选择适当的焊接节点来确保焊缝的质量。
一般情况下,可以选择T型接头、角接头或者对接接头进行焊接。
3.选择适当的焊接材料和配件:为了进行氩弧焊的薄板焊接,需要选择合适的焊接材料和配件。
常用的焊接材料包括低碳钢、不锈钢和铝等。
而焊接配件则包括焊丝、焊条和氩气等。
选择合适的材料和配件将直接影响到焊缝的质量和强度。
4.使用恰当的焊接技术:对于薄板的焊接,需要使用恰当的焊接技术来保证焊缝的质量。
常用的焊接技术包括均匀间隙焊、角焊、螺旋焊和自动焊等。
具体的选择要根据焊接件的形状、工艺要求和实际情况来决定。
5.控制焊接参数:在进行氩弧焊薄板焊接时,需要严格控制焊接参数来保证焊缝的质量。
主要的焊接参数包括焊接电流、电压、速度和焊接时间等。
需要根据焊接工件的材料和厚度来调整这些参数。
一般来说,焊接电流和速度应该适中,焊接时间不宜过长。
6.注意焊接过程中的保护措施:在进行氩弧焊薄板焊接时,需要采取一些保护措施来避免氧气的侵入和污染焊缝。
主要的保护措施有:(1)采用惰性气体保护:氩弧焊薄板时,需要使用纯氩或氩气混合气体来保护焊缝。
氩气具有良好的惰性,能够有效地隔绝空气和水蒸气,防止氧化和水分对焊缝的影响。
(2)控制焊接环境:要保持焊接环境的清洁和通风,避免杂质和灰尘的沉积,以免对焊缝产生不良影响。
(3)尽量采用自动焊接:自动焊接具有高效、精确和稳定等优点,可减少人工操作中的误差和干扰。
7.完善焊后处理:焊接完成后,还需要对焊缝进行一些焊后处理工作。
包括焊缝的除渣、研磨和清洁等,以确保焊缝的平整度和外观质量。
氩弧焊薄板焊接方法
氩弧焊薄板焊接方法氩弧焊是一种高质量、高效率的焊接方法,被广泛应用于各种金属材料的焊接中。
在薄板焊接中,氩弧焊也是一种常用的方法。
本文将详细介绍氩弧焊薄板焊接的方法及其注意事项。
一、氩弧焊薄板焊接的方法1. 准备工作在进行氩弧焊薄板焊接前,需要进行以下准备工作:(1)清洁工作:将焊接部位的表面清洁干净,去除油脂、氧化物、铁锈等杂质。
(2)对接工作:将待焊接的薄板对齐,确定好焊接位置和角度。
(3)气源准备:将氩气接入氩弧焊设备中,调节好气体流量和压力。
2. 焊接工艺(1)电极选择:在焊接薄板时,一般选择直径为1.6毫米的钨极电极,因为其能够提供足够的电弧能量,同时也不会烧穿薄板。
(2)焊接电流:薄板焊接时,需要选择较小的焊接电流,一般在30-60安培之间。
过大的电流会使焊接区域过热,易烧穿薄板。
(3)焊接速度:薄板焊接时,焊接速度应适中,过快会使焊接区域过热,过慢则容易产生气孔等焊接缺陷。
(4)气体保护:在焊接过程中,需要用氩气进行保护,以避免气氛中的氧气和水蒸气对焊接区域的影响。
3. 焊接注意事项(1)焊接过程中要保持稳定的焊接电流和电弧长度,避免产生过热或烧穿现象。
(2)焊接速度要适中,保持焊接区域的温度均匀。
(3)焊接后要对焊缝进行清理,去除氧化物和焊渣等杂质,以保证焊缝质量。
(4)在进行多次焊接时,要注意控制焊接热量,避免过度加热导致薄板变形或产生裂纹。
二、氩弧焊薄板焊接的优点氩弧焊薄板焊接具有以下优点:(1)焊接质量高:氩气保护下,焊接区域不受氧气和水蒸气等杂质的影响,焊接质量更加稳定。
(2)焊接速度快:氩弧焊的热效率高,焊接速度快。
(3)焊接缝美观:氩弧焊的焊接缝形状美观,焊缝宽度小,适合于高精度的焊接。
(4)适用范围广:氩弧焊适用于各种金属材料的焊接,包括薄板、厚板、管道等。
三、总结氩弧焊薄板焊接是一种高质量、高效率的焊接方法,其优点包括焊接质量高、焊接速度快、焊接缝美观、适用范围广等。
手工钨极氩弧焊焊接不锈钢薄板的工艺方法
不锈钢焊接要点及注意事项
一、不锈钢 TIG焊要点及注意事项
1,采用垂直外特性的电源,直流时采用正极性(焊丝接负极)
2,一般适合于 2mm以下薄板的焊接,具有焊缝成型美观,焊接变形量
小的特点
·
3,保护气体为氩气,纯度为 99.99% 。当焊接电流为 50~150A 时,氩气流
量为8~10L/min ,当电流为 150~250A 时,氩气流量为 12~15L/min 。
1.2手工钨极氩弧焊技术要领 1.2.1引弧
引弧形式有非接触式和接触式短路引弧两种。前者电极不与工件 接触,既适于直流也适于交流焊接、后者仅适于直流焊接。若采 用短路方法引弧,不应在焊件上直接起弧,因易产生夹钨或与工 件粘接,电弧也不能立即稳定,电弧容易击穿母材,所以应采用 引弧板,在引弧点旁放一块紫铜板,先在其上引弧,待钨极头加 热至一定温度后再移至待焊部位,在实际生产中,TIG常用引弧 器引弧,在高频电流或高压脉冲电流的作用下,使氩气电离而引
手工钨极氩弧焊焊接不锈钢薄板 的工艺方法
钨极氩弧焊是现代工业制造中一种十分重要的焊接方式,本文分析了 不锈钢薄板焊接熔池受力情况与薄板的焊接变形,介绍了手工钨极氩弧焊
焊接不锈钢薄板时的焊接工艺要领及实际应用。
? 随着现代制造业的不断发展,不锈钢薄板在国 防、航空、化工、电子等行业应用十分广泛, 0.5~1mm不锈钢薄板的焊接也越来越多, 因此 ,掌握好不锈钢薄板焊接的工艺要领十分必要。
? 钨极氩弧焊(TIG)应用了脉冲电弧,它具有热 输入低、热量集中、热影响区小、焊接变形小、 热输入均匀,能较好地控制线能量等特点;焊接 时保护气流具有冷却作用,可降低熔池表面温度
1,钨极氩弧焊的工艺技术要领 1.1钨极氩弧焊机及电源极性的选用 TIG可分直流和交流脉冲,直流脉冲TIG 主要用于焊接钢、软钢、耐热钢等,交 流脉冲TIG主要用于焊接铝、镁、铜及 其合金等轻金属。交、直流两种脉冲都 采用陡降特性电源,TIG焊接不锈钢薄 背面也需要实施气体保
氩弧焊薄板不加丝拉焊技巧
氩弧焊薄板不加丝拉焊技巧
●薄的材料不用加丝也能焊上,把钨针用手按住跟抢嘴平对着要焊
的地方轻轻的点一下。
容易把焊件烧穿的话,就要把稍微调小,大小要根据不会把焊件烧穿,电流小了以后熔化焊丝的速度就会变慢了,不要着急,一点一点焊,最终目的,把要焊的地方焊上就可以了。
等焊的熟练了,电流就可以慢慢调大,速度,外观都会有所提示。
刚开始焊的难点就在于手要稳,焊针和焊丝的距离控制要恰到好处,收缩自如,需要经验的积累。
●电弧引燃后要在焊件开始的地方预热3—5秒,形成熔池后开始
送丝。
焊接时,焊丝焊枪角度要合适,焊丝送入要均匀。
焊枪向前移动要平稳、左右摆动是二边稍慢,中间稍快。
●要密切注意熔池的变化,池熔池变大、焊缝变宽或出现下凹时,
要加快焊速或重新调小焊接电流。
当熔池熔合不好和送丝有送不动的感觉时,要降低焊接速度或加大焊接电流,如果是打底焊目光的注意力应集中在坡口的二侧钝边处,眼角的余光在缝的反面,注意其余高的变化。
●。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
氩弧焊焊接薄板时的技术参数和技术要求
(一);看是否采用添丝
1)如果不添丝,最主要的是注意工件间隙,一定不能有间隙,为了减小热输入量,可采用带脉冲功能的焊接设备,如0.2mm 碳钢对接,脉冲频率=5HZ,脉冲电流=25A,基值电流=10A,焊接速度=0.2m/min,背面加铜衬垫,可以焊的非常漂亮
2)如果添丝,必须是0.8的细丝,如果工件非常薄,也可采用0.4的,不过成本会很高,一般0.8的就够了
不管是那种方法,焊接碳钢和SUS时,乌极一定要非常尖,手法要求也要稳
你的补充问题涉及不同厚度的母材焊接,焊接位置不同,方法也不一样,但有一点是不变的,就是要控制热量分布,薄板是平面散热,厚板是立体散热,散热更快,所以让电弧偏向厚板,否则厚板还没融化,薄板就已经被“吹”开了,如果厚度悬殊打,那么可以先给厚板加热,待快融化时将薄板移近再焊接
(二);这要看你的具体要求,焊缝平整度,变形大小,用不用打磨(抛个光就行),0.7还行了,04.05的你怎么弄呀,。
一般情况下,0.7的板子焊接好都有一定的变形,大小而已,要想减小它,按底下的步骤试试:1,尽量减小焊件之间的缝隙,(越紧密越好)2,如果要填焊丝的话,焊丝一定要细,0.8的就可以了,3,电流一点要小,小到能溶化焊丝就行,大概30A
左右,焊机不同,根据各焊机而定,4,焊接速度一定要快,越快越好,变形也就越小,焊缝也就越漂亮,如果有水冷却就更好了。
5,焊机也有讲究,一般选用逆变式交直流焊机,电流比较稳定。
这种焊机会稍许贵一点。
都是手法问题,多练就行!控制好热输入就行了,也就是电流电压,太高容易烧穿了
(三);电流不宜过大20~30A即可,电压12~15v,钨级伸出长度为钨棒直径的2~4倍,氩气流量12~18L\min,组队时尽量采取无缝对接,缝大的情况可以在背面加垫板,控制好焊接速度,同时与焊工水平也有很
焊接时不能偏重焊高出的部分,而是焊极对准接缝中间。
焊接过程中要不停地点加焊丝。
而且选择焊丝的规格很关键,焊丝直径过大,会在尚未熔化焊丝之时先把焊件熔穿。
焊丝直径以0.8至1.2毫米为宜,1.5毫米以上的最好别用。
