零星节点在广联达钢筋算量软件中的绘制方式
收 稿 日 期 =2016-12-08 ★ :2016常熟理工学院经济与管理学院大学生创新训练项目“零星及复杂节点钢筋工程量计算方法及应 用— 基 于 广 联 达 B IM 算量软件”
作 者 简 介 : 赵 杰 （1975-),女 ，副 教 授 ； 平勤艳（1996-) ，女 ，在读本科生
第2 04
计算过程中需要特别细致，不仅要重视一般构件，更 要 注 意 挑 檐 、 压 顶 、雨 篷 、楼 梯 等 这 些 零 星 节 点 中 的 钢 筋 工 程 量 计 算 。 以下结
合 广 联 达 钢 筋 算 量 软 件 ，对 常 见 零 星 节 点 部 分 的 钢 筋 绘 制 方 法 进
行分析与汇总。
2 方法介绍
31
卷7
第 年
25
期 月
赵杰等:零星节点在广联达钢筋算量软件中的绘制方式
• 255 •
线 ”，图 4 雨篷钢筋为横筋在外侧的情况，故参考线设置情况如图
2)
在 构件列表中切换到“现 浇 板 ”界 面 ，然 后 单 击 “定 义 ”切
6 所示。
换到“板 ”的 定 义 界 面 。点 击 “新 建 ”一 “新 建 现 浇 板 ”，在属性编 辑下修改混凝土强度等级c3 0 ，板 厚 100，顶 标 高 2. 4 m ，即完成板
3)
单击“属 性编辑”中的“其 它 钢 筋 ”，根 据 图 1 中的挑檐配示 ），单 击 “确 定 ”。
筋 图 ，在 “其 它 钢 筋 ”列 表 下 依 次 输 人 钢 筋 的 筋 号 、钢 筋 信 息 、图
2 ) 在 弹 出 的 “截 面 编 辑 ”中 单 击 “配 筋 ”一 “手 动 设 置 参 考
2)
单击“新建”按 钮 ，选 择 “新 建 线 式 异 形 挑 檐 ”，在 “多边形后再单击“定 义 ”进 人 定义界面，然 后 单 击 “新 建 异 形 自 定 义 线 ”，
广联达预算详细操作步骤
预算操作步骤快操作步骤：新建工程——建筑楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。
一、新建工程在启动软件后，软件中的第一个对话框，上面有一个新建筑向导，你点击后，可以根据软件的提示操作步骤完成。
在对话框中需要注意几个方面：１、工程的名称，建议利用工程图纸的名称，在以后的工作中为了方便查找。
２、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。
３、定额计算规则和定额库的确定。
不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。
４、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及装饰的工程量等。
二、楼层管理１、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。
２、楼层的分析在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下。
ｚ３、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。
４、基础层高的确定第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。
第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。
５、楼层编码：基础层楼层编码由“０”代替，地下室楼层编码由负数表示。
地上层数由正数表示。
标准层的格式由以下几种方式：１～５、１－５，１、２、３、４、５，１，２，３，４，５。
当不连续时，需要利用逗号或者“、”表示，例如：１、３、５。
广联达软件操作步骤
广联达软件操作步骤广联达软件操作步骤一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。
若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。
若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。
1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。
2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。
B、若梁相同，单击右上角“应用到同名梁”→确定。
C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。
)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。
1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。
）→若钢筋相同，则单击复制钢筋。
若是同名板，则单击复制钢筋，再单击“应用同名板”即可。
2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。
（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。
选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。
广联达零星构件工程量做法_secret

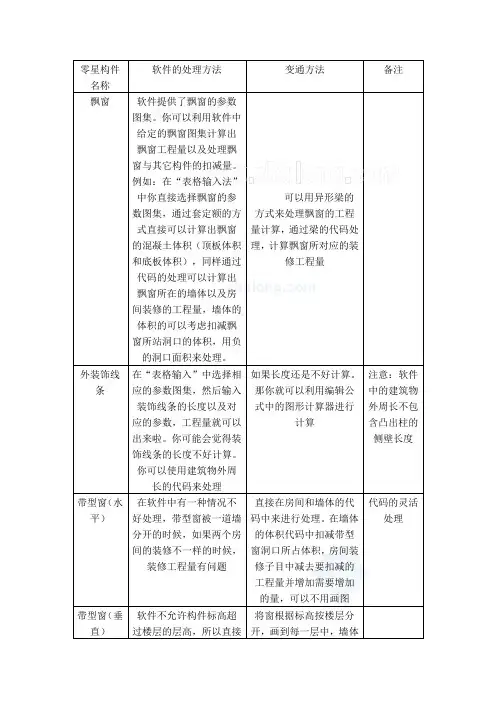

软件的处理方法
变通方法
备注
飘窗
软件提供了飘窗的参数图集。你可以利用软件中给定的飘窗图集计算出飘窗工程量以及处理飘窗与其它构件的扣减量。例如：在“表格输入法”中你直接选择飘窗的参数图集，通过套定额的方式直接可以计算出飘窗的混凝土体积（顶板体积和底板体积），同样通过代码的处理可以计算出飘窗所在的墙体以及房间装修的工程量，墙体的体积的可以考虑扣减飘窗所站洞口的体积，用负的洞口面积来处理。
排水管
在软件中的表格输入法中套上子目，数数个数乘以每根的高度即可
注意：软件中的建筑物外周长不包含凸出柱的侧壁长度
带型窗（水平）
在软件中有一种情况不好处理，带型窗被一道墙分开的时候，如果两个房间的装修不一样的时候，装修工程量有问题
直接在房间和墙体的代码中来进行处理。在墙体的体积代码中扣减带型窗洞口所占体积，房间装修子目中减去要扣减的工程量并增加需要增加的量，可以不用画图
代码的灵活处理
带型窗（垂直）
软件不允许构件标高超过楼层的层高，所以直接 画是画不上去的
将窗根据标高按楼层分开，画到每一层中，墙体和装修工程量没有问题，但注意如果你还要计算门窗的数量时，窗数量要考虑你分层的情况
挑檐
挑檐的形状通过栏板来围成，然后将挑檐板点上去就可以啦！如果挑檐板是平板，那你就可以直接用挑檐的线形画法画出来就可以啦
玻璃幕墙
装饰幕墙的作用有两种：
一种只起装饰作用，另一种不单起装饰作用，还起维护作用
一般是按面积来计算的，你可以利用建筑物外周长或者是墙体外周长乘以高度即可计算出玻璃幕墙的面积
窗台板
可以利用代码来处理。可以用窗的代码“窗宽度 KD”进行计算窗台板砼体积、窗台板抹灰面积
散水
可以按外墙来快速的布置散水构件。散水的面积就可以计算出来啦！散水的垫层用面积乘以厚度即可完成。散水除了要计算这两个工程量以外，还要计算散水伸缩缝长，可以利用散水的贴墙长度代码
广联达零星构件工程量做法
计算门窗的数量时，窗
ห้องสมุดไป่ตู้
数量要考虑你分层的情
况
挑檐的形状通过栏板来
围成，然后将挑檐板点
上去就可以啦！如果挑
檐板是平板，那你就可
以直接用挑檐的线形画
法画出来就可以啦
一般来说室外排水沟是
在散水外边并和散水相
连的，所以你可以利用
软件中散水构件计算出
来的“外围长度+拐角处
到排水沟中心线处需要
增加的长度值”计算出
总的长度，乘以断面、
抹灰长度等来计算室外
排水沟所需要的工程量
可以将绘图输入和表格
输入相结合来处理，在
绘图输入部分中画上满
基，表格输入中利用补
充子目的方式，在编辑
计算式中选择相应的参
数图元公式，利用代码
的正负值计算出满基的
最后工程量
装饰幕墙的作用有两种： 一般是按面积来计算的，
你可以利用建筑物外周
一种只起装饰作用，另 长或者是墙体外周长乘
个房间的装修不一样的 型窗洞口所占体积，房
时候，装修工程量有问 间装修子目中减去要扣
题
减的工程量并增加需要
增加的量，可以不用画
带型窗 （垂直）
挑檐 室外排水
沟
积水坑
玻璃幕墙
图
软件不允许构件标高超 将窗根据标高按楼层分
过楼层的层高，所以直 开，画到每一层中，墙
接画是画不上去的
体和装修工程量没有问
题，但注意如果你还要
算出飘窗的混凝土体积 处理，计算飘窗所对应
（顶板体积和底板体积）
的装修工程量
，同样通过代码的处理
可以计算出飘窗所在的
墙体以及房间装修的工
程量，墙体的体积的可
广东广联达工程算量做法表
4
基坑土方
5
基础梁
6
基槽土方[做法同基坑土方]
7 首层：
墙
010103001 A1-147 010403001 A4-8 1.1 A21-24 010101003 A1-22 010103001 A1-147 010301001 A3-1 010703003 A7-192 010402001 A4-5 1.1 A21-15 A21-19 010402001 A4-6 1.1 A21-14 010403002 A4-9 1.1 A21-25 A21-32 010405006 A4-27 1.1 A21-67 010405007 A4-29 1.1 A21-70 010403004 A4-32 1.1 A21-68 010406001 A4-20 1.1 A21-62 020301001 A11-1 010405001 A4-14 1.1 A21-49 A21-57 010405008 A4-26 1.1 A21-64 010406001 A4-20 1.1 A21-62 020301001 A11-1 020106002 A9-71 020105003 A9-73 010302001
项目名称
矩形柱 C25 矩形、多边形、异形、圆形柱 混凝土、钢筋混凝土模板及支架 矩形柱模板(周长m) 支模高度3.6m内 1.8内 独立基础 C25 其他混凝土基础 混凝土、钢筋混凝土模板及支架 独立基础模板 桩承台基础 C25 其他混凝土基础 混凝土、钢筋混凝土模板及支架 桩承台模板 预制钢筋混凝土桩(壁厚95) 打预制管桩 桩径(400mm) 接桩 管桩接桩 电焊接桩 截桩头 截（凿）桩头 机械切割预制桩头 管桩填芯 填混凝土 C30 预制混凝土管桩填芯 填混凝土
类别单位
广联达算量软件使用的流程
广联达算量软件使用的流程1. 算量软件简介广联达算量软件是一款专业的建筑工程量计算软件，广泛应用于建筑行业的工程量计量和结算工作。
该软件集成了多个功能模块，能够方便快捷地完成工程量的计算、核算和报表生成等工作。
2. 软件安装1.下载软件安装包2.双击安装包进行安装3.按照安装向导逐步进行安装4.安装完成后，运行软件进行初次配置3. 工程量计算流程广联达算量软件提供了一套完整的工程量计算流程，以下为详细步骤：步骤一：新建项目1.打开软件，点击菜单栏上的“项目管理”。
2.在项目管理界面，点击“新建项目”按钮。
3.输入项目名称、所在地区等相关信息，并点击“确定”按钮。
步骤二：创建工程清单1.在项目管理界面，选择对应的项目，并点击“工程清单”按钮。
2.在工程清单界面，点击“新建清单”按钮。
3.输入清单名称和编号，并点击“确定”按钮。
4.在清单列表中，点击新建的清单，进入清单编辑界面。
步骤三：添加工程量项目1.在清单编辑界面，点击“添加项目”按钮。
2.选择合适的工程量项目，如混凝土工程、砌体工程等，点击“确定”按钮。
3.在项目编辑界面，填写相关信息，如项目名称、规格、单位等。
4.点击“保存”按钮保存项目。
步骤四：计算工程量1.在清单编辑界面，选中需要计算工程量的项目。
2.点击工具栏上的“计算”按钮，系统将自动计算选中项目的工程量。
3.根据计算结果，可以进行修改或调整。
步骤五：生成报表1.在清单编辑界面，点击“报表”按钮。
2.选择需要生成的报表类型，如工程量清单、材料清单等。
3.根据需要选择相应的选项，并点击“生成报表”按钮。
4.生成的报表将以Excel文件的形式保存到指定的位置。
4. 结算工作流程广联达算量软件还支持结算工作的进行，以下为结算工作的流程：步骤一：新建结算项目1.在软件主界面，点击菜单栏上的“项目管理”。
2.在项目管理界面，点击“新建项目”按钮。
3.输入结算项目的名称、结算时间等相关信息，并点击“确定”按钮。
广联达算量步骤
广联达算量步骤————————————————————————————————作者: ————————————————————————————————日期:广联达图形算量总结(本文章来自论坛）第一章轴网部分一、轴网对于复杂的轴网,采用的输入方式为:轴号,逗号,轴距，逗号,轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章建筑部分一、墙体１、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。
绘图时，先画好标准层，再复制到其它楼层，在其它楼层中,“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
-12、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。
ﻫ4-5单排1０m以内,4-2单排15m以内, 4-3双排1０m以内，４-4双排15m以内,ﻫ4双排２４m以内,４－6双排3０m以内,４－７双排50m以内ﻫ3、虚墙应根据使用的部位不同，设置不同的厚度。
ﻫ4、层高超过3.6m时,每超高一米,柱5-69,梁5-70，墙5－71，板5-７2ﻫ层高超过6m,圆形柱每超1ｍ,按5-７3ﻫ5、3-5(一砖以上）,3－6（一砖)，3-8（120墙),３-２4 加气砼块ﻫ６、砌体钢筋加固点焊网片3-４8,钢筋绑扎3-41，钢筋不绑扎3-50７、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。
是虚墙是否可行？二、栏板ﻫ先画出栏板线:用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。
ﻫ当外侧没有交点时,可以向里画，长度值为负就可以了;用“shift+左键”可以定义长度和角度。
ﻫ注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷ﻫ3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65栏板外抹灰１1-3２/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗ﻫ先按“M”显示门，再按“shift+ｍ”显示门的标注，再按消失。
根据施工预算图纸使用广联达软件计算工程量的过程
根据施工预算图纸使用广联达软件计算工程量的过程一）、工程概况此次设计的工程为新疆塔城地区沙湾县三道河子镇卫生所，这次的工程项目子工程为卫生所门诊楼施工图。
该工程由沙湾县建筑规划设计室设计，建设地点在沙湾县，其主要为医疗地点使用，该工程建筑信息为：建筑面积1627.120㎡，建筑高度12.15m，耐火等级为二级，抗震烈度为8度，抗震设防类别为乙类，屋面防水等级为二级，使用年限50年，结构形式为砖混结构。
二）、计算步骤本次对该工程的预算设计软件使用的为造价业内广泛应用的广联达图形算量软件，这种软件是我国目前预算员专用的软件，这个软件具有很强的专业性，设计的也很人性化，功能齐全，深受业内人士的欢迎。
此次使用的广联达图形算量软件，内含有广联达土建算量软件，广联达钢筋算量软件以及广联达清单计价软件。
基于论文的严谨性，使用的定额都是新疆本地定额，由于宏业计价软件只有在四川与重庆使用，因此更换为新疆地区广联达计价软件。
1、工程钢筋量的计算过程首先是钢筋量的计算。
广联达钢筋抽样软件遵从于国家规范以及规定的平法标准图集，使用建模方式，从整体上去设计各个构件之间的扣减关系，以表格方式进行辅助，在招投标、预算及结算阶段钢筋工程量的计算过程中为工程造价人员提供了极大的方便，省去了笔算的巨大工程量。
钢筋软件的内置规则也省去了用户的很大程度的劳动量，计算更准确。
该软件的建模方式为自动联系构件之间的关联关系，本人只要按照工程图进行设计即可，软件内部有非常多的统计方式，报表的样式也很多，这些都是非常规范的，适用于设计的不同阶段的不同需求。
钢筋抽样软件不但能够计算，还能够在使用过程中了解并熟悉使用平法，使全部工程的钢筋算量难度大大降低，提升了对钢筋算量的计算效率。
1）、新建单位工程。
第一步，将新疆地区广联达加密锁插入，双击广联达钢筋抽样软件，单击“新建向导”，在工程命名栏中填写“沙湾县三道河子镇卫生所门诊楼”，该工程的计算规则有很多，依据目前的标准，应选择“03G101系列”，在损耗模板一栏中，应选择“不计算损耗”，报表类型应根据本地区，设置为“新疆(乌鲁木齐2003)”，工程的汇总方式一栏中应选择按外皮计算钢筋长度(不考虑弯曲调整值)，此时第一页信息输入完毕、选择“下一步”，进入“工程信息”界面。
广联达钢筋算量操作步骤
广联达钢筋算量操作步骤广联达钢筋抽样(笔记)工程准备工作:1、在新建工程前先分析图纸仔细阅读结构设计总说明。
2、建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。
软件操作步骤:一、新建工程第一步工程名称 1、输入工程名称按工程图纸名称输入。
2、按照图纸结构设计总说明选取计算规则其他选项不变。
第二步工程信息 1、依据图纸结构设计总说明填写工程信息 2、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入。
PS:檐高为室外地坪到女儿墙底的高度值。
第三步编制信息 1、根据实际情况填写相应的内容。
第四步比重设置 1、目前国内市场上没有直径为6的钢筋一般用直径为6.5的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。
第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。
包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数图纸没有特殊说明预算过程中不必调整。
值和工程中最常用的数值。
三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置 A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。
B、基础上面一层从基础层顶到该层的结构顶板顶标高。
C、中间层从层底的结构板顶到本层上部的板顶。
2、修改板的厚度基础层板厚为筏板厚度。
3、楼层缺省钢筋设置 A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。
B、根据结构设计说明修改构件的保护层厚度。
四、轴网的定义1、查看一层平面根据一层平面图建立轴网。
2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能。
广联达算量软件操作步骤详解复习过程
广联达算量软件操作步骤详解复习过程第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。
再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。
这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。
二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。
三、对于软件中不能识别的构件，采用新建画图上。
对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。
以上方法均不行的构件，采用手工输入法进行计算。
当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。
小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。
四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。
五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。
六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。
七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
广联达算量步骤
广联达算量步骤广联达图形算量总结（本文章来自论坛）第一章轴网部分一、轴网对于复杂的轴网，采用的输入方式为：轴号，逗号，轴距，逗号，轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章建筑部分一、墙体1、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。
绘图时，先画好标准层，再复制到其它楼层，在其它楼层中，“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
2、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。
4-1单排10m以内，4-2单排15m以内,4-3双排10m以内，4-4双排15m以内，4-5双排24m以内，4-6双排30m以内，4-7双排50m以内3、虚墙应根据使用的部位不同，设置不同的厚度。
4、层高超过3.6m时，每超高一米，柱5-69，梁5-70，墙5-71，板5-72层高超过6m，圆形柱每超1m,按5-735、3-5（一砖以上）,3-6（一砖）,3-8（120墙）,3-24加气砼块6、砌体钢筋加固点焊网片3-48，钢筋绑扎3-41，钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。
是虚墙是否可行？二、栏板先画出栏板线：用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。
当外侧没有交点时，可以向里画，长度值为负就可以了；用“shift+左键”可以定义长度和角度。
注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗先按“M”显示门，再按“shift+m”显示门的标注，再按消失。
其他构件类似！1、确定洞口尺寸2、确定框厚度3、确定离地高度（底标高）4、阳台窗用栏板长度代码乘以阳台窗高度（阳台是用栏板围成的，在其上不能画窗台构件5、同一窗在两个楼层时，分成两个窗画对于木门而言，构件做法主要包括：7-33安装及框亮制作7-53门扇制安7-61五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518油漆对于塑钢窗而言，构件做法主要包括：7-184成品塑钢窗安装DKMJ（注意换玻璃）7-186纱扇KWWMJ5-110预制水磨石窗台板（DKKD+0.1）*宽*厚*1.0156-7运输6-124安装窗帘盒:DKKD+0.37-299油漆:窗帘DKKD+0.3)*(DKGD+0.2)11-880（白花纱布）881(窗饰布)882（布）833（丝）884(塑料)885（豪华）木窗台板：2.2cm284/3cm285/4cm286 硬木窗台板287（厚25mm）7-170钢门7-334防火门注意：1、采用智能布置门时，软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。
广联达软件的算量思路及流程
软件的算量思路及流程GGJ2009产品通过画图的方式，快速建立建筑物的计算模型，软件根据内置的平法图集和规范实现自动扣减，准确算量。
内置的平法和规范还可以由用户根据不同的需求，自行设置和修改，满足多样的需求。
在计算过程中工程造价人员能够快速准确的计算和校对，达到钢筋算量方法实用化，算量过程可视化，算量结果准确化。
做工程的构件绘制流程使用GGJ2009做实际工程，一般推荐用户按照先主体再零星的原则，即先绘制和计算主体结构，再计算零星构件的顺序。
1、针对不同的结构类型，采用不同的绘制顺序，能够更方便的绘制，更快速的计算，提高工作效率。
对不同结构类型，推荐用户的绘制流程如下；剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构：柱→梁→板；框剪结构：柱→剪力墙板块→梁→板→砌体墙板块；砖混结构：砖墙→门窗洞→构造柱→圈梁。
2、根据结构的不同部位，推荐使用的绘制流程为：首层→地上→地下→基础。
构件图元及分类构件：在软件中柱、墙、梁等8种构件大类型；其下面还会区分类型小类，如柱有柱、构造柱类型；柱在图纸中又有KZ1、KZ2……。
那么这里的KZ1、KZ2就叫构件。
图元：在软件中是指构件绘制到绘图区后，能看到的图形就称为图元。
如KZ1绘制到轴网上，首层有10个KZ1，那么这10个KZ1就叫柱图元。
工程实际中的构件按照图元形状可以划分为点状构件、线状构件和面状构件。
1）点状构件包括柱子，门窗洞口、独立基础、桩、桩承台等；2）线状图元包括梁、墙、条基等；3）面状构件包括现浇板、筏板等。
点】画法【点】画法适用于点式构件（例如柱子）和部分面状构件（例如现浇板）。
操作方法如下：第一步：在“构件工具条”选择一种已经定义的构件，如KZ-1；第二步：在“绘图工具栏”选择【点】；第三步：在绘图区，鼠标左键点击一点作为构件的插入点（只有鼠标指针显示为“”才能绘制），完成绘制。
说明：1）选择了适用于点式绘制的构件之后，软件会默认为点式绘制，直接在绘图区域绘制即可。
广联达土建算量(其他零星)计算规则解析)
栏板
压顶
2022/3/25
本节课小结
课程小结
感谢各位同行的关注！
更多内容请持续关注汤茂之土建 造价大讲堂
下期预告：
梁后浇带-体积
后浇带的模板仅需要计算延期使用费用，不需要 计算后浇带的模板工程量 梁后浇带-体积
2022/3/25
建筑工程竣工结算的土建算量审核规则
• 挑檐
• 现浇挑檐、天沟与板（包括屋面板、楼板）连接时，以 外墙面为分界线，与圈梁（包括其它梁）连接时，以梁 外边线为分界线。外墙边线以外或梁外边线以外为挑檐 、天沟。天沟底板与侧板工程量应分别计算，底板按板 式雨篷以板底水平投影面积计算，侧板按天、檐沟竖向 挑板以体积计算。
雨棚
阳台、雨篷，按仲出墙外的板底水平投影 面积计算，伸出墙外的牛腿不另计算。
2022/3/25
阳台
建筑工程竣工结算的土建算量审核规则
屋面
卷材屋面按图示尺寸的水平投影面积乘以规定的坡度系数 计算，但不扣除房上烟囱，风帽底座、风道、屋面小气窗 和斜沟所占面积。女儿墙、伸缩缝、天窗等处的弯起高度 按图示尺寸计算并入屋面工程量内；如图纸无规定时，伸 缩缝、女儿墙的弯起高度按250mm计算，天窗弯起高度按 500mm计算并入屋面工程量内；檐沟、天沟按展开面积并 入屋面工程量内。
软件里选“扣***” 凡是计算规则里写“分别计算”
软件里选“主构件扣次构件，次构件无影响” 计算规则强调净长的，在软件里设置扣除相交体积
接下来演示软件实际设置操作
建筑工程竣工结算的土建算量审核规则
• 建筑面积 • 本规范的计算原则仍然是先按外墙结构计算，外墙保温的建
筑面积另行计算。同时明确了外保温层的计算范围：建筑面 积仅计算保温材料本身（例如外贴苯板时，仅苯板本身算保 温材料），抹灰层、防水（潮）层、粘接层（空气层）及保 护层（墙）等均不计入建筑面积。 • 未形成楼梯间的室内楼梯按楼梯水平投影面积计算建筑面积 • 井道（包括电梯井、提物井、管道井、通风排气竖井、烟道 ），不分建筑物内外，均按自然层计算建筑面积，例如附墙 烟道。但独立烟道不计算建筑面积 • 有柱雨篷应按其结构板水平投影面积的1／2计算建筑面积； 无柱雨篷的结构外边线至外墙结构外边线的宽度在2.lOm及以 上的，按雨篷结构板的水平投影面积的1／2计算建筑面积。
广联达算量软件使用技巧_secret
广联达算量软件使用技巧广联达算量软件使用技巧一、独立基础带短柱，上柱插筋插入短柱内。
要在软件中计算短柱和上柱的钢筋，很多人拿到这种图时都觉的很难将短柱与上柱的钢筋在软件中计算正确，原因很简单，就是不管是短柱还是短柱上面地框柱都只能用柱来算钢筋，而在软件中只要是一根柱子上下的关连层还有柱子，软件就会按照平法中的设定来计算钢筋，考虑插筋和锚固，与我们的实际图纸所要计算的钢筋量相差甚远，而这就使很多人认为软件计算出来的钢筋量是错的，没有办法将整根柱子从底到顶计算正确，只能是使用软件计算大部分工程量后再来进行调整，或者直接用其它方法如手工来计算这种柱钢筋，而实际上用软件处理这种情况也是很简单的，现将处理思路简要说明一下。
首先在建立楼层时将基础层设为独立基础的高度（如果独立基础的高度不一，按最高的进行设置），而从基础顶到短柱顶设为负一层，上面的楼层按图纸进行设定，然后在画图的时候需要注意的是建两套相同的轴网，在第一套轴网中画与主体相关的柱也就是短柱顶部的框柱，而它的基础则画为井桩基础，在另外一套轴网中画独基和短柱，这样就可以完全将短柱与其上的框柱钢筋分别计算正确。
原理是短柱部分顶部再无柱构件则会自动认为是顶层进行锚固，同时还可以在软件中设置柱顶锚固节点方式，如图：当然需要在短柱属性中来设置；而框柱下的井桩可以按某个长度设定值来计算插筋长度和弯折长度，如图：从而解决短柱上部框柱插筋问题。
（如图：在平面图中画两套轴网及三维图）二、首层地面结构标高为负值，且首层地面标高与正负零之间为浮土回填部分，在这种情况下钢筋与图形之间的互导调整。
当然在这种设计下，对于钢筋来说我们只需要在建立工程时将设为实际首层地面标高就可以，而楼层高度按图纸进行设定，特别是首层层高为首层结构标设至二层结构标高的高度，那么在钢筋软件中就不难处理这种情况，而当我们完成了钢筋后，由于图形软件没有首层地面结构标高的设定，因此会与钢筋对应不起来，从钢筋导入图形软件中，其首层结构标高就会成为正负零，这就需要我们进行调整，否则基础深度就会有错，而整个工程在地面以上的高度也会有错，调整方法为在图形中将正负零与首层结构标高之间的高度建为一个负一层，而该层的构件只有首层的竖向构件，也就是柱墙，可以从首层复制到负一层；而首层层高需改为正负零到二层的高度，经过这样修改后图形软件中的各层标高都会与图纸相一致。
广联达使用技巧
⼴联达使⽤技巧使⽤GGJ软件进⾏流程如下：新建⼯程→输⼊⼯程信息→⽐重设置→弯钩设置→损耗设置→调整计算设置→选择节点设置→箍筋设置→搭接设置→调整箍筋公式→楼层设置→混凝⼟强度等级设置、钢筋锚固、搭接设置→导⼊轴⽹→定义筏板→绘制筏板→定义桩承台→调⼊桩承台CAD草图→提取桩承台边线和标识→绘制桩承台→定义承台梁、基础连梁→绘制承台梁和连梁→单构件输⼊→汇总计算→报表输出。
1.⼴联达整体解决⽅案的推出已经有些年头了，不仅钢筋、图形、套价的数据可以相互传输，提⾼效率，⽽且随着软件识别CAD能⼒的逐渐成熟，CAD 导图模块更是⼤⼤提⾼了图纸录⼊的速度。
随着⼯程量清单招投标的⼤量应⽤，CAD图纸的提供也变得越来越多。
这样通过CAD导图到最后出⼯程量清单报表都可以使⽤⼴联达软件来处理，只是在上海编制⼯程量清单时使⽤的是其他品牌软件⽐较多，两者之间的数据⽆法实现共享，这就不能完全体验到⼴联达软件所带来的整体优势。
本⽂结合案例，侧重分析利⽤⼴联达CAD导图功能计算⼯程量，并利⽤清单计价软件快速编制⼯程量清单，彻底体验了⼀把软件的整体性，与⼤家分享我的软件应⽤⼼得，不妥之处尽请指正。
⼀、⼯程概况：本⼯程为某地的体育场馆项⽬，建筑⾯积为50000m2，地上局部4层，部分地下室，抗震等级⼆级，钻孔灌注桩，基础地梁，上部结构钢筋混凝⼟框架结构，屋顶为钢结构。
编制⼯程量清单，提供CAD施⼯图，需要在⼀周内编制出⼯程量清单，⼯程钢筋总量5200吨，混凝⼟量29000⽅。
本⼯程结构形式不算特别复杂，只是平台梁板标⾼各不相同，梁种类较多，编制时间较紧。
做了分⼯之后，我主要处理结构⼯程量和⼟⽅⼯程量，虽然只做结构部分，但是⼯程量清单需要的对不同标⾼的梁进⾏分类标注，不同柱⾼分类统计，不同板厚、墙厚及不同混凝⼟标号进⾏详细的分类，⽽且基础梁⾼低不同，基础部分不同标⾼处有电梯井、技术层和⽔池等基础，如果⽤⼿⼯计算时间较紧，不同的标⾼梁板柱归类较为⿇烦，混凝⼟计算复杂，⼟⽅量计算⽐较⿇烦。
广联达计量软件使用的技巧和方法
广联达计量软件使用的技巧和方法广联达工程中图形软件使用的技巧和方法（不要错过,绝密内部资料）一、空调机板的处理对于突出外墙的构件，图形软件中有挑檐构件可代替空调机板，但钢筋软件中需要在单构件里的参数输入功能中计算，无法显示三维效果。
还可用另外一种方法做，在图形软件中用画板的方法画空调板，画好一个空调板后，用复制功能很快将所有空调板画完，再导入到钢筋软件中，把空调机板的钢筋布置到板上，这样平面上很直观看到所布钢筋，而且能显示出三维效果来。
二、阳台板的处理在画阳台时应先画阳台栏板，阳台是直接用点功能，阳台就画上了，但导入到钢筋软件后没有阳台构件，可用单构件输入法，我是这样做的，在图形软件中画完阳台后，再用板代替阳台板，用折线方法延着画完的栏板画折线，导入钢筋后在板上布置阳台钢筋就可以了，还有三维效果。
注意，最后把图形中代替阳台的板删除，以免工程量重复计算。
三、板负筋和砌体加筋的处理板中负筋一般比较多，如果先将所有负筋全部输入到属性编辑器中，在从中找到要画的负筋逐个画到图中很繁琐，可以先建立几个类型的负筋，如单边的、双边的，然后用修改属性编辑器的方法，这样做更加快而且不乱，同理，砌体加筋的画法与板负筋的一样处理。
四、用软件计算阁楼建筑面积在算阁楼建筑面积首先要区分开哪些是不算面积的范围，然后可应用软件中划线分隔的办法区分开算面积的部分，把不算面积的部分删除。
五、基础处理方法：例如：条基、承台内回填土、砌砖及条基、承台间扣减，计算工程量是很麻烦的。
当用图形算量时就很轻松，先在条基、承台中定义属性、然后画图计算，采用自动生成土方，套用回填土、砌砖定额，还可以利用“子楼层”把标高不同的群房与高层分开，这样就很轻松计算完，减少手工计算之苦。
除此之外，基础中还有集水坑、地沟的挡墙回填土如用手工计算，简直无从下手。
而用软件只要定义好各构件属性，用各种画图工具把图画好，软件会自动按规则扣减，计算好每一构件的工程量。
122846_广联达算量软件操作概述(新)
工程处理思路：主要构件通过绘图来处理，在新建构件时，将该构件套好做法，即通过该构件得出哪些工程量，因为软件内置了非常有用的代码，可以通过这些代码组合算了其它的工程量，从而达到少画图多算量的最终目的。
然后某些零星的或其它专业相关的工程量可以通过表格输入法，从而达到100%算量。
软件操作流程新建工程---工程设置(工程信息、楼层管理、工程设置)----绘图输入---表格输入---报表预览1 新建工程点“开始”---“程序”----“广联达清单整体解决方案”---“广联达图形算量”---“广联达图形算量GCL8.0”运行软件。
图中为运行软件后的界面。
图中的四个按钮分别为：新建工程按钮、打开工程按钮、查看注册信息按钮、视频帮助(软件教学多媒体帮助)我们首先新建一个新工程：点“新建向导”到一步：选择标书模式：是清单还是做定额模式(按实际工程需要选择)下表列出它们的设置方法：区别：1 清单标底模式可以自己输入清单及套定额子目，结果可以同时计算清单及子目的量2 清单招标模式可以输入清单，但不能输入子目，结果只出清单的工程量3 清单投标模式不可以手工输入清单，只能导入甲方的电子表格，可以对导入的清单套定额子目，结果可以同时出清单及定额子目的工程量，只在能拿到甲方的电子清单时用。
4 定额模式不能输入清单，只能输入定额子目，结果只出定额工程量。
【建议：如果是做清单，建议选择设置成标底模式】下一步中的工程类别及工程信息可以先不用输入，不影响计算结果最后的辅助信息一定要填写，它们影响工程的土方、外墙装饰、脚手架等工程量。
完成后进入软件主界面。
按此顺序操作2 工程设置里面主要包括几个内容：工程信息：如果新建工程时的辅助信息填错了，可以在此修改。
其它选项可以输也可以不输工程设置：灰色不能修改，所以建工程一定要选对标书模式。
【楼层管理中的状态栏说明了一些注意事项，请留意】 【子楼层的含义：为处理一些难以在正常楼层中处理的构件，比如洗手台、房间里的夹层等，它和正常楼层之间是没有扣减关系的，位置上相对独立】 【锁定功能：如果选择锁定，则该楼层不可以编辑】3 绘图输入可以有三种方式画图：一、导入软件中画好的图 二、导入CAD 图 三、自己手工画图 我们现在主要讲后一种，手工绘图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带型窗（水平）
在软件中有一种情况不好处理，带型窗被一道墙分开的时候，如果两个房间的装修不一样的时候，装修工程量有问题
直接在房间和墙体的代码中来进行处理。在墙体的体积代码中扣减带型窗洞口所占体积，房间装修子目中减去要扣减的工程量并增加需要增加的量，可以不用画图
可以用异形梁的方式来处理飘窗的工程量计算，通过梁的代码处理，计算飘窗所对应的装修工程量
外装饰线条
在“表格输入”中选择相应的参数图集，然后输入装饰线条的长度以及对应的参数，工程量就可以出来啦。你可能会觉得装饰线条的长度不好计算。你可以使用建筑物外周长的代码来处理
如果长度还是不好计算。那你就可以利用编辑公式中的图形计算器进行计算
排水管
在软件中的表格输入法中套上子目，数数个数乘以每根的高度即可
大开挖底标高不同时的处理
基础层层高按最深的来定义，然后利用软件中大开挖的分层绘制并计算土方工程量
异形女儿墙（既有直墙又义为板厚，然后将形状在平面上画出来
压顶
阳台栏板上的压顶和女儿墙上面的压顶。可以变通为圈梁来画，体积就出来啦！抹灰的工程量软件中可以利用压顶的外周长乘以圈梁的体积长度来计算
玻璃幕墙
装饰幕墙的作用有两种：
一种只起装饰作用，另一种不单起装饰作用，还起维护作用
一般是按面积来计算的，你可以利用建筑物外周长或者是墙体外周长乘以高度即可计算出玻璃幕墙的面积
窗台板
可以利用代码来处理。可以用窗的代码“窗宽度 KD”进行计算窗台板砼体积、窗台板抹灰面积
散水
可以按外墙来快速的布置散水构件。散水的面积就可以计算出来啦！散水的垫层用面积乘以厚度即可完成。散水除了要计算这两个工程量以外，还要计算散水伸缩缝长，可以利用散水的贴墙长度代码
代码的灵活处理
带型窗（垂直）
软件不允许构件标高超过楼层的层高，所以直接 画是画不上去的
将窗根据标高按楼层分开，画到每一层中，墙体和装修工程量没有问题，但注意如果你还要计算门窗的数量时，窗数量要考虑你分层的情况
挑檐
挑檐的形状通过栏板来围成，然后将挑檐板点上去就可以啦！如果挑檐板是平板，那你就可以直接用挑檐的线形画法画出来就可以啦
零星构件名称
软件的处理方法
变通方法
备注
飘窗
软件提供了飘窗的参数图集。你可以利用软件中给定的飘窗图集计算出飘窗工程量以及处理飘窗与其它构件的扣减量。例如：在“表格输入法”中你直接选择飘窗的参数图集，通过套定额的方式直接可以计算出飘窗的混凝土体积（顶板体积和底板体积），同样通过代码的处理可以计算出飘窗所在的墙体以及房间装修的工程量，墙体的体积的可以考虑扣减飘窗所站洞口的体积，用负的洞口面积来处理。
室外排水沟
一般来说室外排水沟是在散水外边并和散水相连的，所以你可以利用软件中散水构件计算出来的“外围长度+拐角处到排水沟中心线处需要增加的长度值”计算出总的长度，乘以断面、抹灰长度等来计算室外排水沟所需要的工程量
积水坑
可以将绘图输入和表格输入相结合来处理，在绘图输入部分中画上满基，表格输入中利用补充子目的方式，在编辑计算式中选择相应的参数图元公式，利用代码的正负值计算出满基的最后工程量
