ICEM网格划分原理

ICEM网格划分原理ICEM（Icem CFD）是一种用于流体力学计算的网格生成软件，广泛应用于航空航天、汽车、能源、船舶等领域。

ICEM网格划分原理主要包括松劲网格划分、结构化网格划分和非结构化网格划分三个部分。

下面将详细介绍这些原理。

1.松劲网格划分：松劲网格划分顾名思义是指网格的单元格可以灵活地重新排列和处理。

通常用于处理比较复杂的几何形状。

计算机先将几何形状映射到一个参数空间中，然后网格划分软件根据给定的规则生成初始网格。

网格可以通过细化和简化单元格来调整，以适应不同的模拟需求。

优点是可以对复杂几何形状进行灵活处理，但由于网格的复杂性，计算效率较低。

2.结构化网格划分：结构化网格划分是指网格按照一定的规律排列，形成规则的矩形或立方体结构。

这种网格划分方法适用于较简单的几何形状，如长方体或柱体。

结构化网格划分的原理是先将几何形状划分为一定数量的网格单元，然后再根据需求进行细分或剖分，以满足数值计算的精度要求。

结构化网格划分的优点是计算效率高，但对于复杂几何形状的处理能力有限。

3.非结构化网格划分：非结构化网格划分是指网格以不规则的三角形、四面体或多边形等形式排列，适用于包含复杂流动特性的几何形状。

非结构化网格划分的原理是先根据几何形状创建一个初始网格，然后利用边界层法、代数生成法、移动网格法等技术对网格单元进行优化和调整，以满足数值计算的要求。

非结构化网格划分的优点是适用范围广，可以处理复杂的几何形状和边界条件，但计算效率相对较低。

除了以上三种基本的网格划分方法，ICEM还提供了一系列的划分技术和工具，如自适应网格划分、边界层自动生成、网格加密等。

自适应网格划分是指在计算过程中根据流动场的变化，动态地调整网格分辨率和密度，以获得更准确的计算结果。

边界层自动生成是指根据流动特性和模拟条件自动生成边界层，以精确模拟边界层流动。

网格加密则是通过增加网格单元数量来提高计算精度，适用于需要高精度模拟的流动问题。

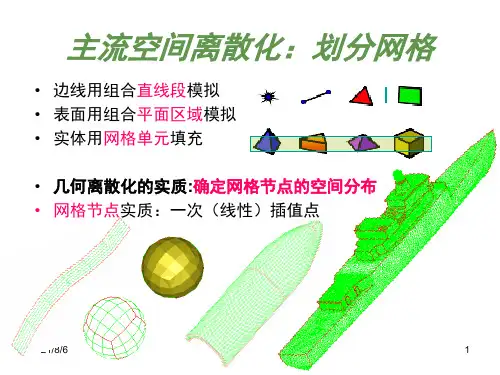

ICEM---网格划分原理

2021/8/6
28
2021/8/6
29
分析块 ->模仿
1
块
网格
2
2D增块补
2021/8/6
30
分析块
2021/8/6
31
结构网格的索引与合并->减少总块数，加速求解
关键：统一索引
y/ j
索引
空间
2021/8/6
索引空间
x /i
32
结构网格的索引与合并
ICEM中块的合并
2021/8/6
三个块
实体
L_grid
2021/8/6
18
成块与实体：拓扑分析
实体基本块
衍生块
2021/8/6
19
几何分解_组合块
2021/8/6
20
几何分解_组合块
2021/8/6
此处复制的每块的节点都是独立的，要进行节点的合并
21
构思块举例->找到最优块
2D
基
本
O-grid
块
C-grid（二分之一O-grid) L-grid(四分之一O-grrid)
11
块-关联-设置节点数-网格
原理示例_2D（正三角形）
2021/8/6
建块
×
关联
设置节点数
× L-grid
12
原理示例_球壳
映射
M1 构造块 M2 关联点、线
2021/8/6
映射
13
原理示例_圆柱
O-grid 建块方法
建块
点、线的关联
映射
原始建块方法
2021/8/6
14
原理示例_球
L-grid方法

Ansys 第七节 ICEM实例-棱柱体网格自动生成

9/9/05
ANSYS ICEMCFD V10
Inventory #002277 C4-13
平滑光顺四面体/棱柱体网格
平滑光顺四面体/棱柱体网格
– 首先只平滑 tets 和 tris（四面体/三角形） • 设置 PENTA_6 为 Freeze • 此时的要点是不要试图更改棱柱层结构
– 一旦tetra和tri单元足够的平滑, 则平滑所有单元 – 设置 PENTA_6 为 Smooth – 减低 Up to quality 值，以免过度扭曲棱柱体网格单元
9/9/05
ANSYS ICEMCFD V10
Inventory #002277 C4-14
切割棱柱体网格层
切割棱柱体网格层
– 如果需要许多棱柱体网格层, 这种方法更具鲁棒性 – 通常更快 – 建立 “fat” layers，然后在编辑网格时切割它们。
– Edit Mesh > Split Mesh > Split Prisms
ANSYS ICEMCFD V10
Inventory #002277 C4-10
高级选项 – Max Height Over Base
Max height over base – 限制棱柱体网格的纵横比 – 在棱柱体网格的纵横比超过指定值的区域棱柱层停止生长
– 棱柱层的数目在局部区域无法保证 – 在棱柱层边界网格融接为金字塔形网格
高级选项-Part Control
New volume part
– 指定新的part存放棱柱单元或者从已有的面或体网格part中选择
Side part
– 存放侧面网格的part
Top part
– 存放最后一层棱柱顶部三角形面单元

Ansys 第七节 ICEM实例-棱柱体网格自动生成

圆角比率 Fillet Ratio – 在尖拐角处圆滑棱柱网格线
• 0 = 无圆角 • 1 =圆角曲率等于棱柱层高度 – 如果在狭窄的空间通常夹角小于60º, 可能没有空间生成按比率圆角
Fillet Ratio = 0.0
9/9/05
Fillet Ratio = 0.5
ANSYS ICEMCFD V10
– 当仅拉伸一层时，设表面/体光顺步为0
• 默认参数足够准确 • 值的设定根据模型及用户的经验
– Triangle quality type
• Laplace 通常最适合最后的棱柱网格质量 • 其他类型仅在解决问题时推荐－根据经验
– Max directional smoothing steps
• 根据初始棱柱质量重新定义拉伸方向 • 在每层棱柱生成过程中都计算
ICEM CFD V10.0 Auto Volume Meshing Prism
棱柱体网格自动生成
棱柱网格划分
对于CFD应用来说，完全的四面体网格并不理想.
– 边界层条件需要几层棱柱单元 – 两种方式生成棱柱体网格 – Mesh -> Prism
• 邻近壁面几何生长棱柱层. 定义局部初始高度（如果必要）initial height, growth ratio
Inventory #002277 C4-2
棱柱网格生成步骤介绍
过程 – 在边界面附近生成棱柱单元（PRISM） – 从ICEM CFD 四面体网格或三角形面网格开始 – 批处理过程 – 通过拉伸面网格生成棱柱网格 – 如果存在四面体网格，使棱柱体网格与存在的四面体网格相接 – 平滑达到必要的网格质量
9/9/05
ANSYS ICEMCFD V10

如何用ICEM画结构化网格

如何⽤ICEM画结构化⽹格ICEM如何画结构化⽹格？1、按照点、线、⾯画好Geometry后，将各个表⾯建⽴成Fluent内跑模拟需要的Parts。

Creat body，改名字为fluid，Apply2、打开Blocking下第⼀个图标创建整体的block创建名为fluid的block。

选中整个⼏何模型，Apply。

3、剪去不在模型⾥的block，Split method选择Prescibed point，在模型上选择edge再选择点，Apply。

4、切割原则是每条边都横穿模型，将整个模型切割完毕，联系Block的边界和⼏何模型的边，⽅便之后设置节点长度。

在Parts那⾥打开或关闭Geom检查那条边有没有联系。

变绿即为有联系。

PS：内部的墙体、悬空⾯等还需要做⾯的联系。

5、设置边界上的节点长度：找到Pre-mesh Params，选择⼀条Edge，输⼊Nodes，勾选Copy Parameters。

这样就可以设置整个模型所有长度相同的边的节点数。

6、设置完所有长宽⾼的节点数，进⾏Pre-mesh。

在侧边栏勾选Pre-mesh，就可以⽣成⼀个结构化⽹格。

检查⽹格质量等于1。

7、上⼀步的结构化⽹格还⽆法使⽤，右击⽼地⽅的Pre-mesh，Convert to unstruct mesh转变成⾮结构化⽹格，再检查⽹格质量，依旧是1。

8、标题栏File下保存⼀下现在的Mesh，换个名字，之后会⽤。

导出⽹格成Fluent可以⽤的格式：Output mesh，Apply。

点击Output mesh下⾯第4个图标导出⽹格。

选择刚刚保存的⽹格名称。

完成导出。

ICEM偶尔⽆故死机，经常保存。

ICEM平动及转动周期性网格划分流程

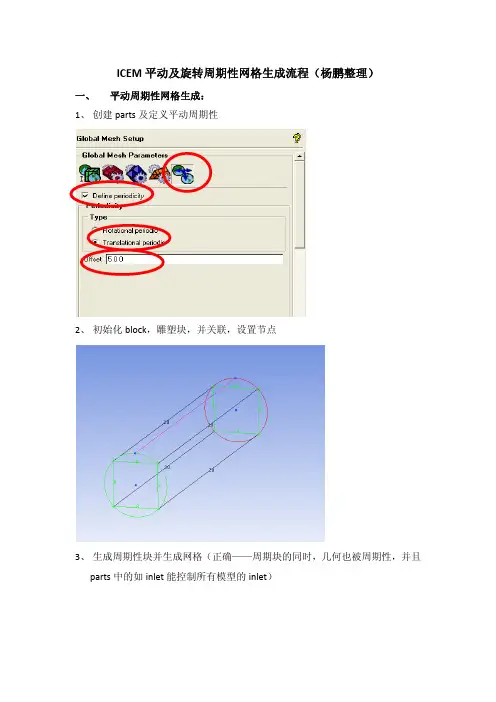

ICEM平动及旋转周期性网格生成流程（杨鹏整理）
一、平动周期性网格生成：
1、创建parts及定义平动周期性
2、初始化block，雕塑块，并关联，设置节点
3、生成周期性块并生成网格（正确——周期块的同时，几何也被周期性，并且
parts中的如inlet能控制所有模型的inlet）
4、生成周期性块并生成网格（错误）
直接利用copy块过去，关联关系不会被copy过去，需要重新逐一去关联，麻烦 5、转换网格并导出
二、旋转周期性网格生成
1、创建parts（非常重要，尤其是要创建side侧面）
2、定义旋转周期性——轴上一点、轴、旋转的角度
3、初始化block
4、设置块周期性顶点对应关系（两个顶点的对应一定如图都要从左到右或从右
到左）
5、关联并设置节点
6、旋转块
7、删掉side的parts（不删掉会形成wall边界条件）
8、转换网格并导出。

如何用ICEM画结构化网格

ICEM如何画结构化网格？1、按照点、线、面画好Geometry后，将各个表面建立成Fluent内跑模拟需要的Parts。

Creat body，改名字为fluid，Apply2、打开Blocking下第一个图标创建整体的block创建名为fluid的block。

选中整个几何模型，Apply。

3、剪去不在模型里的block，Split method选择Prescibed point，在模型上选择edge再选择点，Apply。

4、切割原则是每条边都横穿模型，将整个模型切割完毕，联系Block的边界和几何模型的边，方便之后设置节点长度。

在Parts那里打开或关闭Geom检查那条边有没有联系。

变绿即为有联系。

PS：内部的墙体、悬空面等还需要做面的联系。

5、设置边界上的节点长度：找到Pre-mesh Params，选择一条Edge，输入Nodes，勾选Copy Parameters。

这样就可以设置整个模型所有长度相同的边的节点数。

6、设置完所有长宽高的节点数，进行Pre-mesh。

在侧边栏勾选Pre-mesh，就可以生成一个结构化网格。

检查网格质量等于1。

7、上一步的结构化网格还无法使用，右击老地方的Pre-mesh，Convert to unstruct mesh转变成非结构化网格，再检查网格质量，依旧是1。

8、标题栏File下保存一下现在的Mesh，换个名字，之后会用。

导出网格成Fluent可以用的格式：Output mesh，Apply。

点击Output mesh下面第4个图标导出网格。

选择刚刚保存的网格名称。

完成导出。

ICEM偶尔无故死机，经常保存。

ICEM网格生成流程

Chapter 3二维非结构壳/面网格生成（2、3）1 .创建几何模型：Point…Curve-Surface-Part-Topo1ogy2 .定义网格参数2.1.定义全局网格参数2.1.1定义网格全局尺寸：SCaIefaCtor、Maxe1ement2.1.2定义全局壳网格参数：Meshtype>Meshmethod2.2定义Part网格尺寸3 .生成网格并导出3.1生成网格，检查网格质量3.2保存网格文件：Savemeshas...3.3选择求解器：Output-Se1ectso1ver写入：Output-Writeinput三维非结构自动体网格生成（自上而下）（2、3）1 .创建几何模型：Point--Curve---SurfacePart・・・Topo1ogy-Body2 .定义网格参数2.1.定义全局网格参数2.1.1定义全局网格尺寸：SCaIefaCtor、Maxe1ement2.1.2定义体网格全局参数:Meshtype>Meshmethod2.1.3定义棱柱网格全局参数：Grow1aw>Initia1height^Ratio^No.2.2定义Part网格尺寸3 .生成网格并导出3.1生成网格，检查网格质量3.2保存网格文件：Savemeshas...*.uns3.3选择求解器：Output-Se1ectso1ver3.4写入：Output-Writeinput三维非结构自动体网格生成（自下而上）（4）首先导入壳网格，在壳网格的基础上拉伸生成棱柱体网格，再填充棱柱体网格和远场边界之间的空隙。

（壳网格一棱柱体网格一体网格）。

1 .创建（导入）几何模型2 .创建生成（导入）壳网格3 .生成棱柱体网格3.1定义棱柱网格参数：Growth1aw>Initia1height>Ratio>No.、Newvo1umepart（表征体网格的材料，相当于自上而下中的body）3.2指定生成棱柱边界层的SUrfaCe（定义Part网格尺寸）3.3生成棱柱体网格：Mesh-Computemesh-Prismmesh4 .生成棱柱网格与远场边界之间的体网格4.1.1创建所需的Point4.1.2创建加密区Mesh-Createmeshdensity:Name>Size>Ratio>Widthfrom(point)依次选择所需point,中键确认4.2生成体网格Mesh—computemesh-vo1umemeshMeshtype>meshmethod(Quick(De1aunary))>vo1umePartname(inherited)^input(existingmesh)Compute5.导出网格5.1保存网格文件：Savemeshas...*.uns5.2选择求解器：Output-Se1ectso1ver5.3写入：Output-WriteinputChapter5二维结构网格生成1.导入（创建）几何模型:Point―Curve--Surface---Part一删除多余curve（若point之间本存在线，在生成surface时采用form4points 法，则会同时生成surface的边界线curve,和原有curve叠加重合，产生多余，需删除，eg.5.3）2.创建b1ock2.1.分析几何模型，得到拓扑结构b1ocking-createb1ockPart（b1ock的名称，表征相应材料特性）、Type1.3.划分b1ock1.4.创建O-b1ock（如有需要）1.5.删除无用的b1ock3 .建立映射关系3.1.仓IJ建point至IJvertex的映射B1ocking---Associate---AssociatevertexEntity（point）V1--P1— ....... —Vj--Pj—........... —Vn-Pn3.2.创建curve到edge的映射B1ocking---Associate---AssociateEdgetoCurveEi一中键…Ci-中键4 .定义网格节点数Icem为基于B1ock生成网格的：首先生成b1ock网格，然后依托映射关系将b1ock网格节点坐标计算生成GeOmetry网格坐标，故在Icem中需定义EDGE的节点数来定义网格节点。

计算流体力学ICEM CFD 网格生成基础教程190410

按不同的按钮会调用不同的模块。 The Edit Mesh Menu
The Edit Mesh menu包含必要的网格编辑功能, 粗化、平滑合并等。具体的操作有： • Copy/move, Smooth, Refine, Coarsen, Merge, Extrude, Diagnostics, Uncouple, Bandwidth, Change type, Change family, Utilities, Edit nodes, Edit elements, Edit edges, Edit Blocks, Edit subfaces, Repair The Output Menu
行近似，并在预先规定的点上设置顶点。
B-Spline曲线允许Tetra 处理表面上的间断。如果在表面的边界上没有定义曲线，Tetra划分的三角形会自由的越过间断。而预先规定的点会使得它认出曲线上尖锐的拐弯。 Tetra 中有工具来自动的在尖锐的特征上获取点和曲线。
三角形表面网格对于三角形表面网格，关键点和曲线能够自动的被识别。虽然Tetra 生成的网格上的节点不完全和原始的网格重合，但是它会符合模型的形状。这对于从别的网格数据或者立体扫描数据中导入几何模型是很有用处的。
显示窗口
The display window, 处于屏幕右边, 允许控制按照family, geometric entity, element type and user-defined subsets来显示. Important: Since some functions are performed only on the entities shown, the Display window is a very important feature to use when isolating the particular entities to be modified.

计算流体力学ICEMCFD网格生成基础指导教程

第一章介绍ICEM CFD 工程Tutorials目录中每个工程是一个次级子目录。

每个工程的目录下有下列子目录：import, parts, domains, mesh, 和transfer。

他们分别代表：• import/: 要导入到ICEMCFD中的集合模型交换文件，比如igs，STL等；• parts/: CAD模型• domains/: 非结构六面体网格文件(hex.unstruct), 结构六面体网格分区文件(domain.n), 非结构四面体网格文件(cut_domain.1)• mesh/: 边界条件文件(family_boco, boco)，结构网格的拓扑定义文件(family_topo, topo_mulcad_out), 和Tetin几何文件(tetin1).• transfer/: 求解器输入文件(star.elem), 用于Mom3d.的分析数据mesh目录中Tetin文件代表将要划分网格的几何体。

包含B-spline曲面定义和曲线信息，以及分组定义Replay 文件是六面体网格划分的分块的脚本鼠标和键盘操作鼠标或键盘操作功能鼠标左键点击和拖动旋转模型鼠标中键点击和拖动平移模型鼠标右键点击和上下拖动缩放模型鼠标右键点击和左右拖动绕屏幕Z轴旋转模型F9 按住F9，然后点击任意鼠标键进行操作的时候进行模型运动F10 按F10 紧急图象Reset第二章ICEM CFD Mesh Editor界面The Mesh Editor, 创建修改网格的集成环境，包含三个窗口• The ICEM CFD 主窗口• 显示窗口• The ICEM CFD 消息窗口主窗口主窗口中除了图形显示区域，外，还有6个radio按钮：File, Geometry, Meshing, Edit Mesh and Output. The File MenuThe File menu 包含• Open, Save, Save as, Close, Quit, Project dir, Tetin file,Domain file, B.C file, Import geo, Export geo, Options, Utilities,Scripting, Annotations, Import mesh, DDN part.The Geometry MenuThe Geometry menu 模型修补和编辑，边界条件的设置，调用ICEM CFD DDN。

Ansys 第九节 ICEM-六面体核和拉伸体网格生成

ICEM CFD V10
自动体网格生成 Hexa-Core 以六面体为核心的网格
----------------------------------
Mesh Extrusion 网格拉伸
Hexa-Core 网格生成
– 四面体或四面体/棱柱网格通常网格单元数目较多 – 对于内部体积空间较大的模型，有些网格单元可以由六面体单元替换 – Hexa-Core 网格生成方法允许指定大小的六面体单元插入到中心去 • 在和四面体单元连接处采用金字塔单元过渡 – Mesh -> Set Meshing Params by Parts • 在需要的“volume” Parts上复选Hexa-Core • 指定六面体单元的 Max Size (即单元尺寸 element size)
9/9/05Invent源自ry #002277ANSYS ICEMCFD V10
C6-2
练习 FinConfig 实例
网格拉伸 Mesh Extrusion
从低一维单元开始拉伸网格单元
– 通常面到体，或者线到面，点到线 – by element normal 在面网格单元法向方向拉伸 – along curve 沿曲线路径拉伸选择的面网格单元 • Orient axially (层沿曲线法向方向排列)或总在同一平面 • 选项 Twist per layer 为扭曲拉伸 – by vector 指定矢量值 – by rotation 旋转
– Mesh -> Volume Meshing -> Hexa-Core • From geometry 或 From geometry and surface mesh 将首先创建四面体网格，然后
按适当的过渡插入hexa-core 单元

icem阵列block方法

icem阵列block方法ICEM阵列Block方法ICEM是ANSYS公司推出的一款专业仿真软件，适用于各种工程应用领域。

其中，ICEM阵列Block方法是一种常用于网格生成的技术，本文将详细介绍ICEM阵列Block方法，并探讨各种相关方法。

1. ICEM阵列Block方法简介ICEM阵列Block方法是一种基于阵列方式的网格生成技术。

它通过指定几何形状和网格尺寸，自动生成阵列状的网格结构，从而简化了网格生成的过程。

阵列Block方法在各种工程应用中具有广泛的应用，并且易于控制网格质量和精度。

2. 常用的ICEM阵列Block方法均匀阵列均匀阵列是最常用的一种阵列Block方法。

它通过指定每个方向上的网格数目和网格大小，生成均匀分布的网格结构。

均匀阵列适用于需要等距离网格的应用，但可能不适用于复杂几何形状的网格生成。

非均匀阵列非均匀阵列是一种根据几何形状的变化而生成的网格结构。

它通过指定几何形状的控制点，并根据控制点之间的距离自动生成网格。

非均匀阵列适用于复杂几何形状的网格生成，可以精确控制各个区域的网格密度。

参数化阵列参数化阵列是一种根据特定参数生成的阵列网格结构。

它通过定义几何形状的参数，并根据参数的变化自动生成不同的网格结构。

参数化阵列可以用于优化设计过程中的网格生成，以及参数化分析和优化。

借助几何操作生成阵列除了上述方法外，ICEM阵列Block还提供了一系列几何操作，如旋转、偏移、放缩等，可以根据几何形状的需要生成不同的阵列状网格结构。

这些几何操作可以用于生成复杂的网格结构，提高网格生成的灵活性和效率。

3. ICEM阵列Block方法的优势ICEM阵列Block方法具有以下优势：•简化网格生成过程，减少手动操作的需要。

•提高网格生成的效率，节省时间和人力资源。

•可以精确控制网格的质量和精度。

•适用于各种复杂几何形状的网格生成。

•可以与其他网格生成技术相结合，进一步优化网格质量和精度。

ICEM---网格划分原理

三个块
实体
L_grid
2021/8/6
18
成块与实体：拓扑分析
实体基本块
衍生块
2021/8/6
19
几何分解_组合块
2021/8/6
20
几何分解_组合块
2021/8/6
此处复制的每块的节点都是独立的，要进行节点的合并
21
构思块举例->找到最优块
2D
基
本
O-grid
块
C-grid（二分之一O-grid) L-grid(四分之一O-grrid)
Autodyn中
网格的合并
33
结构网格的索引与合并
2021/8/6
索引空间
34
结构网格的索引与合并
2021/8/6
35
详细操作步骤
• 1.准备几何模型（.X_T，.dwg等），建立工作文件夹（路径及文件名全英文）。 • 2.启动软件，定位工作路径（File-Change Working Directory）。 • 3.导入几何文件（File-Import Geometry）。
11
块-关联-设置节点数-网格
原理示例_2D（正三角形）
2021/8/6
建块
×
关联
设置节点数
× L-grid
12
原理示例_球壳
映射
M1 构造块 M2 关联点、线
2021/8/6
映射
13
原理示例_圆柱
O-gri法
2021/8/6
14
原理示例_球
L-grid方法
面 :劈分 /合并 ;
| 增加辅助面
2021/8/6
10
详细操作流程

ICEM万能网格方法介绍

ICEM万能网格方法众所周知，ICEM CFD以其强大的网格划分能力闻名于世，同其他类似网格划分软件一样，ICEM提供了结构网格和非结构网格划分功能。

结构网格质量一般较高，有利于提高数值分析精度，但是对于过于复杂的几何体，其缺点也是显而易见的：需要耗费大量人力思考块的划分方式，且经常造成局部网格质量偏低的局面。

而非结构网格因其快速、智能化划分方式获得了人们的青睐，但其网格形式一般呈四面体或三角形，不易于流动方向垂直，进而经常造成数值扩散。

那么有没有更好的网格划分方式，能够将结构网格和非结构网格的优点结合在一起，既能又快又好的生成网格、又提高计算精度呢？答案是肯定的。

CFD资料专营店老板在研究所搞数值计算多年，对于网格划分更是非常熟悉，在这里总结了ICEM CFD中两种核心技术----六面体核心网格和混合网格技术的使用方法，这两种办法可以说适用于所有复杂几何体，是万能的！希望能够为因几何结构过于复杂、苦于无法做出较高质量结构网格、却又不想使用非结构网格的同仁们提供新的思路，帮你们打通网格难关！一、六面体核心网格技术ICEM CFD中有一种新技术，即六面体核心网格技术，其原理是首先生成四面体网格，然后通过先进算法，将大部分区域内的四面体网格破碎、整合成六面体网格，只有在几何非常复杂或者边缘地带才会保留四面体网格。

这样生成的网格集合了四面体网格和六面体网格的优势，既节省时间；因为大部分区域是结构网格、完全可以与流动方向垂直，因而能够保证计算精度。

除此之外，六面体核心网格还能在四面体网格的基础上减少约60%-80%的网格数量，非常有利于充分利用计算机资源，加快计算时间。

效果如图所示：(图1)未使用六面体核心网格技术的网格截面（图2）使用六面体核心网格技术后的网格截面操作过程和过程讲解请见文件夹“六面体核心网格范例1”及“六面体核心网格范例2”。

二、混合网格技术对于一些工程或学术问题，几何具有如下特征：部分区域非常规则、简单，适合使用结构网格划分；另外的区域几何形状很复杂，使用非结构网格划分更容易。

计算流体力学ICEM CFD 网格生成基础教程

第一章介绍ICEM CFD 工程Tutorials目录中每个工程是一个次级子目录。

每个工程的目录下有下列子目录：import, parts, domains, mesh, 和transfer。

Ansys 第六节 ICEM实例-四面体网格生成

四面体网格自动生成实例 3
ValveNatural 阀
ICEM CFD 10.0
打开工程
• • • • • 打开原先创建的工程
– ValveParams.prj
#1
Workshop
#2
原先的相关设定及文件将随工程一起载入不载入网格Unload the mesh
– File -> Mesh -Байду номын сангаас Close Mesh
– – – – – – –
#4
#5
#6
根据这些设定，只要最小尺寸大于1，用至少12个单元描述任何孔hole特征，用3 个单元跨越缝隙gap
#7
9/9/05
ANSYS ICEMCFD V10
Inventory #002277 C3-3
四面体网格划分
#1
Workshop
#2
基于几何划分四面体网格
– –
#3
Mesh -> Volume Meshing -> Tetra -> From geometry Press Apply 选择Yes to run with autosizing File -> Save Project as -> ValveNatural
– –
保存工程
#4
在近阀处，3 Cells in gap leads to refinement
9/9/05 ANSYS ICEMCFD V10 Inventory #002277 C3-4
剖面视图Cutplane
剖面视图
– – – 鼠标右击模型树Mesh ，激活Cut plane 调节 Fraction Value 为 0.875 并显示视图激活 Volumes 体网格可见

ICEM网格划法的学习总结
