低压线路损失计算方法
低压配电线路中的电压损失

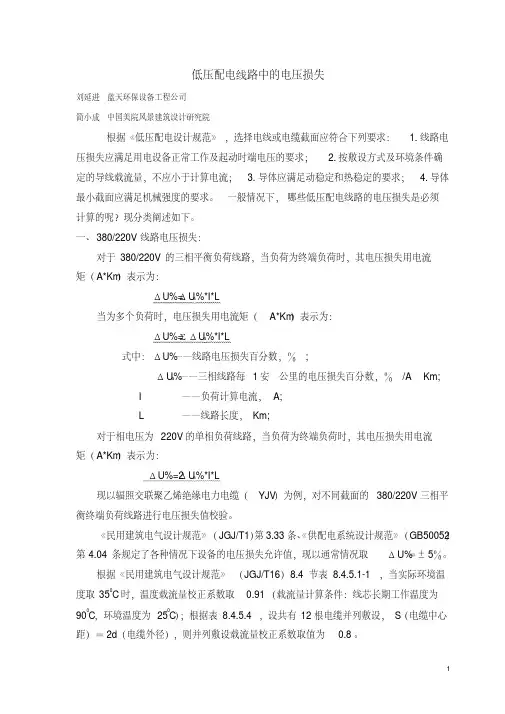

低压配电线路中的电压损失刘延进蓝天环保设备工程公司简小成中国美院风景建筑设计研究院根据《低压配电设计规范》，选择电线或电缆截面应符合下列要求：1.线路电压损失应满足用电设备正常工作及起动时端电压的要求；2.按敷设方式及环境条件确定的导线载流量，不应小于计算电流；3.导体应满足动稳定和热稳定的要求；4.导体最小截面应满足机械强度的要求。
一般情况下，哪些低压配电线路的电压损失是必须计算的呢？现分类阐述如下。
一、380/220V线路电压损失：对于380/220V的三相平衡负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：%*I*LΔU%=ΔUa当为多个负荷时，电压损失用电流矩（A*Km）表示为：ΔU%=ΣΔU%*I*La式中：ΔU%——线路电压损失百分数，％;ΔU%——三相线路每1安·公里的电压损失百分数，％/A·Km;aI——负荷计算电流，A;L——线路长度，Km;对于相电压为220V的单相负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：%*I*LΔU%=2ΔUa现以辐照交联聚乙烯绝缘电力电缆（YJV）为例，对不同截面的380/220V三相平衡终端负荷线路进行电压损失值校验。
（GB50052）《民用建筑电气设计规范》（JGJ/T1）第3.33条、《供配电系统设计规范》第4.04条规定了各种情况下设备的电压损失允许值，现以通常情况取ΔU%＝±5％。
根据《民用建筑电气设计规范》（JGJ/T16）8.4节表8.4.5.1-1，当实际环境温度取350C时，温度载流量校正系数取0.91（载流量计算条件：线芯长期工作温度为900C，环境温度为250C）；根据表8.4.5.4，设共有12根电缆并列敷设，S（电缆中心距）＝2d（电缆外径），则并列敷设载流量校正系数取值为0.8。
表一：综合以上系数取值，则载流量校正系数为0.73，取COS Φ=0.8，电压损失值校验结果见表一。
线损如何计算

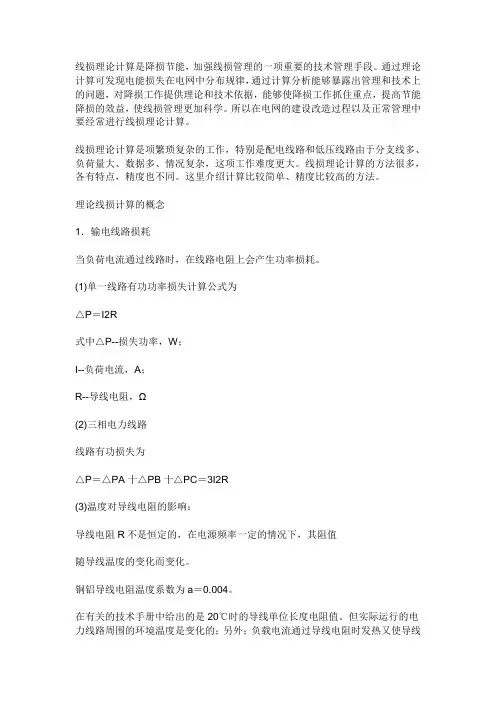

线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
线损计算

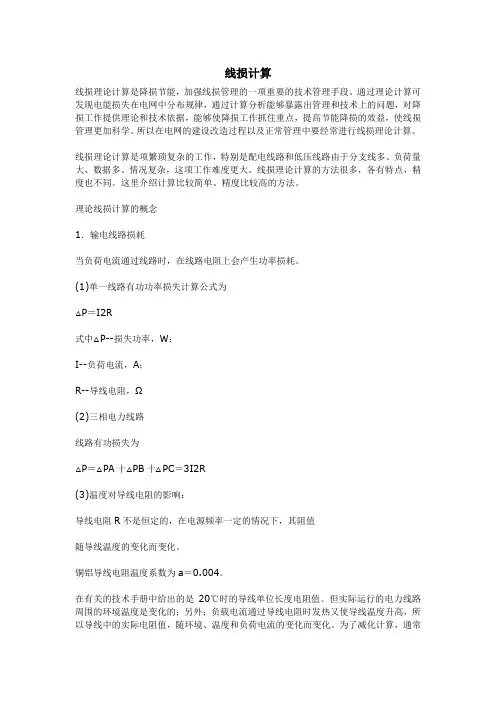

线损计算线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
低压配电线路中的电压损失
低压配电线路中的电压损失刘延进蓝天环保设备工程公司简小成中国美院风景建筑设计研究院根据《低压配电设计规范》，选择电线或电缆截面应符合下列要求： 1.线路电压损失应满足用电设备正常工作及起动时端电压的要求； 2.按敷设方式及环境条件确定的导线载流量，不应小于计算电流； 3.导体应满足动稳定和热稳定的要求； 4.导体最小截面应满足机械强度的要求。
一般情况下，哪些低压配电线路的电压损失是必须计算的呢？现分类阐述如下。
一、380/220V线路电压损失：对于380/220V的三相平衡负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：ΔU%=ΔU a%*I*L当为多个负荷时，电压损失用电流矩（A*Km）表示为：ΔU%=ΣΔU a%*I*L式中：ΔU%——线路电压损失百分数，％;ΔU a%——三相线路每1安·公里的电压损失百分数，％/A·Km;I——负荷计算电流，A;L——线路长度，Km;对于相电压为220V的单相负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：ΔU%=2ΔU a%*I*L现以辐照交联聚乙烯绝缘电力电缆（YJV）为例，对不同截面的380/220V三相平衡终端负荷线路进行电压损失值校验。
《民用建筑电气设计规范》（JGJ/T1）第3.33条、《供配电系统设计规范》（GB50052）第4.04条规定了各种情况下设备的电压损失允许值，现以通常情况取ΔU%＝±5％。
根据《民用建筑电气设计规范》（JGJ/T16）8.4节表8.4.5.1-1，当实际环境温度取350C时，温度载流量校正系数取0.91（载流量计算条件：线芯长期工作温度为900C，环境温度为250C）；根据表8.4.5.4，设共有12根电缆并列敷设，S（电缆中心距）＝2d（电缆外径），则并列敷设载流量校正系数取值为0.8。
表一：公式导线截面S（mm2）ΔU a% 最大计算电流（A）线路长度L（Km）L=ΔU%/ΔU a%*I 16 0.518 65.0 0.149 25 0.340 84.7 0.174 35 0.249 102.9 0.195 50 0.180 127.0 0.219 70 0.134 163.5 0.228 95 0.105 198.6 0.240 120 0.087 233.6 0.246综合以上系数取值，则载流量校正系数为0.73，取COSΦ=0.8，电压损失值校验结果见表一。
线路损耗计算公式

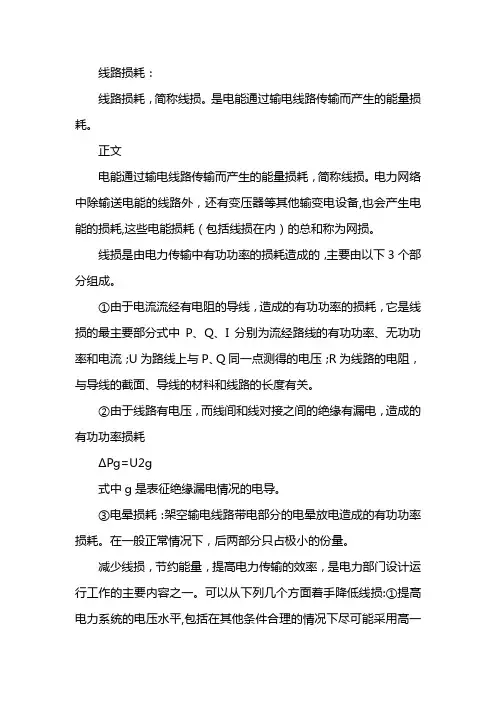

线路损耗：线路损耗，简称线损。
是电能通过输电线路传输而产生的能量损耗。
正文电能通过输电线路传输而产生的能量损耗，简称线损。
电力网络中除输送电能的线路外，还有变压器等其他输变电设备,也会产生电能的损耗,这些电能损耗（包括线损在内）的总和称为网损。
线损是由电力传输中有功功率的损耗造成的，主要由以下3个部分组成。
①由于电流流经有电阻的导线，造成的有功功率的损耗，它是线损的最主要部分式中P、Q、I分别为流经路线的有功功率、无功功率和电流；U为路线上与P、Q同一点测得的电压；R为线路的电阻，与导线的截面、导线的材料和线路的长度有关。
②由于线路有电压，而线间和线对接之间的绝缘有漏电，造成的有功功率损耗ΔPg=U2g式中g是表征绝缘漏电情况的电导。
③电晕损耗：架空输电线路带电部分的电晕放电造成的有功功率损耗。
在一般正常情况下，后两部分只占极小的份量。
减少线损，节约能量，提高电力传输的效率，是电力部门设计运行工作的主要内容之一。
可以从下列几个方面着手降低线损:①提高电力系统的电压水平,包括在其他条件合理的情况下尽可能采用高一级电压送电，在运行中保证电压水平；②使线路中的潮流合理，尤其应尽可能减少线路上无功功率的流动；③选用合理的导线材料和截面。
线损计算：线损理论计算，是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
简介：线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
方法：理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
电力线损计算方法

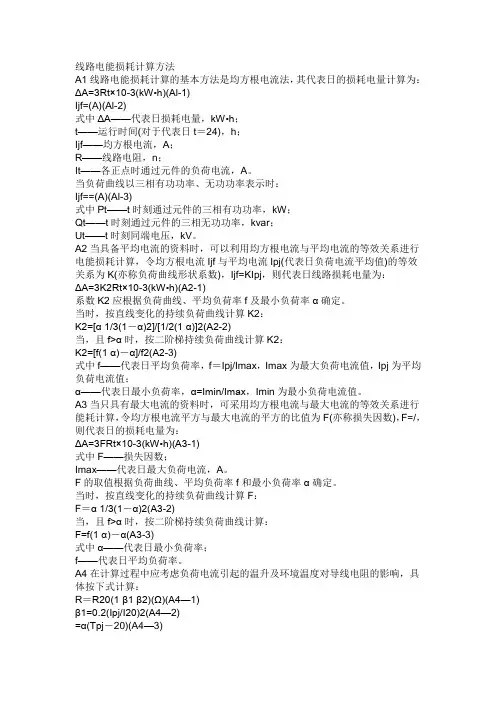

线路电能损耗计算方法A1线路电能损耗计算的基本方法是均方根电流法，其代表日的损耗电量计算为：ΔA=3Rt×10-3(kW•h)(Al-1)Ijf=(A)(Al-2)式中ΔA——代表日损耗电量，kW•h；t——运行时间(对于代表日t＝24)，h；Ijf——均方根电流，A；R——线路电阻，n；It——各正点时通过元件的负荷电流，A。
当负荷曲线以三相有功功率、无功功率表示时：Ijf==(A)(Al-3)式中Pt——t时刻通过元件的三相有功功率，kW；Qt——t时刻通过元件的三相无功功率，kvar；Ut——t时刻同端电压，kV。
A2当具备平均电流的资料时，可以利用均方根电流与平均电流的等效关系进行电能损耗计算，令均方根电流Ijf与平均电流Ipj(代表日负荷电流平均值)的等效关系为K(亦称负荷曲线形状系数)，Ijf=KIpj，则代表日线路损耗电量为：ΔA=3K2Rt×10-3(kW•h)(A2-1)系数K2应根据负荷曲线、平均负荷率f及最小负荷率α确定。
当时，按直线变化的持续负荷曲线计算K2：K2=[α 1/3(1－α)2]/[1/2(1 α)]2(A2-2)当，且f>α时，按二阶梯持续负荷曲线计算K2：K2=[f(1 α)－α]/f2(A2-3)式中f——代表日平均负荷率，f＝Ipj/Imax，Imax为最大负荷电流值，Ipj为平均负荷电流值；α——代表日最小负荷率，α=Imin/Imax，Imin为最小负荷电流值。
A3当只具有最大电流的资料时，可采用均方根电流与最大电流的等效关系进行能耗计算，令均方根电流平方与最大电流的平方的比值为F(亦称损失因数)，F=/，则代表日的损耗电量为：ΔA=3FRt×10-3(kW•h)(A3-1)式中F——损失因数；Imax——代表日最大负荷电流，A。
F的取值根据负荷曲线、平均负荷率f和最小负荷率α确定。
当时，按直线变化的持续负荷曲线计算F：F＝α 1/3(1－α)2(A3-2)当，且f>α时，按二阶梯持续负荷曲线计算：F=f(1 α)－α(A3-3)式中α——代表日最小负荷率；f——代表日平均负荷率。
低压380／220V架空线路电压损失的估算重点
低压380／220V架空线路电压损失的估算计算低压380／220V供电线路的电压损失，就能够分析供电线路的供电能力和检查线路的供电质量；同时还可以根据电压损失求算导线的截面积。
低压380／220V架空线路一般输送距离较短，负荷功率不大。
即由于导线截面积小，线间距离小，感抗起的作用小。
因此，低压架空线路电压损失可用下式进行估算：△U％=PL×100％ CA式中 P——线路输送的有功功率，kw；A——线路导线截面，mm；L——线路输距，hm； 2筑龙网 W 计算低压线路电压损失公式中常数C值 WWc——常数，不同系数、线材有不同的c值，见表 .ZHULONG.COM常见低压线路电压损失的估算公式为：658IphL×10−3PL≈13IphL/A×103 (3—143) ×100％= △U3+N％=50A50A220IphL×10−3PL △U1+N％=≈26IphL/A×103。
(3—144) ×100％=8.4A8.4A式中△U3+N％——三相四线制380／220V线路电压损失百分数；△U1+N％——单相220V线路电压损失百分数；Iph——测得相线的电流，A。
经验公式(3—142)、(3—143)、(3—144)都是针对电阻性负荷而言。
对于感性负载，功率因数小于1，压损要比电阻性负载大一些，它与导线截面积大小及线间距离有关。
如前所述：线间距离小，影响小；对于10mm及以下导线影响较小，可以不再考虑。
当cosϕ =0．8时，16mm及以上导线，压损可按cosϕ=1计算出后，再按线号顺序，两个一组增加0．2倍。
即16mm、25mm导线按cosϕ=l算出后，再乘1．2倍；35mm、50mm导线按照cosϕ=1算出后，再乘1．4倍。
依此类推。
222222 NG 从表可知铜、铝导线相同条件下的c值比：线路压损估算公式(3—142)中，c值与压损成反比。
低压电缆压降计算书
工程检索号：(表式版本：修改码：0)编号：工程施工图设计阶段低压动力电缆电压损失计算书批准/日期审核/日期校核/日期计算/日期注：计算书内容包括1、原始条件及数据；2、引用公式说明；3、计算过程；4、计算结果或结论。
低压动力电缆电压损失计算1. 原始条件及数据生物滤池鼓风机馈电线路中，最远距离为150m ；风机房两台空压机馈电线路，最远距离为100m ；风机房三台生物滤池反洗风机馈电线路，最远距离为100m ；废水池排泥泵馈电线路，长度为100m ；脱水机房两台污泥泵，最远距离为110m ；2. 引用公式说明三相交流电动机回路电压损失应按下式确定：173U%I L(rcos +xsin )Ug ϕϕ∆= 式中 %U ∆——线路电压损失；U ——线路工作电压，三相为线电压，单相为相电压（V ）； g I ——计算工作电流（A ）；L ——线路长度（km ）；r ——电阻（Ω/km ）；x ——电缆单位长度的电抗（Ω/km ）；cos ϕ——功率因素。
3.计算过程（1）生物滤池鼓风机，预选电缆截面为3×16mm 2U=380V ，L=0.15km ，g I =44A ，cos ϕ=0.8，查表知r=1.37Ω/km ，x=0.049Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 173440.15(1.370.8+0.0490.6)380=⨯⨯⨯⨯⨯≈3.38 由于低压电动机允许电压降为≤5%，满足要求，所以生物滤池鼓风机馈线回路动力电缆截面选择3×16mm 2（2）风机房空压机，预选电缆截面为3×6mm 2U=380V ，L=0.1km ，g I =11A ，cos ϕ=0.8，查表知r=3.66Ω/km ，x=0.056Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 173110.1(3.660.8+0.0560.6)380=⨯⨯⨯⨯⨯≈1.48 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×6mm 2（3）风机房生物滤池反洗风机，预选电缆截面为3×95+1×50mm 2U=380V ，L=0.1km ，g I =150A ，cos ϕ=0.8，查表知r=0.236Ω/km ，x=0.043Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 1731500.1(0.2360.8+0.0430.6)380=⨯⨯⨯⨯⨯≈1.47 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×95+1×50mm 2（4）废水池排泥泵，预选电缆截面为3×6mm 2U=380V ，L=0.1km ，g I =6A ，cos ϕ=0.8，查表知r=3.66Ω/km ，x=0.056Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 17360.1(3.660.8+0.0560.6)380=⨯⨯⨯⨯⨯≈0.81 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×6mm 2（5）脱水机房污泥泵，预选电缆截面为3×6mm 2U=380V ，L=0.11km ，g I =15A ，cos ϕ=0.8，查表知r=3.66Ω/km ，x=0.056Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 173150.11(3.660.8+0.0560.6)380=⨯⨯⨯⨯⨯≈2.23 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×6mm 2。
低压配电线路线损计算方法
低压配电线路线损计算方法1.经验法：经验法是通过一定的经验公式来预估线路线损的方法，主要包括以下几种方法：（1）电量法：根据电源负荷和用户负荷之间的关系，估计线路线损的比例。
该方法简单易行，适用于具有相似使用特点的区域。
但该方法无法考虑到具体线路的特性和负载情况，准确性有限。
（2）负荷法：通过统计分析相同类型的负荷设备的功率、开机时间等参数，建立负荷模型，进而计算出线路线损。
该方法要求对负载进行详细的调查和统计，计算复杂度较高，适用于较小规模的用电系统。
（3）完全技术经验法：该方法是对负荷特性、线路长短、线径大小等因素的统计分析，建立适用于该地区线路线损的经验公式。
该方法的准确性相对较高，但需要根据具体地区的用电特点和线路情况进行调整和修正。
2.精确法：精确法是通过对具体线路和负载的建模，进行电路分析和计算，得出线路线损的准确数值。
（1）节点法：将线路分为若干节点，根据节点间的功率平衡关系和电流平衡关系，建立节点功率方程和节点电流方程，通过求解得到线路线损的准确值。
该方法适用于较复杂的输配电系统，计算结果准确可靠。
（2）传输线参数法：根据线路的电阻和电抗参数，通过传输线原理计算出线路线损。
该方法需要获取线路的准确参数和负载信息，计算复杂度较高，适用于工程设计和现场实测。
无论采用哪种方法，都需要准确的负载数据和线路参数，并考虑总功率因数、负载率、线路长度、线径大小、线材质量等因素的影响。
为了减少线路线损，可以采取提高线材质量、减小线径、调整线路拓扑结构等措施。
总之，低压配电线路线损计算方法是通过分析负载和线路特性，建立模型，进行计算和求解，得出线路线损的数值。
在计算过程中需要确保数据的准确性和完整性，以提高计算结果的准确性和可靠性。
低压出线电缆线路压降计算
箱变低压出线电缆线路压降计算贵司G3 地块箱变电缆出线电缆至最远点集中电表箱压降计算如下：一、线路压降计算公式：1. R= pL/S(R电阻、S截面积、L长度、p电阻率，铜的电阻率p =0.0175)2. 匸P/1.732*U*COS ? (I 电流、U 电压、COS?功率)根据实测：箱变至G3-1AW6 距离为390 米，末端用电负荷为240KW ，电缆截面为2*(4*120+1*70)I=P/1.732*U*COS ? =240/1 .732*0.38*0.8=456.27AR= p L/S=0.0175*390/(2*120)=0.028 欧△U=IR=456.27*0.028=12.77V<26.6V (7%U=0.05*380=26.6) 。
箱变至G3-1AW5 距离为390 米，末端用电负荷为215KW ，电缆截面为2*(4*120+1*70)I=P/1.732*U*COS ? =214/1.732*0.38*0.8=408.75AR= p L/S=0.0175*390/(2*120)=0.028 欧△U=IR=408.75*0.028=11.44V<26.6V (7%U=0.05*380=26.6) 。
二、根据《电能质量供电电压允许偏差》( GB12325 －90)规定，电力系统在正常运行条件下，用户受电端供电电压的允许偏差为：(1)35kV及以上供电和对电压质量有特殊要求的用户为额定电压的+ 5%〜一5%;(2)10kV及以下高压供电和低压电力用户为额定电压的+ 7%〜一7%;(3)低压照明用户为额定电压的＋5%〜－10%。
G3 地块箱变出线至G3-1AW5 、G3-AW6 集中电表箱之间的电缆产生的压降，未超出国标(GB12325 －90)规定的压降允许值。
综上，贵司G3 地块箱变电缆出线电缆至最远点集中电表箱压降符合要求。
海南金盘电气有限公司2015 年06 月10 日。
线路损耗及电阻计算公式
线路损耗及电阻计算公式线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
（1）单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率，W;I--负荷电流，A;R--导线电阻，Ω（2）三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R（3）温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP-20）R20式中a--导线温度系数，铜、铝导线a=0.004;tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗（简称变损）功率△PB配电变压器分为铁损（空载损耗）和铜损（负载损耗）两部分。
低压线路损失计算方法
1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。
因为不仅要有详细的电网资料，还在有大量的运行资料。
有些运行资料是很难取得的。
另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。
而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。
线路损耗及电阻计算公式
线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率，W;I--负荷电流，A;R--导线电阻，Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1)基本电阻20℃时的导线电阻值R20为式中R--电线电阻率，Ω/km，;L--导线长度，km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数，铜、铝导线a=0.004;tP--平均环境温度，℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
配电变压器三相不平衡计算与损耗计算
三相不平衡损耗计算农村低压电网改造后低压电网结构发生了很大的变化，电网结构薄弱环节基本上已经解决，低压电网的供电能力大大增强，电压质量明显提高，大部分配电台区的低压线损率降到了10%以下，但仍有个别配电台区因三相不平衡负载等原因而造成线损率居高不下，给供电管理企业特别是基层供电所电工组造成较大的困难和损失，下面针对这些情况进行分析和探讨。
一、原因分析在前几年的农网改造时，对配电台区采取了诸如增添配电变压器数量，新增和改造配电屏，配电变压器放置在负荷中心，缩短供电半径，加大导线直径，建设和改造低压线路，新架下户线等一系列降损技术措施，也收到了很好的效果。
但是个别台区线损率仍然很高，针对其原因，我们做了认真的实地调查和分析，发现一些台区供电采取单相二线制、二相三线制，即使采用三相四线制供电，由于每相电流相差很大,使三相负荷电流不平衡。
从理论和实践上分析，也会引起线路损耗增大。
二、理论分析低压电网配电变压器面广量多，如果在运行中三相负荷不平衡，会在线路、配电变压器上增加损耗。
因此，在运行中要经常测量配电变压器出口侧和部分主干线路的三相负荷电流，做好三相负荷电流的平衡工作，是降低电能损耗的主要途经。
假设某条低压线路的三相不平衡电流为IU、IV、IW，中性线电流为IN，若中性线电阻为相线电阻的2倍，相线电阻为R，则这条线路的有功损耗为ΔP1=（I2UR+I2VR+I2WR+2I2NR）×10-3 （1）当三相负荷电流平衡时，每相电流为（IU+IV+IW）/3，中性线电流为零，这时线路的有功损耗为ΔP2=■2R×10-3 （2）三相不平衡负荷电流增加的损耗电量为ΔP=ΔP1-ΔP2=■（I2U+I2V+I2W-I2UI2V-I2VI2W+I2WI2U+3I2N）R×10-3（3）同样,三相负荷电流不平衡时变压器本身也增加损耗,可用平衡前后的负荷电流进行计算。
由此可见三相不平衡负荷电流愈大，损耗增加愈大。
低压瞬时线损率计算公式
低压瞬时线损率计算公式
低压瞬时线损率的计算公式有多种，以下是一些常见的计算方式：
1. 线损率=（线损电量/供电量）×100%
2. 线损率=（供电量-售电量）/供电量×100%
3. 线损率=（1–售电量 /供电量）×100%
4. 线损率=（购电量-售电量）/购电量×100%（购电量由统一核算电厂上网电量、购独立电厂电量、自其它电网净受入电量构成）
此外，还有专门针对三相供电线路的损耗计算公式，比如全日线路损耗电量计算式为：ΔW=3(I12 + I22 +…+ I242)R×10-3 ΔW:全天线路损耗电量,kW·h。
以上信息仅供参考，实际操作中，请根据具体情况选择合适的计算方式。
10KV电缆的线路损耗及电阻计算公式
通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线xx，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
线路电压损失计算实例
电压损失计算实例例一、负荷为80KW大约离变压器距离为900米，我想用3×70+2×35铜芯电缆是否可行？压降能否承受？最佳答案80负荷，电流约160A，70平方铜电缆，载流量没问题电压降的线损耗需要校核：电压降＝1.75/70*1.08*160*1.732*900/100＝67V线损＝1.75/70*1.08*160*160*3*900/100000=18.6KW未端电压只有380-67＝313V线损率＝18.6/80＝24%313V的电压根本不能用，24%的损耗也实在是太高假如将电缆加粗到3*240+120，未端电压360V，损耗5.4KW。
勉强能用。
但3*240+120的铜电缆，延伸900米，造价实在太高。
5.4KW的损耗也不低，每天工作8小时，一年就得损耗你1.5万度电。
不如另买个100KVA 变压器，要经济实惠的多例二、电机功率45KW,电压380V，距离1500米，应该选择多大线径的铝电缆。
最佳答案电机功率45KW，查表，额定电流约85A，功率因数约0.88。
其安公里数为85×1.5=127.5Akm铝芯电缆，如果按允许的电压损失为7%，则每安公里的电压损失为7%/127.5Akm=0.055%/Akm，查表，应选150mm^2的电缆两条并列敷设（并联）。
由于传输的功率较大，距离又比较远，故需要很大截面的电缆。
高压供电比较合适。
如果采用钢芯铝绞线，会需要更大的截面积，因为架空线路，导线之间的距离大，导线的感抗增大，使得线路的电压降增大。
试取LGJ-150，按公式△U=√3IL(Rl’cosφ+Xl’sinφ)/Ue*100%=√3×85×1.5(0.21×0.88+0.2 9×0.475)/380×100%=71.2/380×100%=18.8%。
上式中，Rl’为导线的电阻Ω/km，Xl’为感抗Ω/km。
低压线路线损理论计算
1 低压线路理论线损的构成1.1 低压线路本身的电能损耗。
1.2 低压接户线的电能损耗。
1.3 用户电能表的电能损耗。
1.4 用户电动机的电能损耗。
1.5 用户其他用电设备的电能损耗。
以上所有供电设备的电能损耗之和，即构成低压线路的理论线损电量，其线损电量与线路供电量之比百分数，即为线路的理论线损率。
要说明的是，在实际线损计算中，只计算到用户电能表，用户的用电设备不再参与实际线损计算。
但在理论计算中，凡连接在低压线路上的用电设备的电能损耗，均应计算在内。
2低压线路理论线损计算通用公式△A=N 。
K 2 。
I 2 pj 。
R dz 。
t×10 －3式中N——配电变压器低压侧出口电网结构系数；①单相两线制照明线路N=2；②三相三线制动力线路N=3；③三相四线制混合用电线路N=3.5；K——负荷曲线形状系数，即考虑负荷曲线变化而采用的对平均电流(I pj )的修正系数，K值按推荐的理论计算值表1选用；表1 负荷曲线形状系数k 值表(最小负荷率a=最小负荷/最大负荷)t——线路月供电时间，h；R dz ——线路导线等值电阻，Ω。
等值电阻可按下式计算：R dz =ΣN K I 2 zd 。
k R k /N×I 2 zd式中I zd ——配电变压器低压出口实测最大电流，A；I zd 。
k ——低压线路各分段实测最大电流，A；R K ——低压线路各分段电阻：R K =r ok 。
I k ，Ω；N——配电变压器低压出口结构常数(如前)；N K ——低压线路各分段结构常数，取值与N相同；I pj ——线路首端负荷电流的月平均值，A。
可根据以下不同情况计算选用。
①配电室装有电流表，并有记录的，可直接计算月平均负荷电流值。
②如装有电流表，但无记录的，可选取代表性时段读取电流值，然后计算平均负荷电流值。
③如未装电流表时，可选取代表性时段，直接用钳形电流表读取负荷电流值。
④配电室装有有功电能表和无功电能表时，可按下式计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。
因为不仅要有详细的电网资料，还在有大量的运行资料。
有些运行资料是很难取得的。
另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。
而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。
为简化计算，一般假设：（1）线路总电流按每个负载点配电变压器的容量占该线路配电变压器总容量的比例，分配到各个负载点上。
（2）每个负载点的功率因数cos 相同。
这样，就能把复杂的配电线路利用线路参数计算并简化成一个等值损耗电阻。
这种方法叫等值电阻法。
等值电阻计算设：线路有m个负载点，把线路分成n个计算段，每段导线电阻分别为R1，R2，R3，…，Rn，1．基本等值电阻Re3．负载电流附加电阻ReT在线路结构未发生变化时，Re、ReT、Rez三个等效电阻其值不变，就可利用一些运行参数计算线路损失。
均方根电流和平均电流的计算利用均方根电流法计算线损，精度较高，而且方便。
利用代表日线路出线端电流记录，就可计算出均方根电流IJ和平均电流IP。
在一定性质的线路中，K值有一定的变化范围。
有了K值就可用IP代替IJ。
IP 可用线路供电量计算得出，电能损失计算（1）线路损失功率△P（kW）△P=3（KIP）2（Re+ReT+ReI）×10-3如果精度要求不高，可忽略温度附加电阻ReT和负载电流附加电阻ReI。
（2）线路损失电量△W（3）线损率（4）配电变压器损失功率△PB（5）配电变压器损失电量△WB（6）变损率 B（7）综合损失率为+ B。
另外，还有损失因数、负荷形状系数等计算方法。
这些计算方法各有优缺点，但计算误差较大，这里就不再分别介绍了。
低压线路损失计算方法低压线路的特点是错综复杂，变化多端，比高压配电线路更加复杂。
有单相供电，3×3相供电，3×4相供电线路，更多的是这几种线路的组合。
因此，要精确计算低压网络的损失是很困难的，一般采用近似的简化方法计算。
简单线路的损失计算1．单相供电线路（1）一个负荷在线路末端时：（2）多个负荷时，并假设均匀分布：2．3×3供电线路（1）一个负荷点在线路末端（2）多个负荷点，假设均匀分布且无大分支线3．3×4相供电线路（1）A、B、C三相负载平衡时，零线电流IO=0，计算方法同3×3相线路。
由表6-2可见，当负载不平衡度较小时，a值接近1，电能损失与平衡线路接近，可用平衡线路的计算方法计算。
4．各参数取值说明（1）电阻R为线路总长电阻值。
（2）电流为线路首端总电流。
可取平均电流和均方根电流。
取平均电流时，需要用修正系数K进行修正。
平均电流可实测或用电能表所计电量求得。
（3）在电网规划时，平均电流用配电变压器二次侧额定值，计算最大损耗值，这时K=1。
（4）修正系数K随电流变化而变化，变化越大，K越大；反之就小。
它与负载的性质有关。
复杂线路的损失计算0．4kV线路一般结构比较复杂。
在三相四线线路中单相、三相负荷交叉混合，有较多的分支和下户线，在一个台区中又有多路出线。
为便于简化，先对几种情况进行分析。
1．分支对总损失的影响假设一条主干线有n条相同分支线，每条分支线负荷均匀分布。
主干线长度为ι。
则主干电阻Rm=roL分支电阻Rb=roι总电流为I，分支总电流为Ib=I/n（1）主干总损失△Pm（2）各分支总损失△Pb（3）线路全部损失（4）分支与主干损失比也即，分支线损失占主干线的损失比例为ι/nL。
一般分支线小于主干长度，ι/nL ＜1/n2．多分支线路损失计算3．等值损失电阻Re4．损失功率5．多线路损失计算配变台区有多路出线（或仅一路出线，在出口处出现多个大分支）的损失计算。
设有m路出线，每路负载电流为I1，I2， (I)台区总电流I=I1+I2 (I)每路损失等值电阻为Re1，Re2，…，Rem则△P=△P1+△P2+…+△Pm=3（I21Re1+I22Re2+…+I2mRem）如果各出线结构相同，即I1=I2= (I)Re1=Re2=…=Rem6．下户线的损失主干线到用各个用户的线路称为下户线。
下户线由于线路距离短，负载电流小，其电能损失所占比例也很小，在要求不高的情况下可忽略不计。
取：下户线平均长度为ι，有n个下户总长为L，线路总电阻R=roL，每个下户线的负载电流相同均为I。
（1）单相下户线△P=2I2R=2I2roL（2）三相或三相四线下户△P=3I2R=3I2roL电压损失计算电压质量是供电系统的一个重要的质量指标，如果供到客户端的电压超过其允许范围，就会影响到客户用电设备的正常运行，严重时会造成用电设备损坏，给客户带来损失，所以加强电压管理为客户提供合格的电能是供电企业的一项重要任务。
电网中的电压随负载的变化而发生波动。
国家规定了在不同电压等级下，电压允许波动范围。
国电农（1999）652号文对农村用电电压做了明确规定：（1）配电线路电压允许波动范围为标准电压的±7%。
（2）低压线路到户电压允许波动范围为标准电压的±10%。
电压损失是指线路始端电压与末端电压的代数差，是由线路电阻和电抗引起的。
电抗（感抗）是由于导线中通过交流电流，在其周围产生的高变磁场所引起的。
各种架空线路每千米长度的电抗XO（Ω/km），可通过计算或查找有关资料获得。
表6-3给出高、低压配电线路的XO参考值。
三相线路仅在线路末端接有一集中负载的三相线路，设线路电流为I，线路电阻R，电抗为X，线路始端和末端电压分别是U1，U2，负载的功率因数为cos 。
电压降△ù=△ù1-△ù2=IZ电压损失是U1、U2两相量电压的代数差△U=△U1-△U2由于电抗X的影响，使得ù1和ù2的相位发生变化，一般准确计算△U很复杂，在计算时可采用以下近似算法：△U=IRcos +ιXsin一般高低压配电线路该类线路负载多、节点多，不同线路计算段的电流、电压降均不同，为便于计算需做以下简化。
1．假设条件线路中负载均匀分布，各负载的cos 相同，由于一般高低压配电线路阻抗Z的cos Z=0．8～0．95，负载的cos 在0．8以上，可以用ù代替△U进行计算。
2．电压损失线路电能损失的估算线路理论计算需要大量的线路结构和负载资料，虽然在计算方法上进行了大量的简化，但计算工作量还是比较大，需要具有一定专业知识的人员才能进行。
所以在资料不完善或缺少专业人员的情况下，仍不能进行理论计算工作。
下面提供一个用测量电压损失，估算的电能损失的方法，这种方法适用于低压配电线路。
1．基本原理和方法（1）线路电阻R，阻抗Z之间的关系（2）线路损失率由上式可以看出，线路损失率与电压损失百分数△U%成正比，△U%通过测量线路首端和末端电压取得。
k为损失率修正系数，它与负载的功率因数和线路阻抗角有关。
表6-4、表6-5分别列出了单相、三相无大分支低压线路的k值。
在求取低压线路损失时的只要测量出线路电压降△U，知道负载功率因数就能算出该线路的电能损失率。
2．有关问题的说明（1）由于负载是变化的，要取得平均电能损失率，应尽量取几个不同情况进行测量，然后取平均数。
如果线路首端和末端分别用自动电压记录仪测量出一段时间的电压降。
可得到较准确的电能损失率。
（2）如果一个配变台区有多路出线，要对每条线路测取一个电压损失值，并用该线路的负载占总负载的比值修正这个电压损失值，然后求和算出总的电压损失百分数和总损失率。
（3）线路只有一个负载时，k值要进行修正。
（4）线路中负载个数较少时，k乘以（1+1/2n），n为负载个数。
