余热锅炉的结构设计与布置
余热发电--锅炉篇
水泥窑纯低温余热发电锅炉操作规程第一节锅炉设备的主要规范1.1 一、二线水泥窑生产线余热锅炉参数及结构简介1.1.1 一、二线窑头AQC余热锅炉参数及结构简介一、二线均为日产1200吨熟料生产线。
本余热锅炉是应用于水泥窑余热发电系统中回收水泥窑废气余热的重要设备，其安装部位在水泥窑熟料冷却机废气出口至收尘器间的管道上，因此其简称AQC余热锅炉。
AQC锅炉整体采用管箱式结构，自上而下有过热器管箱，蒸发器管箱及省煤器管箱。
这几组管箱通过底座型钢将自重传递到钢架的横梁上。
具体设计参数如下：锅炉型号：QC52.84/380-4.9(1.2)-2.55(0.3)/250(180)1.1.2 一、二线窑尾SP余热锅炉参数及结构简介本台余热锅炉是应用于水泥窑余热发电系统中回收水泥窑废气余热的重要设备，其安装部位在水泥窑窑尾预热器废气出口至窑尾高温风机入口的废气管道上，因此被称SP余热锅炉。
本锅炉采用单锅筒自然循环方式、露天立式布置，结构紧凑，占地小。
烟气从上自下分别横向冲刷过热器、蒸发器、省煤器，气流方向及粉尘沉降方向一致，且每级受热面都设计了振打除尘装置。
具体设计参数如下：1.2 三线水泥窑生产线余热锅炉参数及结构简介1.2.1 三线窑头AQC余热锅炉参数及结构简介三线为日产3200吨的熟料生产线，本余热锅炉是利用于水泥窑余热发电系统中回收水泥窑废气余热的重要设备，其安装部位在水泥窑熟料冷却机废气出口至收尘器间的管道上，因此其简称AQC余热锅炉。
AQC锅炉整体采用管箱式结构，自上而下有过热器管箱，高压省煤器管箱，蒸发器管箱及省煤器箱。
这几组管箱通过底座型钢将自重传递到钢架的横梁上。
具体设计参数如下：锅炉型号：QC158/380-14.8(4.2)-2.4(0.2)/250(170)1.2.2 三线窑尾SP余热锅炉参数及结构简介本台余热锅炉是应用于水泥窑余热发电系统中回收水泥窑废气余热的重要设备，其安装部位在水泥窑窑尾预热器废气出口至窑尾高温风机入口的废气管道上，因此被称为SP余热锅炉。
余热锅炉锅炉设计说明书
型号：NG-M701F-R锅炉设计说明书编号：03569BSM/03570SM版本：A版杭州锅炉集团有限公司（杭州锅炉厂）20022005年52月一.前言二.锅炉规范1.燃机排气烟气参数（设计工况）2.余热锅炉设计参数3.锅炉给水和补给水品质要求4.锅炉炉水和蒸汽品质三.锅炉结构1.总体概述2.锅筒及内部装置3.过热器、再热器与减温器4.蒸发器及下降管、上升管5.省煤器6.钢架和护板及平台扶梯7.锅炉岛范围内管道及附件8.进口烟道、出口烟道及主烟囱9.膨胀节10.保温、内护板和护板11.检查门及测量孔12.配套辅机13.附表－受热面数据表一.前言燃气---蒸汽联合循环电站是目前国际上发展最快的发电形式，它具有发电效率高，建设周期短，操作运行方便，调峰能力强等优点，对我国的电力供应具有重大意义。
这类发电机组有利于改善电网结构，特别适合用于地区调峰发电。
杭州锅炉集团公司为配合“西气东输”工程及广东液化天然气（LNG）引进工程，在多年自身开发研究制造燃气轮机余热锅炉的基础上，引进美国NOOTER/ERIKSEN公司全套燃气轮机余热锅炉设计技术，设计制造本套燃气轮机余热锅炉。
本余热锅炉为三压、再热、卧式、无补燃、自然循环燃机余热锅炉，它与PG9341FAM701F型燃气轮机相匹配,是燃气---蒸汽联合循环电站的主机之一。
本锅炉适用于以液化天然气等清洁燃料为设计燃料的燃气轮机排气条件，其主要优点有：1．采用优化的标准设计，模块化结构，布置合理，性能先进，高效节能。
2．适应燃机频繁起停要求，调峰能力强，启动快捷。
3．采用自然循环方式，水循环经过程序计算，安全可靠，系统简洁，运行操作方便可靠。
4．采用高效传热元件——开齿螺旋鳍片管，解决了燃机排气与工质间小温差、大流量、低阻力传热困难的问题。
5．采用全疏水结构，锅炉疏排水方便，彻底。
6．锅炉采用单排框架结构，全悬吊形式，受力均匀，热膨胀自由，密封性能好。
7．采用内保温的冷护板形式，散热小，热膨胀量小。

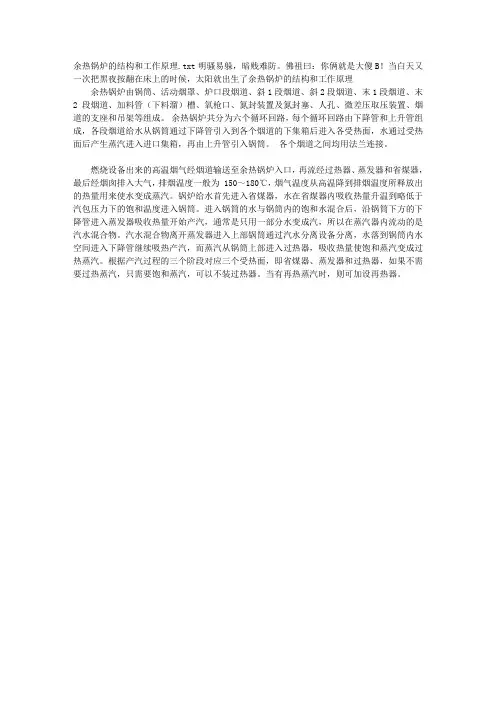

余热锅炉的结构和工作原理
余热锅炉的结构和工作原理.txt明骚易躲，暗贱难防。
佛祖曰：你俩就是大傻B！当白天又一次把黑夜按翻在床上的时候，太阳就出生了余热锅炉的结构和工作原理
余热锅炉由锅筒、活动烟罩、炉口段烟道、斜1段烟道、斜2段烟道、末1段烟道、末2段烟道、加料管（下料溜）槽、氧枪口、氮封装置及氮封塞、人孔、微差压取压装置、烟道的支座和吊架等组成。
余热锅炉共分为六个循环回路，每个循环回路由下降管和上升管组成，各段烟道给水从锅筒通过下降管引入到各个烟道的下集箱后进入各受热面，水通过受热面后产生蒸汽进入进口集箱，再由上升管引入锅筒。
各个烟道之间均用法兰连接。
燃烧设备出来的高温烟气经烟道输送至余热锅炉入口，再流经过热器、蒸发器和省煤器，最后经烟囱排入大气，排烟温度一般为 150～180℃，烟气温度从高温降到排烟温度所释放出的热量用来使水变成蒸汽。
锅炉给水首先进入省煤器，水在省煤器内吸收热量升温到略低于汽包压力下的饱和温度进入锅筒。
进入锅筒的水与锅筒内的饱和水混合后，沿锅筒下方的下降管进入蒸发器吸收热量开始产汽，通常是只用一部分水变成汽，所以在蒸汽器内流动的是汽水混合物。
汽水混合物离开蒸发器进入上部锅筒通过汽水分离设备分离，水落到锅筒内水空间进入下降管继续吸热产汽，而蒸汽从锅筒上部进入过热器，吸收热量使饱和蒸汽变成过热蒸汽。
根据产汽过程的三个阶段对应三个受热面，即省煤器、蒸发器和过热器，如果不需要过热蒸汽，只需要饱和蒸汽，可以不装过热器。
当有再热蒸汽时，则可加设再热器。
余热锅炉安装施工方案
余热锅炉施工方案一、工程概况 (2)二、编制说明和编制依据 (2)三、施工程序 (3)四、施工组织机构、质量保证体系、安全保证体系与施工人员及设备安装机具配置 (4)1、施工组织机构及保证体系 (4)2、施工人员配备表 (7)3、主要设备工具配置表 (7)五、施工预备工作 (8)六、主要施工方案 (8)1基础验收与划线 (8)2安装程序 (9)3模块钢架和平台扶梯等钢构件的安装 (10)4锅筒和管道的安装 (12)5水压试验 (14)6热工仪表及附属设备的安装 (15)7保温 (16)8烘炉 (17)9煮炉和蒸汽试验 (18)10整机试运行 (20)七、受压元件焊接工艺要求与施工质量要求 (21)八、质量保证和安全技术措施 (21)1主要质量保证措施 (21)2安全技术措施 (22)九、文明施工 (24)十、计算机网络的应用 (25)十一、安装竣工资料验收： (25)十二、危险识别表 (25)一、工程概况本工程余热锅炉为南京南锅动力设备有限公司设计制造的双压，卧式，自然循环余热锅炉。
余热锅炉设备主要包括：锅筒、过热器、减温器、蒸发器、省煤器、给水预热器、锅炉构架与护板、平台扶梯等。
余热锅炉沿燃机排气轴向方向布置，尾部设有钢烟囱。
连续排污扩容器、定期排污扩容器和定排冷却坑布置在余热锅炉尾部左侧。
高、中压给水泵及给水加热器再循环泵布置在余热锅炉左侧的余热锅炉辅助生产工艺楼零米。
余热锅炉采用双锅筒具有螺旋翅片管受热面一体化除氧器的双压自然循环结构，卧式布置，锅炉稳定性好，抗震性强，锅炉的主要部件钢架支承，锅炉运行技术要求低，操作管理方便。
二、编制说明和编制依据1 编制说明为了保证工程合理、有序、顺利进行，保证工程工期、确保施工质量，使工程在施工过程中有据可依，特编制本方案，本方案仅用于指导本工程施工。
2 编制依据（1）南京南锅动力设备有限公司提供的全套锅炉本体图及相关说明书（2）《蒸汽锅炉安全技术检察规程》（3）《工业金属管道工程施工及验收规范》GB50235-97（4）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 （5）《工业锅炉安装工程施工及验收规范》GB50273-98电站锅炉技术条件JB/T6696水管锅炉受压元件强度计算GB/T9222电力建设施工及验收技术规范锅炉机组篇DL/T5047三、施工程序四、施工组织机构、质量保证体系、安全保证体系与施工人员及设备安装机具配置1、施工组织机构及保证体系项目组织机构图项目质量保证体系项目安全保证体系2、施工人员配备表3、主要设备工具配置表五、施工预备工作1、施工前认真审查熟悉锅炉技术资料及有关技术规范（1）锅炉图纸（包括总图、安装图及主要部件图）；（2）锅炉强度计算书；（3）锅炉质量证明书；（4）锅炉安装使用说明书；（5）技监部门监检证书；（6）锅炉辅机设备、安全阀、压力表等的技术资料。
700t／d玻璃窑余热锅炉的设计
０．引言
本锅 炉 带有 除氧 器及 除氧 蒸发 受 热面 ，
玻 璃 窑 余 热 发 电利 用 玻 璃 生 产 过 程 中 来 自汽 轮 机 的凝 结 水直 接 进入 除氧 器 ，利 用
的废气 余 热 资源 ，通 过 余 热锅 炉进 行 热 能 回 锅 炉 尾 部 较 低 温 度 的烟 气 产 生 低 压 蒸 汽 用
２．锅 炉给 水 、炉 水 、蒸汽 品质 符 合 ＧＢ／Ｔ１２１４５—２０１６ 《火 力 发 电机 组
余 热 锅 炉 ２０１ ８．２
１３
及蒸 汽动 力 设备水 汽质 量 》 的要求 。 （１）给 水 ： 硬度 ２．０ ｌａ ｍｏｌ／Ｌ；溶 解 氧 ｌ５ Ｉａ ｇ／Ｌ ；
铁 ５０ ｕ ｇ／Ｌ ；铜 １０ ＩＪ－ｇ／Ｌ； ｐＨ （２５℃）＝８．８～ ９．３；并 且 应 保 证
蒸汽 中二 氧化 硅含 量 符合标 准 。 （２） 炉 水 ：磷 酸 根 ５～ １５ｍｇ／Ｌ ；ｐＨ
（２５℃ ） ＝９．０ ～ ｌ１
（３） 蒸 汽 ：钠 １５ ｇ／ｋｇ：二 氧 化 硅 ２０ ｔａ ｇ／ｋｇ；铁 ２０ ｔ．ｔ ｇ／ｋｇ；铜 ５ ｌ－ｔ ｇ／ｋｇ
（４）减 温 水 质量 应 保 证 蒸 汽 品质 符 合 蒸汽 质量 标准 要求 。 ３．锅炉 结构 设计 特 点
本 锅 炉 采 用 自然 循 环 ，露 天 立 式 ｎ 形 布置 。具有 结 构 紧 凑 ，占地 小等 特 点 。本锅 炉 为 玻璃 窑 余 热锅 炉 ，受 热 面 全部 采 用 管箱 式 结 构 ，依 次有 过 热 器 管箱 ，四级 蒸 发 器管 箱 ， 省 煤器 Ｉ管 箱 ，省煤 器 ＩＩ及 除氧 蒸 发 器 Ｉ管 箱 ，除氧 蒸 发 器 ＩＩ管 箱 ，这 些 管 箱 均 通 过 底 座 型 钢 将 自 身 重 量 传 递 到 钢 架 的 横 梁 上 。 采 用这 种 管 箱 式结 构 ，可 将 锅 炉漏 风 降 至 最 低 ，减 少锅 炉 漏 风 热损 失 ，提 高 锅 炉 效 率 ，同 时 可减 少 锅 炉 在现 场 安 装 的工 作 量 。结 构 如 图 １所 示 。

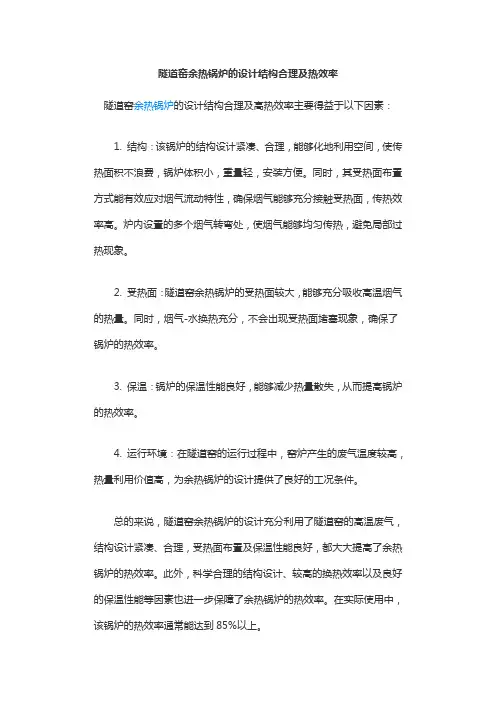

隧道窑余热锅炉的设计结构合理及热效率
隧道窑余热锅炉的设计结构合理及热效率
隧道窑余热锅炉的设计结构合理及高热效率主要得益于以下因素：
1. 结构：该锅炉的结构设计紧凑、合理，能够化地利用空间，使传热面积不浪费，锅炉体积小，重量轻，安装方便。
同时，其受热面布置方式能有效应对烟气流动特性，确保烟气能够充分接触受热面，传热效率高。
炉内设置的多个烟气转弯处，使烟气能够均匀传热，避免局部过热现象。
2. 受热面：隧道窑余热锅炉的受热面较大，能够充分吸收高温烟气的热量。
同时，烟气-水换热充分，不会出现受热面堵塞现象，确保了锅炉的热效率。
3. 保温：锅炉的保温性能良好，能够减少热量散失，从而提高锅炉的热效率。
4. 运行环境：在隧道窑的运行过程中，窑炉产生的废气温度较高，热量利用价值高，为余热锅炉的设计提供了良好的工况条件。
总的来说，隧道窑余热锅炉的设计充分利用了隧道窑的高温废气，结构设计紧凑、合理，受热面布置及保温性能良好，都大大提高了余热锅炉的热效率。
此外，科学合理的结构设计、较高的换热效率以及良好的保温性能等因素也进一步保障了余热锅炉的热效率。
在实际使用中，该锅炉的热效率通常能达到85%以上。
余热锅炉的结构和原理
余热锅炉的结构和原理一、余热锅炉的结构余热锅炉一般由锅筒、炉膛、燃烧设备、烟气道及热交换设备等组成。
1. 锅筒：余热锅炉的主要组成部分，用于容纳水和热气体。
锅筒通常采用水管式或火管式结构，以优化热传递效果。
2. 炉膛：炉膛是热燃烧空间，用于燃烧燃料产生高温烟气。
炉膛通常采用燃烧室和燃烧器等结构，以保证燃料充分燃烧并提供高温烟气。
3. 燃烧设备：燃烧设备包括燃料供给系统和风机系统。
燃料供给系统用于输送燃料到炉膛中进行燃烧，而风机系统则提供所需的空气以维持燃烧过程。
4. 烟气道：烟气道用于导出燃烧后的烟气，并将其引导至热交换设备。
烟气道通常包括烟气进口、烟气出口以及与锅筒相连的烟气侧。
5. 热交换设备：热交换设备用于将烟气中的热能转移到锅筒中的水，以产生蒸汽或热水。
热交换设备一般采用板式换热器、管壳式换热器或螺旋板换热器等形式。
二、余热锅炉的工作原理余热锅炉通过利用工业生产过程中产生的余热，将其转化为热能供应给其他设备或系统。
1. 燃料燃烧：余热锅炉首先将燃料供给到炉膛中，燃烧产生高温烟气。
燃料可以是煤、油、气等不同形式的能源。
2. 烟气通过烟气道：烟气从炉膛中产生后，通过烟气道进入热交换设备。
烟气道的设计可以减小烟气的阻力，提高热交换效率。
3. 热能转移：烟气在热交换设备中与锅筒中的水进行热能转移。
烟气的高温热量通过与水接触，使水的温度升高，从而产生蒸汽或热水。
4. 蒸汽或热水输出：在热交换过程中，通过适当的控制和调节，将蒸汽或热水输出到需要热能的设备或系统中，从而实现热能的利用。
总之，余热锅炉利用工业生产过程中产生的烟气余热，通过热交换设备将其转化为蒸汽或热水，以满足其他设备或系统的热能需求。
同时，通过有效回收和利用烟气中的余热，可以实现能源的节约和环境的保护。
余热锅炉内部结构图
从燃气轮机排出的气体温度高达摄氏600度，仍然具备很高的能量，把这些高温气体送到锅炉，把水加热成蒸汽去推动蒸汽轮机，带动发电机发电，可使发电容量与联合循环机组的热效率相对增高50%左右。
这个靠燃气轮机排出气体的余热来产生蒸汽的锅炉称为余热锅炉。
其内部结构图如下图所示：
该类锅炉按余热的性质可分为以下几大类，消费者可以根据自己的实际需求进行选择购买。
1.高温烟气余热：它是常见的一种形式，其特点是产量大、产点集中，连续性强，便于回收和利用，其带走热量占总热量的40~50%，该余热锅炉回收热量，可用于生产或生活用热及发电。
2.高温炉渣余热：如高炉炉渣、转炉炉渣、电炉炉渣等，该炉渣温度在1000℃
以上，它带走的热量占总热量的20%。
3.高温产品余热：如焦炉焦碳、钢锭钢坯、高温锻件等，它一般温度.很高，含有大量余热。
4.可燃废气、废液的余热：如高炉煤气、炼油厂的催化裂化再生废气、造纸厂的黑液等，它们都可以被利用。
5.化学反应余热：如冶金、硫酸、磷酸、化肥、化纤、油漆等工业部门，都产生大量的化学反应余热。
6.冷却介质余热：如工业炉窑的水套等冷却装置排出的大量冷却水，各种汽化冷却装置产出的蒸汽都含有大量的余热，它们都可以被合理利用。
以上就是今天分享的关于余热锅炉的一些知识，希望对大家有所帮助。
余热锅炉的结构和工作原理
余热锅炉的结构和工作原理余热锅炉是一种利用工业生产过程中产生的废热来产生蒸汽或热水的设备。
它将废热转化为可利用的能量，不仅减少了能源的浪费，还可以节约成本和减少环境污染。
首先，炉体是余热锅炉的主要部分，它通常由钢制或铸铁制成，用于容纳燃料和废热烟气。
炉体内还设置有燃料喷嘴、点火器和炉膛等设备，用于燃烧燃料或燃烧废气。
其次，燃烧器是余热锅炉的关键部件，它负责将燃料或废气充分燃烧，释放热能。
燃烧器通常由喷嘴、燃烧室和点火器组成。
燃料或废气在燃烧室中与空气混合，点火器将混合物点燃，产生的燃烧烟气经烟道进入换热器。
然后，烟道系统是余热锅炉用于传输烟气的管道系统。
烟道系统通常包括主烟道和辅助烟道。
主烟道负责将燃烧烟气从炉体引出，辅助烟道则用于排放烟气中的有害物质。
烟道系统的设计合理与否直接影响到余热锅炉的换热效率和安全运行。
最后，换热器是余热锅炉的核心部件，它将烟气中的热能传递给工作介质（蒸汽或热水），实现能量的转化。
换热器通常包括锅筒、管束和管板等组成部分。
烟气在换热器内部与管束中的工作介质进行换热，产生蒸汽或热水，之后通过管道输送至其他生产设备或供热系统中使用。
在工作原理方面，余热锅炉的运行主要可分为燃料燃烧过程和烟气换热过程。
首先，在燃料燃烧过程中，燃烧器将燃料或废气与空气混合，形成可燃的混合气。
点火器点燃混合气，燃料在炉膛中燃烧释放热能，产生高温的燃烧烟气。
烟气穿过烟道系统进入换热器，为下一步的换热过程做准备。
其次，在烟气换热过程中，烟气在换热器内与管束中的工作介质进行换热。
烟气的高温热量被传递给工作介质，使其温度升高，同时烟气冷却，减少了对环境的热污染。
经过换热后，烟气的温度降低，成为低温烟气，排出烟道系统。
换热器中产生的蒸汽或热水经过相应的管道输送至其他设备或供热系统中，供给工业生产或生活使用。
同时，换热器的设计和选材对余热锅炉的效率和安全运行也起着重要作用。
总的来说，余热锅炉通过合理的结构和工作原理，将废热转化为可利用的热能，不仅节约能源，减少环境污染，还为工业生产提供了经济效益和环保效益。
余热锅炉煮炉方案完整版
余热锅炉煮炉方案完整版余热锅炉是一种利用工业生产过程中的废热产生蒸汽或热水的设备，以提供能源供给，减少能源浪费，提高能源利用效率。
下面是一个完整的余热锅炉煮炉方案，详细介绍了原理、设备规划、操作流程和效益预测等内容。
一、方案原理余热锅炉的原理是通过回收工业生产过程中的废热，将之转化为蒸汽或热水作为能源供给。
在工业生产过程中，许多热能被浪费掉，直接排放到大气中，造成能源资源的浪费和环境污染。
而余热锅炉则能够捕捉这些废热，经过处理后再次利用，达到节约能源和保护环境的目的。
二、设备规划根据生产工艺和能源需求，余热锅炉的规模和类型可以有所不同。
一般来说，余热锅炉由余热回收系统、燃烧系统、控制系统和循环系统等组成。
1.余热回收系统：该系统主要用于回收生产过程中的废热，通过一系列传热设备（如换热器、烟气余热锅炉等），将废热转化为热水或蒸汽。
2.燃烧系统：为了满足余热锅炉的燃烧需求，需要使用燃料进行燃烧。
可以选择传统的燃油或天然气燃烧系统，也可以选择环保型燃烧系统，如生物质燃烧系统。
3.控制系统：用于监测和控制余热锅炉的运行状态，包括温度、压力、流量等参数的监测和调节。
4.循环系统：用于将余热锅炉产生的热水或蒸汽输送至生产设备或供暖系统，以满足能源需求。
三、操作流程余热锅炉的操作流程主要包括以下几个步骤：1.启动：根据生产计划和能源需求，启动余热锅炉。
首先，打开燃烧系统，点火启动。
然后，启动控制系统，设置所需的工作参数。
2.热水或蒸汽产生：通过余热回收系统，将废热转化为热水或蒸汽。
废热经过换热器等传热设备，与水或空气进行热交换，传递热能。
最终产生所需的热水或蒸汽。
3.输送与利用：将产生的热水或蒸汽通过循环系统输送至生产设备或供暖系统。
根据需求，调节循环系统的流量、压力等参数，确保能源供给的稳定和可靠。
4.停止与维护：在能源需求满足之后，停止燃烧系统和循环系统。
进行必要的设备检查和维护工作，确保余热锅炉的正常运行和安全。
余热锅炉的结构和原理
余热锅炉的结构和原理余热锅炉是一种能够利用工业生产中废气或废热进行能量回收的设备，它的应用可以有效地提高能源利用率，减少能源消耗，降低生产成本，对于节能减排具有重要意义。
余热锅炉的结构和工作原理对于其性能和效率具有重要影响，下面将对余热锅炉的结构和原理进行详细介绍。
1. 结构。
余热锅炉通常由炉体、过热器、再热器、空气预热器、省煤器、除尘器、脱硫器、余热回收器等部分组成。
炉体是燃烧废气或废热的地方，燃烧后的高温烟气通过过热器和再热器升温，然后进入余热回收器进行余热回收，最后通过空气预热器预热空气，提高燃料的燃烧效率。
省煤器用于回收烟气中的余热，降低烟气排放温度，减少烟气对环境的污染。
除尘器和脱硫器则用于处理烟气中的颗粒物和二氧化硫等有害物质，保护环境。
2. 原理。
余热锅炉的工作原理是利用烟气中的余热来产生蒸汽或热水，从而实现能量的回收利用。
废气或废热经过燃烧后产生高温烟气，这些高温烟气通过余热回收器，使水或空气受热并产生蒸汽或热水，然后经过相应的管道输送到需要热能的设备或生产过程中。
通过这种方式，余热锅炉可以将废气或废热中的能量回收利用，达到节能减排的目的。
3. 应用。
余热锅炉广泛应用于钢铁、化工、石油、电力、纺织等行业，尤其是在高温高压工艺生产中，其节能效果更为显著。
通过余热锅炉的应用，不仅可以降低企业的能源消耗和生产成本，还可以减少对环境的污染，提高企业的竞争力和可持续发展能力。
4. 发展趋势。
随着节能减排的要求日益提高，余热锅炉作为一种清洁能源设备，其发展前景十分广阔。
未来，随着技术的不断进步和创新，余热锅炉的结构和原理将会更加完善，能效更高，应用范围也将更加广泛。
同时，政府对于节能减排的政策支持也将进一步推动余热锅炉行业的发展，促进清洁能源的应用和推广。
总之，余热锅炉作为一种重要的能源回收设备，其结构和原理对于其性能和效率具有重要影响。
通过对余热锅炉的结构和原理进行深入了解，可以更好地应用和维护余热锅炉，实现节能减排，促进工业生产的可持续发展。
涨知识余热锅炉原理、锅炉结构与流程
涨知识余热锅炉原理、锅炉结构与流程锅炉的基本原理下面是锅炉的原理模型图，模型包括上升管、汽包、下降管主要部件。
上升管是由密集的管道排成的管簇，由上联箱、下联箱连成一体；上联箱通过汽水引入管连通汽包，汽包再通过下降管连到下联箱；上升管管簇、汽包、下降管构成了一个环路。
上升管管簇在炉膛内，汽包与下降管在炉体外面。
锅炉基本原理图把水注入汽包，水便灌满上升管管簇与下降管，把水位控制在靠近汽包中部的位置。
当高温燃气通过管簇外部时，管簇内的水被加热成汽水混合物。
由于下降管中的水未受到加热，管簇内的汽水混合物密度比下降管中的水小，在下联箱形成压力差，推动上升管内的汽水混合物进入汽包，下降管中的水进入上升管，形成自然循环。
汽包原理图上图是汽包（也称锅筒）结构示意图, 汽包是水受热、蒸发、过热的重要枢纽，保证锅炉正常的水循环。
上升管内的汽水混合物进入汽包后，通过汽水分离器分离成饱和蒸汽与水，饱和蒸汽通过汽包上方蒸汽出口输出；分离出的水与给水管注入的水再进入下降管。
用来产生饱和蒸汽的上升管管簇称为蒸发器，电厂锅炉还有省煤器与过热器，它们都由管簇组成。
进汽包的水先在省煤器加热，再通过汽包、下降管进入蒸发器，可以提高蒸发器的效率与锅炉的效率。
蒸发器生成的饱和蒸汽经汽包输出，再进入过热器加热成过热蒸汽，用过热蒸汽推动蒸汽轮机运转能保证系统的高效与安全。
锅炉组成原理图余热锅炉的结构与流程从燃气轮机排出的气体温度高达摄氏600度，仍然具备很高的能量，把这些高温气体送到锅炉，把水加热成蒸汽去推动蒸汽轮机，带动发电机发电，可使发电容量与联合循环机组的热效率相对增高50%左右。
这个靠燃气轮机排出气体的余热来产生蒸汽的锅炉称为余热锅炉。
从外观上看锅炉主要有进口烟道、炉体、汽包、烟囱组成。
炉体内有密集的管道，给水泵将要加热的水压进这些管道，燃气轮机排出的高温气体将管道内的水加热成高压蒸汽，下面就是余热锅炉的外观图（进口烟道为剖面）。
余热锅炉余热锅炉结构余热锅炉本体采用模块化结构，以方便运输、安装。
余热锅炉锅炉设计说明书
余热锅炉锅炉设计说明书型号：NG-M701F-R锅炉设计说明书编号：03569BSM/03570SM版本：A版杭州锅炉集团有限公司（杭州锅炉厂）20022005年52月一. 前言二. 锅炉规范1.燃机排气烟气参数（设计工况）2.余热锅炉设计参数3.锅炉给水和补给水品质要求4.锅炉炉水和蒸汽品质三. 锅炉结构1.总体概述2.锅筒及内部装置3.过热器、再热器与减温器4.蒸发器及下降管、上升管5.省煤器6.钢架和护板及平台扶梯7.锅炉岛范围内管道及附件8.进口烟道、出口烟道及主烟囱9.膨胀节10.保温、内护板和护板11.检查门及测量孔12.配套辅机13.附表－受热面数据表一. 前言燃气---蒸汽联合循环电站是目前国际上发展最快的发电形式，它具有发电效率高，建设周期短，操作运行方便，调峰能力强等优点，对我国的电力供应具有重大意义。
这类发电机组有利于改善电网结构，特别适合用于地区调峰发电。
杭州锅炉集团公司为配合“西气东输”工程及广东液化天然气（LNG）引进工程，在多年自身开发研究制造燃气轮机余热锅炉的基础上，引进美国NOOTER/ERIKSEN公司全套燃气轮机余热锅炉设计技术，设计制造本套燃气轮机余热锅炉。
本余热锅炉为三压、再热、卧式、无补燃、自然循环燃机余热锅炉，它与PG9341FAM701F型燃气轮机相匹配,是燃气---蒸汽联合循环电站的主机之一。
本锅炉适用于以液化天然气等清洁燃料为设计燃料的燃气轮机排气条件，其主要优点有：1．采用优化的标准设计，模块化结构，布置合理，性能先进，高效节能。
2．适应燃机频繁起停要求，调峰能力强，启动快捷。
3．采用自然循环方式，水循环经过程序计算，安全可靠，系统简洁，运行操作方便可靠。
4．采用高效传热元件——开齿螺旋鳍片管，解决了燃机排气与工质间小温差、大流量、低阻力传热困难的问题。
5．采用全疏水结构，锅炉疏排水方便，彻底。
6．锅炉采用单排框架结构，全悬吊形式，受力均匀，热膨胀自由，密封性能好。
浅谈燃气电厂卧式余热锅炉受热面设计特点
浅谈燃气电厂卧式余热锅炉受热面设计特点摘要：大型燃气一蒸汽联合循环机组配置的余热锅炉用于吸收燃机透平排气余热，由于燃机排气温度梯度大、频繁启停等原因，余热锅炉受热面布置和膨胀设计有着自身的特点。
本文对典型余热锅炉受热面结构及模块膨胀设计方面进行阐述，并案例分析某公司余热锅炉安装设计。
关键词：燃气电厂；余热锅炉；设计随着国内天然气气源的扩充，燃气发电得到了空前的发展。
在余热锅炉设计制造技术也得到了更大的发展。
制造出具有自身特点的大型余热锅炉，服务于不同容量等级的燃气发电机组。
一、余热锅炉的整体设计1、余热锅炉支撑钢架膨胀设计。
余热锅炉在启动、低负荷、满负荷和停炉状态下，锅炉的各部件温度分布有着较大差别，各部件的膨胀量是随着工况的变化而变化的；膨胀差异给部件间的密封带来一定的难度。
为了精确地计算锅炉各部件的热膨胀位移，进行系统地应力分析和密封设计，一般人为地设计一个在各种工况下都保持不变的参考点，作为热膨胀位移计算的零点，称之为“膨胀中心”。
有了膨胀中心后，可以根据整个系统的设计，在适当的地方布置膨胀节和支吊装置，有效地吸收热膨胀，减少热应力，从而得到最佳密封状况。
根据系统的结构和布置，膨胀中心可以是一个或多个。
设置膨胀中心的另一个目的是为了给各相关部件增加横向约束，限制由于温度、压力的变化和地震、风载的作用而引起的晃动。
左侧第8根柱子为整个余热锅炉的固定点，两侧的柱子在余热锅炉启动和运行中分别向两边膨胀，右侧的柱子向右侧膨胀。
这样设计保证了余热锅炉可以按预先设定的方式进行膨胀，并能预先采取措施对膨胀位移进行处理，保证锅炉膨胀顺畅，并能可靠地对炉膛结合部位进行密封。
2、余热锅炉模块膨胀设计。
为了减少电厂工地现场锅炉安装的工作量，卧式布置的余热锅炉本体受热面一般采用模块结构，由垂直布置的顺列螺旋鳍片管和进出口集箱组成，以获得最佳的传热效果和最低的烟气压降。
燃机排出的烟气通过进口烟道进入锅炉本体，依次水平横向经过各悬挂的受热面模块进行换热，再经出口烟道由主烟囱排出。
余热锅炉的结构设计与布置
余热锅炉的结构设计与布置余热锅炉是一种利用工业生产过程中产生的废热进行能量回收的设备，它可以将废热转化为热能或者发电。
其结构设计和布置是确保热能转换效率高、安全可靠运行的重要因素。
本文将详细介绍余热锅炉的结构设计与布置。
一、余热锅炉的结构设计1.锅筒：余热锅炉的锅筒为其主体部分，通常由高温和高压容器制造工艺制成，分为纵向和横向两种结构。
纵向锅筒结构由上下两个互相连接的圆柱形部分组成，横向锅筒结构则类似于一个管道，烟气从一侧进入，废热水冲入锅筒并流出。
2.空气预热器：余热锅炉的结构中通常包括一个空气预热器，用于提高燃料燃烧的效率。
空气预热器通常安装在锅炉排烟道上游，通过烟气和空气之间的热交换，将烟气中的热能传递给空气，提高了空气的温度。
3.废热回收器：废热回收器是余热锅炉中最重要的部分之一，用于把废热水冲入锅筒中并回收热能。
废热回收器一般由水管和机壳组成，水从管子中流过，烟气在管子外侧流过，从而实现了热交换。
4.排烟系统：余热锅炉的排烟系统主要由烟道和烟囱组成，用于将烟气排放到大气中。
烟道应设计成合理的阻力和流速，以保证烟气顺利排出，并防止废热的损失。
烟囱的高度应根据排放的流体性质和气流条件进行合理的设置。
二、余热锅炉的布置1.锅炉房布置：余热锅炉通常布置在容易产生废热的设备旁边或者废热的主要产生处。
在布置过程中，要考虑到与其他设备的连续和协调使用，以便将废热顺利引入锅炉。
锅炉房应具备良好的通风和散热条件，并保证操作人员的安全。
2.排烟系统布置：烟道的布置应尽量缩短烟气在排放过程中的流程阻力，采用直线布置，减少弯头和弯道的数量和角度。
烟囱的布置应考虑到烟气排放的高度和方向，以保证烟气顺利排出，避免对人员和环境产生不良影响。
3.周边设备布置：余热锅炉的周边设备包括水处理设备、供热系统和控制系统等。
水处理设备应安装在锅炉房内，用于预处理进入锅炉的废热水。
供热系统包括输送热能的管道、水泵和换热器等，应与锅炉配套布置。
余热锅炉的结构和工作原理
余热锅炉的结构和工作原理余热锅炉是一种能够利用工业生产过程中产生的废热进行能量回收的装置。
它通过将废热转化为热能并用于其他用途，既能有效提高能源利用效率，又能减少环境负荷。
下面将介绍余热锅炉的结构和工作原理。
一、结构余热锅炉一般由炉胆、炉膛、烟管、传热管、冷凝器、空气预热器、脱硫装置、煤气分离器等部分组成。
1.炉胆：炉胆是余热锅炉的主要部分，负责燃烧燃料并产生高温烟气。
2.炉膛：炉膛是炉胆内的空间，用来燃烧燃料并产生烟气。
3.烟管：烟管是连接炉膛和传热管的管道，起到传递烟气的作用。
4.传热管：传热管是连接炉膛和冷凝器的管道，通过传导和对流的方式将烟气中的热能传导给工质，使其升温。
5.冷凝器：冷凝器是余热锅炉中的一个重要组成部分，用于将烟气中的热能转化为工质中的热能。
6.空气预热器：空气预热器是余热锅炉中的一个关键设备，它能够将烟气中的余热传递给进入锅炉的新鲜空气，提高其温度。
7.脱硫装置：脱硫装置是余热锅炉中的一个辅助设备，用于去除烟气中的硫化物。
8.煤气分离器：煤气分离器是余热锅炉中的一个重要部分，主要用于分离煤气中的杂质，确保煤气的纯净性。
二、工作原理1.燃烧燃料：首先，在炉膛内点燃燃料，使其燃烧并产生高温烟气。
炉膛和烟管的结构以及炉胆的设计可以使烟气充分接触到换热面，提高热能的利用率。
2.烟气传导：燃烧后的高温烟气通过烟管传导到传热管中。
通过传导和对流的方式，烟气中的热量会逐渐传递到传热管内的工质，使其温度升高。
3.冷凝换热：烟气中的热能会转移到传热管内的工质中。
当工质的温度达到一定程度时，烟气中的水蒸气会开始冷凝成液体，同时释放出潜热，进一步提高工质的温度。
4.烟气处理：冷凝后的烟气中含有一定量的未冷凝水蒸气和其他杂质，在通过冷凝器后，会经过煤气分离器和脱硫装置的处理，去除其中的杂质和硫化物，使得煤气更加纯净。
5.废热回收：冷凝后的工质会传递给其他系统进行能量利用。
工质的高温和高压状态使得其具备一定的发电能力，可以利用发电机组将其转化为电能；同时，也可以通过蒸汽或热水的方式，将工质的热能应用于其他生产过程，提高整体能源利用效率。
余热锅炉安装施工方案范文
余热锅炉安装施工方案范文一、概述本套废热锅炉适用于80Kt/a硫磺制酸系统。
回收制酸系统热量生产中压过热蒸汽。
主要设备有中压火管锅炉〈一锅〉高温过热器，低温过热器，一、二省煤器。
过热蒸汽出口压力：3.82Mpa过热蒸汽出口温度：450℃汽包操作压力：4.21Mpa饱和温度：255℃给水温度：104℃省煤器出口水温：230℃锅炉额定蒸发量：15T/H二、主要设备结构一锅为卧式双锅筒自然循环锅炉，露天布置，整体进进厂。
汽包上设有安全阀、水位计、压力表、加药管和连续排污接口。
整台锅炉由三个鞍座支承，其中两个安装在锅壳下面，另一个在进口烟箱下面，锅壳前部为固定支座，用地脚螺栓锚固定在基础上，其余为滑动支座，使锅炉的各部分在运行均能按设计预定方向自由膨胀。
高温过热器为合金钢制立式矩形箱体结构，露天布置，过热集汽联箱上装有安全阀、压力表、放空管等。
低温过热器与高温过热器基本相同，露天布置。
管省煤器系水平夹套热管省煤器，露天布置。
高、低温过热器、省煤器，一锅受压元件均系整体进厂。
余热锅炉相关三、施工过程根据中华人民共和国劳动人事部〈〈蒸汽锅炉安全技术监察规程〉〉规定，我公司按〈〈电力建设施工及验收技术规范（锅炉机组篇）DL/T5047—95〉〉和〈〈电力建设施工及验收规范（火力发电厂焊接篇）DL/T5007—95〉〉进行施工。
锅炉就位前，根据土建验收技术文件进行复核，在各方面条件具备后方可进行安装工作。
安装具本步骤：一锅：1、基础找平、找正（用水平仪）用垫铁及斜铁找平；2、基础底板安装；3、浇灌地脚螺栓；4、安置滑动座；5、锅炉整体就位；6、管道附件安装；7、全面检查；8、管道及设备冲洗；9、整体水压试验；10、保温油漆；11、煤煮炉；12、蒸汽严密性试验；13、清理冲洗；14、系统水压试验；15、化工投产；16、安全阀核验；17、72小时运行。
过热器：1、基础找正、找平；2、支承框架安装；3、整体就位；4、管道附件安装；5、管道及设备冲洗；6、整体水压试验；7、保温油漆；8、蒸汽吹洗；9、系统水压试验；10、化工投产；11、安全阀校验；12、72小时运行。
余热锅炉锅炉设计说明书
型号：NG-M701F-R锅炉设计说明书编号：03569BSM/03570SM版本：A版杭州锅炉集团有限公司（杭州锅炉厂）20022005年52月一.前言二.锅炉规范1.燃机排气烟气参数（设计工况）2.余热锅炉设计参数3.锅炉给水和补给水品质要求4.锅炉炉水和蒸汽品质三.锅炉结构1.总体概述2.锅筒及内部装置3.过热器、再热器与减温器4.蒸发器及下降管、上升管5.省煤器6.钢架和护板及平台扶梯7.锅炉岛范围内管道及附件8.进口烟道、出口烟道及主烟囱9.膨胀节10.保温、内护板和护板11.检查门及测量孔12.配套辅机13.附表－受热面数据表一.前言燃气---蒸汽联合循环电站是目前国际上发展最快的发电形式，它具有发电效率高，建设周期短，操作运行方便，调峰能力强等优点，对我国的电力供应具有重大意义。
这类发电机组有利于改善电网结构，特别适合用于地区调峰发电。
杭州锅炉集团公司为配合“西气东输”工程及广东液化天然气（LNG）引进工程，在多年自身开发研究制造燃气轮机余热锅炉的基础上，引进美国NOOTER/ERIKSEN公司全套燃气轮机余热锅炉设计技术，设计制造本套燃气轮机余热锅炉。
本余热锅炉为三压、再热、卧式、无补燃、自然循环燃机余热锅炉，它与PG9341FAM701F型燃气轮机相匹配,是燃气---蒸汽联合循环电站的主机之一。
本锅炉适用于以液化天然气等清洁燃料为设计燃料的燃气轮机排气条件，其主要优点有：1．采用优化的标准设计，模块化结构，布置合理，性能先进，高效节能。
2．适应燃机频繁起停要求，调峰能力强，启动快捷。
3．采用自然循环方式，水循环经过程序计算，安全可靠，系统简洁，运行操作方便可靠。
4．采用高效传热元件——开齿螺旋鳍片管，解决了燃机排气与工质间小温差、大流量、低阻力传热困难的问题。
5．采用全疏水结构，锅炉疏排水方便，彻底。
6．锅炉采用单排框架结构，全悬吊形式，受力均匀，热膨胀自由，密封性能好。
7．采用内保温的冷护板形式，散热小，热膨胀量小。
余热锅炉的结构设计与布置
余热锅炉的结构设计与布置余热锅炉型式为：无补燃、卧式烟道、单压汽水系统自然循环余热锅炉。
余热锅炉由烟道系统和余热锅炉本体两大部分组成。
此外，余热锅炉还装有压力表、温度计、水位计、安全阀、吹灰器等主要附件.一、烟道系统从燃气轮机排出的高温烟气有两路出口：一路进入余热锅炉，流过各级受热面，从主烟囱排入大气：另一路进入旁通烟囱，排入大气。
余热锅炉入口烟道上装有入口挡板，旁通烟道上装有旁通挡板.当燃气轮机工作而余热锅炉不工作时,旁通挡板开启,入口挡板关闭。
燃气轮机和余热锅炉同时工作时，旁通挡板关闭，入口挡板开启.同时，相应调节挡板的开度可以使余热锅炉、汽轮机和燃气轮机在负荷方面更好的匹配。
入口烟道和旁通烟道都装有膨胀节，这是由于烟道受热后要伸长,会对烟道的支架产生热应力，采用膨胀节能吸收烟道的伸长量，从而减小热应力。
主烟道型式采用长方体结构，卧式烟道，长、宽、高分别为H=9m、W=2m、L=3m。
二、余热锅炉本体余热锅炉本体采用模块式结构。
经过工厂试验的各模块便于装运，可缩短现场安装工期，降低建造费用.（一）入口过渡段烟道入口过渡段烟道内装设导流板,使烟气均匀地流入过热器段.入口过渡段烟道由内壁面耐热不锈钢板、中间保温层和箱体钢板、外壁铝合金护板组成。
(二）受热面组件受热面组件包括：过热器、蒸发器、省煤器、低压蒸发器.各组件由管束、联箱、支吊架等组成。
1、管组每个受热面组件均采用不同数量的螺旋肋片管组成特定结构的管组。
选定的螺旋肋片管主要尺寸为：管束，材料为20钢；翅片材料为20钢，翅片高度=15。
5mm,翅片厚度Y=1mm，翅片节距s=5mm。
过热器受热面管组采用蛇形管组型式，管束正三角形错列布置，横向节距=76。
9mm,纵向节距=66。
6mm，横向管子根数为26，纵向管子排数为12.蒸发器受热面管组为双集箱立式管组。
管束正三角形错列布置，横向节距=78。
4mm，纵向节距=67.9mm，横向管子根数为25/26,纵向管子排数为39，每3排一组，一共13组.余热锅炉蒸发管束的上集箱利用连通管与锅筒连接，下集箱利用连通管与底部的连接集箱连接，锅筒与连接集箱之间布置一根总下降管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
余热锅炉的结构设计与布置
余热锅炉型式为：无补燃、卧式烟道、单压汽水系统自然循环余热锅炉。
余热锅炉由烟道系统和余热锅炉本体两大部分组成。
此外，余热锅炉还装有压力表、温度计、水位计、安全阀、吹灰器等主要附件。
一、烟道系统
从燃气轮机排出的高温烟气有两路出口：一路进入余热锅炉，流过各级受热面，从主烟囱排入大气：另一路进入旁通烟囱，排入大气。
余热锅炉入口烟道上装有入口挡板，旁通烟道上装有旁通挡板。
当燃气轮机工作而余热锅炉不工作时，旁通挡板开启，入口挡板关闭。
燃气轮机和余热锅炉同时工作时，旁通挡板关闭，入口挡板开启。
同时，相应调节挡板的开度可以使余热锅炉、汽轮机和燃气轮机在负荷方面更好的匹配。
入口烟道和旁通烟道都装有膨胀节，这是由于烟道受热后要伸长，会对烟道的支架产生热应力，采用膨胀节能吸收烟道的伸长量，从而减小热应力。
主烟道型式采用长方体结构，卧式烟道，长、宽、高分别为H=9m、W=2m、L=3m。
二、余热锅炉本体
余热锅炉本体采用模块式结构。
经过工厂试验的各模块便于装运，可缩短现场安装工期，降低建造费用。
（一）入口过渡段烟道
入口过渡段烟道内装设导流板，使烟气均匀地流入过热器段。
入口过渡段烟道由内壁面耐热不锈钢板、中间保温层和箱体钢板、外壁铝合金护板组成。
（二）受热面组件
受热面组件包括：过热器、蒸发器、省煤器、低压蒸发器。
各组件由管束、联箱、支吊架等组成。
1、管组
每个受热面组件均采用不同数量的螺旋肋片管组成特定结构的管组。
选定的螺旋肋片管主要尺寸为：管束，材料为20钢；翅片材料为20钢，翅片高度=15.5mm，翅片厚度Y=1mm，翅片节距s=5mm。
过热器受热面管组采用蛇形管组型式，管束正三角形错列布置，横向节距=76.9mm,纵向节距=66.6mm，横向管子根数为26，纵向管子排数为12。
蒸发器受热面管组为双集箱立式管组。
管束正三角形错列布置，横向节距=78.4mm,纵向节距=67.9mm，横向管子根数为25/26，纵向管子排数为39，每3排一组，一共13组。
余热锅炉蒸发管束的上集箱利用连通管与锅筒连接，下集箱利用连通管与底部的连接集箱连接，锅筒与连接集箱之间布置一根总下降管。
省煤器受热面管组采用蛇形管组型式，管束正三角形错列布置，横向节距=111.1mm,纵向节距=96.2mm，横向管子根数为18，纵向管子排数为30。
低压蒸发器受热面管组为双集箱立式管组。
管束正三角形错列布置，横向节距=129.0mm,纵向节距=111.7mm，横向管子根数为15/16，纵向管子排数为18，每3排一组，一共6组。
余热锅炉蒸发管束的上集箱利用连通管与锅筒连接，下集箱利用连通管与底部的连接集箱连接，锅筒与连接集箱之间布置一根总下降管。
2、支吊架
采用“蜂窝状”吊架，一定数量的吊架、吊架顶板和吊架底板组成一个大的管组。
管子的肋片部分和吊架板接触，肋片外形是圆的，而吊架板形状是六角形，除了触点以外，两者之间有足够的间隙，吊架本身有挠性，可以微微移动。
所以，当管子受热膨胀时，不易被吊架卡
住，同时管壁不易被磨损。
同时，因为管组的进口联箱和出口联箱都是固定不动的，采用这种吊架结构，管子膨胀伸长是自由的，能减少膨胀热应力作用到联箱上去。
3、联箱
省煤器和过热器的出口联箱型式相同。
因为蒸发器入口是水，出口是汽水混合物，所以蒸发器进口联箱的直径比出口联箱的小。
（三）锅筒
蒸发器出口的汽水混合物经导管引入锅筒的连通箱内，在旋风分离器中进行汽水分离，然后蒸汽经蒸汽出口管通往过热器。
锅筒下部有下降管，在下降管入口处装有漩涡破坏器，以防止将蒸汽带入下降管。
定期排污管位于蒸发器下部联箱的底部。
低压蒸发器的锅筒与除氧水箱合为一体，低压蒸发器产生的饱和蒸汽用作除氧器除氧。
在联合循环机组使用过程中，为适应燃气轮机快速启动的需要，必须解决管束等部件快速膨胀的问题。
运行中升负荷的速度主要受限于锅筒的膨胀，因而锅筒壁设计值要尽可能薄。
同时，为了适应启动过程中蒸发器内工质容积激变的问题，锅筒的容积设计值为正常运行条件下蒸发器内蒸汽体积的两倍。
（四）饱和蒸汽减温器
饱和蒸汽从锅筒进入过热器管束前,分道经过带有蒸汽调节阀的支路,最后两路蒸汽流再在过热蒸汽出口集箱充分混合。
通过调整调节阀的开度,改变通过支路的饱和蒸汽量,控制出口过热蒸汽温度在运行温度设定范围内。
（五）出口过渡段烟道
出口过渡段烟道的壁面由内壁碳钢衬板，中间保温层、箱体钢板和外壁铝合金护板组成，与入口过渡段烟道相似。
余热锅炉汽水系统
余热锅炉的给水其中一路进入低压蒸发器锅筒。
在低压汽包内，水经过下降管，经自然水循环，在低压蒸发器内受热后成为汽水混合物回到汽包，在汽包内的分离器中进行汽水分离后,分离出来的水回到汽包的水空间,饱和蒸汽则通过饱和蒸汽引出管被送到除氧水箱。
余热锅炉另一路给水通过给水泵以4.2MP的压力送入省煤器，给水在省煤器中被加热到接近饱和温度后进入汽包，汽包中的水经过下降管和自然水循环后，在蒸发器内受热成为汽水混合物回到汽包，汽水混合物在汽包内的分离器中进行汽水分离后,分离出来的水回到汽包的水空间,252 的饱和蒸汽则通过饱和蒸汽引出管，大部分被送到过热器,饱和蒸汽在过热器内继续被加热成为445 的过热蒸汽，一小部分则分道经过带有蒸汽调节阀的支路,最后两路蒸汽流再在过热蒸汽出口集箱充分混合。
通过调整调节阀的开度,改变通过支路的饱和蒸汽量,控制出口过热蒸汽温度在435 ，以满足机组负荷设计需要。
最后，过热蒸汽出口集箱出来的435的过热蒸汽被送到汽轮机作功。
