SF6全绝缘环网柜及负荷开关——熔断器特点通用版
SF6气体绝缘开关产品的特点
1 SF6气体绝缘户外罐式断路器(GCB-T)日本AE帕瓦株式会社拥有“高电压、大功率输配电设备试验室”，是日本短路委员会(TSTC) 成员，TSTC也是国际短路试验联合(STC)的正式成员。
日本AE帕瓦株式会社具有很强的独立开发能力，在高电压，大容量断路器开发方面，取得很大的技术进步。
1.1 断路器开断容量不断增高，断口数量不断减少。
减少断路器断口数量是提高断路器技术水平和提高技术经济指标的最重要措施。
断口数的减少，简化了结构，实现了小型化、轻量化。
降低了设备重量，降低了SF6气体的用量和排放量。
同时也提高了设备运行可靠性。
以550kV断路器为例：日本AE帕瓦株式会社自70年代开发了4断口断路器(见上图1)，经历了10年历程，80年代推出双断口断路器结构，又经历了10年历程，90年代发展为550kV单断口断路器，开断电流达63kA，开断时间达到了2周波，额定电流达4000/6300/8000A。
已有10年以上的运行经验，从而实现了126～550kV单断口断路器系列化。
1.2 550kV GCB结构特点(1)断路器小型化由于采用了单断口结构(见图2)，断路器为卧式布置，重心低，抗震动能力强，并采用液压机构传动，灭弧性能优良。
筒体上有检修孔，可就地更换触头等灭弧室零件等，所以维护检修方便。
与双断口比较重量减轻至70%，零件数减至70%，充气量减至60%。
(2)灭弧室技术进步高电压大容量灭弧室技术包含了日本AE帕瓦株式会社多项研究成果(见图3);采用轴向同步吹气方式，控制了最佳吹弧时机;采用拉瓦尔喷嘴技术，控制气体流量; 新式喷嘴设计，避免了瞬时压力降低;阶段式静触头设计，降低了熄弧时电场强度; 使用高耐弧材料喷嘴，延长了电气寿命;综合以上技术使压气效果获得最佳值，开断瞬间恢复电压特性大为提高。
(3)采用液压操动机构分相操动，可靠性高，已分别通过机械寿命M1级和M2级试验，机械寿命达10000次，提高了可靠性和耐久性。
SF6气体绝缘环网柜
一、气体绝缘环网柜的简介及优势
气体绝缘环网柜根据结构不同又可分为以下2种： （1）半气体绝缘环网柜 只有开关设备为气体绝缘，导体仍然采用空气绝缘。 典型设备：SF6气体绝缘“气包式”环网柜：ABB的UniSwitch （2）全气体绝缘环网柜 开关设备和导体都采用气体绝缘，防护等级高。 典型设备：SF6气体绝缘充气式环网柜：ABB的SafePlus、施耐德的 SM6、驰纬电气的CVSER系列。
此文件为公司机密文件，未经公司许可不得用于任何第三方使用!
三、CVSER-12环网柜技术参数
技术参数
正常使用环境条件
耐受内部故障能力实验（燃弧实验）
环境温度
额定短时耐受电流20kA/4s
湿度
最高温度 +55 ℃ 最低温度 -40 ℃
最大平均相对湿度 日平均≤95% 月平均≤95%
防护等级
SF6气室 熔断器筒
转移电流代表负荷开关最严酷的开断能力，从一定意义上说，转移电流大小直接反映开关的电性能。
此文件为公司机密文件，未经公司许可不得用于任何第三方使用!
五、 技术优势及主要元器件——技术优势
操作机构具有独立的负荷开关操作轴和接地开关操作轴 ，且两轴之间有可靠的互锁机构，防止负荷开关与接地 开关同时合闸。机械寿命高达5000 次。
具有负荷开关分闸脱扣功能：在熔断器组合柜中，当任 一相熔断器熔断后，其撞击器应使负荷开关可靠分闸， 此时即不能对负荷开关进行合闸操作，也不能使其保持 在合闸位置。查明原因，更换熔断器，恢复操作功能
电动操作机构：在原手动操作机构的基础上加装一套电 动机及附件，即可扩展为电动操作机构。
电动操作时严禁把操作手柄插入操作孔中，否则将无法 实现电动操作（有相关的联锁存在）。接地开关只能手 动操作，无电动操作方式。
高压开关柜(SF6)技术规范
高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计，确保设备在使用过程中不会泄漏SF6气体，同时能够有效隔离外界环境，防止污染和腐蚀。
柜体应符合IP33防护等级要求，确保设备在潮湿的环境中也能正常运行。
1.2 环网单元柜的操作机构应设计合理，易于操作，同时具有可靠的电气和机械互锁装置，确保设备在操作过程中不会发生误操作或安全事故。
1.3 环网单元柜应具有良好的通风和散热性能，确保设备在长时间运行过程中不会过热或损坏。
2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。
因此，在生产过程中应进行严格的气密性试验，确保设备在使用过程中不会泄漏SF6气体。
2.2 气密性试验应在规定的试验条件下进行，包括试验压力、试验时间和试验温度等因素。
试验结果应符合相关标准要求。
3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求，具有良好的电气性能和可靠的绝缘性能，确保设备在正常使用过程中不会发生电气故障或安全事故。
3.2 环网单元柜应具有良好的过载和短路保护功能，能够快速切断故障电路，确保设备和人员的安全。
4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性，能够承受正常使用过程中的机械应力和振动。
4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造，确保设备的寿命和可靠性。
总之，SF6环网单元柜是一种重要的电力配电设备，要求具有全密封、全绝缘、良好的电气性能和机械性能，同时能够承受恶劣的使用环境条件。
在生产和使用过程中，应严格按照相关标准和技术要求进行检测和维护，确保设备的正常运行和安全使用。
1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成，根据实际情况可以选择单气箱结构或共气箱结构，气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。
SF6全绝缘环网柜及负荷开关——熔断器特点
SF6全绝缘环网柜及负荷开关——熔断器特点LNG槽车的安全主要是防止超压和消除燃烧的可能性(禁火、禁油、消除静电)。
1. 防止超压防止槽车超压的手段主要是设置安全阀和爆破片等超压泄放装置。
根据低温领域的运行经验，在储罐上必须有两套安全阀在线安装的双路系统，并设一个转换，当其中一路安全阎需要更换或检修时，可以转换到另一路上，维持至少一套安全阀系统在线使用。
在低温系统中，安全阀由于冻结而不能及时开启所造成的危险应该引起重视。
安全阀冻结大多是由于阀门内漏，低温介质不断通过阀体而造成的。
一般通过目视检查安全阀是否结冰或结霜来判断。
发现问题必须及时更换。
为了运输安全，槽车上除了设置安全阀和爆破片外，还可以设置公路运输泄放阀。
在槽车的气相管路上设置一个降压调节阀，作为第一道安全保护，该阀的泄放压力远低于罐体的最高工作压力和安全阀起跳压力。
它仅在槽车运行时与气相空间相通;而在罐车装载时，用截止阀隔离降压调节阀使其不起作用。
泵送LNG槽车上工作压力低，设置公路运输泄放阀的作用是：(1) 罐内压力低，降低了由静压引起的内筒压力，有利于罐体的安全保护;(2) 如果罐内压力升高，降压调节阀先缓慢开启以降低压力，防止因安全阀起跳压力低而造成LNG的突然大流量泄放，既提高了安全性，又防止了LNG的外泄;(3) 罐体的液相管、气相管出口处应设置紧急切断阀，该阀一般为气动的球阀或截止阀，通气开启，放气截止，阀上的汽缸设置易熔塞，易熔塞为伍德合金，其熔融温度为(70±5)℃。
当外界起火燃烧温度达到70℃时，易熔塞熔化，在内部气压(0.1MPa)作用下，将熔化了的伍德合金吹出并泄压。
泄压后的紧急切断阀在弹簧作用下迅速关闭，达到截断装卸车作业的目的。
2. 其他为了防止着火，消除LNG槽车周围的燃烧条件也是十分重要的。
(1) 置换充分LNG储槽使用前必须用氮气对内筒和管路进行吹扫置换，直至含氧量小于 2.0%为止，然后再用产品气进行置换至纯度符合要求。
SF6环网柜方案简介
SCHY 四川华仪
模块型（单元型）结构
侧扩母线连接器
导向销
起吊环
限位套 进线回路
出线回路
典型的侧扩方式两回路三维模
优点：
结构紧凑，安装方便 不锈钢板及普通钢材消耗相对较少 若以柜宽325mm计算，最多实现6回路共箱 只需一只气压表，最多两套泄压装置 若柜型单一，成本较模块型有明显优势 可一次性完成充气及其他相关试验
模块型（单元型）结构
三工位 负荷开关
进线绝缘子 气压表
接地开关
壳体
电缆组件 电缆室
机构
电缆室门
干燥剂放置盒
熔丝筒及 泄压装置 其导电回路 进线绝缘子
F柜（负荷开关-熔断器组合柜）结构图
SCHY 四川华仪
起吊环
机构室
C柜气 箱总装
面板
泄压通道
电缆组件
模块型（单元型）结构
三工位 负荷开关
进出线绝缘子 气压表
增加并柜工序，且须现场安装 顶部母联成本高，安装困难 对钣金件的精度要求较高 气箱充气变形增加了并柜难度 不锈钢板及普通钢材的消耗较共箱式大 增加气压表、顶部绝缘子数量 增加了充气检漏和其他相关试验的次数 对安装基础的平面度要求较高
SCHY 四川华仪
起吊环
机构室
F柜气 箱总装
面板
泄压通道
接地母排 进线回路1
进线回路2 出线回路
缺点：
需按用户一次方案施工，无固定柜型 除通用部件外无法预投，生产周期长 若回路数较多，对部件精度要求越高 充气后气箱变形量较大 重量大，各工序转运过程较不方便
SCHY 四川华仪
起吊环
CFC柜气箱总装
机构室
泄压通道
共箱型结构
负荷开关-熔断器组合电器
但应考虑如下因素：
最大的额定负荷电流不应超过熔断器额定电流
冷却条件
变压器在无负载情况下的涌流
箱变室培训讲义
变压器保护用熔断器的选取
箱变室培训讲义
转移电流的概念 在转移点附近,三相故障的条件下,最快的熔体熔化的首开相其撞击器开始使负荷开关分闸，同时其余两相承载的电流减小至87％，它或者被负荷开关或者被剩下的熔断器开断。 转移点是指负荷开关分闸和熔断器熔断的时刻。该点对应的电流为转移电流。 组合电器的转移电流值取决于两个因素: 熔断器的时间—电流特性 熔断器触发的负荷开关的分闸时间
箱变室培训讲义
最大额定电流时 的最大动作时间（+6.5%）
最小弧前时间（-6.5%）
时间
确定转移电流的特性图
额定转移电流
转移电流
熔断器的最小开断电流
9倍的熔断器 触发的负荷开关 分闸时间
箱变室培训讲义
额定转移电流实际上就是负荷开关最大开断能力
箱变室培训讲义
箱变室培训讲义
负荷开关－熔断器组合电器
单击此处添加文本
概述： 、定义：采用负荷开关进行控制，熔断器进行保护的开关设备 、组成：负荷开关，限流熔断器，接地开关，带电显示器，避雷器等 3,用途：用于 10 KV 高压配电系统中，来控制和保护不频繁操作的供电设备，主要是 10/0.4 KV 变压器，主要应用于10KV用户变压器前端
50,000
10,000
1000
100
10
5
0.01
0.1
1
10
100
1000
125A
315A
箱变室培训讲义
时间—电流特性
截断电流峰值(A)
添加标题
SF6断路器的特点及维护措施分析
SF6断路器的特点及维护措施分析随着我国经济的快速发展，人们越来越离不开电，电力系统的运行质量成为人们关注的重点。
目前在各个电力系统中是应用得最广泛的是SF6断路器。
它在电力系统中占据着相当关键的位置。
本文重点分析了SF6断路器的特点和基本情况，对于容易产生的故障和应当采取的维护措施进行了具体的分析研究，对于做好SF6断路器的日常维护工作，提高设备的使用寿命有一定的参考价值。
标签：SF6；断路器；特点；维护措施1 SF6断路器的特点及概述1.1 概念SF6断路器是利用硫化硫气体作灭弧介质和绝缘介质的一种断路器的简称。
这种气体比空气重5.135倍，在一个大气压下它的沸点是零下六十度，再加上很好的化学惰性，不含有碳元素，介电强度高等优点和特性，使得SF6断路器的单断口无论是在电压还是在电流参数方面，都大大的优于压缩空气式的断路器和少油断路器，而且它对于气压和串联断口数量的要求都很低。
1.2 SF6结构原理介绍从结构上进行分类的话，sf6断路器可以分为三种类型。
一是磁柱式sf6断路器，这种结构的断路器的优点是系列性好，只要使用不同个数的标准灭弧单元和支柱瓷套就能够组成不同电压等级的断路器产品，但是稳定性比较差，难以加装电流互感器。
二是落地罐式sf6断路器，它通常借助套管引线，所以不需要改装就可以用于全封闭组合电器中，加装电流互感器非常方便，而且抗震性非常好，但系列性比较差，造价成本非常高。
三是3-35kv六氟化硫断路器，它包含旋弧式，气自吹式和压气式三种形式。
一般sf6断路器都是由三个垂直瓷瓶單元组成的。
每一个单元里有一个气吹式灭弧室，液压操作和单箱控制设备，一个支架及支持结构。
每个灭弧室都有三个与灭弧室共连的管子，它们是用来填充sf6气体的。
1.3 SF6断路器的优点SF6断路器在灭弧气体的散热性能、绝缘性能、断开性能以及检修量方面都具有很大的优势。
该断路器中灭弧气体的比热容是空气的3.4倍，它的灭弧能力能达到空气的两倍以上，再加上弧芯部位非常强的高导电性能，在外围的温度比较低的情况下，它的散热性能非常好，灭弧效果更好。
环网柜(SF6气体绝缘)
7
负荷开关模块-F 操作面板示意图
气体压力表
主回路操作孔 带电显示器
接地回路操作孔
可视窗口
8
组合电器模块-R 操作面板示意图
气体压力表
主回路操作孔 主回路分闸器 接地回路操作孔
带电显示器
可视窗口
9
负荷开关模块-F 主回路/接地回路
负荷开关后部透视图
负荷开关有合闸、分闸及接地三个位置.当触头(梅花
防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入 带电间隔。）操作装置配备有挂锁装置，可实现互为闭锁， HSM6-12(SM6)-F
尤其是为避免误操作，通过可视窗可以清晰看到接地开关 和主开关的动静触头的合分状态位置。 2)触头系统 触头系统采用梅花瓣型触点，触头端部由耐弧材料（铜钨合金）制成，保证了触头的长寿命及关合大故障电流能 力。
公式中： （1-1） b ——O形圈密封圈周长，b=πD0（D0为O圈中径） δ—— O形圈与法兰分离间隙 l —— O形圈压紧时与法兰接触环面宽 η—— 流体的动力粘度 （在101.325KPa,0℃时为0.0142mPa·s） Δ p —— 壳体内外压差， Δ p=p0（压力表示数）
密封
影响密封效果的几个方面
触头)位于分闸位置时,它有足够的绝缘距离.用一个操作手 柄可以分别对主回路及接地回路进行合分操作,主回路和接 地回路之间有机械连锁.
主回路合闸
两回路分闸
接地回路合闸
10
气体绝缘环网开关设备—模块式方案
方案1 方案2 方案3
FFF
FFR
FRR
11
气体绝缘环网开关设备—模块式方案
HSM6-12(SM6)紧凑式开关柜
SF6负荷开关
SF6负荷开关SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。
而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。
这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。
两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。
上海红申电气品牌。
SF6负荷开关型号：FLN36-12SF6负荷开关+熔断器组合电器型号：FLRN36-12D。
负荷开关——熔断器组合电器在环网柜的应用
１ ． 前言
随 着 城 市 配 电 网络 的 快 速 发展 ，许 多 城 市 配 电 网络 这 几 年 已经 由 以前 的集 中分 配（ 关 站 ） 开 方 式 转 为手 拉 手 环 网方 式 ，手 拉 手环 网方 式相 对 于
开断短路 电流 。负荷开关可以单独使用在远离电 源 中心 ，且 容 量较 小 的 终 端 变 电站 ，用 于 投 切无 功 补偿 回路 、并联 电抗 器及 电动 机等 。 熔断 器结构简单 、价格便宜 ，使用广泛 。当 熔断体通过 的电流超过 一定值时 ，熔断体 的温度 达 到 其熔 点时 ， 自行熔 断 ，切 断过 载 电流 或 短 路 电流 。 负荷开 关一 熔断器组合 电器 中使用 限流 型高 压熔断 器，这种熔断器是依靠填充在熔体周围的 石英 砂 冷 却 电弧 ，达 到 有 效熄 灭 电弧 ，用 在 强 力 冷 却熄 弧过程 中建 立起 高于 工作 电压的 电弧 电 压 ，因而具 有很强限流能力（ １ 由图 １ 图 ） 。 中曲线
有 效防止 鸟害 的发生 。驱 鸟针 的特点是 结构 简 单 、成 本低 廉 、效 果 持久 。但 安 装 驱 鸟针 后 会给 检 修人 员上 下铁塔 带 来不便 。
５ ）电击驱 鸟 电击 型 驱 鸟从 结 构 上 区分 主 要 有 两 种 ：一 种 是 在铁 塔 横 担 上 衍射 金 属 导 线 ，导 线 与 铁塔 之 间 带 有 一 定 的 电 位 差 ， 当 鸟 触 及 导 线 时 将 会 被 电 击 ；另一 种是 在一 个 结 构 与 驱鸟 针 相似 的装 置 上
加 强。 同时 ，除 了输 电线路需 要进 行鸟 害防护 外 ，在其他行业及 民用方面都涉及到鸟害问题 。 驱 鸟 器 是 一 种具 有 较 大 市场 容 量 和 较 大 技 术 附加 值 的 产 品 。更 有 效 的 鸟 害 防护 产 品是 市场 所 急需
简析变电检修中SF6断路器的特点及其维护措施
简析变电检修中SF6断路器的特点及其维护措施
SF6断路器是一种在高压输电和配电系统中广泛使用的断路器。
它有以下几个特点：
1. 高可靠性：由于SF6在高压下的绝缘性能很好，使得SF6断路器的可靠性很高，可以在较严酷的环境中正常工作。
2. 高灵敏度：在中性点接地的系统中，由于SF6的导电性很低，能有效抑制过电压。
它能够快速地检测到故障并进行断电，保障系统的安全运行。
3. 长寿命：SF6断路器的设计寿命很长，能够持续工作多年，减少维护频率和维护成本。
在维护SF6断路器时，应注意以下几个方面：
1. 定期检查：需要定期检查SF6断路器的各项参数，确保其性能符合规定标准。
如气压、电流等参数。
2. 破损检查：在SF6断路器使用过程中，可能会出现机械破损、腐蚀等问题，需要及时进行检查和处理。
3. 滤清器更换：SF6断路器中的滤清器需要定期更换，以防止气体污染和影响性能。
4. 气密性检查：由于SF6断路器中使用的气体是高压气体，需要确保其气密性，避免气体泄漏，产生安全隐患。
5. 清洗维护：SF6断路器需要进行定期的清洗和维护工作，如清洗接触器、油封等部件。
总之，SF6断路器在变电站中扮演着重要的角色，需要进行定期的维护和保养，以确保其稳定运行和安全性能。
EN系列SF6全绝缘全密封环网柜
EN系列SF6全绝缘全密封环网柜EN—RMF—210—M （手动型1回路负荷开关2回路熔断器）一、产品概要EN-RMF/RMC系列环网柜是由韩国意恩公司生产的新一代SF6气体绝缘，共箱式的免维护设备。
EN-RMF/RMC系列环网柜应用在10KV配电系统中，可实现环网供电和辐射供电，既可用于户外，又可用于户内，体积小，结构紧凑，可以大大节省占地面积,被广泛应用于工业区，街道、机场，居民区和繁华商业中心。
EN-RMF/RMC系列环网柜组合灵活，可以负荷开关回路，熔断器回路（或断路器回路）和直通回路自由组合，进出线回路最多可达6路，且负荷开关操作可以由手动直接升级成电动或自动化。
二、使用环境1、使用温度：-50～70℃2、湿度条件：0～100%（相对湿度）3、污秽等级：IV级4、地震烈度不大于8度5、海拔高度：3000m以下三、型号含义EN—RMF—210—M安装基础图四、技术参数(1) 负荷开关单元技术参数项目 参数额定电压 12kV额定频率 50Hz额定电流 630A主回路额定短时耐受电流 25kA/2S主回路额定短路关合电流（峰值） 63kA接地开关额定短时耐受电流 25kA/1S接地开关额定短路关合电流（峰值） 63kA额定线路充电电流 2.5A额定电缆充电电流 25A额定闭环开断电流 630A相间及相对地 42kV额定工频耐受电压（1分钟）绝缘断口间 49kV相间及相对地 85kV 额定雷电冲击耐受电压（BILL）绝缘断口间 95kV机械操作次数 5000次机械性能接地开关操作次数 1000次主回路电阻（μΩ） ≤300额定气体压力（表压Mpa)0.03±0.005SF6气体年泄漏率 ≤1％箱体防护等级 1P67熔断器仓防护等级 1P3X（2）熔断器单元技术参数参数 技术要求额定电压 12kV额定频率 50Hz额定短路开断电流 31.5kA额定转移电流 1550A工频耐压（kV） 冲击耐压（kV） 额定绝缘水平负荷开关断口 4995相间 4285对地 4285熔断器断口 4995（3）断路器单元技术参数项目 参数额定电压 12kV额定频率 50Hz额定电流 1250A/630A主回路额定短时耐受电流 25kA/2S,20kA/4S开断电流 25kA/20kA断路器开断容量关合电流 63kA/50kA额定电缆充电电流 25A额定线路充电电流 2.5A额定闭环开断电流 630A相间及相对地 42kV额定工频耐受电压（1分钟）绝缘断口间 49kV相间及相对地 75kV额定冲击耐受电压绝缘断口间 85kV机械寿命 10000次主回路电阻（μΩ） ≤300额定气体压力（表压MPa)0.03±0.005SF6气体年泄漏率 ≤1％箱体防护等级 1P67五、产品的特征1、技术性能·共箱式结构，提供多种接线方案，进出线回路可达6路，母线升高回路，负荷开关回路，负荷开关回路+ 接地开关回路，断路器回路，负荷开关回路+熔断器回路+直通回路，负荷开关回路+断路器回路+直通回路·三相一次封装金属铠装，免维护。
SF6全绝缘环网柜及负荷开关——熔断器特点
安全技术/电气安全SF6全绝缘环网柜及负荷开关——熔断器特点SF6全绝缘环网柜或多回路配电柜的技术特点SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面：（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。
SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及TV柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。
（2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。
（3）具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。
（4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。
（5）扩展母线采用插拔式硅橡胶连接器，全绝缘和屏蔽，确保导电可靠性，且不受周围环境影响。
组合连接及扩展方便，便于今后用户或变电所的增容改造。
（6）采用预制式硅橡胶绝缘的电缆终端在正面插接，免除了负荷开关柜由于体积小、空间窄，带来的电缆安装不方便的缺点。
检修时可拆卸、快速恢复、安装方便；外表面使用新型半导体材料作屏蔽层，运行时外表面接地，不受潮湿、凝露、尘埃、污秽等的影响，安全性更高；免维护；外观多样、新颖、美观，可分支或并联；具有防洪水功能，可在水下4.5m短时运行。
（7）为了适应配电网自动化及提高配电可靠性要求，新型多回路配电柜可以根据需要加装电动机构、TV及配电网控制终端单元等，具备三遥功能。
可实现远方对主元件运行状态及故障监视、远方抄表、远方操作等。
铁路供电箱变几种常见高压环网柜
铁路供电箱变几种常见高压环网柜摘要：箱式变电站（简称箱变）是铁路电力系统中集受电、变电、配电等为一体的关键设备。
箱变内高压环网柜按照绝缘方式分类，常见的有空气绝缘环网柜、气体绝缘环网柜、固体绝缘环网柜等类型。
本文对各类型高压环网柜的优劣性进行阐述，并分析了以环保气体为主绝缘介质的新型高压环网柜的优势，是高压环网柜近年来的发展趋势。
关键词：铁路供电箱变常见高压环网柜1.引言铁路电力系统是由公共电网供电，铁路部门自行管理，为铁路运输生产负荷提供电源的供配电系统。
铁路电力系统主要由铁路沿线变配电所、贯通电力线路、自动闭塞电力线路、低压变配电系统及配套电力设施组成。
其中10（35）/0.4kV箱式变电站（简称箱变）是集受电、变电、配电等为一体的关键设备，它是将高压开关设备、配电变压器和低压配电装置，按一定接线方案，有机地结合在一起，安装在一个防潮、防尘、防锈、防鼠、防火、隔热、全封闭、可移动的钢结构箱体内，全封闭运行，集中实现铁路电力系统中高压受电、变压器降压、低压配电等一系列功能。
箱变是继土建变电所之后，在铁路供电系统中崛起的一种崭新的变电站方式，因其具有设备集成化、装配模块化、建设工厂化、施工简单化，且投资低、占地面积小等显著优点，2000年以后广泛应用于铁路沿线的供配电系统，逐步取代了铁路沿线原来设置的户外台式变压器。
截止2020年底，乌鲁木齐局集团公司管内共有箱变1000余座。
可见，箱变已成为铁路运输生产供电系统中不可或缺的重要组织部分2.高压环网柜的结构及组成2.1按照高压环网柜的结构分类，可分为美式环网柜、欧式环网柜。
美式环网柜：主要在美州发展和大量使用；操作机构与主回路均安装在充气（油）箱内；环网柜全绝缘，运行时无裸露元件；高低压回路不可扩展。
欧式环网柜：主要在欧州发展和大量使用。
操作机构安装在充气（油）箱外；具有高低压分室环网柜；运行时高压回路无裸露；高低压回路可扩展。
欧式环网柜因其分室布置，且接线回路灵活多便等优点，我国铁路行业普遍使用，在乌鲁木齐局集团公司管内也普遍使用。
SF6环网柜方案简介
运维效率。
环保安全
无害材料
SF6环网柜采用环保无害的材料和工艺，确保生产和使用过程中 的安全可靠。
安全防护
具备完善的安全防护功能，如过流、过压、欠压保护等，确保设 备和人身安全。
符合环保标准
符合国家和地方的环保标准，减少对环境的负面影响。
04 SF6环网柜的安装与维护
CHAPTER
安装步骤
准备工作Βιβλιοθήκη 背景工业园区内有众多企业，对供电的可靠性和稳定性要求较 高。
SF6环网柜应用
采用SF6环网柜作为工业园区电力系统的主要设备，实现 高效、智能的供电管理。
实施效果
提高了工业园区电力系统的供电可靠性和稳定性，满足了 企业用电需求，优化了园区内的电力资源配置。
谢谢
THANKS
介质，主要用于配电网络中的 环网供电。
绝缘性能强
SF6气体具有高绝缘强度，能有 效降低设备体积和成本。
灭弧能力强
SF6气体在电弧产生时能迅速分 解，形成高导电率的金属氧化 物，有助于快速灭弧。
运行可靠性高
采用全密封结构，不受外界环 境影响，具有较高的运行可靠
性和稳定性。
工作原理
01
当电路发生故障时，SF6气体在短 路电流的作用下迅速分解，形成 高导电率的金属氧化物，将电弧 拉长并快速熄灭。
域得到更广泛的应用，为可再生能源的并网和传输提供可靠的解决方案。
02
智能电网
作为智能电网的重要组成部分，SF6环网柜将发挥关键作用，保障电网
的安全、稳定和高效运行。
03
工业自动化
在工业自动化领域，SF6环网柜将应用于各种自动化设备和系统中，为
工业生产提供可靠的电力保障。
环保标准的提高与应对措施
SF6全绝缘充气环网柜的技术问题分析
SF6全绝缘充气环网柜的技术问题分析发布时间：2021-09-08T08:04:20.781Z 来源：《探索科学》2021年8月上15期作者：吴海华、张展展、郑刘亮、高文博、刘金光[导读] 目前，淘汰了很多老式的空气绝缘柜，普遍使用全绝缘全密封的SF6环网柜，实际应用中，SF6环网柜性能优良，运行安全可靠，不需要充气和维护，应用广泛，如施耐德RM6、西门子8DJ20等。
默飓电气有限公司吴海华、张展展、郑刘亮、高文博、刘金光浙江省温州 325003摘要：目前，淘汰了很多老式的空气绝缘柜，普遍使用全绝缘全密封的SF6环网柜，实际应用中，SF6环网柜性能优良，运行安全可靠，不需要充气和维护，应用广泛，如施耐德RM6、西门子8DJ20等。
环网柜具有全封闭、绝缘性高、方便安装和维修、体积小、安装方便灵活等诸多优点，目前，它已逐渐成为城市配电网的重要节点，以其独特的优势在当地城市电网系统中得到了广泛的应用，并逐步在配电网系统的控制和保护中发挥了重要作用。
然而在实际应用过程中，依旧存在一些问题。
本文将对SF6全绝缘充气环网柜的技术问题进行分析。
关键词：SF6全绝缘充气环网柜；技术问题；分析研究 1.SF6全绝缘充气环网柜 SF6全绝缘充气环网柜，主要包括负荷开关单元、高压交流负荷开关—熔断器组合电器（以下简称组合电器）单元。
根据用户需要可设计成共箱式结构，也可设计成单元式结构。
实际工程应用时可采用柜顶固体绝缘母线或侧面插接式母线实现电气连接。
在众多的技术参数中，组合电器单元的转移电流与负荷开关单元的关合能力是研发中的难点。
另外，基于安全性的考虑，近年来内部燃弧故障也引起了广大用户的重视。
全绝缘SF6环网柜的主要优点有： 1.1全密封、全绝缘所有高压带电部分所有高压带电部分全部密封在充低压力SF6气箱内，受外界环境影响较少，可以使用于一般潮湿、污秽等环境。
特别适用于珠三角地区等湿度较大地区。
1.2柜体小型化使用三工位负荷开关，有效减少零部件数量。
SF6环网柜性能特点
SF6环网柜性能特点GLX24系列SF6绝缘环网柜性能特点1.优异的高端产品品质GLX24系列SF6绝缘环网柜，是银河科技与德国迪康公司合作生产产品，产品设计起点为国际领先的充气柜结构，采用先进的激光切割\焊接技术、固封技术、模块化设计，SF6气体绝缘，额定电压达24kV,分别通过荷兰KEMA和中国西高所型式试验。
其高端产品的品质成为同类产品的引导潮流，技术性能处于国际领先水平，其优良的性价比使之居于城网改造的首选设备行列。
1. 国际领先水平的充气式结构GLX24系列SF6绝缘环网柜为充气式结构,母线、负荷开关、断路器、接地开关等带电部分安装在全密封、内充SF6气体的不绣钢气箱内，进出线采用专用全密封电缆靴，所有高压带电部分具水密性能，绝缘耐压可达50kV，高于同类其他产品。
也高于国家标准42kV。
体积小巧，安装组屏灵活方便，运行安全可靠。
可适应各种严酷恶劣的自然环境。
2.环境适应性强高海拔或水下运行整个柜子无任何裸露的带电部分，可工作于多粉尘、潮湿等恶劣环境，防护等级达IP67。
海拔高度可达2000米。
并可根据要求提供更高海拔高度产品。
3.长寿命设计、高防腐抗锈性能气箱为不锈钢板，盖板与柜架为敷铝锌钢板,气箱三十年不漏气，电气免维护,电缆连接头和专用母线连接头用无机防老化硅橡胶材料制成4.简单、高效、可靠的母线连接器棗连接无需附加费用母线连接器的安装简单，随柜附母线连接器（专利产品），只要将连接器插于一柜侧面，另一柜推并过来，即完成母线连接。
环网柜可向左、右和两侧任意扩展，用户可根据实际需要，灵活的构成各种系统方案。
5.便捷、可靠的熔断器熔断器是安装于密封式熔断器仓内，安装或更换熔断器时，只要拉动仓口扳手拉出熔断器架即可安装或更换熔断器,外部短路引起任何一相熔断器熔断时，通过联动机构，能可靠地使负荷开关跳闸。
6．操作简便联锁可靠的手动、电动操作机构负荷开关具有三工位，即分、合、接地。
接地开关的操作与负荷开关操作分开，具有联锁功能。
10kV环网柜(SF6绝缘)使用说明书
使用说明书一、概述HSM6-12型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。
该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。
本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
二、使用条件1. 海拔高度:不超过1000 m。
2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。
5. 安装与垂直面倾斜不超过5度。
6. 户内相对湿度：日平均值≤95%，月平均值≤90%结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。
3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。
3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
环网柜的部件组成及分类和特点
环网柜的部件组成及分类和特点环网柜的部件组成环网柜,也被称为环网供电的单位,是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器。
每个环网柜由3 到5 路总开关盒形成的灵活连接模式,以满足不同电力分配网络节点的供电需求。
由于电源开关装置和硬母线被封装在同一个封闭的金属外壳,一般使用作为绝缘和灭弧介质,开关采用三相联动的三工位SF6 气体负荷开关或断路器,高性能的弹簧机构可以实现快速分开关运作。
一个单独的环网单元从进线单位、计量单位、TV 单位等不同的模块和母线单元组成,并可以根据实际需要任意组合各种不同的方案。
环网柜的分类环网柜一般分为空气绝缘和SF6 绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6 绝缘的负荷开关为SF6 式。
环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。
产气式、压气式和SF6 式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
环网柜的特点由于环网柜上述特殊结构排列使其具有以下突出特点。
(1)环网柜可采用全绝缘、全密封结构,甚至能够适应户外任何环境。
(2)由于环网柜内的各部件排列紧凑,所以通常环网柜体积较小,重量轻,所占用的面积也较小,有利于提高土地使用效率。
(3)环网柜相对于其它电气设备部件组成比较简单,有利于安装,操作也更加方便、安全、可靠,运行后期维护工作量小。
(4)设备可见断口,可以快速准确地确认开关接触位置,并保证操作与维修工作人员的安全。
基于以上诸多优点,10kV 环网柜广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全管理编号：YTO-FS-PD419

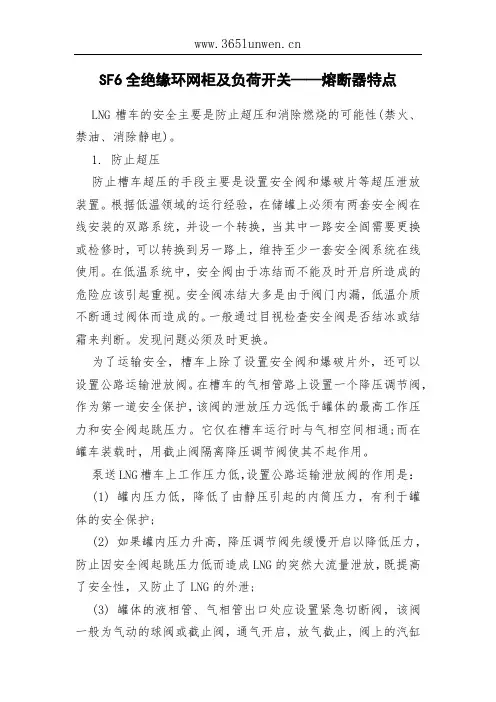

SF6全绝缘环网柜及负荷开关——熔
断器特点通用版
In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
SF6全绝缘环网柜及负荷开关——
熔断器特点通用版
使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。

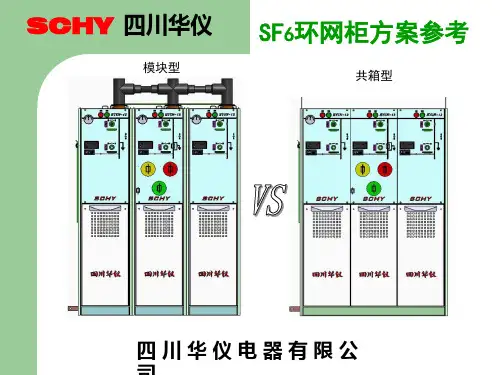

SF6全绝缘环网柜或多回路配电柜的技术特点
SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面：
（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。
SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及TV柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。
（2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。
（3）具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。
（4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。
（5）扩展母线采用插拔式硅橡胶连接器，全绝缘和屏蔽，确保导电可靠性，且不受周围环境影响。
组合连接及扩展方便，便于今后用户或变电所的增容改造。
（6）采用预制式硅橡胶绝缘的电缆终端在正面插接，免除了负荷开关柜由于体积小、空间窄，带来的电缆安装不方便的缺点。
检修时可拆卸、快速恢复、安装方便；外表面使用新型半导体材料作屏蔽层，运行时外表面接地，不受潮湿、凝露、尘埃、污秽等的影响，安全性更高；免维护；外观多样、新颖、美观，可分支或并联；具有防洪水功能，可在水下4.5m短时运行。
（7）为了适应配电网自动化及提高配电可靠性要求，新型多回路配电柜可以根据需要加装电动机构、TV及配电网控制终端单元等，具备三遥功能。
可实现远方对主元件运行状态及故障监视、远方抄表、远方操作等。
（8）柜体小型化设计，使用了三工位旋转式负荷开关，有效地减少零部件数量，实现了机械五防联锁。
真空断路器充以SF6气体绝缘，利用真空灭弧和SF6气体绝缘的各自优势，使整体结构更加紧凑；限流熔断器也向小型化、大容量、高分断能力、快速熔断方向发展，两者结合，使柜体越来越小。
（9）友好的操作界面，确保操作人员和维护人员的安全。
一次线路模拟单线图和模拟显示器可以显示开关内部状态，使操作简捷、正确、安全。
SF6全绝缘负荷开关—熔断器组合电器
2.1技术特点
SF6负荷开关一熔断器组合电器除上述技术特点外，另有以下几个方面的特点：（1）全绝缘结构的SF6负荷开关一熔断器组合电器，熔断器小室由硅橡胶及绝缘子双层绝
缘密封并带机械联锁，安全可靠、防洪水、防凝露，防护等级可达IP67。
（2）熔断器先安装在支架上，再自动导入熔断器小室，保证熔丝接触可靠。
熔断器直接从正面与左、中、右三相接触，便于快速更换熔丝。
（3）具有熔断器过热保护，熔断器发热严重时自动跳闸，及时发现变压器事故隐患。
（4）熔断器支座置于SF6气体中，并水平布置，极大地均匀了电场、并减小了体积。
（5）可配置微机实现过流保护，变压器过流故障由负荷开关开断，短路故障由熔断器开断，对变压器的保护更合理，可取代断路器对1250kVA及以下的变压器进行全范围保护。
2.2保护变压器的应用
负荷开关一熔断器组合电器保护变压器可以限制短路电流值，使变压器免于承受突发短路故障电流，并在10ms 以内快速切除变压器内部短路故障，防止由于内部电弧引起的压力升高而导致变压器油箱变形、开裂，使变压器得
到更为可靠合理的保护。
而对于变压器低压侧端部短路，合理地选用高压熔丝，由高压侧熔断器切除低压侧端部短路故障，可以有效地保护变压器。
无论采用SF6负荷开关一熔断器组合电器的结构形式，还是断路器的结构形式，都可以对变压器起到保护作用，但比较而言，负荷开关—熔断器组合电器对变压器保护更具其独到的一面：
（1）SF6负荷开关—熔断器组合电器比断路器结构形式造价更便宜；若断路器的价格为100%，则SF6负荷开关—熔断器组合电器的价格仅为20%，进口SF6负荷开关—熔断器组合电器与国产断路器柜的价格相比也仅为1/3左右。
（2）SF6负荷开关—熔断器组合电器的制造相对断路器结构简单，材料消耗少、可靠性高，其关键制造工艺为壳体焊接密封技术和检漏技术。
变压器得到更为可靠合理的保护。
而对于变压器低压侧端部短路，合理地选用高压熔丝，由高压侧熔断器切除低压侧端部短路故障，可以有效地保护变压器。
无论采用SF6负荷开关一熔断器组合电器的结构形式，还是断路器的结构形式，都可以对变压器起到保护作用，但比较而言，负荷开关—熔断器组合电器对变压器保护更具其独到的一面：
（1）SF6负荷开关—熔断器组合电器比断路器结构形式造价更便宜；若断路器的价格为100%，则SF6负荷开关—熔断器组合电器的价格仅为20%，进口SF6负荷开关—熔断器组合电器与国产断路器柜的价格相比也仅为1/3左右。
（2）SF6负荷开关—熔断器组合电器的制造相对断路器结构简单，材料消耗少、可靠性高，其关键制造工艺为壳体焊接密封技术和检漏技术。
（3）根据欧洲一些电力公司的实践，负荷开关—熔断器组合电器保护变压器的特性比断路器更好，带继电保护的断路器开断时间要60ms以上，而熔断器在大电流时10ms就可以快速熔断，而且还限制了短路电流的升高，免除了变压器受突发短路的损害。
（4）SF6负荷开关—熔断器组合电器带无电源的继电
保护装置，弥补了熔断器在变压器过流部分无保护的缺陷。
负荷开关—熔断器组合电器的无电源继电保护装置与断路器的继电保护装置相比，不用外加电源，省去了为断路器的继电保护提供电源的TV柜或直流屏，保护更简单，造价更便宜。
一台负荷开关进线，一台计量，一台负荷开关—熔断器组合电器柜，不需外加电源，就可完成对用户变压器的保护。
而传统断路器设计方案，需要一台断路器进线柜，一台计量柜，一台TV柜，一台断路器出线柜，两台断路器都需要继电保护及高性能TA，而且每台开关柜都需要加热器，因此造价和耗能高，故障环节多。
（5）实际运行中变压器以1250kVA及以下的容量占大多数，其额定电流大部分在72A以下，而断路器的额定电流一般都设计在1250A～3150A范围，保护1250kVA 及以下的变压器显然是大马拉小车，结构不甚合理。
使用负荷开关—熔断器组合电器结构，高压熔断器保护各自管辖的变压器，简化了与上级断路器配合关系，调试及维护要方便得多。
结束语
SF6负荷开关一熔断器组合电器取代断路器保护1250kVA及以下的变压器是完全可行的，既可对变压器有一个全面的、合理的保护，又造价合理，保护简单。
同样的条件下，用户有能力购买性能档次更高的免维护产品。
所以SF6全绝缘环网柜或多回路配电柜的技术特点是非常明显的，而且负荷开关厂熔断器组合电器不失为一种保护配电变压器的理想产品。
