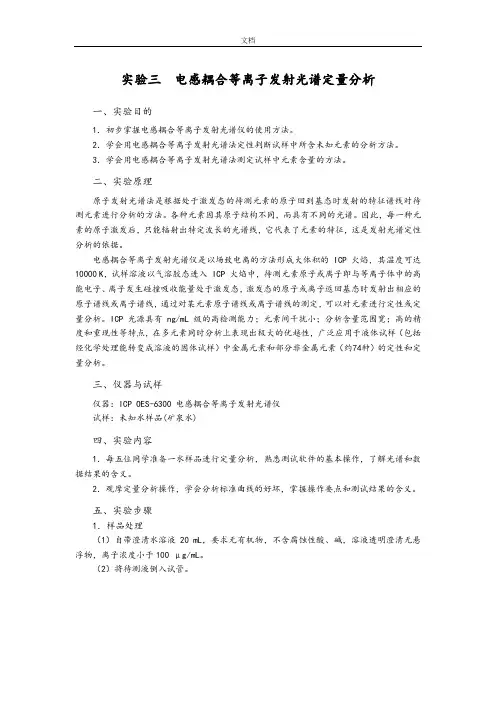

实验三电感耦合等离子发射光谱定量分析一、实验目的1.初步掌握电感耦合等离子发射光谱仪的使用方法。

2.学会用电感耦合等离子发射光谱法定性判断试样中所含未知元素的分析方法。

3.学会用电感耦合等离子发射光谱法测定试样中元素含量的方法。

二、实验原理原子发射光谱法是根据处于激发态的待测元素的原子回到基态时发射的特征谱线对待测元素进行分析的方法。

各种元素因其原子结构不同,而具有不同的光谱。

因此,每一种元素的原子激发后,只能辐射出特定波长的光谱线,它代表了元素的特征,这是发射光谱定性分析的依据。

电感耦合等离子发射光谱仪是以场致电离的方法形成大体积的 ICP 火焰,其温度可达10000 K,试样溶液以气溶胶态进入 ICP 火焰中,待测元素原子或离子即与等离子体中的高能电子、离子发生碰撞吸收能量处于激发态,激发态的原子或离子返回基态时发射出相应的原子谱线或离子谱线,通过对某元素原子谱线或离子谱线的测定,可以对元素进行定性或定量分析。

ICP 光源具有 ng/mL 级的高检测能力;元素间干扰小;分析含量范围宽;高的精度和重现性等特点,在多元素同时分析上表现出极大的优越性,广泛应用于液体试样(包括经化学处理能转变成溶液的固体试样)中金属元素和部分非金属元素(约74种)的定性和定量分析。

三、仪器与试样仪器:ICP OES-6300 电感耦合等离子发射光谱仪试样:未知水样品(矿泉水)四、实验内容1.每五位同学准备一水样品进行定量分析,熟悉测试软件的基本操作,了解光谱和数据结果的含义。

2.观摩定量分析操作,学会分析标准曲线的好坏,掌握操作要点和测试结果的含义。

五、实验步骤1.样品处理(1)自带澄清水溶液20 mL,要求无有机物,不含腐蚀性酸、碱,溶液透明澄清无悬浮物,离子浓度小于100 μg/mL。

(2)将待测液倒入试管。

2.谱线扫描(1)参照附录2“ICP OES-6300型电感耦合等离子发射光谱仪的使用”,并在教师指导下学会电感耦合等离子发射光谱的操作。

《等离子体动力学》讲义

《等离子体动力学》讲义

《等离子体动力学》讲义祝大军熊彩东电子科技大学物理电子学院目录第一章:引言§1•1定义§1•2基本特征:§1•3等离子体物理的研究方法第二章:动力论方程§2•1分布函数的引入§2•2普遍的动力论方程§2•3V l a s o v方程的严格导出第三章:V l a s o v方程的求解§3•1几个定义§3•2V l a s o v方程的线性化§3•3平衡态V l a s o v方程的解§3•4线性V l a s o v方程的解——特征线法(未扰轨道法)§3•5等离子体纵振荡——初始扰动的演化——F o u r i e r-L a p l a c e变换法第四章:微观不稳定性§4•1等离子体微观不稳定性概述§4•2静电不稳定性§4•3束——等离子体不稳定性、等离子体尾场加速器中静电波特性第一章 引言§1•1 定义:物质的第四态“等离子体态”:固体(加热)→液体(加热)→气体(输入能量)→电离态。
