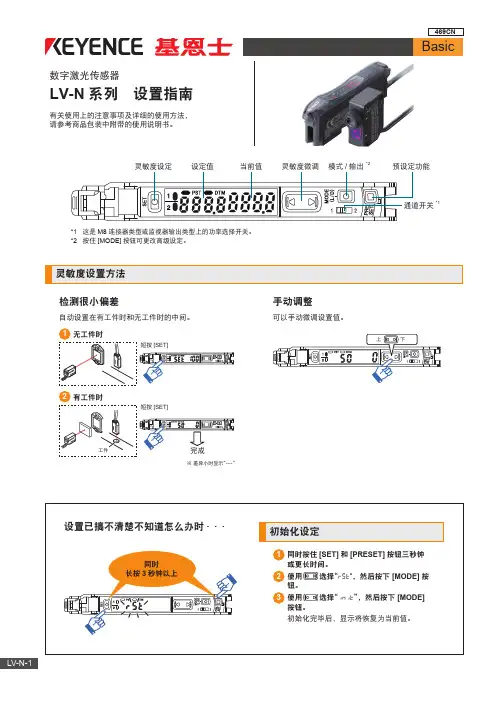

469CN
Basic
数字激光传感器
LV-N 系列 设置指南
有关使用上的注意事项及详细的使用方法, 请参考商品包装中附带的使用说明书。
灵敏度设定
设定值
当前值
灵敏度微调
模式 / 输出 *2
预设定功能
通道开关 *1
*1 这是 M8 连接器类型或监视器输出类型上的功率选择开关。 *2 按住 [MODE] 按钮可更改高级设定。
MODE
此按钮以在 -99P 与 99P 范围间进行设定。
系统设定 检测设定
定时器关闭 关闭延迟定时器 *1 开启延迟定时器 *1 单次定时器 *1 正常 (光强度) 检测模式 DATUM1 模式 *2 *3 DATUM2 模式 *2 *3 区域检测模式 上升沿检测模式 *3 下降沿检测模式 *3
MODE
按钮,选择 USEr (用户重设) 或 Auto (自动重设) 重设方式。
*3 从 oUr1,oUr2 或 Auto 中选择计数方式。选择 Auto 时,单步时间可以设在 1 与 9999 (ms) 之间。 *4 按下
MODE
按钮,在范围 1 和 9999 (ms) 间进行设定。
基恩士 中国 电话 : (021) 3357-1001
1 显示当前值时,按一下 [MODE] 按钮。
3 按 [MODE] 按钮。
显示 “Loc” ,按钮操作变成无效, 显示当前的光强度。
2 使用
切换输出 (L-on/D-on) ,然后再次按下 [MODE] 按钮。
输出更改完毕后,显示会恢复为当前值。
解除带密码键锁
1 按 [MODE] 按钮的同时按
显示 “Loc 0” 。
按键锁定 激活按键锁定

光纤放大器的常规调节方法

光纤放大器的常规调节方法

光纤放大器的常规调节方法调节偏置是指调整光纤放大器的泵浦光源的功率,以使其工作点在放大器的线性增益区域内。

光纤放大器的工作点过高或者过低都会导致信号的失真。

通过调节偏置,可以使光纤放大器的增益稳定,并且保持信号的纯净度。

调节偏置可以通过调整泵浦光源的功率或者调节泵浦光源的偏置器件来实现。

调节增益是指调整光纤放大器的增益,以符合不同信号传输的要求。

对于不同的光纤放大器,有不同的调节增益方法。

对于掺铒光纤放大器,可以通过调节泵浦光源的功率来增加或减小增益;对于掺镱光纤放大器,可以通过调节激光器的电流来实现;对于掺铼光纤放大器,可以通过调节激光器的电流和偏置来实现。

通过调节增益,可以使光纤放大器的放大效果达到最优,并且提高信号的传输质量。

调节饱和输出功率是指调整光纤放大器的输出功率,使其达到最佳效果。

光纤放大器的饱和输出功率是指在输入信号达到一定水平之后,输出信号不再随信号的增加而继续增加的功率。

通过调节饱和输出功率,可以控制光纤放大器的输出信号的强度,使其适应不同的应用场景。

调节饱和输出功率可以通过调节泵浦光源的功率和光纤长度来实现。

除了上述的常规调节方法,还有一些其他的调节方法可以用于光纤放大器的调节。

例如,利用光纤放大器的温度特性来实现调节,即通过调节光纤放大器的温度来改变其增益;利用光纤的压力效应来实现调节,即通过调节外部施加到光纤上的压力来改变其增益。

这些方法都是通过改变光纤的光学特性来实现对光纤放大器的调节。

总之,光纤放大器的常规调节方法主要包括调节偏置、调节增益和调节饱和输出功率。

通过这些调节方法,可以使光纤放大器的性能达到最优,并且适应不同的应用需求。

在实际应用中,可以根据具体情况选择合适的调节方法,以获得最佳的效果。

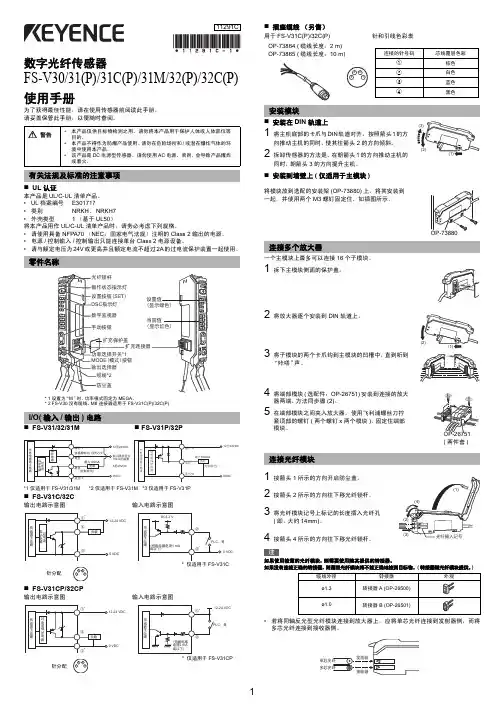

基恩士数字光纤放大器FS-V30中文说明书
