孔隙－松散岩层 裂隙－基岩 溶隙（溶穴）－可溶性岩石
空隙性
指岩石空隙的大小、多少、形状、分 布特点以及连通情况等。这些特性 对于地下水的埋藏、分布、运动有 重要的影响。
岩石中的空隙
松散岩层孔隙特点
孔隙率（度）：一定体积岩石（包括孔隙）中孔隙体积所占的比例。
n Vn 100% V
影响松散岩层孔隙度的因素
“理想土”模型
颗粒排列方式和密实程度 颗粒大小和形状 分选程度 土壤结构（单粒、团粒结构） 其他因素：次生裂隙、根孔、虫孔等
裂隙
成岩裂隙 构造裂隙 风化裂隙
裂隙性
裂隙的方向、宽度、延伸方向、充填情况等。 裂隙率
Kr Vr V
溶穴
发生在可溶性岩石之中 具有继承性 岩溶率（溶隙率）
岩石空隙的特性（均匀性、方向性、连通性）
松散岩类：空隙分布均匀、连通性好 基岩裂隙：不均匀、具方向性、不同方向裂隙可形成裂隙网
络 可溶岩溶隙：极不均匀、很强的方向性、容易形成各自的岩
溶水流系统。
按含水介质的地下水分类
层。
支持毛细带 中间带 土壤水带
水文地质学研究的重点是饱水带。但包气 带作为补给通道作用也不容忽视。
地下水赋存
含水层
定义：饱含水的透水层，或能够透过并给出相当数量水的岩 层。
辨异：饱含水的弱透水层（粘土、沿粘土等）；不含水的透 水层（沙漠、被疏干的含水层等）
隔水层
定义：不透水的岩层，或不能透过并给出一定水量的岩层。 辨异：隔水层的相对性，并非完全隔水－弱透水层
下可以进行三种状态的相互转化 全球水文循环是闭合系统，局部为开放系统 水文循环过程伴随着能量的转换和其他物质的运移和聚集
空隙性
指岩石空隙的大小、多少、形状、分 布特点以及连通情况等。这些特性 对于地下水的埋藏、分布、运动有 重要的影响。
岩石中的空隙
松散岩层孔隙特点
孔隙率（度）：一定体积岩石（包括孔隙）中孔隙体积所占的比例。
n Vn 100% V
影响松散岩层孔隙度的因素
“理想土”模型
颗粒排列方式和密实程度 颗粒大小和形状 分选程度 土壤结构（单粒、团粒结构） 其他因素：次生裂隙、根孔、虫孔等
裂隙
成岩裂隙 构造裂隙 风化裂隙
裂隙性
裂隙的方向、宽度、延伸方向、充填情况等。 裂隙率
Kr Vr V
溶穴
发生在可溶性岩石之中 具有继承性 岩溶率（溶隙率）
岩石空隙的特性（均匀性、方向性、连通性）
松散岩类：空隙分布均匀、连通性好 基岩裂隙：不均匀、具方向性、不同方向裂隙可形成裂隙网
络 可溶岩溶隙：极不均匀、很强的方向性、容易形成各自的岩
溶水流系统。
按含水介质的地下水分类
层。
支持毛细带 中间带 土壤水带
水文地质学研究的重点是饱水带。但包气 带作为补给通道作用也不容忽视。
地下水赋存
含水层
定义：饱含水的透水层，或能够透过并给出相当数量水的岩 层。
辨异：饱含水的弱透水层（粘土、沿粘土等）；不含水的透 水层（沙漠、被疏干的含水层等）
隔水层
定义：不透水的岩层，或不能透过并给出一定水量的岩层。 辨异：隔水层的相对性，并非完全隔水－弱透水层
下可以进行三种状态的相互转化 全球水文循环是闭合系统，局部为开放系统 水文循环过程伴随着能量的转换和其他物质的运移和聚集
2024版水文地质学基础ppt课件
水文地质学基础ppt课件CONTENTS•水文地质学概述•岩石中水存在形式与性质•地下水流动系统与补给排泄条件•孔隙裂隙岩溶发育规律及其对渗透性影响•不同类型含水层特征及其富水性评价水文地质学概述01水文地质学定义与研究对象水文地质学定义研究地下水分布、运动、形成、变化及其与周围环境相互关系的科学。
研究对象以地下水为主要研究对象，同时涉及地表水与地下水的相互作用。
水文地质学发展历史及现状发展历史从19世纪中叶开始形成，经历了描述性、定量化和系统性三个阶段。
现状当前水文地质学已发展为一门综合性学科，广泛应用于水资源评价、环境保护、工程建设等领域。
水文地质学与其他学科关系与地质学的关系地质学为水文地质学提供基础理论和研究方法，水文地质学则是地质学的一个分支，专注于研究水与岩石圈的相互作用。
与水文学的关系水文学与水文地质学都研究水的循环和分布，但水文学更侧重于地表水的研究，而水文地质学则更关注地下水。
与环境科学的关系环境科学为水文地质学提供了宏观的研究视角和综合分析方法，水文地质学则为环境科学提供关于地下水环境的基础数据和理论支撑。
岩石中水存在形式与性质02岩石中水存在形式吸附水附着在岩石颗粒表面或矿物晶体内部的水分子，受固体表面吸附力作用。
毛细水存在于岩石毛细孔隙中的地下水，受毛细力作用上升。
重力水在岩石大孔隙或裂隙中，受重力作用自由运动的水。
岩石中水物理化学性质溶解性水能溶解多种物质，形成水溶液，改变水的化学性质。
密度与温度水的密度随温度变化，4°C时密度最大，具有热传导性。
粘滞性水的粘滞性随温度降低而增大，影响地下水的流动。
表面张力水的表面张力使水滴呈球形，影响毛细水的上升高度。
岩石中水运动规律达西定律描述水在孔隙介质中的渗流速度与水力梯度成正比的关系。
渗流基本方程描述非饱和带与饱和带地下水流运动的偏微分方程。
地下水流系统由补给区、径流区和排泄区组成的统一整体，具有层次性。
地下水资源评价根据水文地质条件、开采技术经济条件等，对地下水资源数量和质量进行评价。
《水文地质调查概述》PPT课件
15.02.2022
§3 水文地质调查工作阶段的划分
二、水文地质调查阶段的划分方案
水文地质勘察
15.02.2022
§3 水文地质调查工作阶段的划分
水文地质勘察
从上表可见，城市供水水文地质勘查，不同部门所划分的阶 段数和各阶段的任务基本一致，仅阶段的名称有所不同。
农田灌溉供水水文地质调查，一般划分为：普查、详查、开 采三个阶段。
15.02.2022
§ 4 水文地质调查所使用的主要手段
6．水文地质物探
物探包括：电法；地震等。
水文地质勘察
物探与水文地质测绘和钻探相配合，可以查明许多地质、水文 问题，节约工作量。
15.02.2022
§ 4 水文地质调查所使用的主要手段
7．遥感技术
水文地质勘察
它是根据电磁波理论，用装置在飞机和人造卫星等各种飞行器上的专门 仪器，接收地面上各种地质体发射或反射的各种波谱信息，从而解释判 定出被测地区的地貌、地质水文地质条件，并可绘制成各种图件。 优点：提高质量、加快进度、减少测绘和勘探工作量、减轻体力劳动等。 在自然条件复杂，交通困难的地区更显示出其优越性。
矿床水文地质调查，原则上应与矿床地质勘探的划分相一致， 划分为：普查、初勘、详勘三个阶段，对某些矿床，把详勘 又划分为详查与精查两个阶段。
15.02.2022
§3 水文地质调查工作阶段的划分
三、划分水文地质调查阶段的具体要求
水文地质勘察
表1-1所列调查阶段是针对水文地质条件较复杂的大型供水工程项目 而规定的，对某个具体工程项目应当根据当地水文地质条件的复杂程度， 项目规模、重要性，及已有水文地质研究程度等因素来划分勘查阶段。 （1）已有1﹕20万或1﹕10万比例尺的区域水文地质调查成 果，可不进 行前期论证，直接进行初步勘查。 （2）无不同水源地比较，初勘与详勘合为一个阶段。 （3）需水量较小的供水项目，当水文地质条件又不复杂时，只需打2-3个 钻孔即可满足要求时，可将勘探与开采相结合（探采结合），直接进入开 采阶段。
《水文地质学基础》ppt课件
工程设计中考虑因素及防范措施
地下水对工程影响预测
预测工程建设过程中可能出现的地下 水问题，如突水、涌水等，并制定相 应的防范措施。
工程降水与止水设计
根据工程需要，设计合理的降水或止 水方案，确保工程施工的顺利进行。
地基处理与加固措施
针对不良地基条件，采取地基处理或 加固措施，提高地基承载力和稳定性 。
渗透性对工程地质的影响
地基稳定性、边坡稳定性、地下工程涌水量等。
岩土中毛细现象和吸附作用
毛细现象的概念及产生条件
细小孔隙中的弯液面现象。
吸附作用的概念及分类
物理吸附和化学吸附。
毛细现象和吸附作用对岩土性质的影响
改变岩土含水量、强度和变形性质等。
地下水资源评价与
04
开发利用
地下水资源评价原则和方法
非稳定流数学模型
描述地下水在短时间尺度上由于各种因素引起的水位、流量等参数的变化规律，需采用 数值法进行求解。
数值模拟在解决复杂问题中应用
01
复杂地质条件下的地下水运动模拟
针对复杂地质条件，如断裂带、岩溶地区等，建立相应的数学模型进行
数值模拟，以揭示地下水的运动规律和特征。
02
人类活动对地下水影响的模拟
通过人工或机械挖掘方式揭露 地质体，观察和研究水文地质 现象。坑探方法包括试坑、浅 井、探槽等。
在水文地质勘察中，常需进行 各种试验以获取必要的参数和 数据。如抽水试验、注水试验 、压水试验等，用以确定含水 层的渗透性能、给水度、储水 系数等水文地质参数。
工程建设中水文地
07
质问题探讨
工程建设对水文地质条件影响分析
水资源保护措施
制定水资源保护方案，包括减少施工 废水排放、合理利用水资源等，确保 工程建设的可持续性。
2024年水文地质学课件-(含)

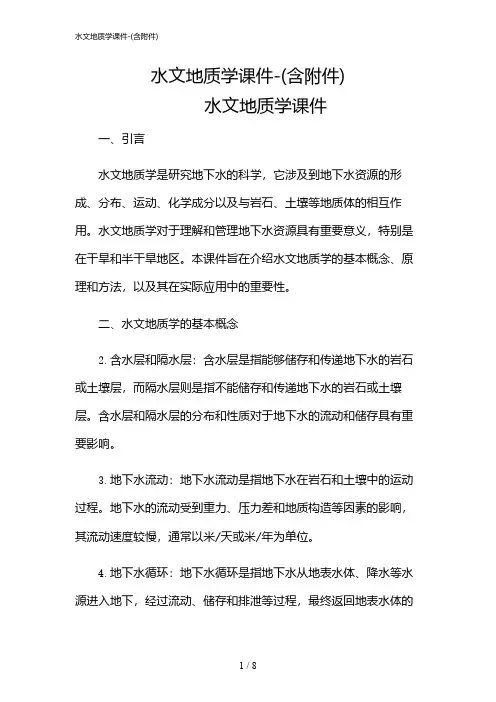

水文地质学课件-(含附件)水文地质学课件一、引言水文地质学是研究地下水的科学，它涉及到地下水资源的形成、分布、运动、化学成分以及与岩石、土壤等地质体的相互作用。

水文地质学对于理解和管理地下水资源具有重要意义，特别是在干旱和半干旱地区。
本课件旨在介绍水文地质学的基本概念、原理和方法，以及其在实际应用中的重要性。
二、水文地质学的基本概念2.含水层和隔水层：含水层是指能够储存和传递地下水的岩石或土壤层，而隔水层则是指不能储存和传递地下水的岩石或土壤层。
含水层和隔水层的分布和性质对于地下水的流动和储存具有重要影响。
3.地下水流动：地下水流动是指地下水在岩石和土壤中的运动过程。
地下水的流动受到重力、压力差和地质构造等因素的影响，其流动速度较慢，通常以米/天或米/年为单位。
4.地下水循环：地下水循环是指地下水从地表水体、降水等水源进入地下，经过流动、储存和排泄等过程，最终返回地表水体的循环过程。
地下水循环对于维持水资源平衡和生态系统的健康具有重要意义。
三、水文地质学的研究方法1.地下水勘探：地下水勘探是指通过地质调查、地球物理勘探、钻探和试验等方法，了解地下水的分布、性质和储量等信息。
地下水勘探是水文地质学研究的基础，对于水资源开发和利用具有重要意义。
2.地下水模拟：地下水模拟是指利用数学模型和计算机技术，模拟地下水的流动、传输和化学反应等过程。
地下水模拟可以帮助预测地下水的动态变化，为水资源管理和决策提供科学依据。
3.地下水监测：地下水监测是指通过监测井、水位计、水质分析等手段，对地下水的水位、水质、水温等参数进行长期观测和分析。
地下水监测可以帮助了解地下水的现状和变化趋势，为水资源管理和保护提供依据。
四、水文地质学的应用1.水资源开发和管理：水文地质学可以为水资源开发和管理提供科学依据，包括确定水源的位置和储量、评估水资源的可持续性、优化水资源配置等。
2.环境保护和治理：水文地质学可以帮助解决环境污染问题，包括地下水污染的监测和治理、废物处置场的选择和管理等。
