设计抗混叠滤波器的三个指导性原则
电源线路中的滤波器设计原则
电源线路中的滤波器设计原则
在电源线路中，滤波器的设计是非常重要的。
滤波器的作用是减少电源线路中的噪声和干扰，确保电路正常运行和可靠性。
在设计滤波器时，需要考虑以下几个原则：
首先，滤波器的类型要选择合适。
常见的滤波器类型有LC滤波器、RC滤波器、Pi型滤波器和LCL滤波器等。
在选择滤波器类型时，需要根据系统的要求和性能需求来确定。
比如，对于高频噪声的滤除，可以选择LC滤波器；对于低频噪声的滤除，可以选择RC滤波器。
其次，滤波器的参数要进行合理选择。
滤波器的参数包括截止频率、阻抗、带宽等。
截止频率是滤波器的关键参数，需要根据系统工作频率和信号频率来选择。
阻抗要与系统负载匹配，以确保有较好的传输功率。
带宽要足够宽，以确保信号能够通过滤波器而不被丢失。
另外，滤波器的布局要合理。
在设计电源线路时，滤波器应该放置在电源接口附近，以便有效地滤除进入系统的噪声。
此外，滤波器应尽量避免与其他电磁干扰源或高功率负载相邻，以减少干扰效应。
最后，滤波器的质量要有保证。
选用质量可靠的电阻、电容和电感器件，以确保滤波器稳定可靠地工作。
另外，对滤波器进行严格的测试和调试，确保其性能符合设计要求。
总的来说，电源线路中的滤波器设计原则包括选择合适的滤波器类型、合理选择滤波器参数、合理布局滤波器位置，以及确保滤波器质量可靠。
只有严格按照这些原则进行设计，才能有效地减少噪声和干扰，提高系统的性能和可靠性。
滤波器设计中的稳定性与抗混叠性能
滤波器设计中的稳定性与抗混叠性能稳定性与抗混叠性能在滤波器设计中扮演着重要的角色，对于信号处理和通信系统的性能至关重要。
本文将探讨滤波器设计中的稳定性和抗混叠性能，并介绍一些常见的设计方法和技巧。
一、引言滤波器是实现信号处理的重要工具，用于选择性地通过或阻断输入信号中的某些频率分量。
在滤波器设计中，稳定性和抗混叠性能是两个关键概念。
二、稳定性稳定性是指滤波器在输入信号有限、幅度受限的情况下，输出信号的幅度不会无限增长的性质。
滤波器的稳定性对于系统的可靠性和性能至关重要。
为了保证稳定性，滤波器的传递函数必须满足一些条件。
其中一个常见的条件是传递函数的极点必须位于单位圆内。
这些极点代表滤波器的特性和频率响应，位于单位圆内的极点意味着滤波器的输出将收敛到有限的范围内。
稳定性还可以通过频域的稳定性条件进行判断。
例如，滤波器的频率响应函数在整个频率范围内都必须是有界的，不能无限增长。
总的来说，在滤波器设计中，稳定性的保证可以通过合适的极点选取、迭代算法等方法来实现。
三、抗混叠性能抗混叠性能是指滤波器在滤除目标频率之外的频率分量时不引入失真或干扰。
在实际应用中，滤波器的输入信号通常包含多个频率分量，而滤波器只需要通过特定的频率分量，抑制其他频率分量。
为了获得良好的抗混叠性能，滤波器设计需要满足奈奎斯特采样定理，即采样频率必须大于信号中最高频率的两倍。
这是为了避免混叠现象的发生，即输入信号中的高频分量被错误地解释为低频分量，从而导致失真。
在滤波器设计中，常用的抗混叠方法包括低通滤波器的设计和采样频率的选择。
四、滤波器设计方法在滤波器设计中，有多种方法和技术可供选择，常见的有FIR滤波器和IIR滤波器。
FIR滤波器（Finite Impulse Response）是一种线性相位滤波器，其特点是稳定性好、无混叠问题、滤波器特性易于设计等。
FIR滤波器设计的关键是选取合适的滤波器系数，常见的设计方法包括窗函数法和最小二乘法。
滤波器基础：抗混叠
滤波器基础：抗混叠滤波是一种我们往往视为当然的常见过程。
我们在打电话时，接收器滤除其它所有信道，使我们仅仅接收到特定的信道。
当我们调节立体声系统的均衡器时，利用带通滤波器选择性增大或降低特定频带的音频信号。
滤波器在几乎所有数据采样系统中扮演着重要角色。
大多数模/数转换器(ADC)都安装有滤波器，滤除超出ADC范围的频率成分。
有些ADC在其结构本身上就具有滤波功能。
我们接下来讨论数据采样系统、滤波要求以及与混叠的关系。
背景数据采样系统能够高精度处理的最大频率成分称为其奈奎斯特极限。
采样率必须大于或等于输入信号最高频率的两倍。
如果违反该规则，在有用频带内就会出现多余或有害的信号，称之为“混叠”。
例如，为了数字化1kHz信号，要求最低采样率为2kHz。
在实际应用中，采样率通常较高，以提供一定的裕量，降低滤波要求。
为帮助理解数据采样系统和混叠，我们以传统的电影摄影为例。
在西部老片中，当马车加速时，车轮正常加速转动，然后看起来车轮速度却变慢了，再然后似乎停止了。
当马车进一步加速时，车轮看起来像在倒转。
实际上，我们知道马车没有倒走，因为其它动作都一切正常。
什么原因造成了这种现象？答案就是：帧速率不够高，不足以准确捕获车轮的转动。
为帮助理解，假设在马车车轮上贴一个看得到的标记，然后车轮转动。
然后我们按时间拍摄照片(或采样)。
由于电影摄影机通过每秒捕获一定数量的照片来捕获动作，所以本质上是数据采样系统。
就像胶片采用车轮的离散图像一样，ADC捕获的是运动电信号的一系列快照。
当马车首次加速时，采样率(电影摄影机的帧速率)远远高于车轮的转速，所以满足奈奎斯特条件。
摄像机的采样率高于车轮转速的两倍，所以能够准确描述车轮的运动，我们看到车轮加速的样子(图1a 和1b)。
在奈奎斯特极限下，我们在180度范围内看到两个点(图1c)。
人眼一般很难明确分辨这两个点的时间，这两个点同时出现，车轮表现为停止。
在这种车轮转速下，转动速率是已知的(根据采样率)，但搞不清楚转动方向。
抗混叠滤波器的工作原理
抗混叠滤波器的工作原理抗混叠滤波器（Anti-aliasing Filter）是在信号采样之前使用的一种滤波器，其主要目的是防止混叠现象的发生。
混叠是指在模拟信号采样过程中，高频成分超过了采样频率的一半，导致无法恢复原始信号，产生频谱重叠，从而引入误差和失真。
工作原理：截止频率设置：抗混叠滤波器的首要任务是屏蔽超过采样频率一半的高频成分，以阻止混叠现象的发生。
因此，滤波器必须具备适当的截止频率，将原始信号的频率范围限制在一半采样频率之内。
滤波特性：抗混叠滤波器通常采用低通滤波器的形式，其频率响应在截止频率以下具有较高的传递函数增益，并在截止频率以上迅速下降。
这样可以有效地阻止高频成分的传递，从而减少或消除混叠。
模拟滤波：在模拟信号采样之前，抗混叠滤波器将信号传递到模拟滤波器中进行滤波处理。
模拟滤波器的功能是去除输入信号中超过截止频率的高频成分，确保输入信号频谱不会超过采样频率的一半。
数字滤波：在数字信号处理中，抗混叠滤波器可以实现数字滤波器形式。
在进行模拟到数字转换（ADC）之前，在信号采样之后应用这种数字滤波器。
数字滤波器的设计通常采用离散时间系统的方法，使用差分方程、滤波器系数等进行滤波处理。
总结：抗混叠滤波器的工作原理主要是通过限制信号频率范围和滤除高频成分来防止混叠现象。
它在信号采样之前采用模拟滤波或数字滤波的方式，以确保提供给采样器的信号不包含超过采样频率的一半的高频成分。
这样能够保证采样频率能够完整地包含信号的频谱，并避免混叠带来的误差和失真。
需要注意的是，抗混叠滤波器的设计需要根据具体应用场景的采样频率和信号频率范围来确定合适的滤波器类型、截止频率和滤波特性。

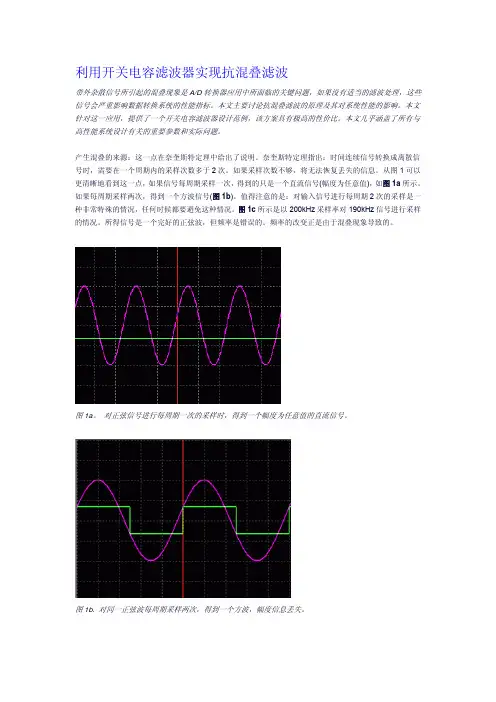

利用开关电容滤波器实现抗混叠滤波
利用开关电容滤波器实现抗混叠滤波带外杂散信号所引起的混叠现象是A/D转换器应用中所面临的关键问题，如果没有适当的滤波处理，这些信号会严重影响数据转换系统的性能指标。
本文主要讨论抗混叠滤波的原理及其对系统性能的影响。
本文针对这一应用，提供了一个开关电容滤波器设计范例，该方案具有极高的性价比。
本文几乎涵盖了所有与高性能系统设计有关的重要参数和实际问题。
产生混叠的来源：这一点在奈奎斯特定理中给出了说明。
奈奎斯特定理指出：时间连续信号转换成离散信号时，需要在一个周期内的采样次数多于2次。
如果采样次数不够，将无法恢复丢失的信息。
从图1可以更清晰地看到这一点，如果信号每周期采样一次，得到的只是一个直流信号(幅度为任意值)，如图1a所示。
如果每周期采样两次，得到一个方波信号(图1b)。
值得注意的是：对输入信号进行每周期2次的采样是一种非常特殊的情况，任何时候都要避免这种情况。
图1c所示是以200kHz采样率对190kHz信号进行采样的情况。
所得信号是一个完好的正弦波，但频率是错误的。
频率的改变正是由于混叠现象导致的。
图1a。
对正弦信号进行每周期一次的采样时，得到一个幅度为任意值的直流信号。
图1b. 对同一正弦波每周期采样两次，得到一个方波，幅度信息丢失。
图1c. Fsignal = 190kHz、Fs = 200kHz是欠采样信号，所得结果是混叠现象导致的。
图2所示是在频域的表现形式，从图中可以看出，频率高于 f > f s/2的信号被镜像到f s/2。
为了避免这种现象，必须保证信号中没有更高的频率成份。
因此，我们必须了解信号的最高频率，采样频率需要高于这个频率的两倍。
一种最原始的考虑是从数字域解决这个问题，但这显然是不可取的，因为一旦完成信号采样，有些信号混叠到所感兴趣的频段，则无法从信号中移除这些频率成份。
抗混叠滤波必须在模拟域进行，即在信号采样之前。
图2. 频域中的混叠现象，欠采样信号镜像到f s/2。
滤波器设置原则及相关计算
滤波器设置原则及相关计算滤波器是一种常见的信号处理工具，通过对输入信号进行滤波以提取所需信息或去除干扰噪声。
在实际的应用中，滤波器的设置原则和相关计算十分重要，正确的设置可以有效地提高滤波器的性能，进而提高系统的整体性能。
滤波器的设置原则：1.确定滤波器类型：根据所需的滤波效果，选择合适的滤波器类型，如低通、高通、带通、带阻等。
2.选择滤波器参数：根据信号的频率、幅度等特征选择滤波器参数，如截止频率、带宽、阻带范围等，以满足所需的滤波效果。
3.确定滤波器阶数：滤波器的阶数是指滤波器中反馈环和前向通路的数量，阶数越高，滤波器的效果越好，但同时也会带来更多的计算复杂度和延迟。
4.根据系统实际情况确定滤波器的输入和输出阻抗：滤波器的输入输出阻抗需要匹配系统的实际情况，在滤波器与其他部分连接时，应该将阻抗进行匹配以提高系统的整体性能。
滤波器的相关计算：1.计算滤波器的理论传递函数：滤波器的理论传递函数可通过计算系统的差分方程得到，根据系统的阶数、截止频率等参数进行计算，得到滤波器的理论传递函数。
2.计算滤波器的实际传递函数：实际上，制造和设计的滤波器在实际应用中存在着误差和偏差，因此需要通过实验或仿真等方式，得到滤波器的实际传递函数，以验证滤波器是否满足预期效果。
3.计算滤波器的群延迟：滤波器引入的群延迟会导致信号的相位变化，影响系统的整体性能，因此需要计算滤波器的群延迟，并尽可能地减小群延迟。
4.根据设计要求计算滤波器的阻抗、带宽等参数：根据所需的滤波效果，计算合适的阻抗、带宽、截止频率等参数，以满足设计要求。
总之，滤波器的设置原则和相关计算需要综合考虑滤波器的类型、参数、阶数、输入输出阻抗以及实际应用情况，经过合理的设计和计算，可以有效地提高滤波器的性能，从而提高系统的整体性能。
在使用滤波器的过程中，除了设置原则和相关计算以外，还需要进行一系列的优化和调试，以满足应用实际需求。
滤波器的优化和调试：1.选择合适的滤波器结构：滤波器的结构会影响滤波器的效果和计算复杂度，可以根据实际需求选择合适的结构，如IIR（无限冲激响应）滤波器、FIR（有限冲激响应）滤波器、卷积神经网络滤波器等。
