气体气缸的工作原理
气缸工作原理

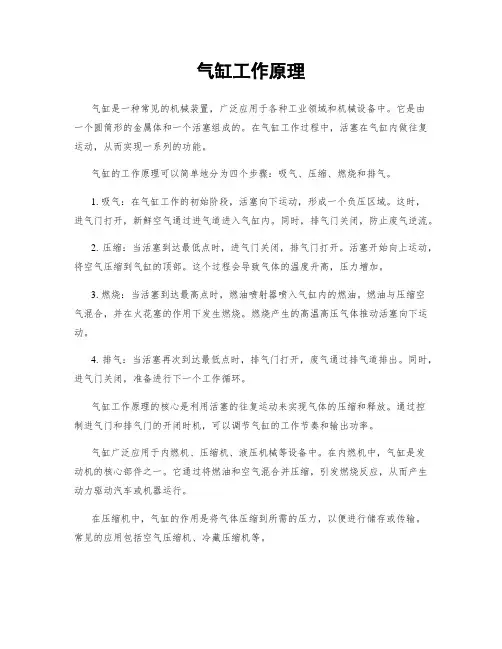

气缸工作原理气缸是一种常见的机械装置，广泛应用于各种工业领域和机械设备中。
它是由一个圆筒形的金属体和一个活塞组成的。
在气缸工作过程中，活塞在气缸内做往复运动，从而实现一系列的功能。
气缸的工作原理可以简单地分为四个步骤：吸气、压缩、燃烧和排气。
1. 吸气：在气缸工作的初始阶段，活塞向下运动，形成一个负压区域。
这时，进气门打开，新鲜空气通过进气道进入气缸内。
同时，排气门关闭，防止废气逆流。
2. 压缩：当活塞到达最低点时，进气门关闭，排气门打开。
活塞开始向上运动，将空气压缩到气缸的顶部。
这个过程会导致气体的温度升高，压力增加。
3. 燃烧：当活塞到达最高点时，燃油喷射器喷入气缸内的燃油。
燃油与压缩空气混合，并在火花塞的作用下发生燃烧。
燃烧产生的高温高压气体推动活塞向下运动。
4. 排气：当活塞再次到达最低点时，排气门打开，废气通过排气道排出。
同时，进气门关闭，准备进行下一个工作循环。
气缸工作原理的核心是利用活塞的往复运动来实现气体的压缩和释放。
通过控制进气门和排气门的开闭时机，可以调节气缸的工作节奏和输出功率。
气缸广泛应用于内燃机、压缩机、液压机械等设备中。
在内燃机中，气缸是发动机的核心部件之一。
它通过将燃油和空气混合并压缩，引发燃烧反应，从而产生动力驱动汽车或机器运行。
在压缩机中，气缸的作用是将气体压缩到所需的压力，以便进行储存或传输。
常见的应用包括空气压缩机、冷藏压缩机等。
在液压机械中，气缸通常与液压系统配合使用，通过液压力来驱动活塞运动，实现机械的工作过程。
例如，液压缸可以用于推动液压挖掘机的臂杆，提供强大的推力和抓取能力。
总结起来，气缸的工作原理是通过活塞的往复运动来实现气体的压缩和释放。
它在各种机械设备中扮演着重要的角色，应用广泛。
了解气缸的工作原理有助于我们更好地理解和应用这一机械装置。
气缸工作原理介绍
⽓缸⼯作原理介绍缸⼯作原理介绍⼀、单作⽤⽓缸单作⽤⽓缸只有⼀腔可输⼊压缩空⽓，实现⼀个⽅向运动。
其活塞杆只能借助外⼒将其推回；通常借助于弹簧⼒，膜⽚张⼒，重⼒等。
单作⽤⽓缸的特点是：1)仅⼀端进(排)⽓，结构简单，耗⽓量⼩。
2)⽤弹簧⼒或膜⽚⼒等复位，压缩空⽓能量的⼀部分⽤于克服弹簧⼒或膜⽚张⼒，因⽽减⼩了活塞杆的输出⼒。
3)缸内安装弹簧、膜⽚等，⼀般⾏程较短；与相同体积的双作⽤⽓缸相⽐，有效⾏程⼩⼀些。
4)⽓缸复位弹簧、膜⽚的张⼒均随变形⼤⼩变化，因⽽活塞杆的输出⼒在⾏进过程中是变化的。
由于以上特点，单作⽤活塞⽓缸多⽤于短⾏程。
其推⼒及运动速度均要求不⾼场合，如⽓吊、定位和夹紧等装置上。
单作⽤柱塞缸则不然，可⽤在长⾏程、⾼载荷的场合。
⼆、双作⽤⽓缸双作⽤⽓缸指两腔可以分别输⼊压缩空⽓，实现双向运动的⽓缸。
其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和⾮缓冲式等。
此类⽓缸使⽤最为⼴泛。
1)双活塞杆双作⽤⽓缸双活塞杆⽓缸有缸体固定和活塞杆固定两种。
缸体固定时，其所带载荷(如⼯作台)与⽓缸两活塞杆连成⼀体，压缩空⽓依次进⼊⽓缸两腔(⼀腔进⽓另⼀腔排⽓)，活塞杆带动⼯作台左右运动，⼯作台运动范围等于其有效⾏程s的3倍。
安装所占空间⼤，⼀般⽤于⼩型设备上。
活塞杆固定时，为管路连接⽅便，活塞杆制成空⼼，缸体与载荷(⼯作台)连成⼀体，压缩空⽓从空⼼活塞杆的左端或右端进⼊⽓缸两腔，使缸体带动⼯作台向左或向左运动，⼯作台的运动范围为其有效⾏程s的2倍。
适⽤于中、⼤型设备。
双活塞杆⽓缸因两端活塞杆直径相等，故活塞两侧受⼒⾯积相等。
当输⼊压⼒、流量相同时，其往返运动输出⼒及速度均相等。
2)缓冲⽓缸对于接近⾏程末端时速度较⾼的⽓缸，不采取必要措施，活塞就会以很⼤的⼒(能量)撞击端盖，引起振动和损坏机件。
为了使活塞在⾏程末端运动平稳，不产⽣冲击现象。
在⽓缸两端加设缓冲装置，⼀般称为缓冲⽓缸。
其⼯作原理是：当活塞在压缩空⽓推动下向右运动时，缸右腔的⽓体经柱塞孔4及缸盖上的⽓孔8排出。
气缸的工作原理
气缸的工作原理气缸是一种常见的机械装置，广泛应用于各种工业领域。
它的工作原理是基于气体力学和热力学原理，通过气体的压力和容积变化来实现机械运动。
气缸通常由气缸筒、活塞、活塞杆、密封件和进气/排气口等组成。
下面将详细介绍气缸的工作原理。
1. 压缩冲程：在气缸的压缩冲程中，气缸筒内的气体被压缩。
当活塞向上移动时，气缸筒内的容积减小，导致气体的压力增加。
这是由于活塞在上升过程中将气体挤压在一起，使气体分子之间的碰撞频率增加，从而增加了气体的压力。
2. 燃烧冲程：在气缸的燃烧冲程中，混合气体被点火燃烧。
当活塞接近上止点时，点火系统将点火火花发送到气缸中的混合气体中，引发燃烧。
燃烧产生的高温和高压气体推动活塞向下运动，同时释放出能量。
3. 排气冲程：在气缸的排气冲程中，燃烧产生的废气被排出。
当活塞向上移动时，废气通过排气口排出气缸。
这是通过打开排气门或排气阀来实现的，使废气从气缸中流出。
4. 进气冲程：在气缸的进气冲程中，新鲜空气被吸入。
当活塞接近下止点时，进气门或进气阀打开，允许新鲜空气进入气缸。
这样，气缸内的压力降低，形成负压，使空气被吸入。
以上是气缸的基本工作原理。
在实际应用中，气缸通常与其他机械装置配合使用，如活塞发动机、液压系统等。
不同类型的气缸有不同的结构和工作方式，但其基本原理都是利用气体的压力和容积变化来实现机械运动。
需要注意的是，气缸的工作原理中涉及到的压力、温度、容积等参数会受到多种因素的影响，如气缸的设计、材料、工作环境等。
因此，在实际应用中，需要根据具体情况进行合理设计和调整，以确保气缸的正常工作和性能。
希望以上内容能够详细解答您关于气缸工作原理的疑问。
如有其他问题，请随时提问。
气缸的作用和原理
气缸的作用和原理气缸是很多机械设备、发动机中常见的部件，其作用是将压缩气体的能量转化为机械能，从而驱动其他部件运动。
气缸的原理主要包括气缸的工作过程、构造和压力作用等方面，下文将详细介绍。
1.转化能量：气缸通过将高压气体进行膨胀作功，将膨胀的功转化为机械能，从而为机械设备提供驱动力。
例如，在内燃发动机中，气缸将高压气体的能量转化为活塞的往复运动，进而带动曲轴旋转，实现引擎的工作。
2.控制物体运动：气缸可以通过控制进气和排气的开关，来控制活塞的运动，从而使被驱动物体实现特定的运动轨迹和速度。
在一些机械装置中，气缸可以将既定运动规律的压缩空气输出，实现物体的正反转、上下运动等。
3.压力传递：气缸可以提供较高的输出压力，用于推动和压实物体。
例如，气动锤、气动钻等工具常用气缸提供的高压气体驱动，通过敲击或旋转来完成特定的工作任务。
气缸的原理：气缸的工作原理主要体现在气体的压力作用、密封性以及活塞和气缸体的相对运动等方面。
1.压力作用：气缸内部通过压缩空气或其他气体，使气体处于一定的压力状态。
通过控制进气和排气的开关，可以调节气缸内气体的压力大小和变化规律。
在内燃发动机中，定期进行进气、压缩、点火和排气等工作过程，使气缸内的燃料和空气混合物爆炸产生高温高压气体。
2.密封性：为了保证气缸内部的压力不会泄漏，气缸需要具备良好的密封性。
气缸内设置了活塞和缸套，活塞与缸套之间形成间隙，通过气缸盖和活塞环等部件的密封，使压缩气体不会在活塞和缸套之间泄漏。
同时，气缸底部为了将活塞与销轴上的连杆连接，需设置气缸底面和连杆的连接孔，这种连接孔也需要具备较好的密封性。
3.活塞与气缸体的相对运动：气缸内部活塞可相对于气缸体实现往复直线运动。
活塞通过链接活塞销和连杆传递动力。
进气期和排气期，活塞位于上死点；压缩期和爆炸推动活塞向下运动，从而旋转曲轴。
在工作过程中，气缸不断地进行气体压缩和膨胀的往复运动。
当气缸处于膨胀状态时，气体推动活塞产生力，力通过连杆传递给被驱动物体；而当气缸处于压缩状态时，活塞由被驱动物体的力推动向气缸内压缩气体。
气缸的工作原理
气缸的工作原理
气缸的工作原理是利用气体压力的变化来产生机械运动或者输出功。
气缸通常由筒体、活塞、活塞杆和气缸盖组成，其中筒体内部分为上下两个相对的腔室。
活塞紧密地安装在筒体内，活塞杆与活塞相连贯通整个气缸。
当压缩空气通过气缸进入下腔室时，它会推动活塞向上运动。
同时，上腔室的气体通过排气阀或排气孔排出。
通过改变进气和排气的位置，可以控制气体在气缸内部的流动方向和速度。
当气压作用在活塞上方时，由于活塞的面积较小，压力会产生一个向下的力，反过来推动活塞向下移动。
而当气压作用在活塞下方时，由于活塞的面积较大，压力会产生一个向上的力，推动活塞向上移动。
可以利用气缸的上下运动来驱动其他机械部件，如传动杆、连杆等。
这样，气缸可以产生直线运动，实现工作物体的推拉、举升、旋转等。
通过控制气体的进出和活塞的运动状态，可以实现气缸的工作效果的控制和调节。
气动气缸工作原理
气动气缸工作原理
气动气缸是一种将压缩空气能量转化为机械能的装置。
其工作原理主要涉及压缩空气的进入和排出以及活塞的运动。
以下是气动气缸的工作原理：
1. 压缩空气的进入：气动气缸通常与压缩空气供应系统相连，通过阀门将压缩空气引入气缸内部。
当阀门打开时，压缩空气经过进气口进入气缸内。
2. 活塞运动：气缸内部有一个与气缸壁紧密配合的活塞。
当压缩空气进入气缸时，气体会推动活塞向前运动。
活塞通过与连杆的连接，将机械能传递给其他零部件或执行器。
3. 压缩空气的排出：当压缩空气推动活塞运动完成后，阀门关闭，阻止新的空气进入。
此时，通过排气口将气缸内的压缩空气排出。
排气过程中，活塞会向后运动，将气缸内部的空气排出。
4. 循环运行：气动气缸可以反复循环工作，通过控制压缩空气的进入和排出，控制活塞的运动。
通常通过气源系统中的电磁阀或手动控制阀来实现对气缸的操作。
总结起来，气动气缸工作原理是通过压缩空气的进入和排出，推动活塞的运动，将压缩空气能量转化为机械能。
这种装置在自动化控制系统和工业生产中得到广泛应用。
气缸工作原理
气缸工作原理
气缸工作是指通过气体的压缩和膨胀来产生动力的一种装置。
气缸通常由一个活塞和一个固定在气缸内的缸体组成。
工作原理如下：
1. 进气阶段：当气缸内的活塞向下移动时，气缸顶部的进气阀门打开，允许空气或混合气体进入气缸。
这个过程的目的是将可燃物质引入到气缸，为后续的燃烧提供燃料。
2. 压缩阶段：当活塞到达最低点后，开始上升。
上升过程中，进气阀门关闭，此时气缸内的容积减小，空气被压缩。
由于理想气体状态方程的作用，气体的压力会随着体积的减小而增加。
在这个过程中，压缩气体的温度也会增加。
3. 燃烧阶段：当活塞到达最高点时，进气和排气阀门同时关闭。
此时，一个火花塞产生的火花引燃压缩气体，引起爆炸。
爆炸产生的高温和高压气体推动活塞向下移动，并通过连杆传递动力。
4. 排气阶段：随着活塞向下移动，活塞下方的排气阀门打开，将燃烧产生的废气排出气缸。
排气完成后，活塞再次向上移动，进入下一个工作循环。
通过不断重复上述的工作循环，气缸能够不断地产生动力。
气缸广泛应用于内燃机、压缩机和液压系统等领域，是许多机械设备中不可或缺的重要部件。
气缸工作原理介绍_图文
气缸的工作原理
图10 普通型冲击气缸的工作原理 1— 蓄气缸；2—中盖；3—排气孔；4—喷气口；5—活塞
气缸的工作原理
• 第四阶段：弹跳段。在冲击段之后，从能量观点来说，蓄气缸腔内压力
能转化成活塞动能，而活塞的部分动能又转化成有杆腔的压力能，结果造成有 杆腔压力比蓄气-无杆腔压力还高，即形成“气垫”，使活塞产生反向运动，结果 又会使蓄气-无杆腔压力增加，且又大于有杆腔压力。如此便出现活塞在缸体内 来回往复运动—即弹跳。直至活塞两侧压力差克服不了活塞阻力不能再发生弹 跳为止。待有杆腔气体由A排空后，活塞便下行至终点。
杆腔压力下降，直到下列力平衡方程成立时，活塞才开始移动。
气缸的工作原理
式中 d——中盖喷气口直径（m）； p30——活塞开始移动瞬时蓄气缸腔内压力（绝对压力）（Pa）； p20——活塞开始移动瞬时有杆腔内压力（绝对压力）（Pa）； G——运动部件（活塞、活塞杆及锤头号模具等）所受的重力（N）； D——活塞直径（m）； d1——活塞杆直径（m）； Fƒ0——活塞开始移动瞬时的密封摩擦力（N）。
图5并联型气-液阻尼缸 1—液压缸；2—气缸
气缸的工作原理
• 按调速特性可分为：
1）慢进慢退式； 2）慢进快退式； 3）快进慢进快退式。 其调速特性及应用见表1。 就气-液阻尼缸的结构而言，尚可分为多种形式：节流阀、单向阀单独设置或 装于缸盖上；单向阀装在活塞上（如挡板式单向阀）；缸壁上开孔、开沟槽、 缸内滑柱式、机械浮动联结式、行程阀控制快速趋近式等。活塞上有挡板式单 向阀的气-液阻尼缸见图6。活塞上带有挡板式单向阀，活塞向右运动时，挡板离 开活塞，单向阀打开，液压缸右腔的油通过活塞上的孔（即挡板单向阀孔）流 至左腔，实现快退，用活塞上孔的多少和大小来控制快退时的速度。活塞向左 运动时，挡板挡住活塞上的孔，单向阀关闭，液压缸左腔的油经节流阀流至右 腔（经缸外管路）。调节节流阀的开度即可调节活塞慢进的速度。其结构较为
气缸的工作原理(二)2024
气缸的工作原理（二）引言概述：气缸是内燃机、压缩机和一些液压系统中重要的工作元件，在这些系统中起到转动机械和传递动力的作用。
本文将进一步探讨气缸的工作原理，包括工作过程、关键部件和一些常见问题。
正文内容：第一大点：气缸的工作过程1. 压缩过程：气缸在上行程时，气缸内的气体受到活塞的压缩，使其体积减小，从而增加气体的压力。
2. 爆发过程：当活塞达到上止点时，点火系统将点燃压缩气体，使气体发生爆炸反应，释放出大量的能量。
3. 排气过程：在下行程时，活塞将废气从气缸中排出，为下一次压缩提供空间和清除废气。
第二大点：气缸的关键部件1. 活塞：作为气缸内部上下移动的关键部件，与气缸壁形成密封空间，承受气体压力和传递动力。
2. 活塞环：安装在活塞上的环形零件，起到密封气缸与活塞之间的空间，减少燃气泄漏，同时也减少摩擦损失。
3. 气缸套：作为活塞运动的外壁，提供了活塞的导向作用，同时也能够承受气体压力和温度。
4. 活塞销：将活塞与连杆连接，传递活塞的上下运动，承受气体压力和惯性力。
5. 气缸盖：覆盖在气缸顶端，与气缸组成密封空间，支撑点火系统和排气系统。
第三大点：气缸的常见问题1. 气缸漏气：气缸活塞环磨损、气缸套磨损或密封圈老化等问题可能导致气缸漏气，降低内部气压。
2. 活塞卡死：气缸壁与活塞配合间隙过紧、润滑不良或活塞材料问题等原因可能导致活塞卡死，阻碍气缸正常工作。
3. 气缸冷却不良：气缸过热或冷却系统故障可能导致气缸冷却不良，影响气体压缩性能和气缸寿命。
4. 油污积聚：由于燃烧产生的气体和润滑油的混合物可能会沉积在气缸壁和活塞环上，阻碍活塞的正常运动和密封。
第四大点：气缸的维护方法1. 定期检查活塞环和气缸套的磨损情况，及时更换磨损严重的零件。
2. 检查活塞与气缸壁的配合间隙，确保活塞的顺畅运动。
3. 注意润滑油的使用和更换，保持活塞与气缸的良好润滑。
4. 定期清洁气缸内的沉积物，防止积聚油污影响气缸的正常工作。
气体气缸的工作原理
气体气缸的工作原理气体气缸是一种将气体能转化为机械能的装置，常用于工业自动化和机械设备中。
气体气缸的工作原理是基于气体的压力能和体积变化的关系。
气缸通常由活塞、缸体、密封件和连接件等组成。
活塞是气缸中主要的运动部件，其在气缸内进行往复运动。
缸体则是用来容纳气体和支撑活塞的壳体。
密封件用于确保气缸内部气体不泄漏，并保持活塞的密封性。
连接件则将气缸与其他部件连接在一起，使其能够完成所需的任务。
第一个阶段是吸气阶段。
当气缸工作开始时，活塞开始向后移动，同时在活塞后端空出一定的容积。
这时，气缸后端的压力会降低，而前端与外部的环境气压持平。
由于压差作用，外部空气流入气缸，填满活塞后端的空腔，完成吸气过程。
吸气过程可以通过气缸的进气阀来实现。
第二个阶段是压缩阶段。
当活塞后退到一定位置后，进气阀关闭，并且活塞继续向后移动，将气体压缩在活塞和缸体之间的空腔中。
活塞向后移动，空气受到一定的约束，气体压力随着活塞的运动而增大。
这个阶段是将气体能转化为压力能的过程。
第三个阶段是放气阶段。
当活塞达到最大后倒挡，继续移动向前，此时气缸后端的压力会高于前端的气压。
这时，气缸的放气阀会打开，从而允许气体流出气缸。
在此过程中，气缸的压力随着活塞的移动而逐渐降低。
放气过程可以通过放气阀来实现。
第四个阶段是返程阶段。
当活塞前进到一定位置时，放气阀关闭，继续向前移动。
同时，进气阀打开，允许气体重新进入活塞后端的空腔，为下一个工作周期做准备。
这个阶段可以看作是吸气阶段的逆过程。
通过以上四个阶段的循环，气体气缸可以实现往复运动，并将气体能转化为机械能。
工作原理简单而有效，因此得到了广泛应用。
根据气缸的结构和特点不同，气缸的用途也会有所差异，例如用于推动机械臂的运动、控制阀门的开关、驱动气动工具等。
总之，气体气缸是一种通过气体压力的变化，将气体能转化为机械能的装置。
它在自动化和机械设备中具有广泛的应用，实现了气动系统的控制和驱动。
气缸的结构原理和作用
气缸得结构及基本原理一、气缸气缸种类气压传动中将压缩气体得压力能转换为机械能得气动执行元件。
气缸有作往复直线运动得与作往复摆动得两类。
作往复直线运动得气缸又可分为单作用、双作用、膜片式与冲击气缸4种。
①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它得密封性能好,但行程短。
④冲击气缸:这就是一种新型元件。
它把压缩气体得压力能转换为活塞高速(10～20米／秒)运动得动能,借以作功。
冲击气缸增加了带有喷口与泄流口得中盖。
中盖与活塞把气缸分成储气腔、头腔与尾腔三室。
它广泛用于下料、冲孔、破碎与成型等多种作业。
作往复摆动得气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴作摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸与步进气缸等。
二、气缸得作用:将压缩空气得压力能转换为机械能,驱动机构作直线往复运动、摆动与旋转运动。
三、气缸得分类:直线运动往复运动得气缸、摆动运动得摆动气缸、气爪等。
四、气缸得结构:气缸就是由缸筒、端盖、活塞、活塞杆与密封件组成,其内部结构如图所示:五、SMC气缸原理图(1)缸筒缸筒得内径大小代表了气缸输出力得大小。
活塞要在缸筒内做平稳得往复滑动,缸筒内表面得表面粗糙度应达到Ra0、8um。
对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力与磨损,并能防止锈蚀。
缸筒材质除使用高碳钢管外,还就是用高强度铝合金与黄铜。
小型气缸有使用不锈钢管得。
带磁性开关得气缸或在耐腐蚀环境中使用得气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。
SMC CM2气缸活塞上采用组合密封圈实现双向密封,活塞与活塞杆用压铆链接,不用螺母。
(2)端盖端盖上设有进排气通口,有得还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈与防尘圈,以防止从活塞杆处向外漏气与防止外部灰尘混入缸内。
标准气缸原理
标准气缸原理
气缸是一种常见的工作机构，广泛应用于各个领域中。
气缸的工作原理主要包括如下几个方面：
1. 引入气体：气缸通过气源引入压缩空气或其他气体。
气体通过气缸的进气口进入气缸内部。
2. 压缩气体：气缸内部的活塞随着气体的压入而向一定方向移动，从而压缩气体。
气缸的进气孔通常与气缸的后腔相连，而气缸的前腔则与出气孔相连。
3. 排放气体：当气缸内的压缩气体达到一定压力后，气缸的出气孔打开，气体从气缸内排出。
此时，气缸的活塞会向相反的方向移动，将压缩气体推出。
4. 控制活塞运动：气缸的活塞运动可通过控制气源的压力和气源的供给方式来实现。
通过合理控制气源的压力和供气方式，可以控制气缸活塞的运动速度和力的大小。
5. 应用举例：气缸在工业自动化中有着广泛的应用。
例如，在自动生产线上，气缸可以驱动工件夹具进行定位和夹持；在机械加工中，气缸可以用于驱动切削工具进行切削和加工操作。
此外，气缸还可以用于控制阀门的开关，实现流体介质的控制和输送等功能。
综上所述，气缸是通过引入气体、压缩气体、排放气体和控制
活塞运动来实现各种工作任务的机械装置。
其工作原理简单而有效，使其成为工业领域中不可或缺的基本组件之一。
气动气缸工作原理
气动气缸工作原理
气动气缸是一种利用压缩空气或气体作为动力源，通过控制气体的进出和压力的变化，使气缸内的活塞来回运动的装置。
其工作原理如下：
1. 气源供应：通过管道将压缩空气或气体输送至气动气缸的气源接口。
2. 气源控制：通过阀门、控制器等控制装置，对气源的进出进行调节和控制，以实现气缸的工作。
3. 活塞运动：当气源进入气缸内部时，气压作用于气缸内的活塞上，使活塞向一个方向推动。
当气源停止供应或排气阀打开时，气压减小或消失，反作用力使活塞返回原位。
4. 密封和润滑：气缸内设有密封件，用于确保气源不泄漏，并减小摩擦阻力。
为了保持活塞与气缸内壁的良好运动，通常需要对气缸进行润滑。
5. 系统控制：通过控制气源、阀门和其他装置的开启和关闭，可以实现对气缸的运动速度、位置和力的控制。
总之，气动气缸通过控制气源进出和气压变化，使活塞产生往复运动，从而实现对机械设备的驱动和控制。
气缸是什么工作原理
气缸是什么工作原理
气缸是一种常见的机械装置，用于将气体或液体转化为机械能。
它的工作原理基于波动力学原理，具体可以分为以下几个步骤：
1. 充气/充液：气缸的一端通过进气阀或进液口接收并充满气
体或液体。
同时，另一端的排气阀或出液口关闭，保持密封。
2. 压缩/推动：在充满气体或液体后，进气阀或进液口关闭，
排气阀或出液口打开。
这会导致气体或液体受到压力增加，产生向外推动的力。
这样的力通过柱塞或活塞传递给连杆。
3. 动力转移：推动力通过连杆传递到曲轴，曲轴将线性运动转化为旋转运动。
4. 排气/排液：Completes a full cycle. At the end of the cycle, the exhaust valve or outlet for fluid opens, allowing the compressed
gas or liquid to be released. Meanwhile, the intake valve or inlet closes to prepare for the next cycle.
气缸常用于内燃机、气动机械、液压机械以及液压刹车系统等领域。
通过不断重复上述工作原理，气缸可以反复进行往复运动，提供持续的机械能。
气缸工作原理
气缸工作原理
气缸是一种常见的机械装置，用于将压缩空气或气体转化为机械能。
它能将气体的压力转化为运动能，并且在许多工业和机械应用中发挥着重要作用。
气缸的工作原理可以分为四个基本步骤：进气、压缩、爆发和排出。
进气过程是通过气缸的进气阀开启，允许气体进入气缸。
进气阀会在正压作用下开启，而在负压作用下关闭，从而实现进气。
然后，气缸的活塞开始向上移动，将气体压缩至一定程度。
在此过程中，气缸的排气阀关闭，防止气体逆流。
当气缸的活塞到达最高点时，爆发发生，即点火系统会引燃混合气体，产生爆炸，将压力转化为机械能。
最后，排气阀开启，将废气排出气缸，活塞向下移动，准备进行下一次工作循环。
气缸的工作原理基于压力差，即气体从高压区域向低压区域移动。
通过不断的循环过程，气缸能够实现连续的机械运动。
为了确保气缸的正常工作，需要准确控制进气、放气和点火的时机和顺序。
气缸的应用非常广泛，例如在内燃机中，气缸用于将燃料混合物压缩，引发爆炸，并将产生的能量转化为活塞的运动能。
在液压系统中，气缸用于转换液压能为机械能，实现各种运动控制。
此外，在工业生产中，气缸还可以用于夹持、推动、拉动等各种操作。
总之，气缸通过压力差将气体压缩和转化为机械能，实现各种
机械运动。
它在多个领域中发挥着重要的作用，并且具有较高的效率和可靠性。
单杆双作用气缸的工作原理
单杆双作用气缸是一种常见的气动执行元件，常用于工业自动化领域。
它能够实现双向运动，即在气压的作用下能够在两个方向上执行工作。
以下是单杆双作用气缸的工作原理：
1.气源供给：单杆双作用气缸需要通过气源供给，通常是压缩空气。
气源通过气缸的进气口进入气缸的气腔内。
2.气腔分隔：单杆双作用气缸的气腔被一个活塞（也称为活塞杆）分隔成两个部分，分别是气源侧和排气侧。
3.工作过程：
向前运动：当气源侧被通入压缩空气时，气腔内的压力增加，推动活塞杆向前运动。
这时，气缸的排气侧被开放，排出气腔内的气体。
活塞杆的前端可以连接负载，从而完成向前的工作。
向后运动：当气源侧被通入排气或释放压力时，气腔内的气压降低。
同时，气缸的排气侧被关闭，气源侧被连接。
由于气腔内的气压低于外部大气压，外部大气压将活塞杆向后推动，完成向后的工作。
4.反复循环：单杆双作用气缸可以通过周期性地控制气源的通断来实现反复的运动循环。
通过控制气源的状态，可以实现气缸的前后来回运动。
单杆双作用气缸的工作需要一个控制系统来管理气源的供给和排气，通常使用气控阀来实现。
这种气缸广泛应用于自动化生产线、机械装置、输送系统等各种工业领域，以实现直线运动控制。
气缸的结构原理和作用
气缸的结构及基本原理一、气缸-气缸种类气压传动中将压缩气体的压力能转换为机械能的气动执行元件。
气缸有作往复直线运动的和作往复摆动的两类。
作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10～20米／秒)运动的动能，借以作功。
冲击气缸增加了带有喷口和泄流口的中盖。
中盖和活塞把气缸分成储气腔、头腔和尾腔三室。
它广泛用于下料、冲孔、破碎和成型等多种作业。
作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
二、气缸的作用：将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。
三、气缸的分类：直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。
四、气缸的结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件组成，其内部结构如图所示：五、SMC气缸原理图（1）缸筒缸筒的内径大小代表了气缸输出力的大小。
活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。
对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。
缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。
小型气缸有使用不锈钢管的。
带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
（2）端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
自动化气缸工作原理
自动化气缸工作原理
自动化气缸是指能够根据预设的指令自主工作的一种气动执行器。
它的工作原理主要包括以下几个步骤：
1. 压缩空气供给：气缸工作需要压缩空气作为能源。
通过一个气源供应系统，将气体从压缩空气源中引入，然后经过减压阀和过滤器进行调节和过滤，最后将减压后的空气送入气缸。
2. 气缸进气：当气缸接收到压缩空气后，通过进气阀控制气缸的进气口，将空气进入气缸的气室中。
3. 活塞运动：在气室中的活塞会受到压力差的作用，产生相应的运动。
当气室的压力大于外部环境时，活塞会向外推动，当气室的压力小于外部环境时，活塞会向内拉动。
4. 指令控制：通过一个控制系统，向气缸发送指令，控制气缸的工作模式和运动方向。
常见的控制方式有电磁阀控制、PLC 控制和计算机控制等。
5. 位置反馈：为了确保气缸的稳定工作，通常需要在气缸上安装位置传感器，用于实时检测活塞的位置，并将反馈信号发送给控制系统，以便调整气缸的工作状态。
总的来说，自动化气缸通过将压缩空气引入气缸，利用活塞的运动来产生力和位移，从而实现各种工业自动化的动作需求。
其工作原理基于压缩空气的力学原理，通过控制系统的指令和反馈调节，实现精确的位置控制和动作控制。
festo气缸工作原理
festo气缸工作原理
Festo气缸是使用气压推动活塞运动的设备，其工作原理如下：
1. 气源供应：气缸工作需要气源供应，通常由气压系统提供。
气压系统包括气源、压缩机、分配器和管道等。
2. 气源进入：气缸通过进气口将气源引入气缸内部，进入气缸的气压能量将用于推动活塞。
3. 活塞运动：气源进入气缸后，由于气压差异，活塞将被推动运动。
当气源进入气缸的一侧时，活塞将向另一侧移动，推动负载的运动。
4. 活塞停止：当气源停止进入气缸后，活塞将停止运动，保持在特定位置。
5. 排气：当活塞到达所需位置时，需要排出部分气体，以维持稳定的气压。
排气可以通过气缸上的排气口或通过控制阀完成。
总之，Festo气缸的工作原理是通过气源供应将气压能量转化
为机械能，推动活塞运动，从而实现工作功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气缸的工作原理1.2.1 单作用气缸单作用气缸只有一腔可输入压缩空气，实现一个方向运动。
其活塞杆只能借助外力将其推回；通常借助于弹簧力，膜片张力，重力等。
其原理及结构见图42.2-2。
图42.2-2 单作用气缸1—缸体；2—活塞；3—弹簧；4—活塞杆；单作用气缸的特点是：1）仅一端进（排）气，结构简单，耗气量小。
2）用弹簧力或膜片力等复位，压缩空气能量的一部分用于克服弹簧力或膜片张力，因而减小了活塞杆的输出力。
3）缸内安装弹簧、膜片等，一般行程较短；与相同体积的双作用气缸相比，有效行程小一些。
4）气缸复位弹簧、膜片的张力均随变形大小变化，因而活塞杆的输出力在行进过程中是变化的。
由于以上特点，单作用活塞气缸多用于短行程。
其推力及运动速度均要求不高场合，如气吊、定位和夹紧等装置上。
单作用柱塞缸则不然，可用在长行程、高载荷的场合。
1.2.2 双作用气缸双作用气缸指两腔可以分别输入压缩空气，实现双向运动的气缸。
其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。
此类气缸使用最为广泛。
1）双活塞杆双作用气缸双活塞杆气缸有缸体固定和活塞杆固定两种。
其工作原理见图42.2-3。
缸体固定时，其所带载荷（如工作台）与气缸两活塞杆连成一体，压缩空气依次进入气缸两腔（一腔进气另一腔排气），活塞杆带动工作台左右运动，工作台运动范围等于其有效行程s的3倍。
安装所占空间大，一般用于小型设备上。
活塞杆固定时，为管路连接方便，活塞杆制成空心，缸体与载荷（工作台）连成一体，压缩空气从空心活塞杆的左端或右端进入气缸两腔，使缸体带动工作台向左或向左运动，工作台的运动范围为其有效行程s的2倍。
适用于中、大型设备。
图42.2-3 双活塞杆双作用气缸a）缸体固定；b）活塞杆固定1—缸体；2—工作台；3—活塞；4—活塞杆；5—机架双活塞杆气缸因两端活塞杆直径相等，故活塞两侧受力面积相等。
当输入压力、流量相同时，其往返运动输出力及速度均相等。
2）缓冲气缸对于接近行程末端时速度较高的气缸，不采取必要措施，活塞就会以很大的力（能量）撞击端盖，引起振动和损坏机件。
为了使活塞在行程末端运动平稳，不产生冲击现象。
在气缸两端加设缓冲装置，一般称为缓冲气缸。
缓冲气缸见图42.2-4，主要由活塞杆1、活塞2、缓冲柱塞3、单向阀5、节流阀6、端盖7等组成。
其工作原理是：当活塞在压缩空气推动下向右运动时，缸右腔的气体经柱塞孔4及缸盖上的气孔8排出。
在活塞运动接近行程末端时，活塞右侧的缓冲柱塞3将柱塞孔4堵死、活塞继续向右运动时，封在气缸右腔内的剩余气体被压缩，缓慢地通过节流阀6及气孔8排出，被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量相平衡，即会取得缓冲效果，使活塞在行程末端运动平稳，不产生冲击。
调节节流阀6阀口开度的大小，即可控制排气量的多少，从而决定了被压缩容积（称缓冲室）内压力的大小，以调节缓冲效果。
若令活塞反向运动时，从气孔8输入压缩空气，可直接顶开单向阀5，推动活塞向左运动。
如节流阀6阀口开度固定，不可调节，即称为不可调缓冲气缸。
图42.2-4 缓冲气缸1—活塞杆；2—活塞；3—缓冲柱塞；4—柱塞孔；5—单向阀6—节流阀；7—端盖；8—气孔气缸所设缓冲装置种类很多，上述只是其中之一，当然也可以在气动回路上采取措施，达到缓冲目的。
1.2.3 组合气缸组合气缸一般指气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。
众所周知，通常气缸采用的工作介质是压缩空气，其特点是动作快，但速度不易控制，当载荷变化较大时，容易产生“爬行”或“自走”现象；而液压缸采用的工作介质是通常认为不可压缩的液压油，其特点是动作不如气缸快，但速度易于控制，当载荷变化较大时，采用措施得当，一般不会产生“爬行”和“自走”现象。
把气缸与液压缸巧妙组合起来，取长补短，即成为气动系统中普遍采用的气-液阻尼缸。
气-液阻尼缸工作原理见图42.2-5。
实际是气缸与液压缸串联而成，两活塞固定在同一活塞杆上。
液压缸不用泵供油，只要充满油即可，其进出口间装有液压单向阀、节流阀及补油杯。
当气缸右端供气时，气缸克服载荷带动液压缸活塞向左运动（气缸左端排气），此时液压缸左端排油，单向阀关闭，油只能通过节流阀流入液压缸右腔及油杯内，这时若将节流阀阀口开大，则液压缸左腔排油通畅，两活塞运动速度就快，反之，若将节流阀阀口关小，液压缸左腔排油受阻，两活塞运动速度会减慢。
这样，调节节流阀开口大小，就能控制活塞的运动速度。
可以看出，气液阻尼缸的输出力应是气缸中压缩空气产生的力（推力或拉力）与液压缸中油的阻尼力之差。
图42.2-5 气-液阻尼缸1—节流阀；2—油杯；3—单向阀；4—液压缸；5—气缸；6—外载荷气-液阻尼缸的类型有多种。
按气缸与液压缸的连接形式，可分为串联型与并联型两种。
前面所述为串联型，图42.2-6为并联型气-液阻尼缸。
串联型缸体较长；加工与安装时对同轴度要求较高；有时两缸间会产生窜气窜油现象。
并联型缸体较短、结构紧凑；气、液缸分置，不会产生窜气窜油现象；因液压缸工作压力可以相当高，液压缸可制成相当小的直径（不必与气缸等直径）；但因气、液两缸安装在不同轴线上，会产生附加力矩，会增加导轨装置磨损，也可能产生“爬行”现象。
串联型气-液阻尼缸还有液压缸在前或在后之分，液压缸在后参见图42.2-5，液压缸活塞两端作用面积不等，工作过程中需要储油或补油，油杯较大。
如将液压缸放在前面（气缸在后面），则液压缸两端都有活塞杆，两端作用面积相等，除补充泄漏之外就不存在储油、补油问题，油杯可以很小。
图42.2-6 并联型气-液阻尼缸1—液压缸；2—气缸按调速特性可分为：1）慢进慢退式；2）慢进快退式；3）快进慢进快退式。
其调速特性及应用见表42.2-3。
就气-液阻尼缸的结构而言，尚可分为多种形式：节流阀、单向阀单独设置或装于缸盖上；单向阀装在活塞上（如挡板式单向阀）；缸壁上开孔、开沟槽、缸内滑柱式、机械浮动联结式、行程阀控制快速趋近式等。
活塞上有挡板式单向阀的气-液阻尼缸见图42.2-7。
活塞上带有挡板式单向阀，活塞向右运动时，挡板离开活塞，单向阀打开，液压缸右腔的油通过活塞上的孔（即挡板单向阀孔）流至左腔，实现快退，用活塞上孔的多少和大小来控制快退时的速度。
活塞向左运动时，挡板挡住活塞上的孔，单向阀关闭，液压缸左腔的油经节流阀流至右腔（经缸外管路）。
调节节流阀的开度即可调节活塞慢进的速度。
其结构较为简单，制造加工较方便。
图42.2-8为采用机械浮动联接的快速趋近式气-液阻尼缸原理图。
靠液压缸活塞杆端部的T 形顶块与气缸活塞杆端部的拉钩间有一空行程s 1，实现空程快速趋近，然后再带动液压缸活塞，通过节流阻尼，实现慢进。
返程时也是先走空行程s 1，再与液压活塞一起运动，通过单向阀，实现快退。
调速方式 结构示意图 特性曲线 作用原理 应用双向节流调速在气-液阻尼缸的回油管路装设可调式节流阀，使活塞往复运动的速度可调并相同 适用于空行程及工作行程都较短的场合（s ＜20mm ）单向节流调速 将一单向阀和一节流阀并联在调速油路中。
活塞向右运动时，单向阀关闭，节流慢进；活塞向左运动时，单向阀打开，不经节流快退。
适用于空行程较短而工作行程较长的场合快速趋近单向节流调速将液压缸的ƒ点与α点用管路相通，活塞开始向右运动时，右腔油经由fgea 回路直接流入α端实现快速趋近，当活塞移过ƒ点，油只能经节流阀流入α端，实现慢进，活塞向左运动时，单向阀打开，实现快退。
由于快速趋近，节省了空程时间，提高了劳动生产率。
是各种机床、设备最常用的方式图42.2-7 活塞上有挡板式单向阀的气-液阻尼缸图42.2-8 浮动联接气-液阻尼缸原理图1—气缸；2—顶丝；3—T 形顶块；4—拉钩；5—液压缸图42.2-9 是又一种浮动联接气-液阻尼缸。
与前者的区别在于：T 形顶块和拉钩装设位置不同，前者设置在缸外部。
后者设置在气缸活塞杆内，结构紧凑但不易调整空行程s 1（前者调节顶丝即可方便调节s 1的大小）。
1.2.4 特殊气缸（1）冲击气缸图42.2-9 浮动联接气-液阻尼缸冲击气缸是把压缩空气的能量转化为活塞、活塞杆高速运动的能量，利用此动能去做功。
冲击气缸分普通型和快排型两种。
1）普通型冲击气缸普通型冲击气缸的结构见图42.2-10。
与普通气缸相比，此种冲击气缸增设了蓄气缸1和带流线型喷气口4及具有排气孔3的中盖2。
其工作原理及工作过程可简述为如下五个阶段（见图42.2-11）：第一阶段：复位段。
见图42.2-10和图42.2-11a ，接通气源，换向阀处复位状态，孔A 进气，孔B 排气，活塞5在压差的作用下，克服密封阻力及运动部件重量而上移，借助活塞上的密封胶垫封住中盖上的喷气口4。
中盖和活塞之间的环形空间C 经过排气小孔3与大气相通。
最后，活塞有杆腔压力升高至气源压力，蓄气缸内压力降至大气压力。
第二阶段：储能段。
见图42.2-10和图42.2-11b ，换向阀换向，B 孔进气充入蓄气缸腔内，A 孔排气。
由于蓄气缸腔内压力作用在活塞上的面积只是喷气口4的面积，它比有杆腔压力作用在活塞上的面积要小得多，故只有待蓄气缸内压力上升，有杆腔压力下降，直到下列力平衡方程成立时，活塞才开始移动。
式中 d ——中盖喷气口直径（m ）；p 30——活塞开始移动瞬时蓄气缸腔内压力（绝对压力）（Pa ）；p20——活塞开始移动瞬时有杆腔内压力（绝对压力）（Pa）；G——运动部件（活塞、活塞杆及锤头号模具等）所受的重力（N）；D——活塞直径（m）；d1——活塞杆直径（m）；Fƒ0——活塞开始移动瞬时的密封摩擦力（N）。
若不计式（42.2-1）中G和Fƒ0项，且令d=d1，，则当时，活塞才开始移动。
这里的p20、p30均为绝对压力。
可见活塞开始移动瞬时，蓄气缸腔与有杆腔的压力差很大。
这一点很明显地与普通气缸不同。
图42.2-10 普通型冲击气缸第三阶段：冲击段。
活塞开始移动瞬时，蓄气缸腔内压力p30可认为已达气源压力p s，同时，容积很小的无杆腔（包括环形空间C）通过排气孔3与大气相通，故无杆腔压力p10等于大气压力p a。
由于p a/p s大于临界压力比0.528，所以活塞开始移动后，在最小流通截面处（喷气口与活塞之间的环形面）为声速流动，使无杆腔压力急剧增加，直至与蓄气缸腔内压力平衡。
该平衡压力略低于气源压力。
以上可以称为冲击段的第I区段。
第I区段的作用时间极短（只有几毫秒）。
在第I区段，有杆腔压力变化很小，故第I区段末，无杆腔压力p1（作用在活塞全面积上）比有杆腔压力p2（作用在活塞杆侧的环状面积上）大得多，活塞在这样大的压差力作用下，获得很高的运动加速度，使活塞高速运动，即进行冲击。
在此过程B口仍在进气，蓄气缸腔至无杆腔已连通且压力相等，可认为蓄气-无杆腔内为略带充气的绝热膨胀过程。
