弱电工程施工流程和规范正式样本

合集下载

弱电工程项目施工流程

弱电工程项目施工流程

弱电工程项目施工流程第一篇:弱电工程项目施工流程弱电工程项目施工流程一、成立项目组项目中标之后,由该项目第一责任人即客户经理牵头,组织召开项目组成立专题会议,明确项目经理、项目预决算人员、工程施工现场负责人、子项负责人、商务协调、财务物流、行政资料管理、工程项目部等职能部门的具体负责人及各负责人的职责与权限,会后形成《XXX项目组成立会议纪要》。

二、现场勘查与施工前准备2.1项目经理在项目中标后应及时组织项目预决算人员、工程施工现场负责人、子项负责人、预选工队负责人等与施工密切相关的人员进入工程现场,对即将要施工的现场作详细的勘查,过程中应尽可能地将与施工密切相关的问题及需要注意的事项作详细的记录,并填写《弱电工程项目现场勘查表》;2.2 看完现场后第一时间协调甲方、监理方、总包方等各方关系并交换联络方式;落实施工总工期、进度要求、是否具备进场条件、水电及作业环境是否已适合施工、施工进场顺序及施工人员食宿条件等,并开始填写《施工日志》、按时参加工地所需的各种会议并作好记录。

三、施工进场条件:1)中标通知书是否已领取;2)施工合同是否已签定;3)各方(甲方、监理方、设计方、造价控制、其他各相关配合施工队伍)的相关负责人及联系方式是否已具备;4)以上各方负责人是否已进行第一次沟通协调,并梳理好配合关系;5)工程施工所需要交给甲方及监理方的资料是否齐全;四、入场前需要上交的资料:a.施工方的三大证(营业执照正本复印件、税务登记证、机构代码证)复印件各一份b.弱电工程专业项目承建资质证复印件各一份;c.工程施工人员施工资质证(项目经理资质证、预算员,施工员,质检员,安全员,材料员、资料员)复印件各一份;d.《施工组织设计方案》三份,应附《施工组织设计方案报审表》及《工程施工进度计划表》各三份;e.《施工合同》和招标清单复印件(有的不用);f.《图纸会审记录》六份,各方(甲方、设计方、监理方、造价方、施工方)是否已签署确认;g.材料品牌(材料品牌样品及检测报告,报验清单)是否已送样给监理及甲方审核确认;h.《与其他各专业队伍配合请求联系函》是否已上报甲方与监理;6)内部的工程项目施工实际工程量预算清单是否已上交公司审核,项目施工技术要求是否已编写完毕;项目工程师是否已对工程项目的系统架构熟悉;7)施工队伍是否已选定,并进行必要的技术交底、安全施工培训是否已完成;8)与我方配合关系密切的专业队伍是否谈妥配合费用及水电费用,其他专业配合队队伍的配合关系是否已再次确认顺畅;9)施工作业现场是否已具备我方施工作业的条件;现场材料仓库或临时存放点是否选定;10)项目所需的材料是否已询价完毕并已下达订购单;以上1)——10)项已全部落实,则已具备进场施工的条件,可以向监理方申请下达开工令(我方报开工申请表及开工报告给监理方审批);第二篇:智能化弱电工程项目操作流程(模版)项目操作流程编号:2012-06-11一、项目成本核计1、由商务设计部、采购部、工程部共同核出项目的初步成本作为最基本考核标准; 1.1、商务设计部核对前期商务费用计入项目成本;1.2、设计部与工程部核对项目初步清单数量(可作为施工队工作清单);1.3、采购部、商务设计部、工程部共同核对初步成本造价,作为项目实施成本控制的蓝本; 1.4、采购部要列出各系统设备大致采购周期抄送工程部备案; 1.5、施工费用由总经理、副总经理与工程部核定;1.6、项目其他费用由总经理、副总经理与工程部核定(粗略按比例折算)。

弱电工程施工流程和规范

弱电工程施工流程和规范

弱点工程施工流程和规范一、工程施工流程工程施工可分为四个阶段:工程准备阶段、工程实施阶段、工程调通、竣工验收阶段结合本公司工程实施实际情况,制定本流程二、施工准备1、学习、掌握相关规范和标准。

严格遵守建筑弱电工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定.本项目应遵守的规定有<<有线电视系统工程技术规范>>(GBJ50200-94)<<通信光缆的一般要求>>(GB/T7427-87)<<民用闭路监视电视系统工程技术规范>>(GB50116-92)<<建筑及建筑群综合布线系统工程设计规范>>(CECS72-95)<<商用建筑线缆标准>>(EAI/TIA-568A)2、熟悉和审查图纸熟悉和审查图纸包括学习图纸,了解图纸设计意图,掌握设计内容和技术条件,会审图纸后形成纪要,要设计、建设、施工三方共同签字,作为施工图的补充技术文件。

核对土建和图纸之间有无错误和矛盾。

明确各专业之间的配合关系。

3、技术交底明确所承担施工任务的特点、技术质量要求、系统划分、施工工艺、施工要点和注意事项等,做到心中有数,有利于有计划有组织,多快好省的完成任务。

二是对工程技术的具体要求、安全措施、施工程序、配置等4、施工预算根据工程量,估算施工费用,异地施工可适当增加工程施工费用。

建筑安装工程预算,按不同的设计阶段编制的可分为:设计概算、图纸预算、设计预算等。

《安全防范工程费用概算编制办法》(GA/T70-94)由国家公安部发布作为公共安全行业标准在全国推行,参照执行。

5、制定工程工期时间表详见工程施工进度计划表6、工程施工组织设计三、施工阶段配合土建工程及其他工程,注意、遵循施工规律1、打预留孔洞和预埋管线与土建工程的配合2、在土建工程基础施工中,应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。

某公司实际中弱电工程施工流程和规范

某公司实际中弱电工程施工流程和规范

某公司实际中弱电工程施工流程和规范某公司弱电工程施工流程和规范弱电工程是指在建筑物中进行的非电力供应的各种低电压系统的设计、安装和调试工作,包括通信、数据、监控、安防等方面的设备和系统。

某公司在进行弱电工程施工时,秉承着“安全、高效、质量、服务”的原则,制定了一系列的施工流程和规范,以确保工程的顺利进行和质量的保证。

一、前期准备1.项目前期调研:对客户的需求进行详细的了解和分析,制定初步的项目方案。

2.技术方案设计:根据客户需求和项目特点,制定完整的弱电系统技术方案,并提交设计审核。

3.物资采购:根据技术方案确定所需物资清单,进行物资采购和库存管理。

二、施工准备1.设备调试与质量检验:对所使用的仪器设备进行调试和质量检验,确保设备正常运行。

2.人员培训:组织施工人员进行相关技术培训,提高专业知识和安全意识。

3.工作区域布置:根据工作计划对工作区域进行合理布置,保证施工现场的安全和有序。

三、施工过程1.工程现场验收:在施工开始前,对施工现场进行验收,检查和清理现场隐患。

2.线缆敷设:根据设计方案,在不同位置敷设线缆,保证线路畅通。

3.设备安装:按照施工图纸和安装要求,进行设备的安装和连接工作。

4.电气安装:对设备进行电气连接,核实电气连接的正确性和可靠性。

5.系统联调:对各个设备进行联调测试和系统整体调试,确保各个系统之间的正常协调工作。

四、施工验收1.工程验收:对施工完工的工程进行验收,检查系统功能和工程质量是否达到要求。

2.报告编制:整理施工的相关资料和验收文件,并编制施工验收报告。

3.客户验收:邀请客户对施工完工的工程进行验收,确保客户满意。

五、售后服务1.设备维护:对安装的设备进行定期检查和维护,确保设备的正常运行。

2.故障排除:对出现的系统故障进行快速定位和解决,保证系统的连续运行。

3.技术支持:为客户提供技术支持和咨询服务,解答客户的疑问和问题。

在弱电工程施工过程中,某公司还遵循了一些弱电工程的规范:1.遵循相关标准:施工过程中严格按照相关的国家和行业标准进行操作,确保施工质量和安全。

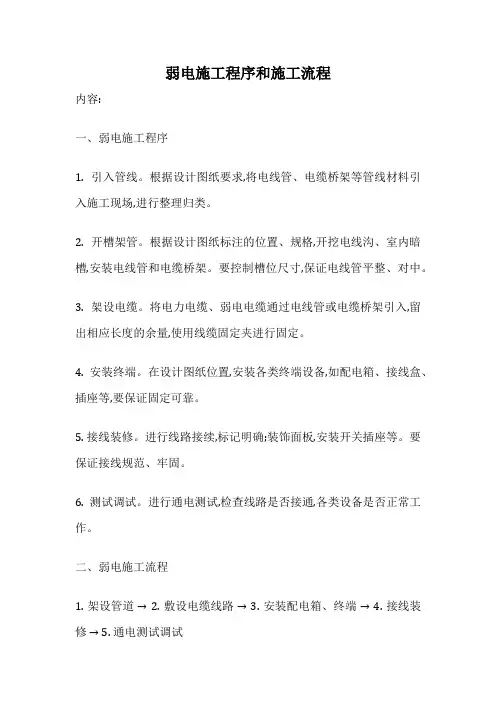

弱电施工程序和施工流程

弱电施工程序和施工流程

弱电施工程序和施工流程
内容:
一、弱电施工程序
1. 引入管线。

根据设计图纸要求,将电线管、电缆桥架等管线材料引入施工现场,进行整理归类。

2. 开槽架管。

根据设计图纸标注的位置、规格,开挖电线沟、室内暗槽,安装电线管和电缆桥架。

要控制槽位尺寸,保证电线管平整、对中。

3. 架设电缆。

将电力电缆、弱电电缆通过电线管或电缆桥架引入,留出相应长度的余量,使用线缆固定夹进行固定。

4. 安装终端。

在设计图纸位置,安装各类终端设备,如配电箱、接线盒、插座等,要保证固定可靠。

5. 接线装修。

进行线路接续,标记明确;装饰面板,安装开关插座等。

要保证接线规范、牢固。

6. 测试调试。

进行通电测试,检查线路是否接通,各类设备是否正常工作。

二、弱电施工流程
1. 架设管道→
2. 敷设电缆线路→
3. 安装配电箱、终端→
4. 接线装修→
5. 通电测试调试
注:弱电施工应在室内装修完毕后进行。

施工过程要重点检查线路标记、管线铺设、接线固定是否规范。

调试后要提交调试报告。

弱电工程施工流程和规范本

弱电工程施工流程和规范本

弱电工程施工流程和规范本弱电工程是指在建筑物内采用较低电压、较低电流及低频率的电信号进行传输和控制的工程,主要包括信息传输系统(如数据网络、电话系统)、安全监控系统、楼宇自控系统等。

弱电工程的施工流程和规范本是指在进行弱电工程施工过程中所需要遵循的一系列流程和规范。

本文将从施工流程和规范本两个方面阐述弱电工程的相关内容。

一、弱电工程施工流程1.前期准备阶段前期准备阶段是弱电工程施工的重要环节,主要包括工程测量、设计、材料采购等工作。

(1)工程测量:在施工前,通过实地测量和分析建筑结构、环境等因素,确定弱电系统的整体规划和布线方式。

(2)设计工作:根据测量结果和业主需求,进行弱电系统的详细设计,包括线路走向、设备布控、安装位置等。

(3)材料采购:根据设计方案,制定弱电系统所需的材料清单,进行采购和储备工作。

2.施工准备阶段施工准备阶段是指在施工前的准备工作,主要包括施工环境搭建、材料准备等。

(1)搭建施工环境:根据设计方案和施工要求,将现场进行整理和搭建,确保施工场地的安全和整洁。

(2)材料准备:根据材料清单和施工进度,将所需材料配送到施工现场,进行验收和储存。

3.施工阶段施工阶段是指根据设计方案和施工要求,在施工现场进行各项工程施工。

(1)预埋管道:根据弱电系统的线路规划,进行管道的预埋施工,包括弯头、三通、变径等。

(2)拉线布线:根据设计方案,将弱电线缆进行拉线和布线,确定线路走向和连接方式。

(3)安装设备:安装弱电系统的各种设备和设施,包括传输设备、安全设备等。

(4)接地与防雷:根据要求,进行弱电系统的接地和防雷施工,确保系统的安全可靠。

(5)调试与测试:在施工完成后,进行弱电系统的调试和测试工作,确保系统的运行稳定和正常。

4.竣工验收阶段竣工验收阶段是指在施工完成后,对弱电工程进行验收和测试。

(1)验收工作:根据施工合同和设计要求,对弱电工程进行验收工作,包括设备的安装质量、线路连接质量等。

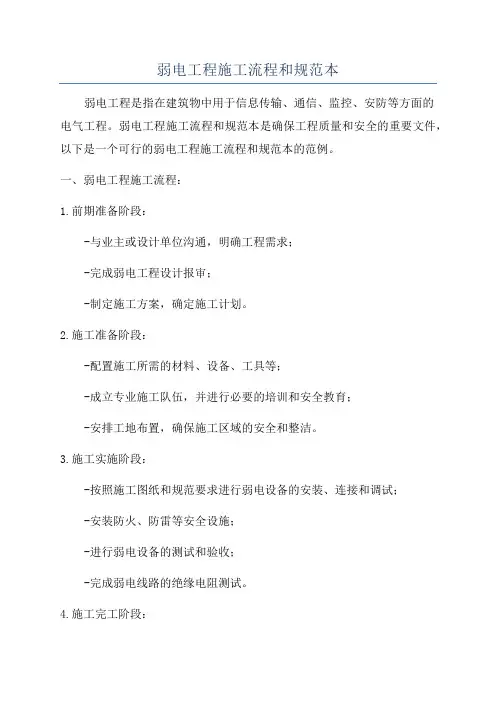

弱电工程施工流程和规范本

弱电工程施工流程和规范本

弱电工程施工流程和规范本弱电工程是指在建筑物中用于信息传输、通信、监控、安防等方面的电气工程。

弱电工程施工流程和规范本是确保工程质量和安全的重要文件,以下是一个可行的弱电工程施工流程和规范本的范例。

一、弱电工程施工流程:1.前期准备阶段:-与业主或设计单位沟通,明确工程需求;-完成弱电工程设计报审;-制定施工方案,确定施工计划。

2.施工准备阶段:-配置施工所需的材料、设备、工具等;-成立专业施工队伍,并进行必要的培训和安全教育;-安排工地布置,确保施工区域的安全和整洁。

3.施工实施阶段:-按照施工图纸和规范要求进行弱电设备的安装、连接和调试;-安装防火、防雷等安全设施;-进行弱电设备的测试和验收;-完成弱电线路的绝缘电阻测试。

4.施工完工阶段:-清理施工现场,恢复原状;-填写弱电工程竣工验收表,并邀请相关单位进行验收;-整理弱电工程施工记录,编制弱电工程竣工报告。

5.后期维护阶段:-提供弱电设备的维护操作手册和使用说明;-进行定期维护和检修工作;-处理弱电设备故障和故障报修。

二、弱电工程规范本:1.弱电设备选用和安装规范:-弱电设备应按照国家标准及建设工程弱电设施配置要求选用;-弱电设备的安装位置、高度、固定方式等应符合设备生产厂家的规定;-弱电设备的布线、配线及接线应按照施工图纸和技术要求进行,严禁乱拉乱接。

2.弱电线路敷设和连接规范:-弱电线路敷设应符合电气布线规范,避免与强电线路交叉敷设,严禁在易受潮、易受压力和易受损的地方敷设;-弱电线路连接点应牢固可靠,接线端子应使用规范要求的标准产品。

3.弱电系统测试和验收规范:-弱电设备安装完毕后,应进行系统测试和全面验收;-各项测试过程和测试数据应记录在册,还应编制弱电设备竣工报告。

4.弱电设备维护和保养规范:-弱电设备应按照生产厂家的要求进行定期维护和保养;-严禁未经授权的人员私自进行维修和改动。

通过遵守弱电工程施工流程和规范本,可以保证弱电工程的质量和安全,确保设备的正常运行和使用效果的稳定性。

(完整版)弱电工程施工流程和规范

(完整版)弱电工程施工流程和规范

弱电工程施工流程和规范(一)、施工流程施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段。

结合本公司的实际情况,制定本流程。

一.施工准备1.学习掌握相关的规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。

本项目应遵守的规定主要有:《有线电视系统工程技术规范》 (GBJ50200-94) 《通信光缆的一般要求》 (GB/T7427-87) 《民用闭路监视电视系统工程技术规范》 ( GB50116-92) 《建筑及建筑群综合布线系统工程设计规范》 ( CECS72-95) 《商用建筑线缆标准》 (EAI/TIA-568A ) 2.熟悉和审查图纸熟悉和审查图纸包括学习图纸,了解图纸设计意图,掌握设计内容和技术条件,会审图纸后形成纪要,由设计、建设、施工三方共同签字,作为施工图的补充技术文件。

核对土建与安装图纸之间有无矛盾和错误,明确各专业之间的配合关系。

3.施工工期的时间表详见施工进度计划表4.技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等,做到心中有数,以利于有计划、有组织,多快好省的完成任务。

二是对工程技术的具体要求、安全措施、施工程序、配制等。

5.施工预算建筑安装工程预算,按不同的设计阶段编制的可以分为:设计概算、施工图预算、设计预算等。

《安全防范工程费用概算编制办法》 (GA/T70-94 )由国家公安部发布作为公共安全行业标准在全国推行,参照执行。

6.施工组织设计二.施工阶段配合土建工程及其他工程,注意和遵循其施工规律。

1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中,应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。

2.线槽架的施工与土建工程的配合线槽架的安装施工,在土建工程基本结束以后,与其他管道(风管、给排水管)的安装同步进行,也可稍迟于管道安装一段时间,但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。

弱电工程施工流程及施工规范【最新】

弱电工程施工流程及施工规范【最新】

弱电工程施工流程及施工规范弱电工程是电力应用的一个分类,电力应用按照电力输送功率的强弱可以分为强电与弱电两类。

建筑及建筑群用电一般指交流220V50Hz及以下的弱电,主要向人们提供电力能源,将电能转换为其他能源,例如空调用电,照明用电,动力用电等等。

弱电系统范围很广,其中与安防相关的系统有:保安监控系统、消防报警系统、出入口控制系统、停车场收费管理系统和楼宇自控系统,弱电安装在安防工程中起着至关重要的作用。

一、施工步骤1、勘察现场与客户协商,借用存放材料的材料间,材料间要足够大,且距离施工现场较近。

水电设备:现场是否具备施工必需的水电设施。

电力负荷:施工现场的电力线是否能匹配工程的负荷要求。

设备布局:确定机柜的位置、终端设备的安装位置以及线路的的敷设路迳。

样品式样:明确客户的要求,确定样品的型号、样式。

要形成文档,客户签字确认。

安全:原材料的安全,施工现场的防火防盗的措施。

2、绘制网络拓扑图、布局图,交客户方确认。

3、制定工程进度计划表。

列举施工期间需要完成的工作任务,以及各项工作完成的先后次序,并确定详细的计划时间,如下图所示。

工程进度表完成后需交给客户一份,以备客户监督和配合。

4、指定工程负责人和工程监理人员,负责规划备料,备工,用户方配合要求等方面事宜,提出各部门配合的时间表,负责内外协调和施工组织和管理。

5、现场施工,每日记录施工进度,并根据计划的完成情况及时调整计划,确保按工期工要求交付工程。

6、现场认证测试,制作测试报告,打印IP地址表、路由表、配置表。

7、验收。

在上述各环节中所建立和完善的文档,作为验收资料的一部分,交客户保存。

同时公司也要留存副本,作为客户资料,以备售后服务用。

二、布局规范布局是后续工作的基础,所以一定要事先确定下来,否则一旦返工,代价极高。

电脑桌的高度规范:小学约70CM,中学约75CM;座位尺寸规范:宽60—80CM,前后约60CM;排与排之间、列与列之间的走道预留宽度:60—100CM;布局图必须根据场地、设施实际尺寸,按比例绘制,图中要标明详细尺寸。

实际中弱电工程施工流程和规范

实际中弱电工程施工流程和规范

一、施工流程结合广电公司的实际情况,制定一般流程;施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段;一.施工准备1.常规掌握相关的规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定;本项目应遵守的规定主要有:有线电视系统工程技术规范GBJ50200-94通信光缆的一般要求GB/T7427-87民用闭路监视电视系统工程技术规范GB50116-92建筑及建筑群综合布线系统工程设计规范CECS72-95商用建筑线缆标准EAI/TIA-568A2.熟悉和审查图纸熟悉和审查图纸包括学习图纸,了解图纸设计意图,掌握设计内容和技术条件,会审图纸后形成纪要,由设计、建设、施工三方共同签字,作为施工图的补充技术文件;核对土建与安装图纸之间有无矛盾和错误,明确各专业之间的配合关系;3.施工工期的时间表根据施工进度计划表制定弱电工程更多的要根据强电\装修的进度4.技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等,做到心中有数,以利于有计划、有组织,多快好省的完成任务;二是对工程技术的具体要求、安全措施、施工程序、配制等;5.施工预算建筑安装工程预算,按不同的设计阶段编制的可以分为:设计概算、施工图预算、设计预算等;安全防范工程费用概算编制办法GA/T70-94由国家公安部发布作为公共安全行业标准在全国推行,参照执行;6.施工组织设计二.施工阶段配合土建工程及其他工程,注意和遵循其施工规律;1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中,应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作;2.线槽架的施工与土建工程的配合线槽架的安装施工,在土建工程基本结束以后,与其他管道风管、给排水管的安装同步进行,也可稍迟于管道安装一段时间,但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合;3.管线施工与装饰工程的配合配线和穿线工作,在土建工程完全结束以后,与装饰工程同步进行,进度安排应避免装饰工程结束以后,造成穿线敷设的困难;4.各控制室布置与装饰工程的配合各控制室的装饰应与整体的装饰工程同步,弱电系统设备的定位、安装、接线端连接,应在装饰工程基本结束时开始;三.调试开通阶段先单体设备或部件调试,而后局部或区域调试,最后整体系统调试,具体调试按系统种类而定;四.竣工验收阶段本工程验收分为隐蔽工程、分项工程和竣工工程三项步骤进行1.隐蔽工程验收弱是安装中的线管预埋、直埋电缆、接地极等都有属隐蔽工程,这些工程在下道工序施工前,应由建设单位代表或监理人员进行隐蔽工程检查验收,并认真输好隐蔽工程验收手续,纳入技术档案;2.分项工程验收某阶段工程结束,或某一分项工程完工后,由建设单位会同设计单位进行分项验收;有些单项工程则由建设单位申报当地主管部门进行验收;3.竣工验收工程竣工验收是对整个工程建设项目的综合性检查验收;在工程正式验收前,由施工单位进行预验收,检查有关的技术资料、工程质量,发现问题及时解决好;再由建设单位会同设计单位和由建设单位申报当地主管部门进行验收;二、施工工艺在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量,在工程完工后,对施工质量进行评定,并备好质量保证资料,保证交付使用的工程达到设计要求和满足使用功能;一、电气线路敷设A.一般规定1.电缆线敷设前,做外观及导通检查,并用直流500V兆欧表测量绝缘电阻,其电阻不小于5MΩ;当有特殊规定时,应符合其规定;2.线路按最短途径集中敷设,横平竖直、整齐美观、不宜交叉;3.线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域;必要时采取相应保护或屏蔽措施;4;当线路周围温度超过65℃时,采取隔热措施;位处有可能引起火灾的火源场所时,加防火措施;5.线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方; 6.线路与绝热的工艺设备,管道绝热层表面之间的距离应大于200mm,与其他工艺设备、管道表面之间的距离应大于150mm;7.线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处,应留有适当的余度;8.线路不应有中间接头,当无法避免时,应在分线箱或接线盒内接线,接头宜采用压接;当采用焊接时应用无腐蚀性的焊药;补偿导线宜采用压接;同轴电缆及高频电缆应采用专用接头;9.敷设路时,不宜在混凝土土梁、柱上凿安装孔;10.线路敷设完毕,应进行校线及编号,并按第一条的规定,测量绝缘电阻;11.测量线路绝缘时,必须将已连接上的设备及元件断开;B.电缆的敷设1.敷设电缆时的环境温度不应低于-7℃;2.敷设电缆时应合理安排,不宜交叉;敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦;固定时,松紧应适度;3.多芯电缆的弯曲半径,不应小于其外径的6倍;.信号电缆线与电力电缆交叉时,宜成直角;当平行敷设时,其相互间的距离应符合设计规定;5.在同一线槽内的不同信号、不同电压等级的电缆,应分类布置;对于交流电源线路和连锁线路,应用隔板与无屏蔽的信号线路隔开敷设;6.电缆沿支架或在线槽内敷设时应在下列各处固定牢固:1电缆倾斜坡度超过45°或垂直排列时,在每一个支架上;2电缆倾斜坡度不超过45°且水平排列时,在每隔1~2个支架上;3和补偿余度两侧以及保护管两端的第一、第二两个支架上;4引入仪表盘箱前300~400mm处;5引入接线盒及分线箱前150~300mm处;7.线槽垂直分层安装时,电缆应按下列规定顺序从上至下排列:仪表信号线路;安全连锁线路;交流和直流供电线路;8.明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离,宜大于;当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时,宜大于;9.电缆在沟道内敷设时,应敷设在支架上或线槽内;当电缆进入建筑物后,电缆沟道与建筑物间应隔离密封;C.其他要求电线穿管前应清扫保护管,穿管时不应损伤导线;2.信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路,应分别采用各自的保护管;3.仪表盘箱内端子板两端的线路,均应按施工图纸编号;4.每一个接线端子上最多允许接两根芯线;5.导线与接线端子板、仪表、电气设备等连接时,应留有适当余度;二、电源设备的安装A.供电系统的安装1.弱电工程的供电设备应在安装前检查设备的外观和技术性能并符合下列规定:2.继电器、接触器和开关应动作灵活,接触紧密、无锈蚀、损坏;3.紧固件、接线端子应完好无损,且无污物和锈蚀;4.设备的附件齐全,性能符合安装使用说明书的规定;B.电源设备的安装1.设备的安装应牢固、整齐、美观,端子编号、用途标牌及其他标志,应完整无缺,书写正确清楚; 2.固定设备时,应使设备受力均匀;3.仪表箱内安装的供电设备其裸露带电体相互间或其他裸露导电体之间的距离应不小于4mm;当无法满足时,相互间必须可靠绝缘;4.供电箱安装在混凝土墙上、柱或基础上时,宜采有膨胀螺栓固定,并应符合下列规定:1箱体中心距地面的高度宜为~;2成排安装的供电箱,应排列整齐;5.UPS设备安装完毕,应检查其自动切换装置的可靠性,切换时间及切换电压值应符合设计规定;6.稳压器在使用前应检查其稳压特性,电压波动值应符合安装使用说明书的规定;7.整流器在使用前应检查其输出电压,电压值应符合安装前使用说明书的规定;8.供电设备的带电部分与金属壳间的绝缘电阻,500V兆欧表测量时,应不小于5MΩ;当安装使用说明书中有特殊规定时,应符合规定;9.供电系统送电前,系统内所有电源设备的开关均应处于“继”的位置,并应检查熔继器容量;三、弱电系统的接地A.一般规定1.弱电系统的接地,按用途分有保护性接地和功能性接地;保护性接地分为:防电击接地、防雷接地、防静电接地和防电蚀接地;功能性接地分为:工作接地、逻辑接地、屏蔽接地和信号接地;不同的接地有不同的要求,应按设计决定的接地施工;2.需要接地的弱电系统的接地装置应符合下列要求:1当配管采用镀锌电管时,除设计明确规定处,管子与管子、管子与金属盒子连接后不必跨接,但应遵守下述规定:1管子间采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2,螺纹表面应光滑、无锈蚀、缺损,在螺纹上应涂以电力复全脂或导电性防腐脂;连接后,其螺纹宜外露2~3扣;2管子间采用带有紧定螺钉的套管连接时,螺钉应拧紧;在振动的场所,紧定螺钉应有防松动措施;3管子与盒子的连接不应采用塑料纳子,应采用导电的金属纳子;4弱电管子内有PE线时,每只接线盒都应和PE线相连;2当配管采用镀锌电管,设计又规定管子间需要跨接时,应遵守下述规定:1明敷配管不应采用熔焊跨接,应采用设计指定的专用接下来线卡子跨接;2埋地或埋设于混凝土中的电管,不应用线卡跨接,可采取熔焊跨接;3若管内穿有裸软PE铜线时,电管可不跨接;此PE线必须与它所经过的每一只接线盒相连;3配管采用黑铁管时,若设计不要求跨接,则不必跨接;若要求跨接时,黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接,单面焊接,跨接长度不宜小于跨接圆钢直径的6倍;黑铁管与镀锌桥架之间跨接时,应在黑铁管端部焊一只铜螺栓,用不小于4mm的铜导线与镀锌桥架相连;4当强弱电都采用PVC管时,为避免干扰,弱电配管应尽量避免与强电配管平行敷设,若必须平行敷设,相隔距离宜大于;5当强弱电用线槽敷设时,强弱电线槽宜分开;当需要敷设在同一线槽时,强弱电之间应用金属隔板隔开;B.电信设备的接地1.为防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证通信设备正常工作,电信设备的以下部分均应接地:1直流电源、电信设备的机架、机壳;人站通信电缆的金属护套和屏蔽层;2交流配电屏、整流器屏等供电设备的外露导电部分 ;3直流配电屏的外露部分 ;4交直流两用电信设备的机架、机框内与机架、机框不绝缘的供电整流盘的外露导电部分;5电缆、架空线路及有关需要接地的部分,如放电器、避雷器、保护间隙等;2.当低压配电系统采取TN制式供电,电信设备若要求严格限制工频交流对其的干扰,且电信设备不易做到与站内各种金黄色属构件绝缘时,应采用TN-S制式;当对干扰要求不太严格时,可采用TN-C制式;当电信设备的泄漏电流在10mA及以上时,应采用TN-S制式;3.配电屏、整流器屏等外露导电部分,当加固装置将其与机架、机框在电气上已连通时,仍需与PE线或PEN 线相连;4.当采取IT制式供电,电信设备的泄漏电流在10mA以上时,为了避免保护设备误动作,可采取双线圈变压器供电,其一次侧接入IT制式,二次侧若以TN制式供电,此时供电设备的接地与TN制式相同;5.电信设备的工作接地,一般要求单独设置,亦可与建筑物内变压器的工作接地共用一个接地装置;但必须通过绝缘的专用接地线与接地装置相连;6.电信设备采用共同接地装置时,其接地电阻应不大于1Ω,宜用两根截面积不小于25mm2的铜芯绝缘线穿管敷设到共同接地极上;当采用基础钢筋作为共同接极时,连接处应有铜铁过渡接头;C.电子设备的接地1.电子设备的信号接地、逻辑接地、功率接地、屏蔽接地和保护接地等,一般合用一个接地极,其接地电阻不大于4Ω;当电子设备的接地与工频交流接地、防雷接地合用一个接地极时,其接地电阻不大于1Ω;屏蔽接地如单独设置,则其接地电阻一般为30Ω;2.对抗干扰能力差的电子设备,其接地应和防雷接地分开,两者相互距离宜在20m以上,对抗干扰能力较强的电子设备,两者距离可酌情减少,但不宜超过5m;当电子设备接地和防雷接地采用共同接地装置时,为了避免雷击时遭受反击和保证设备的安全,应采用埋地铠装电缆供电;3.电缆屏蔽层必须接地,为避免产生干扰电流,对信号电缆和1MHZ及以下低频电缆应一点接地;对1MHZ以上电缆,为保证屏蔽层为地电位,应采取多点接地;4.为了避免环路电流、瞬时电流的影响,辐射式接地系统应采用一点接地;为消除各接地点的电位差,避免彼此之间产生干扰,环式接地系统应采用等电位连接;对混合式接地系统,在电子设备内部采用辐射式接地,在电子设备外部采用环式接地系统;5.接地环母线的截面,当电子设备频率在1MHZ以上时,用铜箔120mm×;在1MHZ以下时,用铜箔mm×;6.电子设备的接地极宜采用地下水平敷设,做成耙形或星形;D.数据处理设备的接地1.数据处理设备的接地电阻一般为4Ω,当与交流工频接地和防雷接地合用时,接地电阻为1Ω;2.对于泄漏电流10mA以上的数据处理设备,其主机室内的金属体应相互连接成一体,连接线可采用6mm2的铜导线或25mm×4mm 镀锌扁钢,并进行接地,接地电阻不大于4Ω;3.为了减少趋肤效应和通道阻抗,直流工作接地的引下线应采遥多芯铜导线,截面不宜小于35 mm2,当需要改善信号的工作条件时,宜采用多股铜绞线;4.直流工作接地与交流工作接地如不采用共同接地时,两者之间的电差不应超过,以免产生干扰;5.输入信号的电缆穿钢管敷设,或敷设在带金属盖板的金属桥架内,钢管及桥架均应接地;E.电声、电视系统的接地电声、电视系统的接地电阻一般为4Ω,工业电视系统如设备容量≤时,接地电阻可不大于10Ω;架设在建筑物顶部的天线金属底座必须与建筑物顶部的避雷网相连,构成避雷系统,通过至少在不同方向的两根引下线或建筑物内的主钢筋进行接地;为避免由于接地电位差造成交流杂散波的干扰,闭路电视和工业电视必须采用一点接地;电视系统的传输电缆穿金属管敷设时,金属管要接地,用以防止干扰;F.接地极和接地线的安装1.强弱电采用联合接地极时,接地电阻必须小于1Ω;2.采用联合接地极时,弱电接地引出线和强电接地引出线不能从同一点引出,两者要相距3m以上;3.对于抗干扰要求高的设备,例如电脑、消防控制室的接地干线应用截面积不小于25 mm2绝缘铜导线两根或固定在绝缘子上的接地排,避免和强电接地线相通;四、综合布线系统A.施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查,具备下列条件方可开工:1.交接间间、设备间、工作区土建工程已全部竣工;房屋地面平整、光洁,门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全;2.房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设计要求;3.对设备间铺设活动地板应专门检查,地板板块铺设严密坚固,每平方米水平允许偏差不应大于2mm,地板支柱牢固,活动地板防静电措施的接地应符合设计和产品说明书要求;4.交接间、设备间应提供可靠的施工电源和接地装置;5.交接间、设备间的面积,环境温、湿度均应符合设计要求和相关规定;B.施工前的器材检验1.器材检验一般要求1施工前,施工单位应对工程所用线缆器材规格、程式、数量、质量进行检查,无出厂检验证明材料者或与设计不符不得在工程中使用;2经检验的器材应做好记录,对不合格证的器件应单独存放,以备核查与处理;2.型材、管材与铁件的检验要求:1各种型材的材质、规格、型号应符合设计文件的规定,表面应光滑、平整、不得变形、断裂;2管材采用钢管、硬聚氯乙烯管、玻璃钢管时,其管身就光滑无伤痕、管孔无变形,孔径、壁厚应符合设计要求;3管道采用水泥管块时,应符合邮电部通信管道工程施工及验收技术规范YDJ39-90中相关规定;4各种铁件的材质、规格均应符合质量标准,不得有歪斜、扭曲、飞刺、断裂或破损;5铁件的表面处理和镀层均应完整、表面光洁、无脱落、气泡等缺陷;3.线缆的检验要求:1工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求;2电缆所附标志、标签内容应齐全、清晰;3电缆外护套须完整无损,电缆应附有出厂质量检验合格证;如用户要求,应附有本批量电缆的电气性能检验报告;4电缆的电气性能应从本批量电缆的任意三盘中截出100m长度进行抽样测试;5剥开缆线头,有A、B端要求的要识别端别,在缆线外端应标出类别和序号;6光缆开盘后应先检查光缆外表有无损伤,光缆端头封装是否良好;7综合布线系统工程采用125μm或50/125μm多模渐变折射率光纤光缆和单模光纤光缆时,现场检验应测试光纤衰减常数和光纤长度;1衰减测试:宜采用光时域反射仪OTDR进行测试;测试结果如超出标准或与出厂测试数值差异太大,应用光功率测试,并加以比较,断定是测试误差还是光纤本身衰减过大;2长度测试:要求对每根光纤进行测试,测试结果应一致;如果在同一盘光缆中,光纤长度差异较大,则应从另一端进行测试或做通光检查,以判定是否有断纤现象存在;8光纤调度软线光跳线检验应符合下列规定:1光纤调度软线应具有经过防火处理的光纤保护包皮,两端的活动连接器活接头端面应装配有合适的保护盖帽;2每根光纤调度软线中光纤的类型应有明显的标记,选用应符合设计要求;4.接插件的检验要求:1接线排和信息插座及其他接插件的塑料材质应具有阻燃性;2保安接线排的保安单元过压、过流保护各项指标应符合邮电部有关规定;3光纤插座的连接器使用型号和数量、位置与设计相符;4光纤插座面板应有发射TX和接收RX明显标志;5.配线设备的使用应符合下列规定:1电缆交接设备的型号、规格应符合设计要求:2光、电缆交接设备的编排及标志名称应与设计相符;各类标志名称应统一,标志位置正确,清晰;6.有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求,应符合设计规范;C.设备安装1.机架安装要求1机架安装完毕后,水平、垂直度应符合厂家规定;如无厂家规定,垂直偏差不应大于3mm;2机架上的各种零件不得脱落或碰坏;漆面如有脱落应予以补漆,各种标志完整清晰;3机架的安装应牢固,应按施工图的要求进行加固;4安装机架面板,架前应留有的空间,机架背面离墙距离应大于,以便于安装和施工;5壁挂式机框底距地面宜为300~800mm;2.配线设备机架安装要求:1采用下走线方式时,架底位置与电缆上线孔相对应;2各直列垂直倾斜误差不应大于3mm,底座水平误差每平方米不应大于2mm;3接线端子各种标志应齐全;4交接箱或暗线箱宜暗设在墙内;预留墙洞安装,箱底高出地面宜为500~1000mm;3.各类接线模块安装要求:1模块设备应完整,安装就位,标志齐全;2安装螺丝必须拧紧,面板应保持在一个水平面上;4.信息插座安装要求:1安装在活动地板或地面上,应固定在接线盒内,插座面板有直立和水平等形式;接线盒盖可开启,并应严密防水、防尘;接线盒盖应与地面齐平;2安装在墙体上,宜高出在地面300mm,如地面采用活动地板时,应加上活动地板内净高尽寸;3信息插座底座的固定方法以施工现场条件而定,宜采用扩张螺钉、射钉等方式;4固定螺丝需拧紧,不应产生松动现象;5信息插座应有标签,以颜色、图形、文字表示所接终端设备类型;6安装位置应符合设计要求;5.电缆桥架及槽道安装要求:1桥架及槽道的安装位置应符合施工图规定,左右偏差不应超过50mm;2桥架及槽道水平度每平方米偏差不应超过2mm;3垂直桥架及槽道应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm;4两槽道拼接处水平度偏差不应超过2mm;5吊架安装应保持垂直,整齐牢固,无倾斜现象;6金属桥架及槽道与节间应接触良好,安装牢固;6.安装机架、配线设备及金属钢管、槽道接地体应符合设计要求,并保持良好的电气连接;D.缆线的敷设和支撑保护方式1.线缆的敷设1缆线敷设一般应符合下列要求:1缆线的布放前应核对规格、程式、路由及位置与设计规定相符;2缆线的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤;3缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰、端正和正确;4电源线、信号电缆、结绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放;各缆线间的最小净距应符合设计要求;5缆线布放时应有冗余;在交接间、设备间对绞电缆预留长度一般为3~6m,工作区为~;光缆在设备端预留长度一般为5~10m;有特殊要求的应按设计要求预留长度;6缆线的弯曲半径应符合下列规定:①非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍,在施工过程中应至少为8倍;②屏蔽对绞电缆的弯曲半径应至少为电缆外径的6~10倍;③主干对绞电缆的弯曲半径应至少为电缆外径的10倍;④光缆的弯曲半径至少少为光缆外径的15倍,在施工过程中应至少为20倍;⑤缆线布放,在牵引过程中,吊挂缆线的支点相隔间距不应大于,布放缆线的牵引力,应小于缆线允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力;在以牵引方式敷设光缆时,主要牵引力应加在光缆的加强芯上;。

弱电工程施工流程和规范

弱电工程施工流程和规范

弱电工程施工流程和规范
1. 弱电工程施工流程:
a. 前期准备:确定项目需求、设计方案,编制施工方案,购买所需材料和设备;
b. 现场勘测:对施工现场进行勘测,确定弱电系统的布线和设备安装位置;
c. 预埋管线安装:根据设计方案,进行预埋管线的铺设和固定;
d. 弱电设备安装:根据设计方案,进行弱电设备的安装,包括网络设备、监控设备、门禁设备等;
e. 系统调试:对弱电系统进行调试,确保各个设备之间的联通和正常运行;
f. 综合布线:进行弱电系统的综合布线,包括数据线、电话线、电视线等;
g. 系统联调:对弱电系统进行联调,将各个子系统进行联通,确保整个系统的完整性和运行稳定性;
h. 系统验收:进行弱电系统的验收,包括功能性验收、性能验收和安全验收;
i. 后期维护:提供系统维护和技术支持,定期进行巡检和保养。

2. 弱电工程施工规范:
a. 符合相关法律法规和标准:施工过程要符合国家和地方的安全规范和技术标准;
b. 设备和材料质量:选用符合国家标准和行业要求的设备和材料,确保其质量可靠;
c. 施工人员资质:施工人员需要具备相关技能和证书,熟悉相关施工工艺和操作规程;
d. 安全施工:施工现场的安全要求和措施必须得到重视和实施,避免事故和安全隐患;
e. 现场秩序:施工现场要保持整洁有序,设立临时施工区域和安全警示标识;
f. 质量控制:施工过程中要进行严格的质量控制和现场监督,确保施工质量;
g. 文件管理:施工过程要做好施工记录和文件管理,包括施工日志、图纸更新等;
h. 环保要求:施工过程中要遵守环保要求,合理处理废弃材料和设备。

以上是一般的弱电工程施工流程和规范,具体的施工流程和规范还需根据项目的特点和需求进行调整和制定。

弱电工程施工流程和规范资料

弱电工程施工流程和规范资料

弱电工程施工流程和规范(一)、施工流程施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段。

结合本公司的实际情况,制定本流程。

一.施工准备1.学习掌握相关的规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。

本项目应遵守的规定主要有:《有线电视系统工程技术规范》(GBJ50200-94)《综合布线系统工程设计规范》(GB 50311-2007)《民用闭路监视电视系统工程技术规范》(GB50116-2011)《建筑与建筑群综合布线系统工程验收规范》(GB/T50311-2000)《安全防范工程技术规范及条文说明》(GB50348-2014)2.熟悉和审查图纸熟悉和审查图纸包括学习图纸,了解图纸设计意图,掌握设计内容和技术条件,会审图纸后形成纪要,由设计、建设、施工三方共同签字,作为施工图的补充技术文件。

核对土建与安装图纸之间有无矛盾和错误,明确各专业之间的配合关系。

3.施工工期的时间表详见施工进度计划表。

4.技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等,做到心中有数,以利于有计划、有组织,多快好省的完成任务。

二是对工程技术的具体要求、安全措施、施工程序、配制等。

5.施工预算建筑安装工程预算,按不同的设计阶段编制的可以分为:设计概算、施工图预算、设计预算等。

《安全防范工程费用概算编制办法》(GA/T70-94)由国家公安部发布作为公共安全行业标准在全国推行,参照执行。

6.施工组织设计二.施工阶段配合土建工程及其他工程,注意和遵循其施工规律。

1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中,应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。

2.线槽架的施工与土建工程的配合线槽架的安装施工,在土建工程基本结束以后,与其他管道(风管、给排水管)的安装同步进行,也可稍迟于管道安装一段时间,但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合3.管线施工与装饰工程的配合配线和穿线工作,在土建工程完全结束以后,与装饰工程同步进行,进度安排应避免装饰工程结束以后,造成穿线敷设的困难。

弱电工程施工流程和规范

弱电工程施工流程和规范

弱电工程施工流程和规范一、弱电工程施工流程:1.方案设计阶段:在弱电工程施工之前,必须进行方案设计阶段。

设计人员应根据建筑物的实际情况和业主需求,提出合理的弱电布线方案。

方案设计要满足弱电设备间的连接关系,保证信号的传输质量,并且考虑到后期维护和增加设备的便利性。

2.施工前准备阶段:在进入工地之前,施工队应做好相关准备工作。

包括准备好所需的工具和设备、核实设计方案、保证施工人员的安全防护措施等。

同时,还要与主要的建筑工程施工方进行沟通协调,确保施工过程中的协同性。

3.布线施工阶段:布线是弱电工程的重要环节。

施工人员应按照设计方案,在建筑物内部或者外部进行布线铺设。

在布线过程中,要尽量避免弯曲、拉扯等操作,以确保电缆传输信号的稳定性。

4.设备安装阶段:布线完成后,需要进行弱电设备的安装。

包括安装电话机、网络设备、监控摄像头、智能家居控制面板等。

安装前,要对设备进行检查,确保设备正常运行,并按照标准进行安装。

5.系统调试阶段:所有弱电设备安装完成后,需要进行系统调试。

调试人员应确认设备之间的连接正确、信号稳定、功能正常,并进行调试记录。

确保系统能够正常工作与使用。

6.验收交付阶段:所有的弱电工程施工完成后,需要进行验收交付。

由设计单位负责对工程进行验收,并出具验收报告。

经验收合格后,将工程交付给业主,并培训用户使用设备和系统。

7.后期维护阶段:弱电工程施工完成并交付后,需要进行后期维护。

维护内容包括定期检查、设备维修、备件更换等。

确保系统长期稳定运行。

二、弱电工程规范:1. 遵守国家和行业标准:在进行弱电工程施工过程中,必须遵守国家和行业相关标准。

包括《电气安全法》、《建筑电气设计规范》、《弱电系统工程设计规范》等。

2. 确保材料质量:在弱电工程中使用的电缆、连接器、配件等材料必须符合相应的标准,并且具有检验证书。

施工过程中要做好材料的验收记录,确保材质质量。

3. 施工人员资质要求:弱电工程施工人员必须具备相关的资质证书和培训经验。

工程弱电施工流程(3篇)

工程弱电施工流程(3篇)

第1篇一、施工前准备1. 了解项目需求:与甲方沟通,明确弱电工程的具体需求,包括工程范围、施工标准、设备配置等。

2. 制定施工方案:根据项目需求,制定详细的施工方案,包括工程进度计划、施工人员配置、材料清单等。

3. 准备施工工具:准备施工所需的工具、设备、材料等,确保施工顺利进行。

4. 现场勘查:到现场进行勘查,了解现场环境、布局、设备安装位置等,为施工做好准备。

二、施工布线1. 布线规划:根据设计图纸,规划布线路径,确保线路短捷、美观、安全。

2. 开槽布线:按照规划的路径,进行开槽布线。

注意开槽深度、宽度要符合要求,避免破坏建筑物结构。

3. 布线:按照施工标准,进行线缆布设。

注意线缆的型号、规格、颜色等,确保布线整齐、清晰。

4. 管内穿线:线缆布设完成后,进行管内穿线。

穿线过程中,注意线缆的损伤、断线等问题。

5. 管口封堵:穿线完成后,对管口进行封堵,防止杂物进入管道。

三、设备安装1. 设备挑选:根据项目需求,挑选合适的设备,确保设备质量符合标准。

2. 设备安装:按照设计图纸,进行设备的安装。

注意设备的安装位置、高度、方向等。

3. 设备接线:设备安装完成后,进行设备接线。

接线过程中,注意线缆的连接可靠,防止短路、漏接。

四、系统调试1. 调试环境:确保设备安装完成后,进行系统调试所需的温湿度、电源等环境条件满足要求。

2. 调试步骤:按照设计图纸和设备说明书,对系统进行逐项调试,确保系统功能正常。

3. 调试记录:记录调试过程中的各项参数和问题,为后续问题排查提供依据。

五、竣工验收1. 竣工验收准备:收集施工过程中形成的各类资料,包括施工方案、设备清单、调试记录等。

2. 竣工验收申请:向相关部门提交竣工验收申请,等待验收。

3. 竣工验收:验收人员对工程进行现场检查,核对资料,确认工程符合设计要求和质量标准。

4. 竣工验收合格:验收合格后,办理工程移交手续,工程进入保修期。

通过以上五个阶段的施工流程,可以确保工程弱电系统的安装、调试和验收工作顺利进行,为用户提供高质量的弱电服务。

超详细弱电施工流程及规范(一)2024

超详细弱电施工流程及规范(一)2024

超详细弱电施工流程及规范(一)引言概述:弱电施工是建筑工程中的一个重要环节,它涉及到电气、通信、网络等弱电系统的安装与调试,并需要遵循一定的施工流程和规范。

本文将详细介绍超详细弱电施工流程及规范,包括施工前准备、材料采购与验收、线缆布线、设备安装与调试以及施工验收等内容。

正文:一、施工前准备1. 完成施工图纸的标注和审核,确保施工策划符合设计要求。

2. 组织施工人员进行弱电施工技术培训,确保施工人员具备必要的技能和知识。

3. 确定施工队伍的组织结构和人员配置,包括施工队长、技术员、验收员等。

4. 制定项目施工计划,明确施工目标、进度安排和责任分工。

5. 确定安全施工措施,包括施工现场安全防护、施工人员安全培训等。

二、材料采购与验收1. 根据施工图纸和规范要求,编制材料清单,确保所采购材料的数量和型号与实际需求相符。

2. 选择具有资质的供应商,并进行供应商的评估和选择。

3. 对所采购的材料进行验收,包括外观检查、性能测试等,确保材料的质量符合要求。

4. 做好材料的入库管理工作,包括标识、分类和储存等,避免材料的损坏和丢失。

5. 做好材料的使用记录和追溯工作,以便后期的维护和管理。

三、线缆布线1. 对施工区域进行勘测和测量,确定线缆的走向和长度。

2. 根据线缆布线图纸,选择合适的线缆规格和类型,确保满足传输要求。

3. 进行管道设施的预埋,包括管道铺设和接口连接等。

4. 进行线缆的布线和敷设,确保线缆的整齐、牢固和保护。

5. 进行线缆的标号和归档,以便后期的排查和维修。

四、设备安装与调试1. 根据设备的安装图纸和说明书,进行设备的安装和调试,确保设备的正确安装和正常运行。

2. 对已安装的设备进行检查和测试,确保设备的性能和功能符合要求。

3. 进行设备的配置和参数设置,包括网络配置、通信设置等。

4. 对设备进行功能和性能测试,确保设备的稳定性和可靠性。

5. 进行设备的防护和维护,包括设备的定期巡检和保养。

实际中弱电工程施工流程和规范

实际中弱电工程施工流程和规范

各控制室的装饰应与整体的装饰工程同步,弱电系统设备的定位、安装、接线端连接,应在装饰工程基本结束时开始。

三.调试开通阶段先单体设备或部件调试,而后局部或区域调试,最后整体系统调试,具体调试按系统种类而定。

四.竣工验收阶段本工程验收分为隐蔽工程、分项工程和竣工工程三项步骤进行1.隐蔽工程验收弱是安装中的线管预埋、直埋电缆、接地极等都有属隐蔽工程,这些工程在下道工序施工前,应由建设单位代表(或监理人员)进行隐蔽工程检查验收,并认真输好隐蔽工程验收手续,纳入技术档案。

2.分项工程验收某阶段工程结束,或某一分项工程完工后,由建设单位会同设计单位进行分项验收;有些单项工程则由建设单位申报当地主管部门进行验收。

3.竣工验收工程竣工验收是对整个工程建设项目的综合性检查验收。

在工程正式验收前,由施工单位进行预验收,检查有关的技术资料、工程质量,发现问题及时解决好。

再由建设单位会同设计单位和由建设单位申报当地主管部门进行验收。

(二)、施工工艺在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量,在工程完工后,对施工质量进行评定,并备好质量保证资料,保证交付使用的工程达到设计要求和满足使用功能。

一、电气线路敷设A.一般规定1.电缆(线)敷设前,做外观及导通检查,并用直流500V兆欧表测量绝缘电阻,其电阻不小于5MΩ;当有特殊规定时,应符合其规定。

2.线路按最短途径集中敷设,横平竖直、整齐美观、不宜交叉。

3.线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域;必要时采取相应保护或屏蔽措施。

4。

当线路周围温度超过65℃时,采取隔热措施;位处有可能引起火灾的火源场所时,加防火措施。

5.线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。

6.线路与绝热的工艺设备,管道绝热层表面之间的距离应大于200mm,与其他工艺设备、管道表面之间的距离应大于150mm。

弱电工程施工流程和规范

弱电工程施工流程和规范

弱电工程施工流程和规范一、工程施工流程施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段。

结合本公司的实际情况,制定本流程。

二、施工准备1、学习掌握相关的规范和标准2、熟悉和审查图纸熟悉和审查图纸包括学习图纸,了解图纸设计意图,掌握设计内容和技术条件,会审图纸后形成纪要,由设计、建设、施工三方共同签字,作为施工图的补充技术文件。

核对土建与安装图纸之间有无矛盾和错误,明确各专业之间的配合关系。

3、技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等,做到心中有数,以利于有计划、有组织,多快好省的完成任务。

二是对工程技术的具体要求、安全措施、施工程序、配制等。

4、施工预算根据工程量,估算施工费用,异地施工适当增加施工费用。

5、制定工程施工工期的时间表详见施工进度计划表6、施工组织设计三、施工阶段配合土建工程及其他工程,注意和遵循其施工规律。

1、预留孔洞和预埋管线与土建工程的配合2、在土建基础施工中,应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。

3、线槽架的施工与土建工程的配合线槽架的安装施工,在土建工程基本结束以后,与其他管道(风管、给排水管)的安装同步进行,也可稍迟于管道安装一段时间,但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。

4、管线施工与装饰工程的配合。

5、配线和穿线工作,在土建工程完全结束以后,与装饰工程同步进行,进度安排应避免装饰工程结束以后,造成穿线敷设的困难。

6.工程布置与装饰工程的配合工程装饰应与整体的装饰工程同步,弱电系统设备的定位、安装、接线端连接,应在装饰工程基本结束时开始。

四、调试开通阶段先单体设备或部件调试,而后局部或区域调试,最后整体系统调试,具体调试按系统种类而定。

五、竣工验收阶段本工程验收分为隐蔽工程、分项工程和竣工工程三项步骤进行:1、隐蔽工程验收弱电是安装中的线管预埋、直埋电缆、接地极等都有属隐蔽工程,这些工程在下道工序施工前,应由建设单位代表(或监理人员)进行隐蔽工程检查验收,并认真输好隐蔽工程验收手续,纳入技术档案。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

文件编号:TP-AR-L2288There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.(示范文本)编制:_______________审核:_______________单位:_______________弱电工程施工流程和规范正式样本弱电工程施工流程和规范正式样本使用注意:该管理制度资料可用在组织/机构/单位管理上,形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范,条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改,请在使用时认真阅读。

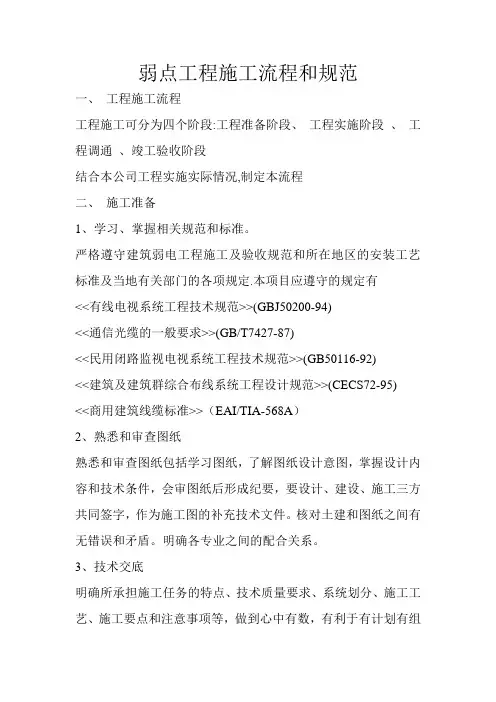

摘要:建筑弱电与信息化系统施工的四个阶段和所要注意的工艺规范(一)、施工流程施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段。

结合本公司的实际情况,制定本流程。

一.施工准备1.学习掌握相关的规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。

本项目应遵守的规定主要有:《有线电视系统工程技术规范》(GBJ50200-94)《通信光缆的一般要求》(GB/T7427-87)《民用闭路监视电视系统工程技术规范》(GB50116-92)《建筑及建筑群综合布线系统工程设计规范》(CECS72-95)《商用建筑线缆标准》(EAI/TIA-568A)2.熟悉和审查图纸熟悉和审查图纸包括学习图纸,了解图纸设计意图,掌握设计内容和技术条件,会审图纸后形成纪要,由设计、建设、施工三方共同签字,作为施工图的补充技术文件。

核对土建与安装图纸之间有无矛盾和错误,明确各专业之间的配合关系。

3.施工工期的时间表详见施工进度计划表4.技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等,做到心中有数,以利于有计划、有组织,多快好省的完成任务。

二是对工程技术的具体要求、安全措施、施工程序、配制等。

5.施工预算建筑安装工程预算,按不同的设计阶段编制的可以分为:设计概算、施工图预算、设计预算等。

《安全防范工程费用概算编制办法》(GA/T70-94)由国家公安部发布作为公共安全行业标准在全国推行,参照执行。

6.施工组织设计二.施工阶段配合土建工程及其他工程,注意和遵循其施工规律。

1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中,应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。

2.线槽架的施工与土建工程的配合线槽架的安装施工,在土建工程基本结束以后,与其他管道(风管、给排水管)的安装同步进行,也可稍迟于管道安装一段时间,但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。

3.管线施工与装饰工程的配合配线和穿线工作,在土建工程完全结束以后,与装饰工程同步进行,进度安排应避免装饰工程结束以后,造成穿线敷设的困难。

4.各控制室布置与装饰工程的配合各控制室的装饰应与整体的装饰工程同步,弱电系统设备的定位、安装、接线端连接,应在装饰工程基本结束时开始。

三.调试开通阶段先单体设备或部件调试,而后局部或区域调试,最后整体系统调试,具体调试按系统种类而定。

四.竣工验收阶段本工程验收分为隐蔽工程、分项工程和竣工工程三项步骤进行1.隐蔽工程验收弱是安装中的线管预埋、直埋电缆、接地极等都有属隐蔽工程,这些工程在下道工序施工前,应由建设单位代表(或监理人员)进行隐蔽工程检查验收,并认真输好隐蔽工程验收手续,纳入技术档案。

2.分项工程验收某阶段工程结束,或某一分项工程完工后,由建设单位会同设计单位进行分项验收;有些单项工程则由建设单位申报当地主管部门进行验收。

3.竣工验收工程竣工验收是对整个工程建设项目的综合性检查验收。

在工程正式验收前,由施工单位进行预验收,检查有关的技术资料、工程质量,发现问题及时解决好。

再由建设单位会同设计单位和由建设单位申报当地主管部门进行验收。

(二)、施工工艺在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量,在工程完工后,对施工质量进行评定,并备好质量保证资料,保证交付使用的工程达到设计要求和满足使用功能。

一、电气线路敷设A.一般规定1.电缆(线)敷设前,做外观及导通检查,并用直流500V兆欧表测量绝缘电阻,其电阻不小于5M Ω;当有特殊规定时,应符合其规定。

2.线路按最短途径集中敷设,横平竖直、整齐美观、不宜交叉。

3.线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域;必要时采取相应保护或屏蔽措施。

4。

当线路周围温度超过65℃时,采取隔热措施;位处有可能引起火灾的火源场所时,加防火措施。

5.线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。

6.线路与绝热的工艺设备,管道绝热层表面之间的距离应大于200mm,与其他工艺设备、管道表面之间的距离应大于150mm。

7.线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处,应留有适当的余度。

8.线路不应有中间接头,当无法避免时,应在分线箱或接线盒内接线,接头宜采用压接;当采用焊接时应用无腐蚀性的焊药。

补偿导线宜采用压接。

同轴电缆及高频电缆应采用专用接头。

9.敷设路时,不宜在混凝土土梁、柱上凿安装孔。

10.线路敷设完毕,应进行校线及编号,并按第一条的规定,测量绝缘电阻。

11.测量线路绝缘时,必须将已连接上的设备及元件断开。

B.电缆的敷设1.敷设电缆时的环境温度不应低于-7℃。

2.敷设电缆时应合理安排,不宜交叉;敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦;固定时,松紧应适度。

3.多芯电缆的弯曲半径,不应小于其外径的6倍。

4.信号电缆(线)与电力电缆交叉时,宜成直角;当平行敷设时,其相互间的距离应符合设计规定。

5.在同一线槽内的不同信号、不同电压等级的电缆,应分类布置;对于交流电源线路和连锁线路,应用隔板与无屏蔽的信号线路隔开敷设。

6.电缆沿支架或在线槽内敷设时应在下列各处固定牢固:(1)电缆倾斜坡度超过45°或垂直排列时,在每一个支架上。

(2)电缆倾斜坡度不超过45°且水平排列时,在每隔1~2个支架上。

(3)和补偿余度两侧以及保护管两端的第一、第二两个支架上。

(4)引入仪表盘(箱)前300~400mm处。

(5)引入接线盒及分线箱前150~300mm处。

7.线槽垂直分层安装时,电缆应按下列规定顺序从上至下排列:·仪表信号线路;·安全连锁线路;·交流和直流供电线路;8.明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离,宜大于1.5m;当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时,宜大于0.8m。

9.电缆在沟道内敷设时,应敷设在支架上或线槽内。

当电缆进入建筑物后,电缆沟道与建筑物间应隔离密封。

C.其他要求·电线穿管前应清扫保护管,穿管时不应损伤导线。

2.信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路,应分别采用各自的保护管。

3.仪表盘(箱)内端子板两端的线路,均应按施工图纸编号。

4.每一个接线端子上最多允许接两根芯线。

5.导线与接线端子板、仪表、电气设备等连接时,应留有适当余度。

二、电源设备的安装A.供电系统的安装1.弱电工程的供电设备应在安装前检查设备的外观和技术性能并符合下列规定:2.继电器、接触器和开关应动作灵活,接触紧密、无锈蚀、损坏。

3.紧固件、接线端子应完好无损,且无污物和锈蚀。

4.设备的附件齐全,性能符合安装使用说明书的规定。

B.电源设备的安装1.设备的安装应牢固、整齐、美观,端子编号、用途标牌及其他标志,应完整无缺,书写正确清楚。

2.固定设备时,应使设备受力均匀。

3.仪表箱内安装的供电设备其裸露带电体相互间或其他裸露导电体之间的距离应不小于4mm。

当无法满足时,相互间必须可靠绝缘。

4.供电箱安装在混凝土墙上、柱或基础上时,宜采有膨胀螺栓固定,并应符合下列规定:(1)箱体中心距地面的高度宜为1.3~1.5m;(2)成排安装的供电箱,应排列整齐。

5.UPS设备安装完毕,应检查其自动切换装置的可靠性,切换时间及切换电压值应符合设计规定。

6.稳压器在使用前应检查其稳压特性,电压波动值应符合安装使用说明书的规定。

7.整流器在使用前应检查其输出电压,电压值应符合安装前使用说明书的规定。

8.供电设备的带电部分与金属壳间的绝缘电阻,500V兆欧表测量时,应不小于5MΩ。

当安装使用说明书中有特殊规定时,应符合规定。

9.供电系统送电前,系统内所有电源设备的开关均应处于“继”的位置,并应检查熔继器容量。

三、弱电系统的接地A.一般规定1.弱电系统的接地,按用途分有保护性接地和功能性接地。

保护性接地分为:防电击接地、防雷接地、防静电接地和防电蚀接地;功能性接地分为:工作接地、逻辑接地、屏蔽接地和信号接地。

不同的接地有不同的要求,应按设计决定的接地施工。

2.需要接地的弱电系统的接地装置应符合下列要求:(1)当配管采用镀锌电管时,除设计明确规定处,管子与管子、管子与金属盒子连接后不必跨接,但应遵守下述规定:1)管子间采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2,螺纹表面应光滑、无锈蚀、缺损,在螺纹上应涂以电力复全脂或导电性防腐脂。

连接后,其螺纹宜外露2~3扣。

2)管子间采用带有紧定螺钉的套管连接时,螺钉应拧紧;在振动的场所,紧定螺钉应有防松动措施。

3)管子与盒子的连接不应采用塑料纳子,应采用导电的金属纳子。

4)弱电管子内有PE线时,每只接线盒都应和PE线相连。

(2)当配管采用镀锌电管,设计又规定管子间需要跨接时,应遵守下述规定:1)明敷配管不应采用熔焊跨接,应采用设计指定的专用接下来线卡子跨接。

2)埋地或埋设于混凝土中的电管,不应用线卡跨接,可采取熔焊跨接。

3)若管内穿有裸软PE铜线时,电管可不跨接。

此PE线必须与它所经过的每一只接线盒相连。

(3)配管采用黑铁管时,若设计不要求跨接,则不必跨接。

若要求跨接时,黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接,单面焊接,跨接长度不宜小于跨接圆钢直径的6倍;黑铁管与镀锌桥架之间跨接时,应在黑铁管端部焊一只铜螺栓,用不小于4mm的铜导线与镀锌桥架相连。

(4)当强弱电都采用PVC管时,为避免干扰,弱电配管应尽量避免与强电配管平行敷设,若必须平行敷设,相隔距离宜大于0.5m。

(5)当强弱电用线槽敷设时,强弱电线槽宜分开;当需要敷设在同一线槽时,强弱电之间应用金属隔板隔开。
