八重洲2R说明书
八重洲7800车台中文基本功能说明书
2、旋转[dial]钮，选择33 号菜单（rpt mod）
3、按[band（set）]键，然后旋转[dial]钮，在rpt－、rpt＋、rpt off间选择需要的频差
4、按[band（set）]键存储设置，然后按住[band（set）]键0.5 秒退出菜单进入正常操作
3 超级频道按键（1－5）
按住其中任意一键保持2 秒钟，当前机器中所有数据将存入指定的超级频道组。
4 [mhz（pΒιβλιοθήκη i）]键 在vfo模式，按此键机器以1mhz 步进频率调谐。
在频道模式，按此键机器以步进10频道调谐。
按住此键0.5秒，进行双频守候功能（双频监听功能）。
5 [tone（hm/rv）]键
1、按住[band（set）]键0.5 秒进入菜单
2、旋转[dial]钮，选择35 号菜单（rx mod）
3、按[band（set）]键，然后旋转[dial]钮，选择需要的接收模式
auto：选择频段的默认模式
2、旋转[dial]钮，选择11 号菜单（dimmer）
3、按[band（set）]键，然后旋转[dial]钮，选择合适的亮度设置dim1、dim2、dim3 或dim off（不照明）
4、按[band（set）]键，将设置存入机器，然后按住[band（set）]键0.5 秒退出菜单，进入正常操作。
一． 设定频率
1． 在主机上设定
（1） 打开电源
（2） 按(V/M.MW)键进入VFO(频率)状态；
（3） 短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；
（4） 旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
八重洲2R说明书
八重洲2R说明书本翻译说明书从第十一页开始，前一部分的关于本机器的各部件的安装和说明不在此翻译范围内。
注意事项：不许将此说明书做商业用途。
不许公开此说明书（因为一方涉及到厂商的版权问题，另一方面本人水平有限）BG7IUT 翻译2003年10月18日调频：开机，旋转DIAL键可以按事先设定好的步进来调整当前操作波段的频率，顺时针方向可以使频率向高的方向步进，逆时针方向可以使频率向低的方向步进。
按F/W键，用顶部旋纽调1MHz频。
扫描：在VFO模式下，按住BAND 键一秒并用顶部旋纽进行向上或向下扫描。
当接收到一个足够强的信号时，扫描会停止在这个频点上，扫描停止保持的时间是依照你设定的“resume”条件来确定的。
（菜单#31）。
按PTT键退出扫描。
发射：VX-2R只能在144MHz和430MHz发射，发射时，仅仅需要按住PTT键就可以了。
在发射频率范围上，可以选择两种功率。
改变发射功率时，只需按H（高）/L（低）键就可以进行转换。
在高功率发射时，液晶上显示满格发射讯号；在低功率发射时，液晶上只显示两格发射讯号。
在FNB-82Li电池（3.7V）工作下，144MHz高功率时1.5W输出，低功率时0.1W输出；430MHz高功率时1.0W 输出，低功率时0.1W输出。
在外接电源（6.0V）工作下，144MHz 高功率时3W输出，低功率时0.3W输出；430MHz高功率时2.0W 输出，低功率时0.3W输出。
锁键：为了防止意外的频率误调整，面板和DIAL旋钮可以被锁定。
激活锁定功能如下：按住H/L键一秒进入设定模式用顶部旋纽DIAL键选择菜单#25（LOCK）按H/L键进行入设定，然后用顶部旋纽DIAL键选择：KEY（锁定按键），DIAL （锁定旋纽），K+D（锁定按键和旋纽），PTT（锁定发射键），K+P （锁定按键和发射键），D+P（锁定旋纽和发射键），ALL（锁定所有键）。
完成设定后，按PTT键保存新设置并退回正常操作模式。
深圳通八洲路障机说明
前言感谢您使用深圳通八洲液压路障机。
为了使您能够对该产品使用得心应手，并能充分发挥其优越性能，务必请您仔细阅读本说明书，并真诚欢迎来函、或来电本公司咨询有关使用情况、或使用中出现的问题；愿本产品能为您带来称心如意的满足。
路障机广泛应用于公路收费站、检查站、监狱、机场、政府机关、使馆、军事基地、海关、银行、工矿企业、港口、仓库、停车场及一切需要限制车辆通行的地方等，控制车辆出入的场所；值班人员通过控制系统发出指令，由液压传动使路障装置快速升降,车辆通过后，经电感检测自动指令路障装置或者手动按钮操作使路障机快速升降;以达到控制车道、大门放行或封闭，有效防止车辆强行冲卡的目的。
该产品采用液压驱动技术强制性拦截，承重、抗撞能力强，操作简便、灵活，液压传动，动作平稳、快捷、噪声低，通行能力强，安全可靠, 承载能力强、升降平稳等优点。
路障机可与挡车道闸、智能卡收费管理系统及门禁考勤系统配套使用，组成完善的道口管理系统。
（按用户要求增设）安全提示：★本产品只能用于一些规定的场所. 如果用于一些没有明确说明的场所，会对本产品造成损坏并可能产生危险；★如果由于不正确使用或者使用频率超过规定的范围造成的损坏，通八洲不承担责任；★不能将设备安装在可燃（爆）气体附近，易燃（爆）气体会对设备有一定的安全隐患；★如果在安装SN-LD/LB系列产品或以及相应的附件时不遵守安装事项，并由此造成变形等后果，通八洲将不会对此负责；★必须遵守安装所在地有效的现行条例，在系统上做连线时，必须先切断电源；确定做好设备接地；★不能对SN-LB/LD自动系统做任何形式上的更改；安装人员须给予使用者技术方面必要的支持和培训,包括在紧急状况下的手动操作；★在设备运动动作时，不允许人靠近设备；使用者禁止通过任何方式进行维修，必须联系有维修资格的人；★任何在使用说明中没有被清楚标出的项目是不被允许的。
目录一、概述 (1)1、路障机系统组成 (1)2、外形尺寸 (1)3、主要技术参数 (1)二、工作原理 (2)1、路障机主机架 (2)2、液压系统 (2)3、电气控制系统 (2)4、功能介绍 (2)5、产品特点 (2)6、接线示意图说明 (2)三、安装须知 (3)1、线材用量 (3)2、接线示意图 (3)四：施工示意图 (4)1、地基挖坑 (4)2、排水系统 (4)3、排水方法 (4)4、施工示意图 (4)五、安装、调试 (4)1、安装位置 (4)2、管线连接 (4)3、整机测试运行 (4)4、路障机加固 (5)六、路障机使用方法 (5)七、使用与保养 (5)1、日常使用与保养 (5)2、500小时保养 (5)3、3500小时保养 (6)八、常见故障及其排除 (6)常见故障原因和排除方法见表5-1 (6)本说明书为公司最新产品的使用说明书，公司保留对产品的改进和说明书的更新而不另行告知的权利。
YAESU VX-2R中文使用说明书及写频软件
YAESU VX-2R中文使用说明书及写频软件本文来自: 中国业余无线电家园网站作者: BG1LZN日期: 2007-6-22 18:46 阅读: 2371人打印收藏大中小YAESU, 说明书, 软件, 中文YAESU VX-2R使用说明书调频：开机，旋转DIAL键可以按事先设定好的步进来调整当前操作波段的频率，顺时针方向可以使频率向高的方向步进，逆时针方向可以使频率向低的方向步进。
按F/W键，用顶部旋纽调1MHz频。
扫描：在VFO模式下，按住BAND键一秒并用顶部旋纽进行向上或向下扫描。
当接收到一个足够强的信号时，扫描会停止在这个频点上，扫描停止保持的时间是依照你设定的“resume”条件来确定的。
（菜单#31）。
按PTT键退出扫描。
发射：VX-2R只能在144MHz和430MHz发射，发射时，仅仅需要按住PTT键就可以了。
在发射频率范围上，可以选择两种功率。
改变发射功率时，只需按H（高）/L（低）键就可以进行转换。
在高功率发射时，液晶上显示满格发射讯号；在低功率发射时，液晶上只显示两格发射讯号。
在FNB-82Li电池（3.7V）工作下，144MHz高功率时1.5W输出，低功率时0.1W输出；430MHz高功率时1.0W输出，低功率时0.1W输出。
在外接电源（6.0V）工作下，144MHz高功率时3W输出，低功率时0.3W输出；430MHz高功率时2.0W输出，低功率时0.3W输出。
锁键：为了防止意外的频率误调整，面板和DIAL旋钮可以被锁定。
激活锁定功能如下：1、按住H/L键一秒进入设定模式2、用顶部旋纽DIAL键选择菜单#25（LOCK）3、按H/L键进行入设定，然后用顶部旋纽DIAL键选择：KEY（锁定按键），DIAL（锁定旋纽），K+D（锁定按键和旋纽），PTT（锁定发射键），K+P（锁定按键和发射键），D+P（锁定旋纽和发射键），ALL（锁定所有键）。
4、完成设定后，按PTT键保存新设置并退回正常操作模式。

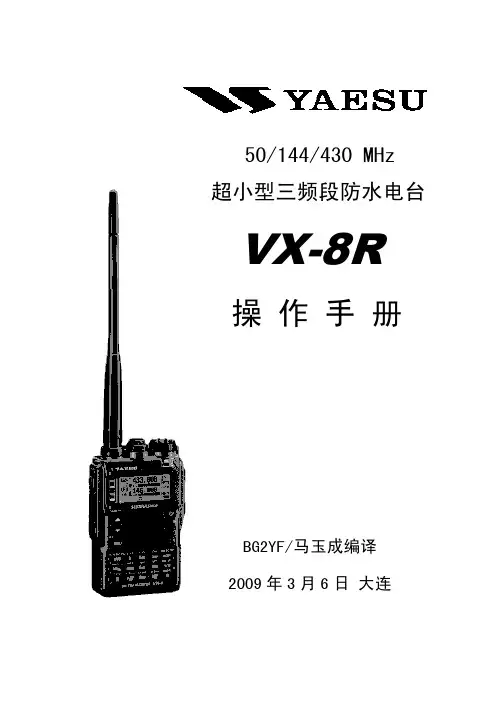

八重州VX-8R中文说明书-1
Yaesu VX-R2说明书
Yaesu VX-R2说明书Yaesu VX-2R。
说起YAESU，可能有些人不是很了解。
但是说起八重洲这个名字的知名度就够高了吧！VX-2R是世界上最小巧的1瓦\\1.5瓦（七十厘米波段\\两米波段）双段手持电台，使用电池发射功率可以达到前作VX-1R的三倍。
VX-2R的接收范围为0.5-999MHz，无论是VFH波段、UHF波段、还是聆听短波、FM广播、航海频率、航空频率，甚至通过WIRELESS网关连通世界，VX-2R都一点也不含糊。
VX-2R七十厘米波段\\两米波段双段发射，频率覆盖144-148MHz和430-450MHz，经过扩频还可支持更广泛的发射频率。
为了方便大家的使用，在此给大家简单的介绍一下YAESU VX-2R的一些基本操作和基本功能使用。
一、按住手持电台屏幕下方中间位置的“H/L”按键1秒钟以上即可进入本机的功能菜单选项，使用电台右上角的旋钮可上、下调整各功能编号：1、[APO]―自动关机选项。
可调整时间范围：OFF--不启用；30min―30分钟；1hour―1小时；3hours―3小时；5hours―5小时和8hours―8小时。
出厂默认选项为：OFF。
2、[ARTSBEEPS]―自动联络应答提示音选项。
可选择内容：INRANGE、ATWAYS以及OFF。
出厂默认选项为：INRANGE。
3、[ARTSINTERVAL]―自动联络应答时间选项。
可调整时间范围：15SEC―15秒种和25SEC―25秒种。
出厂默认选项为：25秒种。
4、[ARS]―自动中转开关选项。
可调整档位：ON―开启和OFF―关闭。
出厂默认选项为：ON。
5、[ATT]―信号衰减控制开关选项。
可调整档位：ON―开启和OFF―关闭。
出厂默认选项为：OFF。
6、[BCLO]―遇忙禁发控制开关选项。
可调整档位：ON―开启和OFF―关闭。
7、 [KE YBEEP]―键盘提示音开关选项。
可调整档位：ON―开启和OFF―关闭。
八重洲电台操作说明FT-8900R_Big5
請使用高質量的 50 歐姆同軸電纜做為饋線來連接本機和天 線。如果饋線質量低劣，安裝天線的所有努力就將東流。頻率越 高 ， 饋 線 對 信 號 的 損 耗 就 越 大 。 8 米 (25’) 長 的 同 軸 電 纜 在 29MHz 時損耗是 1/2dB, 在 446MHz 時，對信號的損耗就是 6dB。根據您的安裝位置（車載安裝還是基地安裝）仔細選擇饋 線和饋線的長度（車載安裝時，饋線要短而柔軟）。
FP-1023
交流電源變換器（25A，美國版具有）
FP-1030A 交流電源變換器（30A）
CT-39
分包通信連接電纜
第6頁
FT8900R 操作手冊 中文版 由 BD2CM/孫繼利編譯
選件是否可得，根據情況不同而不同。有的是某一地區的標 準配件，某些，在一定地區可能根本不供應。請諮詢您的經銷 商。非 YAESU 指定配件，可能會造成本機損壞，也會使本機質 保失效。
1. 本 FT-8900R 操作手冊中文版由 BD2CM/孫繼利根據原機所 配英文版操作手冊編譯而成，供全球講中文的火腿朋友免費 使用。
2. 您有權以任何方式對本操作手冊中文版進行分發，但您必須 注明由 “BD2CM/孫繼利編譯”，並且不得用於商業用途。
3. 如果涉及著作權，請即聯繫。 4. 排版儘量採用中文格式。部分無法用中文格式的地方採用英
安全知識
FT-8900R 是一種電子設備，也是一個射頻干擾源。您需要 遵守各種安全方面的要求。以下這些技巧適用於任何有完美設計 的業餘電臺。
不要讓沒經過訓練的孩子操作機器或玩弄開線。 各種連接線一定要用絕緣膠帶紮成線把，以避免短路。 不要沿門框，或在潮濕的地方下線，以避免意外短路。 當機器處於發射狀態時，不要站在天線的正前方。不要將天 線的輻射方向正對著有人或寵物等經常走動的地方。 做為車台安裝時，最好將天線安裝到車的頂部，以便安裝牢 固並使輻射波遠離路上的人。 當您停車使用時（如，在停車場），如果有人經過，請減小 發射功率。 車輛行進時，不要將兩個耳朵都帶上耳機。 車輛行進時，不要用雙音頻撥號。不管是自動撥號還是手動 撥號，都要將車停在路邊再進行撥號。
YaesuVX-R2说明书
YaesuVX-R2说明书以下是为大家整理的YaesuVx-R2说明书的相关范文，本文关键词为Yaesu,Vx-R2,说明书,Yaesu,Vx-2R,说起，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教育文库中查看更多范文。
YaesuVx-2R。
说起YAesu，可能有些人不是很了解。
但是说起八重洲这个名字的知名度就够高了吧！Vx-2R是世界上最小巧的1瓦\\1.5瓦（七十厘米波段\\两米波段）双段手持电台，使用电池发射功率可以达到前作Vx-1R的三倍。
Vx-2R的接收范围为0.5-999mhz，无论是VFh波段、uhF波段、还是聆听短波、Fm广播、航海频率、航空频率，甚至通过wIReLess网关连通世界，Vx-2R都一点也不含糊。
Vx-2R七十厘米波段\\两米波段双段发射，频率覆盖144-148mhz和430-450mhz，经过扩频还可支持更广泛的发射频率。
为了方便大家的使用，在此给大家简单的介绍一下YAesuVx-2R 的一些基本操作和基本功能使用。
一、按住手持电台屏幕下方中间位置的“h/L”按键1秒钟以上即可进入本机的功能菜单选项，使用电台右上角的旋钮可上、下调整各功能编号：1、[Apo]—自动关机选项。
可调整时间范围：oFF--不启用；30min—30分钟；1hour—1小时；3hours—3小时；5hours—5小时和8hours—8小时。
出厂默认选项为：oFF。
2、[ARTsbeeps]—自动联络应答提示音选项。
可选择内容：InRAnge、ATwAYs以及oFF。
出厂默认选项为：InRAnge。
3、[ARTsInTeRVAL]—自动联络应答时间选项。
可调整时间范围：15sec—15秒种和25sec—25秒种。
出厂默认选项为：25秒种。
4、[ARs]—自动中转开关选项。
可调整档位：on—开启和oFF—关闭。
出厂默认选项为：on。
5、[ATT]—信号衰减控制开关选项。
八重洲说明书
八重洲说明书瓦超坚固,防水,三波段镁金属外壳手持机业余无线电中一棵闪亮的星!Y AESU VX-7R拥有令人激动的坚固,防水,等特性.拥有VX-7R,你就拥有了最好的手持机.性能参数:频率覆盖: 接收0.5-999Mhz 发射50/144/430业余波段双VFO同时接收,V-V/U-U/V-U/Gen-Ham输出功率: 5瓦AM短波接收及气象频率500个存储信道3米水深半小时防水能力镁金属外壳1300mAh高能Li离子电池CTCSS/DCS编解码器Arts?通信圈外提示支持WIRES互联网中转全彩色LED收发指示灯频谱显示可选SU-1气压高度计VX-7R开频步骤:1 打开电池。
2 打开黑色的垫板(在写有警告"warning"的正上方)。
3 对于Mars/Cap开频：断开焊点5。
4 对于全段开频：断开焊点4。
5 装上垫板／电池。
6 同时按下[4]、[Band]和[V/M]键开机。
按下F键复位。
完成。
*现在在机器上保存的内存频道和其他个人信息在复位后被清除。
VX-7R开频后:1 全段开频：TX: 40.000Mhz - 224.995Mhz & 300Mhz - 579.995Mhz2 Mars/Cap开频：TX: 50Mhz - 54Mhz 140Mhz - 174Mhz & 222Mhz - 225Mhz & 420Mhz - 470Mhz.欧州C2版: 工厂设置: 2+3+4+5，断开4即可。
欧州B1版: 工厂设置: 2+4+5+7，断开4。
欧州B2版: 工厂设置: 2+4，断开4。
美国A2版: 工厂设置: 1+2+3+6+7+8。
(900MHz Blocked)断开4：全段发射。
Y AESU VX—7R功能设置设置模式VX—7R的设置模式可以对本机的大量参数进行设定，请按照下面的步骤进行：1、按黄色【MON\F】键，再按【0\SET】键进入设置模式2、旋转顶部的【DIAL】旋纽，选择需要设置的菜单项目3、通过按压【MAIN】、【SUB】键调整或选择所需要调整的菜单的参数4、设置完成后，按发射键【PTT】确定并退出设置模式注意：有些菜单的激活需要在调整参数前按【BAND\BND DN】键进入“我的菜单”快捷键设置“我的菜单”键允许你快捷地调出某个菜单选项，【TX\PO\LK】键担当了这个角色。
FT-1907R设置说明书
八重洲FT-1907R设置说明书1 Apo自动关机.激活止自动关机功能.半小时1.3.5.8.停止2 ar bepars哗声提示.在arts使用时可选择哗声. 当前状态长期停止.当前状态时3 ar int.选择arts投票间隔时间在期间.25秒15秒.25秒4 ars自动中继差转.激活停止知道中继差转功能激活停止激活5 bcol繁忙信道禁发射.激活停止繁忙信道禁发射功能.激活停止.停止6 beep操作音.激活停止按键哗声功能.Ky+scn off. Ky+scn7 bell响铃.可选择ctcss dcs epcs接收振铃1，3，5，8连续停止.停止8 bnk lnk.选择存储体为存储体连接扫描。
9 ..10 Clk sft.转移cpu钟频.激活停止.停止11 Cwid.激活停止cw标识符在arts操作期间.激活停止.停止12 CWTRNG.激活停止CW训练功能和选择传送摩斯MORSE码速率.4W-13W,15-17,20-24,30-40，OFF.OFF13 DCVLT输入直流显示14 DCSCD.设定DCS数字哑音码.104个数字哑音码.02315 DCSRV.激活停止反向DCS数字哑音译码.激活停止.停止16 DIMMER.设置面板光亮度17 DTAM.激活停止DTMF自动拨号功能.人工自动.人工18 DTDLY.设定DTMF自动拨号延迟发射功能.50,250,450,750,1000ms.5019 DTSET.加载DTMF自动拨号存储20 DTSPD.设定DTMF自动拨号传送速率.50,100ms。
50ms21 EDGBEP.激活停止频带边缘提示音当扫描.激活停止.停止22 INTCD.选择问访号码用于WIRES操作.DTMF0-DTMF9，DTMFa-DTMFf.DTMF123 IN.选择互联网链接连接方式.SRG,FRG.SRG24 INTAM.激活停止DTMF自动拨号功能当互联网链接连接方式.激活停止.停止25 .26 LOCK.选择锁功能.键盘锁，转盘锁，兼+转盘，禁发射锁，键+禁发射，转盘+发射，全部，停止.停止27 MCGAIN.话筒增益调节.LVL1-LVL9.LVL528 MEMSCN.可选择记忆扫描模式.TAG1，TAG2，ALLCH.ALLCH29 MWMD.可选择信道存储方式.下一个，最低位置.下一个30 NMSET.编程一个AIPHA,NUMERIC标签为记忆信道31 OPNMSG.可选择激活时显示文字.DC,MSG,OFF.DC32 PAGER.激活，停止CTCCSS哑音码寻呼和译码功能.激活停止.停止33 PAGABK.激活，停止响应CTCSS哑音码寻呼和译码功能.激活停止.停止34 APGCDR.接收选呼码在CTCSS哑音码寻呼和译码功能. 05-4735 APGCDT选定发射选呼码在CTCSS哑音码寻呼和译码功能. 05-4736 PRGP137 PRGP238 PRGP339 PRGP440 PSWD.编入及设定密码功能. .OFF41 RESUME.选择信道之停留时间当扫描受信时.BUSY,HOLD,3SEC,5SEC,10SEC.BUSY42 RFSQL.可调节RF静噪门限水平.S1-S9orOFF.OFF43 RPT.设置中继差转方式.-RPT,+RPT,SIMP.SIMP44 RVRT.激活停止优先信道恢复功能.激活停止.停止45 S SRCH.选择聪明的查询打扫方式.单一，连续.单一46 SHIFT.设定中继差转间隔.000-9995.06047 SKIP选择记忆扫描方式.跳越，净，停止.停止48 SPLIT.激活停止CTCSS,DCS编译码分离.激活停止.停止49 SQLTYP.选择哑音编码，译码模式.TONE,TSQL,DCS,RVTN,OFF.OFF50 STEP.设定频率步进.5,10,125,15,20,25,50,100，.12551 TEMP显示实时机内温度52 TNFREQ.设定CTCSS哑音码（hz）.50个标准CTCSS哑音码.100（hz）53 TOT.次发射时限.1m3m5m10Moff.3M54 TSMUT.激活停止寻找扫描哑音频时接收话音输出.激活停止.激活55 TSSPD.选择扫描亚音频速度.快速，慢速.快速56 VFOSCN.选择可调频率模式宽带.1mhz,2m,5m,全频带.全频带57 WXALT.激活，停止天气信道提示功能.激活，停止.停止58 WXVOL.天气信道提示话音输出.标准音量，最高音量.标准音量59 WNDV.话筒GAIN,DEVIATION和接收器带宽的减少.宽，窄.宽。
八重洲、建设伍系列电台中继设置方法详细
八重洲、建设伍系列电台中继设置方法详细八重洲系列，建伍系列电台中继设置方法详细~1.车台：八重州FT-18071,按手咪P2键键立一个新的频率2,输入下行频率438.5003,长按主机面板上的" MHZ SET "键进入菜单4,旋转DIAL旋钮到43项点" MHZ SET "键进入,旋转旋钮调出下差(减号)5,点"DIAL"键返回菜单,旋到46项,点" MHZ SET "键进入,将下差调成56,点"DIAL"键返回菜单,旋到49项,点" MHZ SET "键进入,选TONE(打开哑音)7,点"DIAL"键返回菜单,旋到52项,点" MHZ SET "键进入,将哑音调成88.58点" MHZ SET "键返回,长按MW D/MR键保存.八重州FT-78001,按手咪P2键键立一个新的频率2,输入下行频率438.5003,长按主机面板上的"BAND SET"键进入菜单4,旋转旋钮到33项点"BAND SET"键进入,旋转旋钮调出下差(减号) 5,点"BAND SET"键返回菜单,旋到39项,点"BAND SET"键进入,将下差调成56,点"BAND SET"键返回菜单,旋到42项,点"BAND SET"键进入,选ENC(打开哑音) 7,点"BAND SET"键返回菜单,旋到44项,点"BAND SET"键进入,将哑音调成88.5 8点"BAND SET"键返回,长按手咪P2键保存.八重州FT-88001,按手咪P2键键立一个新的频率2,输入下行频率438.5003,长按主机面板上的"SET"键进入菜单4,旋转旋钮到33项点"DIAL"键进入,旋转旋钮调出下差(减号)5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成56,点" SET"键返回菜单,旋到41项,点"DIAL"键进入,选ENC(打开哑音)7,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,将哑音调成88.58点" SET"键返回,长按手咪P2键保存.八重州FT-89001,按手咪P2键键立一个新的频率2,输入下行频率438.5003,长按主机面板上的"SET"键进入菜单4,旋转旋钮到33项点"DIAL"键进入,旋转旋钮调出下差(减号)5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成56,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,选ENC(打开哑音)7,点" SET"键返回菜单,旋到39项,点"DIAL"键进入,将哑音调成88.58点" SET"键返回,长按手咪P2键保存.艾可慕IC-2720①打开电源，按住[PWR]1秒钟开机。
八重洲说明书
特点介绍VX-7R是一款超小型3波段FM收发机。
接收频率范围极为宽广。
具有VHF/UHF通信的最领先技术特性和无可比拟的监听功能。
VX-7R体积小巧，您可以带着它远足、滑雪、或大城市里漫步。
操作的简便性使您能感到操作的乐趣。
除了在50、144、430MHz段收发功能外，还提供有0.3瓦的222MHz段的QRP收发功能，以及AM（MF）、FM广播段，HF 全段，V/U段，VHF AM航空段，商用和应急呼叫频率的信号接收功能。
段内（V/V和U/U）双频接收功能使您可以同时监视两个频点的信号。
作为选件的气压传感器单元可以提供大气压力情况的数据，在您登山或远足时可以为您指示海拔高度，同时，能够根据其测量结果为您提供天气预报。
发射机部分使用配机电池块FNB-80LI在50MHz、144MHz、430MHz段FM方式通信时提供5瓦的输出功率。
在222MHz段提供0.3瓦的输出功率。
在50MHz段AM方式下提供1瓦的输出功率。
VX-7R具有CTCSS和DCS编解码功能。
还具有Y AESU的ARTS TM功能（自动可通联指示功能）。
开启此功能后，如果两只具有此功能的机器相距太远而无法通联时，两机均会自动报警。
感谢您购买VX-7R。
建议您通读本手册以了解此款Y AESU最新手持机的激动人心的功能。
控制部件和连接口屏幕上的图标和指示和键盘功能AM 自动关机启动L3 L1 铃声报警启动 DTMR 静音功能启动 声控发射 高放前端衰减启动 省电功能启动 低电告警图标意义DW ：双频接收（双频守候）功能启动 键盘已锁 中转差频方向 下差（减差） 上差（加差） 异频（上下差，加减差） TSQ ：CTCSS/DCS 操作T ：哑音编码 TSQ ：哑音解码 DCS （编码静噪）操作 T·D ：发射：哑音编码，接收：DCS 解码 D·T ：发射：DCS 编码，接收：哑音解码 D ：DCS 编码开启功能键 输入频率数字”1” 输入频率数字”2” +按住此键（不松）异频收发时，翻转收发频率输入频率数字”4” 输入频率数字”5” +按住此键（不松）开启互联网连接 输入频率数字”7” 输入频率数字”8”+按住此键（不松）+按住此键（不松）输入频率数字输入频率数字设置下方频率为工作波段（发射频率）+按住此键（不松）输入频率数字VFO状态和频道状态转换+配件和选件配件：FNB-80LI 电池块NC-72B/C 电池充电器拆装方便的腰带夹手提绳天线操作手册质保卡选件：1、CSC-88 软保护套2、CD-15 快速充电器（需要NC-72B/C）3、FBA-23 装两节5号电池的电池盒（电池不提供）4、FNB-80LI 电池块（7.4V/1300mAh）5、E-DC-5B 加有噪声滤波器的直流电源线6、NC-72B/C 电池充电器7、E-DC-6 直流电连接线（只有电线和插头）8、CT-91 话筒连接线9、VC-27 耳麦10、MH-57A4B 手持话筒扬声器11、CMP46A 防水手持话筒声声器12、CN-3 BNC接转SMA接口转接头13、SU-1 气压传感器单元选配件是否可得，根据情况不同而不同。
YAESU 八重洲FT-252中文使用手册
操作手册
VHF 调频对讲机
八重洲无线株式会社
日本东京品川区东品川 2-5-8 号天王洲 PACKSIDE BUILDING 邮编 ： 140-0002
八重洲电子设备科技（上海）有限公司
中国上海自由贸易试验区西里路 55 号 5F1007B 邮编 ： 2............................................................1 配件和选购件......................................................2 控制和连接..........................................................3 顶面板和前面板..............................................3 LCD.................................................................4 配件安装..............................................................5 天线安装..........................................................5 安装 FNB-124LI 电池..................................5 电池充电..........................................................6 低电量显示......................................................6 皮带夹安装 / 拆卸......................
