自恢复保险丝选型指南

自恢复保险丝选型指南自恢复保险丝是一种重要的电气保护设备，主要用于在电路发生过载或短路时切断电流，以保护电器设备和电路的安全。

选择适合的自恢复保险丝类型对确保电路的正常运行至关重要。

本文将提供一个自恢复保险丝选型指南，帮助读者了解不同类型保险丝的特点和应用场景，以便根据实际需求选择合适的保险丝。

首先，我们需要了解什么是自恢复保险丝。

自恢复保险丝，也被称为PTC保险丝（正温度系数保险丝），是一种基于正温度系数（Positive Temperature Coefficient，PTC）效应的电阻材料制成的保险丝。

当电流通过保险丝时，保险丝的温度上升，电阻值随之增加，并限制电流的流动。

一旦过载或短路情况解除，保险丝会自动恢复到正常状态，电流继续流动。

因此，自恢复保险丝不需要更换，能够提供长时间的可靠保护。

1. 电流额定值（Current Rating）：根据电路中的电流需求选择适当的电流额定值。

保险丝的额定电流应略高于电路中的最大工作电流，以确保保险丝能够快速切断电流，避免电路过载损坏。

2. 额定电压值（Voltage Rating）：根据电路中的电压需求选择适当的电压额定值。

保险丝的额定电压应略高于电路中的最大工作电压，以确保保险丝能够安全切断电流，并避免电弧和火灾的发生。

3.尺寸和安装方式：根据电路的空间限制和安装需求选择适当的尺寸和安装方式。

自恢复保险丝通常可分为贴片式（SMD）和插件式两种安装方式。

贴片式保险丝适合于紧凑的电路板设计，而插件式保险丝则适用于传统的插件式电路板。

4. 响应时间（Time-to-Trip）：响应时间是指保险丝从开始过载或短路发生到切断电流的时间。

根据系统的要求选择适当的响应时间。

一般来说，响应时间较短的保险丝能够更快地切断电流，但也可能对电路的正常工作造成干扰。

5. 温度特性（Temperature Coefficient）：不同类型的自恢复保险丝的温度特性不同。

根据环境温度和电路工作温度范围选择适当的温度特性。

自恢复保险丝(PPTC)选型

自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。

电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。

其效果与开关元件类似，只是响应速度较慢。

它有三种封装形式：引线型、薄片型（带型）和贴装型。

2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。

由于聚合物自复保险丝为导体，其上会有电流通过。

当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。

从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。

这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。

当温度达到125°C时，电阻变化显著，从而使电流明显减小。

此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。

当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。

上述过程可循环多次。

3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。

②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。

③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。

电流越大或温度越高，则动作时间越短。

④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。

⑥动作功率Pdtyp：动作状态下消耗的功率。

⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。

4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。

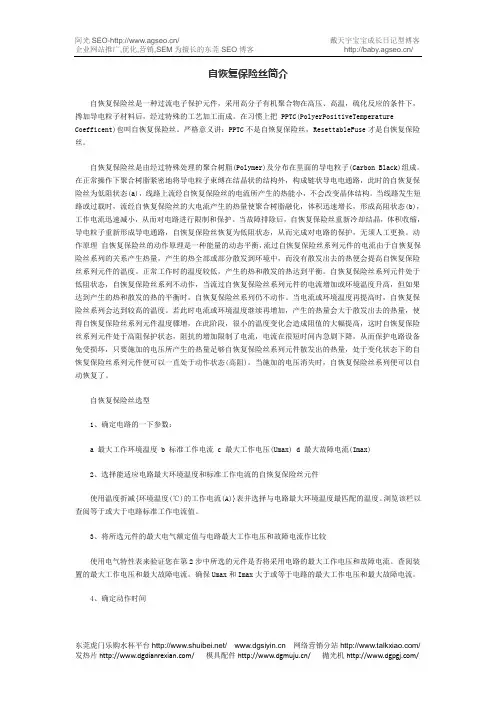

自恢复保险丝简介

自恢复保险丝简介自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

在习惯上把 PPTC(PolyerPositiveTemperature Coefficent)也叫自恢复保险丝。

严格意义讲：PPTC不是自恢复保险丝，ResettableFuse才是自恢复保险丝。

自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。

在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。

当故障排除后，自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。

动作原理自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝系列元件的电流由于自恢复保险丝系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝系列元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。

自恢复保险丝系列元件处于低阻状态，自恢复保险丝系列不动作，当流过自恢复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝系列仍不动作。

当电流或环境温度再提高时，自恢复保险丝系列会达到较高的温度。

若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自恢复保险丝系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自恢复保险丝系列元件散发出的热量，处于变化状态下的自恢复保险丝系列元件便可以一直处于动作状态(高阻)。

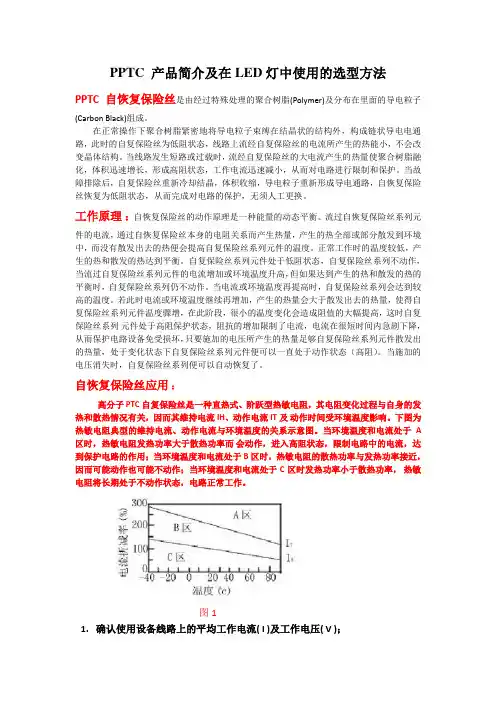

PPTC 产品选型方法

PPTC 产品简介及在LED灯中使用的选型方法PPTC自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。

在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自复保险丝为低阻状态，线路上流经自复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态，工作电流迅速减小，从而对电路进行限制和保护。

当故障排除后，自复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。

工作原理：自恢复保险丝的动作原理是一种能量的动态平衡。

流过自恢复保险丝系列元件的电流，通过自恢复保险丝本身的电阻关系而产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自复保险丝系列元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。

自复保险丝系列元件处于低阻状态，自复保险丝系列不动作，当流过自复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自复保险丝系列仍不动作。

当电流或环境温度再提高时，自复保险丝系列会达到较高的温度。

若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自复保险丝系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自复保险丝系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自复保险丝系列元件散发出的热量，处于变化状态下自复保险丝系列元件便可以一直处于动作状态（高阻）。

当施加的电压消失时，自复保险丝系列便可以自动恢复了。

自恢复保险丝应用：高分子 PTC自复保险丝是一种直热式、阶跃型热敏电阻，其电阻变化过程与自身的发热和散热情况有关，因而其维持电流IH、动作电流IT及动作时间受环境温度影响。

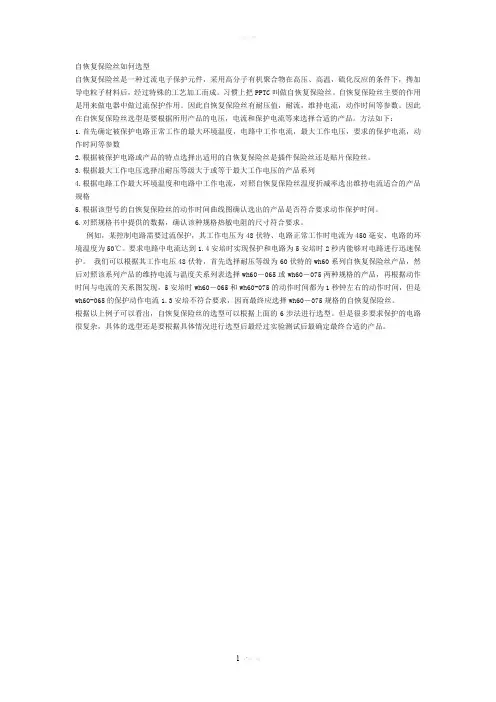

自恢复保险丝选型方法..

自恢复保险丝如何选型自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

习惯上把PPTC叫做自恢复保险丝。

自恢复保险丝主要的作用是用来做电器中做过流保护作用。

因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。

因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。

方法如下：1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。

3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。

6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。

例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。

要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。

我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。

根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。

但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。
