铸造铝合金化学成分表
铝合金成分和压铸标准
国内外主要压铸AI合金化学成分表铝合金压铸标准---美国标准三.美国标准ASTM B85-96美国压铸铝合金化学成分表铝合金压铸标准---欧盟标准四．欧盟标准EN1706：1998欧盟压铸铝合金化学成分和力学性能表铝合金压铸标准---日本标准二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表铝合金压铸标准---中国标准一.中华人民共和国国家铝合金压铸标准压铸铝合金的化学成分和力学性能表. 铝合金压铸件GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块铸造表面GB6060.4 表面粗糙度比较样块抛光加工表面GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定.。
adc12含铝标准

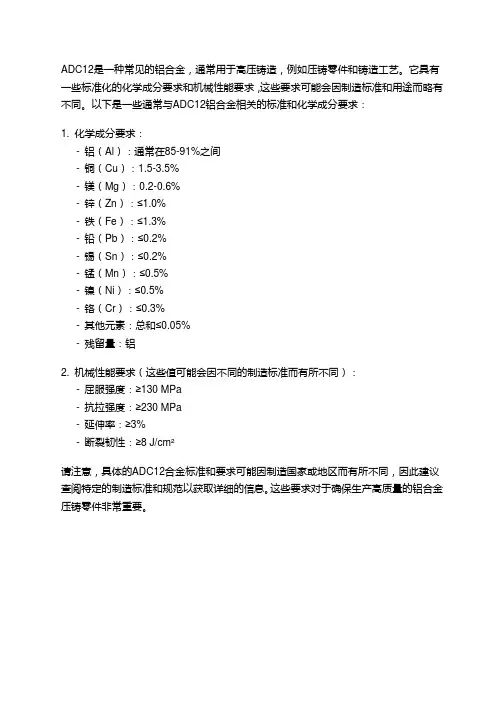

ADC12是一种常见的铝合金，通常用于高压铸造，例如压铸零件和铸造工艺。
它具有一些标准化的化学成分要求和机械性能要求，这些要求可能会因制造标准和用途而略有不同。
以下是一些通常与ADC12铝合金相关的标准和化学成分要求：
1. 化学成分要求：
- 铝（Al）：通常在85-91%之间
- 铜（Cu）：1.5-3.5%
- 镁（Mg）：0.2-0.6%
- 锌（Zn）：≤1.0%
- 铁（Fe）：≤1.3%
- 铅（Pb）：≤0.2%
- 锡（Sn）：≤0.2%
- 锰（Mn）：≤0.5%
- 镍（Ni）：≤0.5%
- 铬（Cr）：≤0.3%
- 其他元素：总和≤0.05%
- 残留量：铝
2. 机械性能要求（这些值可能会因不同的制造标准而有所不同）：
- 屈服强度：≥130 MPa
- 抗拉强度：≥230 MPa
- 延伸率：≥3%
- 断裂韧性：≥8 J/cm²
请注意，具体的ADC12合金标准和要求可能因制造国家或地区而有所不同，因此建议查阅特定的制造标准和规范以获取详细的信息。
这些要求对于确保生产高质量的铝合金压铸零件非常重要。
铸造铝合金牌号及化学成分
铸造铝合金牌号及成分科技名词定义中文名称：铸造铝合金英文名称：cast aluminium alloy定义1：适于熔融状态下充填铸型获得一定形状和尺寸铸件毛坯的铝合金。
应用学科：航空科技（一级学科）；航空材料（二级学科）定义2：以铝为基的铸造合金。
应用学科：机械工程（一级学科）；铸造（二级学科）；铸造合金（三级学科）以上内容由全国科学技术名词审定委员会审定公布铸造铝合金cast aluminium alloy 可用金属铸造成形工艺直接获得零件的铝合金，铝合金铸件该类合金的合金元素含量一般多于相应的变形铝合金的含量。
据主要合金元素差异有四类铸造铝合金。
(1)铝硅系合金，也叫“硅铝明”或“矽铝明”。
有良好铸造性能和耐磨性能，热胀系数小，在铸造铝合金中品种最多，用量最大的合金，含硅量在10％～25％。
有时添加0.2％～0.6％镁的硅铝合金，广泛用于结构件，如壳体、缸体、箱体和框架等。
有时添加适量的铜和镁，能提高合金的力学性能和耐热性。
此类合金广泛用于制造活塞等部件。
(2)铝铜合金，含铜4.5％～5.3％合金强化效果最佳，适当加入锰和钛能显著提高室温、高温强度和铸造性能。
主要用于制作承受大的动、静载荷和形状不复杂的砂型铸件。
(3)铝镁合金，密度最小(2.55g/cm3)，强度最高(355MPa左右)的铸造铝合金，含镁12％，强化效果最佳。
合金在大气和海水中的抗腐蚀性能好，室温下有良好的综合力学性能和可切削性，可用于作雷达底座、飞机的发动机机匣、螺旋桨、起落架等零件，也可作装饰材料。
(4)铝锌系合金，为改善性能常加入硅、镁元素，常称为“锌硅铝明”。
在铸造条件下，该合金有淬火作用，即“自行淬火”。
不经热处理就可使用，以变质热处理后，铸件有较高的强度。
经稳定化处理后，尺寸稳定，常用于制作模型、型板及设备支架等。
铸造铝合金具有与变形铝合金相同的合金体系，具有与变形铝合金相同的强化机理﹙除应变强化外﹚，他们主要的差别在于：铸造铝合金中合金化元素硅的最大含量超过多数变形铝合金中的硅含量。
铸造铝合金化学成分
铸造铝合金化学成份分析及热处理原理论述(1)铝硅系合金，也叫“硅铝明”或“矽铝明”。
有良好铸造性能和耐磨性能，热胀系数小，在铸造铝合金中品种最多，用量最大的合金，含硅量在10％～25％。
有时添加0.2％～0.6％镁的硅铝合金，广泛用于结构件，如壳体、缸体、箱体和框架等。
有时添加适量的铜和镁，能提高合金的力学性能和耐热性。
此类合金广泛用于制造活塞等部件。
(2)铝铜合金，含铜4.5％～5.3％合金强化效果最佳，适当加入锰和钛能显著提高室温、高温强度和铸造性能。
主要用于制作承受大的动、静载荷和形状不复杂的砂型铸件。
(3)铝镁合金，密度最小(2.55g/cm3)，强度最高(355MPa左右)的铸造铝合金，含镁12％，强化效果最佳。
合金在大气和海水中的抗腐蚀性能好，室温下有良好的综合力学性能和可切削性，可用于作雷达底座、飞机的发动机机匣、螺旋桨、起落架等零件，也可作装饰材料。
(4)铝锌系合金，为改善性能常加入硅、镁元素，常称为“锌硅铝明”。
在铸造条件下，该合金有淬火作用，即“自行淬火”。
不经热处理就可使用，以变质热处理后，铸件有较高的强度。
经稳定化处理后，尺寸稳定，常用于制作模型、型板及设备支架等。
以铝为基的合金总称。
主要合金元素有铜、硅、镁、锌、锰，次要合金元素有镍、铁、钛、铬、锂等。
铝合金密度低，但比强度高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。
铝合金分两大类：铸造铝合金，在铸态下使用；变形铝合金，能承受压力加工，力学性能高于铸态。
可加工成各种形态、规格的铝合金材。
主要用于制造航空器材、日常生活用品、建筑用门窗等。
铝合金按加工方法可以分为变形铝合金和铸造铝合金。
变形铝合金又分为不可热处理强化型铝合金和可热处理强化型铝合金。
不可热处理强化型不能通过热处理来提高机械性能，只能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等。
铝合金化学成分表
铝合金锭化学成分表
压铸用铝合金之成分
压铸铝合金之机械性能
压铸铝合金之特性及用途
压铸铝合金之机械性能
压铸铝合金之特性及用途
国标ADC12铝锭铜1.5-3.5% 硅9.5-12% 镁0.3%以下锌1.0%以下铁1.0%以下
锰0.5%以下余量铝
国标ADC10铝锭铜2.0-4.0% 硅7.5-9.5% 镁0.3%以下锌1.0%以下铁1.0%以下锰0.5以下余量铝国标ADC6铝锭铜0.1% Max 、硅1.0% Max、镁2.6-4.0 %、锌0.4 %Max 、铁0.8 %Max、锰0.4-0.6 、镍0.1 %Max 余量铝
国标YLD102铝锭铜0.3%Max 、硅10.0-13.0% 、镁0.25%Max、锌0.1 %Max 、铁0.9%Max、锰0.4%Max 、铬0.1 %Max 余量铝
国标A356.1铝锭铜0.25%Max 、硅6.5-7.5% 、镁0.25-0.45%、锌0.35 %Max 、铁0.5%Max、锰0.35%Max 、钛0.25 %Max 余量铝
国标A380铝锭铜3.0-4.0%、硅7.5-9.5% 、镁0.0.30%、锌2.0-3.0%、铁1.0%Max、锰0.50%Max 、锡0.20 %Max 余量铝可按客户提供金属元素，生产不同牌号的铝合金锭
铝合金机械性能
铸造用铝合金之成份及特性
压铸用铝合金之成份及特性
铸造铝合金的代号和化学成分（GB8733-88)
二.日本工业标准 JIS H5302:2000
日本压铸铝合金化学成分表
日本压铸铝合金机械性能表。
BS EN 1706：1998 铝及铝合金铸件化学成分和机械性能
在凝固过程中由于内部压力的增加形成的一个铸件的破裂趋向。 3.9、气密性
在压力测试中没有漏气的趋向。
第 5 页 共 17 页
BS EN 1706：1998
4、命名系统
4.1、数字命名系统：数字命名系统必须与 EN 1780-1 一致。 4.2、以命名系统为基的化学符号：以命名系统为基的化学符号必须与 EN 1780-2 一致。 4.3、回火热处理标注：以下的缩写应用于热处理中，与表格 2，3，4 和 A.1 相关。
BS EN 1706：1998
铝及铝合金-铸件-化学成分和机械性能
欧洲标准 EN 1760:1998 具有英国标准的身份。 ICS 77.120.10； 77.150.10
未经 BSI 的同意不得擅自复印，除非符合版权法。
本件由重庆小舟翻译事务所(67722576)译自日语原文，2006 年 10 月
该欧洲标准由铝及铝合金技术委员会 CEN/TC 132 准备，该委员会的秘书处由法国标准化协会主 持。
该欧洲标准应该拥有一个国家标准的地位，不管是相同文本的发布或者认可，最迟不能超过 1998 年的 9 月。而与此相冲突的国家标准也应最迟在 1998 年的 9 月被撤消。
根据 CEN/CENELEC 的内部规章，国家标准组织的下列国家必须执行此欧洲标准：奥地利，比利 时，捷克共和国，丹麦，芬兰，法国，德国，希腊，冰岛，爱尔兰，意大利，卢森堡，荷兰，挪威，葡 萄牙，西班牙，瑞典，瑞士和英国。
和购买商协商同意的情况下才进行。这特别适用于变质处理或者精炼合金的元素，比如钠、锶、锑和磷。
掺杂元素和杂质要按照以下的顺序表述：硅，铁，铜，锰，镁，铬，镍，锌和钛，其余元素全部为铝。
Al-Mg系 铸造铝合金 牌号和化学成分 中外近似对照
机械加工 CNC数控机械加工,瑞典三坐标测量机自动测量,零件出口德国瑞士,提供可靠的信赖协作AlAl--Mg系 铸造铝合金牌号和化学成分 中外近似对照国别牌号①主要化学成分②（质量分数）（%）基体和其他③Si Fe Cu Mn Mg Ni Zn Ti（1） ZL301铸造铝合金的中外近似对照中ZAlMg10/ZL3010.30*0.30.10*0.159.5～11.00.050.150.15Zr0.20,Pb0.05,Sn0.05,Be0.07,Al余量ISO(Al-Mg10)0.30*0.30.10*0.159.5～11.00.10*0.10*0.15Pb0.05,Sn0.05, Be0.05,Al余量日Al-Mg100.30*0.30.10*0.159.5～11.00.050.10*0.15Pb0.05,Sn0.05, Be0.05,Al余量印55000.250.350.10*0.10*9.5～10.00.10*0.10*0.2Al余量俄AП80.30*0.30*0.10*0.10*9.5～10.0——0.07Zr0.2,Al余量德G-AlMg10/3.35910.30.30.050.39.0～11.0—0.10.15Pb0.05,Sn0.05,Al余量法(≈A-G10S) 1.2 1.30.20.68.5～11.00.10.40.2Be0.4,Pb0.1,Sn0.1, Al余量英(LM10)0.250.350.10.19.5～11.00.10.10.2Pb0.05,Sn0.05,Al余量美520.0/A052000.250.30*0.250.159.5～10.6—0.150.25Al余量（2） ZL303铸造铝合金的中外近似对照中ZAlMg5Si1/ZL3030.8～1.30.50.10.1～0.4 4.5～5.5—0.20.2Al余量ISO Al-Mg5(Si) 1.50.550.050.45 4.5～6.5—0.10*0.20*Al余量日AlMg5Si10.5～1.50.50.10*0.5 4.0～6.00.050.20.2Pb0.05,Sn0.05,Al余量俄AП130.8～1.30.50*0.10*0.1～0.4 4.5～5.5———Zr0.15,Al余量EN EN AC-51400/AlMg5（Si） 1.50.550.050.45 4.5～6.5—0.10*0.20*Al余量德G-AlMg5Si/3.32610.9～1.30.50.050.001～0.4 4.5～5.5—0.10*0.001～0.20Al余量法(≈A-G6)0.40*0.50*0.10*0.50* 5.0～7.00.050.20*0.20*Pb0.05,Sn0.05, Be0.04,Al余量英≈AlMg5Mn0.5/ (≈LM5)0.30.60.10.3～0.7 3.0～6.00.10.10.2Pb0.05,Sn0.05,Al余量（1） ISO标准Al-Mg3铸造合金与其他标准的近似对照ISO Al-Mg30.550.550.10*0.45 2.5～3.5—0.10*0.20*Al余量日Al-Mg30.50.50.10*0.6 2.5～4.50.050.20.2Cr0.1，Pb0.05，Sn0.05，Al余量印52000.350.50*0.150.35 3.5～4.50.10*0.150.25Al余量EN EN AC-51000/AlMg3（b）0.550.550.10*0.45 2.5～3.5—0.10*0.20*Al余量德G-AlMg3/3.35410.50.50.050.001～0.4 2.5～3.5—0.10*0.001～0.20Al余量法（A-G3T)0.50.50.10*0.5 2.5～3.50.050.20*0.05～0.25Pb0.05，Sn0.05， Al余量美514.0/A051400.350.50*0.150.35 3.5～4.5—0.150.25Al余量（2） ISO标准Al-Mg5铸造合金与其他标准的近似对照ISO Al-Mg50.550.550.10*0.45 4.5～6.5—0.10*0.20*Al余量日Al-Mg60.50.50.10*0.6 4.5～7.00.050.20.2Cr0.05，Pb0.05，Sn0.05，Al余量印52300.30.60.10.3～0.7 3.0～6.00.10.10.2Al余量俄AП280.30*0.30*0.30*0.4～1.0 4.8～6.3——0.05～0.15Zr0.10，Al余量EN EN AC-51300/AlMg60.550.550.10*0.45 4.56.50.10*0.20*Al余量法（A-G6)0.40*0.50.10*0.5 5.07.00.050.20*0.20*Pb0.05，Sn0.05，Be0.40，Al余量①带括号的牌号系旧牌号。
铝合金化学成分表
铝合金锭化学成分表
压铸用铝合金之成分
压铸铝合金之机械性能
压铸铝合金之特性及用途
压铸铝合金之机械性能
压铸铝合金之特性及用途
国标ADC12铝锭铜硅% 镁%以下锌%以下铁%以下锰%以下余量铝
国标ADC10铝锭铜硅镁%以下锌%以下铁%以下锰以下余量铝国标ADC6铝锭铜% Max 、硅% Max、镁%、锌%Max 、铁%Max、锰、镍%Max 余量铝
国标YLD102铝锭铜%Max 、硅、镁%Max、锌%Max 、铁%Max、锰%Max 、铬%Max 余量铝
国标铝锭铜%Max 、硅、镁、锌%Max 、铁%Max、锰%Max 、钛%Max 余量铝国标A380铝锭铜、硅、镁0.0.30%、锌、铁%Max、锰%Max 、锡%Max 余量铝可按客户提供金属元素,生产不同牌号的铝合金锭
铝合金机械性能
铸造用铝合金之成份及特性
压铸用铝合金之成份及特性
铸造铝合金的代号和化学成分GB8733-88
二.日本工业标准 JIS H5302:2000
日本压铸铝合金化学成分表
日本压铸铝合金机械性能表。
铝合金化学成分
ADC12 压铸 9.6-12.0 ≤0.30 1.5-3.5 ≤1.3 ≤3.0 ≤0.50 ≤0.3 余量 JISH5302
ADC12Z 压铸 9.6-12.0 ≤0.30 1.5-3.5 ≤1.3 ≤3.0 ≤0.50 ≤0.3 余量 JISH5302
AC4B 重力 7.0-10.0 ≤0.50 ≤0.20 余量 JISH5202
AC4H 重力 6.5-7.5 0.2-0.4 ≤0.20 ≤0.20 ≤0.10 ≤0.10 ≤0.10 余量 JISH5202
ADC1 压铸 11.0-13.0 ≤0.3 ≤1.0 ≤1.3 ≤0.5 ≤0.30 ≤0.1 余量 JISH5302
390 压铸 16.0-18.0 0.45-0.65 4.0-5.0 ≤1.3 ≤0.1 ≤0.10 余量 ASTMB85
413 压铸 11.0-13.0 ≤0.1 ≤1.0 ≤2.0 ≤0.50 ≤0.15 余量 ASTMB85
日本 AC2B 重力 5.0-7.0 ≤0.50 2.0-4.0 ≤1.0 ≤1.0 ≤0.35 ≤0.20 余量 JISH5202
YL104 压铸 8.0-10.5 0.17-0.30 ≤0.3 ≤1.0 ≤0.3 0.2-0.5 ≤0.05 ≤0.01 余量 GB/T15115
YL112 压铸 7.5-9.5 ≤0.3 3.0-4.0 ≤1.2 ≤1.2 ≤0.5 ≤0.1 ≤0.1 余量 GB/T15115
YL113 压铸 9.6-12.0 ≤0.3 1.5-3.5 ≤1.2 ≤1.0 ≤0.5 ≤0.1 ≤0.1 余量 GB/T15115
压铸铝合金对照表
铝合金压铸标准-铝合金压铸标准一.中华人民1. 铝合金 GB/T 15115-942. 铝合金压铸件 GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块 铸造表面GB6060.4 表面粗糙度比较样块 抛光加工表面GB6060.5 表面粗糙度比较样块 抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定.份标准---中国标准华人民共和国国家标准若有特殊要求,可由供需双方商定.和要求时,须在图样上注明.其加工作量须在图样上注明.该与供需双方同意的标准相一致.流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.样上注明或由供需双方商定.夹杂)及本标准未列项目有要求时,可由供需双方商定.如焊补,变形校整等)处理.协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方间的协议而定.生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.图样的规定要求,检验结果应予以记录.须符合标准3.3的规定.耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.样,试验和检验符合标准的规定.金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合。
铸造铝合金技术资料
铸造铝合金高温力学性能合金代号铸造方法及热处理种类高温短时强度/MPa持久强度/Mpa(100h)蠕变强度/Mpa(300℃，100h) 100℃150℃175℃200℃250℃300℃200℃250℃300℃总变形残余变形ZL101 S、T4180 160 —160 150 ——————S、T5———140 110 90 60 45 28 —12ZL102 S、T2———150 130 80 70 40 28 —12ZL104 S、T6220 190 180 160 110 100 80 50 25 10 —ZL105 S、T5260 250 —220 180 130 80 46 24 15 —S、T6———180 150 110 90 60 35 —24ZL201 S、T4——270 270 180 140 —110 65 40 —S、T5——280 280 200 150 150 115 65 40 —ZL203 S、T4250 240 —210 150 ——————ZL301 S、T4———220 150 90 80 40 15 —10ZL401 S、T1170 ——120 —40 —50 35 —铸造铝合金物理性能合金代号密度ρ/g·cm-3熔化温度范围/℃20～100℃时平均线膨胀系数α/μm·(m·K)-1100℃时比热容с/J·(kg·K)-125℃时热导率λ/W·(m·K)-120℃时电导率κ(%IACS)20℃时电阻率ρ/nΩ·mZL101 2.66 577～62023.0 879 151 36 45.7ZL101A 2.68 557～61321.4 963 150 36 44.2ZL102 2.65 577～60021.1 837 155 40 54.8ZL104 2.65 569～60121.7 753 147 37 46.8ZL105 2.68 570～62723.0 837 159 36 46.2ZL106 2.73 —21.4 963 100.5 ——ZL108 2.68 ———117.2 ——ZL109 2.68 —19 963 117.2 29 59.4 ZL111 2.69 —18.9 ————ZL201 2.78 547.5～65019.5 837 113 —59.5ZL201A 2.83 547.5～65022.6 833 105 —52.2Zl202 2.91 —22.0 963 134 34 52.2 ZL203 2.80 —23.0 837 154 35 43.3ZL204A 2.81 544～65022.03 ————ZL205A 2.82 544～63321.9 888 113 ——Zl206 2.90 542～63120.6 —155 —64.5ZL207 2.83 603～63723.6 —96.3 —53Zl208 2.77 545～64222.5 —155 —46.5ZL301 2.55 —24.5 1047 92.1 21 91.2ZL303 2.60 550～65020.0 962 125 29 64.3ZL401 2.95 545～57524.0 879 ———ZL402 2.81 —24.7 963 138.2 35 —铸造铝合金牌号及化学成分(摘自GB/T1173—1995)合金牌号合金代号主要元素(质量分数)(%)Si Cu Mg Zn Mn Ti 其他AlZAlSi7Mg ZL101 6.5～7.50.25～0.45余量ZAlSi7MgA ZL101A 6.5～7.50.25～0.450.08～0.20余量ZAlSi12 ZL102 10.0～13.0余量ZAlSi9Mg ZL104 8.0～10.50.17～0.350.2～0.5余量ZAlSi5Cu1Mg ZL105 4.5～5.51.0～1.50.4～0.6余量ZAlSi5Cu1MgA ZL105A 4.5～5.51.0～1.50.4～0.55余量ZAlSi8Cu1Mg ZL106 7.5～8.51.0～1.50.3～0.50.3～0.50.10～0.25余量ZAlSi7Cu4 ZL107 6.5～7.53.5～4.5余量ZAlSi12Cu2Mg1 ZL108 11.0～13.01.0～2.00.4～1.00.3～0.9余量ZAlSi12Cu1Mg1Ni1 ZL109 11.0～13.00.5～1.50.8～1.3Ni0.8～1.5余量ZAlSi5Cu6Mg ZL110 4.0～6.05.0～8.00.2～0.5余量ZAlSi9Cu2Mg ZL111 8.0～10.01.3～1.80.4～0.60.10～0.350.10～0.35余量ZAlSi7Mg1A ZL114A 6.5～7.50.45～0.600.10～0.20Be0.04～0.07余量ZAlSi5Zn1Mg ZL115 4.8～6.20.4～0.651.2～1.8Sb0.1～0.25余量ZAlSi8MgBe ZL116 6.5～8.50.35～0.550.10～0.30Be0.15～0.40余量ZAlCu5Mn ZL201 4.5～5.30.6～1.00.15～0.35余量ZAlCu5MnA ZL201A 4.8～5.30.6～1.00.15～0.35余量ZAlCu4 ZL203 4.0～5.0余量ZAlCu5MnCdA ZL204A 4.6～5.30.6～0.90.15～0.35Cd0.15～0.25余量ZAlCu5MnCdVA ZL205A 4.6～5.30.3～0.50.15～0.35Cd0.15～0.25V0.05～0.3Zr0.05～0.2B0.005～0.06余量ZAlRE5Cu3Si2 ZL207 1.6～2.03.0～3.40.15～0.250.9～1.2Ni0.2～0.3Zr0.15～0.25RE4.4～5.0余量ZAlMg10 ZL301 9.5～11.0余量ZAlMg5Si1 ZL303 0.8～1.34.5～5.50.1～0.4余量ZAlMg8Zn1 ZL305 7.5～9.01.0～1.50.1～0.2Be0.03～0.1余量ZAlZn11Si7 ZL401 6.0～8.00.1～0.39.0～13.0余量ZAlZn6Mg ZL402 0.5～0.655.0～6.50.15～0.25Cr0.4～0.6余量铸造铝合金热处理工艺规范(摘自GB/T1173—1995)合金牌号合金代号合金状态固溶处理时效温度/℃时间/h 温度/℃时间/hZAlSi7MgA ZL101A T4 535±56～12T5 535±56～12室温再155±5不少于82～12T6 535±56～12室温再180±5不少于83～8ZAlSi5Cu1MgA ZL105A T5 525±54～12 160±53～5ZAlSi7Mg1A ZL114A T5 535±510～14室温再160±5不少于8 4～8ZAlSi5Zn1Mg ZL115 T4 540±510～12T5 540±510～12 150±53～5ZAlSi8MgBe ZL116 T4 535±510～14T5 535±510～14 175±5 6ZAlCu5MnA ZL201A T5535±5再545±57～97～9160±56～9ZAlCu5MnCdA ZL204A T5530±5再540±599175±53～5ZAlCu5MnCdVA ZL205A T5 538±510～18 155±58～10 T6 538±510～18 175±54～5 T7 538±510～18 190±52～4ZAlRE5Cu3Si2 ZL207 T1 200±55～10ZAlMg8Zn1 ZL305 T4435±5再490±58～10 6～8铸造铝合金力学性能(摘自GB/T1173—1995) (表一)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)ZAlSi7Mg ZL101 S、R、J、KF 155 2 50 S、R、J、KT2 135 2 45 JB T4 185 4 50 S、R、K T4 175 4 50 J、JB T5 205 2 60 S、R、K T5 195 2 60 SB、RB、KBT5 195 2 60 SB、RB、KBT6 225 1 70 SB、RB、KBT7 195 2 60 SB、RB、KBT8 155 3 55ZAlSi7MgA ZL101A S、R、K T4 195 5 60 J、JB T4 225 5 60 S、R、K T5 235 4 70 SB、RB、KBT5 235 4 70 JB、J T5 265 4 70 SB、RB、KBT6 275 2 80 JB、J T6 295 3 80ZAlSi12 ZL102 SB、JB、RB、KNF 145 4 50 J F 155 2 50 SB、JB、RB、KBT2 135 4 50 J T2 145 3 50ZAlSi9Mg ZL104 S、J、R、KF 145 4 50 J T1 155 2 50 SB、RB、T6 135 4 50KBJ、JB T6 145 3 50ZAlSi5Cu1Mg ZL105 S、J、R、KT1 155 0.5 65 S、R、K T5 195 1 70 J T5 235 0.5 70 S、R、K T6 225 0.5 70 S、J、R、KT7 175 1 65ZAlSi5Cu1MgA ZL105A SB、R、K T5 275 1 80 J、JB T5 295 2 80(表二)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)ZAlSi8Cu1Mg ZL106 SB F 175 1 70 JB T1 195 1.5 70 SB T5 235 2 60 JB T5 255 2 70 SB T6 245 1 80 JB T6 265 2 70 SB T7 225 2 60 J T7 245 2 60ZAlSi7Cu4 ZL107 SB F 165 2 65 SB T6 245 2 90 J F 195 2 70 J T6 275 2.5 100ZAlSi12Cu2Mg1 ZL108 J T1 195 —85 J T6 255 —90ZAlSi12Cu1Mg1Ni1 ZL109 J T1 195 0.5 90 J T6 245 —100ZAlSi5Cu6Mg ZL110 S F 125 —80 J F 155 —80 S T1 145 —80 J T1 165 —90ZAlSi9Cu2Mg ZL111 J F 205 1.5 80 SB T6 255 1.5 90 J、JB T6 315 2 100ZAlSi7Mg1A ZL114A SB T5 290 2 85 J、JB T5 310 3 90ZAlSi5Zn1Mg ZL115 S T4 225 4 70J T4 275 6 80S T5 275 3.5 90J T5 315 5 100 (表三)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)ZAlSi8MgBe ZL116 S T4 225 4 70 J T4 275 6 80 S T5 295 2 85 J T5 335 4 90ZAlCu5Mn ZL201 S、J、R、KT4 295 8 70 S、J、R、KT5 335 4 90 S T7 315 2 80ZAlCu5MnA ZL201A S、J、R、KT5 390 8 100ZAlCu4 ZL203 S、R、KT4 195 6 60 J T4 205 6 60 S、R、KT5 215 3 70 J T5 225 3 70ZAlCu5MnCdA ZL204A S T5 440 4 100ZAlCu5MnCdVA ZL205A S T5 440 7 100 S T6 470 3 120 S T7 460 2 110ZAlRE5Cu3Si2 ZL207 S T1 165 —75 J T1 175 —75ZAlMg10 ZL301 S、J、R T4 280 10 60ZAlMg5Si1 ZL303 S、J、R、KF 145 1 55ZAlMg8Zn1 ZL305 S T4 290 8 90ZAlZn11Si7 ZL401 S、R、KT1 195 2 80 J T1 245 1.5 90ZAlZn6Mg ZL402 J T1 235 4 70 S T1 215 4 65铸造铝合金低温力学性能合金代号状态试验温度/℃抗拉强度/MPa屈服强度/MPa伸长率(%)冲击韧度/J·cm-2ZL101 T5-70 189 133 3.7 4.0-196 223 157 2.8 3.6 T6-70 231 215 1.3 2.4-196 257 231 0.9 2.3ZL102 铸态-40 190 —9 6.0 -70 200 —8 5.0ZL104 T6 -40 280 — 3.5 2.5 -70 290 — 2.8 2.5 -196 330 — 2.5 2.5ZL201 T4-40 280 — 6.5 —-70 280 — 6.5 —T5 -50 300 — 5 —ZL301 T4 -70 298 212 7.7 7.0 -196 247 233 1.2 2.3ZL402 自然时效-70 270 — 5 —。
铝合金化学成分表
铝合金锭化学成分表
压铸用铝合金之成分
压铸铝合金之机械性能
压铸铝合金之特性及用途
压铸铝合金之机械性能
压铸铝合金之特性及用途
国标ADC12铝锭铜1.5-3.5% 硅9.5-12% 镁0.3%以下锌1.0%以下铁1.0%以下锰0.5%以下余量铝
国标ADC10铝锭铜2.0-4.0% 硅7.5-9.5% 镁0.3%以下锌1.0%以下铁1.0%以下锰0.5以下余量铝国标ADC6铝锭铜0.1% Max 、硅1.0% Max、镁2.6-4.0 %、锌0.4 %Max 、铁0.8 %Max、锰0.4-0.6 、镍0.1 %Max 余量铝
国标YLD102铝锭铜0.3%Max 、硅10.0-13.0% 、镁0.25%Max、锌0.1 %Max 、铁0.9%Max、锰0.4%Max 、铬0.1 %Max 余量铝
国标A356.1铝锭铜0.25%Max 、硅6.5-7.5% 、镁0.25-0.45%、锌0.35 %Max 、铁0.5%Max、锰0.35%Max 、钛0.25 %Max 余量铝
国标A380铝锭铜3.0-4.0%、硅7.5-9.5% 、镁0.0.30%、锌2.0-3.0%、铁1.0%Max、锰
0.50%Max 、锡0.20 %Max 余量铝可按客户提供金属元素，生产不同牌号的铝合金锭
铝合金机械性能
铸造用铝合金之成份及特性
压铸用铝合金之成份及特性
铸造铝合金的代号和化学成分（GB8733-88)
二.日本工业标准JIS H5302:2000。
