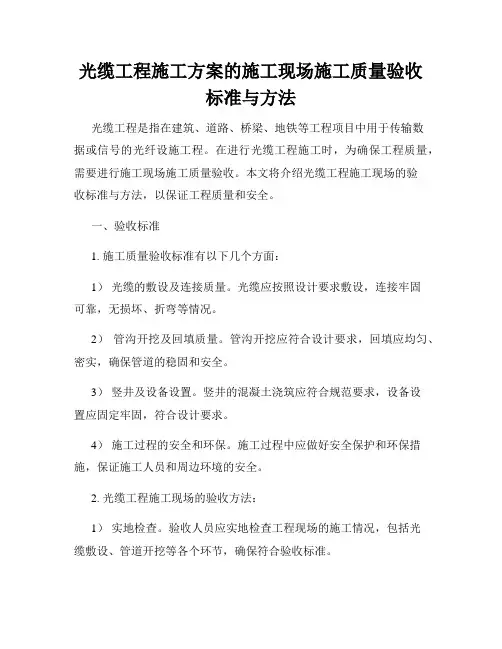

光缆工程施工方案的施工现场施工质量验收标准与方法光缆工程是指在建筑、道路、桥梁、地铁等工程项目中用于传输数据或信号的光纤设施工程。

在进行光缆工程施工时,为确保工程质量,需要进行施工现场施工质量验收。

本文将介绍光缆工程施工现场的验收标准与方法,以保证工程质量和安全。

一、验收标准1. 施工质量验收标准有以下几个方面:1)光缆的敷设及连接质量。

光缆应按照设计要求敷设,连接牢固可靠,无损坏、折弯等情况。

2)管沟开挖及回填质量。

管沟开挖应符合设计要求,回填应均匀、密实,确保管道的稳固和安全。

3)竖井及设备设置。

竖井的混凝土浇筑应符合规范要求,设备设置应固定牢固,符合设计要求。

4)施工过程的安全和环保。

施工过程中应做好安全保护和环保措施,保证施工人员和周边环境的安全。

2. 光缆工程施工现场的验收方法:1)实地检查。

验收人员应实地检查工程现场的施工情况,包括光缆敷设、管道开挖等各个环节,确保符合验收标准。

2)抽查样品。

可以抽取部分光缆或管道样品进行质量检查,检验连接是否牢固、敷设是否符合规定等。

3)技术指导。

验收人员应当提供技术指导和建议,确保施工人员能够正确操作,保证工程的质量。

4)验收记录。

对验收结果进行记录和归档,以备日后查阅和追溯。

二、总结在光缆工程施工中,施工现场的质量验收是确保工程质量的关键环节。

只有严格按照验收标准进行检查和评定,才能保证工程的顺利进行和质量可控。

同时,施工人员应加强培训和指导,充分了解施工现场验收标准和方法,确保工程的安全、高效完成。

希望以上内容对光缆工程施工现场的施工质量验收标准与方法有所帮助。

愿施工现场的工作人员能严格按照标准要求执行,保障工程的顺利完成。

光缆线路工程验收规范

光缆线路工程验收规范

错误:拉线警示管安装与地面没相接触
4.4 杆路吊线
第四章 施工工艺要求
4.4.1吊线抱箍的安装图示
吊线抱箍距杆顶不 小于60cm,与拉线 抱箍间距40cm 夹板 做防锈处理
合格
正确:吊线抱箍安装位置合理
错误:吊线抱箍安装位置不符合规范要求
4.4 杆路吊线
第四章 施工工艺要求
合格
4.4.1吊线抱箍的安装技术指标
第四章 施工工艺要求 合格
4.7 敷设架空光缆 4.7.1 敷设架空光缆图示
正确:敷设光缆采用“8”字摆放
错误:未按规范要求摆放敷设光缆
第四章 施工工艺要求 合格
4.7 敷设架空光缆 4.7.1 敷设架空光缆技术指标
第四章 施工工艺要求 合格
4.7 敷设架空光缆 4.7.2光缆挂钩隔距图示
挂钩间距50cm
4.3.2 (埋)地锚出土:技术指标
4.3 杆路拉线
第四章 施工工艺要求
合格
4.3.3 制作拉线
拉线抱箍距 杆顶50cm处
正确:拉线在角平分线
角平分拉线 偏位
错误:角平分拉线偏位
4.3 杆路拉线
第四章 施工工艺要求
4.3.3 制作拉线
每隔8杆档应设 置双方拉线一 组
4.3 杆路拉线
第四章 施工工艺要求
错误:过杆预留保护不符合规范要求
4.7 敷设架空光缆
第四章 施工工艺要求
4.7.3 光缆预留图示
挂 牌
大预留缠绕8-12圈。 四边用扎线固定 直径40cm
正确:大预留长度按设计要求一般为 10-15米
错误:预留未绑扎固定
第四章 施工工艺要求 合格
4.7 敷设架空光缆 4.7.3 光缆预留及过杆保护技术指标

光缆工程施工验收规范

光缆工程施工验收规范

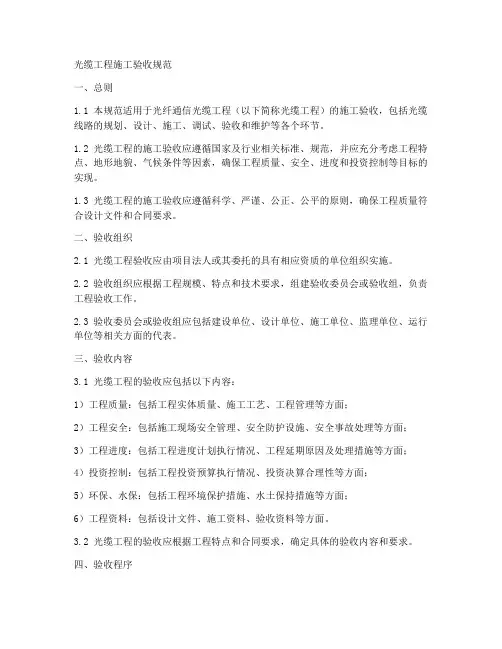

光缆工程施工验收规范一、总则1.1 本规范适用于光纤通信光缆工程(以下简称光缆工程)的施工验收,包括光缆线路的规划、设计、施工、调试、验收和维护等各个环节。

1.2 光缆工程的施工验收应遵循国家及行业相关标准、规范,并应充分考虑工程特点、地形地貌、气候条件等因素,确保工程质量、安全、进度和投资控制等目标的实现。

1.3 光缆工程的施工验收应遵循科学、严谨、公正、公平的原则,确保工程质量符合设计文件和合同要求。

二、验收组织2.1 光缆工程验收应由项目法人或其委托的具有相应资质的单位组织实施。

2.2 验收组织应根据工程规模、特点和技术要求,组建验收委员会或验收组,负责工程验收工作。

2.3 验收委员会或验收组应包括建设单位、设计单位、施工单位、监理单位、运行单位等相关方面的代表。

三、验收内容3.1 光缆工程的验收应包括以下内容:1)工程质量:包括工程实体质量、施工工艺、工程管理等方面;2)工程安全:包括施工现场安全管理、安全防护设施、安全事故处理等方面;3)工程进度:包括工程进度计划执行情况、工程延期原因及处理措施等方面;4)投资控制:包括工程投资预算执行情况、投资决算合理性等方面;5)环保、水保:包括工程环境保护措施、水土保持措施等方面;6)工程资料:包括设计文件、施工资料、验收资料等方面。

3.2 光缆工程的验收应根据工程特点和合同要求,确定具体的验收内容和要求。

四、验收程序4.1 光缆工程验收分为初验和终验两个阶段。

初验应在工程主体结构完成后进行,终验应在工程全部完成后进行。

4.2 施工单位应按照合同要求和验收标准,组织自检,自检合格后向建设单位提交验收申请。

4.3 建设单位收到验收申请后,应组织验收委员会或验收组对工程进行现场检查、资料审查,并对工程质量、安全、进度、投资控制等方面进行评价。

4.4 验收委员会或验收组应根据现场检查、资料审查和评价结果,提出验收意见,并向建设单位报告。

4.5 建设单位应根据验收委员会或验收组的验收意见,对工程进行整改,整改合格后组织终验。

光缆线路工程施工验收技术要求规范

光缆线路工程施工验收技术要求规范

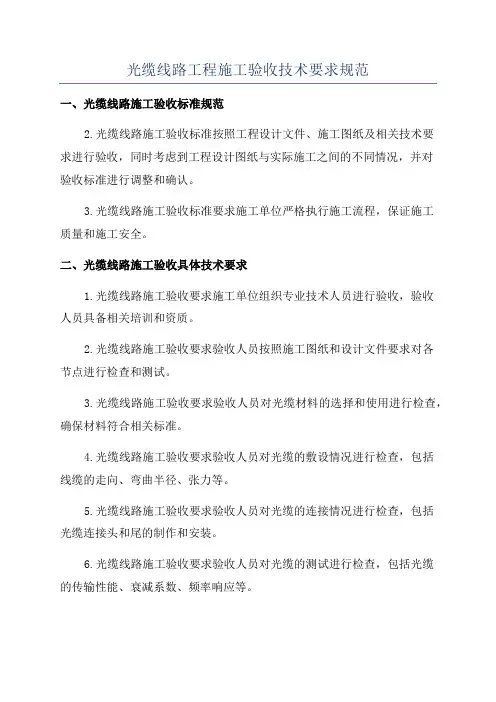

光缆线路工程施工验收技术要求规范一、光缆线路施工验收标准规范2.光缆线路施工验收标准按照工程设计文件、施工图纸及相关技术要求进行验收,同时考虑到工程设计图纸与实际施工之间的不同情况,并对验收标准进行调整和确认。

3.光缆线路施工验收标准要求施工单位严格执行施工流程,保证施工质量和施工安全。

二、光缆线路施工验收具体技术要求1.光缆线路施工验收要求施工单位组织专业技术人员进行验收,验收人员具备相关培训和资质。

2.光缆线路施工验收要求验收人员按照施工图纸和设计文件要求对各节点进行检查和测试。

3.光缆线路施工验收要求验收人员对光缆材料的选择和使用进行检查,确保材料符合相关标准。

4.光缆线路施工验收要求验收人员对光缆的敷设情况进行检查,包括线缆的走向、弯曲半径、张力等。

5.光缆线路施工验收要求验收人员对光缆的连接情况进行检查,包括光缆连接头和尾的制作和安装。

6.光缆线路施工验收要求验收人员对光缆的测试进行检查,包括光缆的传输性能、衰减系数、频率响应等。

7.光缆线路施工验收要求验收人员对施工过程中的安全措施进行检查,包括施工现场的安全设施和施工人员的安全操作。

三、验收数据的评价标准1.光缆线路施工验收要求验收人员对光缆的测试数据进行评价,包括衰减测试数据、衰减系数和频率响应的测试数据等。

2.光缆线路施工验收要求验收人员对光缆连接头和尾的光学性能进行评价,包括连续测试和颠倒测试的结果等。

3.光缆线路施工验收要求验收人员对施工现场的安全情况进行评价,包括施工现场的标识、警示、防护措施等。

4.光缆线路施工验收要求验收人员对施工过程中的工艺和工程质量进行评价,包括光缆的敷设情况、连接情况、张力等。

以上是光缆线路工程施工验收技术要求规范的一些内容,其中包括光缆线路施工验收的标准规范、具体技术要求以及验收数据的评价标准等。

在施工过程中,需要严格按照相关要求进行验收,确保施工质量和施工安全。

同时,在验收过程中需要评价相关数据和情况,以确保光缆线路的正常运行和使用。

光缆线路工程验收规范

光缆线路工程验收规范

光缆线路工程验收标准一、机房端1、入局光缆在进出孔、ODF架端要挂牌编号,标牌与竣工资料相符;2、进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量.3、进/出局光缆内的金属构件在终端处要接地;4、入局光缆进出孔要用防火泥堵塞;5、光缆在槽道中布放应顺直,无明显扭绞、交叉,不得溢出槽道,拐弯适度,无死弯,光缆进出槽道部位应绑扎并有挂牌;二、交接箱1、交接箱装配应零配件齐全,接头排应无损坏,端子牢固,编扎好的成端光缆应在箱内固定,并进行对号测试和绝缘测试,漆面应完好。

2、交接箱必须单设接地,接地线应符合设计要求,其接地电阻应不大于10欧姆。

进入交接箱的光缆必须接地并挂标识牌。

3、交接箱箱号、光缆编号的漆写(印)应符合设计要求,交接箱箱盖的内侧有光缆线路路由示意图.交接箱内跳纤布放合理、整齐,无接头且不影响模块支架开启;4、墙式交接箱的安装位置,应选择坚实、牢固、安全的墙面,交接箱底部距地平线、箱体距墙角应符合设计要求(包括室内交接箱);架空交接箱的安装,应根据设计要求采用H型杆,并加装工作平台;落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠,安装高度、防潮措施应符合设计要求。

5、成端是否规范(要有余留,保证可随时调换,特别是主干光缆部分)6、交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。

三、线路架空杆路:1、架空光缆抽查的长度应不小于光缆全长的10%,沿线检查杆路与其他设施间距(含垂直、水平)、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施。

2、电杆应按设计规定的杆距立杆。

一般情况下,市区光缆线路的杆距为35~40m,郊区明线线路的杆距为45~50m.因地形特殊情况距离不要超过65米。

3、竖立电杆应达到下列标准:直线线路的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差应不大于50㎜,电杆本身应上下垂直。

角杆应在线路转角点内移,水泥电杆的内移值为100~150㎜,木杆的内移值为200~400㎜,因地形限制或装撑木的角杆可不内移。

光缆施工验收规范标准

光缆施工验收规范标准

架空光缆线路及直埋光缆线路工程施工流程及规范青海盛信通信建设监理有限责任公司一、说明光缆的敷设包括以下几种方式:架空光缆、直埋光缆、管道光缆、墙壁光缆、水底光缆、海底光缆等,今天重点介绍架空光缆和直埋光缆的敷设要求。

二、架空光缆线路敷设要求(一)施工测量1. 施工测量:核对图纸、复查路由位置、施工定点划线,和设计相差500 米时设计要变更。

(二)立杆1. 工作内容:打洞、清理、根部防护、组接电杆、立杆、装横木、回填夯实、号杆等;2. 施工要求:要使用梢径大于12cm (14-20cm)防腐松(杉)木电杆,架空光缆杆路按设计要求立杆,电杆洞深应达到规定,洞深偏差小于50mm。

直线线路的电杆位置应该线路路由的中心线上,电杆中心线与路由中心线的偏差不得大于50mm,电杆本身应上下垂直。

角杆应在线路转角点内移,木杆内移值为200〜300mm ,水泥杆内移值为100〜150mm。

终端杆竖立后应向拉线侧倾斜150mm。

杆路与其它设施的最小水平净距,应符合下表说明:杆路与郊区树木最小水平净距达不到上表要求时,钢绞线不能受力,树干与杆路水平距离10cm以内需用纵剖蛇皮管方式保护50cm。

杆根装置:负荷较大的电杆或土质松软的地方、仰角大的地方采用杆根横木。

木杆的杆根横木,以4.0钢线缠绕固定。

直线线路时应装在线路一侧,但相邻杆均设置杆根装置时,应交错装设。

杆档长度不等时,应装在长杆档侧。

角杆、终端杆单装置时,应装在拉线方向反侧,与拉线呈T形垂直,杆根装置装设位置误差应不大于±50mm。

接杆:本次工程基本杆高为8米,超过8米杆高按单接杆处理,超过10 米杆高按品接杆处理,单接杆及品接杆接合长度均为1560mm,穿钉直径16mm,用4.0F铁线做箍线,单接杆箍线6道,品接杆箍线8道。

高于10米的品接杆应加双方拉线加固,并设置避雷线。

单接杆的下节杆梢径应不大于上节杆的梢径,并不得小于上节杆在结合处干径的3/4。

光缆工程验收规范标准最新

光缆工程验收规范标准最新

光缆工程验收规范标准最新光缆工程验收是确保光缆系统质量、功能和安全性的重要环节。

以下是根据最新行业标准制定的光缆工程验收规范标准内容:一、工程验收前的准备工作1. 确认工程合同和设计文件的完整性,确保所有工程细节与合同及设计相符。

2. 检查施工单位提交的工程竣工报告、施工日志、测试报告等文档。

3. 组织专业验收团队,包括但不限于项目经理、工程师、质量监督员等。

二、现场验收流程1. 外观检查:对光缆线路的敷设、固定、保护措施等进行目视检查,确保无明显损伤和缺陷。

2. 接地系统检查:确认光缆接地系统符合设计要求,接地电阻应满足安全标准。

3. 光缆测试:进行光缆损耗测试、光纤长度测试、光纤连续性测试等,确保传输性能符合标准。

4. 设备检查:对光缆接头盒、终端盒、分光器等设备进行检查,确保安装正确、性能稳定。

5. 环境适应性检查:评估光缆工程对环境变化的适应性,如温度、湿度等。

三、验收标准1. 光缆敷设应符合国家和行业相关标准,无损伤、无错位。

2. 光缆接头应密封良好,无渗漏现象。

3. 光纤损耗应低于设计值,确保信号传输质量。

4. 光纤长度应与设计图纸一致,误差范围在允许范围内。

5. 光缆接地系统应可靠,接地电阻符合安全要求。

四、验收记录1. 所有检查项目应有详细的记录,包括检查时间、检查人员、检查结果等。

2. 对发现的问题应记录在案,并要求施工单位限期整改。

3. 整改完成后,应重新进行验收,直至满足所有标准。

五、验收结论1. 根据验收结果,形成验收结论报告,明确指出工程是否合格。

2. 如工程不合格,应详细说明不合格原因及整改要求。

3. 合格工程应颁发验收合格证书,并由参与验收的所有人员签字确认。

六、后续维护1. 验收合格后,施工单位应提供详细的维护手册和操作指南。

2. 业主单位应建立光缆工程的定期检查和维护机制,确保长期稳定运行。

请注意,以上内容为示例性规范,具体工程的验收标准可能会根据实际情况和地方规定有所不同。

光缆工程施工方案的质量控制与验收标准

光缆工程施工方案的质量控制与验收标准

光缆工程施工方案的质量控制与验收标准在光缆工程施工过程中,质量控制和验收是确保工程顺利进行和最终交付优质成果的关键环节。

本文将介绍光缆工程施工方案的质量控制及验收标准,以帮助施工人员更好地管理和监督工程施工,确保项目顺利完成。

1. 施工前质量控制在光缆工程开始施工前,应进行充分的准备工作,确保施工设备完好,材料齐全,人员到位。

施工单位应核实施工图纸和规范要求,对施工方案进行全面评估和论证,确保施工方案符合实际情况和规范要求。

2. 施工过程质量控制在光缆工程施工过程中,应严格按照设计要求和规范进行施工,确保工程质量。

施工单位应对施工人员进行培训和教育,提高其专业水平和技术素养。

同时,施工单位应加强对施工现场的监督和管理,对施工过程中的关键环节进行质量控制和检查,及时发现和解决问题,确保工程质量达标。

3. 施工结束前验收标准当光缆工程施工结束后,需要进行验收以确认工程质量。

验收应根据设计要求和规范进行,包括对施工质量、施工材料、施工设备等多个方面进行检查和评估。

验收人员应严格按照验收标准进行验收,确保工程质量满足要求。

4. 施工后质量保障完成光缆工程施工后,施工单位应按照规范要求对工程进行保养和维护,确保光缆设施的长期稳定运行。

同时,施工单位应建立健全的质量保证体系,对工程实施全过程进行质量控制和跟踪,确保工程质量得到持续保障。

总之,光缆工程施工方案的质量控制与验收标准是确保工程质量的重要手段。

施工单位应加强对工程施工全过程的管理和监督,建立健全的质量控制和验收体系,确保工程顺利进行和最终交付高质量成果。

只有如此,才能满足用户需求,提升工程质量,实现可持续发展的目标。

光缆施工工程验收(3篇)

光缆施工工程验收(3篇)

第1篇一、前言光缆施工工程是通信工程的重要组成部分,其质量直接影响到通信网络的稳定性和可靠性。

为确保光缆施工质量,提高通信网络的性能,对光缆施工工程进行验收是必不可少的环节。

本文将详细阐述光缆施工工程验收的内容、流程及注意事项。

二、验收内容1. 工程资料验收(1)施工图纸、设计变更、施工组织设计、施工方案等设计文件是否齐全、有效;(2)施工过程中产生的各种技术文件、记录、检验报告等是否齐全、规范;(3)工程合同、工程量清单、结算书等合同文件是否齐全、有效。

2. 施工现场验收(1)施工场地、材料、设备、人员是否符合施工要求;(2)光缆线路敷设、光缆接续、光缆保护等施工质量是否符合规范要求;(3)光缆线路的稳定性、可靠性、抗干扰性等性能指标是否符合设计要求。

3. 系统功能验收(1)光缆传输速率、带宽、误码率等性能指标是否符合设计要求;(2)光缆线路的传输质量、信号稳定性、抗干扰能力等是否符合设计要求;(3)光缆线路的冗余度、可靠性、可扩展性等是否符合设计要求。

三、验收流程1. 施工单位提交验收申请,并提供相关资料;2. 验收组对提交的资料进行审核,对施工现场进行实地检查;3. 验收组根据检查结果,提出验收意见;4. 施工单位对验收组提出的意见进行整改;5. 验收组再次对整改后的工程进行验收,确认合格后,签署验收报告。

四、注意事项1. 验收组应严格按照验收标准进行验收,确保验收质量;2. 施工单位应积极配合验收组工作,提供必要的资料和人员;3. 验收过程中,如发现质量问题,应及时整改,直至达到验收标准;4. 验收报告应真实、客观、全面地反映工程实际情况。

五、结论光缆施工工程验收是保证通信网络质量的重要环节。

通过严格、规范的验收程序,可以确保光缆施工质量,提高通信网络的性能。

施工单位和验收组应共同努力,确保光缆施工工程验收工作的顺利进行。

第2篇一、光缆施工工程验收的意义光缆施工工程验收是对光缆通信系统建设过程中各项工作的全面检查,旨在确保工程质量、安全和性能达到设计要求。

光纤施工规范及验收标准

光纤施工规范及验收标准

光纤施工规范及验收标准朝阳区教育“校校通”工程的光纤网工程是为了提高学校网络通信质量而进行的。

为了确保该工程的质量,制定了光纤施工规范及验收标准。

以下是该标准的内容:1.光纤施工规范1.1 总则本规范适用于光缆线路敷设安装、光缆接续安装和竣工文件编制等方面。

施工过程中,必须严格按照规范要求进行操作。

1.2 光缆器材规格及路由走向光缆器材规格和路由走向必须符合国家相关标准,并在施工前进行确认。

光缆的敷设应避免与其他管线重叠,确保线路的稳定性和安全性。

1.3 光缆线路敷设安装光缆线路敷设安装应采用专业的设备和工具,确保线路的质量。

在敷设过程中,应注意以下几点:1)光缆敷设应保证光缆的弯曲半径不小于光缆直径的20倍。

2)光缆敷设时应避免过度拉伸,以免影响线路的质量。

3)光缆敷设时应采用保护措施,防止光缆被损坏。

1.4 光缆接续安装光缆接续安装应采用专业的设备和工具,确保接续质量。

在接续过程中,应注意以下几点:1)光缆接续应采用光缆接续盒,确保接续的质量。

2)光缆接续时应避免光纤的污染和损坏。

1.5 竣工文件编制竣工文件应包括光缆线路图、光缆接续图、光缆测试报告、竣工验收报告等内容。

竣工文件应按照国家相关标准进行编制,并经过专业人员审核和签字确认。

2.光缆线路工程验收2.1 随工检验随工检验是指在施工过程中,对光缆线路的质量进行检验。

随工检验应包括光缆的弯曲半径、光缆的拉力、光缆的接续质量等方面。

检验结果应记录在检验记录表中,并及时进行整改。

应牢固可靠,不得松动或滑落。

当光缆架设在建筑物上时,应考虑建筑物的承重能力和稳定性,并采取相应的加固措施,以确保光缆的安全性和稳定性。

光缆的维护和保护是保障其正常运行的关键。

在光缆穿越沟渠或水塘时,应采取适当的保护措施,如覆盖水泥盖板或砂浆袋等,以防止机械损伤和湿气腐蚀。

架空光缆的敷设安装需要考虑距离和角度等因素,以确保光缆的安全性和稳定性。

同时,加挂方式、吊线安装和垂度等也需要符合设计要求,以保证光缆的正常运行。

光缆验收规范

光缆验收规范

光缆验收规范目次前言 III1 总则 12 引用标准 13 定义 24 光缆的出厂检验 25 光缆材料的运输和仓储 26 光缆的到货检查和验收 37 线路复测 58 光缆配盘 69 光缆敷设 610 光缆接续 2111 光缆成端 2312 竣工验收 23附录1 光缆开盘测试报告 28附录2 直埋光缆底宽和顶宽及埋深要求 30附录3 气送光缆硅芯管规格、性能和埋深要求 31附录4 架空光缆的净距、挂勾程式和敷设工艺 32附录5 光纤接头、光纤编号及光纤色谱表 34附录6 光缆全程损耗测试记录 36附录7 竣工技术资料 37附录8 本规范用词说明 54前言电力通信光缆是电力系统重要的基础设施,是保障电网安全稳定运行的重要手段,是电力企业信息化的重要组成部分。

为规范和完善电力通信常用光缆的施工方法,保障光缆工程的建设质量,特制定本规范。

本规范的主要参考资料在正文“2. 引用标准”中给出。

本规范的附录2、附录3、附录4为规范性附录。

本规范的附录1、附录5、附录6、附录7为资料性附录。

本规范由广电通信中心提出并归口。

本规范起草单位:广电集团电力通信中心、佛山电力设计院有限公司本规范主要起草人:李杰、何杰、林卫铭1 总则本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求,是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。

适用于本系统新建、扩建和改建的电力光缆线路工程。

各种光缆线路工程所用器材的程式、规格、质量等均应符合本规范和设计文件要求,工程中不准使用未经鉴定合格的器材。

施工单位制定的施工操作规程应贯彻本规范的要求。

本规范适用于电力光缆通信线路,包括光纤复合架空地线(OPGW)、全介质自承式光缆(ADSS)和普通光缆。

本规范未列入之内容按设计文件办理。

本规范的解释权和修改权属广电集团公司。

2 引用标准下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。

本规范实施时,所示版本均为有效。

光缆线路施工规范、验收规范

光缆线路施工规范、验收规范

光缆线路工程施工规范1) 光缆路由走向:必须根据项目二部提供的光缆路由图纸布放。

提供的光缆路由图纸中,标注有光缆所延路段走向,接头包的位置,新建线路管道外线长度,楼宇内部线路长度。

2)光缆领料配盘:施工单位领取光缆材料后,结合工程实际情况进行配盘,不得任意截断光缆,不人为增加光缆的接头数量,不任意浪费光缆。

3)布放管道光缆:一次牵引长度一般不大于1000m,超长时应采取盘"8"字分段牵引或中间加辅助牵引的方法敷设,光缆布放曲率半径应大于光缆外径的20倍。

4)布放楼宇光缆:一般从楼宇前人孔经地下室、楼内桥架引至用户端挂壁式光纤箱,楼道弱电间挂壁式光分箱,机房机架式光纤箱。

光缆在地下室桥架内应选择安全的位置用扎带或铁丝线固定。

当处于易受外界损伤的位置时,应采取软管加强保护。

光缆引入楼宇后,用速干水泥材料堵塞进线孔,不得渗水、漏水。

5)光缆预留长度:接头包位置,两侧光缆预留15米,以备光缆抢修;用户端或机房段,光缆预留15-20米,以备光纤终端设备更换位置。

接头包空余光纤备用光缆(甩辫子),预留20-25米,留作后期工程接续使用。

6)光缆接头包标识:光缆接头包位置,每根进包光缆,均需用黑丝扎带进行标识区分,扎带的数量以项目二部指定的数量和要求为准,原则上联机房数量为1根,下联用户端以工程的建设的先后顺序依次增加。

接头包光缆熔接完成后,整理并拍照做记录,录入竣工资料。

7)光缆终端光纤设备标识:光缆终端光纤设备,根据光缆走向,张贴走向说明标签,标签的内容包括成端的端口,上联机房端标注,下联用户名称或接头预留的路段位置;下联用户或机房端,标注上联机房名称或接头包预留井的路段位置。

新装光纤设备和走向标识,拍照做记录,录入竣工资料。

8)光缆熔接:①接续人员在接续必须根据项目二部提供的光纤接续图进行光缆接续。

根据工程的具体情况,在光缆接续前制定好监测测试方案,以满足接续要求。

②操作人员,应严格按照光纤接续操作规程进行光纤接续,严格遵守设计和同管同纤相接的规定,严禁错接,确保光纤接续质量符合设计要求。

光缆工程施工方案的施工质量验收标准

光缆工程施工方案的施工质量验收标准

光缆工程施工方案的施工质量验收标准光缆工程是一项重要的基础设施建设工程,其施工质量直接影响到通信网络的正常运行。

为了确保光缆工程的施工质量达到标准要求,需要制定相应的施工质量验收标准。

本文将从光缆工程施工方案的施工质量验收标准进行详细论述。

一、光缆敷设1. 光缆布放是否符合施工图纸要求,敷设是否平整、整齐;2. 光缆敷设过程中是否发生打结、拉扯等现象,是否造成光缆损坏;3. 光缆敷设是否符合相关规范要求,是否有交叉、弯曲、挤压等问题。

二、光缆连接1. 光缆连接是否采用专用工具,连接点是否牢固、接触良好;2. 光缆连接处是否有裸露光纤,是否存在松动、脱落等情况;3. 光缆连接是否按照要求进行光衰测试,测试结果是否合格。

三、光缆固定1. 光缆固定是否采用专门的固定夹具,固定点是否牢固可靠;2. 光缆固定是否符合规范要求,固定点之间的距离是否符合设计要求;3. 光缆固定处是否有损坏、松动等问题,是否存在外力破坏的风险。

四、光缆标识1. 光缆标识是否清晰、准确,标识内容是否完整;2. 光缆标识是否符合规范要求,标识位置是否明显易见;3. 光缆标识是否能够满足日常维护、管理的需要,是否有易脱落、模糊等问题。

五、其他1. 光缆工程施工现场是否整洁有序,施工人员是否着装符合要求;2. 光缆施工过程中是否遵守相关安全制度,是否存在违规操作的情况;3. 光缆施工是否按照合同约定完成,是否达到预期效果。

通过以上施工质量验收标准的检查,可以全面评估光缆工程的施工质量,及时发现问题并加以解决,确保光缆工程的施工质量符合标准要求。

同时,施工单位应加强对施工人员的培训,提高他们的技术水平和施工质量意识,确保光缆工程的施工质量得到有效保障。

【字数超限,已撤至末尾】。

光缆验收规范

光缆验收规范

目次前言 III1 总则 12 引用标准 13 定义 24 光缆的出厂检验 25 光缆材料的运输和仓储 26 光缆的到货检查和验收 37 线路复测 58 光缆配盘 69 光缆敷设 610 光缆接续 2111 光缆成端 2312 竣工验收 23附录1 光缆开盘测试报告 28附录2 直埋光缆底宽和顶宽及埋深要求 30附录3 气送光缆硅芯管规格、性能和埋深要求 31附录4 架空光缆的净距、挂勾程式和敷设工艺 32附录5 光纤接头、光纤编号及光纤色谱表 34附录6 光缆全程损耗测试记录 36附录7 竣工技术资料 37附录8 本规范用词说明 54前言电力通信光缆是电力系统重要的基础设施,是保障电网安全稳定运行的重要手段,是电力企业信息化的重要组成部分。

为规范和完善电力通信常用光缆的施工方法,保障光缆工程的建设质量,特制定本规范。

本规范的主要参考资料在正文“2. 引用标准”中给出。

本规范的附录2、附录3、附录4为规范性附录。

本规范的附录1、附录5、附录6、附录7为资料性附录。

本规范由广电通信中心提出并归口。

本规范起草单位:广电集团电力通信中心、佛山电力设计院有限公司本规范主要起草人:李杰、何杰、林卫铭1 总则本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求,是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。

适用于本系统新建、扩建和改建的电力光缆线路工程。

各种光缆线路工程所用器材的程式、规格、质量等均应符合本规范和设计文件要求,工程中不准使用未经鉴定合格的器材。

施工单位制定的施工操作规程应贯彻本规范的要求。

本规范适用于电力光缆通信线路,包括光纤复合架空地线(OPGW)、全介质自承式光缆(ADSS)和普通光缆。

本规范未列入之内容按设计文件办理。

本规范的解释权和修改权属广电集团公司。

2 引用标准下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。

本规范实施时,所示版本均为有效。

直埋光缆施工技术及验收规范

直埋光缆施工技术及验收规范

直埋光缆施工技术及验收规范一、工程材料:1、施工单位在开工前,现场监理员应对运到工地的光缆、器材的规格、程式等进行外观检查,如发现异常应做重点检查:(1)光缆的外观检查,应首先检查缆盘包装是否损坏变形,然后开盘检查光缆外皮有无损伤,光缆端头封装是否良好。

对于包装严重损坏或光缆外皮有损伤的,应做详细记录;(2)工程所用光缆的器材(如:子管、塑管、钢管、接头盒、光缆等)必须附有厂家的产品质量检验证、合格证;(3)光缆开盘检验时,应核对光缆外端的端别。

施工单位检测后,运抵工地的光缆,必须在缆盘上醒目标出光缆的端别;(4)光缆现场检验应测试光纤衰减常数、光纤长度、光缆绝缘,检查光缆出厂合格证。

审查光纤的几何、光学和传输特性、机械物理性能,应符合合同和设计要求。

光纤单盘指标测试记录和光缆的出厂测试记录应收集编为竣工资料;(5)核对单盘光缆、PVC管的规格、程式和制造长度应符合订货合同规定,并做好记录;(6)单盘光缆检验完毕应恢复光缆端头密封包装及光缆盘包装;(7)所用的塑料子管的材质、规格、盘长、颜色均应符合质量要求和设计规定,一个管孔中布放二根以上子管时,其子管等效总外径宜不大于管孔内径的90%。

(8)纯料子管每捆长400米,原材料为高密度聚乙烯,无任何填充料,每捆重量为66.89kg,每捆子管内壁必须有不干胶粘贴,不干胶上附有该捆子管的生产日期、重量、长度及生产厂家。

子管应壁厚均匀,表面光泽、韧性好、软硬适度,绕折处无明显发白现象,任取一段投入水中,应能浮出水面。

2、各种粘接材料、粘接剂、堵塞剂应检测其使用有效期,凡超过有效期的一律不准在工程中使用。

二、开挖缆沟:1、路由复测:缆沟开挖前,现场监理员应依据批准的施工图设计重点做好如下工作:(1)核定光缆路由的具体走向、敷设方式、环境条件及接头的具体地点,是否符合施工图设计;(2)核定地面距离和中继段长度;(3)核定光缆穿越障碍物需要采取防护措施地段的具体位置和处理措施;(4)核定光缆沟坎、护坎、护坡、堵塞等光缆保护的地点、地段和数量;(5)光缆与其他设施、树木、建筑物及地下管线等最小距离要符合验收技术标准;(6)光缆的路由走向、敷设位置及接续点应保证安全可靠,便于施工、维护。

光缆线路验收规范

光缆线路验收规范

光缆线路验收规范为规范光缆线路质量验收的组织管理,明确传输设备线路质量验收的工作要求和标准,严格把关传输入网质量,为业务提供一张高质量的传输网络。

有效规范新建传输线路验收交维工作,避免新建传输设备线路长期无人处理,落实新建传输设备、线路维护责任,使传输维护人员掌握新建传输设备、线路资源及用途,确保新建传输设备及段落健康入网,现将新建传输项目验收交维相关工作明确如下:第一章传输设备验收交维管理一、验收流程(一)州市工建中心发起申请:设备上网管后15天内,对15天内未发起入网申请的网元地市公司网络部和省公司网络管理中心有权从网管删除该网元。

(二)区县和地市公司网络部审核时限:远程审核3天,现场验收5天。

(三)省公司网络管理中心审核时限:3天。

对各环节超时州公司网络部将进行跟进通报。

二、相关要求未发起入网质量验收流程的设备、板卡和子架严禁承载业务,同时对于新增业务必须整条业务路径经过的所有网元都通过入网质量验收才能配置业务,否则州公司网络部和省公司网络管理中心有权拒绝配置或者删除业务。

设备入网质量验收报告将作为试运行质量验收的必要条件,未发起入网质量验收的设备不得开展后续的验收工作。

第二章传输线路验收交维管理一、验收范围含所有成本类和资本类开支项目,即省公司完成立项批复的资本性项目,线路零星施工项目、线路隐患专项整治项目、传输线路整改项目等。

二、验收规范(一)现场验收规范遵照《本地光传送网光缆线路工程施工技术要求(试行)》及省公司下发的《关于印发《通信工程质量检查实施细则(2016年修订版)》的通知》附件内容执行。

(二)验收资料规范传输验收资料包含竣工验收资料及单点单段验收资料,单点单段验收资料由县公司提供,竣工验收资料由州工建中心提供。

传输竣工验收资料包括:竣工报告、竣工图纸、资管系统验收报告、需转资固定资产明细表或项目准备预转资清单、材料平衡表、验收组织名单、验收证明、遗留问题表,该批次工程段落及设备明细,工程项目负责人及工建中心经理人员签字扫描件等相关验收资料等。

光缆线路工程施工验收技术要求规范

光缆线路工程施工验收技术要求规范

中国移动通信集团光缆线路工程施工验收技术规中国移动通信集团网络部目录第一章总则 (1)第二章光缆及器材检验 (2)第三章路由复测 (3)第四章光缆配盘 (6)第五章安装工艺 (7)第六章中继段测试 (21)第七章竣工验收 (22)第八章附则 (24)第一章总则1.1中国移动通信集团光缆线路工程施工验收规(以下简称规)是中国移动通信集团光缆线路工程施工质量检验、随工检验和竣工验收的技术依据,适用于省干线、城域传送网的新建、扩建和改建的光缆线路工程。

1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团通信工程验收管理办法》(安移动网〔2007〕142号) 、本规以及设计文件规定进行,验收项目、容和标准按本规的要求办理。

1.3工程验收必须严格执行本规,以确保工程质量。

各级建设单位必须加强工程质量检查工作,通过监理单位或随工代表加强施工现场的质量检查,做好随工检验和隐蔽工程的签证工作。

1.4在施工过程中,施工单位应严格执行部颁有关施工质量检查的规定和设计规要求。

1.5本规主要包括移动使用较多的管道、架空光缆和硅管管道的敷设。

施工单位制定的施工操作规程应遵循本规的要求。

1.6 本规未尽事项应执行YD5121-2005《长途通信光缆线路工程验收规》,YD/T5138-2005《本地网通信线路工程验收规》、YD5043-2005《长途通信光缆塑料管道工程验收规》和GB50374-2006《通信管道工程施工及验收技术规》的相关要求。

第二章光缆及器材检验2.1施工单位应会同监理单位在施工前对运到工地的光缆、硅管、器材的规格、程式、数量及出厂合格证进行检查,并做好记录(可以采取每批次抽测形式)。

2.2 光缆、光纤连接器应有传输特性参数的出厂测试记录。

2.3 单盘光缆检验:核对单盘光缆的规格、程式和长度应符合合同规定或设计要求,检查光缆外观有无损伤,填充物是否饱满,检查光缆出厂记录是否符合合同规定或设计要求,测试光纤衰减及长度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光缆工程验收内容及标准
1、竣工资料:单点验收时,除了要有图纸,还必须要附上工程说
明;项目验收时,必须要有装订成册的整本竣工资料。

验收时,
设计单位必须派人带上该工程的设计文件一起参加验收,竣工
图纸与设计图纸有出入的地方,必须要有设计变更。

竣工图纸
必须附有管孔排布图、子管占用图以及工作量表,图纸必须要
与现场相符,并有足够的参照物,
2、竣工测试记录:包括光缆配盘图、单盘光缆衰减统计表、光纤
接头损耗测试记录表、光纤线路衰减测试表、光纤后向散射信
号曲线检查记录表等。

3、线路检查内容和标准
①按设计要求在光缆线路上安装光缆警示牌,并在图纸上标示
出来。

②子管中间不能有接头,未放光缆的子管必须用管塞封堵,未
放子管的 PVC 管要加堵塞。

子管要伸出喇叭口 10-15 厘米,并用细铁丝绑扎好。

③手孔内的光缆不准垮井铺设,要沿手孔壁铺设,光缆转弯要
顺畅,光缆出子管口 15cm 内不能有弯曲。

④手孔内光缆必须紧靠手孔壁,绑扎在弯头膨胀螺丝上(两个
弯头,弯头朝下),位置不影响以后其他光缆的布放。

用塑料扎
带绑扎,绑扎结朝内,光缆用网纹管保护。

网纹管等保护套管
应该伸入到子管内 10cm(96 芯以下,含 96 芯),96 芯以上的光缆网纹管等保护套管应该伸入到子管内 5-10cm。

⑤在井内两端距子管口 30-35cm 处,应各悬挂光缆吊牌一块,吊牌方向朝上应该一致,并方便打开井盖时看到,如井内有接头盒,需在每条光缆离接头盒出口处 10-15cm 处再挂一个吊牌,用塑料扎带绑扎。

⑥对于井内盘留光缆的,盘留的光缆需要用红色漆包铜线绑扎固定。

⑦管道光缆接头盒安放
(a)人孔内的光缆接头盒安装位置应符合设计要求,接头应有定位措施,安装牢固。

(b)人孔内光缆余长应盘绕、捆扎整齐,将盘好的余长光缆采用挂钩或盘架固定在人孔壁上,用单枝红扎线绑扎。

(c)光缆割接工程后,受影响的基站、机房、汇接环的纤芯分配表都需要更新。

⑧架空和吊空光缆检查内容和标准:
1、架空光(电)缆的引上保护:电杆安装引上钢管,位置、高度、弯头等安装应安全、牢固,符合技术要求。

2、转弯处的电杆或靠近路边的电杆底部需喷上红白相间的标志。

3、架空光缆接头盒安放
(a)架空光缆接头盒应采用抱箍式固定架与电杆安装牢固。

(b)架空光缆接头处:光缆预留长度应不少于 12 米;光缆余长应采用金属盘架,将光缆盘、扎好,在电杆上安装架空横担,将光缆盘架安装在横担上。

4、架空光缆每档必须设置“伸缩弯”。

5、架空光缆必须平直,挂钩在吊线上搭扣方向要一致;挂钩间
距按 1 米悬挂 3 个进行施工。

6、架空光缆过路处必须悬挂警示牌。

7、架空光缆在“三线交越”处,必须用塑料保护套管进行保护,并对保护套管进行绑扎固定,挂警示牌,保护两端必须超出交越范围
水平距离 1.5 米。

8、线路在与 10 千伏以上电力线交越时,两侧电杆应装避雷线。

9、墙壁上吊空光缆必须用吊钩固定,在支持点须设置“伸缩弯”,且用网纹管保护,转弯处必须悬挂吊牌。

非转弯处每 50 米挂一个吊牌。

10、电杆编号应齐全、字迹要清楚。

11 、架设架空线路时所用的吊线规格为7/2.2mm ,拉线7/2.6mm.
12、架空光缆盘留处固定采用三角固定法。

⑨光缆引上:
1、基站引上光缆必须采用吊线牵引,PVC 管绑扎应顺直。

2、引上钢管必须采用抱箍固定牢固,钢管口处应用防火泥封堵,
空闲子管堵塞子管塞,避免杂物入内,引上钢管长度为 3 米。

并在钢
管上喷上“中国移动通信”字样和标志。

4、基站光缆必须从机房馈线孔进入局内,同时光缆入机房前应作
好“滴水弯”,馈线孔应该用防火泥封堵。

引上处应悬挂光缆吊牌,吊牌要便于辨认。

5、机房光缆检查内容和标准
(1)、所有非阻燃线缆的室内部分,均须缠绕 2 层 PVC 阻燃粘胶带。

(2)、光缆在机架内的盘绕应大于规定的曲率半径,同时在每个转弯处应设置光缆吊牌。

(3)、光缆在基站机房内不作盘留,但需要在局前井盘留余缆。

(4)、光缆在 ODF 架(含综合架,下同)内、走线架上、转弯处悬挂光缆吊牌,吊牌方向应一致,文字方向朝外,吊牌要便于辨认。

(5)、光缆加强芯须固定在 ODF 架的地线排上,光缆的保护铝箔也需通过黄绿色地线(8mm)接到地线排上。

(6)、固定好的光缆的正面需要用扎带绑好光缆局向标签,标签需用白色纸打印并过塑,注意要标明光缆的 A、B 向。

(7)、光缆在 ODF 架引出的末端光纤束只需套上塑料软管,不需要再套上蛇皮软管。

(8)、光缆成端后,在光缆终端框面板上必须按要求贴好光缆纤芯标签,标签贴在终端筐门的里面,光缆纤芯资料必须准确。

9、机房内地线的检查:①所有机架、机柜的接地应该符合规范和设计要求,接地牢固,接地线不能并接。

地线使用 16mm2黄绿色漆包电缆,在两段必须通过铜耳固定。

②ODF 架必须接地,地线从 ODF 架处引出,接到机房地线排上,用铜耳固定好,并用黄色标签纸打上地线标签(需过塑)固定在地线
上。

③光缆在 ODF 架内必须做接地,光缆加强芯固定接在 ODF 架的光缆地线排上;ODF 的光缆地线排与 ODF 机框用地线相连,并用黄色标签纸打上地线标签(需过塑)固定在地线上,不需单独引接到机房地线排。

(10)光缆成端和测试的检查:①光缆成端应用 OTDR 进行监测,成端损耗应小于 0.5dB;终端盒余纤收容盘纤符合技术要求;
②光缆纤芯要求 100%测试,中继段衰减要求如下:
1550nm<0.22dB/km,1310nm<0.36dB/km。

相关文档
最新文档
